机械设计考卷5
机械设计测试卷及答案
机械设计测试卷(考试时间90分钟,总分100分)题号一总分得分考生必须用现行规范的语言文字答题。
答题须在专用的“答题卡”上进行，在试题卷和草稿纸上答题无效。
考试中途不能无端离场，否则视为放弃。
得分评卷人一、单项选择题（共50题，每题2分，共计100分）（）1、深沟球轴承，内径为 100mm，宽度系列为 0，直径系列为 2，公差等级为 6，游隙 0 组， 其代号为( )A、6220／P6B、60220／C0C、60220／P6D、6220／P6／C0（）2、带传动的两带轮直径不相等,一般情况下,应使哪个轮曹楔角较大?A、大轮B、小轮C、主动论D、从动轮（）3、能实现很大传动比，结构紧凑的齿轮机构是A、直齿圆柱齿轮B、斜齿圆柱齿轮C、圆锥齿轮D、蜗轮蜗杆（）4、平面四杆机构中，是否存在死点，取决于（ ）是否与连杆共线。
A、主动件B、从动件C、机架D、摇杆（）5、平面四杆机构中，若各杆长度分别为，a=40、b=60、c=60、d=70。
当以a的相邻杆为机架，则此四杆机构为（ ）。
A、曲柄滑块机构B、双曲柄机构C、曲柄摇杆机构D、双摇杆机构。
（）6、在普通圆柱蜗杆传动中，若其他条件不变而增加蜗杆头数，将使( )。
A、蜗杆圆周速度提高，B、传动效率提高，C、传动中心距增大，D、蜗杆强度提高。
（）7、渐开线齿轮的齿根圆（ ）A、总是小于基圆B、总是等于基圆C、总是大于基圆D、有时小于基圆，有时大于基圆（）8、下列8种机械零件：①汽车发动机的阀门弹簧；②起重机抓斗；③汽轮机的轮叶；④车床变速箱中齿轮；⑤纺织机的织梭；⑥飞机螺旋桨；⑦柴油机曲轴；⑧自行车的链条。
其中有（ ）是专用零件而不是通用零件。
A、3种B、4种C、5种D、6种（）9、若被连接的两轴有较大径向位移，此时最好选用A、套筒联轴器B、凸缘联轴器C、十字滑块(径向)D、单万向联轴器(角向)（）10、.通常用来制造键的材料是( )A、低碳钢B、中碳钢C、高碳钢D、合金钢（）11、渐开线的形状取决于（）。
机械设计试卷及答案
工机、制造专业 05 级《机械设计》课程考核试卷一、选择题（本大题共10小题，每题2分，共20分）1、平健联接的主要用途是使轴与轮毂之间。
A.沿轴向固定，并传递轴向力；B.沿轴向可作相对滑动并具导向作用；C.沿周向固定并传递扭矩；D.安装与拆卸方便。
2、采用螺纹联接时，当被连接件很厚不经常拆卸时，宜采用。
A.螺栓联接；B.螺钉联接；C.双头螺柱联接。
3、带传动传动比不准确的原因是。
A. 摩擦系数不稳定B. 有弹性滑动C. 小轮包角与大轮包角不等D.打滑现象存在4、在其它条相同的条件下，V带传动与平带传动相比，可以传递更大的功率，这是由于。
A.V带与带轮材料的组合具有较高的摩擦系数；B.V带的挠性良好并与带轮紧密贴合；C.V带的质量轻，离心力小；D.V带与轮槽工作面之间的摩擦是楔面摩擦。
5、在轴的初步计算中，轴的直径是按进行初步确定的。
弯曲强度；B.扭转强度；C.轴段长度；D.轴段上零件的孔径。
6、下列轴上定位方式哪种属于周向定位。
A．轴肩；B.弹性挡圈；C.键联接；D.轴承端盖。
7、某厂运输带由速度1440/min的电动机通过二套减速装置来驱动，其中a.双级直齿圆柱齿轮减速器；b. V带传动。
这二套减速装置的排列次序宜采用。
A.电动机a→b→运输带；B.电动机b→a→运输带；8、在润滑良好的情况下，耐磨性最好的蜗轮材料是。
A.铸铁；B.无锡青铜；C.锡青铜；D.黄铜。
9、对闭式蜗杆传动进行热平衡计算，其主要目的是为了。
A.防止润滑油受热后外溢，造成环境污染；B.防止润滑油温度过高后使润滑条件恶化；C.防止蜗轮材料在高温下机械能下降；D.防止蜗杆蜗轮发生热变形后，正确啮合受到破坏。
10、滚动轴承基本额定动载荷所对应的基本额定寿命是。
A.107；B.25⨯107；C.106；D.5⨯106。
二、填空题（本大题共12小题，每空1分，共20分）1、普通三角形螺纹的牙型角为____________度。
2、紧螺栓联接按拉伸强度计算时，考虑到拉伸应力和扭转切应力复合作用，应将拉抻载荷增大至_______倍。
机械设计考试题目及答案
《机械设计》课程试题（一）一、选择题：本题共10个小题，每小题2分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的。
把所选项前的字母填在题后的括号内。
1．一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【B 】A．轮齿疲劳折断 B. 齿面疲劳点蚀C．齿面胶合 D. 齿面塑性变形2．带传动在工作时产生弹性滑动，是由于【C 】A．包角α太小 B. 初拉力F0太小C．紧边与松边拉力不等 D. 传动过载3．下列四种型号的滚动轴承，只能承受径向载荷的是【B 】A．6208 B. N208 C. 3208 D. 52084．下列四种螺纹，自锁性能最好的是【D】A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【C】A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指【D 】A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值7．普通平键接联采用两个键时，一般两键间的布置角度为【B 】A．90° B. 120° C.135° D.180°8．V带在减速传动过程中，带的最大应力发生在【D 】A．V带离开大带轮处 B. V带绕上大带轮处C．V带离开小带轮处 D. V带绕上小带轮处9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是【D 】A．拉力 B.扭矩C．压力 D.拉力和扭矩10．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后【D 】A．制造困难 B.要使用较长的销轴C．不便于装配 D.链板要产生附加的弯曲应力二、填空题：本大题共10个小题，每空1分，共20分。
把答案填在题中横线上。
1．轴如按受载性质区分，主要受弯矩的轴为心轴，主要受转矩的轴为传动轴。

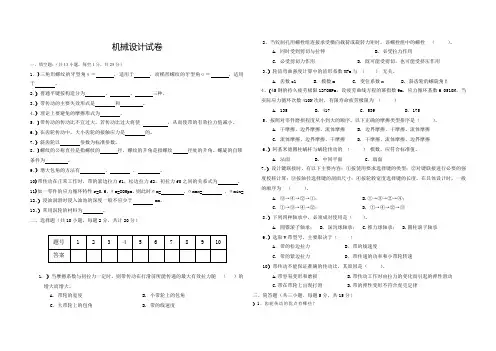

机械设计五组试卷(带答案)
机械设计试卷一、填空题：（共13小题，每空1分，共25分）1．)三角形螺纹的牙型角α＝，适用于，而梯形螺纹的牙型角α＝，适用于。
2．）普通平键按构造分为、、三种。
3、）带传动的主要失效形式是和。
4、）理论上要避免的摩擦形式为。
5．)带传动的传动比不宜过大，若传动比过大将使，从而使带的有效拉力值减小。
6．）在齿轮传动中，大小齿轮的接触应力是的。
7．）斜齿轮以参数为标准参数。
8、)螺纹的公称直径是指螺纹的径，螺纹的升角是指螺纹径处的升角。
螺旋的自锁条件为。
9、）增大包角的方法有、、。
10)带传动在正常工作时，带的紧边拉力f1，松边拉力f2，初拉力f0之间的关系式为。
11)如一零件的应力循环特性r=0.6，σa=80Mpa，则此时σm=，σmax=，σmin=12、）浸油润滑时浸入油池的深度一般不应少于 mm。
13、）常用涡轮的材料为。
二、选择题（共10小题，每题2分，共计20分）1. ）当摩擦系数与初拉力一定时，则带传动在打滑前所能传递的最大有效拉力随（）的增大而增大。
A. 带轮的宽度B. 小带轮上的包角C. 大带轮上的包角D. 带的线速度2、当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓（）。
A. 同时受到剪切与拉伸B. 必受拉力作用C.必受剪切力作用D. 既可能受剪切，也可能受挤压作用3、）轮齿弯曲强度计算中的齿形系数YFa与（）无关。
A. 齿数z1B. 模数mC.变位系数xD. 斜齿轮的螺旋角β4、（45钢的持久疲劳极限1270MPa，设疲劳曲线方程的幂指数9m，应力循环基数6 0510N，当实际应力循环次数410N次时，有限寿命疲劳极限为（）A. 135B. 417C. 539D. 1755、按照对零件磨损程度从小到大的顺序，以下正确的摩擦类型排序是（）。
A. 干摩擦、边界摩擦、流体摩擦B. 边界摩擦、干摩擦、流体摩擦C. 流体摩擦、边界摩擦、干摩擦D. 干摩擦、流体摩擦、边界摩擦6、）阿基米德圆柱蜗杆与蜗轮传动的（）模数，应符合标准值。
机械设计作业5答案
班 姓 学
- 1-
级 名 号
成
绩
任课教师 批改日期
机械设计作业集 A 、对称循环 B 、脉动循环 C、非对称循环 D、非稳定循环 5—16 当螺栓的最大总拉力 F 2 和残余预紧力 F 1 不变，只将螺栓由实心变成空心，则螺栓的应 力幅 a 与预紧力 F 0 为 D 。 A 、 a 增大，预紧力 F 0 应适当减小 B 、 a 增大，预紧力 F 0 应适当增大 C、 a 减小，预紧力 F 0 应适当减小 D、 a 减小，预紧力 F 0 应适当增大 5—17 螺栓联接螺纹牙间载荷分配不均是由于 D 。 A 、螺母太厚 B 、应力集中 C、螺母和螺栓变形大小不同 D、螺母和螺栓变形性质不同 5—18 螺栓的材料性能等级为 6.8 级，则螺栓材料的最小屈服极限近似为 A 。 A 、480MPa B 、6 MPa C、8 MPa D、0.8 MPa 5—19 采用凸台或沉头座作为螺栓头或螺母的支承面，是为了 A 。 A 、避免螺栓受弯曲应力 B、便于放置垫圈 C、减小预紧力 D、减小挤压应力 5—20 设计螺栓组联接时，虽然每个螺栓的受力不一定相等，但该组螺栓仍采用相同的规格 （材料、直径和长度均相同） ，这主要是为了 C 。 A 、外形美观 B 、购买方便 C、便于加工和安装 D、受力均匀 5—21 传动螺旋工作时，其最主要的失效形式为 D 。 A 、螺杆的螺纹圈被剪断 B 、螺母的螺纹圈被剪断 C、螺纹工作面被压碎 D、螺纹工作面被磨损
4d 02d 0 L Nhomakorabeain5—44 计算普通螺栓联接时，为什么只考虑螺栓危险截面的拉伸强度，而不考虑螺栓头、螺 母和螺纹牙的强度？ 班 级 成 绩 答：螺栓头、螺母和螺纹牙的结构尺寸是 根据与螺杆的等强度条件及使用经验规定的， 姓 名 任课教师 实践中很少发生失效，因此，通常不需进行其 学 号 批改日期 强度计算。 - 3-
机械设计考试题及答案
机械设计考试题及答案一、单项选择题（每题2分，共20分）1. 机械设计中，以下哪个因素是影响齿轮传动效率的主要因素？A. 齿轮材料B. 齿轮精度C. 齿轮润滑D. 齿轮形状答案：C2. 以下哪个不是滚动轴承的基本元件？A. 内圈B. 外圈C. 滚动体D. 轴套答案：D3. 在机械设计中，以下哪个不是轴的设计要求？A. 强度B. 刚度C. 重量D. 颜色答案：D4. 以下哪种材料不适合用于制造齿轮？A. 钢B. 铸铁C. 塑料D. 铝答案：C5. 以下哪个不是联轴器的主要功能？A. 传递扭矩B. 补偿轴向、径向和角向偏差C. 承受压力D. 减少振动和冲击答案：C6. 以下哪个不是机械密封的主要组成部分？A. 静环B. 动环C. 弹簧D. 轴承答案：D7. 在机械设计中，以下哪个不是轴承寿命的计算参数？A. 轴承类型C. 轴承安装误差D. 轴承价格答案：D8. 以下哪个不是齿轮传动的优点？A. 结构紧凑B. 传动比稳定C. 噪音大D. 效率高答案：C9. 以下哪个不是滑动轴承的润滑方式？A. 油润滑B. 脂润滑C. 干摩擦答案：C10. 在机械设计中，以下哪个不是齿轮失效的主要形式？A. 齿面磨损B. 齿面点蚀C. 齿面塑性变形D. 齿轮断裂答案：C二、多项选择题（每题3分，共15分）11. 以下哪些因素会影响齿轮的寿命？A. 齿轮材料B. 齿轮精度C. 齿轮润滑D. 齿轮形状E. 齿轮安装误差答案：A, B, C, E12. 以下哪些是滚动轴承的特点？A. 摩擦系数小B. 启动力矩小C. 可承受高转速D. 可承受高压力E. 维护简单答案：A, B, C, E13. 以下哪些是轴的设计要求？A. 强度B. 刚度C. 重量E. 材料答案：A, B, D, E14. 以下哪些是联轴器的主要功能？A. 传递扭矩B. 补偿轴向、径向和角向偏差C. 承受压力D. 减少振动和冲击E. 传递转速答案：A, B, D, E15. 以下哪些是机械密封的主要组成部分？A. 静环B. 动环C. 弹簧E. 密封圈答案：A, B, C, E三、填空题（每题2分，共20分）16. 机械设计中，齿轮的________是影响其承载能力的关键因素之一。
机械设计考试试题及其答案
机械设计考试试题及其答案一、选择题（每题2分，共20分）1、在设计机械零件时，以下哪种材料最适合用于制造齿轮？（）A.铝合金B.不锈钢C.铸铁D.钛合金正确答案：C.铸铁。
铸铁具有良好的耐磨性和耐冲击性，适合用于制造齿轮。
2、下列哪一种机械传动方式效率最高？（）A.皮带传动B.齿轮传动C.蜗轮蜗杆传动D.链传动正确答案：B.齿轮传动。
齿轮传动的传动效率相对较高，一般在97%以上。
3、在设计机械零件时，以下哪个参数是最重要的？（）A.材料的强度B.材料的耐磨性C.材料的弹性模量D.材料的密度正确答案：A.材料的强度。
材料的强度是决定零件承载能力的主要因素，对于机械零件来说，强度是最重要的参数之一。
4、下列哪个机构可以实现直线运动和旋转运动的转换？（）A.曲柄滑块机构B.凸轮机构C.齿轮机构D.螺旋机构正确答案：D.螺旋机构。
螺旋机构可以通过螺旋线的旋转运动实现直线运动和旋转运动的转换。
5、在设计机械零件时，以下哪种方法可以提高零件的耐磨性？（）A.提高材料的硬度B.对材料进行表面处理C.采用润滑剂D.对材料进行热处理正确答案：B.对材料进行表面处理。
对材料进行表面处理可以显著提高零件的耐磨性，如镀铬、渗碳等。
二、填空题（每题3分，共30分）6.在设计机械零件时，应遵循_________、_________、_________和_________等基本原则。
正确答案：安全；可靠；经济；美观。
7.根据受力情况的不同，机械零件可分为_________和_________两类。
正确答案：轴类零件；盘类零件。
8.在机械设计中，常见的失效形式有_________、_________、_________和_________等。
正确答案：断裂；过度磨损；疲劳断裂；腐蚀破坏。
9.在选择机械材料时，需要考虑材料的_________、_________、_________和_________等因素。
正确答案：力学性能；物理性能；化学性能；工艺性能。
机械设计期末考试试题库附含答案解析详细讲解8套
《机械设计》课程试题（一）一、填空题（每空1分共31分）1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的2、三角形螺纹的牙型角％=,适用于,而梯形螺纹的牙型角％=,适用于。
3、螺纹连接防松，按其防松原理可分为防松、防松和防松。
4、带传动在工作过程中，带内所受的应力有、和,最大应力发生在。
5、链传动设计时，链条节数应选—数（奇数、偶数）。
链轮齿数应选_____ 数；速度较高时，链节距应选些。
6、根据齿轮设计准则，软齿面闭式齿轮传动一般按设计，按校核；硬齿面闭式齿轮传动一般按设计，按校核。
7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力 ,材料的许用接触应力,工作中产生的齿根弯曲应力,材料的许用弯曲应力。
8、蜗杆传动的总效率包括啮合效率刀i、效率和效率。
其中啮合效率刀i =,影响蜗杆传动总效率的主要因素是效率。
9、轴按受载荷的性质不同，分为、、。
10、滚动轴承接触角越大，承受载荷的能力也越大。
二、单项选择题（每选项1分，共11分）1、循环特性r= -1的变应力是应力。
A.对称循环变B、脉动循环变C .非对称循环变D .静2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是（）。
A、增大螺栓刚度Cb,减小被连接件刚度Cm B.减小Cb.增大CmC.增大Cb和Cm D .减小Cb和Cm3、在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔.其目的是（）。
A .避免螺栓受附加弯曲应力作用B .便于安装C.为安置防松装置4、选取V带型号，主要取决于。
A .带的线速度B .带的紧边拉力c .带的有效拉力D .带传递的功率和小带轮转速5、对于标准齿轮传动，影响齿形系数Y F的主要几何参数A .齿轮的模数B .齿轮的压力角C .齿轮的齿数D .齿轮的顶隙系数6、一斜齿圆柱齿轮传动，已知法向模数Mn= 4mm齿数Z i=20, 螺旋角（3 =14032 ' 2"，齿宽b i = 80, b2= 75mm则该传动的齿宽系数人等于一一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、选择题(本大题共10小题，每小题2分，共20分)
1、在常用的螺纹联接中，自锁性能最好的螺纹是A。
A．三角形螺纹B．梯形螺纹C．锯齿形螺纹D．矩形螺纹2、计算紧螺栓联接的拉伸强度时，考虑到拉伸和扭转的复合作用，应将拉伸应力扩大的倍数是B。
A．1.1 B．1.3 C．1.5 D．1.7
3、矩形花键联接常采用的定心方式是C。
A．按大径定心B．按侧面(齿宽)定心
C．按小径定心D．按大径和小径共同定心
4、带传动在正常工作时产生弹性滑动，是由于C。
A．包角
太小B．初拉力0F太小
1
C．紧边与松边拉力不等D．传动过载
5、链传动属于B。
A．具有挠性拉曳元件的摩擦传动B．具有挠性拉曳元件的啮合传动C．具有直接接触的工作元件的摩擦传动
D．具有直接接触的工作元件的啮合传动
6、圆柱齿轮传动中，当齿轮直径不变，而减小齿轮的模数时，可以C。
A．提高齿轮的弯曲强度B．提高齿面的接触强度
C．改善齿轮传动的平稳性D．减少齿轮的塑性变形
7、联轴器与离合器的主要作用是B。
A．缓冲、减震B．传递运动和扭矩
C．防止机器发生过载D．补偿两轴的不同心或热膨胀
8、轴环的用途是C。
A．作轴加工的定位面B．提高轴的强度
C．使轴上零件获得轴向定位D．提高轴的刚度
9、不完全液体润滑径向滑动轴承的主要失效形式为A。
A．工作表面磨损与胶合B．轴承材料塑性变形
C．工作表面点蚀D．轴承衬合金开裂
10、型号为30312的滚动轴承，其类型名称为D。
A．调心滚子轴承B．调心球轴承
C．向心角接触球轴承D．圆锥滚子轴承
二、简答题(本大题共4小题，每小题5分，共20分)
1.试比较带的弹性滑动和打滑现象。
答：弹性滑动是皮带的固有性质，不可避免。
弹性滑动的负面影响，包括造成传动比不准确、传动效率较低、使带温升高、加速带的磨损等。
带传动中，存在弹性打滑，当工作载荷进一步加大时，弹性滑动的发生区域（即弹性弧）将扩大到整个接触弧，此时就会发生打滑。
在带传动中，应该尽量避免打滑的出现。
打滑现象的负面影响：导致皮带加剧磨损、使从动轮转速降低甚至工作失效。
打滑现象的好处在于：过载保护，即当高速端出现异常（比如异常增速），可以使低速端停止工作，保护相应的传动件及设备。
2.简述链传动的多边形效应。
答：当主动链轮匀速转动时，链条的速度、从动链轮的角速度以及链传动的瞬时传动比都是周期性变化的运动特性，称为链传动的运动不均匀性。
因由多边形特点造成，故又称为链传动的多边形效应。
3.为什么蜗杆传动需要进行热平衡计算？
答：由于蜗杆、蜗轮啮合齿面间相对滑动速度大，摩擦、发热大，效率低，对于闭式蜗杆传动，若散热不良，会因油温不断升高，而使润滑条件恶化导致齿面发生胶合失效。
所以，设计闭式蜗杆传动时，要进行热平衡计算。
4.径向滑动轴承形成流体动力润滑的过程。
答：图a
：轴颈静止时，在外载荷作用下，轴颈处于轴承孔最下方的稳定位置，
两表面间自然形成一弯曲的楔形，具备形成动压润滑的几何条件。
图b：润滑油进入轴承间隙并吸附在轴径和轴承表面上。
轴颈开始转动时，速度极低，这时轴颈和轴承间的摩擦为金属间的直接摩擦。
作用于轴颈上的摩擦力的方向与其表面上的圆周速度方向相反，迫使轴颈沿轴承孔内壁向上爬。
图c：随着轴颈转速的升高，润滑油顺着旋转方向被不断的带入楔形间隙，由于间隙越来越小，根据流体通过管道时流量不变的原理，当楔形间隙逐渐减小时，则润滑油的流速将逐渐增大，使润滑油被挤压从而产生油膜压力。
在间隙最小处，流速越来越大，润滑油被挤得越来越厉害，这些油膜压力的合力达到足以将轴颈推离，使轴颈和轴承的金属接触面积不断减少，以致在轴颈和轴承间形成一层较薄的油膜。
但由于油膜压力尚不足以完全平衡外载，油膜厚度还没有大于两表面粗糙度之和，此时轴承仍处于非液体摩擦状态。
图d：当轴颈转速升至一定值时，油膜压力完全将轴颈托起，形成将两表面完全隔开的油膜厚度。
此时，轴承开始工作在完全液体摩擦状态下。
当轴颈转速进一步升高时，油膜压力进一步升高，轴颈不断抬高，使轴承偏心距不断减少，导致两表面形成的楔形角减少。
楔形角减小会降低油的挤压，使油膜压力下降。
然而，油膜压力下降，又将使轴心下移，增大楔形角，使油压升高。
如此反复，直至油膜压力的合力与外载荷达到新的平衡为止。
图动压向心滑动轴承的工作过程
三、分析计算题（本大题共3小题，共45分）
1.图示的普通螺栓联接中，采用两个M20的螺栓，其许
用拉应力[σ]=160MP a ，联接件接合面的摩擦系数f =0.20，防滑系数Ks =1.2。
计算该联接允许传递的最大载荷R=？（M20螺栓的小径为17.294 mm ）。
（本题10分）
解答：(1)单个螺栓所能承受预紧力P Q 由公式：[]σ≤⋅π21p d 4
Q 3.1，有：[]289113.14d Q 21p =⨯σπ≤ (2) 该联接允许传递的最大载荷
由公式：R K z m f Q s p ⋅≥⋅⋅⋅，有：19274K z
m f Q R s p =⋅⋅⋅≤ N
2. 图示的双级圆柱齿轮传动中，已知主动齿轮1的转向如图所示，若两级皆为斜齿轮，为使中间轴Ⅱ所受的轴向力较小，试确定各齿轮的旋向。
并在图上画出各个齿轮所受的圆周力、径向力和轴向力的方向。
（本题15分）
解答：
3. 如图所示下图所示为一对角接触球轴承支承的轴系，轴承正安装（面对面），已知两个轴承的径向载荷分别为124000,2000r r F N F N ==，轴上作用的轴向外加载荷1000ae F N =,轴承内部附加轴向力d F 的计算为0.7d r F F =，当轴承的轴向载荷与径向载荷之比a r F /F >e 时，X= 0.41，Y= 0.87，当a r F /F e ≤，X=1，Y= 0，e = 0.68，载荷系数 1.0p f =，试计算： （本题20分）
（1）两个轴承的轴向载荷a1F 、a2F ；（2）两个轴承的当量动载荷1P 、2P 。
解答：（1）内部附加轴向力分别为：11220.70.7400028000.70.720001400d r d r F F N F F N
==⨯===⨯= （5分） 21140010002400d ae d F F F +=+=<，轴承1为放松端，轴承2为压紧端 两个轴承的轴向力分别为：
11212800280010001800a d a d ae F F N
F F F N
===-=-= （5分）
（2）两个轴承的当量动载荷：
轴承1： 1111111112800/0.70.68,0.41,0.874000
()40000.410.8728004076a r p r a F F e X Y P f X F Y F N =
=>====+=⨯+⨯= （5分） 轴承2：
2222222221800/0.90.68,0.41,0.872000
()20000.410.8718002386a r P r a F F e X Y P f X F Y F N =
=>====+=⨯+⨯= （5分）
四、结构改错题（本题15分）
如图所示轴系结构，按示例①所示，编号指出其他错误(不少于7处)。
(注：不考虑轴承的润滑方式以及图中的倒角和圆角)
示例：①—缺少调整垫片
解答：
①—缺少调整垫片；②—法兰上应打通孔；③—法兰与轴之间用键进行周向固定；④—轴承必须成对使用；⑤—齿宽应比对应轴段略宽；⑥—套筒壁厚应低于轴承内圈高度；⑦—键及键槽不应长于对应轴段的长度；⑧—轴承安装面过长，应做成阶梯轴；⑨—轴肩厚度应低于轴承内圈高度；⑩—轴端应与端盖之间保持一定间隙。
② ③ ④ ⑤ ⑥
⑦ ⑧
⑨
⑩。
