TL4941中文手册

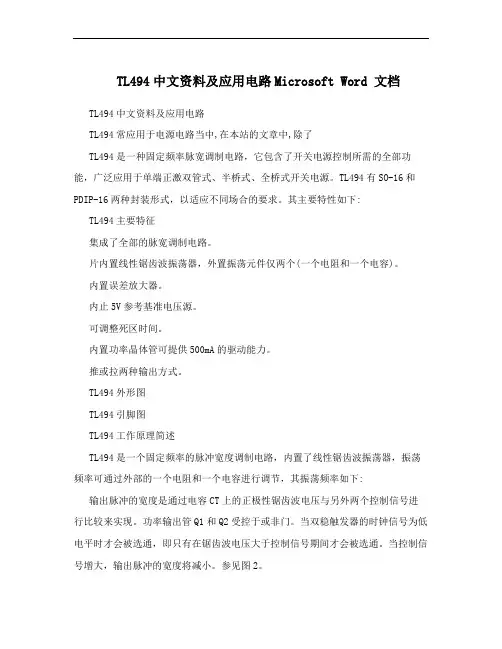

TL494中文资料及应用电路Microsoft Word 文档
TL494中文资料及应用电路Microsoft Word 文档TL494中文资料及应用电路TL494常应用于电源电路当中,在本站的文章中,除了TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。
TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。
其主要特性如下: TL494主要特征集成了全部的脉宽调制电路。
片内置线性锯齿波振荡器，外置振荡元件仅两个(一个电阻和一个电容)。
内置误差放大器。
内止5V参考基准电压源。
可调整死区时间。
内置功率晶体管可提供500mA的驱动能力。
推或拉两种输出方式。
TL494外形图TL494引脚图TL494工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下: 输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。
功率输出管Q1和Q2受控于或非门。
当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。
当控制信号增大，输出脉冲的宽度将减小。
参见图2。
TL494脉冲控制波形图控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。
死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。
当把死区时间控制输入端接上固定的电压(范围在0—3.3V之间)即能在输出脉冲上产生附加的死区时间。
脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段:当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。
两个误差放大器具有从-0.3V到(Vcc-2.0)的共模输入范围，这可能从电源的输出电压和电流察觉得到。
TI-TL494使用规格书

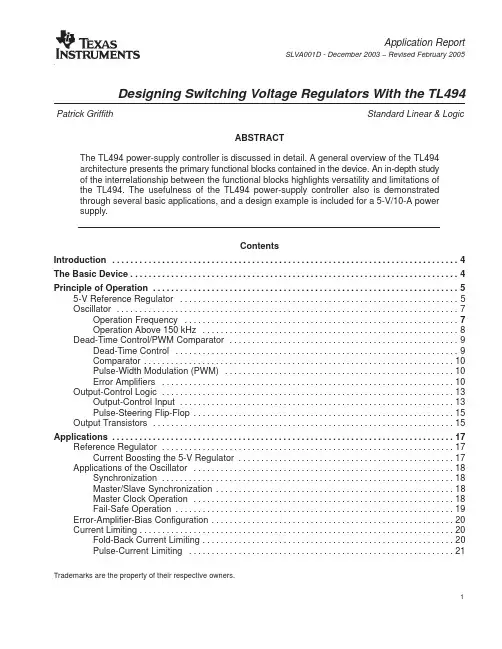

Designing Switching Voltage Regulators With the TL494101001 k10 k100 kf − Frequency − Hz1 µF0.1 µF0.01 µF0.001 µF−1%1%−2%−3%−4%The percent of oscillator frequency variation over the 0°C to 70°C free-air temperature range is represented by dashed lines.Figure 6.Oscillator Frequency vs R T /C TAt an operation frequency of 150 kHz, the period of the oscillator is 6.67 µestablished by the internal offset of the dead-time comparator (~3% period) yields a blanking pulse of 200 ns. This is the minimum blanking pulse acceptable to ensure proper switching of the pulse-steering flip-flop. For frequencies above 150 kHz, additional dead time (above 3%) is provided internally to ensure proper triggering and blanking of the internal pulse-steeringflip-flop. Figure 7 shows the relationship of internal dead time (expressed in percent) for various 101001 k10 k100 kf − Frequency − Hz1 µF0.1 µF 0.01 µF0.001 µF3%4%5%6%Figure 7.Variation of Dead Time vs R T /C TIMPORTANT NOTICETexas Instruments Incorporated and its subsidiaries (TI) reserve the right to make corrections, modifications, enhancements, improvements, and other changes to its products and services at any time and to discontinue any product or service without notice. Customers should obtain the latest relevant information before placing orders and should verify that such information is current and complete. All products are sold subject to TI’s terms and conditions of sale supplied at the time of order acknowledgment.TI warrants performance of its hardware products to the specifications applicable at the time of sale in accordance with TI’s standard warranty. T esting and other quality control techniques are used to the extent TI deems necessary to support this warranty. Except where mandated by government requirements, testing of all parameters of each product is not necessarily performed.TI assumes no liability for applications assistance or customer product design. Customers are responsible for their products and applications using TI components. T o minimize the risks associated with customer products and applications, customers should provide adequate design and operating safeguards.TI does not warrant or represent that any license, either express or implied, is granted under any TI patent right, copyright, mask work right, or other TI intellectual property right relating to any combination, machine, or process in which TI products or services are used. Information published by TI regarding third-party products or services does not constitute a license from TI to use such products or services or a warranty or endorsement thereof. Use of such information may require a license from a third party under the patents or other intellectual property of the third party, or a license from TI under the patents or other intellectual property of TI.Reproduction of information in TI data books or data sheets is permissible only if reproduction is without alteration and is accompanied by all associated warranties, conditions, limitations, and notices. Reproduction of this information with alteration is an unfair and deceptive business practice. TI is not responsible or liable for such altered documentation.Resale of TI products or services with statements different from or beyond the parameters stated by TI for that product or service voids all express and any implied warranties for the associated TI product or service and is an unfair and deceptive business practice. TI is not responsible or liable for any such statements. Following are URLs where you can obtain information on other Texas Instruments products and application solutions:Products ApplicationsAmplifiers Audio /audioData Converters Automotive /automotiveDSP Broadband /broadbandInterface Digital Control /digitalcontrolLogic Military /militaryPower Mgmt Optical Networking /opticalnetwork Microcontrollers Security /securityTelephony /telephonyVideo & Imaging /videoWireless /wirelessMailing Address:Texas InstrumentsPost Office Box 655303 Dallas, Texas 75265Copyright 2005, Texas Instruments Incorporated。

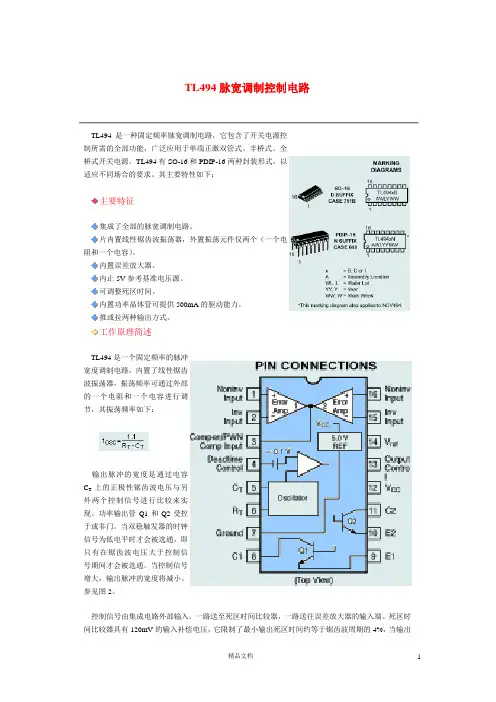

TL494的中文资料1
TL494脉宽调制控制电路TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。
TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。
其主要特性如下：主要特征集成了全部的脉宽调制电路。
片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。
内置误差放大器。
内止5V参考基准电压源。
可调整死区时间。
内置功率晶体管可提供500mA的驱动能力。
推或拉两种输出方式。
工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容C T上的正极性锯齿波电压与另外两个控制信号进行比较来实现。
功率输出管Q1和Q2受控于或非门。
当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。
当控制信号增大，输出脉冲的宽度将减小。
参见图2。
控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。
死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。
当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。
当比较器C T放电，一个正脉冲出现在死区比较器的输出端，受脉冲约束的双稳触发器进行计时，同时停止输出管Q1和Q2的工作。
若输出控制端连接到参考电压源，那么调制脉冲交替输出至两个输出晶体管，输出频率等于脉冲振荡器的一半。
如果工作于单端状态，且最大占空比小于50%时，输出驱动信号分别从晶体管Q1或Q2取得。
输出变压器一个反馈绕组及二极管提供反馈电压。
在单端工作模式下，当需要更高的驱动电流输出，亦可将Q1和Q2并联使用，这时，需将输出模式控制脚接地以关闭双稳触发器。
TL494CN中文资料原理及应用技巧59202
TL494常应用于电源电路中间,在本站的文章中,除了本文TL494中文资料及应用电路,还有一个电路就是应用了TL494资料的,详细的电路图,请参照本站文章:200W的ATX电源线路图,本文已经供应了比较丰富的TL494中文资料了TL494就是一种固定频次脉宽调制电路,它包括了开关电源控制所需的所有功能,宽泛应用于单正直激双管式、半桥式、全桥式开关电源。
TL494有SO-16与PDIP-16两种封装形式,以适应不一样场合的要求。
其主要特征以下:TL494主要特点集成了所有的脉宽调制电路。
片内置线性锯齿波振荡器,外置振荡元件仅两个(一个电阻与一个电容)。
内置偏差放大器。
内止5V参照基准电压源。
可调整死区时间。
内置功率晶体管可供应500mA的驱动能力。
推或拉两种输出方式。
TL494外形图TL494引脚图TL494工作原理简述TL494就是一个固定频次的脉冲宽度调制电路,内置了线性锯齿波振荡器,振荡频次可经过外面的一个电阻与一个电容进行调理,其振荡频次以下:输出脉冲的宽度就是经过电容CT上的正极性锯齿波电压与此外两个控制信号进行比较来实现。
功率输出管Q1与Q2受控于或非门。
当双稳触发器的时钟信号为低电平常才会被选通,即只有在锯齿波电压大于控制信号时期才会被选通。
当控制信号增大,输出脉冲的宽度将减小。
拜见图2。
TL494脉冲控制波形图控制信号由集成电路外面输入,一路送至死区时间比较器,一路送往偏差放大器的输入端。
死区时间比较器拥有120mV的输入赔偿电压,它限制了最小输出死区时间约等于锯齿波周期的4%,当输出端接地,最大输出占空比为96%,而输出端接参照电平常,占空比为48%。
当把死区时间控制输入端接上固定的电压(范围在0—3、3V之间)即能在输出脉冲上产生附带的死区时间。
脉冲宽度调制比较器为偏差放大器调理输出脉宽供应了一个手段:当反应电压从0、5V变化到3、5时,输出的脉冲宽度从被死区确立的最大导通百分比时间中降落到零。
TL494_开关电源_资料
TL494组成的200W开关电源电原理图TL494中文资料及应用电路TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。
TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。
其主要特性如下：TL494主要特征集成了全部的脉宽调制电路。
片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。
内置误差放大器。
内止5V参考基准电压源。
可调整死区时间。
内置功率晶体管可提供500mA的驱动能力。
推或拉两种输出方式。
TL494外形图TL494引脚图TL494工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。
功率输出管Q1和Q2受控于或非门。
当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。
当控制信号增大，输出脉冲的宽度将减小。
参见图2。
TL494脉冲控制波形图控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。
死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。
当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。
脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。
两个误差放大器具有从-0.3V到（Vcc-2.0）的共模输入范围，这可能从电源的输出电压和电流察觉得到。
误差放大器的输出端常处于高电平，它与脉冲宽度调制器的反相输入端进行“或”运算，正是这种电路结构，放大器只需最小的输出即可支配控制回路。
L4941中文资料
1/14January 2004sLOW DROPOUT VOLTAGE (450mV Typ.at 1A)s VERY LOW QUIESCENT CURRENT s THERMAL SHUTDOWN s SHORT CIRCUIT PROTECTION sREVERSE POLARITY PROTECTIONDESCRIPTIONThe L4941is a three terminal 5V positive regulators available in TO-220,TO-220FP and D 2PAK packages,making it useful in a wide range of industrial and consumer applications.Thanks to its very low input/output voltage drop,these devices are particularly suitable for battery powered equipments,reducing consumption and prolonging battery life.It employs internal current limiting,antisaturation circuit,thermal shut-down and safe area protection.L4941VERY LOW DROP 1AREGULATORL49412/14ABSOLUTE MAXIMUM RATINGSAbsolute Maximum Ratings are those values beyond which damage to the device may occur.Functional operation under these condition is not implied.THERMAL DATACONNECTION DIAGRAM (top view)ORDERING CODES(*)Available in Tape &Reel with the suffix "-TR".Symbol ParameterValue Unit V I Forward Input Voltage30V V IR Reverse Input Voltage (R O =100Ω)-15V I O Output Current Internally Limited mA P D Power DissipationInternally Limited mW T stg Storage Temperature Range-40to +150°C T opOperating Junction Temperature Range-40to +150°CSymbol ParameterTO-220TO-220FPD 2PAK DPAK Unit R thj-case Thermal Resistance Junction-case 3538°C/W R thj-ambThermal Resistance Junction-ambient506062.5100°C/WORDERING CODEPACKAGE L4941BV TO-220L4941BP TO-220FP L4941BD2T D 2PAK L4941BDT (*)DPAKL49413/14TEST CIRCUITS Figure 1:DC ParameterFigure 2:Load RejectionFigure 3:RippleRejectionL49414/14ELECTRICAL CHARACTERISTICS (Refer to test circuit,V I =7V,C I =0.1µF,C O =22µF,T J =25°C,unless otherwise specified.)TYPICAL CHARACTERISTICSFigure 4:Dropout Voltage vs Output CurrentFigure 5:Dropout Voltage vs TemperatureSymbol ParameterTest ConditionsMin.Typ.Max.Unit V O Output Voltage I O =5mA to 1AV I =6to 14V4.855.2V V I Input Voltage I O =5mA 16V ∆V O Line Regulation V I =6to 16V I O =5mA520mV ∆V O Load Regulation I O =5mA to 1A 820mVI O =0.5A to 1A 515mV I q Quiescent Current I O =5mA V I =6V 48mA I O =1A V I =6V 2040mA ∆I q Quiescent Current Change I O =5mA V I =6to 14V 3mA I O =1A V I =6to 14V-10mA V dDropout VoltageI O =0.5A 250450mV I O =1A450700mV ∆V O /∆T Output Voltage Drift 0.6mv/°C SVR SupplyVoltage Rejection f =120Hz I O =1A5868dB I sc Short Circuit Current V I =14V 1.6 2.0AV I =6V 1.8 2.2Z O Output Impedance f =1KHzI O =0.5A30m Ωe NOutput Noise VoltageB =100Hz to 100KHz30µV/V OL49415/14Figure 6:Output Voltage vs TemperatureFigure 7:Quiescent Current vs Temperature Figure 8:Quiescent Current vs Input VoltageFigure 9:Quiescent Current vs Output CurrentFigure 10:Short Circuit Current vs TemperatureFigure 11:Peak Output Current vs Input/Output DifferentialVoltageL49416/14Figure 12:Low Voltage BehaviorFigure 13:Supply Voltage Rejection vs FrequencyFigure 14:Supply Voltage Rejection vs Output CurrentFigure 15:Load Dump CharacteristicsFigure 16:Line Transient ResponseFigure 17:Total PowerDissipationL49417/14Figure 18:Load transient ResponseFigure 19:Distributed Supply with On-card L4940and L4941low dropregulatorL49418/14Figure 20:Distributed Supply with On-card L4940and L4941low drop regulatorADVANTAGES OTF THESE APPLICATION ARE:On card regulation with short-circuit and thermal protection on each output.Vary high total system efficency due to the switching preregulation and very low-droppostregulationInformation furnished is believed to be accurate and reliable. However, STMicroelectronics assumes no responsibility for the consequences of use of such information nor for any infringement of patents or other rights of third parties which may result from its use. No license is granted by implication or otherwise under any patent or patent rights of STMicroelectronics. Specifications mentioned in this publication are subject to change without notice. This publication supersedes and replaces all information previously supplied. STMicroelectronics products are not authorized for use as critical components in life support devices or systems without express written approval of STMicroelectronics.The ST logo is a registered trademark of STMicroelectronicsAll other names are the property of their respective owners© 2004 STMicroelectronics - All Rights ReservedSTMicroelectronics GROUP OF COMPANIESAustralia - Belgium - Brazil - Canada - China - Czech Republic - Finland - France - Germany - Hong Kong - India - Israel - Italy - Japan - Malaysia - Malta - Morocco - Singapore - Spain - Sweden - Switzerland - United Kingdom - United States.14/14。
TL4941中文手册
够提供 10mA 负载电流供外部电路。在
0～70℃范围内提供温度漂移为 50mV，
精确度为±5%
5
版权声明：本文版权属于 .转载请注明出处 6
7
8
9
10
版本 说明
本文说明
0.2
本文按照 Motorola 的 TL494 器件手册翻译，前 10 页完全翻译，后面第 11 页为 封装信息，12 页为版权信息。没有技术参考价值，故此没有翻译。
PD
1000
mV
热阻
RθJA
80
℃
连接点到环境
/W
工作结点温度 存贮环境温度 工作环境温度 TL494C
TJ
125
℃
Tstg
-55 到+125
℃
TA
℃
0 到+70
TL494I
-25 到+85
额定环境温度
TA
45
℃
说明：1.必须注意最大热量的限制。
等级信息
器件 TL494CD TL494CN TL494IN
VTH
－
2.5
4.5
II-
0.3
0.7
－
输入偏置电流（Pin 4）(VPin4=0 到 5.25V) 最大占空比，每个输出，推拉模式 （VPin4=0V，CT=0.01μF，RT=12kΩ） （VPin4=0V，CT=0.001μF，RT=30kΩ） 输入阀值电压（Pin 4） （零占空比）
IIB(DT) DCmax
在单端式最大占空比不超过 50%的场
合，输出驱动同样可以从 Q1 和 Q2 取得。
这适合于在变压器有一个反馈绕组和用
一个捕获二极管吸收电压的场合。当在
TL494中文资料
TL494中文资料时间：2009-01-22 14:55:24 来源：资料室作者：集成电路编号: 15917 更新日期20120530 003144 TL494(ka7500b)是专用双端脉冲调制器件，TL494为固定频率的PWM控制电路，它结合了全部方块图所需之功能，在切换式电源供给器里可单端式或双坡道式的输出控制。
如图1所示为TL494控制器的内部结构与方块图其内部的线性锯齿波振荡器乃为频率可规划式(frequency programmable)，在脚5与脚6连接两个外部元件RT与CT，既可获得所需之频率其频率可由下式计算得知图1 TL494(ka7500b)控制器的内部结构与方块图片输出脉波宽度调变之达成可借着在电容器CT端的正锯齿波形与两个控制信号中的任一个做比较而得之。
电路中的NOR闸可用来驱动输出三极管Q1与Q2，而且仅当正反器的时钟输入信号是在低准位时，此闸才会在有效状态，此种情况的发生也是仅当锯齿波电压大于控制信号电压的期间里。
当控制信号的振幅增加时，此时也会一致引起输出脉波宽度的线性减少。
如图2所示的波形图。
图2 TL494控制器时序波形图外部输入端的控制信号可输入至脚4的截止时间控制端，与脚1、2、15、16误差放大器的输入端，其输入端点的抵补电压为120mV，其可限制输出截止时间至最小值，大约为最初锯齿波周期时间的4%。
当13脚的输出模控制端接地时，可获得96%最大工作周期，而当13脚接制参考电压时，可获得48%最大工作周期。
如果我们在第4脚截止时间控制输入端设定一个固定电压，其范围由0V至3.3V之间，则附加的截止时间一定出现在输出上。
PWM比较器提供一个方法给误差放大器，乃由最大百分比的导通时间来做输出脉波宽度的调整，此乃借着设定截止时间控制输入端降至零电位，而此时再回授输入脚的电压变化可由0.5V至3.5V之间，此二个误差放大器有其模态(common-mode)输入范围由-0.3V至(Vcc-2)V，而且可用来检知电源供给器的输出电压与电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
－
-2.0
-10
45
48
50
－
45
50
－
2.8
3.3
（最大占空比）
0
－
－
振荡器部分
频率（CT=0.001μF，RT=30kΩ） 频率偏移标准*(CT=0.001μF，RT=30kΩ) 频率随电压变化(VCC=7.0V 到 40V,TA=25℃) 频率随温度变化(ΔTA=Tlow 到 Thigh) （CT=0.01μF，RT=12kΩ） 低压锁定部分
15
平均提供电流
（CT=0.01μF，RT=12kΩ，V（Pin4）=2.0V） （Vcc=15V）（见图 12）
－
7.0
－
单位
mV nA μA V dB kHz deg dB dB mA mA
V mA
μA %
V
kHz % % %
V
mA
mA
N
*标准偏移是通过这个公式计算统计分布平均值而得到的，
∑ ( Xn − X )2
工作温度范围 TA=0°到+70℃
TA=-25 ° 到 +85 ℃
封装 SO-16 塑料 塑料
1
TL494
推荐的工作条件
特性
符号 最小值 典型值 最大值
电源电压
VCC
7.0
15
40
集电极输出电压
VC1,VC2
－
30
40
集电极输出电流（每个晶体管）
IC1,IC2
－
－
200
放大器输入电压
Vin
-0.3
输出脉冲宽度调制是通过在 CT 上的正锯齿波和 2 个控制信号中的任意一个比较而实现 的。驱动晶体管 Q1 和 Q2 的或非门，当双稳态触发器的时钟输入是低电平的时候才使能，
即锯齿波电压大于控制信号时。因此，增大控制信号的幅度会相应的减少输出脉冲的宽度。
(参考图 2 所示的时序图)
控制信号是外部输入信号，可以反馈到死区控制、误差放大器输入或者反馈输入。死区
在单端式最大占空比不超过 50%的场
合，输出驱动同样可以从 Q1 和 Q2 取得。
这适合于在变压器有一个反馈绕组和用
一个捕获二极管吸收电压的场合。当在
单端模式下需要高的输出电流驱动的时
候，Q1 和 Q2 可以并联起来使用，此时
输出控制管脚必须连接到地来禁止双稳
触发。此时输出频率等于振荡器频率。
TL494 内部有 5V 的参考电压，能
都处于高电平，在 PWM 调制比较器的同相输入端进行或运算。基于这种结构，放大器需要
最小的的输入，来支配控制回路。
当 CT 放电的时候，在死区时间比较器的输出端产生一个正脉冲，对受脉冲控制的双稳 态触发器计时，并且截至晶体管 Q1 和 Q2。当输出控制端接到参考电平的时候，脉冲控制
的双温暖触发器工作在推挽式，交替控制输出晶体管的开通。输出频率是振荡器频率的一半。
IC(off) － IE(off) －
2.0
100
－
－100
Vsat(C) － Vsat(E) －
1.1
1.3
1.5
2.5
低状态（VOC≤0.4V） 高状态（VOC＝Vref） 输出电压上升时间 基极-发射极（见图 12） 发射极跟随（见图 13）
IOCL
－
IOCH
－
tr －
－
10
－
0.2
3.5
100
VIO IIO IIB VICR AVOL fCφm CMRR PSRR IOIO+
―
2.0
10
－
5.0
250
－
-0.1
-1.0
-0.3 到 VCC-2.0
70
95
－
－
350
－
－
65
－
65
90
－
－
100
－
0.3
0.7
－
2.0
-4.0
－
输入阀值电压（零占空比） 输入吸收电流（VO(Pin3)=0.7V) 死区控制部分（测试电路图 11）
地
单端模式@Q1 和 Q2
1.0
@Vref
推拉式
0.5
脉冲宽度调制比较器器为误差放大器调节输出脉冲宽度提供一个方法，当反馈脚电压从
0.5V 到 3.5V 变化的时候，输出脉冲宽度从确定好的死区时间变化到零。每个误差放大器共
模输入范围都是-0.3V 到(VCC-2V),可以用来检测电源输出电压和电流。误差放大器输出端
200
100
200
输出电压下降时间 基极-发射极（见图 12）
tf
－
25
100
发射极跟随（见图 13）
－
40
100
说明：2.在测试中使用低占空比技术，来尽可能保持结点温度和环境温度一致。
单位 V V mA V mA mA kΩ μF kHz
单位
V mV mV mA
μA
μA
V
μA mA ns
ns
2
TL494
VTH
－
2.5
4.5
II-
0.3
0.7
－
输入偏置电流（Pin 4）(VPin4=0 到 5.25V) 最大占空比，每个输出，推拉模式 （VPin4=0V，CT=0.01μF，RT=12kΩ） （VPin4=0V，CT=0.001μF，RT=30kΩ） 输入阀值电压（Pin 4） （零占空比）
IIB(DT) DCmax
TL4941中文资料 TL494C中文资料 TL494I中文资料
TL494
开关模式脉冲宽度调制控制器
TL494 是一种频率固定的脉冲宽度控制器，主要为开关电源控制器 而设计。 z 完整的脉冲宽度调制控制电路 z 片上的振荡器可以工作在主动模式和被动模式 z 片上集成误差放大器 z 片上集成 5.0V 基准电压 z 可调整的死区时间控制 z 输出晶体管输出和灌入电流可达 500mA z 输出控制可用于推挽式和单端式 z 低压锁定
够提供 10mA 负载电流供外部电路。在
0～70℃范围内提供温度漂移为 50mV，
精确度为±5%
5
版权声明：本文版权属于 .转载请注明出处 6
7
8
9
10
版本 说明
本文说明
0.2
本文按照 Motorola 的 TL494 器件手册翻译，前 10 页完全翻译，后面第 11 页为 封装信息，12 页为版权信息。没有技术参考价值，故此没有翻译。
电气特性（VCC = 15V,CT=0.01μF,RT= kΩ,除非另有说明）
对于典型值 TA=25℃,对于最大/最小值,TA 是工作环境温度，除非另有说明。
特性
符号
最小值
典型值
最大值
误差放大器部分
输入失调电压（VO(Pin3)=2.5V) 输入失调电流（VO(Pin3)=2.5V) 输入偏置电压（VO(Pin3)=2.5V) 输入共模电压范围（Vcc=40V，TA=25℃) 开环电压增益(ΔVO=3.0V,VO=0.5V 到 3.5V,RL=2.0kΩ) 统一增益频率交叉（VO=0.5V 到 3.5V,RL=2.0kΩ） 统一增量情况下相位裕量（VO=0.5V 到 3.5V,RL=2.0kΩ） 共模抑制比(VCC=40V) 供电电源抑制比（ΔVcc=33V,VO=2.5V,RL=2.0kΩ） 输出灌入电流（VO(Pin3)=0.7V) 输出发出电流（VO(Pin3)=3.5V) PWM 比较器部分（测试电路图 11）
PD
1000
mV
热阻
RθJA
80
℃
连接点到环境
/W
工作结点温度 存贮环境温度 工作环境温度 TL494C
TJ
125
℃
Tstg
-55 到+125
℃
TA
℃
0 到+70
TL494I
-25 到+85
额定环境温度
TA
45
℃
说明：1.必须注意最大热量的限制。
等级信息
器件 TL494CD TL494CN TL494IN
控制比较器包含有效的 120mV 输入偏置能把最小输出死区时间控制在锯齿波前 4%的周期
左右。这样的结果是在输出控制接地的时候，输出最大占空比为 96%，接参考电平时为 48%。
通过在死区控制输入加固定电压增加更多死区时间，电压范围在 0V 到 3.3V.
功能表
输ቤተ መጻሕፍቲ ባይዱ/输出控制
输出函数
f out
=
f osc
－ Vcc-2.0
反馈脚输入电流
Ifb
－
－
0.3
基准源输出电流
Iref
－
－
10
定时电阻
RT
1.8
30
500
定时电容
CT 0.0047 0.001
10
振荡频率
fosc
1.0
40
200
电气特性（VCC = 15V,CT=0.01μF,RT= kΩ,除非另有说明）
对于典型值 TA=25℃,对于最大/最小值,TA 是工作环境温度，除非另有说明。
开关模式脉冲宽度调制控 制器
最大范围（所有的测试都是在环境温度下进行，除非另有说明）
等级
符号 TL494C TL494I 单位
电源电压
VCC
42
V
集电极输出电压
VC1
42
V
VC2
集电极输出电流
IC1,IC2 500
mA
（每个晶体管）（说明 1）
误差放大器输入电压范围 VIR
