飞思卡尔智能车摄像头组新手指南（5）--让车跑起来篇
飞思卡尔智能车摄像头组新⼿指南（5）--让车跑起来篇舵机、电机控制策略让车跑起来彭岸辉控制器设置了快速的控制周期，在每个运算周期内，控制器即时地得到智能车车速以及传感器采样来的道路信号，经过控制算法的计算后，控制单元输出相应的前轮控制转⾓以及电机占空⽐的值，其输出值再经过函数映射关系转换为 PWM 脉宽信号传⾄前轮舵机以及驱动电机，从⽽实现⼀个周期的控制。
由于摄像头的信号是具有周期性的，可以直接采⽤摄像头采集⼀幅图像的周期作为控制周期。
舵机控制采⽤ PD 控制，控制跟随性较好，P可以及时对赛道的变化作出反应，当然舵机的 P 项值也是跟随赛道情况变化的，直道和较⼩的弯道时控制较弱，90 度弯道或 270 度⼤弯道控制量较强，D有预测道路类型的作⽤，也就是能使舵机提前打⾓。
电机控制采⽤ PID 控制，可以减⼩动态误差并且跟随性能较好。
当然也可以使⽤其他控制，很多⼈舵机采⽤P控制，电机采⽤PD或PI控制。
对⽐他们的优缺点⾃⼰选择适合⾃⼰⼩车的PID。
这⾥不进⾏深⼊讲解。
前⾯的⼯作完成后懂得基本的图像处理算法就差不多可以使⼩车跑起来了！要使⼩车跑起来其实不难的，很多初学者最希望的就是看⾃⼰的车跑起来，因为当初我也是这样的，很理解师弟师妹们此刻的想法！最基本的图像处理算法就是：图像中间往两边搜索⿊线注意：初学者在初学时不知道偏差是怎样计算的。
这⾥就提⼀下：偏差就是计算出的中线即图中赛道中的⿊线与摄像头所看到的中线即图中赛道中的竖直红线（例如采集到的图像是100列的，那么摄像头看到的中线就是50）做差得到的值就是偏差。
它表⽰车当前位置与期望位置的偏离程度。
再看个图吧：⽤两⾏来说明，其他的⼀样。
第⼀⾏左边坐标（0,1）右边坐标（0,99），得出的中线就是（0,50），那么50所在的那⼀列就是摄像头所看到的中线（就是图中竖直的红线）。
这⾥再提⼀下，很多⼈提出中线后发现上位机上或LCD上没显⽰出中线，其实显⽰出中线很简单的：根据RGB，⼀个像素点的像素值为255时显⽰出来的是⽩⾊，像素值为0时显⽰出来的是⿊⾊。
智能车竞赛相关资料

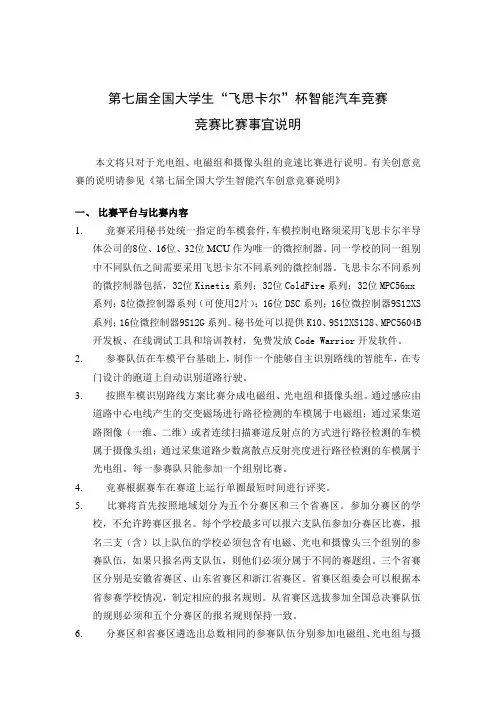

第七届全国大学生“飞思卡尔”杯智能汽车竞赛竞赛比赛事宜说明本文将只对于光电组、电磁组和摄像头组的竞速比赛进行说明。
