防雷接地焊接:安全技术交底之相关制度和职责，工程名称分部工程分项工程名称交底内容:防雷接地焊接安全技术交底1、严格按照图纸所示位置利用结构主筋作防雷引下线焊接,图纸所示每一点均用两根不小16的主筋作引下线(若小于16时采用四...
工程名称分部工程分项工程名称交底内容:防雷接地焊接安全技术交底1、严格按照图纸所示位置利用结构主筋作防雷引下线焊接,图纸所示每一点均用两根不小16的主筋作引下线(若小于16时采用四根柱筋作引下线),引下线在基础部份与桩主筋焊接,利用桩主筋作自然接地体;2、在引下线接头处采用不小于12钢筋作跨接线,跨接处双面焊接且焊接长度大于6d(d:跨接筋直径),焊口无夹渣假焊现象;3、每根引下线焊接好后在钢筋头上用红油漆作标记,防止焊接时遗漏。
交底部门交底人接受交底人交底日期储运制度催收制度党务制度
欢迎下载使用，分享让人快乐。
防雷及接地安装技术交底
利用镀锌扁钢在屋顶暗敷的避雷带可以埋在建筑我那防水保护层内。并应与暗敷的避雷网和防雷引下线焊接。
利用结构圈梁里的主筋做均压环时，应将不少于两根的主筋焊成闭合环路，并与每个防雷引下线焊接牢固。在金属门窗处留出与金属门窗的连接头（不少于两点）。
用扁钢敷设在建筑物外墙四周的均压环，应与周围各引下线可靠焊接成一体。
11、预埋在混凝土中的焊接接头外，其余均应有防腐措施。
五、成品保护
1、接地线明敷设施工时，不得损坏建筑结构，不得污染建筑、装饰及设备表面。
2、避雷网、避雷带安装完成后，应加强保护，避免砸碰。
六、需要注意的质量问题
1、焊接操作人员必须持证上岗，以防焊接质量部符合要求。
2、明敷设引下线支架应定牢固，横平竖直，以免引下线松动，超出允许偏差。
2、室内接地干线作业条件
支架安装完毕。
保护管已预埋。
土建初装完毕。
3、屋顶避雷带、避雷网、避雷针安装作业条件
避雷带、避雷网支架做完。
防雷引下线做完。
具备调制场地和垂直运输条件。
需用脚手架处，脚手架已搭设完毕。
三、施工工艺
（1）工艺流程
（2）接地装置安装
人工接地体（极）安装
接地体的加工：接地体应使用热镀锌钢材制作，长度不小于2.5m。为便于打入，可将接地体一端加工成尖型。
采用多根明装引下线时，为了便于测量接地电阻，以及检验引下线和接地线的连接状况，应在每条引下线放置断接卡子。
（5）引下线暗敷设
利用结构柱子主筋（直径不小于16mm）作引下线时，先按设计要求找出柱子主筋位置，然后油漆做好标记，距室外地坪0.3～0.5m处焊出测试点，随钢筋逐层串联焊接至顶层，焊接出一定长度的与避雷带连接线，搭接长度不应小于100mm，做完后进行隐检，并做好隐检记录。
防雷接地技术交底
技术交底JD-001技术交底JD-0014.焊接要求:①扁钢为其宽度的2倍（且至少3个棱边焊接）②圆钢为其直径的6倍③圆钢与扁钢连接时，其长度应为圆钢直径的6倍④扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外, 并应焊以由钢带弯成的弧形（或直角形）卡子或直接由钢带本身弯成弧形（或直角形）与钢管（或角钢）焊接。
⑤接地线与接地极或接地极与接地极之间的焊接点，应涂防腐材料四、主要防雷接地节点做法承台上层聃承台内钢筋与桩基内钢筋焊接示意图注2 3 5 4t 当基硫底有桩基眄宜按梱施工 本驅肝班硫注的讎和祐.当不綵胖接法连接吐可采驷栓霜的卡赠魏 （參！145页）.聲基为JHHS 基眄由干鮮惟基就位后厂蛀血丹 打皆欲度的緞上2启晋外馳郦按梱处肚 建馳隅也髀坡厳t 应褫其狀觥乱做法是:护 畑盼艸畅10酗或聯或者肌25X4 扁钢順连腕来卡后两帖建黝基辆篇连捋为土 境接鮒钢棚X 2水跚麴淞*械般保护厚 4501“耳直徑汨00m（7n 丿 一ry31:1 /F桩基鯛 _承台辭 连接骅41*豐¥4■十于匚﹂4﹄ 一芽蛊器卑序茨辛一—一i-上FH HU S ^t〒丄i aal s 壹抽51一盅22e33a2 23 3雲401伸做处餓线鞠引下线节点做法示意图雁他酬月至屋醸 乍泄詐苣上（另睡肋甌甜亂L63X63X5上巴SsiWmm当颐上方I賄专设断制別岀此引出纽唸线酚肖其的I防雷节点示意图五、安全注意事项1、进入施工现场必须遵守安全生产六大纪律。
2、电焊时，严格遵守“十不烧”规程操作：1）、焊工必须持证上岗，无特种作业安全操作证的人员，不准进行焊、割作业。
2）、凡属一、二、三级动火范围的焊、割作业，未竟办理动火审批手续，不准进行焊、割。
3）、焊工不了解焊、割现场周围情况，不得进行焊、害叽4）、焊工不了解焊件内部是否安全时，不得进行焊、害叽5）、各种装过可燃气体、易燃液体和有毒物质的容器。

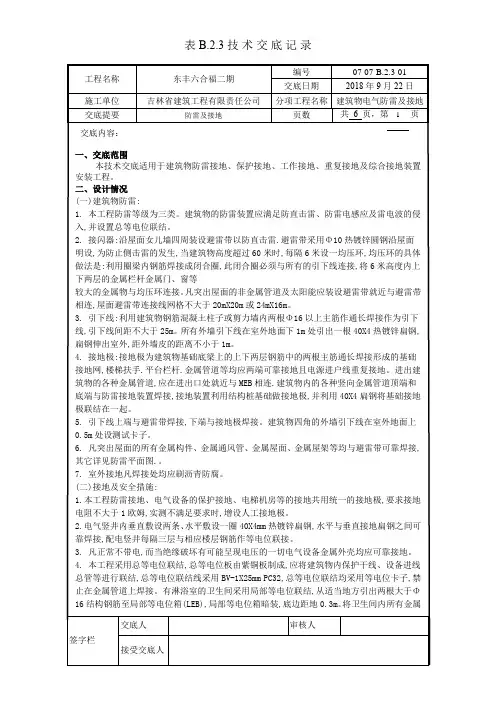

1防雷及接地技术交底内容
3.引下线:利用建筑物钢筋混凝土柱子或剪力墙内两根Φ16以上主筋作通长焊接作为引下线,引下线间距不大于25m。所有外墙引下线在室外地面下1m处引出一根40X4热镀锌扁钢,扁钢伸出室外,距外墙皮的距离不小于1m。
2)支架顶部一般应距建筑物表面lOOmm。
3)两支架垂直间距不大于1．5m。间距应均匀，允许偏差30mm。垂直度每3m检查段允许偏差2‰但全长偏差不得大于lOmm。
4)支架及固定件应采用镀锌材料。
(3)引下线安装
1)引下线安装前，必须先将扁钢或圆钢调直，将引下线用大绳提升到最高点，放入每个支架卡子内，从断接卡处由下而上将卡子螺栓拧紧。断接卡子处应进行焊接。焊接后，清除药皮，刷防锈漆。防雷引下线及接地体的连接应采用焊接，焊接处应补涂防腐剂。
签字栏交底人审核人接受交底人1利用结构柱子主筋直径不小于6mm作引下线时先按设计要求找出柱子主筋位置然后油漆做好标记距室外地坪05m处焊出测试点随钢筋逐层串联焊接至顶层焊接出一定长度的与避雷带连接线搭接长度不应小于钢筋直径的10倍做完后进行隐检并做好隐检记录
一、交底范围
本技术交底适用于建筑物防雷接地、保护接地、工作接地、重复接地及综合接地装置安装工程。
8.本工程接地型式采用TN-C-S系统,电源在进户处做重复接地,并与防雷接地共用接地极。
9.整个防雷接地装置应连接成一导电整体，各部位焊接一定严格保证质量，焊接可靠。
三、施工准备
（一）材料要求
1．接地装置主材：扁钢、角钢、圆钢、钢管、铜排等的规格型号符合设计要求，且全部为镀锌材料。产品应有材质证明及产品出厂合格证。
防雷接地技术交底
6.5、屋顶避雷网
在屋顶采用∅12热镀锌圆钢明敷作避雷带,屋顶避雷连接线网格不大于10mx10m或12mx8m。
6.6、避雷针
避雷针采用φ20的圆钢加工而成。
技术交底记录
编号
工程名称
交底日期
施工单位
分项工程名称
防雷接地系统安装工程
交底提要
防雷接地技术交底
交底内容
一、编制依据
1、《建筑防雷施工质量控制与验收规范》（DBJ50-060-2006）
2、《防雷与接地安装》（03D501-3）
3、《防雷与接地安装》（03D501-4）
二、说明
本工程属于第二类防雷，防雷接地利用建筑物基础内钢筋作为自然接地装置，并以地梁内二根不小于ф16mm的主筋或4根不小于ф10mm的主筋作为接地连接线焊接导通，组成接地网，在没有地梁处，须采用40mm×4mm镀锌扁钢作为接地连接线，将建筑物内工作接地、保护接地、等电位联结等通过柱子内主筋与之连接实现可靠接地。建筑的防雷装置需满足防直击雷、侧击雷，防雷击电磁脉冲及雷电波侵入等要求，并设置总等电位结。
6.3、防雷引下线
引下线利用柱子或剪力墙内两根∅16或四根∅10以上主筋通长焊接作为引下线,间距不大于18m;引下线上端与避雷带焊接,下端与基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接,在室外地坪下焊出一根40mm×4mm热镀锌扁钢,该扁钢埋深1.0m，伸出1.1m。外墙引下线距地0.5m设测试卡子,室外接地凡焊接处均应刷沥青防腐。
六、工艺流程
接地体→变配电室、发电室接地→引下线→等电位连接→均压环→避雷带→避雷针
防雷接地技术交底记录大全
防雷接地技术交底记录大全一、项目名称：XXX工程防雷接地系统施工技术交底项目概况：该工程位于XXX地区，建筑面积XXXX平方米，主要建筑物包括XXX 楼、XXX楼和配套设施。
二、施工内容：1.防雷接地的目的是为了保护主要建筑物和设备免受雷电攻击，确保人身和财产安全。
2.防雷接地系统的组成包括：接闪器、接地体、接地引下线、地网和接地装置等。
3.施工包括接闪器的安装、接地体的埋设、接地引下线的铺设和地网的布置。
三、施工步骤：1.建立接地系统施工组织，明确责任分工和安全措施。
2.定位接闪器的位置，确保其与建筑物形成65°的夹角，并使用卡箍固定。
3.定位接地体的位置，根据设计要求确定接地体的数量和深度，并使用重锤或挖掘机进行打桩或挖掘。
4.进行接地体的安装，确保安装时接触面积充足，使用镀锌铜棒与接地体连接。
5.铺设接地引下线，使用规定断面的铜排或铜牌进行铺设，并与接地体和接闪器相连接。
6.设置地网，根据建筑物周围的实际情况进行地网的布置，使用镀锌铜排或铝棒进行焊接。
7.安装接地装置，将接地装置与地网相连接，并确保接地装置在地下埋设。
8.检测接地系统的接地电阻值，确保达到设计要求。
9.编制施工技术交底记录。
四、安全注意事项：1.施工人员必须佩戴好安全帽、防护鞋和其他个人防护装备，并进行必要的安全培训。
2.施工现场必须设立明显的安全警示标志，禁止未经许可的人员进入施工区域。
3.施工现场应保持整洁，及时清理施工废料和杂物。
4.施工设备必须经过检验和维护，确保其正常运行。
5.施工人员必须按照施工组织计划进行施工，严禁超过规定的作业范围。
五、施工质量要求：1.施工必须按照设计图纸和规范要求进行，保证接地系统的稳定性和安全性。
2.施工现场必须做好记录，包括原材料的采购记录、接地系统的主要施工参数记录和关键环节的质量检验记录等，以备验收和监理单位查看。
以上内容为XXX工程防雷接地系统施工技术交底记录，施工人员必须按照本记录进行施工，确保施工质量和安全。
2-屋面防雷接地技术交底(含安全)
4、建筑边沿施工，必须先确认安全防护到位、安全可靠后才能进入。要特别注意单层板、挑头板、固定不到位的板以及立面防护高度、措施不到位的栏杆。在斜屋面边缘行走，也必须栓安全绳，人走到哪里安全绳就移动到那里。
5、高空作业，施工机具、材料、建筑垃圾等必须做防坠落措施：工具应采用专门的挂绳或工具袋进行绑牢。焊机等中大型机械应放置于安全、可靠、稳固、开敞的地方。
2)引下线:利用全部框架柱或剪力墙内钢筋作为防雷引下线,除柱内引出段钢筋与接闪带焊接外,其他作为引下线的柱内钢筋均绑扎或丝扣联接或焊接。在室外距地0.5m处安装若干接地连接板,供测量、接人工接地体和作等电位连接用。
3.内部防雷
1)将建筑物内钢构架和钢筋混凝土内的钢筋相互连接(实际上已由土建连接)。
2)进出建筑物的金属管线、竖直敷设的金属管道和金属物的顶端和底端与结构钢筋可靠连接。
防雷接地安全技术交底
编号
工程名称
XX
交底日期
XX
交底单位
XX
分项工程名称
防雷接地
交底提要
防雷接地引下线、屋面及门厅接闪器、屋面及门厅支架做法
交底内容：防雷接地下引下线、屋面及门厅接闪器、屋面及门厅支架做法
一、材料要求：
1.1、φ10、25x4热镀锌扁钢、防雷卡子
1.2、电焊条、沥青漆、防腐漆、银粉漆等。
6、屋面施工作业，务必注意防坠落，施工作业人员必须在2人及以上，（屋面防雷施工作业）边沿作业，班组长或负责人必须监护旁站。
7、屋面施工中遇到影响施工的防护设施时，未经同意、确认下不得私自拆卸防护设施。
8、雷季、雨天、屋面潮湿时，严禁作业。
9、机械、设备的电源搭接与拆除，必须满足规范要求，必须由专业电工持证操作，非专业人员禁止操作。
防雷接地技术交底
本表由施工单位填写
本表由施工单位填写
表C2-1
工程名称交底日期
施工单位分项工程
交底提要防雷、接地施工技术交底
将接线端子全部短路，慢摇摇把，调整测量标度盘，使指针返回零位，这时指针度盘零线，表盘零线大体重合，则说明仪表是好的。
用导线将E’、P’和C’连于仪表相应的端纽，如下图所示：
②测量注意事项
a 两人操作
b 被测电阻与辅助接地极三点所成直线不得与金属管道或邻近的架空线平行
c 测量时，被测电极应与电气设备断开
接地电阻测试仪不允许开路实验
四、防雷装置安装
4.1屋顶避雷带做法
本建筑物设置避雷带，采用ɸ10镀锌圆钢避雷带沿屋角、屋脊、屋檐和檐角等易受雷击的部位敷设，并在整个屋面组成不大于20m×20m或24m×16m的网格。
屋面所有金属物体应与避雷带焊接连通。
避雷带安装高度为150mm，距屋面边缘或女儿墙外侧为100mm，支持卡水平距离为1000mm，转角处间距为500mm。
屋面避雷带转角位与防雷引下线连接处必须有弧形过度，且焊接可靠。
屋面不同标高部位避雷带连接，利用结构钢筋焊接连通，用ɸ12镀锌圆钢暗敷焊接连通。
审核人交底人接受交底人。
