45nm节点的应力工程和版图环境的影响
半导体制程及摩尔定律
神秘的处理器制程工艺摩尔定律指导集成电路(IC，Integrated Circuit)工业飞速发展到今天已经40多年了。
在进入21世纪的第8个年头，各类45nm芯片开始批量问世，标志着集成电路工业终于迈入了低于50nm的纳米级阶段。
而为了使45nm工艺按时“顺产”，保证摩尔定律继续发挥作用，半导体工程师们做了无数艰辛的研究和改进—这也催生了很多全新的工艺特点，像大家耳熟能详的High-K、沉浸式光刻等等。
按照业界的看法，45nm工艺的特点及其工艺完全不同于以往的90nm、65nm，反而很多应用在45nm制程工艺上的新技术，在今后可能贯穿到32nm甚至22nm阶段。
今天就让我们通过一个个案例，来探索一下将伴随我们未来5年的技术吧。
你能准确说出45nm是什么宽度吗？得益于厂商与媒体的积极宣传，就算非科班出身，不是电脑爱好者的大叔们也能知道45nm比65nm更加先进。
但如果要细问45nm是什么的长度，估计很多人都难以给出一个准确的答案。
而要理解这个问题，就要从超大规模集成电路中最基本的单元—MOS(Metal Oxide Semiconductor金属氧化物半导体)晶体管说起。
我们用半导体制作MOS管就是利用其特殊的导电能力来传递0或者1的数字信号。
在栅极不通电的情况下，源区的信号很难穿过不导电的衬底到达漏区，即表示电路关闭(数字信号0)；如果在栅极和衬底间加上电压，那么衬底中的电荷就会在异性相吸的作用下在绝缘氧化层下大量聚集，形成一条细窄的导电区，使得源区和漏区导通，那么电流就可以顺利从源区传递到漏区了(信号1)。
这便是MOS最基本的工作原理。
在一块高纯硅晶圆上(在工艺中称为“P型半导体衬底”)通过离子扩散的方法制作出两个N型半导体的阱——通俗地讲P型是指带正电的粒子较多，N型则是带负电的粒子比较多。
再通过沉积、光刻、氧化、抛光等工艺制造成如图中所示的MOS管，两个阱的上方分别对应源区(source)和漏区(drain)，中间的栅区(gate)和下方的衬底中间用一层氧化绝缘层隔开。

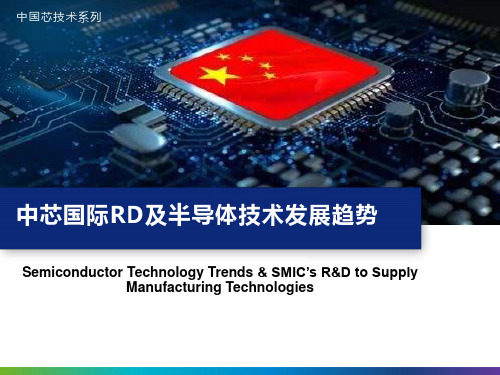

中芯国际RD及半导体技术发展趋势
