16线激光雷达原理
车载激光雷达工作原理
车载激光雷达工作原理
车载激光雷达的工作原理是利用激光雷达发射激光束，激光束在遇到物体后反射回激光雷达，从而计算出物体与激光雷达之间的距离、方向和速度等信息。
车载激光雷达主要用于自动驾驶车辆的导航、避障和建图等功能。
车载激光雷达的原理可以分为以下几个步骤：
1.发射激光束：激光雷达通过发射激光束来照射周围环境。
2.接收反射光束：当激光束遇到物体后，会反射回激光雷达。
激
光雷达通过接收反射光束来获取物体的位置信息。
3.分析数据：车载计算机对接收到的数据进行处理和分析，通过
计算出物体与车辆之间的距离、方向和速度等信息，从而实现对周围环境的感知和导航。
4.输出结果：车载计算机将处理后的数据输出到车辆控制系统或
其他相关设备中，用于自动驾驶车辆的导航、避障和建图等功能。
车载激光雷达具有高精度、高分辨率和高抗干扰能力等优点，因此在自动驾驶领域得到了广泛应用。
同时，车载激光雷达也存在一些缺点，如成本较高、对环境条件要求较高等。
禾赛PandarXT-16 16线中距机械式激光雷达 产品手册说明书
目录关于说明书 (1)安全提示 (2)1产品介绍 (8)1.1工作原理 (8)1.2结构描述 (9)1.3线束分布 (10)1.4技术参数 (11)2安装 (15)2.1机械安装 (15)2.2接口 (19)2.3接线盒（选配） (22)2.4使用 (26)3数据格式 (27)3.1点云数据包 (28)3.2GPS数据包 .................................................................................... 354网页控制 .. (41)4.1首页（Home） (42)4.2参数设置（Settings） (44)4.3点云输出角度设置（Azimuth FOV） (53)4.4运行状态数据（Operation Statistics） (56)4.5升级（Upgrade） (57)5通信协议 (58)6仪器维护 (59)7故障排查 (61)附录 I 线束分布数据 (64)附录 II 点云数据的绝对时间 (65)附录 III 供电指导 (70)附录 IV 法律申明 (72)关于说明书■ 使用提示∙使用产品前，请务必仔细阅读本说明书，并遵循说明书的指示操作产品，以避免导致产品损坏、财产损失、人身损害和/或违反产品保修条款。
∙本说明书不包含产品认证信息，请查看产品底部铭牌上的认证信息，并查询相应的认证警语。
∙如果将此激光雷达产品作为您产品的一部分，请务必向您产品的预期使用者提供本说明书，或提供说明书的获取方式。
∙此激光雷达产品用作最终产品的零部件之一。
最终产品提供者有责任根据最终产品的适用标准进行评估。
■ 获取渠道∙可通过以下方式获取说明书最新版本：∙访问禾赛科技官网的“下载”页面：https:///zh/download∙或联系禾赛科技销售人员∙或联系禾赛科技技术支持：*********************■技术支持如果遇到说明书无法解决的问题，请通过以下方式联系我们：*********************/zh/supporthttps:///HesaiTechnology（产品数据解析及源代码相关的问题，均可在对应的GitHub项目中提交）■ 图例警示：务必遵循的安全指示或正确操作方法注意：补充信息，以便更好地使用产品安全提示■ 特别警示激光安全外壳高温当心表面高温！接触可能导致灼伤。
激光雷达的工作原理
激光雷达的工作原理激光雷达是一种利用激光技术进行测距的高精度测量设备。
它可以通过发射激光束，并根据返回的反射信号计算出其距离、角度和速度等信息。
激光雷达工作原理概括起来可以分为三个主要步骤：发射激光束、接收反射信号和信号处理。
首先，激光雷达通过激光器发射一束脉冲激光束。
这个激光束通常是红外线激光，因为红外线具有较短的波长，能够提供更高的空间分辨率。
激光雷达通过激光器对激光进行调制，并通过准直和调焦光学器件将激光束聚焦到较小的点上，以提高激光束的功率密度。
接下来，激光束照射到目标物体上，一部分激光能量会被目标物体吸收，另一部分则会被反射回来。
激光雷达通过接收器接收到这些反射信号，并将其转化为电信号。
接收器通常装有光电二极管或光敏电阻等光电转换器件，用于将光信号转化为电信号。
最后，接收到的电信号会通过信号处理系统进行处理。
首先，会对电信号进行放大，以提高信号的强度。
然后，通过时间测量技术，可以计算出激光束从发射到被接收到的时间间隔，从而得知目标物体与激光雷达的距离。
通过连续发送脉冲激光和接收反射信号，可以获取一系列距离数据，从而形成目标物体的距离图像。
除了测量距离，激光雷达还可以通过测量返回光的频率改变来计算目标物体的速度。
这是基于多普勒效应的原理，即当目标物体相对于激光雷达运动时，反射光的频率会发生变化。
值得注意的是，激光雷达通常会以一个或多个旋转的激光束进行测量，以获取目标物体的全景图像。
它可以通过旋转激光器或将光束反射到一个旋转的镜子上实现这一点。
通过旋转测量，激光雷达可以获取物体的角度信息，并在三维坐标系中精确地定位目标物体。
总之，激光雷达是一种通过发射激光束并接收反射信号来测量距离、角度和速度的高精度测量设备。
它通过激光器发射激光束，接收器接收反射信号，并经过信号处理系统处理得到目标物体的相关信息。
激光雷达的工作原理不仅可以用于环境感知、地图制作等领域，还广泛应用于无人驾驶、工业自动化等领域，具有重要的应用价值。
激光雷达螺旋扫描原理
激光雷达螺旋扫描原理
激光雷达是现代化的传感器，它能够对物体进行高精度的距离测量和三维重建。
为了
实现高效率的探测，激光雷达采用了一种称为螺旋扫描的技术，这种技术可以极大地提高
激光雷达测量的速度和准确度。
螺旋扫描原理指的是激光雷达通过在横向和纵向同时运动的方式，不断改变扫描方向，以覆盖整个物体的表面并进行距离测量。
具体而言，激光雷达采用旋转的拱形扫描器将激
光束沿着水平方向发送到物体表面，形成一个水平扫描面。
扫描器沿垂直方向进行运动，
其角度与扫描线垂直。
通过这种方式，激光雷达可以在短时间内扫描到整个物体的表面，
得到高分辨率的三维点云数据，并能够准确计算每个点到激光雷达的距离。
螺旋扫描的优点是速度快、精度高、能够适应各种形态的物体，并且对于不同类型的
物体，可以灵活地调整扫描参数，以达到最优效果。
同时，由于激光雷达采用无接触式测量，因此可以避免传统测量方法中存在的人工测量误差，并大幅提高数据采集的效率和准
确性。
总的来说，螺旋扫描是激光雷达测量技术中最为重要的一种方法，它能够提高数据采
集效率和准确性，适用于各种形态的物体，因此被广泛应用于地形测绘、建筑结构分析、
车辆自动驾驶和机器人导航等领域。
激光雷达测距原理
激光雷达测距原理
激光雷达是一种利用激光技术进行测距的设备，它通过发射激光脉冲并测量激光脉冲返回的时间来计算目标物体与激光雷达之间的距离。
激光雷达测距原理主要包括激光发射、激光接收和距离计算三个部分。
首先，激光雷达通过激光发射器发射一束激光脉冲，这束激光脉冲会以光速向目标物体传播。
当激光脉冲照射到目标物体上时，部分激光能量会被目标物体吸收，而另一部分激光能量则会被目标物体反射回来。
其次，激光雷达的激光接收器会接收到目标物体反射回来的激光脉冲，并记录下激光脉冲返回的时间。
通过测量激光脉冲发射和返回的时间差，激光雷达可以计算出目标物体与激光雷达之间的距离。
最后，激光雷达利用光速恒定的特性，通过时间差和光速的乘积来计算出目标物体与激光雷达之间的距离。
这样，激光雷达就可以实现对目标物体的精准测距。
除了测距功能外，激光雷达还可以通过测量激光脉冲的反射强
度来获取目标物体的反射特性，从而实现对目标物体的识别和分类。
这使得激光雷达在自动驾驶、无人机、工业测量等领域有着广泛的
应用。
总的来说，激光雷达测距原理是利用激光脉冲的发射和接收时
间差来计算目标物体与激光雷达之间的距离，其精准度高、测量范
围广，是一种非常重要的测距技术。
随着激光技术的不断发展和成熟，相信激光雷达在未来会有更广泛的应用和发展。

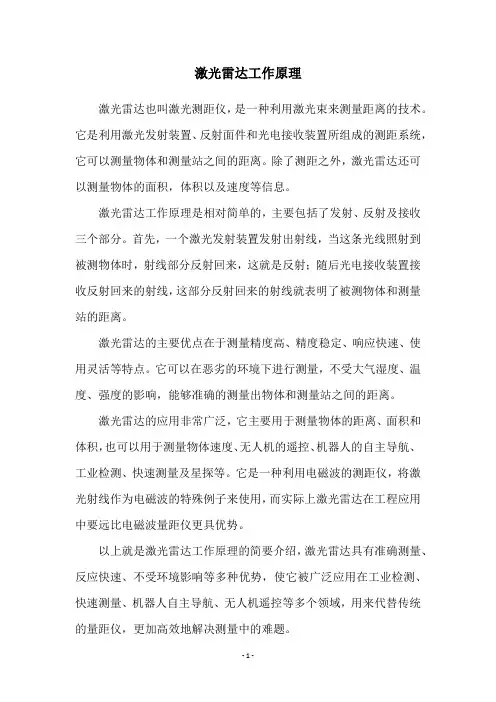

激光雷达工作原理
激光雷达工作原理
激光雷达也叫激光测距仪，是一种利用激光束来测量距离的技术。
它是利用激光发射装置、反射面件和光电接收装置所组成的测距系统，它可以测量物体和测量站之间的距离。
除了测距之外，激光雷达还可以测量物体的面积，体积以及速度等信息。
激光雷达工作原理是相对简单的，主要包括了发射、反射及接收三个部分。
首先，一个激光发射装置发射出射线，当这条光线照射到被测物体时，射线部分反射回来，这就是反射；随后光电接收装置接收反射回来的射线，这部分反射回来的射线就表明了被测物体和测量站的距离。
激光雷达的主要优点在于测量精度高、精度稳定、响应快速、使用灵活等特点。
它可以在恶劣的环境下进行测量，不受大气湿度、温度、强度的影响，能够准确的测量出物体和测量站之间的距离。
激光雷达的应用非常广泛，它主要用于测量物体的距离、面积和体积，也可以用于测量物体速度、无人机的遥控、机器人的自主导航、工业检测、快速测量及星探等。
它是一种利用电磁波的测距仪，将激光射线作为电磁波的特殊例子来使用，而实际上激光雷达在工程应用中要远比电磁波量距仪更具优势。
以上就是激光雷达工作原理的简要介绍，激光雷达具有准确测量、反应快速、不受环境影响等多种优势，使它被广泛应用在工业检测、快速测量、机器人自主导航、无人机遥控等多个领域，用来代替传统的量距仪，更加高效地解决测量中的难题。
激光雷达工作原理
激光雷达工作原理激光是 2 0世纪 6 0年代出现的最重大科学技术成就之一。
它的出现深化了人们对光的认识 ,扩大了光为人类服务的天地。
激光技术从它的问世到现在 ,虽然时间不长 ,但是由于它有着几个极有价值的特点 :高亮度性、高方向性、高单色性和高相干性。
激光雷达是激光技术与雷达技术相结合的产物。
由发射机、天线、接收机、跟踪架及信息处理等部分组成。
发射机是各种形式的激光器，如二氧化碳激光器、掺钕钇铝石榴石激光器、半导体激光器及波长可调谐的固体激光器等；天线是光学望远镜；接收机采用各种形式的光电探测器，如光电倍增管、半导体光电二极管、雪崩光电二极管、红外和可见光多元探测器件等。
激光雷达采用脉冲或连续波2种工作方式，探测方法分直接探测与外差探测。
首先明白一下激光雷达，激光雷达是以激光为光源，通过探测激光与被探测无相互作用的光波信号来遥感测量的．使用振动拉曼技术进行测量的激光雷达技术即为拉曼激光雷达，主要用于大气遥感测量。
拉曼激光雷达属于遥感技术的一种。
激光雷达作为一种主动遥感探测技术和工具已有近50 年的历史，目前广泛用于地球科学和气象学、物理学和天文学、生物学与生态保持、军事等领域。
其中，传统意义上的激光雷达主要用于陆地植被监测、激光大气传输、精细气象探测、全球气候预测、海洋环境监测等。
随着激光器技术、精细分光技术、光电检测技术和计算机控制技术的飞速发展，激光雷达在遥感探测的高度、空间分辨率、时间上的连续监测和测量精度等方面具有独到的优势。
激光雷达是以发射激光束探测目标的位置、速度等特征量的雷达系统。
从工作原理上讲，与微波雷达没有根本的区别：向目标发射探测信号(激光束),然后将接收到的从目标反射回来的信号(目标回波)与发射信号进行比较,作适当处理后,就可获得目标的有关信息,如目标距离、方位、高度、速度、姿态、甚至形状等参数,从而对飞机、导弹等目标进行探测、跟踪和识别。
根据探测技术的不同，激光雷达可以分为直接探测型和相干探测型两种。
激光雷达的工作原理
激光雷达的工作原理
激光雷达（Lidar）是一种通过发射激光束并测量其返回时间来检测和测量目标物体距离的传感器。
它通常用于测绘、机器人技术、无人驾驶等领域。
激光雷达的工作原理可以描述为以下几个步骤：
1. 激光发射：激光发射器会发射出一束高能激光束，激光束的波长通常在红外范围内（例如，常用的波长为905纳米），这可以提供较高的测距精度。
2. 激光束传播：激光束会以近乎直线的方式传播，并且在传播过程中会遇到各种障碍物，如建筑物、树木等。
这些障碍物会引起激光束的反射、散射或吸收。
3. 激光束接收：激光雷达系统中的接收器会探测到从目标物体反射回来的激光束。
接收器通常与激光发射器相对应，其位置可以使其能够接收到返回激光的信号。
4. 时间测量：接收到的返回激光信号会被传感器中的计时器测量，记录激光从发射到返回所经过的时间。
由于光速非常快（约为每秒30万公里），计时器必须具备很高的精度。
5. 距离计算：根据激光从发射到返回所经过的时间，可以通过光速及时间的关系计算出目标物体与激光雷达之间的距离。
这个过程需要考虑信号的传播时间以及光学设备的延迟等因素。
6. 数据处理：激光雷达会将测量得到的距离数据与激光束的方向信息（通常通过旋转激光雷达或使用多个激光束）结合起来，生成一个精确的目标物体三维空间坐标图。
这些数据可以用于建立环境模型、障碍物检测或导航等应用。
总结来说，激光雷达通过测量激光发射和返回之间的时间差，计算目标物体与激光雷达之间的距离，并结合激光束的方向信息，生成目标物体的三维坐标。
这种测距原理使得激光雷达成为了许多领域中重要的感知技术之一。
