阻波器滤波器自动测试仪
振动检测仪原理
振动检测仪原理振动检测仪是一种用于检测物体振动状态的仪器，其原理基于振动信号的采集和分析。
振动检测仪通常由加速度传感器、信号放大器、滤波器、模数转换器和数据处理器等组成。
加速度传感器是振动检测仪的核心部件，它通过检测物体上的加速度变化来获取振动信号。
加速度传感器通常采用压电式传感器或电容式传感器。
当振动信号作用于传感器时，传感器内部的机械构件(如质量块或弹簧)会产生相应的位移，从而改变传感器的电学参数，如电荷量或电容值。
传感器将这种位移转化为电信号输出，经过信号放大器放大后，输入到滤波器。
滤波器的作用是去除收到的振动信号中的噪声干扰，只保留主要的振动频率成分。
通常使用低通滤波器，将高频噪声滤除，以使得信号更加纯净。
滤波后的信号被送入模数转换器。
模数转换器将模拟信号转换为数字信号，使其可以被数据处理器处理。
模数转换器通常采用采样与保持电路和模数转换电路。
采样与保持电路将连续的模拟信号进行采样，将其离散化。
模数转换电路将离散化后的采样值转换为数字信号，即由连续变为离散的二进制码。
最后，数据处理器对转换后的数字信号进行分析处理。
处理的方法包括时域分析和频域分析。
时域分析可以通过分析振动信号的振幅、频率、周期和波形等参数来判断振动物体的运动状态。
频域分析可以将振动信号转换为频谱图，显示振动信号中各个频率成分的强弱情况，从而更直观地了解振动物体的运动特性。
综上所述，振动检测仪的原理是通过加速度传感器采集物体上的振动信号，经过信号放大、滤波、模数转换和数据处理等步骤，最终分析振动信号中的频率成分和振动参数，以获得目标物体的振动状态信息。

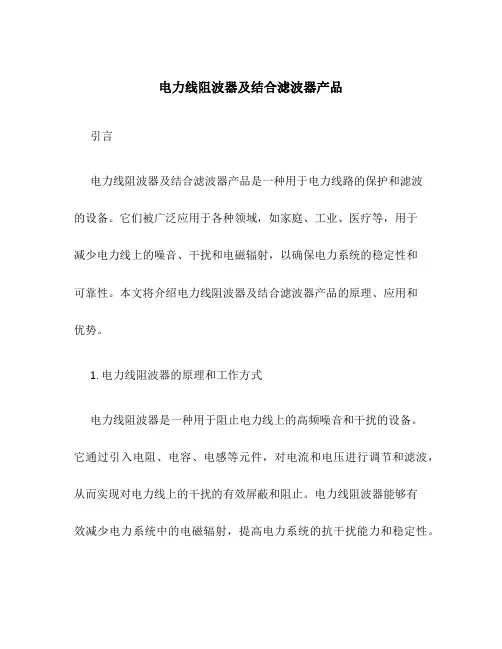

电力线阻波器及结合滤波器产品
电力线阻波器及结合滤波器产品引言电力线阻波器及结合滤波器产品是一种用于电力线路的保护和滤波的设备。
它们被广泛应用于各种领域，如家庭、工业、医疗等，用于减少电力线上的噪音、干扰和电磁辐射，以确保电力系统的稳定性和可靠性。
本文将介绍电力线阻波器及结合滤波器产品的原理、应用和优势。
1. 电力线阻波器的原理和工作方式电力线阻波器是一种用于阻止电力线上的高频噪音和干扰的设备。
它通过引入电阻、电容、电感等元件，对电流和电压进行调节和滤波，从而实现对电力线上的干扰的有效屏蔽和阻止。
电力线阻波器能够有效减少电力系统中的电磁辐射，提高电力系统的抗干扰能力和稳定性。
2. 结合滤波器的原理和工作方式结合滤波器是一种结合了阻波器和滤波器功能的设备。
它可以同时对电力线上的高频噪音和低频噪音进行滤波，从而实现对电力线上各种频率噪音的屏蔽和过滤。
结合滤波器通常包括多个滤波器单元，每个滤波器单元具有不同的工作频率范围和滤波特性，以适应不同的电力线噪音问题。
3. 电力线阻波器及结合滤波器产品的应用和优势电力线阻波器及结合滤波器产品在各个领域具有广泛的应用和优势。
3.1 家庭应用在家庭电力系统中，电力线阻波器及结合滤波器产品可以有效减少电子设备产生的高频噪音和干扰对其他设备的影响，提高家庭设备的工作稳定性和可靠性。
此外，它们还可以减少电力线上的电磁辐射，提供更好的电磁环境。
3.2 工业应用在工业领域，电力线阻波器及结合滤波器产品可以用于减少工业设备产生的电磁干扰对其他设备的影响，保证工业生产的稳定进行。
它们还可以提高工业设备的工作效率和寿命，降低维修和更换本钱。
3.3 医疗应用在医疗设备中，电力线阻波器及结合滤波器产品可以有效减少医疗设备产生的电磁干扰对其他设备和患者的影响，保证医疗设备的平安和可靠运行。
它们还可以提供更好的电磁环境，确保医疗设备的准确性和可靠性。
3.4 优势电力线阻波器及结合滤波器产品具有以下优势： - 高效滤波：能够滤除电力线上不同频率范围的噪音和干扰； - 简单安装：可以方便地安装在电力线路上，不需要对整个电力系统进行大规模改造； - 综合保护：能够综合保护电力系统免受外界噪音和干扰的影响，提高系统的稳定性和可靠性； - 节能环保：通过滤波和屏蔽电力线上的干扰，减少能量损耗和电磁辐射，实现节能环保。
高频线路阻波器和结合滤波器现场测试方法介绍及测试结果浅析
用 ２ｏｌ ５０ Ｖ摇表测 定 绝缘 电 阻。将 摇表 的接 地 端
频 加 工设 备 进 行 测 试 ， 早 发 现设 备故 障 ， 时 消 尽 及
子接 在调 谐 元 件的外 壳 上 ， 一 端依 次 接 到 不接 外 另 壳 的 端子 上 。在 检 查 调 谐 元 件 时应 将 强 流 线 圈 断
并 对 此 提 出一 些建 议 。 关键词 ： 高频 通道 阻波 器 结合滤波器 测 试 文 章编 号 ： ２ ０ ０ — １ — ３ Ｘ（ ０ ７）２ ０ ９ ０
中 图分 类 号 ： Ｍ７ １ Ｔ ＿ ７
文 献标 识 码 ： Ｂ
Ｉ ｔｏ ｕ ｔｏ ｏ Ｍ ｅｈ ｄ ｏ ｉ ｅ ｔ ｇｏ Ｈｉ ｈ ｆｅ ｕ ｎ ｙＬｉ ｅＴ ａ ｎ ｎ ｒ ｄ ｃｉ ｎ ｆ ｒ ｔ ｏ ｎ Ｓ ｔ Ｔ ｓｉ ｆ ｇ －ｒ ｑ ｅ ｃ ｅ ｎ ｎ ｒｐ ａ ｄ
１ 引 言
河南 电 网 ２ ０ Ｖ及 以上 输 电线 路 保 护 中 广 泛 ２ｋ
就测试 结果进 行初 浅 的分析 。 提 出一 些建议 。 并
采用 高 频保 护 。作 为线 路 的 主保 护 。 频保 护 可 以 高 实现 在 本 线路 全 范 围故 障无 时 限切 除故 障 ， 电力 在 系 统 中地位 十分 重 要 。但 近几 年 运 行统 计 显 示 ， 高
频 通道 加工 设 备 的 不正 常 工作 引 起 的 。 因此 ， 证 保
良好 ， 它们 之间 的连 接 是 否正确 。清 除 阻波 器上 的 灰 尘 和污 物 ， 检查 零 件 是否 完好 ， 各螺 丝 是 否 拧 紧 ， 各 焊 接 点 有 无 假 焊 现 象 。检 查 调谐 元 件 箱 是 否 严 密 ． 雷 器 固定 是否 牢 靠 等 。注 意 强流 线 圈 部 分 要 避 干净 ． 保证 接触 良好 。
变电站电力设备调试方案
变电站电力设备调试方案1、一次设备试验根据《电气装置安装工程电力设备交接试验标准》、《电力设备交接及预防性实验规程》和设备特性做好试验方案，并及时征得甲方、监理、运行验收单位的同意，充分考虑其要求，明确试验项目和标准，准备好各种试验仪器、仪表。
结合整个工程进度，配合一次设备安装进行各项电气试验。
试验时应仔细核对接线并设置隔离网、警示牌、接地线等有效安全防护措施，试验结束后应及时拆除试验接线，做好试验记录和填写试验报告。
试验时要注意不同季节的空气温度、湿度对试验结果的影响，特别注意断路器的特性试验应尽可能使用站内直流电源，避免调试电源系统对特性的影响。
2、控制、保护试验及接入监控系统、保护信息远传系统该部分分为继电保护设备特性和元件校验、继电保护及安全自动装置二次回路传动、与监控系统配合整体传动三大部分。
继电保护设备特性和元件校验属单屏试验，一般在盘柜就位后二次接线前进行，该部分要求采用站内正式直流系统电源，如遇到蓄电池未能及时安装的情况，可以采用直流充电机带临时负载的方式进行。
继电保护设备特性和元件校验主要采用广州昂立公司的微机保护测试仪等设备，其中高频保护的专用收发信机及高频通道（结合滤波器、阻波器、高频电缆等）测试，使用合肥仪器仪表厂的高频电平表和高频振荡器。
继电保护及安全自动装置二次传动主要包括下列回路的工作：为实现保护功能的系统性而在不同设备之间相连的逻辑回路、各保护装置的跳闸和信号回路、断路器、隔离开关的控制和信号回路、主变压器及高抗非电量-瓦斯、温度以及压力释放、风冷、有载调压等的控制和信号回路。
与监控系统配合整体传动的工作，是微机监控变电站的一项极其重要的工作。
监控系统信息获取方式有三种：一是通过通信接口与相应保护或自动装置相连，获取被测设备的状态信息；二是通过接入设置在一次或二次设备上的可动作接点，反映设备状态信息；三是接入交流模拟量直接监测系统潮流状态。
反映上述功能的回路及监控系统输出的控制回路是继保专业同监控系统配合的主要工作，在实际传动中通信接口的信息要一个一个的上送不能混淆，接点的信息量要传到位不能有死点，交流模拟量用仪表试验台通入模拟量保证监控系统的检测精度。
阻波器基本原理与测试方法
目录1、阻波器基本原理与测试方法2、论PLC通道传输衰耗的不对称性3、阻波器在相相耦合通道中的分流损耗4、阻波器故障隐蔽性及其危害5、调谐元件故障分析与判断6、载波通道理论小结与故障处理要点7、阻波器避雷器和调谐元件的选择与更换8、结合设备原理与测试阻波器基本原理与测试方法1．变电站母线的高频特性及其对载波通道的并联分流作用阻波器串联插入在母线与耦合电容器在输电线的接点之间，阻波器后边除母线外，还有隔离开关、断路器、互感器等。
母线上接有其他方向的线路以及变压器等。
同一母线其他输电线路无论是否复用载波通信，都对载波信号表现出一定的对地阻抗。
变压器、互感器、开关等具有对地杂散电容，母线自身除带有分布电容外，还有分布电感、分布电阻和电导。
这种具有分布参数的导体将所有高压设备的对地电容以及所有进出线的阻抗连接起来，形成一个非常复杂的网路，对不同的频率以及接在不同位置的线路，表现出不同的复阻抗。
这些复阻抗被称作母线或变电设备的对地高频等效阻抗，以Zb表示。
这一高频等效阻抗对于沿线路传来的载波信号而言，相当于与结合设备并联连连接，对于从结合设备发往线路的信号而言，这一阻抗则与线路并联（见下图）。
因此对于载波通道的任一方向的信号，变电站的高频阻抗都会产生并联分流的影响，使通道中的信号减小。
由于线路及结合设备具有一定数值的阻抗（例如400欧姆），变电站母线高频等效阻抗越小，所分掉的载波电流越大，阻抗越高，所分掉的电流越小。
只有隔离开关和接地刀闸打开时，才不会产生分流影响。
2．分流损耗2．1 分流损耗的本质变电站高频等效阻抗对载波通道的分流影响用分流损耗表示，分流损耗又称作变电站的介入损耗。
所谓介入损耗，顾名思义，就是这个具有分流作用的阻抗介入载波通道前后，载波通道（线路或结合设备）所获得功率相对比值的对数的10倍，如式（1）所示。
它反映的是收信功率的相对变化量，而不是收信功率绝对变化量（瓦数）的绝对电平值。
如果对公式中的分子分母同时除以1mW,那么分流损耗就从形式上化为通道介入上述分流阻抗前后两种状态下所获得的绝对功率电平的差值。
阻波器、结合滤波器自动测试仪
该仪器可对成品电池：充电放电短路保护内阻电池压降标识电阻热敏电阻容量等项目进行精确快速测试，测试时间仅需1秒HW5319A型阻波器、结合滤波器自动测试仪技术指标和使用说明书合肥华伟电子有限责任公司合肥市水湖路31号邮编：230061电话：0551 – 2826572传真：0551 - 2810120网址：目录1. 概述 (3)2. 主要技术参数 (4)2.1. 信号源 (4)2.2. 阻塞阻抗（Z） (3)2.3. 分流损耗（F） (5)2.4. 回波损耗（T） (5)2.5. 工作衰减（G） (5)2.6. 耦合电容器（CAP） (5)2.7. 线路侧标称阻抗（RX） (5)2.8. 电脑接口 (6)2.9. 电源 (6)2.10. 外形 (6)3. 测试方法 (6)3.1. 通电检查 (6)3.2 仪表接线 (5)3.3. 软件安装 (7)3.4. 阻波器测量 (8)3.4.１. 阻波器分流损耗测量 (8)3.4.２. 阻波器阻抗测量 (9)3.5. 结合滤波器测量 (9)3.5.1. 结合滤波器工作衰减测量 (9)3.5.2. 结合滤波器回波损耗测量 (9)3.5.3. 结合滤波器阻抗测量 (10)3.6. 电平测量 (10)3.7. 阻抗测量 (10)3.8. 操作要点 (10)4. 保修 (12)5. 附录 (12)5.1 电压(V)、电压电平(dB)和功率电平(dBm)的关系 (12)5.2 回波损耗AF、反射系数ρ、和实际阻抗Z的关系 (12)5.3 国家标准中对阻波器、结合滤波器的要求 (13)6. 仪表和附件 (14)1.概述：合肥华伟电子有限责任公司最新推出的HW5319A型阻波器、结合滤波器自动测试仪，采用全新设计理念，专为测量阻波器、结合滤波器的高频特性而设计的智能化、数字化仪表，只要接上测试线，不用看说明书，点点鼠标就能完成全部测试工作；比其它方法都简单、快捷、准确；还具有实时图形显示，可作通用扫频仪使用。
阻波器原理
阻波器原理
阻波器是一种用于减少或消除波动或振荡的装置，它在许多领域都有着广泛的
应用，包括电子工程、机械工程和水利工程等。
阻波器的原理是基于阻尼和反馈控制的理论，通过调节阻尼和反馈来实现对波动或振荡的控制。
阻波器的基本原理可以用一个简单的机械模型来说明。
假设有一个弹簧振子系统，当系统受到外力作用时，会产生振动。
如果在振动系统中引入阻尼器，它会通过消耗振动能量来减弱振动幅度，从而达到控制振动的目的。
类似地，电子领域中的阻波器也是通过引入阻尼和反馈控制来实现对信号波动的控制。
在电子工程中，阻波器通常用于控制信号的幅度和频率。
通过调节阻尼和反馈
参数，可以使信号在传输过程中减少衰减和失真，从而保持信号的稳定性和准确性。
在机械工程中，阻波器被广泛应用于减震和减振系统中，例如汽车避震器和建筑物减震装置等。
在水利工程中，阻波器也常用于河流和海岸防护工程中，通过减少波浪的能量来保护岸线和防止侵蚀。
阻波器的设计原理包括选择合适的阻尼材料和结构设计，以及合理的反馈控制
系统。
在电子领域，阻波器的设计需要考虑信号的频率响应和阻尼电路的稳定性；在机械领域，阻波器的设计需要考虑材料的耐磨性和结构的稳定性；在水利工程中，阻波器的设计需要考虑波浪的能量分散和反射特性。
总的来说，阻波器是一种通过阻尼和反馈控制来减少或消除波动或振荡的装置，它在多个领域都有着重要的应用价值。
通过合理的设计和调节，可以实现对信号、振动和波浪的精确控制，从而保证系统的稳定性和可靠性。
希望本文对阻波器的原理有所了解，谢谢阅读。
高频阻波器的作用
高频阻波器的作用
高频阻波器（也称高通滤波器）是一种电子滤波器，其主要作用是通过阻止低于设定截止频率的信号，同时允许高于截止频率的信号顺利通过。
高频阻波器在许多应用中发挥着重要作用，以下是一些主要应用场景：
1.通信系统：在无线通信系统中，高频阻波器可以用于滤除低频噪声信号，从而提高信号的质量和可靠性。
同时，在多信道通信系统中，高频阻波器也可以用于隔离不同频率的信号，防止相互干扰。
2.信号处理：在信号处理领域，高频阻波器可以用于提取信号中的高频成分，例如在图像处理中，高频阻波器可以用于提取图像的边缘信息。
此外，高频阻波器也可以用于消除信号中的低频噪声。
3.电源电路：在电源电路中，高频阻波器可以用于隔离电源输入和输出之间的高频干扰，从而提高电源的稳定性和可靠性。
4.音频系统：在音频系统中，高频阻波器可以用于调整音频信号的频率响应，例如通过过滤低频信号来改善扬声器的高频表现。
5.测试与测量：在测试与测量领域，高频阻波器可以用于滤除测试信号中的低频噪声，从而提高测量结果的准确性。
总之，高频阻波器在许多应用场景中具有非常重要的作用，通过阻止低频信号的传输，可以提高信号质量、防止干扰，并满足特定应用的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XZL-5阻波器滤波器自动测试仪使用说明书国家电力公司扬州电讯仪器厂华电扬州电力通讯设备公司一、概述XZL-5型阻波器滤波器自动测试仪是测试电力线阻波器滤波器的专用仪器，可直接测量阻波器阻抗Z和电阻分量R，消除了使用导纳电桥繁琐的操作和复杂的计算，可直接测量滤波器的工作衰耗和回波损耗。
采用单片机全自动控制，液晶显示，打印输出，特性参数曲线可显示、打印。
功能齐全，操作简单，抗干扰能力强，被测阻波器可吊下来测，也可不吊下来测，大大提高了测试效率和精确度。
该仪器解决了目前世界上在高电压区现场无法测量阻波器电阻分量R的难题，为推广应用国际电工委员会提倡使用以电阻分量R为指标的阻波器提供有效的现场测试手段。
二、主要功能1. 液晶显示屏显示特性曲线和频率；2. 直读阻抗、电阻、回波损耗、工作衰耗的测量结果；3. 测量阻波器的额定电感（Ltn）和品质因数（Q）4. 频率范围40～500kHz，在其范围内可任意设置；5. 频率间隔测量次数3～47次任选。
三、主要技术指标1. 测试精度(1) 阻波器在40kHz～500kHz频带内①当R在以下范围内应满足：R<300Ω时△R≤40Ω（绝对误差）300Ω<R≤500Ω时△R≤5% （相对误差）500Ω<R≤2kΩ时△R≤5% （相对误差）2kΩ<R≤4kΩ时△R≤5% （相对误差）4k<R≤5kΩ时R>5kΩ时△R≤10%可显示（相对误差）只作参考②当Z在以下范围内应满足:Z<300Ω时△Z≤40Ω（绝对误差）300Ω<Z≤500Ω时△Z≤5% （相对误差）500Ω<Z≤2kΩ时△Z≤5% （相对误差）2kΩ<Z≤4kΩ时△Z≤5% （相对误差）4K<Z≤5kΩ时Z>5kΩ时△Z≤10%可显示（相对误差）只作参考(2) 结合滤波器①频率响应范围：40kHz～500kHz②测量精度：A. 回波损耗: >12dB, <16dB :±1dB≥16dB, ≤20dB : ±1.5dB≥20dB: ±2 dB≤5dB, >22dB : 参考B. 工作衰耗：0～3dB : ±0.25dB>3dB : 参考2. 电源：⑴交流：220V±10% 50Hz⑵直流：机内自备12V 4AH蓄电池3. 环境条件：使用温度：0℃～35℃湿度80%极限条件：-20℃～45℃湿度90% 满足使用4. 仪器重量: 4.5kg5. 外形尺寸: 380×140×300 mm四、基本原理：本仪器采用微机控制，锁相振荡器产生40～500kHz的高频信号，送到阻波器、滤波器测量传感器,通过控制电路的控制进行测量,得到一组模拟量，经A/D转换后，送入计算机进行计算、分析、处理，最后由液晶显示屏、打印机输出。
附：原理框图（见图一）五、仪器面板说明图(二)1.仪器名称2.打印机3.线路侧测试端子4.电缆侧端子5.阻波器测试端子6.液晶显示屏7.制造厂名8. 充电指示 9键盘区 10.电源开关六、使用方法1.阻波器1) 仪表应水平或垂直放置，进行测量。
2) 阻波器吊下来测试时，将仪器的测试线，一端接阻波器的上桩头，一端接阻波器的下桩头。
请采用2米长的测试线，以确保精度。
阻波器不吊下来测试时(注意：只允许用直流电测量)，接线如图(三)。
把线路侧一头解开，把母线一头通过地刀接地，把阻波器解开的一端用红线（软线）引下来接入XZL-1测试仪，黑线接刀闸地即可，不管阻波器接地与否，测试时XZL-1仪器都不接地。
（使用15米长的测试线时，两根线要分开，不能绕成圈放在一起。
）3) 打开电源开关，屏幕显示阻波器测量主菜单（如不是，可按键盘区“阻/滤”键切换到此菜单下）：a.按“0”，根据屏幕上显示的条件对阻波器进行测试，弹出一个窗口显示Testing（正在进行测试），在窗口内显示现在测试的频率点。
正式测试时可听到轻微“嘀嗒”声；测试结束时，仪器发出“嘀、嘀、嘀”三声音响，告诉用户测试已结束。
测试结束后直接进入数据列表状态，显示阻抗Z和电阻分量R，按“↑”“↓”键可翻页查看阻波器数据；按“列表波形”键可看阻波器特性曲线，按“→”“←”键可切换查看阻抗曲线或电阻曲线。
按“打印”键，可打印出列表数据或波形。
在数据列表的时候，显示屏的下方显示：a)按“0”键屏幕显示24组数据存储位置，移动光标，再按‘回车’键可将本次测试数据以当前时间存储到相应位置。
b)按“1”键屏幕显示24组数据存储时间，移动光标，再按‘回车’键可将已保存的数据读出，以便查询和打印,或测试完毕后接上PC机进行处理。
b. 按“1”键，选择频段和测试频率间隔，屏幕提示：输入起始频率f0（40--498）要求输入起始测试频率，选择范围为40～498kHz任选，输入起始测试频率按回车后，屏幕提示：输入频率间隔△’f ：（1--99）要求输入测试频率间隔，选择范围为1kHz～99kHz任选，输入测试频率间隔按回车后，屏幕提示：输入测量次数NB:（3-47）要求输入测试频率间隔段数，选择范围为3～47段任选，输入数据后，您想要测试的条件已全部置好，如输入有误再按以上步骤重新输入，再按“0”键，即可进行测量。
c:按“2”键，显示测试数据，具体操作参看a中关于数据查询部分的说明。
(4).阻波器主线圈测试:1.测试前,将阻波器中的调谐装置断开,(红线接阻波器的上端，,黑线接阻波器的下端).2.按“阻/滤”变换键，可进入测试阻波器模式XZ.3.按“3”键,仪器进入测量主菜单：0、开始测试阻波器XZ1、设置频率参数40KHz ~500KHz△f=10KHz2、数据显示3、设置测量主线圈参数1.按“0”键开始测试,测试完毕仪器发出“滴、滴、滴”三声音响，测试结速。
屏幕出现数据列表状态，显示主线圈参数:品质因素: Q额定电感: Ltn固有电容: Cr自谐振频率: f0按打印键,打印出主线圈的参数.按“0”键屏幕显示24组数据存储位置，移动光标至本次测量阻抗Z电阻R存储位置，再按‘回车’键可将本次测试数据以当前时间存储到相应位置。
注:主线圈参数不可独立存储.2.结合滤波器测试结合滤波器时:1.要将结合滤波器线路侧与耦合电容连接处断开。
2.要将结合滤波器电缆侧与高频电缆连接处断开.3.拉开接地刀闸。
4.测试结合滤波器时仪器设置按结合滤波器标牌上的参数设置.1)将仪器测试线严格按线路侧、电缆侧接上结合滤波器（红线接滤波器的芯线,黑线接地）。
2) 按“阻/滤”变换键，可进入测试滤波器模式，屏幕显示结合滤波器测量主菜单：a.按“0”，根据幕上显示的条件对结合滤波器进行测试，同时弹一个窗口显示Testing(正在进行测试)，同时显示测试的频率点。
测试结束后，仪器发出“嘀、嘀、嘀”三声音响，告诉用户测试已结束。
测试结束后直接进入数据列表状态，显示滤波器的工作衰耗或回波损耗，按“↑”“↓”键可翻页查看滤波器的工作衰耗或回波损耗器数据；按“列表波形”键可看滤波器的工作衰耗或回波损耗器特性曲线。
按“打印”键，可打印出列表数据或波形。
在数据列表的时候，显示屏的下方显示：a)、按“0”键屏幕显示24组数据存储位置，移动光标，再按‘回车’键可将本次测试数据以当前时间存储到相应位置。
b)、按“1”键屏幕显示24组数据存储时间，移动光标，再按‘回车’键可将已保存的数据读出，以便查询和打印。
注: 按“2”“8”键移动光标, 按“4”“6”键在‘0～11’和‘12～23’之间翻页。
b. 按“1”键，设置频率参数，屏幕显示如下：输入起始频率f0（40--498）要求输入了起始测试频率，选择范围为40～498kHz任选，输入起始测试频率按回车后，屏幕提示：输入频率间隔△’f ：（1--99）要求输入测试频率间隔，选择范围为1kHz～99kHz任选，输入测试频率间隔按回车后，屏幕提示：输入测量次数NB:（3-47）要求输入测试频率间隔段数，选择范围为3～47段任选，输入数据后，您想要测试的条件已全部置好，如输入有误再按以上步骤重新输入，再按“0”键，即可进行测量。
c) 按“3”键，设置测量参数：选择测量(0－3)0.A线路侧回波损耗、1.B电缆侧回波损耗、2.C线路侧工作衰减3.D电缆侧工作衰减输入所选择方式后回车，屏幕提示：选择线路侧阻抗0、240Ω1、300Ω2、320Ω3、400Ω输入所选阻抗后按回车，屏幕提示：选择电缆侧阻抗0、100Ω1、75Ω选择线路耦合电容（0～6）：0、3300PF 1.3500PF 2、4500PF 3、5000PF4、6600PF5、 8000PF、6、10000PF输入所选电容容量后按回车d、屏幕显示你输入的测试条件，如有误，选择3，再重新输入。
再按“0”键，即可自动进行测试。
f、按“2”键显示测试数据，具体操作参看a中关于数据查询部分的说明。
3. 设置时间、日期在主菜单下按‘时钟’键，跳出一个对话窗口，依次输入二位年、月、日、时、分，按‘回车’键确认输入，按‘返回’键可不修改。
4. 用直流电进行测试时，只要断开交流电（拔掉电源插头），打开开关，就可以测试，操作方法同交流电测试时一样，为了增强抗干扰能力，提高测试精度，建议现场采用直流电测量。
5. 打印纸用完后，需重新装打印纸，可用拇指和食指用力抓紧打印机面板中间弹力塑料慢慢抽出，具体操作见打印机说明书。
6. 电池管理：本机自备一只12V4AH蓄电池和智能化充电管理电路，插上交流电，无论开关与否，充电指示灯亮，即为电池充电．为了延长电池寿命，仪器三个月不用，应充电一次。
建议即用即充,电池过度使用会影响电池寿命，一般充电24小时即可。
用直流测试时，屏幕提示电池电压，充满电后，电池电压BATTERY 应为12V以上。
当电池电压低于１０Ｖ时，屏幕显示＂Please Turn Off（请关机）＂不能正常测试时，必须立刻关掉电源开关，进行充电。
如电池损坏，更换电池方法为拧下上面板螺丝，打开上盖板，即可更换，注意：电源正负极不可接反，不可乱动其他部分，避免仪器工作不正常。
7.为方便用户测试，便于测试数据保存，本仪器可接入PC机,在PC机上进行数据处理，用户可选配PC机软件，具体操作说明见PC机软件帮助文件。
软件安装时,系统提示要更新系统程序,重新启动计算机,再进行安装,安装过程中如出现”注册文件EXPSRV.DLL时出错”点忽略即可。
软件安装时,系统提示要更新系统程序,重新启动计算机,再进行安装,安装过程中如出现”注册文件EXPSRV.DLL时出错”点忽略即可。
运行使用程序后，点击选择数据,屏幕出现以下界面：从电脑属性设备管理器中查看，本仪器连接的是串口几，选择通讯口点击读取数据，一次性将48组数据读入计算机，如选择了错误的通讯口，屏幕显示“与测试仪通信故障”，此时需关闭程序，重新运行应用程序。
