初中物理观察凸透镜成像的实验报告

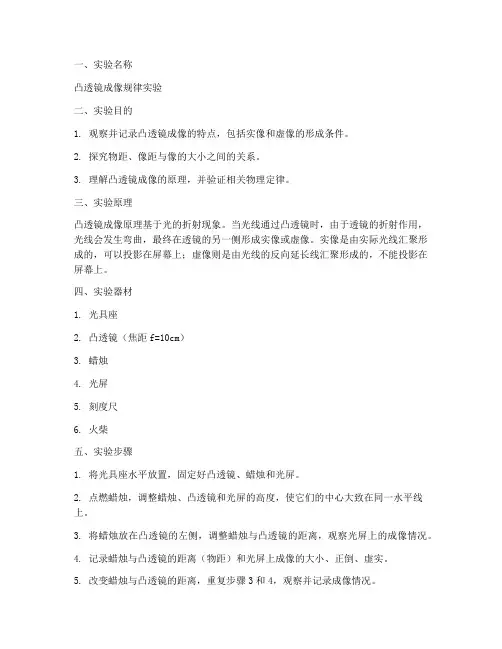

凸透镜成像实验报告单
一、实验名称凸透镜成像规律实验二、实验目的1. 观察并记录凸透镜成像的特点，包括实像和虚像的形成条件。
2. 探究物距、像距与像的大小之间的关系。
3. 理解凸透镜成像的原理，并验证相关物理定律。
三、实验原理凸透镜成像原理基于光的折射现象。
当光线通过凸透镜时，由于透镜的折射作用，光线会发生弯曲，最终在透镜的另一侧形成实像或虚像。
实像是由实际光线汇聚形成的，可以投影在屏幕上；虚像则是由光线的反向延长线汇聚形成的，不能投影在屏幕上。
四、实验器材1. 光具座2. 凸透镜（焦距f=10cm）3. 蜡烛4. 光屏5. 刻度尺6. 火柴五、实验步骤1. 将光具座水平放置，固定好凸透镜、蜡烛和光屏。
2. 点燃蜡烛，调整蜡烛、凸透镜和光屏的高度，使它们的中心大致在同一水平线上。
3. 将蜡烛放在凸透镜的左侧，调整蜡烛与凸透镜的距离，观察光屏上的成像情况。
4. 记录蜡烛与凸透镜的距离（物距）和光屏上成像的大小、正倒、虚实。
5. 改变蜡烛与凸透镜的距离，重复步骤3和4，观察并记录成像情况。
6. 将蜡烛放在凸透镜的焦点附近，观察成像情况。
7. 将蜡烛放在凸透镜的焦点左侧，观察成像情况。
8. 将蜡烛放在凸透镜的焦点右侧，观察成像情况。
六、实验现象1. 当蜡烛与凸透镜的距离大于2倍焦距时，光屏上出现倒立、缩小的实像。
2. 当蜡烛与凸透镜的距离等于2倍焦距时，光屏上出现倒立、等大的实像。
3. 当蜡烛与凸透镜的距离在焦距和2倍焦距之间时，光屏上出现倒立、放大的实像。
4. 当蜡烛与凸透镜的距离小于焦距时，光屏上出现正立、放大的虚像。
5. 当蜡烛放在凸透镜的焦点附近时，光屏上出现实像，但成像大小与蜡烛大小相近。
6. 当蜡烛放在凸透镜的焦点左侧时，光屏上出现实像，成像大小随着蜡烛向焦点靠近而逐渐增大。
7. 当蜡烛放在凸透镜的焦点右侧时，光屏上出现实像，成像大小随着蜡烛向焦点靠近而逐渐减小。
七、实验结论1. 凸透镜成像规律：当物距大于2倍焦距时，成倒立、缩小的实像；当物距等于2倍焦距时，成倒立、等大的实像；当物距在焦距和2倍焦距之间时，成倒立、放大的实像；当物距小于焦距时，成正立、放大的虚像。

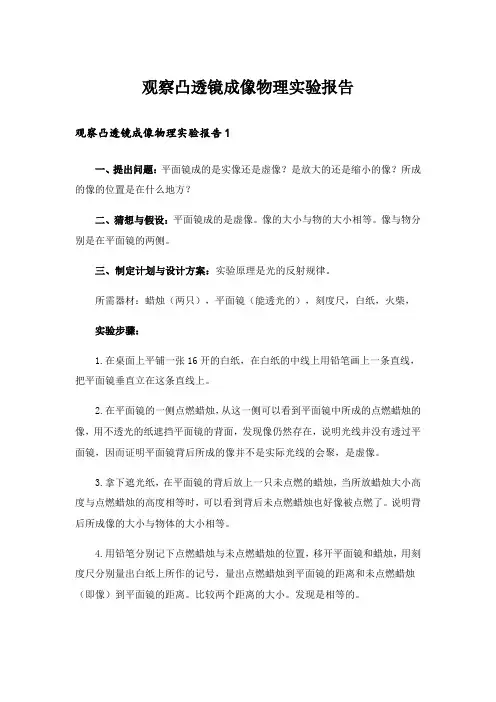

观察凸透镜成像物理实验报告
观察凸透镜成像物理实验报告观察凸透镜成像物理实验报告1一、提出问题：平面镜成的是实像还是虚像？是放大的还是缩小的像？所成的像的位置是在什么地方？二、猜想与假设：平面镜成的是虚像。
像的大小与物的大小相等。
像与物分别是在平面镜的两侧。
三、制定计划与设计方案：实验原理是光的反射规律。
所需器材：蜡烛（两只），平面镜（能透光的），刻度尺，白纸，火柴，实验步骤：1.在桌面上平铺一张16开的白纸，在白纸的中线上用铅笔画上一条直线，把平面镜垂直立在这条直线上。
2.在平面镜的一侧点燃蜡烛，从这一侧可以看到平面镜中所成的点燃蜡烛的像，用不透光的纸遮挡平面镜的背面，发现像仍然存在，说明光线并没有透过平面镜，因而证明平面镜背后所成的像并不是实际光线的会聚，是虚像。
3.拿下遮光纸，在平面镜的背后放上一只未点燃的蜡烛，当所放蜡烛大小高度与点燃蜡烛的高度相等时，可以看到背后未点燃蜡烛也好像被点燃了。
说明背后所成像的大小与物体的大小相等。
4.用铅笔分别记下点燃蜡烛与未点燃蜡烛的位置，移开平面镜和蜡烛，用刻度尺分别量出白纸上所作的记号，量出点燃蜡烛到平面镜的距离和未点燃蜡烛（即像）到平面镜的距离。
比较两个距离的大小。
发现是相等的。
四、自我评估：该实验过程是合理的，所得结论也是正确无误。
做该实验时最好是在暗室进行，现象更加明显。
误差方面应该是没有什么误差，关键在于实验者要认真仔细的操作，使用刻度尺时要认真测量。
五、交流与应用：通过该实验我们已经得到的结论是，物体在平面镜中所成的像是虚像，像的大小与物体的大小相等，像到平面镜的距离与物体到平面镜的距离相等。
像与物体的连线被平面镜垂直且平分。
例如，我们站在穿衣镜前时，我们看穿衣镜中自己的像是虚像，像到镜面的距离与人到镜面的距离是相等的，当我们人向平面镜走近时，会看到镜中的像也在向我们走近。
我们还可以解释为什么看到水中的物像是倒影。
平静的水面其实也是平面镜，等等。
观察凸透镜成像物理实验报告2探究课题；探究平面镜成像的特点。
凸透镜成像规律实验报告
实验报告：凸透镜成像规律
姓名：班级：实验日期：年月日
同组人姓名
实验目的：
1．观察凸透镜成缩小实像、放大实像、虚像的条件；
2．距的变化引起像的大小和像距的变化。
实验器材：
光具座、蜡烛、凸透镜(f=10cm)、光屏、火柴
实验步骤：
(凸透镜焦距 f =10cm)
1．凸透镜固定在光具座的中央，蜡烛和光屏放在凸透镜的两侧。
点燃蜡烛，使火焰、透镜光屏的中心在同一高度；
2．将蜡烛放在离凸透镜尽量远的位置，移动光屏直到光屏上出现边缘清晰的蜡烛的像为止；记录下蜡烛到凸透镜的距离、像的大小和倒正；
3．将蜡烛向凸透镜移近一段距离，重复上述操作，直到不能在屏上得到蜡烛的像；
4．继续把蜡烛向凸透镜靠近，试着用眼睛观察像在何处像是怎样的
实验数据：
实验结论：凸透镜成像的几种情况：
延伸探究：
1、像的上下左右有何变化
2、物距越远，像距怎样变，像怎样变
2、用一张不透明的纸放在凸透镜和蜡烛之间，观察像有何变化。

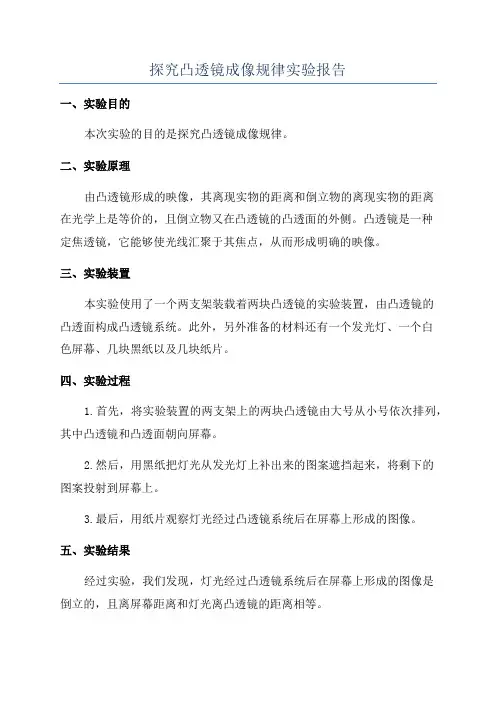

探究凸透镜成像规律实验报告
探究凸透镜成像规律实验报告
一、实验目的
本次实验的目的是探究凸透镜成像规律。
二、实验原理
由凸透镜形成的映像，其离现实物的距离和倒立物的离现实物的距离
在光学上是等价的，且倒立物又在凸透镜的凸透面的外侧。
凸透镜是一种
定焦透镜，它能够使光线汇聚于其焦点，从而形成明确的映像。
三、实验装置
本实验使用了一个两支架装载着两块凸透镜的实验装置，由凸透镜的
凸透面构成凸透镜系统。
此外，另外准备的材料还有一个发光灯、一个白
色屏幕、几块黑纸以及几块纸片。
四、实验过程
1.首先，将实验装置的两支架上的两块凸透镜由大号从小号依次排列，其中凸透镜和凸透面朝向屏幕。
2.然后，用黑纸把灯光从发光灯上补出来的图案遮挡起来，将剩下的
图案投射到屏幕上。
3.最后，用纸片观察灯光经过凸透镜系统后在屏幕上形成的图像。
五、实验结果
经过实验，我们发现，灯光经过凸透镜系统后在屏幕上形成的图像是
倒立的，且离屏幕距离和灯光离凸透镜的距离相等。
六、结论
我们通过实验，确定凸透镜的成像规律：灯光经过凸透镜系统后在屏幕上形成的图像是倒立的，且离屏幕距离和灯光离凸透镜的距离相等。

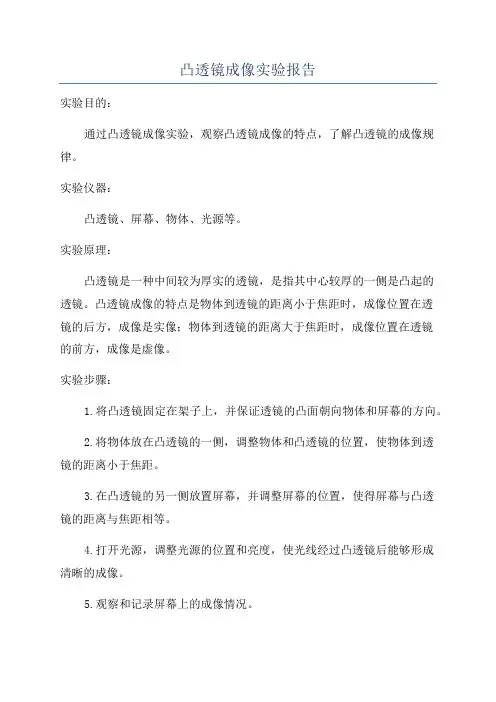

凸透镜成像实验报告
凸透镜成像实验报告实验目的：通过凸透镜成像实验，观察凸透镜成像的特点，了解凸透镜的成像规律。
实验仪器：凸透镜、屏幕、物体、光源等。
实验原理：凸透镜是一种中间较为厚实的透镜，是指其中心较厚的一侧是凸起的透镜。
凸透镜成像的特点是物体到透镜的距离小于焦距时，成像位置在透镜的后方，成像是实像；物体到透镜的距离大于焦距时，成像位置在透镜的前方，成像是虚像。
实验步骤：1.将凸透镜固定在架子上，并保证透镜的凸面朝向物体和屏幕的方向。
2.将物体放在凸透镜的一侧，调整物体和凸透镜的位置，使物体到透镜的距离小于焦距。
3.在凸透镜的另一侧放置屏幕，并调整屏幕的位置，使得屏幕与凸透镜的距离与焦距相等。
4.打开光源，调整光源的位置和亮度，使光线经过凸透镜后能够形成清晰的成像。
5.观察和记录屏幕上的成像情况。
实验结果：根据实验步骤进行操作后，我们观察到了不同条件下的凸透镜成像情况。
当物体到透镜的距离小于焦距时，我们发现透镜的后方形成了清晰的实像；而当物体到透镜的距离大于焦距时，我们观察到透镜的前方形成了清晰的虚像。
同时，我们还发现随着物体到透镜的距离的变化，成像的位置也发生了相应的变化。
实验讨论：通过观察实验结果1.凸透镜成像的特点是物体到透镜的距离小于焦距时，成像位置在透镜的后方，成像是实像；物体到透镜的距离大于焦距时，成像位置在透镜的前方，成像是虚像。
2.此实验中凸透镜的焦距起到了关键的作用，焦距的大小决定了成像的位置和形式。
3.光源的位置和亮度也对成像的质量有一定影响，适当的光源位置和亮度能够使成像更加清晰。
实验总结：通过凸透镜成像实验，我们深入了解了凸透镜的成像规律，并通过实验观察和记录了凸透镜成像的特点。
实验结果与理论一致，验证了凸透镜成像的规律。
同时，实验过程中也需要注意保持准确的实验操作和观察，以获得准确的实验结果。

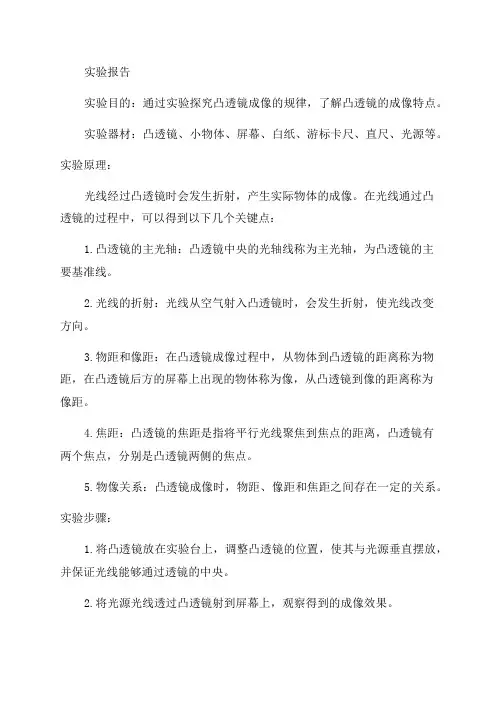

八年级物理《探究凸透镜成像的规律》实验报告
实验报告实验目的：通过实验探究凸透镜成像的规律，了解凸透镜的成像特点。
实验器材：凸透镜、小物体、屏幕、白纸、游标卡尺、直尺、光源等。
实验原理：光线经过凸透镜时会发生折射，产生实际物体的成像。
在光线通过凸透镜的过程中，可以得到以下几个关键点：1.凸透镜的主光轴：凸透镜中央的光轴线称为主光轴，为凸透镜的主要基准线。
2.光线的折射：光线从空气射入凸透镜时，会发生折射，使光线改变方向。
3.物距和像距：在凸透镜成像过程中，从物体到凸透镜的距离称为物距，在凸透镜后方的屏幕上出现的物体称为像，从凸透镜到像的距离称为像距。
4.焦距：凸透镜的焦距是指将平行光线聚焦到焦点的距离，凸透镜有两个焦点，分别是凸透镜两侧的焦点。
5.物像关系：凸透镜成像时，物距、像距和焦距之间存在一定的关系。
实验步骤：1.将凸透镜放在实验台上，调整凸透镜的位置，使其与光源垂直摆放，并保证光线能够通过透镜的中央。
2.将光源光线透过凸透镜射到屏幕上，观察得到的成像效果。
3.在实验过程中，可以调整光源的位置、移动物体和屏幕的距离等因素来观察成像效果的变化。
4.记录下实验数据，并将实验结果整理归纳。
实验数据记录：通过实验观察记录下以下数据：1.不同物距下的成像效果：记录不同物体与凸透镜之间的距离以及出现的成像效果，包括物体的大小、清晰度等。
2.不同凸透镜的焦距下的成像效果：记录使用不同焦距的凸透镜时的成像结果，观察成像点的位置和清晰度。
实验结果归纳：根据实验数据的观察和记录，可以得出以下结论：1.当物体与凸透镜的距离增大时，成像点的位置将向凸透镜移动，并逐渐变小。
2.当物体位于焦点附近时，成像点将出现在无穷远处，并且成像会逐渐模糊。
3.当物体位于焦点和凸透镜之间时，成像点将位于凸透镜的同侧，成像大小将大于物体。
4.当物体位于焦点和凸透镜之间时，成像点将位于凸透镜的反侧，成像大小将小于物体。
结论：通过实验观察和数据整理分析，可以得出以下结论：1.凸透镜的焦点是将平行光线聚焦到的位置，焦距越大，成像大小和清晰度也会相应增加。
凸透镜成像规律实验报告
凸透镜成像规律实验报告一、实验目的探究凸透镜成像的规律，了解物距、像距和像的性质之间的关系。
二、实验原理凸透镜成像遵循光的折射原理。
当光线通过凸透镜时会发生折射，从而形成不同性质的像。
三、实验器材凸透镜、蜡烛、光屏、光具座、火柴。
四、实验步骤1、安装器材将蜡烛、凸透镜和光屏依次安装在光具座上，使三者的中心大致在同一高度，以保证蜡烛的像能成在光屏的中心。
2、测量物距记录蜡烛到凸透镜的距离，即物距（u）。
3、点燃蜡烛用火柴点燃蜡烛，调整凸透镜和光屏的位置，直到在光屏上出现清晰的像。
4、记录像距和像的性质观察光屏上的像，记录像到凸透镜的距离，即像距（v），并描述像的性质，包括正立或倒立、放大或缩小、实像或虚像。
5、改变物距分别将蜡烛移到不同的位置，重复步骤 3 和 4，记录多组数据。
五、实验数据｜物距（u）｜像距（v）｜像的性质｜｜｜｜｜｜ u ＞ 2f ｜ f ＜ v ＜ 2f ｜倒立、缩小、实像｜｜ u ＝ 2f ｜ v ＝ 2f ｜倒立、等大、实像｜｜ f ＜ u ＜ 2f ｜ v ＞ 2f ｜倒立、放大、实像｜｜ u ＝ f ｜不成像｜｜｜ u ＜ f ｜｜正立、放大、虚像｜六、实验分析1、当物距大于二倍焦距（u ＞ 2f）时，像距在一倍焦距和二倍焦距之间（f ＜ v ＜ 2f），成倒立、缩小的实像。
这在生活中的应用比如照相机，通过调整物距和像距来拍摄远处的景物，使其在底片上成缩小的实像。
2、当物距等于二倍焦距（u ＝ 2f）时，像距也等于二倍焦距（v ＝2f），成倒立、等大的实像。
3、当物距在一倍焦距和二倍焦距之间（f ＜ u ＜ 2f）时，像距大于二倍焦距（v ＞ 2f），成倒立、放大的实像。
这就像投影仪的工作原理，将幻灯片上的图像通过凸透镜放大并投射在屏幕上。
4、当物距等于一倍焦距（u ＝ f）时，不成像。
5、当物距小于一倍焦距（u ＜ f）时，成正立、放大的虚像。
放大镜就是利用这个原理，将物体放在凸透镜的焦距以内，看到放大的虚像。
透镜成像实验报告总结(3篇)
第1篇一、实验目的本次实验旨在探究凸透镜成像的规律，观察不同物距下凸透镜所成的像的特点，分析像距与物距之间的关系，并总结凸透镜成像的基本规律。
二、实验器材1. 凸透镜（焦距f为10cm）2. 光具座3. 蜡烛4. 光屏5. 火柴三、实验步骤1. 将凸透镜固定在光具座的中央，蜡烛和光屏分别放在凸透镜的两侧。
2. 点燃蜡烛，调整蜡烛、透镜和光屏的高度，使它们的中心大致在同一高度。
3. 将蜡烛放置在离凸透镜较远的位置，移动光屏，直至在光屏上得到蜡烛的清晰像，记录下蜡烛到凸透镜的距离（物距u）和像的大小、倒正。
4. 将蜡烛向凸透镜靠近一段距离，重复上述操作，直到不能在屏上得到蜡烛的像。
5. 继续将蜡烛向凸透镜靠近，观察像的位置和特点。
四、实验数据1. 当物距u大于2倍焦距（2f）时，像为倒立、缩小的实像，像距v位于1倍焦距（f）和2倍焦距（2f）之间。
2. 当物距u等于2倍焦距（2f）时，像为倒立、等大的实像，像距v等于2倍焦距（2f）。
3. 当物距u介于1倍焦距（f）和2倍焦距（2f）之间时，像为倒立、放大的实像，像距v大于2倍焦距（2f）。
4. 当物距u小于1倍焦距（f）时，像为正立、放大的虚像，像距v为负值，物像同侧。
五、实验结果分析1. 当物距u大于2倍焦距（2f）时，物体通过凸透镜所成的像为倒立、缩小的实像。
随着物距的增加，像距逐渐减小，像的大小也逐渐减小。
2. 当物距u等于2倍焦距（2f）时，物体通过凸透镜所成的像为倒立、等大的实像。
此时，像距等于2倍焦距（2f）。
3. 当物距u介于1倍焦距（f）和2倍焦距（2f）之间时，物体通过凸透镜所成的像为倒立、放大的实像。
随着物距的减小，像距逐渐增大，像的大小也逐渐增大。
4. 当物距u小于1倍焦距（f）时，物体通过凸透镜所成的像为正立、放大的虚像。
此时，像距为负值，物像同侧。
六、实验结论1. 凸透镜成像规律：当物距u大于2倍焦距（2f）时，成倒立、缩小的实像；当物距u等于2倍焦距（2f）时，成倒立、等大的实像；当物距u介于1倍焦距（f）和2倍焦距（2f）之间时，成倒立、放大的实像；当物距u小于1倍焦距（f）时，成正立、放大的虚像。
