113 铁磁谐振的基本原理
铁磁谐振原理
（1）铁磁谐振是电力系统自激振荡的一种形式，是由于变压器、电压互感器等铁磁电感的饱和作用续性、高幅值谐振过电压现象。
其主要特点为：1、谐振回路中铁心电感为非线性的，电感量随电流增大、铁心饱和而下降；2、铁磁谐振需要一定的激发条件，使电压、电流幅值从正常工作状态转移到谐振状态。
如电源电压暂时升高、系统受到较强烈的电流冲击等；3、铁磁谐振存在自保持现象。
激发因素消失后，铁磁谐振过电压仍然可以继续长期存在；4、铁磁谐振过电压一般不会非常高，过电压幅值主要取决于铁心电感的饱和程度。
(2)中文词条名：铁磁谐振过电压现象和消除办法是什么？英文词条名：答：现象：三相电压不平衡，一或两相电压升高超过线电压。
消除办法：改变系统参数。
（1）断开充电断路器，改变运行方式。
（2）投入母线上的线路，改变运行方式。
（3）投入母线，改变接线方式。
（4）投入母线上的备用变压器或所用变压器。
（5）将TV开口三角侧短接。
（6）投、切电容器或电抗器。
发生铁磁谐振的防范措施中国电力网 2008年1月9日13:47 来源：点击直达中国电力社区110 kV良站10 kV系统为中性点不接地系统，在10 kV系统出现A相单相接地时，发生10 kV母线干式电压互感器烧坏的故障。
事后检查，母线电压互感器本体炸裂、内部绝缘物喷出，非接地相B、C相一次熔丝熔断，母线电压互感器的避雷器未动作，中性点所接消谐电阻正常，中性点绝缘正常，励磁特性在正常范围，二次回路绝缘正常。
现分析单相接地时，电压互感器烧坏及铁磁谐振产生的原因。
电力系统中存在着许多储能元件，当系统进行操作或发生故障时，变压器、互感器等含铁芯元件的非线性电感元件与系统中电容串联可能引起铁磁谐振，对电力系统安全运行构成危害。
在中性点不接地的非直接接地系统中，铁磁式电压互感器引起的铁磁谐振过电压是常见的，是造成事故较多的一种内部过电压。
这种过电压轻则使电压互感器一次熔丝熔断，重则烧毁电压互感器，甚至炸毁瓷绝缘子及避雷器造成系统停运。
铁磁谐振
在中性点经消弧线圈接地系统中，单相接地不会导致保护出口跳闸来切除故障，因此也不会出现重合闸动作 信号，并且由于消弧线圈的补偿作用，较小的短路电流不至于烧损导线或电缆而发展为断线故障。按照调度规程 的要求，单相接地故障可有2h的处理时间。虽然弧光接地所引起的过电压可能导致消弧线圈与接地点电容形成串 联谐振 。
感谢观看
总结
随着国家电公司对调度自动化基础数据综合整治工作的深入进行，调控中心所汇集的电运行监控信息的准确 性、可靠性、实时性、全面性得到大幅提高，这为调控员快速识别、分析、处理各类电异常、故障、事故提供了 更广的视角。通过实践证明：利用越限报警、保护装置告警、消弧线圈动作信息、故障母线及其相邻母线的三相 电压和电压幅值的综合判据能够快速地辨识出铁磁谐振，为调控员及时正确处理谐振事故，防止损失扩大赢得了 宝贵的时间 。
介绍
虽然铁磁谐振在国内外已有很多研究成果，在电运行中也采取了许多消谐措施，但小电流接地系统的铁磁谐 振事故却依然频繁发生。当调控员误将铁磁谐振当成接地或断线故障进行排查而延迟事故处理时，一次设备往往 会发生严重损坏 。
主要特点
1、谐振回路中铁心电感为非线性的，电感量随电流增大、铁心饱和而趋于平稳； 2、铁磁谐振需要一定的激发条件，使电压、电流幅值从正常工作状态转移到谐振状态。如电源电压暂时升高、 系统受到较强烈的电流冲击等； 3、铁磁谐振存在自保持现象。激发因素消失后，铁磁谐振过电压仍然可以继续长期存在； 4、铁磁谐振过电压一般不会非常高，过电压幅值主要取决于铁心电感的饱和程度。
2）用5s时间观察故障母线的三相电压并判断该母线上若干线路的有功值相对于其电流值是否正常，以排除 电压互感器故障的可能性。
3）用10s时间根据故障母线三相电压的实时显示值判断是否为谐振事故，依据为其中一相电压略升高或降低， 另两相降低为0或升高至1.2倍线电压，且恒定无波动；或经主变压器高压侧相连分列运行的低压相邻母线的三相 电压出现明显三相不平衡。出现以上2种特征中的任意1种即为谐振事故。如果由于遥测数据缺失等原因导致无法 观察到上述特征，调控员可继续用5～10min时间进行单相接地、断线等故障的判断和排查，同时观察越限报警和 大量保护装置的异常报警“动作/复归”信号是否多次成对出现，出现2次及以上即可判定为谐振事故。
铁磁谐振
铁磁谐振，是电力系统自激振荡的一种形式，是由于变压器、电压互感器等铁磁电感的饱和作用引起的持续性、高幅值谐振过电压现象。
1、谐振回路中铁心电感为非线性的，电感量随电流增大、铁心饱和而趋于平稳；2、铁磁谐振需要一定的激发条件，使电压、电流幅值从正常工作状态转移到谐振状态。
如电源电压暂时升高、系统受到较强烈的电流冲击等；3、铁磁谐振存在自保持现象。
激发因素消失后，铁磁谐振过电压仍然可以继续长期存在；4、铁磁谐振过电压一般不会非常高，过电压幅值主要取决于铁心电感的饱和程度。
铁磁谐振的常用消除办法1)PT一次的中性点加装阻尼电阻。
该方法在已广泛采用，生产定型产品的厂家比较多，在实际运用中都取得了满意的效果。
如西安电瓷厂生产的RXQ系列消谐器，该消谐器串接于PT一次绕组中性点与地之间，内部材料为大容量的非线性碳化硅电阻片及散热片等串联组装于瓷套内而成。
其工作原理为：在低压下消谐器呈高电阻值(可达几百千欧)使谐振在起始阶段不易发展，单相接地时，消谐器上出现千余伏电压，它的非线性电阻下降，使其不影响接地保护的工作。
铁磁谐振的几个特点1)对于铁磁谐振电路，在相同的电源电势作用下回路可能不只一种稳定的工作状态。
电路到底稳定在哪种工作状态要看外界冲击引起的过渡过程的情况。
2)PT的非线性铁磁特性是产生铁磁谐振的根本原因，但铁磁元件的饱和效应本身也限制了过电压的幅值。
此外回路损耗也使谐振过电压受到阻尼和限制。
当回路电阻大于一定的数值时，就不会出现强烈的铁磁谐振过电压。
3)串联谐振电路来说，产生铁磁谐振过电压的的必要条件是因此铁磁谐振可在很大的范围内发生。
4)维持谐振振荡和抵偿回路电阻损耗的能量均由工频电源供给。
为使工频能量转化为其它谐振频率的能量，其转化过程必须是周期性且有节律的，即…1/2(1，2，3…)倍频率的谐振。
5)铁磁谐振对PT的损坏。
电磁谐振(分频)一般应具备如下三个条件。
①铁磁式电压互感器(PT)的非线性效应是产生铁磁谐振的主要原因。
铁磁谐振定义
铁磁谐振是指一种物理现象，主要发生在带有铁磁元件的电路中，是由铁磁元件的非线性电感和铁磁元件的电磁耦合所引起的。
铁磁谐振具体指的是：当外施正弦交流电压加到电路中时，与铁磁元件的矫顽力Hc和磁滞回线宽度Br的乘积成正比，与其他因素无关。
这个现象被称为铁磁谐振。
铁磁谐振在电力系统中，当电压互感器铁芯饱和时可能发生，此时过激和谐波谐振也属于铁磁谐振。
为了避免铁磁谐振现象，通常会采取以下措施：
1.采用不带铁芯的电感元件或采用电容、电阻元件构成无源滤波
器，或者采用同步调相机、晶闸管等元件以构成有源滤波器。
2.尽量减小电压互感器的容量，采用电容补偿的方法使回路中发
生谐振时，因电容与电压互感器电感构成并联关系，可减小电压互感器容抗，从而降低产生铁磁谐振的电压。
3.在电压互感器二次侧开口三角形绕组两端并联阻尼电阻，同时
将开口三角形绕组两端对地并联电容器，以减小正常运行时三角形绕组中的电流。
4.在电压互感器二次侧开口三角形绕组两端并联阻尼电阻，同时
将开口三角形绕组两端对地并联电容器，以减小正常运行时三角形绕组中的电流。
请注意，以上信息仅供参考，如出现具体问题，建议咨询相关领域专家或使用相关领域的专业设备进行解决。

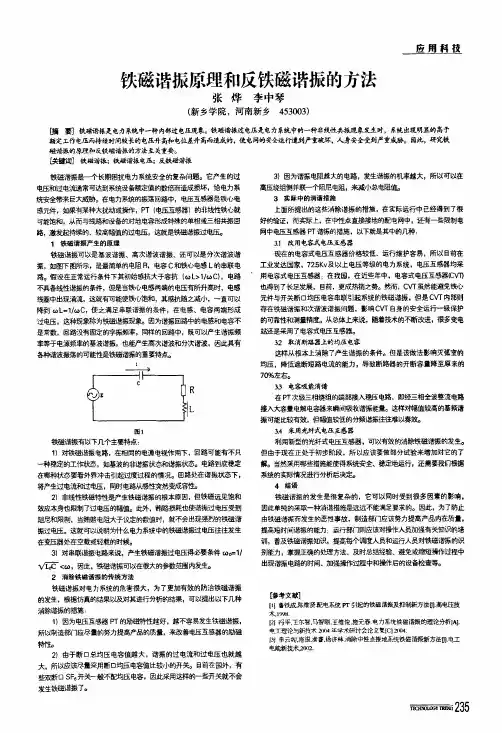

铁磁谐振原理和反铁磁谐振的方法
铁磁谐振原理和反铁磁谐振的方法张烨李中琴(新乡学院，河南新乡453003)应甩科技睛蓟铁磁谐振是电力系统中一种内部过电压现象。
钦磁谐振过电压是电力系统中的一种非线幢共据现象发生时，系统出现明显的高于额定工作,grx而持续时间较长的电压升高和电位差升高而造成的，使电网的安全运行遭到严重破坏，人身安全受到严重威胁。
因此，研究铁磁谐振的原理和反铁磁谐强的方法至关重要。
￡；c；键阕]铁磁{毒撂；铁磁谐据电压；反皴磁谐振铁磁谐振是一个长期困扰电力系统安全的复杂问题。
它产生的过电压和过电流通常可达到系统设备额定值的数倍而造成损坏，给电力系统安全带来巨大威盼。
在电力系统的振荡回路中，电压互感器是铁心电感元件，如果有某种大扰动或操作，PT(电压互感器)的非线性铁，0嘻先可能饱和，从而与线路和设备的对地电容形成特殊的单相或三相共振国路，激发起持续的、较高幅值的过电压，这就是铁磁谐振过电压。
1铁磁谐振产生的原理铁磁谐振可以是基波谐振、高次谐波谐振、还可以是分次谐波谐振，如图下图f f r-示,，是最简单的电阻R，电容C和铁心电感L的串联电路。
假设在正常运行条件下其初始感抗大于容抗(c-)L>I／06C)，电路T-'-R-备线性谐振的条件，但是当铁心电感两端的电压有所升高时，电感线圈中出现涌流，这就有可能使铁，0饱和，其感抗随之减小，一直可以降到∞L=I／∞C，使之满足串联谐振的条件，在电感、电容两端形成过电压，这种现象称为铁磁谐振现象。
因为谐振回路中的电感和电容不是常数，回路没有固定的宇振频率，同样的回路中，既可以产生谐振频率等于电源频率的基波谐振，也能产生高次谐波和分次谐波，因此具有各种谐波振荡的可能性是铁磁谐振的重要特点。
jRL图1铁磁谐振有以下几个主要特点：1)对铁磁谐振电路，在相同的电源电视作用下，回路可能有不兵—种稳定的工作状态，如基波的非诣振状态和谵锈献态。
宅路到底稳定在哪种状态要看外界；中击引起过度过程的情况。
浅谈电力系统中的铁磁谐振原因及消除谐振的办法
浅谈电力系统中的铁磁谐振原因及消除谐振的办法浅谈电力系统中的铁磁谐振原因及消除谐振的办法摘要:本文主要论述了电力系统中的铁磁谐振产生的主要原因、发生谐振时的现象、危害以及消除谐振的办法前言：近年由于泸州电网的快速发展、再加上今年又是电网建设年，泸州电网也进行了大量的改造和扩建工程，大到500kV、小到10kV配网都有较大的变化，使得整个网络变得更加复杂、灵活、坚强。
但就是因为电网结构的较大变化(如中低压电网的扩大，出线回路数增多、线路增长，电缆线路的逐渐增多，中低压电网对地电容电流亦大幅度增加等)以前电网中少有发生的铁磁谐振现象，现在却时有发生，由于谐振时会产生过电压，给电网安全造成了积大的威胁，如不采取有效的消除措施，可能会造成设备损坏、甚至还会诱发产生更为严重的电力系统事故。
下面就电网中的铁磁谐振谈谈我个人的认识、见解。
一、概述铁磁谐振是由铁心电感元件，如发电机、变压器、电压互感器、电抗器、消弧线圈等和和系统的电容元件，如输电线路、电容补偿器等形成共谐条件，激发持续的铁磁谐振，使系统产生谐振过电压。
电力系统的铁磁谐振可分二大类：一类是在66kV及以下中性点绝缘的电网中,由于对地容抗与电磁式电压互感器励磁感抗的不利组合,在系统电压大扰动(如遭雷击、单相接地故障消失过程以及开关操作等)作用下而激发产生的铁磁谐振现象;另一类是发生在220kV(或110kV)变电站空载母线上，当用220kV、110kV带断口均压电容的主开关或母联开关对带电磁式电压互感器的空母线充电过程中，或切除(含保护整组传动联跳)带有电磁式电压互感器的空母线时，操作暂态过程使连接在空母线上的电磁式电压互感器组中的一相、两相或三相激发产生的铁磁谐振现象，即串联谐振，简单地讲就是由高压断路器电容与母线电压互感器的电感耦合产生谐振由于谐振波仅局限于变电站空载母线范围内，也称其为变电站空母线谐振。
二、铁磁谐振的现象1、铁磁谐振的形式及象征1)基波谐振：一相对地电压降低，另两相对地电压升高超过线电压;或两相电压降低、一相电压升高超过线电压、有接地信号发出2)分次谐波：三相对地电压同时升高、低频变动3)高次谐波：三相对地电压同时升高超过线电压2、串联谐振的现象：线电压升高、表计摆动，电压互感器开口三角形电压超过100V三、铁磁谐振产生的原因及其分析：1、铁磁谐振产生的原因：1)、有线路接地、断线、断路器非同期合闸等引起的系统冲击2)、切、合空母线或系统扰动激发谐振3)、系统在某种特殊运行方式下，参数匹配，达到了谐振条件2、串联谐振产生的原因：进行刀闸操作时，断路器隔离开关与母线相连，引发断路器端口电容与母线上互感器耦合满足谐振条件3、电力系统铁磁谐振产生的原因分析电力系统是一个复杂的电力网络，在这个复杂的电力网络中，存在着很多电感及电容元件，尤其在不接地系统中，常常出现铁磁谐振现象，给设备的安全运行带来隐患，下面先从简单的铁磁谐振电路中对铁磁谐振原因进行分析。
铁磁谐振原理
（1）铁磁谐振是电力系统自激振荡的一种形式，是由于变压器、电压互感器等铁磁电感的饱和作用续性、高幅值谐振过电压现象。
其主要特点为：1、谐振回路中铁心电感为非线性的，电感量随电流增大、铁心饱和而下降；2、铁磁谐振需要一定的激发条件，使电压、电流幅值从正常工作状态转移到谐振状态。
如电源电压暂时升高、系统受到较强烈的电流冲击等；3、铁磁谐振存在自保持现象。
激发因素消失后，铁磁谐振过电压仍然可以继续长期存在；4、铁磁谐振过电压一般不会非常高，过电压幅值主要取决于铁心电感的饱和程度。
(2)中文词条名：铁磁谐振过电压现象和消除办法是什么？英文词条名：答：现象：三相电压不平衡，一或两相电压升高超过线电压。
消除办法：改变系统参数。
（1）断开充电断路器，改变运行方式。
（2）投入母线上的线路，改变运行方式。
（3）投入母线，改变接线方式。
（4）投入母线上的备用变压器或所用变压器。
（5）将TV开口三角侧短接。
（6）投、切电容器或电抗器。
发生铁磁谐振的防范措施中国电力网 2008年1月9日13:47 来源：点击直达中国电力社区110 kV良站10 kV系统为中性点不接地系统，在10 kV系统出现A相单相接地时，发生10 kV母线干式电压互感器烧坏的故障。
事后检查，母线电压互感器本体炸裂、内部绝缘物喷出，非接地相B、C相一次熔丝熔断，母线电压互感器的避雷器未动作，中性点所接消谐电阻正常，中性点绝缘正常，励磁特性在正常范围，二次回路绝缘正常。
现分析单相接地时，电压互感器烧坏及铁磁谐振产生的原因。
电力系统中存在着许多储能元件，当系统进行操作或发生故障时，变压器、互感器等含铁芯元件的非线性电感元件与系统中电容串联可能引起铁磁谐振，对电力系统安全运行构成危害。
在中性点不接地的非直接接地系统中，铁磁式电压互感器引起的铁磁谐振过电压是常见的，是造成事故较多的一种内部过电压。
这种过电压轻则使电压互感器一次熔丝熔断，重则烧毁电压互感器，甚至炸毁瓷绝缘子及避雷器造成系统停运。
PT产生铁磁谐振的原因以及消谐原理
铁磁谐振发生后常常引起电压互感器（PT）烧毁、爆炸等恶性事故。
原因是电力系统中有大量的储能元件，如电压互感器、变压器、电抗器等电感元件，电容器、线路对地电容、断路器的断口电容等电容元件。
这些元件组成了许多串联或并联的振荡回路。
在正常的稳定状态下运行时，不可能产生严重的的振荡。
但当系统发生故障或由于某种原因电网参数发生了变化，就很可能发生谐振。
例如在中性点非有效接地系统，其中一相断线接地，受电变压器和相间电容；电压互感器和线路对地电容；空载变压器和空载长架空线路电容所形成的振荡回路，都有可能发生谐振。
谐振常常引起持续时间很长的过电压。
电压互感器一类的电感元件在正常工作电压下，通常铁芯磁通密度不高，铁芯并不饱和，如在过电压下铁芯饱和了，电感会迅速降低，从而与电容产生谐振，也就是常说的铁磁谐振。
铁磁谐振不仅可在基频( 50HZ )下发生，也可在高频(170HZ) 、低频(17HZ,25HZ) 下发生。
正常运行时，电压互感器开口三角的电压(3U0)理论上是0V,在实际运行中一般也不会超过10V。
当系统发生单相接地时，3U0将迅速升高，达到30到120V,形成过电压。
当系统上电时，由于三相不同期等原因，会在电压互感器中产生很大的谐波电流，导致互感器内部铁芯饱和了，造成二次侧的波形发生畸变，当畸变足够大时，就形成了铁磁谐振。
铁磁谐振产生的条件一般有：1、中性点非有效接地系统；2、非线性电感元件和电容元件组成振荡回路。
回路线性状态时的自振频率小于某此低频谐振频率，当铁芯饱和而电感减小时，回路自振频率增加，恰好等于某此低频谐振频率；3、振荡回路中的损耗足够小，所以谐振实际发生在系统空载或轻载时；4、电感的非线性要相当大；5、有激发作用时，即系统有某种过电压、电流的扰动，如跳、合闸，瞬间接地、瞬间短路等。
二次消谐原理：1、利用消谐装置实时监测PT 开口三角电压，运用DFT算法计算出零序电压四种频率的电压分量。
利用装置中压敏元件的电抗随谐波电压而变化，从而破坏PT铁磁谐振的产生条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
113 铁磁谐பைடு நூலகம்的基本原理
• 铁磁谐振的发生是因为铁磁元件的饱和； • 发生铁磁谐振的必要条件是ωL>1/ωC； • 电源出现剧烈扰动时，回路可能进入谐振
状态； • 谐振频率可以是工频、高次谐波和分次谐
113 铁磁谐振的基本原理
• 电力系统含有大量含铁芯的电感，比 如：变压器激磁电感、电磁式电压互 感器、铁芯电抗器等；
• 含铁芯的电感，电感值随电压和电流 而变化，不是一个常数。
U
I
113 铁磁谐振的基本原理
R
L
E
C
UC UL
• 谐振发生的必要条件：
ωL>1/ωC • 因为电感不是常数，所以谐振
波； • 回路损耗对谐振起到限制作用；
113 铁磁谐振的基本原理
• 传递过电压 • 断线谐振过电压 • 电磁式电压互感器铁磁谐振过
电压
113 铁磁谐振的基本原理
• 是一种线性谐振，但有时会激发铁磁 谐振；
• 电网出现不对称接地，断路器非全相 或不同期操作时，中性点电压将显著 增大；
• 通过静电、电磁耦合，在不同绕组间 或相邻线路间发生电压传递现象；
工作状态，是否进入谐振状态，要看电源 过渡过程剧烈程度； • 铁磁谐振产生过电压与过电流，且能自我 保持；
• 铁磁谐振的发生是因为铁磁元件的饱 和。过电压受铁芯饱和和回路损耗的 限制；
• 谐振频率不是常数，可以等于电源频 率（50Hz）、可以为工频倍数（高次 谐波）、可以为分数次谐波；
113 铁磁谐振的基本原理
频率也不是常数； • 工频谐振 • 高频谐振 • 分频谐振
113 铁磁谐振的基本原理
E a1
a2
a3
P
UC UL ∆U
113 铁磁谐振的基本原理
• a1是稳定工作点，电路呈感性，电容、 电感电压较低，回路电流较小，是非 谐振工作点。
• a2是不稳定工作点，微小扰动可使工 作点偏离a2；
• a3是稳定工作点，电路呈容性，电容 电感电压和电流急剧增大，称为谐振 状态的工作点。
113 铁磁谐振的基本原理
• 我国有关规程规定：R<=0.4Xm Xm为互感器在线电压作用下，每相励 磁感抗换算到开口三角绕组两端的电 抗值；
• 35kV及以下，可在开口处接白炽灯、 35kV一般接入500~1000W 6~10kV一般接入200~600W
113 铁磁谐振的基本原理
• 为什么P点（ωL=1/ωC）不是谐振点？
• 因为P点不是稳定工作点，回路将偏离 P点，最终工作点稳定在a3点。
• 因为a3点已经出现谐振过电压和过电 流，因此将a3称为谐振点。
113 铁磁谐振的基本原理
∆U
m E
n I
外电源E的增大超过m点后，回路电流从 感性突变为容性，并进入谐振工作点n
113 铁磁谐振的基本原理
∆U
R2 > R1
E
m
R2
n R1
I
回路损耗阻碍了回路从正常工作点 跃变到谐振点的过程。
113 铁磁谐振的基本原理
• 以三次谐波为例，中性点出现较高三次 谐波电压，与工频电压叠加。
• 往往使三相电压同时升高或一相升高。 • 较高的高次谐波谐振过电压可能引起电
压互感器绝缘损坏或避雷器爆炸；
113 铁磁谐振的基本原理
• 在不利的参数配合下，出现线性串联 谐振或铁磁谐振状态。
• 防止传递过电压的方法： • 避免出现中性点位移电压，可尽
量使断路器三相同期动作，不出 现非全相操作；
• 选择消弧线圈的脱谐度，错开串 联谐振条件；
113 铁磁谐振的基本原理
• 电力系统中常见基波铁磁谐振。 • 断线谐振一般包括以下情况：
113 铁磁谐振的基本原理
113 铁磁谐振的基本原理
• 下面分析正常时和剧烈扰动时的TV上 的电压和电流
113 铁磁谐振的基本原理
• 正常时，中性点电位等于零，回路呈 容性；
• 当出现剧烈扰动时，铁芯电感饱和； • 当参数配合不当，发生串联谐振，在
中性点（对地电容）出现很高的电压； • 中性点位移，将引起TV三相电压发
线路故障断线； 断路器不同期合闸； 熔断器不同时熔断； • 只要电源侧或负荷侧有一侧中性点不接 地，可能组成复杂的非线性谐振回路， 出现谐振过电压。
113 铁磁谐振的基本原理
l xl
•
EA
•
EC
C
' 0
•
EB
C0"
C0
C
" 12
C
" 12
C0
L
L L
113 铁磁谐振的基本原理
A
C
' 0
C0"
•
1.5 E A
1）工作电压较低时，存在两个工作点a1 和a3 ；
2）工作电压超过一定值时，只存在一个 工作点a3 ；
3）存在两个工作点时，正常时处于a1工 作点； 当出现剧烈过渡过程时，工作点可能 越变到a3 ，激发谐振现象。
113 铁磁谐振的基本原理
• 发生铁磁谐振的必要条件是ωL>1/ωC； • 满足必要条件前提下，回路存在不止一种
2C 0
2C
" 12
L
113 铁磁谐振的基本原理
C
E
1.5L
发生基波铁磁谐振的必要条件： L 1 C
113 铁磁谐振的基本原理
• 保证断路器的三相同期动作；避免发 生拒动；不采用熔断器；
• 加强线路的巡视和检修，预防发生断 线；
• 断路器操作后又异常现象，可立即复 原，并进行检查；
• 中性点接地电网中，操作中性点不接 地的负载变压器时，应将变压器中性 点临时接地。
• 不仅具有一定幅值的过电压，也会在电 感线圈中出现极大的过电流倍数（可达 额定电流的几百倍以上）；
• 往往造成TV高压熔断器熔丝烧断、严 重的烧毁TV；
• 因为频差，三相电压表出现低频摆动； • 分频谐振常常发生在有串联补偿的电网
中；
113 铁磁谐振的基本原理
• 中性点出现位移电压； • 某一相电压数值降低，但不为零；
生变化
113 铁磁谐振的基本原理
1）选用励磁特性好的TV或用电容式电压互感器 （CVT）；
2）增大对地电容，使容抗(Xc)与感抗(XL)的比值小于 0.01可避免谐振 。
3）在出现谐振时，可临时投入线路，增大电容消除谐 振；
4）中性点可经消弧线圈接地。 5）在零序回路中接入阻尼电阻。
TV开口三角绕组短时接入R； TV一次绕组中性点对地接入非线性消谐电阻；
