第4章 集成运算放大电路自测题一、选择合适答案填入空内。
(1)集成运放电路采用直接耦合方式是因为( C )。
A.可获得很大的放大倍数B.可使温漂小C.集成工艺难于制造大容量电容 (2)通用型集成运放适用于放大( B )。
A.高频信号B.低频信号C.任何频率信号 (3)集成运放制造工艺使得同类半导体管的( C )。
A.指标参数准确B.参数不受温度影响C.参数一直性好 (4)集成运放的输入级采用差分放大电路是因为可以( A )。
A.减小温漂 B.增大放大倍数 C.提高输入电阻(5)为增大电压放大倍数,集成运放的中间级多采用( A )。
A.共射放大电路 B.共集放大电路 C.共基放大电路二、判断下列说法是否正确，用“√”和“×”表示判断结果。
(1)运放的输入失调电压U IO 是两输入端电位之差。
( × ) (2)运放的输入失调电流I IO 是两输入端电流之差。
( √ )(3)运放的共模抑制比cdCMR A A K =。
( √ ) (4)有源负载可以增大放大电路的输出电流。
( √ )(5)在输入信号作用时，偏置电路改变了各放大管的动态电流。
( × ) 三、电路如图T4.3 所示，已知β1＝β2＝β3= 100 。
各管的U BE 均为0.7V , 试求I C 2的值。
解：分析估算如下：21100CC BE BE R V U U I A Rμ--==00202211B B B B I I I I ββββ++==++；0202()1R B B B I I I I ββββ+=+=++图T4.322021C B B I I I ββββ+==⋅+。
比较上两式，得 2(2)1002(1)C R R I I I A ββμβββ+=⋅≈=+++四、电路如图T4.4所示。
图T4.4(1)说明电路是几级放大电路，各级分别是哪种形式的放大电路（共射、共集、差放… … ）;(2)分别说明各级采用了哪些措施来改善其性能指标（如增大放大倍数、输入电阻… … ）。
《模拟电子技术基础》第四版 习题答案10
第十章 直流电源自 测 题一、判断下列说法是否正确，用“√”“×”表示判断结果填入空内。
（1） 直流电源是一种将正弦信号转换为直流信号的波形变换电路。
（ ）（2） 直流电源是一种能量转换电路，它将交流能量转换为直流能量。
（ ）（3）在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。
（ ）因此，它们的整流管的平均电流比值为2:1。
（ ）（4）若U 2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U 。
（ ）（5）当输入电压U I 和负载电流I L 变化时，稳压电路的输出电压是绝对不变的。
（ ）（6）一般情况下，开关型稳压电路比线性稳压电路效率高。
（ ） 解：（1）× （2）√ （3）√ × （4）√ （5）×（6）√二、在图10.3.1（a ）中，已知变压器副边电压有效值U 2为10V ，23T C L ≥R （T 为电网电压的周期）。
测得输出电压平均值U O （AV ）可能的数值为A. 14VB. 12VC. 9VD. 4.5V选择合适答案填入空内。
（1）正常情况U O （AV ）≈ ；（2）电容虚焊时U O （AV ）≈ ；（3）负载电阻开路时U O （AV ）≈ ；（4）一只整流管和滤波电容同时开路，U O （AV ）≈ 。
解：（1）B （2）C （3）A （4）D三、填空：图T10.3在图T10.3所示电路中，调整管为 ，采样电路由 组成，基准电压电路由 组成， 比较放大电路由 组成， 保护电路由 组成；输出电压最小值的表达式为 ，最大值的表达式为 。
解：T 1，R 1、R 2、R 3，R 、D Z ，T 2、R c ，R 0、T 3；)( )(BE2Z 3321BE2Z 32321U U R R R R U U R R R R R +++++++，。
模拟电子技术基础(第四版)习题解答
模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √)(2)因为N 型半导体的多子是自由电子，所以它带负电。
( × )(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( × )(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保R大的特点。
( √ )证其GSU大于零，则其输入电阻会明显变小。
( × )(6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有 A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。
图T1.3解：U O1=1.3V, U O2=0V, U O3=-1.3V, U O4=2V, U O5=1.3V, U O6=-2V。
四、已知稳压管的稳压值U Z=6V，稳定电流的最小值I Zmin=5mA。
求图Tl.4所示电路中U O1和U O2各为多少伏。
(a) (b)图T1.4解：左图中稳压管工作在击穿状态，故U O1=6V。
右图中稳压管没有击穿，故U O2=5V。
五、电路如图T1.5所示，V CC=15V，β=100，U BE=0.7V。
模拟电子技术(第2版)课后习题答案第4章
第四章 负反馈放大电路与基本运算电路4.1 反馈放大电路如图P4.1.1所示，已知开环电压增益1000=u A ，电压反馈系数02.0=u F ，输出电压为)( sin 5V t u O ω=试求输入电压i u 、反馈电压f u 和净输入电压id u 。
解：)(sin 51000sin 5mV t t A u u u O id ωω===)(sin 1.005.0sin 5V t t F u u u O f ωω=⨯== )(sin 105mV t u u u f id i ω=+=4.2 放大电路输入的正弦波电压有效值为20mV ，开环时正弦波输出电压有效值为10V ，试求引入反馈系数为0.01的电压串联负反馈后输出电压的有效值。
解：50002.010===i O u U U A3.83650001.050015001==⨯+=+=F A A A u u f V A U U f i O 67.13.8302.0=⨯==4.3 反馈放大电路如图P4.3所示，试指出各电路的反馈元件，并说明是交流反馈还是直流反馈？（设图中所有电容对交流信号均可视为短路）解：a ）反馈元件：2R 直流电压串联负反馈b ）反馈元件：2R 、C 直流电压串联负反馈c ）反馈元件：2R 、3R 交直流电压并联负反馈d）反馈元件：2R、2A直流电压串联负反馈交直流电压并联正反馈e）反馈元件：E R电流串联负反馈f）反馈元件：B R电压并联负反馈4.4 试分析图P4.4所示各电路中级间反馈是正反馈还是负反馈？若是负反馈，指出反馈类型（设图中所有电容对交流信号均可视为短路）解：a）3R级间交直流电流联并负反馈5R本级交直流电流串联负反馈R本级直流电流串联负反馈2b）2R本级电压串联负反馈4R本级电压并联负反馈R级间电压并联正反馈5c）4R级间电压串联负反馈5R本级电流串联负反馈d）2R、4R本级电压并联负反馈6R级间电流串联正反馈4.5 某负反馈放大电路，其闭环放大倍数为100，且当开环放大倍数变化10﹪时闭环放大倍数的变化不超过1﹪，试求开环放大倍数和反馈系数。
模电(李国立)10章习题答案
10 模拟集成电路自我检测题一．选择和填空1.试比较图选择题1中三个电流源电路的性能，填空：I0更接近于I REF的电路是a ；I0受温度影响最小的电路是b ；I0受电源电压变化影响最大的电路是a 。
0I0R R( a )( b )图选择题12．差分放大电路是为了C 而设置的〔A．提高放大倍数，B．提高输入电阻，C．抑制温漂〕，它主要通过 F 来实现。
〔D．增加一级放大电路，E．采用两个输入端，F ．利用参数对称的对管〕。
3．在长尾式的差分放大电路中，R e的主要作用是B 。
〔A．提高差模电压放大倍数，B．抑制零漂，C．增大差模输入电阻〕4．在长尾式的差分放大电路中，R e对B 有负反馈作用。
〔A．差模信号，B．共模信号，C．任意信号〕5．差分放大电路利用恒流源代替R e是为了C 。
〔A．提高差模电压放大倍数，B．提高共模电压放大倍数，C．提高共模抑制比〕6．具有理想电流源的差分放大电路，无论何种组态，其共模抑制比A 。
〔A．均为无穷大，B．均为无穷小，C．不相同〕7．输入失调电压V IO是C 。
(A．两个输入端电压之差，B．两个输入端电压均为零时的输出电压，C．输出电压为零时，两个输入端之间的等效补偿电压)8．V IO越大，说明运放B 。
〔A．开环差模电压放大倍数越小，B．输入差放级V BE 或〔V GS〕的失配越严重，C．输入差放级β的失配越严重〕9．输入失调电流I IO是C 。
〔A．两个输入端信号电流之差，B．两个输入端信号电流均为零时的输出电流，C．两个输入端静态电流之差〕10．I IO越大，说明运放B 。
〔A．差模输入电阻越小，B．输入差放级β的失配越严重，C．输入差放级V BE 或〔V GS〕的失配越严重〕二．判断题〔正确的在括号内画√，错误的画×〕1．一个理想对称的差分放大电路，只能放大差模输入信号，不能放大共模输入信号。
〔√ 〕2．共模信号都是直流信号，差模信号都是交流信号。
模电答案第十章

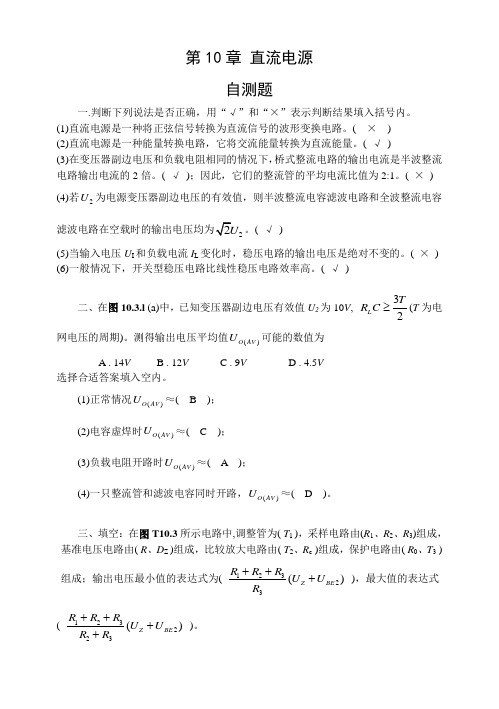

第10章 直流电源自测题一.判断下列说法是否正确，用“√”和“×”表示判断结果填入括号内。
(1)直流电源是一种将正弦信号转换为直流信号的波形变换电路。
( × )(2)直流电源是一种能量转换电路，它将交流能量转换为直流能量。
( √ )(3)在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。
( √ )；因此，它们的整流管的平均电流比值为2:1。
( × )(4)若2U 为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U 。
( √ )(5)当输入电压U I 和负载电流I L 变化时，稳压电路的输出电压是绝对不变的。
( × )(6)一般情况下，开关型稳压电路比线性稳压电路效率高。
( √ )二、在图10.3.l (a)中，已知变压器副边电压有效值U 2为10V , 32L T R C ≥(T 为电网电压的周期)。
测得输出电压平均值()O AV U 可能的数值为A . 14VB . 12VC . 9VD . 4.5V选择合适答案填入空内。
(1)正常情况()O AV U ≈( B )；(2)电容虚焊时()O AV U ≈( C )；(3)负载电阻开路时()O AV U ≈( A )；(4)一只整流管和滤波电容同时开路，()O AV U ≈( D )。
三、填空：在图T10.3所示电路中,调整管为( T 1 )，采样电路由(R 1、R 2、R 3)组成， 基准电压电路由( R 、D Z )组成，比较放大电路由( T 2、R c )组成，保护电路由( R 0、T 3 )组成；输出电压最小值的表达式为( 12323()Z BE R R R U U R +++ )，最大值的表达式 ( 123223()Z BE R R R U U R R ++++ )。
图T10.3 图T10.4四、在图T10.4所示稳压电路中，已知稳压管的稳定电U Z 为6V ，最小稳定电流I Zmin 为5mA ，最大稳定电流I Zmax 为40mA ；输入电压U i 为15V ，波动范围为±10%；限流电阻R 为200Ω。
模电第四版习题解答
模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14 第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31 第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41 第5章放大电路的频率响应‥‥‥‥‥‥‥‥50 第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60 第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74 第8章波形的发生和信号的转换‥‥‥‥‥‥90 第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114 第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章 常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ ) (2)因为N 型半导体的多子是自由电子，所以它带负电。
( × ) (3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( × )(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证其GS R 大的特点。
( √ )(6)若耗尽型N 沟道MOS 管的GS U 大于零，则其输入电阻会明显变小。
( × ) 二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄 B.基本不变 C.变宽 (2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏 (4) U GS =0V 时，能够工作在恒流区的场效应管有 A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图 所示各电路的输出电压值，设二极管导通电压U D =。
模电第四章答案
第四章习题解答4-1如题4-1图所示MOSFE转移特性曲线，说明各属于何种沟道？若是增强型，开启电压等于多少？若是耗尽型，夹断电压等于多少？答：（a）P-EMOSFET，开启电压V GSM2V（b）P-DMOSFET，夹断电压V Gsoff （或统称为开启电压V GS Q 2V（c）P-EMOSFET，开启电压V Gsth 4V（d）N-DMOSFET，夹断电压V GS Off （或也称为开启电压V GS Q4V4-2 4个FET的转移特性分别如题4-2图（a）、（b）、（c）、（d）所示。
设漏极电流i D的实际方向为正，试问它们各属于哪些类型的FET?分别指出i D的实际方向是流进还是流出？答：（a）P-JFET，i D的实际方向为从漏极流出。
（b）N-DMOSFET，i°的实际方向为从漏极流进。
（c）P-DMOSFET，i D的实际方向为从漏极流出。
（d）N-EMOSFET, i D的实际方向为从漏极流进。
4-3 已知N 沟道EMOSFET 的卩n C ox=100y A/V2，V GS（th）=0.8V, W/L=10，求下列情况下的漏极电流：（a）V GS=5V，V DS=1V ; （b）V GS=2V，V DS=1.2V ;（c）V GS=5V，V DS=0.2V; （d）V GS=V DS=5V。
解：已知N-EMOSFET 的n C ox 100 A/V2, V GSth 0.8V W L 10（a）当V GS 5V,V DS 1V 时，MOSFET 处于非饱和状态V°s V GS V GS thI D /2V GS V Gsth V DS V2DS今0.1mA V2 102 5 0.8 1 12 3.7mA（b）当V GS2V,V DS 1.2V 时，J S V GS th 1-2V V DS，MOSFET 处于临界饱和I D i n C ox ¥V GS V GS th 弓0.1叫 2 10 2 0.8 20.72mA（c）当V GS5V,V DS0.2V 时，% V GS th 4.2V V DS，MOSFET 处于I D ； nC oxWL 2V GSV GS th J SV DS4 0.1mA V 2 1025 0.80.2 0.220.82mA(d )当 V GSV DS5V 时,V DSV GSV GS th,MOSFET 处于饱和状态1nC oxWV GS V GS th20.1mA v 2 105 0.8 2 8.82mA4-4 N 沟道 EMOSFET 的 V GS(th)=1V ，卩 n C ox (W/L ) =0.05mA/V 2，V GS =3V 。
模电第四习题解答
模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14 第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31 第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41 第5章放大电路的频率响应‥‥‥‥‥‥‥‥50 第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60 第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74 第8章波形的发生和信号的转换‥‥‥‥‥‥90 第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114 第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( × )(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( × )(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证其R大的特点。
( √ )GS(6)若耗尽型N 沟道MOS 管的U大于零，则其输入电阻会明显变GS小。
( × )二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有 A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。
模电第四章习题答案
模电第四章习题答案模电第四章习题答案模拟电子技术是电子工程中非常重要的一门学科，它涉及到电路的设计、分析和调试等方面。
第四章是模拟电子技术中的一个重要章节，主要讲解了放大器的基本原理和应用。
本文将为大家提供模电第四章习题的详细解答，希望能对大家的学习有所帮助。
1. 题目：一个共射放大器的电流增益为50，负载电阻为2kΩ，输入电阻为1kΩ，求其电压增益。
解答：共射放大器的电压增益可以通过以下公式计算：电压增益 = 电流增益× 负载电阻 / 输入电阻代入已知数据，得到：电压增益= 50 × 2kΩ / 1kΩ = 100所以，该共射放大器的电压增益为100。
2. 题目：一个共集放大器的电压增益为30，输入电阻为10kΩ，输出电阻为1kΩ，求其电流增益。
解答：共集放大器的电流增益可以通过以下公式计算：电流增益 = 电压增益× 输出电阻 / 输入电阻代入已知数据，得到：电流增益= 30 × 1kΩ / 10kΩ = 3所以，该共集放大器的电流增益为3。
3. 题目：一个共基放大器的电流增益为50，输入电阻为1kΩ，输出电阻为10kΩ，求其电压增益。
解答：共基放大器的电压增益可以通过以下公式计算：电压增益 = 电流增益× 输出电阻 / 输入电阻代入已知数据，得到：电压增益= 50 × 10kΩ / 1kΩ = 500所以，该共基放大器的电压增益为500。
4. 题目：一个共射放大器的输入电阻为1kΩ，输出电阻为2kΩ，求其电压增益和电流增益。
解答：共射放大器的电压增益可以通过以下公式计算：电压增益 = 输出电阻 / 输入电阻代入已知数据，得到：电压增益= 2kΩ / 1kΩ = 2共射放大器的电流增益可以通过以下公式计算：电流增益 = 电压增益× 输入电阻 / 输出电阻代入已知数据，得到：电流增益= 2 × 1kΩ / 2kΩ = 1所以，该共射放大器的电压增益为2，电流增益为1。
