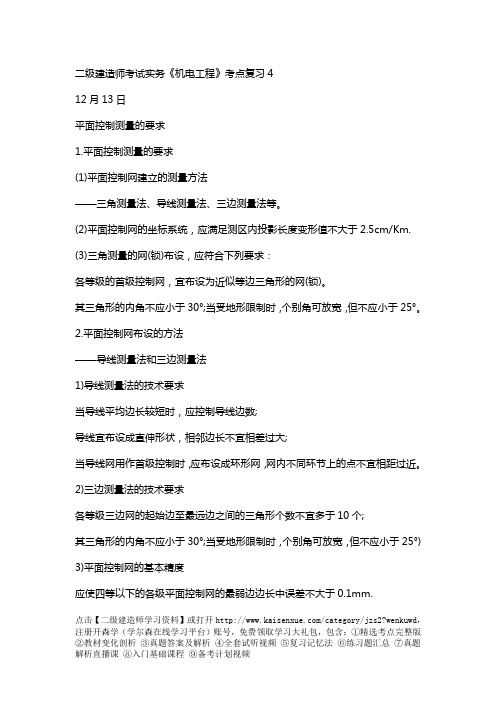

二级建造师考试实务《机电工程》考点复习412月13日平面控制测量的要求1.平面控制测量的要求(1)平面控制网建立的测量方法——三角测量法、导线测量法、三边测量法等。
(2)平面控制网的坐标系统，应满足测区内投影长度变形值不大于2.5cm/Km.(3)三角测量的网(锁)布设，应符合下列要求：各等级的首级控制网，宜布设为近似等边三角形的网(锁)。
其三角形的内角不应小于30°;当受地形限制时，个别角可放宽，但不应小于25°。
2.平面控制网布设的方法——导线测量法和三边测量法1)导线测量法的技术要求当导线平均边长较短时，应控制导线边数;导线宜布设成直伸形状，相邻边长不宜相差过大;当导线网用作首级控制时，应布设成环形网，网内不同环节上的点不宜相距过近。
2)三边测量法的技术要求各等级三边网的起始边至最远边之间的三角形个数不宜多于10个;其三角形的内角不应小于30°;当受地形限制时，个别角可放宽，但不应小于25°) 3)平面控制网的基本精度应使四等以下的各级平面控制网的最弱边边长中误差不大于0.1mm.点击【二级建造师学习资料】或打开/category/jzs2?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版3.常用的测量仪器光学经纬仪全站仪切记：所有测量仪器必须经过检定且在检定周期内方可投入使用。
——光学经纬仪它的主要功能是测量纵、横轴线(中心线)以及垂直度的控制测量等。
请注意：机电工程建(构)筑物建立平面控制网的测量以及厂房(车间)柱安装铅垂度的控制测量，用于测量纵向、横向中心线，建立安装测量控制网并在安装全过程进行测量控制。
应使用光学经纬仪——全站仪是一种采用红外线自动数字显示距离的测量仪器。
请注意：采用全站仪进行水平距离测量，主要应用于建筑工程平面控制网水平距离的测量及测设、安装控制网的测设、建安过程中水平距离的测量等。
2022年二建机电实务重点讲义最新最全精华
机电工程测量测定待定位点旳措施有：水平角和竖直角测量，这是确定地面定位旳基本措施。
工业安装旳基本程序：1建立测量控制网2设置纵横中心线3设置标高基准点4设置沉降观测点5安装过程测量控制7实测记录测量仪器必须通过检定且在检定周期内方可使用。
光学经纬仪：测定纵横轴线。
全站仪：测定距离。
光学水准仪：标高基准点。
安装基准线旳旳测设：中心标板应在浇灌基础时，配合土建建设埋设，也可待基础养护期满后再设。
放线就是根据施工图，按建筑物旳定位轴线来测定机械设备旳纵、横中信线并标注在中心标板上，作为安装旳基准线。
（设备施工)设备安装平面基准线不少于纵、横两条。
管线中心定位根据：定位时可根据地面上已经有旳建筑物进行管线定位，也可根据控制点进行管线定位。
如：管线起点、重点及转折点成为管道旳主点；其位置已在设计时确定，管线中心定位就是主点旳位置测设到地面上去，并用木桩确定。
大跨越挡距测量。
在大跨越挡距之间，一般采用电磁波测距法或解析量法测量机电工程材料低合金构造钢也称为低合金高强度钢。
根据屈服强度划分：Q295.Q345.Q390.Q420.Q460.重要合用于：锅炉汽包、压力容器、压力管道、桥梁、重轨和轻轨等制造。
酚醛复合风管合用于低、中压空调系统及潮湿环境，但对高压及洁净空调、酸碱性环境和防排烟系统不合用。
聚氨酯复合风管合用于低.中.高压洁净空调系统及潮湿环境，但对酸碱性环境和防排烟系统不合用。
玻璃纤维复合风管合用于中压如下空调系统，对洁净空调、酸碱性环境和防排烟系统以及相对湿度90%旳系统不合用。
合用于洁净室含酸碱旳排风系统。
电缆：1.VLV.VV电力电缆，不能承受外力作用，合用于隧道内及管道内2.VLV22.VV32.能承受外力作用，但不能承受大旳拉力.可敷设在地下。
3.VLV32.VV32能承受机械外力作用，且可承受相称大旳拉力，可敷设竖井内,及潮湿场所.4.YFLV,YJV重要是高压电缆..5VV59海底电缆.金属材料分为黑色金属和有色金属.有色金属:铝.铝合金.铜’铜合金.钛和钛合金. 黑色金属:生铁.铸铁.钢.钢材可划分为:型钢,板材,管材,钢制品.管材:一般无缝钢管,螺旋缝钢管,焊接钢管,无缝不锈钢钢管,高压无缝钢管.非金属风管材料:酚醛复合材料,聚氨酯复合板材,玻璃纤维复合板材,无机玻璃钢板材.硬聚录乙烯板材等.塑料及复合材料水管:聚乙烯塑料管,涂塑钢管.ABS工程塑料管.聚丙烯管(PP管）。
二级机电精讲讲义-文档资料280页
应考攻略（三）
过实务，有三宝
机电必过神系列课件之一 《2019二级机电案例考点总图》 总复习冲刺时会有更新
机电必过神系列课件之一 《2019二级机电实务案例50问小抄》 ——需优先掌握，然后再全面复习教材内容
机电必过神系列课件之一 《2019机电实务选择题题库》
5
课程安排
先讲解案例分析题部分——8小时
来的影响等； 5、施工方案的依据的信息以及计算结果常常带有不确定性，要有预案。
简记： 1、方案要可行、并经过多方案的技术经济比较； 2、方案要符合施工方法、满足质量要求、满足进度要求、 满足现场环境、气候条件； 3、方案要有安全保障措施，要有应变预案；
24
施工方案经济评价——综合评价法 P105
综合评价法公式：
27
【案例二】
某发电厂安装工程，工程内容能有锅炉、汽轮机、发电机、输煤机、水处 理和铺机等设备的安装。工程有A施工单位总承包，起重输煤机、水处理和 辅机等设备分包给B施工单位。 因安装质量要求高，A施工单位与建设单位签订合同后编制了该工程的施工 组织设计和施工方案。 锅炉主吊为塔吊，汽轮机的设备用桥式起重机吊装，水处理和辅机设备用 汽车吊；焊接要进行工艺评定。根据施工现场的危险源分析，制定了相应 的安全措施，建立健全安全管理体系。 问题： 1、A施工单位应编制什么类型的施工组织设计？ 2、A施工单位还应编制哪些施工方案？ 3、施工总平面布置应考虑哪些方面？ （待定） 4、哪些方案需要进行经济分析？
23
关于施工方案
※ 施工方案编制的要求：P104+P108 案例第2问 （要求背）
1、施工方案应针对所要安装的设备和构件提出明确的施工方法和质量目标，以及施工的安 全保障措施；
二级建造师 机电工程管理与实务 精讲班讲义
2H313012 机械设备安装精度的控制
—、机械设备安装精度
设备安装精度是指安装过程中为保证整套装置正确联动所需的各独立设备之间的位置精度，单台设备通过合理的安装工艺和调整方法能够重现的制造精度，整台（套）设备在使用中的运行精度。
（五）垫铁设置
通过调整垫铁高度来找正设备的标髙和水平。通过垫铁组把设备的重量、工作载荷和固定设备的地脚螺栓预紧力，均匀传递给基础。
1.垫铁的设置应符合要求
垫铁与设备基础之间的接触良好；
每个地脚螺栓旁边至少应有一组垫铁，并设置在靠近地脚螺栓和底座主要受力部位下方；
相邻两组垫铁间的距离，宜为500～1000mm；
有部分设备水平度要求是以垂直度来保证的，例如：有立柱加工面或垂直加工面的设备。
4.设备找正
安装中通过移动设备的方法使设备以其指定的基线对准设定的基准线，包含对基准线的平行度、垂直度和同轴度要求，即通常所说的中心线调整，从而使设备的平面坐标位置沿水平纵横方向符合设计或规范要求。
5.设备找标髙
6.设备找平、找正、找标高的测点
三、设备安装精度的控制方法
1.从人、机、料、法、环等方面着手，尤其强调人的因素，应选派具有相应技能水平和责任心的人员，选择合理的施工工艺，配备必要的施工机械和满足精度等级的测量器具，在适宜的环境下操作，提高安装精度。
3.必要时为抵消过大的装配或安装累积误差，在适当位置利用补偿件进行调节或修配。
四、设备安装偏差方向的控制
（4）有无缺损件，表面有无损坏和锈蚀；
（5）其他需要记录的事项。
（三）基础测量放线
1.设定基准线和基准点的原则
设备安装的定位依据通常称为基准线（平面）和基准点（高程）。设定基准线和基准点，通常应遵循下列原则：
二建机电实务讲义(PDF版)
四漏—漏电、漏水、漏风、漏控，针对主控项目； 五字真言—人、机、料、法、环针对现场具体工作方方
面面；
第一部分 2H310000机电工程技术重点章节
2H311030起重技术 2H311040焊接技术 2H312010建筑管道工程施工技术 2H312030通风与空调工程施工技术 2H313010机械设备安装工程施工技术 2H313020电气装置安装工程施工技术 2H313040静置设备及金属结构制作安装工程
集中了索赔理由和索赔具体要求和计算； 附录----所有证据的集合；
P.99施工进度偏差的分析与工期索赔
结论：
B
1，非关键线路
3
A
C
D
偏差＞总时差， 增加工期；
③
④
5
⑤
2，关键线路上
增加时差，增加
工期；
B
所以要工期索赔
3+4
A
③C
5
D
④
⑤
P.99~100案例题2
结论：偏差＞总时差、偏差出现在关键线路上都 会影响后续工作和总工期，引起工期索赔！
全国二级建造师执业资格考试 《机电工程管理与实务》
华建中远精讲课程
课程内容安排
第一部分 机电工程技术 第二部分 机电工程法规与相关规定 第三部分 机电工程施工管理实务
课程重点
一个条例--《特种设备监察条例》； 二项技术—起重技术、焊接技术； 二张图表—综合评价法、鱼刺图分析运用； 三交底--任务交底、技术交底、安全技术交底； 三检—自检、互检、专检及验收程序； 三案例—空调、消防、电梯； 四项措施—经济措施、技术措施、组织措施、合同措施
对策：在焊接部位设置防水保温小屋+加热 以提高环境温度+保温防潮焊条筒
二级建造师机电讲义重点总结.doc
一、机电工程课程的相关内容机电工程专业技术、建筑机电工程技术和工业机电工程技术、管理与实务、相关法律二、机电工程考试的相关问题主观题和客观题2H310000机电工程技术：——机电工程专业技术机电工程涉及的专业技术包括：机电工程测量、机电工程材料、起重技术、焊接技术。
2H311010机电工程测量——工程测量的施工内容包括：工程测量的施工内容：控制网测量、施工过程控制测量控制网测量和施工过程控制测量的相互关系是：控制网测量是工程施工的先导，施工过程控制测量是施工进行过程的眼睛，两者的目标都是为了保证工程质量。
2H311011掌握机电工程测量的要求本知识点：1）工程测量（控制网测量和施工过程控制测量）的方法、等级和仪器的应用；2）保证量距精度的方法——返测丈量；3）水准测量的高差法、仪高法；高程测量的绝对标高测量和相对标高测量法。
4）水准点的设置原则：水准点应选在土质坚硬、便于长期保存和使用方便的地点；墙水准点应选设于稳定的建筑物上，点位应便于寻找、保存和引测。
如：水准点一般都选在旧建筑物墙角、台阶和基岩等处；如无适当的地物，应提前埋设临时标桩作为水准点。
5）工程测量仪器：光学经纬仪、全站仪、S3光学水准仪、钢卷尺；6）机电工程中：设备基础施工的测量方法；管线工程测量；长距离输电线路钢塔架（铁塔）基础施工的测量一、工程测量的原理——水准测量和基准线测量方法和原理(一)水准测量原理——水准测量原理：是利用水准仪和水准标尺，根据水平视线原理测定两点高差的测量方法。
——利用水准仪和水准标尺测定待测点高程的方法：高差法和仪高法1．高差法——采用水准仪和水准尺测定待测点与已知点之间的高差，通过计算得到待定点的高程的方法；(间接测量)2．仪高法——采用水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几个前视点的高程。
（直接测量）请注意两种方法的应用选择：当安置一次仪器，同时需要测出数个前视点的高程时，使用仪高法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二级建造师考试机电工程重点讲义（第四讲）
10月23日
第四讲
2H312050通风与空调工程安装技术
第一部分
2H312051掌握通风与空调工程安装技术的施工程序
一、通风与空调系统的差别
(一)通风系统的类别
通风系统按其作用范围分为局部通风和全面通风;按工作动力分为自然通风和机械通风;按介质传输方向分送(或进)风和排风;按功能、性质可分为一般(换气)通风、工业通风、事故通风、消防通风和人防通风等。
(二)空调系统的类别
1.按空调系统的用途可分为舒适性空调系统、工艺性空调系统;
2.按负担热、温负荷介质分类可分为全空气系统、全水系统、空气—水系统及冷剂系统;
3.按系统使用空气来源可分为直流式系统、封闭式系统、回风式系统;
4.按空气处理设备的集中程度可分为集中式空调系统、半集中式空调系统及分散式空调系统;
二、通风与空调工程施工的主要内容
通风与空调工程为一个分部工程，
共含7个子分部工程：送排风系统、防排烟系统、除尘系统、空调风系统、净化
点击【二级建造师学习资料】或打开/category/jzs2?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版
空调系统、制冷设备系统、空调水系统。
1.施工阶段：风管制作、部件制作、风管系统安装、通风与空调设备安装、空调制冷系统安装、空调水系统管道与设备安装、防腐与绝热、系统调试与试运行等。
2.竣工验收阶段：竣工图绘制、各种记录和文件的整理、系统验收及系统移交等。
3.服务阶段：系统的综合效能测定与调试、系统的保修等。
三、通风与空调工程施工程序
施工准备(技术、人力、机具、材料和设备)→风管、部件法兰加工→风管、部件法兰组装→中间检验、进场验收→通风空调设备安装→通风空调设备水系统安装→风管支吊架制作安装→主风管安装→支风管安装→通风空调设备单机试运转及调试→系统无生产负荷下的联合试运转与调试→系统验收→资料整理→竣工验收→综合效能测定与调整。
四、通风与空调工程风管系统的施工技术要点
1.分类
风管系统按其系统工作压力(P)可划分为：
低压系统(P≤500Pa)、
中压系统(500
高压系统(P1500Pa)
风管系统制作的一般要求
2.制作风管用的材料和制作的相关注意事项
金属板材：包括普通薄钢板、镀锌薄钢板、不锈钢板、铝板等;
非金属板材：包括酚醛铝箔复合板、聚氨酯铝箔复合板、玻璃纤维复合板、无机
点击【二级建造师学习资料】或打开/category/jzs2?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版
玻璃复合板、硬聚氯乙烯板等。
风管所使用的板材及规格应符合设计及质量验收规范的要求：
排烟系统风管板厚若无要求，可按高压系统风管板厚选者。
非金属复合风管板材的覆面材料必须为不燃材料，具有保温性能的风管内部绝热材料应不低于难燃B1级。
风管制作所采用的连接件均为不燃或难燃B1级材料。
防排烟系统风管的耐火应符合设计规定，风管的本体、框架、连接固定材料与密封垫料，阀部件、保温材料以及柔性短管、消声器的制作材料，必须为不燃材料。
风管的加工制作通常采用现场连接方法主要采用咬接与焊接：
咬口连接形式有单咬口、立咬口、联合角形咬口、按扣式咬口、转角咬口，各种咬口连接的咬缝，应达到缝线顺直、平整、严密和结构连接的强度要求。
风管支、吊架所采用的型钢的切断及其螺孔应采用机械加工，不得用电气焊切割。
3.风管系统的安装要点
风管组对连接的长度，应根据施工现场的情况和吊装设备而进行确定。
风管安装的程序通常为先上层后下层，先主干管后支管，先立管后水平管。
柔性短管长度宜150~300mm，安装时松紧应适宜、无明显扭曲，且不宜作为找正、找平的异径连接管。
非金属柔性管位置应远离热源设备。
风管连接的密封材料：
应满足系统功能的技术条件，对风管的材质无不良影响，并有良好的气密性。
防、排烟系统或输送温度高于70℃的空气或烟气，应采用耐热橡胶板或不燃的耐温、防火材料;输送含有腐蚀介质的气体，应采用耐酸橡胶板或软聚氯依稀板。
4.风管系统的严密性检验
点击【二级建造师学习资料】或打开/category/jzs2?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版
严密性检验以主、干管为主。
在加工工艺得到保证的前提下，低压风管系统可采用漏光法检测。
中压系统应在漏光法检测合格后，再进行漏风量测试的抽检。
高压系统全数进行漏风量的测试。
风管系统严密性检验的被抽检系统，应全数合格，则视为通过;如有不合格时，在应再加倍抽检，直至全数合格。
