新一代分散自律调度集中系统技术_三_
CTC概述
一、CTC系统概述
1．1什么是CTC、分散自律CTC
CTC（英文全称：Centralized Traffic Control）是铁路局调度中心(调度员)对某一调度区段内的信号设备进行集中控制、对列车运行直接指挥、管理的技术装备。
分散自律调度集中是在TDCS系统基础上，综合了计算机技术、网络通信技术和现代控制技术，采用智能化分散自律设计原则，以列车运行调整计划控制为中心，兼顾列车与调车作业的高度自动化的调度指挥系统。
COSMOS系统集行车控制、电力控制、车辆运用管理、运行图生成及变更、信息系统(灾害信息、旅客信息等)、维修作业管理、车站作业管理等功能于一体，将几乎所有与铁路运营有关的子系统都挂接在中央局域网(LAN)上，使开放运营的铁路系统在信息传输上形成相对的闭环系统，是现代控制技术与计算机技术、网络技术的有机结合。
其中的关键是我们用了较长的时间和较多的精力放在了站场分区下放的方案研究与实施上，最终导致我国的调度集中徘徊不前。
2003年在经历秦沈线的建设后，铁科院首次提出解决列、调车作业矛盾的“基于分散自律式的调度集中系统”方案。该方案的核心是“将对列车作业有干扰的调车作业计划，分散纳入列车计划，适时自律实施控制”。这个方案一经提出即受到有关专家和铁道部高层领导的赞许，2003年6月28日刘部长在铁路跨越式发展研讨会上的报告中正式提出：积极发展新一代调度集中系统。至此分散自律调度集中宣告诞生。为我国调度集中的发展开创了一条展新的途径。
世界各国都在采用适合本国国情的调度集中系统，我国铁路经历了几十年的徘徊与探索，历史多次证明引进CTC是不能适合国情的，我们已经拥有了适合于我国路情的新一代调度集中系统，这个系统的出现必将全面推动铁路运输调度指挥管理模式的变革。
中国铁路新一代分散自律调度集中系统_CTC
新一代 Ｃ Ｔ Ｃ ，首先实现了列车按图自动运行，同时由车 站自律机根据列车运行的实际情况，在列车优先的原则下自 动执行调车作业计划。调度命令无线传输系统、无线列调大 三角、无线车次号跟踪与校核系统、无线调车机车信号和监 控系统等关键技术的运用，使新一代 Ｃ Ｔ Ｃ 在列车运行计划自 动调整、调车计划自动执行等方面智能化程度与自动化水平 有了显著提高，基本满足了我国铁路运输组织复杂的技术需
第 １３ 卷第 ３ 期
运输收入稽查管理系统设计与实现
铁路信息系统
版数据通过数据导入和导出功能实现在客户机／服 务器模式下数据集中管理，形成本部门统一、完整的 稽查信息，这就需要解决单机版和网络版稽查记录 号、通知书号唯一性问题，即如何在网络版条件下生 成唯一确定的稽查记录号和通知书号，同时保留原 单机版条件下相应的编号。
求。其综合自动化技术水平已开始跨入国际先进行列。它的运 用，标志着我国铁路在运输生产调度指挥现代化进程中迈出了 第一步；它的运用，还将带来铁路运输组织管理模式的变革。
新一代 Ｃ Ｔ Ｃ 刚刚起步。因此，Ｃ Ｔ Ｃ 的发展必须贯彻总体 部署、系统优化、突出重点和分步实施的方针，必须坚持“统 一规划、统一标准、统一制式、统一开发、统一运用”的技 术政策。这就要求我们，标准的制定起步要高，技术应用目 光要远，制式的统一力度要大。在今后一定时期内，Ｃ Ｔ Ｃ 的 研发任务还很多，跨部门、跨学科之间的协调工作难度也很 大，我们要再接再厉，科学攻关，在保证运输安全的前提下， 一步一个脚印地把 Ｃ Ｔ Ｃ 向前推进。
分散自律调度

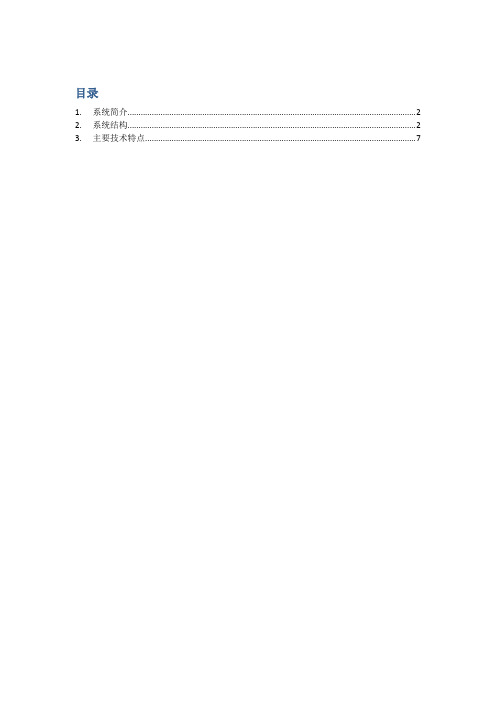

目录1. 系统简介 (2)2. 系统结构 (2)3. 主要技术特点 (7)1.系统简介新一代调度集中系统New Generation CTC (FZk-CTC)，是在铁路跨越式发展的新形势下，在计算机技术、通信技术、信号技术高度发达以及TDCS系统成功实施的基础上，提出来的一种新型的行车指挥和信号控制设备，同时也将带来一种新的高效的运输组织管理模式。
新一代调度集中系统FZk-CTC由卡斯柯信号有限公司开发，该系统对运输组织管理模式将进行结构重组、职能重划、分工重调、岗位重定，在没有客货作业的中间站可实现行车指挥无人化。
中间站行车指挥有关岗位取消后，按照专业相近、作业关联、管理直接、设置合理的原则，对原有岗位、职能和作业方式重新进行调整和划分。
新一代调度集中系统吸取传统CTC的经验和教训，充分考虑中国铁路客货混跑、调车作业多的实际情况，采用“分散自律（Distributed Autonomic System）”的理论，将调车控制纳入到CTC功能中来，系统无需切换控制模式即可实现行车作业和调车作业的协调办理，并且能够进行无人值守车站的调车作业，从而将调度集中的优势彻底地发挥出来。
建设新一代CTC本着“以TDCS为平台，以CTC为核心”的原则来进行。
CTC系统包含了TDCS 的所有功能，如列车运行监视，车次号自动跟踪，到发点自动采集，实际运行图自动生成、阶段计划的自动调整，调度命令的网络下达，车站行车日志自动生成等，在此基础上进一步实现了车站信号设备的集中控制，列车进路的按图排路和调车控制。
在软件、硬件设备及网络传输通道上，FZK-CTC系统将最大限度地利用既有TDCS系统的资源，以节省铁路局的投资。
2.系统结构ZDK型综合调车监控系统由地面设备和车载设备组成，地面设备包括地面主机、数传电台天线、调车终端和地面无源应答器；车载设备包括车载主机、监控分机和应答器查询主机。
系统结构如下图：3.调度中心应用系统列车调度员工作站列车调度员台工作站配备带6-8台大屏幕显示器，主要功能是实时监控管辖范围内列车运行状态，制定、调整和下达列车阶段计划，查阅实迹运行图，下达调度命令以及与相邻区段列车调度员交换信息。
分散自律调度集中系统
调度集 中是调度 中心 （ 调度 员 ） 管辖 区段 范 围 对
车运 行计划 和 调车计 划 ， 排列 运行 进路 的作业 方式 ；
内的信号设 备进 行集 中控 制 ， 列车 进行 直接 指挥 、 对 管理 的技术 装备 。从 ２ ０世 纪 ６ ０年代 我 国就开 始 了 调度 集 中系统 的研究 工作 。但在 当时的铁 路技 术装 备下 ， 系统 的研究 受 到诸 多方 面的制 约 ， 在很 多 问 存
维普资讯
第 １ ４卷 第 ４期
２０ 年 ０８ １ 月 ０
铁 道 运 营技 术
Ｒ ａｌ ｙ Ｏｐｅ ａｉ ｎ Ｔｅ ｈｎ ｌ ｇ ｉ ｗａ ｒ ｔｏ ｃ ｏ ｏ ｙ
Ｖ ｏ ． ４ Ｎ ｏ． １１ ４
Ｏ ｃ ｏ ｒ ２０ ｔ ｂｅ ． ０８
能 化 功 能 、运 输组 织 模 式 ， 以促 其 更 好 地应 用 。
关 键 词 ：调度 集 中 ；分 散 自律 ； 自律机 ；运 输 组 织
中图 分 类 号 ：Ｕ ８ ． ９ ２４ ５ 文 献 标 识码 ：Ａ 文 章编 号 ：１ ０ — ６ ６ （ ０ ８ ４ ０ ０ — ３ ０ ６ ８ ８ ２ ０ ）０ — ０ ７ ０
站、 系统 维护 工 作站 、 班 主 任 工作 站 、 制 台工 作 值 控
１ 系统 的 特 点
１１ 自律 可控 性 所 谓 “ ． 自律 可 控 性 ” 是 指该 系 就
站、 计划 员工 作站 以及 网络 、 源 、 电 防雷 设备 等 。 调度 中心子 系统 主要 负责 自动或 人工 编制 列车 运行计 划
系统 不仅 可 以在总 、 分机 之 间进 行 信息 的相互 传送 ，
而且邻 站 之间 也能互 相传 送信 息 ；如果 车站 分机 与 调 度 中心 总机通 信 中断 ，车站 分机 在一 定时 间 内仍
新一代调度集中(CTC)技术方案介绍
新一代调度集中（CTC）技术方案介绍根据部党组跨越式发展的战略部署，将大力加强我国铁路信息化建设。
新一代调度集中系统是我国铁路信息化建设的重要组成部分，同时也是电务部门跨越式发展主要内容。
调度集中系统既是技术装备，也是新型运输组织方式；既是现代化铁路的重要技术，也是运力资源科学调整的重要手段。
因此，研究新一代调度集中系统，加快调度集中建设，是近几年我国铁路电务事业跨越式发展的重要工作。
新一代调度集中的发展；必将大大提高我国铁路现代化装备水平，对促进运输组织方式改革，提高运输客货服务质量，减员增效发挥重要作用。
1．传统调度集中存在的主要问题：传统调度集中在我国铁路运用中大多运用效果不好，深入研究主要存在以下若干问题：1．l智能化程度不高。
调度员不能摆脱老三件，未能将调度员从繁琐工作中解脱出来，反而将车站值班员的既有工作内容加给了调度员，加大了调度员的工作强度。
另一方面，又摆脱不开对车站值班员的依赖，许多工作仍然依靠车站值班员完成，不能实现运输组织的根本变革。
1．2交放权频度过多。
由于传统调度集中只负责列车的集中指挥和控制，对调车作业未采取任何技术措施，只要车站一进行调车作业，就要出现中心控制与车站控制权力的交接问题，并且交放权手续繁杂，过程麻烦，不适应我国铁路路情，严重影响系统使用的积极性。
1．3车次号技术存在一定的问题。
车次号是调度集中的基础信息；但传统的调度集中在列车车次号自动输入、自动校核、自动跟踪的技术问题没有得到完全解决，造成车次号丢失或车次号错误，影响调度集中系统的正常使用。
1．4可靠性水平低。
传统调度集中基于当时的技术水平，技术落后，质量不高，故障频频发生，再加上信号设备基础质量不高，使系统的可用度不高。
系统经常的停用带来针对运用管理上的调度命令频发，增加了各级的工作量。
调度集中设备上道，使各级运输生产指挥部门没有感到益处，反而带来麻烦。
1．5无线通信手段不能满足要求。
调度集中是基于调度所对列车进行集中指挥和调度管理的系统，它不同于传统的调度员一车站值班员一司机（车长）的运输组织模式，它是调度员对列车（司机）的直接指挥与管理；因此必须保证调度指挥中心对列车（司机）的直接指挥；必须具备调度员与司机直接良好的通信能力。
美国铁路调度集中系统对我国铁路发展CTC的启示
俞 刚：铁道部信息化办公室，副主任，教授级高级工程师，北京，１００８４４ 张海军：铁道部运输局调度部，副主任，北京，１００８４４ 魏 瑜：铁道部计划司，处长，北京，１００８４４ 刘朝英：铁道部运输局基础部，主任助理，北京，１００８４４ 何 杰：铁道部调度部，副处长，北京，１００８４４ 马建军：铁道部信息化办公室，助理调研员，北京，１００８４４
（３）为满足运输调度指挥的需要， 调度集中系统功能齐全，显示内容丰 富、灵活，显示界面充分体现了人性 化的理念。
调度指挥中心的工作台为调度员 和管理人员提供了良好的用户界面和 管理功能，以及对铁路用户、运输管 理和机车、车辆、信号、线路、站场、
２ ０ 中国铁路 ８／２００５
CHINESE
RAILWAYS
供 应 、信 息 系 统 的 维 护 管 理 等 工作。 １．２ 诺福克南方（ＮＳ）公司概况
ＮＳ 公司是 １９８２ 年诺福克铁路公 司与南方铁路公司合并组成的 Ｉ 级铁 路公司，公司经营范围跨越美国东部 ２２ 个州、哥伦比亚区以及加拿大安大 略湖省，公司营业里程 ３４ ４００ ｋｍ，共 有员工 ２８ １６０ 名，总部设在诺福克。 ＮＳ 公司的调度指挥和控制方式略有 别于 ＢＮＳＦ 公司，采取调度集中统一 指挥和分散控制相结合的方式。市场 营销、列车运行计划、机车运用计划 等完全集中在公司总部调度中心，由 调度中心统一集中调度指挥；列车调 度计划下达后，由下设的铁路局分区 域划片实施执行。调度中心有 ４００ 多 名调度员集中统一编制公司的列车运 行计划、机车运用计划和施工限速计 划等。公司每日受理 １５ ０００ 个客户运 输要求的电话或信息，按客户需要组 织空车调配和装车。公司下设 １１ 个铁 路局，每个铁路局设置一个调度分中 心，设有总调度长、值班主任、助理 值班主任和调度员，按照公司总部下 达的日班计划和列车调整计划，控制 区域内列车的运行。由于列车运行计 划是由公司集中编制，路局间基本上 不存在列车运行间的冲突，若机车调 度、运用存在矛盾，则由相邻路局自 行解决。
分散自律调度集中系统(CTC)
分散自律调度集中系统框图
铁路局 CTC中心 列车运行调整计划 调车作业计划 （无人站）
车站
列车和调车进路命令生成 （车站自律机）
调车作业计划 （有人站）
联锁系统
第三部分 CTC功能和原理
列车运行调整计划
由列车调度员实际运行情况和运输组织 大的当前要求，对列车运行调整计划及 时调整，并下达给车站值班员予以执行。 调度人员利用计算机列车运行调整计划 已取得很好的效果，用计算机对计划进 行增、删、改操作。
程序化进路控制
程序化进路控制：是调度集中的核心技 术，简单说自动确定进路的始端和终端 按钮（包括变通按钮），并根据车次号 跟踪结果适时地将进路操作命令下达到 联锁设备以排列进路。实际上就是模拟 值班员按列车运行调整计划办理列车进 路的过程。
信息集中、控制集中， 以及列车运行实时信息的集中； 控制集中式：在控制中心设置PRC机， 自动对所辖车站的进路进行控制； 控制分散式：指列车进路控制由各个车 站PRC机完成，站间协调的依据是列车计 划运行图。
谢谢大家！
第四部分 CTC应用
CTC应用
胶济线（34个CTC控制车站，3个行调台） 客运专线（CTCS-2、CTCS-3区段） 青藏铁路（全线45个车站，38个无人车 站） 重载铁路（高密度开行1万吨、2万吨重 载列车线路）
车站故障分析
（1）车站站场图上看不见其他站的信息 故障原因：该站通信故障。 处 理 方 法 ： 用 ping 命 令 看 路 由 器 和 网 络 连 通，若 判断为设备问题时检查交换机和网线 插头是否松动。 （2）车站采集信息错误： 故障原因：采集板或采集线故障。 处理方法：通过电务维护终端，判断故障出在 哪块采集板，更换相应的采集板。
目 录
卡斯柯公司研制的新一代FZK-CTC型分散自律调度集中系统通过铁道部技术审查
卡斯柯公司研制的新一代FZK-CTC型分散自律调度集中系统
通过铁道部技术审查
国敢
【期刊名称】《铁路计算机应用》
【年(卷),期】2004(13)5
【摘要】2004年4月26-27日，由卡斯柯信号有限公司研制的FZK-CTC型新一代分散自律调度集中系统(CTC)，在兰州铁路局西宁分局通过了由铁道部科技司、运输局组织的技术审查。
这是目前国内第一套新一代CTC系统。
【总页数】1页(P54-54)
【作者】国敢
【作者单位】《铁路计算机应用》杂志社记者
【正文语种】中文
【中图分类】U292.2
【相关文献】
1.新一代分散自律调度集中系统FZK-CTC的研制 [J], 李鹏;夏波;高竞阳
2.新一代FZK-CTC型分散自律调度集中系统在西宁通过铁道部技术审查 [J], 李鹏
3.分散自律调度集中系统(FZK-CTC)在郑西客专的应用 [J], 康斌
4.分散自律调度集中系统（FZK-CTC）在太中银线的应用 [J], 黄昕
5.分散自律高度集中（FZk-CTC）通过铁道部技术审查 [J], 周文龙
因版权原因，仅展示原文概要，查看原文内容请购买。
分散自律系统在新一代调度集中系统中的应用研究
协 作 方 式 运 行 。 以实 现 各 自的功 能 。因此该 系统要求 每一个 子系统 都 具 有 智 能 管 理 自己而 又不 干 涉 其 它子 系统 的事务 。 且该 系统 也 并 不 受其 它 子 系统 的干 涉 。 但它 可 以
和其 它子 系统协调 工作 。正是这 两
指挥 系 统装 备 水平 。 现 了铁 路行 实
车指挥 的 自动化 和现代 化 。
（ ） 线 通信 手 段 不 能满 足 调 ４无
度集 中系统 的要求 ； （ ）车 次 号 系 统 不 完 善 不 可 ５
调 性 即 任何 子 系 统 出 现 故 障 或 处 于维 修 以及 调度 区段 调 整 时 ， 子 其
分 散 自律 调 度 集 中 系统 最 典 型 的特 点就是 ” 散 自律” 所谓 ” 分 。 分 散 ”就 是 指 设 备 分 散 、 险 分 散 、 。 危 进 路控 制分 散 。各 个车 站子 系统相
当 于一 个智 能 的分 中心 ． 原来 由调 度 中 心 统 一 控 制 所 有 车 站 列 车 的 接 发车 作 业 的方 式 。 变 为 车站 自 转
概念 上讲 它相 当于 网络或存 储器 。 把 这 一 模 型应 用 到 调 度 集 中系 统
它突 破 了传 统集 中式 的 ＣＳ模 式 。 ／
在这 一 系统 中所 有 的单 元 （ 系 子
统） 都是 独 立 平 等 的 ， 存 在 任 何 不
隶属 关 系 。 任何单 元 都 能完 成 各 自 的任务 而不受 其它单元 的 干预 。同 时各 个单 元 之 间也 能协 调工 作 ． 实
输组 织 管理 流 程 。 高 了行 车 调度 提
冲突 问题 ． 度 中心 与 车站 要 进行 调
分散自律调度集中系统FZK-CTC技术报告
分散自律调度集中系统FZK-CTC技术报告CTC ：调度集中系统TDCS（DMIS）：调度治理信息系统TMIS：运输治理信息系统TCP/IP：传输操纵协议/网际协议WindowsNT/2000：视窗操作系统UPS：不间断电源CAD：运算机辅助调度CCRT：彩色显示器AIO：ALL-IN-ONE综合运算机DIB：信息采集板VDOB：驱动板CIS：运算机联锁系统RIS：继电联锁车站MMI: 人机对话界面系统、上位机FZK-CTC：卡斯柯信号有限公司分散自律调度集中系统前言调度集中是调度中心对某一区段内的信号设备进行集中操纵及对列车运行直截了当指挥和治理的技术装备。
FZK-CTC型分散自律调度集中系统是综合了运算机技术、网络通信技术和现代操纵技术，采纳了智能化分散自律的设计原则，以列车运行调整打算操纵为中心，兼顾列车与调车作业的高度自动化的调度指挥系统。
FZK-CTC型分散自律调度集中系统紧密结合我国铁路路情，做到以TDCS（DMIS）为平台，以调度集中为核心，以行车指挥自动化为目标，实现了铁路运输指挥的现代化。
FZK-CTC型分散自律调度集中系统采纳运算机分布式网络操纵技术和信息化处理技术，将列车运行调整打算下传到各个车站自律机中自主自动执行；在列车运行调整打算的基础上，解决列车作业与调车作业在时刻与空间上的冲突，实现列车和调车作业的统一操纵。
FZK-CTC型分散自律调度集中系统在信号设备操纵与行车指挥方式上仅设有分散自律操纵与专门站控两种模式。
系统在分散自律操纵模式时，只有操纵指令的不同来源，没有中心与车站操纵权的转换；专门站控为车站人工操纵方式，中心不具备直截了当操纵权, 系统完好时具备了TD CS（DMIS）功能。
FZK-CTC型分散自律调度集中系统可适用不同牵引动力、运行速度、运量和线路类型。
FZK-CTC型分散自律调度集中系统对车站实行分散自律操纵时，联锁关系仍由车站联锁设备保证。
实现各种功能时，系统保证了既有联锁关系的完整性。
