市政工程雨污水排水管道施工方案(20200522230527)

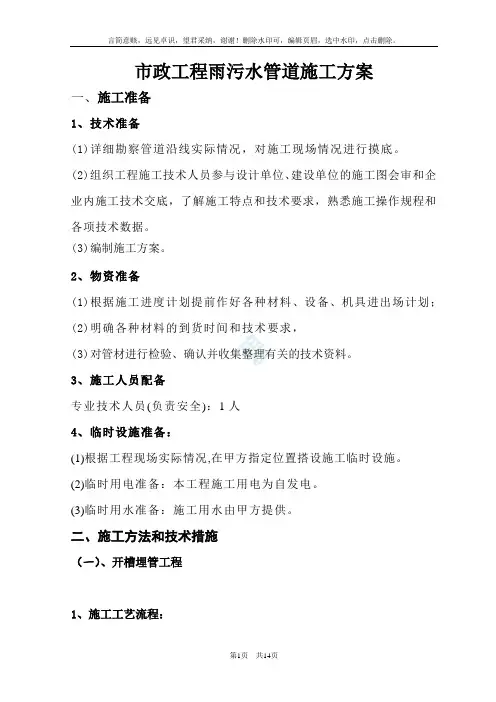

市政工程雨污水管道施工方案
市政工程雨污水管道施工方案一、施工准备1、技术准备(1)详细勘察管道沿线实际情况，对施工现场情况进行摸底。
(2)组织工程施工技术人员参与设计单位、建设单位的施工图会审和企业内施工技术交底，了解施工特点和技术要求，熟悉施工操作规程和各项技术数据。
(3)编制施工方案。
2、物资准备(1)根据施工进度计划提前作好各种材料、设备、机具进出场计划；(2)明确各种材料的到货时间和技术要求，(3)对管材进行检验、确认并收集整理有关的技术资料。
3、施工人员配备专业技术人员(负责安全)：1人4、临时设施准备：(1)根据工程现场实际情况,在甲方指定位置搭设施工临时设施。
(2)临时用电准备：本工程施工用电为自发电。
(3)临时用水准备：施工用水由甲方提供。
二、施工方法和技术措施（一）、开槽埋管工程1、施工工艺流程：(1)测量A、雨水管道工程的线路测量包括定线测量、水准测量和直接丈量。
B、C、在进行管道水准测量时,应沿线设临时水准点。
(2)、沟槽开挖A、沟槽开挖前工作开槽前要认真调查了解地上障碍物及地下地质情况，以便开槽时采取妥善加固保护措施，同时组织好人员及机械，保证施工的顺利进行。
B、沟槽开挖形式根据设计图中设计管道的规格、埋置深度以及规范要求来确定沟槽开挖的形式，按规定比例放坡，必要时进行支护，保证沟槽不塌方。
a.沟槽放坡的确定：槽深h＜3米时，槽帮坡度i为1：0.33；槽深h≥3米时，槽帮坡度i为1：0.5；b.槽底工作面的确定：管道一侧工作面宽度情况详见下表：c.沟槽断面形式（见下图）C、开挖方法a.土方开挖采用机械开挖，槽底预留30cm由人工清底。
开挖过程中严禁超挖，以防扰动已压实地基。
对于有地下障碍物（管、缆）的地段由人工开挖，严禁破坏.b.沟槽开挖尽量按先深后浅顺序进行，以利排水。
c.挖槽土方处置，按现场暂存、场外暂存、外运相结合的原则进行。
开槽土方凡适宜回填的土选择妥善位置进行堆放，但不得覆盖测量的标记，均暂存于现场用于沟槽回填。
市政雨污水施工方案
市政雨污水施工方案1. 引言市政雨污水施工是一项重要工程，涉及市政基础设施建设和环境保护。
本文档旨在提供一个详细的施工方案，以确保施工过程顺利进行，并最大程度地减少对环境的影响。
2. 施工目标本次施工的目标是对市区的雨污水管道进行改造和扩建，以提高市区排水系统的处理能力，减少雨污水对环境造成的污染。
3. 施工范围本次施工的范围涵盖市区内的主要街道和居民区，在具体施工前需进行现场勘察和设计，确定施工范围和施工方案。
4. 施工步骤4.1 现场勘察与设计在正式施工前，需要进行现场勘察和设计工作。
具体步骤包括：•调研：与相关部门合作，了解市区内现有雨污水管道的状况和处理能力。
•勘察：对市区内的主要街道和居民区进行勘察，确定现有管道的位置和规格。
•设计：根据勘察结果，进行设计，确定改造和扩建的方案。
4.2 施工准备工作在正式施工前，需要做好施工准备工作。
具体步骤包括：•材料准备：根据设计方案，采购所需材料，包括管道、连接件、密封胶等。
•设备准备：准备好所需的施工设备，包括挖掘机、输送带、水泵等。
•人员组织：组织施工人员，包括工程师、技术人员、操作人员等。
4.3 施工实施施工实施是整个施工过程的核心。
具体步骤包括：•清理现场：在施工前，清理施工区域内的障碍物和垃圾。
•挖掘管道：使用挖掘机挖掘管道的沟槽，确保管道的铺设深度和坡度。
•铺设管道：按照设计方案，将雨污水管道进行铺设，连接好各个部分，并保证管道的密封性。
•安装设备：根据需要，安装水泵、阀门等设备，确保雨污水的正常流动。
•测试和调试：在施工完成后，对管道进行测试和调试，确保管道的安全和正常运行。
4.4 施工总结与验收施工完成后，需要进行总结和验收工作。
具体步骤包括：•施工总结：对整个施工过程进行总结，包括施工过程中的问题和改进意见。
•环境保护：对施工现场进行清理，保持环境整洁，并严格遵守环境保护要求。
•验收工作：与相关部门进行沟通，进行施工的验收工作，确保施工符合相关标准和要求。
雨污排水管道施工方案
雨污排水管道施工方案专项施工方案一、施工总概况首先，清除开挖范围内不能利用的土方，并将其全部挖除运至指定地点。
沟槽开挖采用机械开挖为主，人工开挖为辅。
沟槽开挖将采用单坡式放坡，坡度按1:0.33放坡。
挖土机挖至离设计标高20cm时，采用人工清底。
立模采用两侧立模，要求立稳、标高准确，基本平整。
底板采用C15砼浇筑，底板砼用平板震动器震动二次后，抹平拉毛，并及时加盖草袋防东养护。
安管采用机械兼人工下管，操作中应轻轻放下，以免撞坏底板。
管口基本平接调整管底标高后，方可进行下一接管的吊安。
污水管道要求闭水前，待污水井砌筑完毕，封头保养好后，方可进行。
先放水浸泡24小时后，目测无明显渗漏方可进行闭水试验。
回填待闭水合格后进行，首先抽干槽内积水，首先采用人工回填，回填厚度为每30cm一层，人工整平后夯实，再用机械分层回填夯实，注意沟槽两边同时进行。
二、专项总施工方案在施工前，根据建设单位提供的导线点、水准点，准确放出沟槽开挖边线，计算出沟槽开挖深度。
具体施工前，对准备施工的施工段的地下现有管线进行调查，必要时开挖样洞，以摸清其管线位置和深度，对防碍施工的有关管线与相关部门协商并将结果抄报监理和业主。
开挖采用机械挖土，支管及交叉口采用人工开挖，土方就地堆放，沟槽留20cm人工清底至设计标高。
沟槽每侧留0.4～0.5m作为工作宽度，按1:0.33放坡，如遇基底土质不良及时上报监理、甲方，按图纸要求进行基底处理。
开挖后，及时做好排水工作，保证槽底土壤不受水浸泡，严格控制高程，严禁超挖。
支管的施工，根据实际情况，主管施工至哪里，支管随即施工，施工过程中要注意对其他管线的保护，以防造成不必要的损失。
排管施工前，待用管材按标准逐节质量检验，不合格不得使用。
管材在搬运及下管过程中轻抬轻放。
排管铺设应严格按照设计要求安放。
管道接口要焊接严密，复核高程和直线使之符合设计要求，做到顺直。
在测量放线和沟槽挖土支护后，进行管道基础施工。

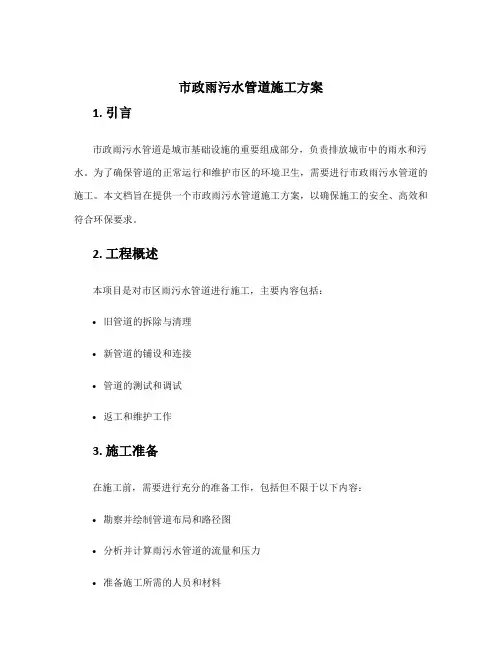

市政雨污水管道施工方案
市政雨污水管道施工方案1. 引言市政雨污水管道是城市基础设施的重要组成部分，负责排放城市中的雨水和污水。
为了确保管道的正常运行和维护市区的环境卫生，需要进行市政雨污水管道的施工。
本文档旨在提供一个市政雨污水管道施工方案，以确保施工的安全、高效和符合环保要求。
2. 工程概述本项目是对市区雨污水管道进行施工，主要内容包括：•旧管道的拆除与清理•新管道的铺设和连接•管道的测试和调试•返工和维护工作3. 施工准备在施工前，需要进行充分的准备工作，包括但不限于以下内容：•勘察并绘制管道布局和路径图•分析并计算雨污水管道的流量和压力•准备施工所需的人员和材料•确保施工现场的安全和交通畅通4. 施工步骤4.1 旧管道拆除与清理在施工前需要先拆除和清理旧的雨污水管道，以为新管道的铺设做好准备。
具体步骤如下：1.清除管道周围的杂物和垃圾，确保施工现场的清洁。
2.使用专业工具拆除旧管道，确保不会损坏周围的建筑物和设施。
3.将旧管道上的残余水和泥沙排出，清理管道内部。
4.2 新管道铺设和连接铺设和连接新的雨污水管道是施工的重点步骤，需要根据实际情况进行调整和安排。
一般的施工步骤如下：1.根据管道布局和路径图，在地面或地下进行管道的标线和挖掘。
2.根据管道的尺寸和材料，选择适当的施工设备进行铺设。
3.安装管道支架和固定装置，确保管道的稳定和安全。
4.将管道按照设计要求连接起来，采用焊接、螺栓或橡胶密封等方式进行连接。
5.在连接处进行严密的密封，防止漏水和渗漏。
4.3 管道的测试和调试在新管道铺设和连接完成后，需要进行测试和调试，确保管道的正常运行。
具体步骤如下：1.充分清洁管道，排除可能存在的污物或杂质。
2.填充管道，并对管道进行逐段的压力测试。
3.检查管道的漏水情况，确保无渗漏现象。
4.测试管道的流量和压力，与设计要求进行比对。
5.调整和修正管道的任何不合格或不正常的情况。
4.4 返工和维护工作如果在测试和调试过程中发现管道存在问题，需要进行返工和维护工作。

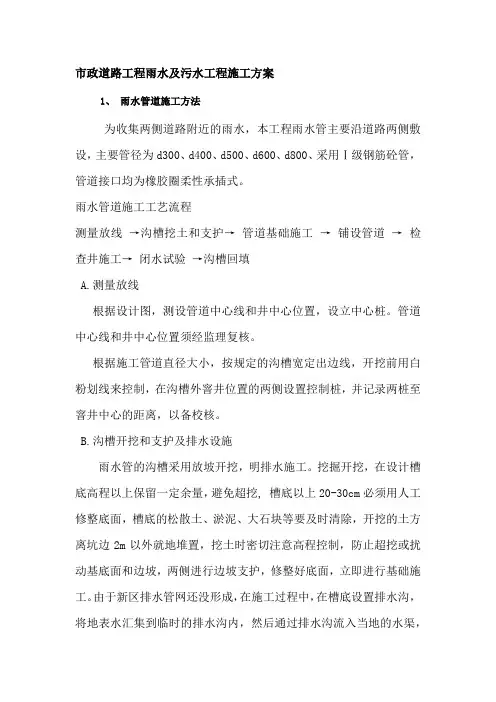

市政道路工程雨水及污水工程施工方案
市政道路工程雨水及污水工程施工方案1、雨水管道施工方法为收集两侧道路附近的雨水，本工程雨水管主要沿道路两侧敷设，主要管径为d300、d400、d500、d600、d800、采用Ⅰ级钢筋砼管，管道接口均为橡胶圈柔性承插式。
雨水管道施工工艺流程测量放线→沟槽挖土和支护→管道基础施工→铺设管道→检查井施工→闭水试验→沟槽回填A.测量放线根据设计图，测设管道中心线和井中心位置，设立中心桩。
管道中心线和井中心位置须经监理复核。
根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外窨井位置的两侧设置控制桩，并记录两桩至窨井中心的距离，以备校核。
B.沟槽开挖和支护及排水设施雨水管的沟槽采用放坡开挖，明排水施工。
挖掘开挖，在设计槽底高程以上保留一定余量，避免超挖, 槽底以上20-30cm必须用人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，开挖的土方离坑边2m以外就地堆置，挖土时密切注意高程控制，防止超挖或扰动基底面和边坡，两侧进行边坡支护，修整好底面，立即进行基础施工。
由于新区排水管网还没形成，在施工过程中，在槽底设置排水沟，将地表水汇集到临时的排水沟内，然后通过排水沟流入当地的水渠，以保持沟槽干燥。
C.管道基础施工基础施工前，必须及时复核高程样板标高，以控制挖土、垫层和基础面标高。
用全站仪每20米放出管道中心位置，以中心线为准放出基础或垫层边线。
基础的底层土应人工挖除，修整槽底，如有超挖应用砾石砂或碎石等填实。
基础施工前必须复核高程样板的标高。
基础的底层土人工挖除，修整槽底，清除淤泥和碎土，如有超挖，应用砾石砂或旧料填实，不得用土回填。
根据地勘报告及管道纵断设计，当管道基础落与粗砂砾或角砾时，无需地基处理，人工清理后，即可施工管道基础；当管道落于中细砂时，原土翻夯300mm,压实系数0.97；当管道落于黄土状粉土Ⅱ级自重湿陷性段时，原土翻夯300mm，上铺300mm厚3：7灰土，压实系数0.97；当管道落于黄土状粉土Ⅳ级自重湿陷性段时，原土翻夯500mm，上铺300mm厚3：7灰土，压实系数0.97；管道基础落于新建道路回填土层上，原土翻夯300mm，压实系数0.97。
市政道路雨水污水管道施工方案
市政道路雨水污水管道施工方案一、工程概况本工程为某市市政道路雨水污水管道施工项目，主要包括道路雨水管道、污水管道、检查井、雨水口等工程内容。
工程起点位于道路交叉口，终点位于道路另一侧的交叉口，全长约5公里。
二、工程目标1. 确保施工质量符合国家及地方相关规范要求。
2. 确保施工安全，杜绝安全事故的发生。
3. 确保施工进度，确保工程按期完成。
4. 确保施工对周围环境的影响降至最低。
三、施工方案1. 施工前准备（1）组织技术人员对施工现场进行实地勘察，了解地形地貌、地质情况、周边环境等，为施工方案的制定提供依据。
（2）根据勘察结果，结合相关规范要求，制定详细的施工方案。
（3）组织施工队伍进行技术培训和安全教育，确保施工人员熟练掌握施工技能和安全知识。
（4）准备施工所需的原材料、设备、工具等，确保施工顺利进行。
2. 管道铺设（1）管道材料选用符合国家及地方规范要求的材质，具有足够的强度和耐腐蚀性能。
（2）管道铺设采用开槽施工法，根据设计图纸和现场实际情况，确定管道埋设深度和位置。
（3）管道铺设过程中，严格控制管道铺设质量，确保管道连接牢固、无渗漏。
（4）管道铺设完成后，进行闭水试验，确保管道无渗漏。
3. 检查井施工（1）检查井采用预制混凝土检查井，具有足够的强度和耐腐蚀性能。
（2）检查井位置根据设计图纸和现场实际情况确定，确保检查井位置合理、便于维护。
（3）检查井施工过程中，严格控制检查井施工质量，确保检查井结构稳定、无渗漏。
（4）检查井与管道连接处采用柔性连接，防止因温度变化等原因导致的管道断裂。
4. 雨水口施工（1）雨水口选用符合国家及地方规范要求的材质，具有足够的强度和耐腐蚀性能。
（2）雨水口位置根据设计图纸和现场实际情况确定，确保雨水口位置合理、便于排水。
（3）雨水口施工过程中，严格控制雨水口施工质量，确保雨水口结构稳定、无渗漏。
（4）雨水口与管道连接处采用柔性连接，防止因温度变化等原因导致的管道断裂。
市政工程雨污水管道施工方案
雨、污水管道工程施工方案一、工程概况1、雨水管道K3+000 —K4+600段红线宽度为50.0m：雨水管线采用双排布设在左右侧非机动车道，管道中线距离道路中线为14.0m。
K6+585 —K7+580段红线宽度为34.0m：雨水管线采用单排布设在左侧人行道，管道中线距离道路中线为14.0m。
雨水管线平面定位以道路中心线为基准，用相对尺寸标注。
竖向定位以绝对高程标注，雨水管道管位见管位横断面示意图。
设计雨水主管道：K3+000 —K4+600段：道路北侧雨水主管道：道路北侧雨水共分两段进展设计：〔1〕YS北1至YS北15〔K2+904~K3+460〕段：YS北1至YS 北8段雨水干管管径为DN800mm的Ⅰ级钢筋混凝土管，坡度为0.003；YS北8至YS北15段雨水干管管径为DN1000mm的Ⅰ级钢筋混凝土管，坡度为0.003-0.006。
此段雨水流向由西向东，由YS北1流至YS 北15，最终排入卞家沟；〔2〕YS北16至YS北42〔K3+508~K4+600〕段：雨水干管管径为DN600mm-800mm的Ⅰ级钢筋混凝土管，坡度为0.003~0.014。
此段雨水流向由西向东由YS北16流至YS北30〔为已建成雨水检查井〕，YS北30-YS北31检查井之间现有一段DN500的雨水管道，此段管道没有出水口，本次设计将此段现有雨水管道同新建管道连通，将雨水由西向东排至YS北42，YS北42为双星八路已建成雨水检查井，最终将雨水由双星八路雨水管网排至月河。
道路南侧雨水主管道：道路南侧雨水共分两段进展设计〔1〕YS南1至YS南15〔K2+946~K3+463〕段：YS南1至YS 南8段雨水干管管径为DN800mm的Ⅰ级钢筋混凝土管，坡度为0.003；YS南8至YS南15段雨水干管管径为DN1000mm的Ⅰ级钢筋混凝土管，坡度为0.003。
此段雨水流向由西向东，由YS南1流至YS南15，最终排入卞家沟；〔2〕YS南16至YS南43〔K3+508~K4+603〕段：雨水干管管径为DN600mm-1000mm的Ⅰ级钢筋混凝土管，坡度为0.003-0.014。
市政雨污水混凝土管道工程施工方案
市政雨污水混凝土管道工程施工方案一、项目概况市政雨污水混凝土管道工程是为了解决城市的雨污水排放问题，确保城市环境的卫生与安全。
本工程的施工内容主要包括雨水管道和污水管道的铺设工作，涉及到材料采购、施工组织、安全防护等多个方面。
本工程将按照设计要求进行施工，确保工程质量。
二、施工准备1.材料采购：根据设计要求，采购相应规格的雨水管道和污水管道，并根据工程需要购买适量的混凝土。
2.施工人员：按需组建施工队伍，包括项目经理、施工队长、技术人员和普通工人等。
3.设备准备：准备好所需机械设备和工具，如挖土机、起重机、水泵等。
4.施工组织：根据工程图纸和设计要求，编制施工方案和施工进度计划，确保施工顺利进行。
5.安全防护：组织施工人员参加安全培训，制定安全管理制度，确保施工现场安全。
三、施工工序1.现场勘测：在施工前对工程现场进行勘测，了解地下管线以及地质情况等。
2.地面标线：根据设计图纸，利用测量仪器在地面上进行标线，确定管道的位置。
3.挖掘土方：采用挖土机将管道敷设区域的土方挖掘出来，并进行临时堆放或运走。
4.管道敷设：按照设计要求，将雨水管道和污水管道进行敷设，并利用水平仪器进行校正，确保管道的坡度和线形。
5.管道连接：采用橡胶密封圈或水泥浆进行管道的连接，确保连接处密封牢固。
6.填埋回填：管道敷设完成后，采用清洁砂土进行回填，并进行适度的夯实工作，保证管道周围土壤的稳定性。
7.混凝土浇筑：对已经铺设好的管道进行混凝土浇筑，形成混凝土管道，确保管道的稳固性和密封性。
8.现场清理：完成工程后对施工现场进行清理，清除杂物和废弃物，确保环境整洁。
四、工程管理1.质量管理：严格按照设计要求进行工程施工，对关键节点进行质量检查，确保工程质量达标。
2.安全管理：制定安全操作规程和安全防护措施，加强安全培训和事故预防，确保施工现场安全。
3.进度管理：按照施工进度计划，合理组织施工，确保工程按时完成。
4.成本控制：合理安排物资采购，控制材料的消耗，优化施工工艺，降低施工成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
要求塔设车辆便桥、行人便桥，确保施工及行人安全。
⑤在高压线下作业时严格按电业局要求施工，注意施工机械、人员安全。
⑥为了使沟槽中心线及高程准确， 在开挖时设置坡度板， 在坡度板侧面顶部用小铁钉
订出中心线，在坡度板侧面钉上高程板，坡度板上写明桩号、下返高程等有关数据，便于
控制；槽底高程允许偏差：土方 +20mm ；石方 +20mm ； -200mm 。
式中 q—实测渗水量 (L/(mi ·m)): W—补水量 (L):
T—实测渗水观测时间（ min ） L—试验管段长度 (m)
⑻土方回填
①回填时应在隐蔽工程验收合格后进行，凡具备回填条件，均应及时报监理单位验收 并及时回填，防止管道因暴露时间过长造成损坏。
②回填土不得含有碎砖、石块及大于 10cm 的硬土块，并不得采用房渣土、粉沙、淤 泥、冻土等杂物。
⑦沟槽开挖出的土作为回填材料，存放于沟槽一侧。余土装车外运，外运时应安排专
人清扫路面，作好文明施工。
⑧沟槽开挖过程中应控制其质量达下列要求：
(单位： mm)
序号
项目
允许偏差
检查频率
范围
点数
检查方法
1
槽底
±20
20000
1水Biblioteka 仪测量中心线每侧 不小于规定
2
槽底宽
宽度
20000
挂中心线用尺测量
不小于规定
以免人员、车辆及杂土掉入井内。 ⑨检查井施工时所需的砂浆及混凝土，不同标号的在每—个台班必须留置试块，取样
不得小于一组抗压试块，并留同样条件试块，试块应随机取样制作，并送至试验室进行抗 压强度试验。
⑺管道严密性试验
①污水管道采用闭水法进行严密性试验，管道闭水试验时，试验管段应具备下列条件： a 管道及检查井外观质量已检查合格 ; b 管道沟槽内无积水 ; c 全部预留孔洞应封堵不得漏水 ; d 管道两端堵板承载力应经核算并大于水压力的合理； 除预留进出水管外， 应封堵坚固 不得漏水。 ②试验方法：从上游往下游进行分段，上游段试验完毕 ,可往下游段倒水，以节约水资 源。试验管段应按井距分隔，长度不应大于 lKm ，带井试验。试验水头以上游检查井井口 高度为准。将试验管段两端的管口封堵；采用砖砌，养护 3—4 天达到强度后，在向闭水段 的检查井内注水。 试验管段盛满水后浸泡时间不得少于 24 小时，使管道充分浸透。 当试验水头达规定水头开始计时，观察管道的渗水量，直至观测结束时，应不断向试 验管段内补水，保持试验水头恒定。渗水量的观测时间不得小于 30min 渗水量计算： q=w/(T ×L)
⑸管道安装
①由于其材质的刚性及线性膨胀系数，在考虑强度问题时，必须增加固定点的数量来 保证供水管网的刚性；在考虑线性膨胀系数时，必须考虑到长距离管道的敷设必须有一定 的伸缩量。
②管道的埋设深度根据图纸设置要求，管顶最小埋深为 0.7 米。 ③沟槽底部一般为管外径加 0.4 米，管沟边应是一直线，沟底应在一平面，沟内不得
滑坡事故。要保证地表自然沟的排水畅通，并在自然沟和沟槽间留有保护层。 沟槽土方开挖过程中应及时进行钎探，并通知监理验槽，验槽合格方可进行管基施工。
⑷管道基础施工
①施工顺序：原土夯实一垫层定位放线一铺筑基础一基础夯实。 ②管基施工所需材料必须具有出厂合格证，严格按配合比控制下料并挂牌标识。 ③土方开挖后经甲、乙双方共同验槽合格后，进行原土夯实，夯实后，在经纬仪的监 控下进行砂石基础定位、放线工作。 ④待垫层达到平整度要求后，用经纬仪测量放出管道中心线位置进行规定安装。 ⑤管基采用基础时，必须保证管外壁与基础贴合压实，可加薄砂一层。 ⑥施工中管道穿越软土地基处及其它地基不良时，管道基础须进行处理，应与设计人 员协商处理意见。 ⑦如开挖后发现地基土具湿陷性，管基下应铺设 3：7 灰土 300MM 垫层厚，再进行管 道基础施工。 ⑧如开挖发现旧管道渗水，地基土含水量相对较高的情况，换填砂卵石，换填深度视 具体情况由各相关方协商解决。
含有突出物、碎石或其它硬块。用机械挖沟时，沟底应留 0.2-0.3 米厚的土层暂不开挖，最 后应当用人工清理沟底至标高位置。
④管道敷设时，管顶回填 10cm 的中粗砂，管底做 15cm 的砂垫层。 ⑤高密度聚乙烯（ HDPE ）管的安装要求 a 施工前，对管材、管件等做二次外观检查，发现有问题的均不能使用。 b 由于其高密度聚乙烯（ HDPE ）管管身重量轻，在安装过程中人工即可搬动，一般不 需要动用机械，因而在将其放人沟槽时，不得与沟壁和沟底激烈碰撞。 c 安装法兰接口的阀门和管件时， 应采取防止造成外加拉应力的措施， 口径大于 100mm 阀门下，应设砖支墩。 d 在高密度聚乙烯（ HDPE ）管穿越铁路、公路等障碍时，应设套管，以起到保护管材 作用。 e 管道安装和敷设工程中断时，应用木塞或其它盖堵将管口封闭，防止杂物进入管道。 ⑥应注意的几个问题 a 管道敷设时应尽量避免穿越腐蚀、污染管道地段，必须穿越时需设置套管。 b 雨季或地下水位高的地区施工时，防止管道上浮。 c 管沟回填应分层夯实， 若管道穿越道路时， 为避免压坏管身， 可在管顶全部回填粗砂。 d 管材具有良好的韧性和柔软性， 在安装时， 要充分利用这一点进行敷设， 一般大口径 管材弯曲埋地半径Ｒ应大于３０Ｄ，但在弯曲部位不得安装管件、阀门、水表等辅件。 e 施工过程中，应及时清洁管材与管件的熔接部位，避免水、沙子、灰尘等与其接触而 引起的热熔粘接不牢固；同时还应用铅笔在管材上标记热熔深度。 f 与其它塑料管一样，高密度聚乙烯（ HDPE ）管应避紫外线直接照射
安徽宿州森林动物世界项目污水工程 雨污水施工方案
工程名称： 安徽宿州森林动物世界项目污水工程 建设单位： 宿州森林动物世界有限公司 编 制 人： 审 核 人： 审 批 人: 编制单位： 安徽宿州森林动物世界市政工程项目部
编制日期： 2016 年 5 月 10 日
雨、污水管道 工程专项施工方案
一、工程概况
③回填时必须将沟底杂物清理干净，回填时沟槽内不得有大量积水。 ④管道两侧及管顶 0.5m 范围内回填土不得含有直径大于 50mm 砖块等硬物； ⑤管顶以上 500mm 范围内回填时， 应由人工从管道两侧对称回填， 且回填土不得直接 扔在管道上。 ⑥回填土时分层夯实，人工夯实每层的虚铺度度不大于 200mm ，机械夯实每层的虚铺 厚度不大于 400mm 。 ⑦分层回填至管顶 1.5m 以上时，方可上大型压路机械进行碾压。 ⑧检查井周围回填时应符合下列要求： a 现浇混凝土或砌体水泥砂浆强度达到设计要求； b 检查井周围回填要与管道回填同步进行，当不能同时进行，要留台阶型接茬 ; c 检查井周围回填夯实时要沿井室中心对称进行，且不得漏夯； d 回填材料压实要与检查井紧贴。
⑥根据管沟上口开挖宽度，定出线中心位置，在地面上表明开挖边线。当沟槽开挖到 一定深度后，利用坡度板检查沟槽是否挖到应有的槽底高程，并作为埋设管子的依据。
⑵地下管线及障碍物探测
根据施工图纸、业主、规划、监理及其他相应的职能部门提供的地下管线、障碍物等 位置，用红漆做好标识，并应对施工作业班组做好技术交底，沟槽开挖前应由人工在标识 处开挖探坑，找出地下管线、障碍物的准确位置后，通知业主、设计、监理、规划及其他 相应的职能部门现场踏勘，待确认后方可进行下道工序的施工，沟槽开挖时要对已挖出的 地下管线、障碍物做好相应的保护措施。
④将两个以上永久标高点进行两次闭合核实，若无误差认定永久性水准点，按规范要 求每 40-50m 加密临时水准点，临时水准点亦可用浇桩代替。
⑤上述所有的控制桩、标高桩和其他桩经监理工程师复核后，在设置的桩上编号，防 止和其他单位的桩混淆而发生差错。所有的桩要予以详细记录 , 并说明位置、方向、作用、 标高或方位等。
本方案适用于安徽宿州森林动物世界项目污水工程雨、污排水管道的施工。雨、污管 道设计为 HDPE 双壁波纹管，环刚度不小于 4kn/m2 ，雨、污水管道接口采用承插口形式， 橡胶圈接口。根据施工图要求，排水体制采用分流制，雨水排水管道与园区内道路排水系 统相接，雨水直接排向水系，污水经城市污水处理厂处理后排入外河。根据排水规划要求， 在机动车道下设置雨水排水管，雨水排水管径为 DN300 ～DN500 ，污水排水管径为 DN4 ００。 由于雨水管道与污水管道施工方法基本一致，本施工方案将统一介绍雨水、污水管 道的施工方法。
二、污、雨水管道施工方法 ⑴测量放线
①根据排水管道设计平面图、断面图，了解管线走向、坡度、地下设备安装位置、管 线高程、坐标等有关资料，提前做好测量放线的准备工作。
②对管道中心线、检查井、折点定位桩点及永久性水准点，设置保护桩、引线桩及临 时水准点。
③所有保护桩、引线桩应设在定位桩点的延长线上，附近有永久性建构筑时也可设在 建构筑物上，但必须设置在明显、牢固的地段。若无合适位置，采用现浇钢筋混凝土桩来 代替，并随时进行校验。
⑶土方开挖
①根据测量出的管道中心线、检查井、折点的位置，用白石灰撒出开挖边界线，经业 主、监理、设计及规划部门验线合格后方可开挖工作。
②开挖采用机械开挖为主，人工为辅的原则进行施工，严格按照操作规程施工，确保 槽底土结构不被扰动。在槽底予留大于 20 厘米厚土层，人工清理平整，防止超挖而使管基 松动破坏。沟槽底两侧根据规范留出相应工作面宽度及排水沟宽度，根据土质情况确定沟 槽放坡系数，当场地不允许放坡时采用沟槽支护，支护方案根据现场情况确定。
安徽宿州森林动物世界项目污水工程 2016 年 5 月 10 日
3
槽底边坡
20000
坡度
用坡度尺测量
⑨沟槽断面选择：沟槽开挖断面是由槽底宽度、深度、坡度等因素来决定的，正确的
选择沟槽开挖断面 ,可以减少土方量，便于施工，确保安全。沟槽底宽度取决于管径、管材、
施工方法根据施工规范，管道沟槽底部的开挖宽度可按图纸设置要求每边增加
20cm 。
⑩必须做好地表水和降雨水的疏导和排除工作，防止地表水流入沟槽内，造成塌方、
