骨科常用仪器使用
骨科基本技术操作
通过电流刺激患处周围的神经和肌肉，促 进血液循环和神经再生，缓解疼痛和肌肉 萎缩。
运动疗法
关节活动度训练
通过被动或主动运动， 增加关节的活动范围， 防止关节僵硬和肌肉萎
缩。
肌力训练
通过抗阻运动和等长收 缩练习，增强肌肉力量 和耐力，提高关节稳定
性。
平衡与协调训练
通过平衡板、平衡垫等 工具，训练患者的平衡 感和协调性，提高身体
麻醉和体位
根据手术部位和手术复杂程度， 选择适当的麻醉方式，并使患 者处于适当的体位。
观察和诊断
通过关节镜观察关节内部的情 况，诊断病情。
术后处理
缝合伤口，进行必要的术后护 理和康复训练。
关节镜手术的术后护理
疼痛控制
术后疼痛是常见的并发症，医 生会根据患者的疼痛程度给予
适当的止痛药或镇痛泵。
伤口护理
手术部位消毒
手术前应对手术部位进行严格的消毒，以减少感染的风险，消毒时应遵循无菌 原则，使用合适的消毒液和消毒方法。
02
骨折固定技术
石膏固定技术
总结词
通过在患处外部包裹石膏，利用其硬度和形状维持骨折部位的稳定。
详细描述
石膏固定技术是骨科常用的骨折固定方法之一。通过将特制的石膏材料包裹在患处周围， 形成坚硬的固定层，为骨折部位提供稳定的支撑，防止移位。适用于不同部位和类型的骨 折，尤其适用于关节部位的固定。
认知与心理训练
通过认知行为疗法、心理疏导等方式， 改善患者的认知功能和心理状态，提 高生活质量。
THANKS
感谢观看
05
骨科康复技术
物理疗法
温热疗法
冷敷疗法
通过热源（如热水、热石、电磁波等）作 用于患处，促进血液循环和炎症消退，缓 解疼痛和肌肉紧张。
骨科常用康复仪器的使用操作流程
CPM的使用操作流程
1.测量患者肢体的长度。
2.调节仪器支架，使之与患者肢体各段长度基本一致。
3将机器妥善固定于患者病床，将患肢置于CPM机上外展10度-20度，足尖向上中立位。
4.小腿及大腿固定在CPM机上，接通电源开机
5.应根据医嘱调节运动角度、速度及时间，启动。
6.协助患者取舒适卧位，交待注意事项
7.治疗结束后CPM仪复位到零度，关闭开关、电源。
下肢静脉泵使用流程
1.患者取仰卧位，将患肢穿进腿带，摆好体位：双下肢摆放功能位。
2.连接腿带与主机，打开电源开关。
3.按暂停键调节压力和时间，启动。
4.交代注意事项。
5.治疗结束后关闭电源开关。
红外线治疗仪使用流程
1.接通电源，打开开关。
2.调整红外线灯灯头，使光源对准患处，灯头与患处距离约30cm。
3.调节治疗时间。
4.交代注意事项。
5.治疗结束后关闭电源。
红光治疗仪使用流程
1.接通电源，打开开关。
2.将灯头置于合适位置，调整灯头方位，使光源对准患处。
3.调节治疗时间，按开始健。
4.交代注意事项。
5.治疗结束后关闭电源。
骨科常用康复仪器分类与操作使用
位感觉过热时，使用者应移开辐射器，将微波输出功率调小后，再继续治疗。治
疗部位有严重血循环障碍，感温迟钝丧失者慎用。
•
③为什么禁止对眼睛和男性生殖器部位进行照射？
•
微波可引起眼睛损伤，眼睛是人体对微波比较敏感和易受伤害的器官。一方
面眼睛的晶状体含有较多的水分，吸收较多的微波能量；另一方面血管又较少，
不易带走过量的热。在微波照射下，可能眼的表层组织角膜还没有出现伤害，而
先将治疗器电源插头插入额定电压电源插座内，再旋转定时开关旋钮ON（不定时 接通）位置，指示灯亮后，待机预热15分钟即可进行照射治疗。 • 3、若需定时治疗，可将定时器旋钮按顺时针方向旋至所需要定时位置 （10~60min）。不使用时应将旋钮旋至OFF位置，断掉电源，拔下电源插头。 • 4、照射治疗时，照射部位皮肤应裸露，距离约30厘米，皮肤感觉温度40摄氏度 治疗效果最好。或以患者自感舒适为宜，温度过低疗效差，温度太高易灼伤皮肤。 对婴幼儿使用时，皮肤温度酌减。
骨科常用康复仪器的分类和操作使 用
微波治疗器
• 微波的基本性质通
常呈为穿透、代谢、吸收 三个特征。
骨科常用康复仪器的分类和操作使用
微波多功能治疗仪的应用原理： 微波多功能治疗仪利用微波生物
组织的热效应，对病变组织进行止血、 凝固、灼除或消炎、消肿、止痛、改 善局部组织血液循环等，达到治疗疾 病的作用
• 12 湿疹 皮损部位 30-40 40 30 20 清洗患部
• 13 偏头痛 头痛 疼痛部位 百 会 玉枕 30-40 40 40-60
• 14 痛经 下腹部 三阴交 3040 30
骨科常用康复仪器的分类和操作使用
1. 为确保使用安全和延长治疗器的寿命，使用
骨科常用康复仪器的使用
案例三：牵引疗法仪器治疗颈椎病的案例
患者情况：颈椎病患者，颈部 疼痛、僵硬
治疗方法：使用牵引疗法仪器 进行治疗
治疗过程：患者躺在牵引床上， 仪器缓慢牵引颈部，使颈部肌 肉放松
治疗效果：患者颈部疼痛、僵 硬症状明显缓解，颈椎功能得 到改善
案例四：运动疗法仪器治疗骨折康复的案例
患者情况：男 性，45岁，右
温热疗法仪器的使用
仪器类型：红外 线、微波、超声 波等
操作步骤：选择 合适的温度和时 间，对准患处进 行照射
注意事项：避免 长时间照射，防 止烫伤
治疗效果：促进 血液循环，缓解 疼痛，加速组织 修复
牵引疗法仪器的使用
牵引疗法仪器 的种类：包括 电动牵引床、 手动牵引床等
牵引疗法的目 的：减轻疼痛、 缓解肌肉紧张、 改善关节活动
减轻疼痛和肿胀
促进骨折愈合和 软组织修复
提高生活质量和 功能恢复
骨科康复仪器的分类
物理治疗仪器： 如电疗仪、超声 波治疗仪等
运动治疗仪器： 如康复训练器、 跑步机等
辅助治疗仪器： 如助行器、轮椅 等
康复评估仪器： 如肌力测试仪、 平衡测试仪等
骨科康复仪器的工作原理
电磁刺激：通 过电磁场刺激 肌肉和神经， 促进血液循环
腿骨折
治疗方法：使 用运动疗法仪 器进行康复训
练
治疗效果：经 过6周的治疗， 患者骨折愈合 良好，行走能
力恢复
治疗注意事项： 在治疗过程中， 需要注意患者 的疼痛和疲劳 程度，及时调 整治疗方案。
YOUR LOGO
THNK YOU
汇报人：XX 汇报时间：20X-XX-XX
YOUR LOGO
骨科常用康复仪 器的使用
汇报人：XX

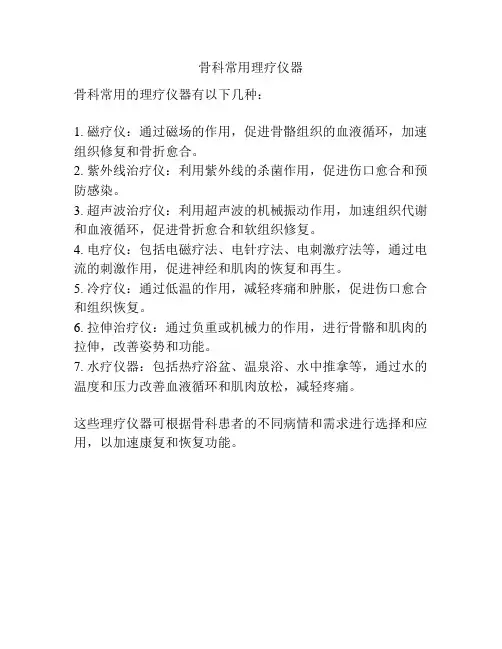

骨科常用理疗仪器
骨科常用理疗仪器
骨科常用的理疗仪器有以下几种：
1. 磁疗仪：通过磁场的作用，促进骨骼组织的血液循环，加速组织修复和骨折愈合。
2. 紫外线治疗仪：利用紫外线的杀菌作用，促进伤口愈合和预防感染。
3. 超声波治疗仪：利用超声波的机械振动作用，加速组织代谢和血液循环，促进骨折愈合和软组织修复。
4. 电疗仪：包括电磁疗法、电针疗法、电刺激疗法等，通过电流的刺激作用，促进神经和肌肉的恢复和再生。
5. 冷疗仪：通过低温的作用，减轻疼痛和肿胀，促进伤口愈合和组织恢复。
6. 拉伸治疗仪：通过负重或机械力的作用，进行骨骼和肌肉的拉伸，改善姿势和功能。
7. 水疗仪器：包括热疗浴盆、温泉浴、水中推拿等，通过水的温度和压力改善血液循环和肌肉放松，减轻疼痛。
这些理疗仪器可根据骨科患者的不同病情和需求进行选择和应用，以加速康复和恢复功能。
骨科护理常用仪器培训计划
骨科护理常用仪器培训计划一、培训目的骨科护理常用仪器培训的目的是为了提高护理人员对各种仪器的熟练操作技能，使其能够熟练操作各种骨科仪器，提高护理工作的效率和质量，并且保障患者的安全和健康。
二、培训对象骨科护理常用仪器培训适用于骨科护士、助理护士等相关人员，通过培训，使其掌握各种骨科护理仪器的操作技能和使用方法。
三、培训内容骨科护理常用仪器培训的内容包括以下几个方面：1. 常用骨科仪器的认识：包括骨钳、骨锤、骨科手术台、骨科手术台等各种骨科常用仪器的功能和特点。
2. 护理常用仪器的操作：包括骨科仪器的正确使用方法、操作步骤、维护和保养等。
3. 骨科护理仪器的安全使用：介绍各种骨科仪器的安全使用注意事项，提高护理人员对骨科仪器的安全操作意识。
4. 骨科护理仪器的故障处理：介绍各种骨科仪器的常见故障及处理方法，以保障仪器的正常使用。
5. 骨科护理仪器的消毒和清洁：介绍各种骨科仪器的消毒和清洁方法，以保障患者的安全和健康。
6. 实际操作演练：通过实际操作演练，提高护理人员的实际操作能力和技能。
四、培训方法骨科护理常用仪器培训采用以下培训方法：1. 讲课授课：通过讲课的方式，向护理人员传授相关知识和技能。
2. 示范操作：通过教师的示范操作，向护理人员展示正确的操作方法。
3. 情境模拟：通过情境模拟的方式，对护理人员进行实际操作演练，以提高其操作技能。
4. 现场指导：对护理人员进行现场指导，帮助其解决实际操作中遇到的问题。
五、培训考核骨科护理常用仪器培训的考核主要包括以下几个方面：1. 理论考核：考核护理人员对骨科护理常用仪器的功能、使用方法、安全注意事项等的理论知识掌握情况。
2. 实际操作考核：考核护理人员对骨科护理仪器的实际操作能力和技能情况。
3. 作业考核：要求护理人员完成相关的作业，对其的操作技能进行综合考核。
六、培训效果评估通过骨科护理常用仪器培训，护理人员认识到了骨科护理常用仪器的重要性，掌握了相关仪器的操作技能和使用方法，提高了护理工作的效率和质量，并且保障了患者的安全和健康。
骨科常用仪器的使用和操作流程
骨科常用仪器的使用和操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. C 型臂 X 光机：操作前准备：确保设备完好，检查电源、电缆连接等。
斯特赖克骨科设备和仪器使用详细操作规程说明书
Table of ContentsIndications and Contraindications ................................. IFC Introduction . (1)Surgical ProtocolStep 1 – Pre-Operative Planning (2)Step 2 – Acetabular Preparation (3)Step 3 – Socket Preparation (4)Step 4 – Trialing (5)Step 5 – Cement Fixation Bone Preparation (6)Step 6 – Cement Introduction (7)Step 7 – Cup Implantation (8)Step 8 – Final Step (9)Catalog InformationInstrument Listing (10)Implant Listing ............................................................... 12IndicationsThe indications for use for total hip arthroplasty include:• P ainful, disabling joint disease of the hip resulting from: degenerative arthritis, rheumatoid arthritis, post-traumatic arthritis or late stage avascular necrosis.• R evision of previous unsuccessful femoral head replacement, cup arthroplasty or other procedure.• C linical management problems where arthrodesis or alternative reconstructive techniques are less likely to achieve satisfactory results.• W here bone stock is of poor quality or inadequate for other reconstructive techniques, such as cementless fixation, as indicated by deficiencies of the acetabulum.The Exeter X3 RimFit Acetabular cup is intended for Cemented use only.Contraindications• A ny active or suspected latent infection in or about the hip joint.• A ny mental or neuromuscular disorder which would create an unacceptable risk of prosthesis instability, prosthesis fixation failure, or complications in postoperative care.• B one stock compromised by disease, infection or prior implantation which cannot provide adequate support and/ or fixation to the cement mantle around the prosthesis.• S keletal immaturity.• O besity. An overweight or obese patient can produce loads on the prosthesis which can lead to failure of the fixation of the device or to failure of the device itself.Warnings and PrecautionsSee implant package insert for warnings, precautions, adverse effects and other essential product information.Before using instrumentation, verify:• I nstruments have been properly disassembled prior to cleaning and sterilization• Instruments have been properly assembled post sterilization • Instruments have maintained design integrity• Proper size configuration is availableExeter X3 RimFit Acetabular CupThis publication sets forth detailed recommended procedures for using Stryker Orthopaedics devices and instruments. It offers guidance that you should heed, but, as with any such technical guide, each surgeon must consider the particular needs of each patient and make appropriate adjustments when and as required.* OD = Diameter at the top of the cement spacers12EXETER X3 RIMFIT ACETABULAR CUP SURGICAL TECHNIQUESTEP 1Pre-operative templating and X-ray evaluation using X-rays that have been suitably scaled for magnification allows the surgeon to predict the optimal size of implant for the patient’s anatomy and hip pathology.Check all instruments and implants for any damage or defects before beginning the procedure.Surgical Templates Scale 1 – 6309-4-100Scale 1.2 – 6309-4-120Figure 1Figure 234EXETER X3 RIMFIT ACETABULAR CUP SURGICAL TECHNIQUE A. Spherical ReamingTo obtain optimal component positioning in the reaming process the reamer handle should normally be at approximately 45º of abduction and 25º of anteversion (Figure 3).Medial wall osteophyte should be removed prior to concentric reaming. The aim is for the inferior edge of the cup to be positioned at the level of the transverse ligament.It is recommended that the initial reaming begin with a Reamer that is 4mm smaller than the templated or gauged size. Continue to ream up in 2mm increments (Figure 4).B. Final ReamingThe full profile of the Stryker Spherical Reamer necessitates reaming to the full depth.Care should be taken so as not to enlarge or distort the acetabulum by eccentric reaming. After final reaming to the correct depth all cartilage will have been removed and the subchondral bone may have been breached leaving cancellous bone which is an ideal surface for cement application. When the subchondral bone remains intact multiple holes should be drilled through this to allow cement interdigitation.Particular attention is paid to clear the rim of the acetabulum of cartilage and soft tissue and expose trabecular bone by drilling, since it is important to achieve interdigitation of cement with bone in this area.Figure 4Figure 5“ A fter final reaming, it is useful to leave the finalreamer in the socket in the correct orientation.The edge acts as a guide for the removal of excessosteophytes with an osteotome” (Figure 5).EXETER DESIGNER SURGEONGROUPFigure 3Contemporary Instrument Tray 6304-4-080Retractor Aspirator 6781-8-560STEP 4Following the reaming procedure, the appropriate cup trial of the same diameter as the final implant size is inserted into the reamed cavity. The appropriate diameter of cup to be inserted is normally a size 2mm less than the diameter of the last reamer used. The trial is used to assess fit, contact, and congruency of the trial with the acetabulum.After choosing the appropriate size acetabular component, the cup is mounted on the cup introducer. The flange is trimmed appropriately so that the rim of the flange lies just within the mouth of the acetabulum. Specific trimming scissors are available to cut out the flange. The flange has a line marked. This line corresponds to the diameter of the cup at the top of the cement spacers and surgeons may cut up to this line if necessary (Figure 8). A further rehearsal is made to ensure that the cup can be introduced through the soft tissues into the desired position without difficulty.TRIALINGFigure 8Inner Surface (I.D.)Chamfer Hole for Cup Introducer Posterior Wall Blowhole O.D. Reference Line Exeter X3 RimFit Trials 6304-7-XXX Trimmer Scissors 6304-4-1405Figure 9Figure 10Figure 11Acetabular6EXETER X3 RIMFIT ACETABULAR CUP SURGICAL TECHNIQUESTEP 6Cement mixing is commenced during the final bonypreparation of the acetabulum. The cement may behandled approximately 3.5 minutes after commencementof mixing (Simplex cement at 20° C.). After introductionof the cement bolus, excess material is removed so thesurface of the cement lies with a slightly concave surfacewithin the mouth of the acetabulum. This step preventsescape of surplus cement into the soft tissues when theacetabular pressurizer is used.Pressurization of the cement is carried out using adisposable acetabular pressurizer on a handle (Figure 12).Three diameters are available so that an adequateseal can always be established at the socket rim. Thepressurizing technique entails applying significant forceonto the device to drive the cement into the bone and, bymaintaining pressure, protect the bone cement interfacefrom backbleeding from the host bone. The pressurizeris applied as soon as the cement has been placed in theacetabulum and full pressure is maintained until thecement viscosity has risen to a level suitable for cupinsertion (Figure 13), usually about 5 minutes after thecommencement of mixing. In the elderly, or where a largesurface area of open trabecular bone has been exposed,a significant volume of cement is pressurized into theacetabulum and a further bolus is required on top ofthe initial cement. This will become apparent when thepressurizer is removed. If more cement is to be used, thenthe existing cement should be clean and dry before it isapplied.Figure 12Figure 13Acetabular CementPressurizer HandleStraight-0935-0-001Curved-0935-0-002AcetabularCement Seal0935-0-0XX7Posterior WallLateral Cup Cup Pusher Straight – 6304-4-110 Curved – 6304-4-120Figure 14Figure 178EXETER X3 RIMFIT ACETABULAR CUP SURGICAL TECHNIQUESTEP 8Clear any excess cement with a small curette (Figure 18).The post-operative radiograph should show good cementpenetration and no radiolucent lines in any zone. TheX-ray wire will allow the surgeon to see the correctposition of the cup (Figure 19).Figure 18Figure 1991 10EXETER X3 RIMFIT ACETABULAR CUP SURGICAL TECHNIQUEINSTRUMENT LISTINGAcetabular Step DrillØ 9mm 6781-8-750Trimming Scissors6304-4-140Lateral Cup IntroducerFor cup O.D. 40/42 6304-4-022For cup I.D. 36/40 6304-4-024For other cups 6304-4-060Cup Pusher Straight6304-4-110Cup Pusher Curved6304-4-120Heads for Cup PusherØ 22.2mm 6304-4-122Ø 28mm 6304-4-128Ø 32mm 6304-4-132Ø 36mm 6304-4-136Ø 40mm 6304-4-240Straight Handle (for acetabular cement pressurization)0935-0-001Curved Handle (for acetabular cement pressurization)0935-0-002Acetabular Cement Seal (5 pack)Ø 54mm 0935-0-054Ø 60mm 0935-0-060Ø 66mm 0935-0-06611。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
a
6
使用方法
❖ 使用前准备 ❖ 病人肢体及机器的摆放 ❖ 调节
a
7
a
8
a
9
CPM锻炼程序
❖ 术后第2天 ❖ 术后第3-5天 ❖ 术后第6天 ❖ 术后第7-9天 ❖ 术后第10天 ❖ 术后第11天 ❖ 术后第12天
0-50 0-70 0-80 0-90 0-100 0-110 0-120
❖ 第一周达到90度 ❖ 第二周达到120度
❖ 应用过程中，增加角度要循序渐进。
❖ 对膝关节伸直障碍的病人，延长机器活动杆使 实际起始角度小于零度，再按一般使用方法。
❖ 适当的应用止痛剂是有益的。
a
13
a
14
a
15
红外线疗法
作用 ➢ 局部皮肤毛细血管扩张充血，血流加快 ➢ 消炎作用 ➢ 促进再生作用 ➢ 镇痛解痉作用
a
16
适应症：亚急性或慢性损伤，扭伤，肌肉 劳损，周围神经损伤，骨折，腱鞘炎， 术后粘连等
a
10
❖ 1个来回1分钟，持续被动锻炼1小时， BID
❖ 有侧副韧带偏松者，QD，平时支具伸膝 固定
❖ 有屈曲挛缩者－10度，平时支具伸膝固 定
❖ 过伸畸形者10度，平时支具伸膝固定
a
11
Cpm操作流程
❖ 检查运转情况=》评估解释=》患肢置于 机上，调整支架长度，扎固定带=》启动 电源，按屈曲键、速度键、定时键、调 参数=》启动=》宣教=》到时间自动提示。
骨科常用仪器的使用
浙江省中医院骨伤科
a
1
骨折治疗三部曲
❖ 复位 ❖ 固定 ❖ 功能锻炼
a
2
功能锻炼的主要内容
❖ 采用康复器具、手法 ❖ 协助病人进行早期主动的治疗 ❖ 被动治疗、助力活动
目的：恢复肢体的运动功能
a
3
CPM机：关节的持续被动运动
作用机制 ❖ 增加关节软骨的营养和代谢 ❖ 加速关节软骨及周围组织的修复 ❖ 刺激多能间质细胞分化为关节软骨细胞 ❖ 缓解关节损伤或关节手术后的疼痛
禁忌症：高热、恶性肿瘤患者、痛风、化 脓性关节炎、出血倾向、外伤性局部血 肿一周内、类风关发作期忌热疗
a
17
中频电疗机
❖ 适应症：软组织损伤、椎肩腰腿痛、盆 腔炎、附件炎、神经炎、神经痛、周围 神经损伤、骨关节病等
a
18
a
19
a
20
❖ 操作流程：评估=》解释=》接通电源=》 固定电极=》连接输出线选择处方号=》 启动输出，调节输出电流幅度=》治疗结 束，自动停机=》整理用物
a
12
注意事项
❖ 在应用前讲解锻炼目的和治疗过程中可能出现 的情况，争取患者主动配合，愉快接受治疗。
❖ 使用前一定要调节好杆件长度，拧紧旋钮，肢 体摆放符合要求，上好固定带，防止肢体离开 机器支架，从而不能达到要求的活动度。如果 角度大了，机器上移，嘱病人下压臀部，全髋 患肢机器应外展中立位。
❖ 应用时应关闭负压吸引器，停止时再开，防止 逆流而感染。使用过程中有伤口渗血、疼痛等 要及时停止并及时处理。
a
23
禁忌症 ❖ 深静脉血栓形成 ❖ 风心病人 ❖ 下肢感染 ❖ 恶性肿瘤
a
24
操作流程：评估=》解释=》戴气垫=》开 电源=》设脉冲参数=》按开始停止键=》 做30分钟=》按开始停止键=》整理用物
a
25
a
26
a
21
静脉栓塞预防治疗仪
❖ 作用：促进静脉回流，改善血液循环， 减轻疼痛，协调肌群运动，增加肌力， 促进骨折愈合
a
22
适应症： • 创伤四肢骨折、软组织损伤所致肢体肿胀 • 淋巴水肿 • 人工关节置换术后的肿胀与疼痛 • 血管术后肿胀 • 预防长期卧床患者的深静脉血栓形成 • 老年人足部保健，消除疲劳
a
4
优点
❖ 减轻疼痛 ❖ 加快肢体肿胀的消退，降低深静脉血栓
的发生 ❖ 加快伤口愈合及软组织的修复 ❖ 增加关节活动度，防止关节粘连 ❖ 刺激并促进关节软骨的修复 ❖ 缩短住院时间，减少医疗费用Biblioteka a5适应症
❖ 人工关节置换术或韧带重建术后 ❖ 关节粘连松解术或关节软骨损伤术后等 ❖ 四肢骨折切复内固定术后康复锻炼
