电磁感应(一)自

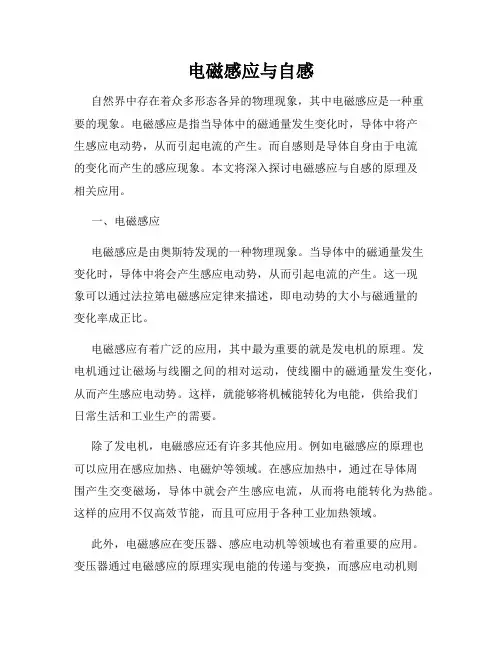

电磁感应与自感
电磁感应与自感自然界中存在着众多形态各异的物理现象，其中电磁感应是一种重要的现象。
电磁感应是指当导体中的磁通量发生变化时，导体中将产生感应电动势，从而引起电流的产生。
而自感则是导体自身由于电流的变化而产生的感应现象。
本文将深入探讨电磁感应与自感的原理及相关应用。
一、电磁感应电磁感应是由奥斯特发现的一种物理现象。
当导体中的磁通量发生变化时，导体中将会产生感应电动势，从而引起电流的产生。
这一现象可以通过法拉第电磁感应定律来描述，即电动势的大小与磁通量的变化率成正比。
电磁感应有着广泛的应用，其中最为重要的就是发电机的原理。
发电机通过让磁场与线圈之间的相对运动，使线圈中的磁通量发生变化，从而产生感应电动势。
这样，就能够将机械能转化为电能，供给我们日常生活和工业生产的需要。
除了发电机，电磁感应还有许多其他应用。
例如电磁感应的原理也可以应用在感应加热、电磁炉等领域。
在感应加热中，通过在导体周围产生交变磁场，导体中就会产生感应电流，从而将电能转化为热能。
这样的应用不仅高效节能，而且可应用于各种工业加热领域。
此外，电磁感应在变压器、感应电动机等领域也有着重要的应用。
变压器通过电磁感应的原理实现电能的传递与变换，而感应电动机则是通过外部电源的电磁感应产生不同的磁场，从而驱动电动机的转动。
这些应用都是基于电磁感应的原理，使得我们的生产和生活更加便利。
二、自感在导体中存在电流的情况下，电流的变化将会引起导体自身的磁场变化，从而产生自感现象。
自感的大小与电流的变化率成正比。
当电流发生变化时，自感与电流的变化方向相反。
自感的作用在电路设计和继电器等领域有着很大的应用。
在电路设计中，自感可以用来稳定电压和电流，起到调节和限制电流的作用。
在继电器中，自感是常用的电磁操纵设备，通过电流的变化使得线圈中的磁场发生变化，从而控制继电器的开关状态。
除了电路设计和继电器，自感在电能传输和医疗设备中也有着重要的应用。
在高压输电线路中，自感可以帮助减少线路中的电流损失和电压损耗。
电磁感应中的自感与互感
电磁感应中的自感与互感在研究电磁感应现象时，我们经常会涉及到自感与互感的概念。
自感和互感是电磁感应中非常重要的性质，深入理解它们对于我们理解电磁现象的本质和应用于实际情况具有重要意义。
本文将着重探讨电磁感应中的自感与互感。
一、自感自感是指当电流通过一个导线时，所产生的磁场会影响到这个导线本身，从而使导线内部产生感应电动势，这种现象称为自感。
自感可以通过下面这个式子来计算：L = (μ₀N²A)/l其中，L代表自感系数，N代表线圈的匝数，A代表线圈的面积，l代表线圈的长度，μ₀代表真空中的磁导率。
从这个式子可以看出，自感与线圈的匝数、形状以及长度都有关系，匝数越多、面积越大、长度越长，自感就越大。
自感的一个重要性质是，它与电流的变化有关。
当电流发生变化时，自感会阻碍电流的变化，产生一个逆电动势。
这也是为什么在闭合电路中开关突然断开时，会产生火花的原因，因为自感阻碍了电流突然减小的变化。
二、互感互感是指当两个或更多个线圈靠近时，它们之间会相互影响，产生电磁感应。
这种现象称为互感。
互感可以通过下面这个式子来计算：M = k√(L₁L₂)其中，M代表互感系数，L₁和L₂分别代表两个线圈的自感系数，k代表线圈的耦合系数。
从这个式子可以看出，互感与线圈的自感系数和耦合系数都有关系，自感系数越大，互感也就越大。
互感的一个重要应用是变压器。
变压器通过互感的原理，实现了将交流电的电压从一个电路传输到另一个电路。
变压器中的一个线圈称为“初级线圈”，另一个线圈称为“次级线圈”。
当初级线圈中的电流变化时，次级线圈中也会有相应的电压变化。
这样，变压器就实现了电压的升降。
三、自感与互感的关系自感和互感有密切的关系。
实际上，互感本质上就是两个线圈之间的自感。
当两个线圈靠近时，它们的自感相互影响，从而产生互感。
自感和互感的大小不仅取决于线圈的特性，还取决于材料的性质和频率。
自感和互感对于交流电路的特性有很大的影响，我们在设计电路时需要充分考虑它们的影响。
电磁感应与自感与互感
电磁感应与自感与互感电磁感应是电磁学中一项重要的基础理论，它描述了磁场和电场相互作用产生的电动势。
同时，电磁感应也与电感紧密相关，其中自感和互感是电感的两种形式。
本文将围绕电磁感应、自感和互感展开探讨，并深入解析其原理和应用。
一、电磁感应原理电磁感应是指当导体穿过磁场或磁场变化时，导体内将会产生电流。
这一现象是由迈克尔·法拉第于1831年首次发现，被称为法拉第电磁感应定律。
定律表述如下：“电磁感应电动势的大小与磁感应强度变化率成正比，与导体产生闭合回路的面积有关，方向则由右手定则决定。
”根据法拉第电磁感应定律，可以推导出电磁感应的数学表达式，即电动势的大小等于磁感应强度变化率乘以闭合回路的面积。
这个关系式成为电磁感应方程，可以用于计算感应电动势的大小。
二、自感自感是指通过电流产生的磁场作用于产生它的电流回路，从而使该电流回路内部产生感应电动势的现象。
简而言之，自感就是导体内部电流产生的磁场对自己产生的磁场变化所引起的电动势。
在自感中，导体内的电流变化导致磁感应强度变化，从而产生感应电动势。
自感的大小由自感系数来表示，它取决于导体的几何形状和材料特性。
互感是指两个或多个彼此相邻的线圈之间由于磁场的变化而产生的感应电动势。
互感效应的产生基于法拉第电磁感应定律，通过改变一个线圈中的电流来改变磁场，从而在相邻的线圈中产生感应电动势。
互感的大小由互感系数来衡量，它与线圈的相对位置、几何形状和材料特性有关。
互感在电路中起到重要的作用，通过互感，可以实现信号传输、能量传输和电路隔离等功能。
四、电磁感应的应用电磁感应的原理和应用广泛存在于我们的日常生活和工业领域。
以下是一些常见的应用示例：1. 电动发电机：电动发电机是利用电磁感应原理工作的装置，将机械能转化为电能，广泛应用于发电和发电设备中。
2. 变压器：变压器利用互感现象，通过改变输入线圈的电流来改变磁场，从而在输出线圈中产生感应电动势，实现电压的升降。
大学物理,电磁感应12.4自感和互感
9
12.3 自感和互感
自感应用：
第12章 电磁感应
日光灯镇流器；高频扼流圈；自感线圈与电 容器组合构成振荡电路或滤波电路。 通电后，启辉器辉光放电，金属片受热形变 互相接触，形成闭合回路，电流流过，日光灯灯 丝加热释放电子。 同时，启辉器接通辉光熄灭， 金属片冷却断开，电路切断，镇流器线圈中产生 比电源电压高得多的自感电动势，使灯管内气体 电离发光。 自感危害：电路断开时，产生自感电弧。
dI 1 dI 1 dΨ21 M 21 M ε 21 dt dt dt
当线圈 2 中的电流变化时，在线圈 1 中产生的 互感电动势为：
dΨ12 dI 2 dI 2 ε12 M 12 M dt dt dt
20
12.3 自感和互感
第12章 电磁感应
ε12
dI 2 = -M dt
4
12.3 自感和互感
2、自感系数 L
根据毕奥—萨尔定律： μ0 Idl r dB 4π r 3
第12章 电磁感应
I
B
线圈中的电流在空间任意一点激发的磁感应 强度的大小与线圈中的电流强度成正比，即： 穿过线圈自身总的磁通量与电流 I 成正比，
写成：
Φ LI
L 为自感系数。
解：设长直导线中电流 I ，
矩形线圈平面上的磁链数为： dr I
N B dS
M I
0 I N ldr a 2r 0 NIl a b ln 2 a 0 Nl a b ln 2 a
s ab
r
l
a
b
24
12.3 自感和互感
思考？ 若已知矩形线圈中有电流：
电磁感应自感现象与互感现象的原理
电磁感应自感现象与互感现象的原理电磁感应是指当一个导体处于磁场中，导体内部会产生感应电流的现象。
电磁感应现象是基于法拉第电磁感应定律，即磁通量的变化率与感应电动势成正比。
在电磁感应中，存在两种重要的现象，即自感现象和互感现象。
一、自感现象的原理自感现象是指当电流在一个闭合线圈中发生变化时，产生的感应电动势激发出的电流会阻碍原有电流变化的现象。
这是由于闭合线圈中的磁场变化引发的自感效应。
自感现象可以通过法拉第电磁感应定律来解释。
当电流变化时，电流激发出的磁场也会发生变化，从而产生感应电动势。
根据Lenz定律，感应电动势的方向会使得感应电流产生的磁场与引起感应电动势的磁场方向相反。
这样，感应电流会阻碍原有电流变化。
二、互感现象的原理互感现象是指当两个或多个线圈相互靠近时，其中一个线圈中的电流变化会引起其他线圈中感应电动势的产生。
互感现象是自感现象的一种推广。
互感现象可以通过互感系数来描述，互感系数是指两个线圈中每个线圈分别通过在另一个线圈上的总磁链与通过自身的总磁链之比。
如果两个线圈的互感系数不为零，当其中一个线圈的电流发生变化时，另一个线圈中感应电动势的大小和方向也会发生变化。
互感现象的原理可以用法拉第电磁感应定律和Laplace-Neumann定律来解释。
根据法拉第电磁感应定律，当线圈中的磁通量变化时，其上会产生感应电动势。
而根据Laplace-Neumann定律，感应电动势的方向会使得感应电流产生的磁场与引起感应电动势的磁场方向相反。
总结：电磁感应自感现象和互感现象都是基于法拉第电磁感应定律的。
自感现象是闭合线圈内部电流变化引发的感应电动势阻碍原有电流变化；互感现象是不同线圈之间的电流变化引发的感应电动势相互作用的现象。
这两个现象在电磁学和电路中具有重要的应用价值，例如变压器、电感器等。
通过深入理解电磁感应自感现象与互感现象的原理，我们可以更好地应用它们于实际生活与工作中，从而推动现代科技的发展。
电磁感应中的自感与互感知识点总结
电磁感应中的自感与互感知识点总结电磁感应是研究磁场和电流之间相互作用的重要内容，其中自感与互感是电磁感应过程中的核心概念。
本文将对自感与互感这两个知识点进行总结，以便更好地理解电磁感应的原理和应用。
一、自感的概念与特点自感是指一个导体中的电流通过自身的磁场与其自身的磁场相互作用产生电动势的现象。
它的概念可以用法拉第电磁感应定律来描述：当一个电流变化时，它所产生的磁场会穿过自身，从而引起自感电动势的产生。
自感的特点如下：1. 自感电动势的方向与电流变化方向相反，符合楞次定律。
2. 自感电动势的大小与电流变化速率成正比，即ξ = -L(di/dt)，其中ξ表示自感电动势，L表示自感系数，di/dt表示电流变化的速率。
3. 自感系数L与导体的几何形状和材料特性有关，通常用亨利（H）表示。
二、互感的概念与特点互感是指两个或多个线圈中的电流通过它们产生的磁场相互作用，使得电流发生变化，从而产生电动势的现象。
互感也可以用法拉第电磁感应定律来描述：当一个线圈中的电流变化时，它所产生的磁场会穿过其他线圈，从而引起互感电动势的产生。
互感的特点如下：1. 互感电动势的方向与电流变化方向相反，符合楞次定律。
2. 互感电动势的大小与线圈的匝数、电流变化速率以及两个线圈之间的磁链有关，即ξ = -M(di/dt)，其中ξ表示互感电动势，M表示互感系数，di/dt表示电流变化的速率。
3. 互感系数M与线圈的几何形状和材料特性有关，通常用亨利（H）表示。
三、自感与互感的区别与联系自感和互感都是电磁感应的重要概念，它们之间既有区别，又有联系。
区别：1. 自感是指一个导体中的电流通过自身的磁场与其自身的磁场相互作用产生电动势，而互感是指两个或多个线圈中的电流通过它们产生的磁场相互作用，使得电流发生变化，从而产生电动势。
2. 自感主要考虑的是一个导体自身的磁场对自身所产生的影响，而互感主要考虑的是线圈之间的相互作用。
联系：1. 自感和互感都符合楞次定律，即电动势的方向与电流变化方向相反。
电磁感应中的自感与互感
电磁感应中的自感与互感自感（自感应）和互感（互感应）是电磁感应中的两个重要概念。
它们描述了电流变化所产生的磁场对电路中其他线圈或电流的影响。
本文将详细介绍自感和互感的定义、原理及应用。
一、自感（自感应）自感是指电流通过线圈时，在线圈内部产生的磁场引起的感应电动势。
当电流通过一个线圈时，线圈内部的磁场变化，产生感应电动势。
根据法拉第电磁感应定律，感应电动势的大小与电流的变化率成正比。
自感系数L用来描述线圈的自感大小，单位为亨利（H）。
自感现象在电路中具有重要的作用。
首先，自感限制了电流的变化速度。
当电路开关打开或关闭时，线圈内的自感会阻碍电流变化，导致电流的“冲击”效应。
这也是为什么要在开关电路中使用电感等元件的原因之一。
其次，自感也影响电路中的交流信号。
交流信号在线圈中产生交变的磁场，从而引起感应电动势。
自感使得线圈对不同频率的交流信号具有不同的阻抗。
在高频电路中，自感对电路的阻抗有显著影响。
二、互感（互感应）互感是指当两个或更多的线圈靠近时，其中一个线圈中的变化电流在其他线圈中引起感应电动势。
互感现象的存在基于电磁感应定律，即磁场的变化会导致感应电动势的产生。
互感是电磁感应的重要应用之一。
它在变压器中起着关键作用，实现了电压和电流的变换。
变压器由两个或更多线圈组成，当其中一个线圈中的交流电流变化时，产生的磁场被其他线圈感应，从而在这些线圈中引起电压的变化。
此外，互感还广泛应用于电子领域中的滤波器、耦合电容器等元件中。
通过合理设计线圈之间的互感关系，可以实现信号的转换、过滤和传递等功能。
总结：电磁感应中的自感和互感是描述线圈中磁场变化对电路的影响的重要概念。
自感影响电路中电流的变化速度和交流信号的阻抗，而互感实现了电压和电流的转换。
它们在电路设计和电子技术中有着广泛的应用，对于实现各种功能和优化电路性能起着关键作用。
注：本文内容仅供参考，如需详细了解电磁感应中的自感和互感，请参考相关教材或专业资料。
电磁感应中的自感与互感
电磁感应中的自感与互感自感和互感是电磁感应中非常重要的概念，它们在电路和电磁设备的设计和应用中起着关键作用。
本文将详细介绍自感和互感的概念、原理和应用。
一、自感自感是指当电流变化时，电路中产生的感应电动势使电路自身阻碍电流变化的现象。
这种现象是由于变化的磁场引起的，其中自感系数L表示自感的大小。
一般来说，自感与线圈的结构有关，当线圈中匝数增加时，自感也相应增加。
同时，当电流变化速度更快时，产生的感应电动势也会更大。
自感在很多情况下起到重要作用，比如在交流电路中，自感使电流的变化具有滞后性，同时还能产生阻碍电流变化的反作用力。
二、互感互感是指当一个电路中的电流变化时，在相邻电路中产生的感应电动势使其产生电流变化的现象。
这种现象是由于变化的磁场引起的，其中互感系数M表示互感的大小。
互感通常与线圈的位置和结构有关，当两个线圈的匝数、位置和形状都发生变化时，互感也会相应改变。
互感的一个重要应用是变压器，在变压器中，通过改变输入和输出线圈的匝数比例，可以实现电压的升降变换，这是互感的基本原理。
三、自感和互感的应用1. 电感器件自感和互感常被应用于电感器件中，比如电感线圈、变压器等。
它们可以用于滤波电路、调节电压和电流、降噪等方面。
2. 发电和输电系统在发电和输电系统中，自感和互感的影响也非常重要。
对于大型发电机和输电线路来说，自感和互感都会对电流、电压和功率的稳定性产生重要影响。
3. 电子设备在电子设备中，自感和互感的应用广泛。
例如，自感和互感可以用于滤波器、电磁继电器、变频器等电路中，起到控制电流和电压、实现电路隔离和信号传递等作用。
总结：自感和互感是电磁感应中的重要概念，它们在电路和电磁设备的设计和应用中起着关键作用。
自感由于电流变化引起的阻碍电流变化的现象，互感则是由一个电路中的电流变化引起相邻电路中电流变化的现象。
它们在电感器件、发电输电系统和电子设备中都有广泛应用。
了解自感和互感的原理和应用，对于电磁感应的理解和工程应用具有重要的意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁感应(一)自
高二物理电磁感应（一）
1．如右图所示，通电螺线管水平固定，OO′为其轴线，a、b、c三点在该轴线
上，在这三点处各放一个完全相同的小圆环，且各圆环平面垂直于OO′轴．则关于
这三点的磁感应强度B a、B b、B c的大小关系及穿过三个小圆环的磁通量Φa、Φb、Φc
的大小关系，下列判断正确的是()
A．B a＝B b＝B c，Φa＝Φb＝Φc B．B a＞B b＞B c，Φa＜Φb＜Φc
C．B a＞B b＞B c，Φa＞Φb＞Φc D．B a＞B b＞B c，Φa＝Φb＝Φc
2.如图所示，有一正方形闭合线圈，在足够大的匀强磁场中运动．下列四个图中能产生感应电流的是()
3.在纸面内放有一条形磁铁和一个位于磁铁正上方的圆形线圈(如右图所示)，下列情况中能使线圈中产生感应电流的是()
A．将磁铁在纸面内向上平移B．将磁铁在纸面内向右平移
C．将磁铁绕垂直纸面的轴转动D．将磁铁的N极向纸外转，S极向纸内转
4.如右图所示，四面体OABC处在沿Ox方向的匀强磁场中，下列关于磁场穿过各个面的磁通量的说法中正确的是()
A．穿过AOB面的磁通量为零B．穿过ABC面和BOC面的磁通量相等
C．穿过AOC面的磁通量为零D．穿过ABC面的磁通量大于穿过BOC面的磁通量
5.如右图所示，L为一根无限长的通电直导线，M为一金属环，L通过M的圆心并与M所在的平面垂直，且通以向上的电流I，则()
A．当L中的电流发生变化时，环中有感应电流
B．当M左右平移时，环中有感应电流
C．当M保持水平，在竖直方向上下移动时环中有感应电流
D．只要L与M保持垂直，则以上几种情况，环中均无感应电流
6.一磁感应强度为B的匀强磁场方向水平向右，一面积为S的矩形线圈abcd如右图所示放置，平面abcd与竖直方向成θ角．将abcd绕ad轴转180°角，则穿过线圈平面的磁通量的变
化量是()
A．0B．2BS
C．2BS cos θD．2BS sin θ
7.如右图所示，一个矩形线框从匀强磁场的上方自由落下，进入匀强磁场中，然后再从磁场中穿出．已知匀强磁场区域的宽度L大于线框的高度h，那么下列说法中正确的是()
A．线框只在进入和穿出磁场的过程中，才有感应电流产生
B．线框从进入到穿出磁场的整个过程中，都有感应电流产生
C．线框在进入和穿出磁场的过程中，都是机械能转变成电能
D．整个线框都在磁场中运动时，机械能转变成电能
8.如图所示,当导线棒MN在外力作用下沿导轨向右运动时,流过R的电流方向是
( )
(A)由A→B(B)由B→A(C)无感应电流(D)无法确定
9.如图所示,通电导线与矩形线圈abcd处于同一平面,下列说法中正确的是( ).
(A)若线圈向右平动,其中感应电流方向是a→d→c→b
(B)若线圈竖直向下平动,无感应电流产生
(C)当线圈以ab边为轴转动时(小于90°),其中感应电流方向是a→b→c→d
(D)当线圈向导线靠近时,其中感应电流方向是a→d→c→b
10.由细弹簧围成的圆环中间插入一根条形磁铁,如图所示.当用力向四周扩圆展环,使
其面积增大时,从上向下看( ).
(A)穿过圆环的磁通量减少,圆环中有逆时针方向的感应电流
(B)穿过圆环的磁通量增加,圆环中有顺时针方向的感应电流
(C)穿过圆环的磁通量增加,圆环中有逆时针方向的感应电流
(D)穿过圆环的磁通量不变,圆环中没有感应电流
11.金属圆环的圆心为O,金属棒O a、O b可绕O在环上转动,如图所示.当外力使O a
逆时针方向转动时,O b将( ).
(A)不动(B)逆时针转动
(C)顺时针转动 (D)无法确定
12.如图所示,当磁场的磁感应强度B在逐渐增强的过程中,内外金属环上的感应电流的
方向应为( ).
(A)内环顺时针方向,外环逆时针方向
(B)内环逆时针方向,外环顺时针方向
(C)内外环均顺时针方向
(D)内外环均逆时针方向
13.如图所示,闭合矩形线圈abcd与长直导线MN在同一平面内,线圈的ab、dc两边与直导线平行,直导线中有逐渐增大、但方向不明的电流,则( )
(A)可知道线圈中的感应电流方向
(B)可知道线圈各边所受磁场力的方向
(C)可知道整个线圈所受的磁场力的方向
(D)无法判断线圈中的感应电流方向,也无法判断线圈所受磁场力的方向
14.如图所示,一电子以初速度v沿金属板平行方向飞入MN极板间,若突然
发现电子向M板偏转,则可能是( ).
(A)电键S闭合瞬间
(B)电键S由闭合到断丌瞬间
(C)电键S是闭合的,变阻器滑片P向左迅速滑动
(D)电键S是闭合的,变阻器滑片P向右迅速滑动
15.如图,在两根平行长直导线M、N中,通入相同方向、相同大小的电流,导线框abcd和两导线在同一平面内,线框沿着与两导线垂直的方向,自右向左在两导线间匀速移动,在移动过程中,线框中感应电流的方向为( )
(A)沿abcda不变(B)沿adcba不变
(C)由abcda变成adcba(D)出adcba变成nbcd。
