化工设计概论试题
期末复习题及答案——化工设计概论
中国石油大学（北京）远程教育学院化工设计概论期末复习题、给出下面概念和术语的定义1热；2、活塞流型反应器；3、管件；4、分离过程；5、温-焓图（T-H）；6、固定床反应器；7、聚式流态化；8、传质分离过程（平衡分离过程）；9、工艺流程示意图；10、连续过程；11、中间反应；12、速率控制分离过程；13、逆流反应器；14、分离因子；15、化工过程；16、间歇过程；17、工艺过程阶段;18、夹点；19、化学反应路线；20、流化床反应器；二、单项与多项选择题1、（）衡算式是化学反应过程物料衡算不能应用的。
A .总质量衡算式；B .组分质量衡算式；C •元素原子物质的量衡算式；D •元素原子质量衡算式2、在进行过程的物料平衡计算时，对系统需要分析的内容有（）。
A .确定物料平衡方程式；B .确定物流约束式；C .确定设备约束式；D .确定变量3、在温-焓图中得到热复合曲线的步骤有（）步骤。
A •划分温区；B •各热流温度按高到低顺序排列；C •求每个温区的总热交换量；D •画出每个温区的总物流线4、（）不是化工设计的内容。
A •反应过程选择与优化；B •分离过程选择与优化；C •厂区道路规划与设计；D •化工过程系统优化5、管道布置图包括下面（）图样。
A •管件图；B •管架图管道施工说明；C .蒸汽伴管系统布置图；D .管道平面布置图6、（）分离过程不是速率控制分离过程。
A •膜分离过程；B •反渗透分离过程；C •冷冻干燥分离过程；D •超滤分离过程7、间歇过程有（）特点。
A •生产灵活性高；B •易实现自动化；C •适合有固相的物流；D •适合生产季节性产品8、分离过程的选择应分析分离过程的（）方面。
A •可行性；B •经济性；C •可靠性；D.生产规模9、对能量过程的分析方法有（）。
A .能量衡算法；B .热流分析法；C.熵分析法；D .功衡算法10、夹点之上区域不可设置（）。
A •热阱；B •保温器；C・热源；D •物流混合器11、对新过程的化工设计需要进行（）A •概念设计；B・装置设计；C •中试设计；D •反应设计12、换热网络设计的目的是得到（）。
《化工设计概论》试卷A卷
《化⼯设计概论》试卷A卷新乡学院学年度第学期《化⼯设计概论》试卷A 卷⼀、名词解释1、化⼯设计：2 ⼯艺流程图：3、车间布置设计内容：4、填料选择：⼆、选择题1、（）是从⼯程⾓度出发进⾏的⼀种假想设计。
A 概念设计B 中试设计C 基础设计D ⼯程设计2、⼯艺流程设计的基本⽅法是（）。
A 流程模拟B ⽅案模拟C ⼯艺分析D ⽅案⽐较3、⼀般多层⼚房采⽤（）的柱⽹。
A 5m ×5mB 3m ×3mC 6m ×7mD 6m ×6m4、车间平⾯愈近（）就愈经济。
A 矩形B 圆形C 三⾓形D 扇形5、⼯艺设备和道路间距离不⼩于（）A 1 mB 2 mC 3 mD 2.2 m6、设备布置图的图幅⼀般采⽤（）图纸。
A ⼀号B ⼆号C 三号D 四号7、下⾯哪些图不⽤绘制安装⽅位标（）。
A 设备布置图 B 管⼝⽅位图C ⼯艺流程图D 管段图8、两层管道布置时，⼤⼝径管道需要在⽔平⾯上转向时，要将它布置在管架最（）。
A 上侧 B 下侧 C 外侧 D 内侧 9、在管道布置图中，⼤直径或重要管道可以⽤（）双线绘制。
A 粗实线 B 中粗实线 C 细实线 D 细虚线 10、车间设备布置应满⾜（）顺序。
A ⼯艺流程B ⽔平⽅向C 垂直⽅向D 物料运输三、填空题1. 化⼯⼯艺设计是的核⼼。
2. 是⼯艺设计的中⼼环节，它包括物料衡算、能量衡算和设备⼯艺计算。
3. 车间⼯艺设计的最终成品是、。
4. 概算书是在的⼯程投资的⼤概计算，是⼯程项⽬总投资的依据。
5. 在⼯艺流程设计的不同阶段，绘制⼯艺流程图。
6. 总图设计主要进⾏化⼯⼚。
（每题4分，共16分）（每题1分，共10分）（每题2分，共20分）院系:________ 班级:__________ 姓名:______________ 学号:_____________…….……………………….密…………………封…………………线…………………………新乡学院学年度第学期《化⼯设计概论》试卷A 卷7、⽣产⼯艺流程草图⼀般由、、组成。
新版化工设计概论试题.pdf
一．填空题六.计算题1. 利用乙烯部分氧化制取环氧乙烷，将乙烯在过量空气条件下通过银催化剂进行如下反应，进料物质流量为1000mol/h，进料中含乙烯10%（mol），乙烯转化率为25%，计算反应器出口物料量。
反应方程式如下：2C2H4+O2→2C2H4O2.氨氧化反应器的能量衡算氨氧化反应式为：4NH3（气）＋5O2（气）→ 4NO（气）＋6H2O（气）此反应在25℃、101．3kPa的反应热为ΔＨ0r=－904.6KJ。
现有25℃的100molNH3/h和300mol O2/h连续进入反应器，氨在反应器内全部反应，产物在300℃呈气态离开反应器。
如操作压力为101．3kPa，计算反应器应输入或输出的热量。
300℃时NO、O2和H2O 的C（NO）＝30.80 J/（mol·℃）PC（O2）＝30.80 J/（mol·℃）P C（H2O）＝34.80 J/（mol·℃）P3. 乙苯脱氢制苯乙烯，通入纯乙苯为250kg/h，乙苯与水蒸气质量比为1：1.3，乙苯转化率为50%，其中在转化掉的乙苯中有90%转化成苯乙烯；10%转化成苯；试计算反应器出口物料质量流量。
转化成苯乙烯的反应：C8H10→Ｃ8H8+H2转化成苯的反应：C8H10→Ｃ6H6+C2H44.甲烷在连续式反应器中用空气氧化生产甲醛，甲烷的转化率为40%，氧气完全反应。
CH4（气）＋O2→HCHO（气）＋H2O（气）以100mol进反应器的甲烷为基准。
假定反应在足够低的压力下进行，气体便可看作理想气体。
甲烷于25℃进反应器．空气于25℃进反应器，如要保持出口产物为150℃，需从反应器取走多少热量？C（N2,150℃）＝29.24 J/（mol·℃）PC（HCHO,150℃）＝9.12 J/（mol·℃）PC（H2O,150℃）＝34.00 J/（mol·℃）PC（CH4,150℃）＝39.2J/（mol·℃）PΔＨ0f （CH4）=－74.85KJ/molΔＨ0f （HCHO）=－115.9KJ/molΔＨ0f （H2O）=－241.83KJ/mol5.邻二甲苯空气氧化制苯酐，乙知邻二甲苯的转化率为70%，氧的用量为理论用量的150%，每小时投入邻二甲苯250kg，试计算出口物料流量。
《化工设计概论》试题
班级：姓名：学号： 座位号：. 装订线内不要答题课程名称：《化工设计概论》 适用层次：高起本化学工程与工艺一 、填空题（每空2分，共40分） 1、化工设计必须 。
2、国家计委有关文件的要求，可行性研究报告是项目决策的依据，应按规定的深度做到一定的准确性，投资估算和初步设计概算的出入一般不大于 ，否则视超出情况再议。
3、企业使用政府补助、转贷、贴息投资建设的项目,政府只审批 . 4、凡从事对环境有影响的建设项目都必须执行 。
同时,在可行性研究报告中，对 要有专门论述。
5、概念设计是以 为基础,从工程角度出发按照未来生产规模所进行的一种假想设计. 6、工艺人员向非工艺专业提供设计条件必须确保其 . 7、管道仪表流程图中的设备用 线画出。
8、工厂的三废治理工程“三同时",即 。
9、选择生产方法和工艺流程是应着重考虑 三原则. 10、平面图上设备平面定位尺寸应以 或 或 为基准线标注定位尺寸。
11、管道布置是应尽量避免 。
12、工艺流程草图又称为 ,一般在生产方法确定后绘制，主要为工艺计算服务，也是工艺方案的确定和工艺流程图设计的依据，但不列入设计文件。
13、技术上的先进性是由经济合理性来体现的，只有在设计的每一步都重视经济因素，力求经济上合理，到最后才能作出既经济节约又合理可行的概算来.据专家测算，在设计阶段可以控制的工程投资，后面的施工、材料、劳务只能控制 .14、在选择生产方法和工艺流程时，应该着重考虑的原则有。
15、设备布置图主要包括反映设备水平布置情况的和反映某处立面布置情况的。
二、判断下列各题描述正确与否(正确用“√”，错误用“×”表示，并在括号内标注.共15分，每题3分）1、一般情况下:估算不能超过概算、预算不能超过概算、预算不能超过决算.（）2、化工计算的内容:物料衡算、能量衡算以及设备选型三个内容。
（）3、可燃液体的燃点温度低于闪点温度，所以，在化工设计时可以只考虑其燃点温度。
化工设计概论期末考试题库及答案
化工设计概论期末考试题库及答案一、选择题（每题2分，共20分）1. 化工设计中，以下哪项不是设计阶段的主要任务？A. 确定工艺流程B. 选择设备C. 编制操作手册D. 进行成本估算答案：C2. 化工设计中，以下哪个不是化工过程的基本单元操作？A. 蒸馏B. 过滤C. 反应D. 运输答案：D3. 在化工设计中，哪种类型的反应器通常用于连续生产？A. 批式反应器B. 连续搅拌槽反应器C. 流化床反应器D. 固定床反应器答案：B4. 化工设计中，以下哪个参数不是反应器设计时需要考虑的？A. 反应速率B. 反应温度C. 反应压力D. 反应体积答案：D5. 化工设计中，以下哪个不是化工设备的主要类型？A. 反应器B. 换热器C. 泵D. 计算机答案：D6. 在化工设计中，以下哪个不是安全设计的重要方面？A. 防爆设计B. 防腐蚀设计C. 防火设计D. 颜色设计答案：D7. 化工设计中，以下哪个不是化工流程模拟软件？A. Aspen PlusB. HYSYSC. MATLABD. ProII答案：C8. 在化工设计中，以下哪个不是化工产品的质量控制指标？A. 纯度B. 产量C. 稳定性D. 颜色答案：D9. 化工设计中，以下哪个不是环境影响评估的主要内容？A. 污染排放B. 能源消耗C. 经济效益D. 生态影响答案：C10. 在化工设计中，以下哪个不是设计阶段的输出？A. 设计图纸B. 设计报告C. 操作手册D. 市场分析答案：D二、简答题（每题10分，共30分）1. 简述化工设计的基本流程。
答案：化工设计的基本流程通常包括：需求分析、工艺流程设计、设备选择与设计、安全与环境评估、经济分析、设计优化、设计审查、施工图纸制作、施工监督与调试等。
2. 描述化工设计中进行成本估算的重要性。
答案：进行成本估算在化工设计中至关重要，因为它帮助决策者了解项目的总投资，评估项目的可行性，制定合理的预算，并为项目融资提供依据。

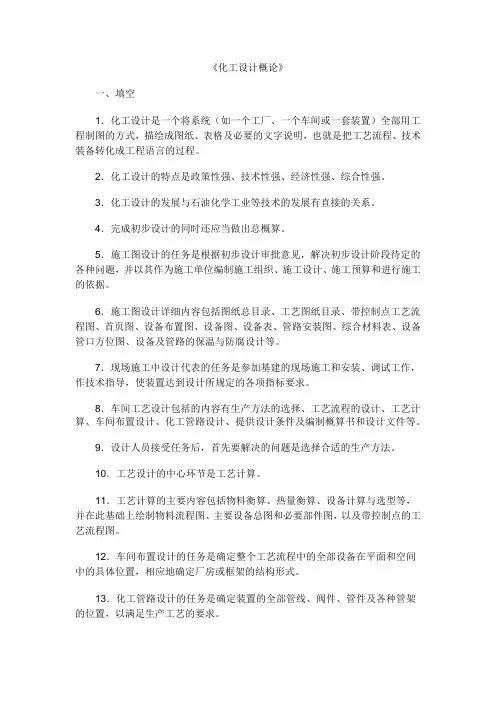

化工设计概论试题目 - 副本
《化工设计概论》一、填空1．化工设计是一个将系统（如一个工厂、一个车间或一套装置）全部用工程制图的方式，描绘成图纸、表格及必要的文字说明，也就是把工艺流程、技术装备转化成工程语言的过程。
2．化工设计的特点是政策性强、技术性强、经济性强、综合性强。
3．化工设计的发展与石油化学工业等技术的发展有直接的关系。
4．完成初步设计的同时还应当做出总概算。
5．施工图设计的任务是根据初步设计审批意见，解决初步设计阶段待定的各种问题，并以其作为施工单位编制施工组织、施工设计、施工预算和进行施工的依据。
6．施工图设计详细内容包括图纸总目录、工艺图纸目录、带控制点工艺流程图、首页图、设备布置图、设备图、设备表、管路安装图、综合材料表、设备管口方位图、设备及管路的保温与防腐设计等。
7．现场施工中设计代表的任务是参加基建的现场施工和安装、调试工作，作技术指导，使装置达到设计所规定的各项指标要求。
8．车间工艺设计包括的内容有生产方法的选择、工艺流程的设计、工艺计算、车间布置设计、化工管路设计、提供设计条件及编制概算书和设计文件等。
9．设计人员接受任务后，首先要解决的问题是选择合适的生产方法。
10．工艺设计的中心环节是工艺计算。
11．工艺计算的主要内容包括物料衡算、热量衡算、设备计算与选型等，并在此基础上绘制物料流程图、主要设备总图和必要部件图，以及带控制点的工艺流程图。
12．车间布置设计的任务是确定整个工艺流程中的全部设备在平面和空间中的具体位置，相应地确定厂房或框架的结构形式。
13．化工管路设计的任务是确定装置的全部管线、阀件、管件及各种管架的位置，以满足生产工艺的要求。
14．提供设计条件的内容包括总图、土建、运输、外管、非定型设备、自控、电气、电讯、电加热、采暖通风、给排水等非工艺专业的设计条件。
15．设计中经常进行分析比较的技术经济指标有产品成本、基建投资、劳动生产率、投资回收率、消耗定额、劳动力需要量和工资总额等。
(完整版)化工设计概论试题
一．填空题1.新建项目设计包括新产品设计和采用新或新技术的产品设计。
2.设计代表的任务是参加基本建设的和安装。
3.化工计算包括工艺设计中的、能量衡算以及设备选型和计算三个内容。
4.设备是完成生产过程的重要条件，是确定技术路线和时必然涉及到的因素。
5.工艺流程草图流程线的起始和终了处注明的名称来源及去向。
6.设备在工艺管道及仪表流程图上应标注和名称。
7.对于连续操作过程，选用作为基准是很自然的。
8.工艺设计的任务是根据工艺需要，计算并某种型号设备，以便订货。
9.根据工艺流程的特点，确定反应釜是操作还是间歇操作。
10.设备布置首先要满足工艺和工艺条件的要求。
11.化工厂使用最多的换热器是换热器与再沸器。
12.真空管线应尽量短，尽量减少弯头和以降低阻力，达到更高的真空度。
13.管架是用来、固定和约束管道的。
14.循环冷却水在周而复始的循环使用过程中，会对管道产生并在管壁上结垢。
15.物质的燃烧必须具备个条件。
16.化工设计可根据性质分类，也可按设计性质分类。
17.施工图设计的任务是根据审批意见，解决扩大初步设计阶段待定的各项问题。
18.扩大初步设计的设计文件应包括以下两部分内容：和说明书的附图、附表。
19.工艺管道及仪表流程图上，管道的标注内容应包括三个组成部分：即、管径和管道等级。
20.执行器的图形符号由机构和调节机构两部分组合而成。
21.加压操作的塔可分为出料和液相出料两种。
22.物料衡算的理论根据是定律。
23.流量大而扬程不高时可选用单级。
24.对于釜式反应器，依靠来实现物料流动和混合接触。
25.车间设备布置是确定各个设备在车间和立面上的位置。
26.容器分贮存容器与原料及成品贮罐两类。
27.管架按位置可分为管架和室内管架两类。
28.换热器与邻近设备间可用管道架空连接。
29.工业上采暖系统按压力分为低压和高压两种。
30.自燃点是指物质在没有外界引燃的条件下在空气中能自燃的。
31.工艺管道及仪表流程图可以（装置）或工段（分区或工序）为主项进行绘制。
化工设计概论期末考试题库及答案
化工设计概论期末考试题库及答案一、单项选择题1. 化工设计的主要任务是（）。
A. 确定工艺流程B. 确定设备参数C. 确定工厂布局D. 确定产品价格答案：A2. 化工设计中，工艺流程设计的主要依据是（）。
A. 市场需求B. 原料供应C. 产品规格D. 所有以上因素答案：D3. 在化工设计中，以下哪项不是工艺流程设计的基本步骤？（）A. 确定原料和产品B. 确定工艺路线C. 确定设备类型D. 确定工厂规模答案：D4. 化工设计中，以下哪项是反应器设计的关键因素？（）A. 反应器类型B. 反应器尺寸C. 反应器材质D. 所有以上因素答案：D5. 化工设计中，以下哪项不是分离过程设计的关键因素？（）A. 物料性质B. 分离效率C. 设备成本D. 反应器类型答案：D二、多项选择题6. 化工设计中，以下哪些因素会影响工艺流程的选择？（）A. 原料成本B. 产品需求C. 环境法规D. 技术可行性答案：ABCD7. 化工设计中，以下哪些因素会影响设备的选择？（）A. 操作条件B. 物料性质C. 设备成本D. 安全性答案：ABCD8. 在化工设计中，以下哪些因素会影响工厂布局？（）A. 原料供应B. 产品运输C. 环境影响D. 劳动力成本答案：ABCD三、判断题9. 化工设计的目标是实现经济效益最大化。
（）答案：正确10. 化工设计中，工艺流程设计和设备设计是相互独立的。
（）答案：错误四、简答题11. 简述化工设计的基本步骤。
答案：化工设计的基本步骤包括：确定项目目标、原料和产品规格；工艺流程设计，包括确定工艺路线、反应器设计、分离过程设计等；设备设计，包括设备选型、尺寸计算、材料选择等；工厂布局设计，包括工厂平面布局、设备布置、物流规划等；经济分析，包括成本估算、投资回报分析等；环境和安全评估。
12. 描述化工设计中工艺流程设计的重要性。
答案：工艺流程设计是化工设计的核心，它决定了整个工厂的生产效率、产品质量和经济效益。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一．填空题六.计算题 1. 利用乙烯部分氧化制取环氧乙烷，将乙烯在过量空气条件下通过银催化剂进行如下反应，进料物质流量为1000mol/h ，进料中含乙烯10%（mol ），乙烯转化率为25%，计算反应器出口物料量。
反应方程式如下：2C 2H 4+O 2→2C 2H 4O2.氨氧化反应器的能量衡算氨氧化反应式为：4NH 3（气）＋5O 2（气）→ 4NO（气）＋6H 2O （气）此反应在 25℃、 101．3kPa 的反应热为ΔH 0r =－。
现有25℃的 100molNH 3/h 和300mol O 2/h 连续进入反应器，氨在反应器内全部反应，产物在300℃呈气态离开反应器。
如操作压力为101．3kPa ，计算反应器应输入或输出的热量。
300℃时NO 、O 2 和 H 2O 的NO ）＝ J/（mol·℃）O 2）＝ J/（mol·℃）H 2O ）＝ J/（mol·℃） 3. 乙苯脱氢制苯乙烯，通入纯乙苯为250kg/h ，乙苯与水蒸气质量比为1：，乙苯转化率为50%，其中在转化掉的乙苯中有90%转化成苯乙烯；10%转化成苯；试计算反应器出口物料质量流量。
转化成苯乙烯的反应：C 8H 10→C 8H 8+H 2转化成苯的反应：C 8H 10→C 6H 6+C 2H 44.甲烷在连续式反应器中用空气氧化生产甲醛，甲烷的转化率为40%，氧气完全反应。
CH 4（气）＋O 2 →HCHO（气）＋H 2O （气）以100mol 进反应器的甲烷为基准。
假定反应在足够低的压力下进行，气体便可看作理想气体。
甲烷于25℃进反应器．空气于25℃进反应器，如要保持出口产物为150℃，需从反应器取走多少热量？N2,150℃）＝ J/（mol·℃）HCHO,150℃）＝ J/（mol·℃）H 2O,150℃）＝ J/（mol·℃）CH4,150℃）＝（mol·℃）ΔH0f （CH4）=－molΔH0f（HCHO）=－molΔH0f （H2O）=－mol5.邻二甲苯空气氧化制苯酐，乙知邻二甲苯的转化率为70%，氧的用量为理论用量的150%，每小时投入邻二甲苯250kg，试计算出口物料流量。
反应式如下：C 8H10+3O2→C8H4O3+3H2O6.甲烷和氢气混合用空气完全燃烧来加热锅炉，烟道气分析按体积组成为%；%；%；%。
问：燃料中甲烷和氢气的比例？反应式：H2+1/2O2→H2OCH4+2O2→CO2+2H2O答案一．填空题1.工艺2.现场施工3.物料衡算4.工艺流程5.物料6.位号7.单位时间8.选择9.连续10.流程11.列管式12.阀门13.支承14.腐蚀15.三16.项目17.扩大初步设计18.设计说明书19.管道号20.执行21.气相22.质量守恒23.离心泵24.搅拌器25.平面26.中间27.管道28.直接29.蒸汽30.温度31.车间32.工艺33.对流34.间歇35.标准（定型)36.小37.强度38.外39.平面40.同一41.吸入42.生产43.供热44.直接45.完全二．选择题2.B3.A4.C5.D6.C7.A8.B9.B10.D11.A12.A13.C14.B15.A16.B17.D18.C19.B20.A21.D22.D23.B24.A25.D26.A27.D28.C29.B30.D31.B三．名词解释题1.概念设计是从工程角度出发进行的一种假想设计。
2. 把各个生产单元按照一定的目的要求，有机地组合在一起，形成一个完整的生产工艺过程，并用图形描绘出来，即是工艺流程图。
3.是对整个车间各工段、各设施在车间场地范围内，按照它们在生产中和生活中所起的作用进行合理的平面和立面布置。
4.建筑物的下面，支承建筑物重量的全部土壤称为地基。
5.总预备费包括基本预备费和涨价预备费两项。
6.基础设计是新技术开发的最终成果，它是工程设计的依据。
7.工艺流程设计通过工艺流程图的形式，形象地反映了化工生产由原料进入到产品输出的过程。
8.化工设备主要指在化工生产中常用的标准和非标准设备。
9.用管道将各工段和各设备连接起来。
称管道布置。
10.设备购置费包括设备原价及运杂费用。
11.概算书是在初步设计阶段编制的车间投资的大概计算。
12. 工艺流程草图：是用来表达整个工厂或车间生产流程的图样。
13.将各工段与各设备按生产流程在空间上进行组合、布置称车间布置。
14.基础是建筑物的下部结构，埋在地面以下。
15.其他费用是指工程费用以外的建设项目必须支出的费用。
四.简答题1.工艺流程四个重要过程。
(4分)1)原料预处理过程。
（1分）2)反应过程。
（1分）3)产物的后处理。
（1分）4)三废的处理过程。
（1分）2.车间布置初步设计的主要内容。
（6分）1.生产、生产辅助、生活行政设施的空间布置；2.决定车间场地与建筑物、构筑物的大小；3.设备的空间（水平和垂直方向）布置；4.通道系统、物料运输设计；5.安装、操作、维修所需的的空间设计；6.其他。
答出一个得1分，最多得6分3.工程概算费用的分类。
（4分）1)设备购置费。
（1分）2)安装工程费。
（1分）3)建筑工程费。
（1分）4)其他费用。
（1分）4.什么情况需要保温？(5分)1)凡设备或管道表面区温度超过50℃，需要减少热损失；2)设备内或输送管道内的介质要求不结晶、不凝结；3)制冷系统的设备和管道中介质输送要求保冷；4)介质的温度低于周围空气露点温度，要求保冷；5)季节变化大。
答出一个得1分，最多得5分。
5.泵的选用与设计程序。
(6分)1）确定泵型。
2）确定选泵的流量和扬程。
3）确定泵的安装高度。
4）确定泵的台数和备用率。
5）校核泵的轴功率。
6）确定冷却水或驱动蒸汽的耗用量。
7）选用电动机。
8）填写选泵规格表。
答出一个得1分，最多得6分。
6.塔型选择基本原则。
(5分)1)生产能力大，弹性好。
2)满足工艺要求，分离效率高。
3)运转可靠性高，操作、维修方便。
4)结构简单，加工方便，造价较低。
5)塔压降小。
答出一个得1分，最多得5分。
7.化工车间（装置）工艺设计内容（6分）1)设计准备工作2)方案设计3)化工计算4)车间布置设计5)化工管路设计6)提供设计条件7)编制概算书及编制设计文件答出一个得1分，最多得6分。
8.简述化工车间管道布置设计的要求（4分）1)符合生产工艺流程的要求，并能满足生产需要。
2)便于操作管理，并能保证安全生产。
3)便于管道的安装和维护。
4)要求整齐美观，并尽量节约材料和投资。
答出一个得1分，最多得6分。
9.管道支架按其作用分类（4分）32.固定支架（1分）33.滑动支架（1分）34.导向支架（1分）35.弹簧吊架（1分）10.简述化工设备的基本结构特点。
(6分)1)基本形体以回转体为主。
2)各部分结构尺寸大小相差悬殊。
3)壳体上开孔和管口多。
4)广泛采用标准化零部件。
5)采用焊接结构多。
6)对材料有特殊要求。
7)防泄露安全结构要求高。
答出一个得1分，最多得6分。
11..设计贮罐的一般程序。
(6分)1)汇集工艺设计数据。
2)选择容器材料。
3)容器型式的选用。
4)容积计算。
5)确定贮罐基本尺寸。
6)选择标准型号。
7)开口和支座。
8)绘制设备草图。
答出一个得1分，最多得6分。
12.车间平面布置的内容。
(4分)1)生产设施。
（1分）2)生产辅助设施。
（1分）3)生活行政设施。
（1分）4)其他特殊用室。
（1分）13.工艺上降低污垢系数方法。
（4分）1)改进水质，（1分）2)消除死区，（1分）3)增加流速，（1分）4)防止局部过热。
（1分）14.反应釜设计程序。
（6分）1）确定反应釜操作方式2）汇总设计基础数据3）计算反应釜体积4）确定反应釜设计（选用）体积和台数5）反应釜直径和筒体高度、封头确定6）传热面积计算和校核7）搅拌器设计8）管口和开孔设计答出一个得1分，最多得6分。
15.工程概算项目的划分。
(4分)1.工程费用（1分）2.其他费用（1分）3.总预备费（1分）4.专项费用（1分）16.简述车间设备布置需要满足的要求。
（6分）2.满足生产工艺要求。
（1分）3.符合经济原则。
（1分）4.符合安全生产要求。
（1分）5.便于安装和检修。
（1分）6.建筑要求。
（1分）7.保证良好的操作条件。
（1分）17.简述化工设计结合国情应考虑的问题（6分）1)中国人民的消费水平及各种化工产品的消费趋势。
（1分）2)中国化工机械设备及电气仪表的制造能力。
（1分）3)中国化工生产所用的化工原材料及设备用金属材料的供应情况。
（1分）4)中国环境保护的有关规定和化工生产中三废排放情况。
（1分）5)劳动就业与化工生产自动化水平的关系。
（1分）6)资金筹措和外汇贮备情况。
（1分）18.露天或半露天布置的优点。
（4分）1)建筑投资少、用地省。
（1分）2)利于安装和检修。
（1分）3)有利于通风。
（1分）4)防火防爆。
（1分）五.画图识图题1.画出真空泵流量调节中的真空管吸入支路调节示意图。
8.画出通过调节换热介质来控制换热器温度的控制方案示意图。
3.画出离心泵出口旁路调节示意图。
4.画出用提馏段塔板温度控制塔底产品流量来实现精馏塔的控制示意图。
5.画出离心泵出口直接节流调节示意图。
6.画出用精馏段塔板温度控制塔顶产品流量来实现精馏塔控制的示意图。
六.计算题1. 利用乙烯部分氧化制取环氧乙烷，将乙烯在过量空气条件下通过银催化剂进行如下反应，进料物质流量为1000mol/h ，进料中含乙烯10%（mol ），乙烯转化率为25%，计算反应器出口物料量。
反应方程式如下：2C 2H 4+O 2→2C 2H 4O解：以每小时为计算基准。
进料：乙烯=1000×10%=100（mol/h ）; （1分）空气=1000×90%=900（mol/h ）；（1分）其中：氮气=900×=711（mol/h ）; （1分）氧气=900×=189（mol/h ）; （1分）转化掉乙烯=100×25%=25（mol/h ）；（1分）则产物中：未反应的乙烯：100－25=75（mol/h ）;（1分）生成环氧乙烷：25（mol/h ）;（1分）消耗氧气：25×=（mol/h ）;（1分）剩余氧气：189－=（mol/h ）;（1分）氮气：711（mol/h ）。
（1分）2.氨氧化反应器的能量衡算氨氧化反应式为：4NH 3（气）＋5O 2（气）→ 4NO（气）＋6H 2O （气）此反应在 25℃、 101．3kPa 的反应热为ΔH 0r =－。
现有25℃的 100molNH 3/h 和800mol 空气/h 连续进入反应器，氨在反应器内全部反应，产物在200℃呈气态离开反应器。
