电力用油质量化学技术监督
化学技术监督标准
丹东金山热电有限公司化学技术监督标准批准：审核：编写：2012年12月10日目录前言 (1)1 总则 (2)2 化学技术监督范围 (2)3 化学监督的机构及职责。
(2)4 化学技术监督内容 (3)5 化学技术监督管理 (27)6化学技术监督异常告警制度 (28)前言本细则是按照中国华电生函[2010]105 号《关于组织编写集团公司技术监督实施细则的通知》要求，依据DL/T1051—2007《电力技术监督导则》、DL/T889—2004 《电力基本建设热力设备化学监督导则》，DL/T5078—2006《火力发电厂化学设计技术规程》、GB/T12145—2008《火力发电机组及蒸汽动力设备水汽质量》等国家、行业有关标准，结合中国华电集团公司实际情况编制。
本细则由丹东金山热电有限公司生产技术部提出。
本细则由丹东金山热电有限公司生产技术部归口并解释。
本细则起草单位：丹东金山热电有限公司。
丹东金山热电有限公司化学技术监督实施细则1 总则1.1 化学技术监督（以下简称化学监督）是发电企业保证安全、经济、稳定、环保运行的重要基础工作之一。
采用科学的管理方法、完善的管理制度、明确的实施细则、科学的检测手段来掌握发电设备的状态，及时消除设备隐患，防止事故的发生是做好化学技术监督工作的关键。
为进一步加强丹东金山热电有限公司化学技术监督工作，根据国家、行业有关标准，结合集团公司生产管理的实际状况，特制定本细则。
1.2 本细则规定了丹东金山热电有限公司化学监督范围、职责、监督内容和管理要求。
1.3 本细则适用于丹东金山热电有限公司化学监督工作。
2 化学技术监督范围2.1 运行阶段化学技术监督：水、汽、煤、油、气质量监督；水处理系统运行；2.2 停（备）用阶段化学监督：热力系统停用保护；热力系统检修化学监督等。
3 化学监督的机构及职责。
3.1建立以生产副总经理领导下的公司化学监督网，在生产技术部设立专职化学监督专责人，在发电部设立化学监督员，实行三级管理。
火力发电厂化学技术监督所用国家和行业重要标准规程适用范围
火力发电厂化学技术监督所用国家和行业重要标准规程适用范围1.电力技术监督导则DL/T 1051《电力技术监督导则》中规定，发电企业的化学监督的主要内容为水、汽、油（气）燃料质量；热力设备腐蚀、结垢及积盐情况；热力设备停（备）用期间防腐蚀保护；水处理材料质量；热力设备化学清洗质量；化学仪器仪表。
2.本专业相关行业技术监督导则DL/T 246《化学监督导则》中规定，发电企业化学监督的基本原则、职责分工、工作内容和相关的技术管理，该标准适用于发电企业的化学监督。
3. 本专业相关重要标准规程3.1DL/T 5068《发电厂化学设计规范》中规定，该标准适用于燃煤、燃气、生物质等发电厂和压水堆核电厂常规岛化学设计。
涉及水的预处理、水的预脱盐、水的除盐、汽轮机的凝结水精处理、热力系统的化学加药、热力系统的水汽取样及监测、冷却水处理、热网补给水及生产回水处理等设计规范要求。
3.2 GB/T 12145《火力发电厂及蒸汽动力设备水汽质量》中规定，该标准适用于火力发电厂及蒸汽动力设备在正常运行和停（备）用机组启动时的水汽质量，适用于锅炉主蒸汽压力不低于3.8MPa（表压）的火力发电机组及蒸汽动力设备。
3.3 DL/T 889《电力基本建设热力设备化学监督导则》中规定，用于发电热力设备基本建设阶段的化学监督内容及技术要求，适用于火力发电厂热力设备额定压力等级为12.7MPa及以上的机组，额定机组低于12.7MPa的机组，可参照执行。
3.4 DL/T 794《火力发电厂锅炉化学清洗导则》中规定，火力发电厂锅炉化学清洗的技术要求、质量指标和试验方法，适用于铁及其合金制成的热力设备的金属表面上的垢和腐蚀产物的化学清洗；以及锅炉出口压力不小于3.8MPa的火力发电机组及蒸汽动力设备的锅炉化学清洗。
3.5 DL／T 561《火力发电厂水汽化学监督导则》中规定，火力发电厂水汽化学监督的基本技术要求，适用于锅炉主蒸汽压力不低于 3.8MPa（表压）的火力发电机组的水汽化学监督。
化 学 技 术 监 督(火电厂)
化学技术监督(火电厂)1 范围本标准规定了化学监督管理的基本规则。
本标准适用于XX 热电厂化学监督的管理。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 474--1983 煤样的制备方法GB 2536--1990 变压器油GB 7252--2000 变压器油中溶解气体和判断导则GB 7595--2000 运行中变压器油质量标准GB 7596--2000 电厂用运行中汽轮机油质量标准GB 11120--1989 汽轮机油GB/T 12145--1999 火力发电机组及蒸汽动力设备水汽质量GB 14541--1993 关于运行油防劣措施的规定GB/T 14542--1993 关于补充油及混油的规定DL/T 561--1995 火力发电厂水汽化学监督导则DL/L 567--1995 火力发电厂燃料试验方法DL/T 712--2000 火力发电厂凝汽器管选材导则DL/T 794--2001 火力发电厂锅炉化学清洗导则SD 223--1987 火力发电厂停（备）用热力设备防锈蚀导则SD 246--1988 化学监督制度Q/XXX 2004--2002 企业综合管理考核规定水电电生字第 52 号火力发电厂水、汽试验方法电力系统油质试验方法3 职责3.1 总工程师职责3.1.1 执行国家、行业、集团公司的有关技术监督的方针、政策、法规、标准和规程等。
3.1.2 组织制定并审定批准本单位有关化学监督的规章条例、技术措施等。
3.1.3 主持化学监督技术研究、分析会议，解决化学监督工作中发现的重大问题，不断提高设备健康水平。
3.2 生技部职责3.2.1 执行各级化学技术监督的方针、政策、法规、标准和规程等。

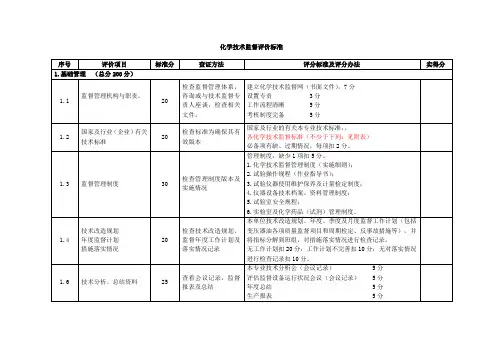

化学技术监督评价标准
气体杂质分析项目
30
检查符合规范要求
1.仪器满足要求5分
2.试验记录完备5分
3.报告符合规范要求5分
4.组分判断正确5分
5.安全防护符合要求5分
6.计算正确5分
泄漏检测项目
20
检查符合规范要求
1.仪器满足要求5分
2.试验记录完备5分
3.报告符合规范要求5分
4.计算正确5分
新气检测项目
25
GB12022
工业六氟化硫
26
DL/T506
六氟化硫电气设备中绝缘气体湿度测量方法
27
GB11023
高压开关设备六氟化硫气体密封试验方法
选用标准清单
序号
标准/文件编号
标准/文件名称
50
GB/T7602
运行中汽轮机油、变压器油T501抗氧化剂含量测定法(分光光度法)
51
GB7674
六氟化硫封闭式组合电器
2.3
绝缘油质量、油耗
50
统计近一年报表。抽查计算运行报表
1．变压器油油质合格率≥98%；合格率每降低1％扣20分
2．变压器油油耗<1.0%；油耗每提高0.1%扣20分
发生由于化学监督造成的设备事故扣100分。
2.4
新油（气）质量检测验收
50
实际检查检测报告
按照标准要求对新油（气）品人库做验收检测并提出报告。
5.试验室安全规程；
6.实验室及化学药品（试剂）管理制度。
1.4
技术改造规划
年度监督计划
措施落实情况
20
检查技术改造规划、监督年度工作计划及落实情况记录
本单位技术改造规划、年度、季度及月度监督工作计划（包括变压器油各项质量监督项目和周期检定、反事故措施等），并将指标分解到班组，对措施落实情况进行检查记录。
中国国电集团公司化学技术监督实施细则
中国国电集团公司化学技术监督实施细则第一章总则第一条为加强化学技术监督工作，提高设备运行的可靠性，根据国家、电力行业和中国国电集团公司（以下简称集团公司）的有关标准、规程、制度、规定，特制定本细则。
第二条化学技术监督是保证发电设备安全、经济、稳定运行的重要环节之一。
采用适应电力生产发展的科学的管理方法、完善的管理制度和先进的检测手段，准确地对机组运行状况和设备状态进行监督判断，发现和消除设备隐患，防止事故发生。
第三条化学技术监督工作应坚持实事求是的科学态度，不断依靠科技进步，采用和推广成熟、行之有效的新技术，不断提高化学技术监督专业水平。
通过对水、汽、气（氢气、六氟化硫）、油及燃料等的质量监督，防止和减缓设备腐蚀、结垢、积集沉积物及油质劣化，及时发现变压器等充油（气）电气设备潜伏性故障，提高设备的安全性，延长使用寿命，提高机组运行的经济性。
第四条建立健全化学技术监督体系，实行专业管理和行政管理相结合，建立明确的分级、分工负责制和岗位责任制。
各单位、各有关专业都必须协调工作、共同努力切实做好这项工作。
第五条本细则适用于集团公司所属发电企业。
第二章化学技术监督机构与职责第六条集团公司化学技术监督实行三级管理，第一级为中国国电集团公司（技术监督中心），第二级为集团公司所属分（子）公司，第三级为集团公司所属各发电企业。
第七条技术监督中心职责（一）贯彻执行国家及行业有关技术监督的方针政策、法规、标准、规程和集团公司管理制度，监督指导集团公司系统内各发电企业开展化学技术监督工作，保障安全生产、节能减排、技术进步各项工作有序开展。
（二）负责集团公司系统内各发电企业化学技术监督档案管理，收集分析化学技术监督月报表，掌握设备的技术状况，提出优化运行指导意见和整改措施，指导、协调各发电企业完成日常化学技术监督工作。
（三）协助审核化学专业设备技术改造方案、评估机组大修和技改项目实施绩效。
（四）负责开展化学专业技术交流和培训，推广先进管理经验和新技术、新设备、新材料、新工艺。
技术监督管理办法
技术监督管理办法范围本办法规定了中国国电集团公司直属、全资、控股火力发电企业技术监督工作管理的职责、管理内容与要求、检查与考核等。
本办法适用于中国国电集团公司直属、全资、控股火力发电企业技术监督工作管理工作。
2引用标准及参考文件GB/T1.1-2000标准化工作导则GB/T15498-1995企业标准体系管理标准和工作标准的构成和要求GL/T800-2001电力行业标准编制规则DL/T600-2001电力标准编写的基本规定3职责3.1生产技术部门是技术监督归口管理部门。
3.2各有关部门是技术监督工作的执行部门。
4管理内容与要求4.1技术监督范围技术监督范围包括电能质量、金属、化学、绝缘、热控、电测、环保、继电保护、节能、振动等方面。
4.2技术监督的内容4.2.1电能质量监督的内容：频率偏差、频率合格率、电压偏差、波动和闪变、三相电压不平衡和正弦波形畸变率等。
4.2.2金属监督的内容：锅炉、压力容器、高温或承压管道及部件、高速旋转部件（汽轮机大轴、叶轮、叶片、发电机大轴、护环），水力发电机组重要转动部件及重要承重部件、水工建筑物中的重要金属部件，金属材料的组织、性能变化、寿命评估、缺陷分析、焊接材料和工艺等。
4.2.3化学监督的内容：水、汽、电力设备用油（气）、燃料品质，热力设备的腐蚀、结垢、积盐，热力设备停备保护，在线化学仪表等。
4.2.4绝缘监督的内容：发电机、变压器、电抗器、开关（包括GIS）电流互感器、电压互感器、耦合电容器、避雷器、电缆、母线、绝缘子、高压电机等设备的绝缘强度，过电压保护及接地系统。
4.2.5热工监督的内容：仪表检测及显示系统、自动调节系统、保护联锁及工艺信号系统、程序控制系统、锅炉炉膛安全监控系统、汽轮机控制系统；压力、温度、流量、重量、转速、振动检测装置的量值传递等。
4.2.6电测计量监督的内容：电能表、互感器、电量变送器、测量系统二次回路、电测计量装置和电工测量仪器、仪表等。
火电厂油质监督管理
大唐XXXXX发电有限责任公司油务监督管理实施细则2022年4月1日修订为了更好地保证油务系统平安经济运行，依据《化学监督制度》及其实施细则，《汽轮机油质量标准》（GB/T7596-2022）、《电厂用磷酸酯抗燃油运行与维护导则》（DL/T571-2007）《变压器油质量标准》（GB/T7595-2022）、《变压器油中溶解气体分析和推断导则》（GB/T7252-2001）以及《电力用油、气质量、试验方法及监督管理标准汇编》，制定本实施细则。
第一条范围（一）本实施细则所指的电力用油包括汽轮机油、变压器油、电力设施润滑油、燃料油以及六氟化硫气体。
（二）汽轮机油主要包括汽轮机主机、小机油、EH油、电泵油、密封油、循泵油等等。
（三）变压器油主要包括生产区主变、高变、脱硫变、启备变及其套管，6KV变压器以及电压、电流互感器等等。
（四）SF6气体（断路器开关）。
（五）生产用汽轮机油和其它润滑油包括#32、#46、#150、#680牌号以及EH油（SAE7491d牌号），变压器油主要包括#10、#25、#45牌号，燃料油主要为#0柴油。
（六）各种转机的润滑油脂。
其次条油质监督内容（一）新油到公司必需经发电部化学油务监督人员取样分析合格才能入库，取样须有代表性（GB/T7597-2007.电力用油（变压器油、汽轮机油）取样方法）。
从器材仓库取出，经过验收的油可以直接加入设施。
（二）运行中的油由化学油务监督人员依据第四条（三）款之规定进行定期试验，并依据第四条（一）、（二）款之标准衡量其合格（正常）与否，并准时发送油质报告单，运行及检修人员应据此对相应油样进行处理，油务监督人员应依据有关规定加强跟踪分析，包括增加分析次数和缩短分析周期等等，保证机组平安运行。
油质正常时，只需将油质报告单挂在发电部网页上，07；油质任一指标特别时，需将报告单发给发电部、环保部、燃运部、检修部和设施部相关专业主任及部门主任、副总工程师和副总经理，在油质处理过程中，在厂内能做的检测项目每两天要有跟踪化验报告，需外送的每周要有跟踪化验报告。
电力用油质量标准、试验方法及管理
国能浚县生物发电National Bio Energy XunXian Go., Ltd.电力用油质量标准、试验方法与六氟化硫管理制度2006-12-00 发布2006-00-00实施国能浚县生物发电发布油务管理制度1.适用围本制度规定了我厂生产用油与六氟化硫的管理职责、管理容与质量要求、采用的技术标准和导则。
本制度适用于生产用新油（六氟化硫）验收、运行油（六氟化硫）的监督与维护管理。
2.油质化验和管理采用的技术标准和导则以下标准中的条款通过本标准的引用而成为本标准的条款。
如果所引用的标准有新的版本，新版本自动生效。
2.1 GB 7597-87 电力用油（汽轮机油、变压器油）取样方法(机械油与抗燃油参照执行）2.2 绝缘油采用的技术标准GB/T 261 石油产品闪点测定方法（闭口杯法）GB/T 264石油产品酸值测定方法GB/T 507 绝缘油介电强度测定方法GB/T 510 石油产品凝点测定方法GB/T 5654 液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量GB/T 6541 石油产品油对水界面力测定方法（圆环法）GB 7598 运行中变压器油、汽轮机油水溶性酸测定法（比色法）GB 7599 运行中汽轮机油、变压器油酸值测定方法（BTB）GB 7600 运行中变压器油水分测定法（库仑法）GB 7602 运行中汽轮机油、变压器油抗氧化剂含量测定法（分光光度法）GB/T 11142 绝缘油在电场和电离作用下析气性测定法SH/T 变压器油氧化安定性测定法DL 421 绝缘油体积电阻率测定法DL 429.2 颜色测定方法DL 429.6 运行油开口杯老化测定方法DL 429.7 油泥析出测定法DL 429.9 绝缘强度测定法GB/T 17623-1998绝缘油中溶解气体组分含量的气相色谱测定法GB/T7596-2000 电厂用运行中汽轮机油质量标准GB/T 7595-2000运行中变压器油质量标准DL/T722-2000变压器油中溶解气体分析和判断导则GB/T 2536-1990变压器油GB/T 14542–93运行中变压器油维护管理导则DL/T 596-1996 电气设备预防性试验规程2、3六氟化硫监督采用的技术标准GB12022—89 六氟化硫新气质量标准DL/T595-1995 六氟化硫电气设备气体监督细则DL/T 596-1996 电力设备预防性试验规程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力用油质量化学技术监督
1.1 电力用油的取样
电力用油的取样的工具，取样部位，取样方法，样品1.1.1.1 的标识、运输和保存应满足GB/T 4756、GB/T 7597、GB/T 14541、GB/T 14542、DL/T 571、DL/T 290的相关要求。
新油取样油桶、油罐或槽车中的油样均应从污染最严1.1.1.2 重的底部取出，必要时可抽查上部油样。
电气设备中取样 1.1.1.3
a)变压器、油开关或其他充油电气设备，应从下部阀门处取样（制造厂家有规定时按制造厂家规定取样），取样前油阀门需先用干净甲级棉纱或布擦净，再放油冲洗干净后取样；
b)对需要取样的套管，在停电检修时，从取样孔取样；没有放油管或取样阀门的充油电气设备，可在停电或检修时设法取样；进口全密封无取样阀的设备，按制造厂规定取样。
变压器油中水分和油中溶解气体分析取样 1.1.1.4
a)油样应能代表设备本体油，应避免在油循环不够充分的死角处取样；
b)一般应从设备取样阀取样，在特殊情况下可在不同取样部位取样；
c)取样要求全密封，即取样连接方式可靠，不能让油中溶解水分及气体逸散，也不能混入空气（必须排净取样接头内残
存的空气），操作时油中不得产生气泡；
d)取样应在晴天进行；
e)取样后要求注射器芯子能自由活动，以避免形成负压空腔；
f)油样应避光保存。
汽轮机或辅机用油取样 1.1.1.5
a)正常监督试验由冷油器取样；
b)检查油的脏污及水分时，在油箱底部取样。
抗燃油取样 1.1.1.6
a)常规项目和洁净度检测油样应分开；
b)运行油取样前调速系统在正常情况下至少运行24h，以保证所取样品具有代表性；
c)常规监督检测的油样应从油箱底部的取样口取样；发现油质被污染，可增加取样点（如油箱内油液的上部、过滤器或再生装置出口等）取样；
d)从油箱内油液上部取样时，应先将人孔法兰或呼吸器的规定用GB/T 7597接口周围清理干净后再打开，按．
专用取样器从油的上部取样，取样后应将人孔法兰或呼吸器复位。
1.2 变压器油质量化学技术监督
新变压器油质量监督 1.2.1.1
a)在新油交货时，应对全部油样进行监督，以防出现差错或带入脏物。
所有样品应进行外观检验，国产新变压器油应按
GB 2536要求。
对进口变压器油则应按国际标准(IEC60296)或合同规定指标验收；
b)新油注入设备前必须用真空脱气滤油设备进行过滤净化处理，以脱除油中的水分、气体和其它杂质，随时进行油品的检验；
c)新油经真空过滤净化处理达到要求后，应从变压器下部阀门注入油箱内，使氮气排尽，最终油位达到制造厂家要求的高度，油的静置时间应不小于12h，经检验油的指标应符合GB/T 14542的规定。
真空注油后，应进行热油循环，热油经过二级真空脱气设备由油箱上部进入，再从油箱下部返回处理装置，一般控制净油箱出口温度为60℃（制造厂另外规定除外），连续循环时间为三个循环周期。
经过热油循环后，应按GB/T
14542规定进行试验。
运行中变压器油质量监督1.2.1.2
a)运行变压器、断路器油质量检测项目和检测周期应按
GB/T 7595执行；
b)对于500KV及以上的变压器应按DL/T 1096的规定周期检测变压器油的洁净度，并执行其洁净度标准值和处理要求。
运行变压器油的维护管理 1.2.1.3
a)应按GB/T 14542的规定进行运行变压器油的维护管理；
b)变压器油在运行中其劣化程度和污染程度，应根据试验室
中所测得的所有的试验结果，以及已确认的污染来源综合评价油是否可以继续运行，以保证设备的安全可靠；
c)运行变压器油应按照GB/T 14542的规定开展试验确定油质和设备的情况；
d)运行中变压器油的检验项目指标超过标准值或注意值的原因分析及采取对策参见GB/T 14542的规定，同时遇有下述情况应立即引起注意，并采取相应措施：
1)当试验结果超出了所推荐的极限值范围时，应与以前的试验结果进行比较，如情况许可，在进行任何措施之前，应重新取样分析以确认试验结果无误；
2)如果油质快速劣化，则应缩短检测周期进行跟踪试验，必要时检测油中抗氧化剂含量，结合油温、负荷及色谱分析结果采取相应措施；
3)某些特殊试验项目，如击穿电压低于极限值要求，或是色谱检测发现有故障存在，则可以不考虑其他特殊性项目，应果断采取措施以保证设备安全。
变压器、电抗器、互感器、套管油中溶解气体监督 1.2.1.4 a)电气设备油中溶解气体检测周期、注意值应满足DL/T 722的规定；
b)电气设备油中溶解气体检测方法按GB/T 17623执行；
c)出厂和新投运的设备气体含量应符合DL/T 722的要求；
d)运行中设备内部油中气体含量注意值按DL/T 722执行；
e)运行变压器和电抗器绝对产气速率的注意值按DL/T
722执行；
f)气体含量注意值应参照以下原则进行处置：
1)气体含量注意值不是划分设备内部有无故障的唯一判断
依据。
当气体含量超过注意值时，应缩短检测周期，结合产气速率进行判断。
若气体含量超过注意值但长期稳定，可在超过注意值的情况下运行；
另一方面，气体含量虽低于注意值，但产气速率超过注意值，也应引起重视；
2)对330kV及以上电压等级设备，当油中首次检测到乙炔（≥0.1μL/L）时也应引起注意；
3)影响油中氢气含量的因素较多，若仅氢气含量超过注意值，但无明显增长趋势，也可判断为正常；
4)注意区别非故障情况下的气体来源，结合其它手段进行综合分析。
g)电气设备溶解气体含量异常时，应按DL/T 772的规定方
法进行故障类型的判断；
h)大型变压器宜安装在线溶解气体监测设备，安装在线溶解气体监测设备应正常投运；
i)对于配备有绝缘油在线溶解气体检测仪器的，每年应由相应资质的单位进行一次检验，并做好检验报告的归档管理，每年应对变压器油进行取样分析，与在线溶解气体检测仪进
行比对试验，当实验室检验与在线仪表偏差较大时，应查找原因对在线仪表进行相应的处理。
固体绝缘老化的监督 1.2.1.5
a)固体绝缘老化应按DL/T 596要求监督；
b)当设备异常，怀疑伤及固体绝缘时，应进行油中糠醛含量分析；
c)有条件时，可进行绝缘纸聚合度的测试；
d)油中糠醛含量参考注意值和纸绝缘聚合度判据按表24、表25中规定执行。
表24 绝缘油中糠醛含量参考注意值
表25 纸绝缘聚合度判据。
