铜包钢焊接工艺
铜包钢接地焊接方法
铜包钢接地焊接方法引言：铜包钢接地焊接是一种常见的接地系统连接方式，在工业和建筑领域广泛应用。
本文将介绍铜包钢接地焊接的方法和步骤，以及该方法的优势和适用范围。
一、铜包钢接地焊接方法概述铜包钢接地焊接方法是通过将铜材与钢材焊接在一起，形成一个导电通路，将建筑或设备的电流引入地下，起到安全接地的作用。
该方法具有可靠性高、接地效果好、使用寿命长的特点，被广泛应用于电力系统、通信系统和建筑物的接地系统中。
二、铜包钢接地焊接方法步骤1. 准备工作：选取合适的铜包钢导线和焊接材料，清理焊接表面，确保无杂质和腐蚀物。
2. 确定焊接位置：根据设计要求和实际情况，确定焊接位置，并标记出焊接点。
3. 切割铜包钢导线：根据需要的长度，使用合适的工具将铜包钢导线切割成相应的尺寸。
4. 准备焊接材料：根据焊接要求，准备好焊接材料，包括焊接剂和焊丝。
5. 焊接操作：将铜包钢导线与焊接点紧密接触，并在焊接点处涂抹焊接剂。
然后，使用焊枪或焊接机进行焊接，确保焊接点达到理想的焊接效果。
6. 检查焊接质量：焊接完成后，对焊接点进行检查，确保焊接牢固、导电通畅，并无明显的焊接缺陷。
7. 防护处理：对焊接点进行防护处理，避免其受到外界环境的影响和损坏。
三、铜包钢接地焊接方法的优势1. 导电性能好：铜包钢导线具有良好的导电性能，可以有效地将电流引入地下，保证接地系统的正常运行。
2. 耐久性强：铜包钢导线具有较长的使用寿命，能够承受较大的电流负荷和外界环境的影响。
3. 安装方便：铜包钢导线可以根据需要进行切割和焊接，安装过程简便快捷，可以适应不同尺寸和形状的接地系统。
4. 维护成本低：铜包钢导线的焊接牢固可靠，不易受到外界因素的干扰和损坏，减少了维护和更换的成本和工作量。
四、铜包钢接地焊接方法的适用范围铜包钢接地焊接方法适用于各种类型的接地系统，包括电力系统、通信系统、建筑物和工业设备等。
特别是在需要长期稳定的接地效果和较大的电流负荷下，铜包钢接地焊接方法更为适用。
铜不锈钢焊接方法
铜不锈钢焊接方法
铜不锈钢焊接方法主要有以下几种：
1. 直接焊接法：将铜与不锈钢直接焊接，在焊接过程中需要使用相应的焊条和焊剂，通常采用TIG（氩弧焊）、MIG（气体保护焊）、电阻焊等方法。
2. 补偿压焊法：将铜与不锈钢的焊接面分别加工成V形或U形凹槽，然后将两个凹槽补偿压合焊接，以增加焊接面积和焊接强度。
3. 中间层焊接法：在铜与不锈钢的焊接接头上添加中间层，中间层通常采用镍、铝、铬、钛等金属材料，通过充当过渡层，实现铜与不锈钢的连接。
4. 研磨焊接法：在铜与不锈钢的焊接接头上进行研磨处理，以去除表面氧化物和污染物，然后再进行焊接。
无论采用哪种焊接方法，都需要严格控制焊接参数，确保焊接质量和焊缝的强度。
此外，注意选择适合的焊接材料和焊接设备，以确保铜不锈钢焊接的稳定性和可靠性。
铜与不锈钢的焊接技术操作

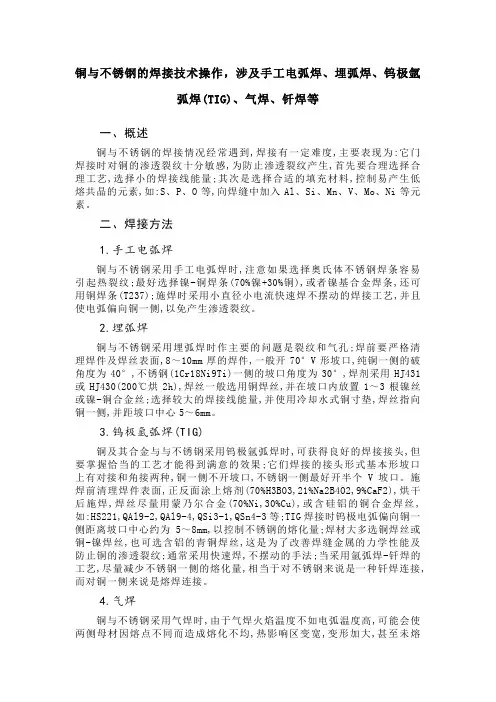

铜与不锈钢的焊接技术操作，涉及手工电弧焊、埋弧焊、钨极氩弧焊(TIG)、气焊、钎焊等一、概述铜与不锈钢的焊接情况经常遇到,焊接有一定难度,主要表现为:它门焊接时对铜的渗透裂纹十分敏感,为防止渗透裂纹产生,首先要合理选择合理工艺,选择小的焊接线能量;其次是选择合适的填充材料,控制易产生低熔共晶的元素,如:S、P、O等,向焊缝中加入Al、Si、Mn、V、Mo、Ni等元素。
二、焊接方法1.手工电弧焊铜与不锈钢采用手工电弧焊时,注意如果选择奥氏体不锈钢焊条容易引起热裂纹;最好选择镍-铜焊条(70%镍+30%铜),或者镍基合金焊条,还可用铜焊条(T237);施焊时采用小直径小电流快速焊不摆动的焊接工艺,并且使电弧偏向铜一侧,以免产生渗透裂纹。
2.埋弧焊铜与不锈钢采用埋弧焊时作主要的问题是裂纹和气孔;焊前要严格清理焊件及焊丝表面,8～10mm厚的焊件,一般开70°V形坡口,纯铜一侧的破角度为40°,不锈钢(1Cr18Ni9Ti)一侧的坡口角度为30°,焊剂采用HJ431或HJ430(200℃烘2h),焊丝一般选用铜焊丝,并在坡口内放置1～3根镍丝或镍-铜合金丝;选择较大的焊接线能量,并使用冷却水式铜寸垫,焊丝指向铜一侧,并距坡口中心5～6mm。
3.钨极氩弧焊(TIG)铜及其合金与与不锈钢采用钨极氩弧焊时,可获得良好的焊接接头,但要掌握恰当的工艺才能得到满意的效果;它们焊接的接头形式基本形坡口上有对接和角接两种,铜一侧不开坡口,不锈钢一侧最好开半个V坡口。
施焊前清理焊件表面,正反面涂上熔剂(70%H3BO3,21%Na2B4O2,9%CaF2),烘干后施焊,焊丝尽量用蒙乃尔合金(70%Ni,30%Cu),或含硅铝的铜合金焊丝,如:HS221,QAl9-2,QAl9-4,QSi3-1,QSn4-3等;TIG焊接时钨极电弧偏向铜一侧距离坡口中心约为5～8mm,以控制不锈钢的熔化量;焊材大多选铜焊丝或铜-镍焊丝,也可选含铝的青铜焊丝,这是为了改善焊缝金属的力学性能及防止铜的渗透裂纹;通常采用快速焊,不摆动的手法;当采用氩弧焊-钎焊的工艺,尽量减少不锈钢一侧的熔化量,相当于对不锈钢来说是一种钎焊连接,而对铜一侧来说是熔焊连接。
铜与不锈钢焊接方法

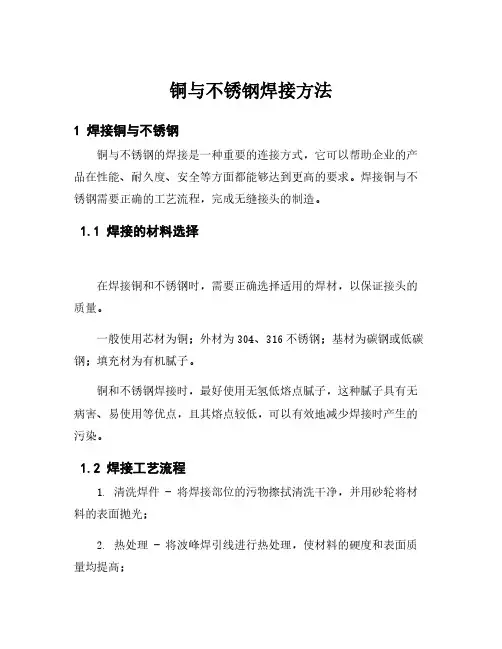

铜与不锈钢焊接方法1焊接铜与不锈钢铜与不锈钢的焊接是一种重要的连接方式，它可以帮助企业的产品在性能、耐久度、安全等方面都能够达到更高的要求。
焊接铜与不锈钢需要正确的工艺流程，完成无缝接头的制造。
1.1焊接的材料选择在焊接铜和不锈钢时，需要正确选择适用的焊材，以保证接头的质量。
一般使用芯材为铜；外材为304、316不锈钢；基材为碳钢或低碳钢；填充材为有机腻子。
铜和不锈钢焊接时，最好使用无氢低熔点腻子，这种腻子具有无病害、易使用等优点，且其熔点较低，可以有效地减少焊接时产生的污染。
1.2焊接工艺流程1.清洗焊件-将焊接部位的污物擦拭清洗干净，并用砂轮将材料的表面抛光；2.热处理-将波峰焊引线进行热处理，使材料的硬度和表面质量均提高；3.铜加薄垫层-对焊接部位进行薄层铜焊，使得表面更加光滑；4.热锶合焊-将施锶处理过的焊件使用熔锡枪焊接，由外而内，从上往下连续接；5.填充材料（焊腻子）：用焊腻子填充完整接头，确保接头的紧密性；6.配置液压系统：采用高强度的液压系统，加压接头，并生成壳体；7.热处理-根据要求，选择合适的热处理方案，提高材料的强度和耐久度；8.检测和清理-检查接头质量，如有不良情况，则重复接头，完成后进行清理。
1.3注意事项1.熔锡前要完成前一道工序，以减少焊点受热时间，避免受非熔锡温度影响；2.在焊接前，要使用良好的交联绝缘电线，以提高焊接质量；3.波峰焊前和中可以使用波峰检查，以便检查焊接部位的质量；4.焊接结束后，可以采用压力检测，以便压力检查连接质量；5.尽量使用符合要求的焊接设备，以保证焊接质量合格。
综上所述，焊接铜与不锈钢是一项复杂的工艺，在焊接前需要选择正确的焊材，并遵循正确的工艺流程，为确保焊接质量，应遵守一定的技术要求。
钢与铜的焊接工艺
钢与铜的焊接工艺。
钢与铜及铜合金焊接时的主要困难是在焊缝及熔合区易产生裂纹。
实践证实，为了保证焊缝具有足够高的抗裂性能，焊缝中铁的质量分数以控制在10%～43%为宜。
⑴焊接方法及焊接材料低碳钢与铜及铜合金焊接时，可以分别采用手弧焊、埋弧焊和钨极氩弧焊。
低碳钢与纯铜焊接时采用纯铜作为填充金属材料，如焊条TCu（T107）；钨极氩弧焊时，采用硅锰青铜QSi3-1焊丝。
低碳钢与硅青铜、铝青铜焊接时，可采用铝青铜作填充金属材料。
不锈钢与铜焊接时，采用镍或镍基合金作填充金属材料。
铜和铝的熔点相差达423℃，很难同时熔化，在熔池中会产生脆性化合物AlCu2、Al2Cu3、AlCu、Al2Cu等。
当铜铝合金中含铜量在12%～13%以下时，综合性能最好，所以常采用铝焊丝。
铜-铝接头的埋弧焊见图7-19。
为加速铜的熔化，焊丝应偏离铜板坡口上缘0.5～0.6δ(δ为焊件厚度)。
铜侧开半∪形坡口，铝侧为直边，坡口中预置ф3mm的焊丝。
当焊件厚度为10mm时，焊丝直径2.5mm，焊接电流400～420A，电弧电压38～39V，送丝速度332m/h，焊接速度21m/h。
焊后，焊缝金属中铜的质量分数8%～10%为符合要求。
铜包钢接地焊接方法
铜包钢接地焊接方法
铜包钢接地焊接方法适用于铜包钢接地体与接地装置之间的焊接连接。
步骤如下：
1. 准备工作：清理接地体和接地装置的表面，确保金属表面干净无污垢。
2. 焊接电弧：采用手工电弧焊接方法，选择适当的焊接电极和焊接材料，保证焊接质量。
焊接电极可以选择纯铜或铜合金电极。
3. 定位：将铜包钢接地体与接地装置对准并定位，确保连接稳固。
4. 焊接操作：在焊接位置周围加热，预热接地体和接地装置。
保持电弧稳定并提供足够的热量，将焊接材料熔化并使其与接地体和接地装置融合在一起。
焊接过程中应保持一定的焊接角度和焊接速度，以保证焊缝均匀牢固。
5. 焊接质量检查：焊接完成后，及时检查焊缝的质量，确保焊接无裂纹、气孔、缺陷等。
6. 清理和防护：焊接完成后，清理焊缝周围的残留物，进行防护处理，避免铜包钢接地体与接地装置受到外界环境的影响。
需要注意的是，铜包钢接地焊接过程中应严格按照焊接标准和操作规程进行操作，确保焊接质量和安全性。
铜包钢接地焊接方法
铜包钢接地焊接方法
铜包钢接地焊接是一种常见的接地连接方式，常用于电气设备、建筑结构等领域。
以下是铜包钢接地焊接的常见方法：
1. 清洁工作面：确保需要焊接的铜包钢接地标的表面光洁，无油、污物等。
2. 处理工作面：使用砂轮或铜刷等工具，将铜包钢表面打磨光亮，去除氧化物。
3. 焊接准备：选择合适的电焊机及焊接材料。
一般来说，焊接铜包钢时，可选择铜焊丝或铜磷焊丝。
4. 组织焊接：将铜包钢接地标与接地设备（或接地导体）相连接，确保接触面充分密合。
5. 焊接操作：将焊丝固定在电焊机电极上，调节电流合适的值。
然后，将电极与铜包钢接触面进行均匀的焊接。
6. 焊接检验：焊接完成后，用目视和手摸等方式，检查焊接表面和连接处是否有裂纹、气孔等现象，确保焊接质量良好。
需要注意的是，在进行铜包钢接地焊接时，应根据具体情况选择合适的焊接方法和焊接材料，并遵循相关安全操作规程，确保焊接过程安全可靠。
钢与铜的焊接工艺
钢与铜的焊接工艺众所周知，钢和铜合金的焊接存在许多问题。
如何解决这些问题？焊接过程是什么？现在让我们来了解一下：一、焊接性：焊接的主要问题是焊接区和熔合区容易产生裂纹。
热影响区存在两种形式的裂纹：焊接绝缘裂纹和熔透裂纹。
主要研究结果如下：1)焊接裂纹，钢、铜及其合金焊缝中的裂纹是热裂纹，是由以下原因引起的：(1)铜和钢的物理性能差别很大，钢和铜的热膨胀和热导率差别很大，焊接过程中接头存在很大的应力，导致焊缝产生裂纹。
(2)铜及铜金属焊接热裂倾向较大，钢及铜及铜合金焊接焊缝为铁与铜的混合物，热裂倾向随铜含量的增加而增大。
2)热影响区穿透裂纹。
钢与铜及铜合金焊接时，钢与液态铜及铜合金接触时容易产生穿透裂纹，并在高温下形成穿透裂纹。
究其原因，是由于液态铜和铜合金在钢上的渗透和拉应力，从焊缝冷却的那一刻起，接头就会产生拉应力，这种应力会随着冷却的持续而增大。
此外，在晶化过程中，金属的显微组织往往是有缺陷的，并且在钢的结晶表面会出现微裂纹。
在焊接拉应力作用下，热影响区(HAZ)形成熔透裂纹.当焊缝中镍含量大于16%时，低碳钢中不出现熔透裂纹（NiCu合金）。
二、焊接工艺：手工电弧焊、氩弧焊和气体保护焊都可以焊接钢和铜及其合金的不同接头。
在铜和钢及其合金的焊接过程中，采用填充金属直接焊接两种金属，然后在铜或钢上堆焊过渡层，然后焊接。
由于含镍焊缝具有很强的抗穿透开裂能力，采用纯镍或含铜镍基合金沉积过渡层，可以大大减少或消除铜及铜合金对钢的穿透，有利于消除热影响区的穿透裂纹。
堆焊过渡层，然后进行焊接。
1.紫钢与低碳钢焊接。
堆焊过渡层后，铜可作为填充金属材料201、202。
为加强熔池脱氧，采用硅锰青铜丝和QSi3-1焊，焊接质量和效果较好。
2.硅青铜和铝青铜与低碳钢焊接在一起。
过渡层堆焊后，此时可采用铝青铜作为填充金属材料QAL9-2，焊缝采用两相结构，焊缝具有较高的抗热裂纹能力，而铜237焊条也可用于去除涂层并作为填充线清洗，铝还可减少热影响区的穿透裂纹，焊接强度高于铜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铜包钢焊接工艺
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
焊接工艺选用放热焊接工艺进行接头的连接。
该工艺焊接的接头电阻小于导体本身，强度优于导体，接头被铜层覆盖因此抗腐蚀性和导电性均非常出色，接头内部无空隙，是真正的分子结合。
一、焊接工具介绍
模具
模具和模具夹
焊药、引火药及合金托片
引火枪
二、模具与模夹的选用及焊接前准备工作
1、调节方法如下：
(Ⅰ)使模夹置于打开状态
(Ⅱ)松开模夹固定栓锁扣
(Ⅲ)取出固定栓
(Ⅳ)调整调节螺丝，逆时针旋转(松)，反之则紧
(Ⅴ)插入固定栓与锁扣
(Ⅵ)开合模夹，观察模具闭合效果
2、首先，对模具进行烘干和除湿处理，用加热工具（点火气枪等)，驱除水气。
久未使用的模具内含有水分，尤其是前次使用完后没有清理干净的模具，含有水分更多。
3、再对模具进行除湿的同时，对即将焊接的材料也要进行加热，使用软毛刷清除模具锅腔内和材料接头的表面杂物。
4、模夹是用于开合模具的，模夹的紧密度对熔接的效果有影响，请在焊接开始之前认真检查模夹，并作适当调整。
5、然后检查模具夹与模具接触面的密合度，是否有空隙，当有小量空隙时可采用防火泥胶封堵缝隙，防止焊接时铜液从缝隙处渗漏出来，从而影响焊接质量。
6、每一种模具都有与之匹配的焊粉（90＃），焊粉放多了，模具（上下开合方式）就会被焊接一起；焊粉放少了，接头质量不过关，接头容易脱开。
7、在往模具锅腔内施放焊粉的过程中，一定注意安全防护，周围5米不得有火源，一切与焊接操作无关人员应远离操作现场；
8、使用专业的点火工具点燃引火粉，防止烫伤。
三、放热焊接连接法
放热焊接利用活性较强的铝把氧化铜还原，整个过程需时仅数秒，反应所放出的热量足以使被焊接的导线端部融化形成永久性的分子合成。
铜基放热反应的一般公式是：
3Cu2O+2Al→Al2O3+3Cu+热量（2735C）
1、将模夹安装在模具上，模具的规格随焊点的结构而选择。
2、每次开始焊接时，应先利用（气枪）火源烘烤模具及导体的焊接处，以确保其干燥。
3、确认导体及模具均无其它杂物后，将导体置入模具内，合紧模，必要时封防火泥胶。
模具由石墨做成，比较脆弱，无法承受抛甩与强力冲击，故不可将超出模具尺寸的焊接物强行放入模具。
4、将合金托片放入模腔中，其作用为托住焊粉。
5、将焊粉倒入模具锅腔内，从焊粉表面到模口边沿洒上引火粉。
6、关上模盖，用点火枪点燃引火粉。
7、待焊点凝固后，开模并清除模腔内的焊渣，模具清理不得使用坚硬的物质和工具来清除残渣。
8、清洁模具以备下一个焊点的使用。
9、模具为重复多次使用工具模具，一般使用寿命一般可达50—100次以上，应注意合理使用和保护。
放热焊接操作流程图
四、放热焊接所要达到的效果
一个良好的焊点表面丰满光亮、没有气孔、夹渣，切开后其剖面成一整体无气孔与瑕疵。
