网络架构

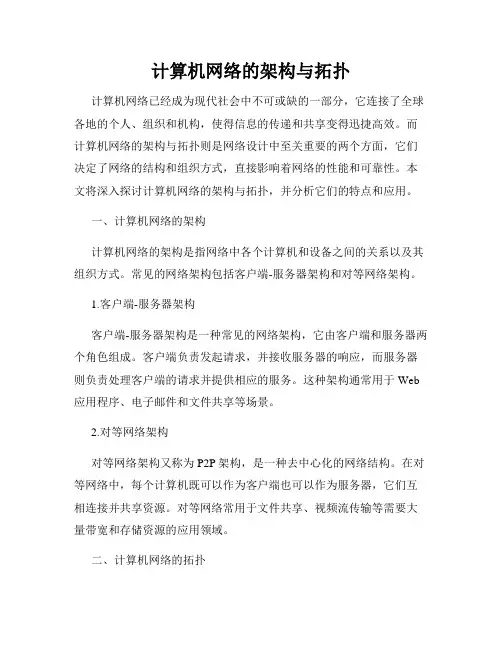

计算机网络的架构与拓扑
计算机网络的架构与拓扑计算机网络已经成为现代社会中不可或缺的一部分，它连接了全球各地的个人、组织和机构，使得信息的传递和共享变得迅捷高效。
而计算机网络的架构与拓扑则是网络设计中至关重要的两个方面，它们决定了网络的结构和组织方式，直接影响着网络的性能和可靠性。
本文将深入探讨计算机网络的架构与拓扑，并分析它们的特点和应用。
一、计算机网络的架构计算机网络的架构是指网络中各个计算机和设备之间的关系以及其组织方式。
常见的网络架构包括客户端-服务器架构和对等网络架构。
1.客户端-服务器架构客户端-服务器架构是一种常见的网络架构，它由客户端和服务器两个角色组成。
客户端负责发起请求，并接收服务器的响应，而服务器则负责处理客户端的请求并提供相应的服务。
这种架构通常用于Web 应用程序、电子邮件和文件共享等场景。
2.对等网络架构对等网络架构又称为P2P架构，是一种去中心化的网络结构。
在对等网络中，每个计算机既可以作为客户端也可以作为服务器，它们互相连接并共享资源。
对等网络常用于文件共享、视频流传输等需要大量带宽和存储资源的应用领域。
二、计算机网络的拓扑计算机网络的拓扑是指网络中各个节点之间的物理或逻辑连接方式。
常见的网络拓扑包括星型拓扑、总线拓扑、环形拓扑、网状拓扑和树状拓扑。
1.星型拓扑星型拓扑是一种常见的网络拓扑，它将所有的节点都连接到一个中央设备，如交换机或集线器。
中央设备负责转发数据，而各个节点之间的通信都需要经过中央设备。
星型拓扑具有易于管理和故障隔离的优点，但中央设备的故障会导致整个网络的瘫痪。
2.总线拓扑总线拓扑将所有的节点连接到一根共享的传输介质，如以太网中的电缆。
节点之间通过传输介质进行通信，但一次只能有一个节点发送数据。
总线拓扑具有简单和成本低的优点，但当传输介质发生故障时，整个网络将无法正常工作。
3.环形拓扑环形拓扑将节点连接成一个环形结构，每个节点都与其前后两个节点直接相连。
消息在环中传递，直到达到目标节点。
网络架构与拓扑
网络架构与拓扑在现代社会中，网络已经成为了人们生活和工作中不可或缺的一部分。
无论是个人还是企业，都离不开网络的支持和服务。
而网络架构和拓扑则是构建一个稳定、高效的网络系统所必须考虑和设计的重要因素。
本文将深入探讨网络架构与拓扑的概念、种类及其应用。
一、网络架构的概念及种类网络架构是指网络系统中各个组成部分之间的关系和连接方式。
它直接关系到网络的稳定性、可靠性和性能。
根据网络系统的规模和需求不同，网络架构可以分为以下几种类型：1. 客户/服务器架构客户/服务器架构是一种常见的网络架构，它将网络系统划分为客户端和服务器端两个部分。
客户端负责向服务器发送请求，并接收服务器返回的数据。
服务器端则负责存储和处理客户端的请求，并将结果返回给客户端。
这种架构可以使数据中心集中管理，提高数据处理效率。
2. 对等架构对等架构，也称为P2P架构，是一种去中心化的网络架构。
在对等架构中，所有节点都可以充当客户端和服务器。
每个节点之间都可以直接通信和交换数据，而不需要经过中央服务器。
这种架构适用于需要大规模数据共享和分布式处理的场景。
3. 三层架构三层架构是一种将网络应用程序划分为三个层次的架构。
分别是表示层、逻辑层和数据层。
表示层负责用户界面的展示，逻辑层负责处理用户请求并与数据层进行通信，数据层则负责存储和管理数据。
这种架构可以使不同层次的功能模块独立开发和维护，提高开发效率。
二、网络拓扑的概念及种类网络拓扑是指网络中节点之间的物理连接方式和布局结构。
它直接关系到数据传输的效率、可靠性和扩展性。
根据节点之间连接的方式不同，网络拓扑可以分为以下几种类型：1. 总线型拓扑总线型拓扑是一种简单直接的连接方式，所有节点都通过一根公共的线缆连接在一起。
节点之间的通信通过在总线上发送和接收数据来实现。
这种拓扑结构成本低，但当总线上出现故障时，会导致整个网络瘫痪。
2. 星型拓扑星型拓扑是一种将各个节点都连接到一个中央设备的方式。
信息系统的网络架构与优化
信息系统的网络架构与优化随着信息技术的快速发展和应用的普及，信息系统的网络架构与优化变得越来越重要。
本文将从网络架构的概念、关键要素和网络优化等方面进行探讨。
一、网络架构的概念和要素信息系统的网络架构指的是将多个设备、计算机和服务器通过网络连接起来，实现资源共享、数据传输和通信的结构和布局。
一个稳定、高效的网络架构对于信息系统的正常运行至关重要。
1. 网络架构的概念网络架构是指整个网络体系的总体设计。
它包括硬件设备、软件系统以及网络拓扑结构等多个方面。
良好的网络架构能够提供高可靠性、高性能和安全保障的网络环境。
2. 网络架构的要素网络架构的要素包括网络拓扑、网络协议、网络设备和网络安全等。
网络拓扑指的是网络节点和连接方式的布局，常见的拓扑结构有星型、总线型和环形等。
网络协议是指设备之间进行通信和传输数据时所遵循的一系列规则和约定。
常见的网络协议有TCP/IP、HTTP和FTP等。
网络设备包括路由器、交换机和防火墙等，它们起到连接和管理网络的作用。
网络安全则是保护网络及其资源免受未经授权访问、攻击和数据泄露的安全措施。
二、网络架构的优化网络架构的优化旨在提升网络性能、降低延迟和提高安全性。
下面是一些网络架构优化的方法和策略：1. 网络容量规划网络容量规划是指根据系统需求和未来发展预测，合理规划网络的带宽和硬件设备。
通过监测和分析网络流量，可以确定网络瓶颈并做出相应调整，确保网络畅通。
2. 网络性能优化网络性能优化包括调整网络设备的配置、优化协议的使用和提高带宽利用率等方面。
通过使用负载均衡、QoS（Quality of Service）和缓存技术，可以提高网络的吞吐量和响应速度。
3. 网络安全加固网络安全是网络架构中至关重要的一环。
合理的网络安全策略可以有效防止网络攻击、数据泄露和未经授权访问。
使用防火墙、入侵检测系统（IDS）和虚拟专用网络（VPN）等技术，可以增强网络的安全性。
4. 网络监控和故障处理网络监控是指通过实时监测网络设备和流量，及时发现故障和异常。
网络体系结构和基本概念
网络体系结构和基本概念1.OSI参考模型：OSI（开放式系统互联）参考模型是一个国际标准的概念框架，用于描述网络体系结构的各个层次和功能。
它将网络划分为七个层次：物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。
每个层次都有特定的功能和任务，通过层层递进的方式协同工作，最终实现可靠的数据传输和通信。
2.TCP/IP协议族：TCP/IP是一种网络协议族，它是网络通信的基础。
TCP/IP协议族由传输控制协议（TCP）和网络互联协议（IP）构成，它们分别对应于OSI参考模型的传输层和网络层。
TCP/IP协议族还包括IP地址、域名系统（DNS）、用户数据报协议（UDP）等，它们协同工作，完成数据的传输和路由。
3.客户端-服务器模型：客户端-服务器模型是一种常见的网络体系结构，它通过将网络上的计算机划分为客户端和服务器来实现资源共享和服务提供。
客户端是用户通过网络访问服务器获取服务的终端设备，服务器是提供服务的主机。
客户端向服务器发送请求，服务器接收请求并回应，完成数据的交互和处理。
4.P2P网络：P2P（对等）网络是一种去中心化的网络体系结构，其中所有的计算机都既是客户端又是服务器。
P2P网络不依赖于专用的服务器设备，而是通过直接连接来交换数据。
P2P网络的一大特点是去中心化，它能够更好地抵抗单点故障和网络拥塞。
5.三层网络体系结构：三层网络体系结构是一种通用的网络设计架构，它由三层构成：核心层、分布层和接入层。
核心层负责数据的传输和路由，分布层负责网络的负载均衡和安全策略，接入层则负责用户与网络的连接。
这种分层结构能够提高网络的性能和可管理性。
上述是网络体系结构的基本概念和主要内容。
网络体系结构的设计和实现对于网络的性能和安全至关重要。
通过合理地利用和组织网络资源，可以提高网络的性能、可靠性和可扩展性，同时还能够保障数据的安全和隐私。
在日益发展的信息时代中，网络体系结构的研究和创新将继续推动着网络技术的进步和应用的发展。
网络信息安全的网络架构与设计
网络信息安全的网络架构与设计网络信息安全已成为当今社会中不可忽视的重要课题。
随着互联网的快速发展和普及，网络攻击和数据泄漏等网络安全问题也日益严重。
因此，构建一个安全可靠的网络架构和设计是至关重要的。
本文将探讨网络信息安全的网络架构与设计，旨在提供一些参考和指导。
一、网络架构网络架构是指网络系统中各个组成部分之间的关系和交互方式。
在网络信息安全方面，合理的网络架构对于保障网络的安全性至关重要。
以下是一些网络架构的设计原则和方法。
1. 分层架构分层架构是一种常见的网络架构设计方法，它将网络分为多个层次，每个层次负责不同的功能。
常见的分层结构包括物理层、数据链路层、网络层和应用层等。
2. 隔离策略在网络架构中，采用隔离策略可以使得网络中不同的功能区域相互独立，并提高网络的安全性。
隔离策略包括逻辑隔离、物理隔离和安全区域划分等。
3. 安全设备的应用安全设备是网络信息安全的重要组成部分，如防火墙、入侵检测系统（IDS）和入侵防御系统（IPS）等。
合理配置和使用这些设备可以有效降低网络风险。
二、网络设计网络设计是指根据具体需求和目标制定网络架构的过程。
在网络信息安全中，网络设计需要注意以下几个方面。
1. 访问控制策略访问控制是网络安全中的基本原则，它限制了用户对网络资源的访问。
网络设计中需要考虑合理的访问控制策略，如强密码要求、多因素身份验证等。
2. 数据加密与身份认证网络设计中需要采用合适的数据加密方法和身份认证机制，以保护敏感数据的安全性。
常见的方法包括使用SSL/TLS协议进行数据传输加密，使用数字证书进行身份认证等。
3. 监测与响应网络设计中应考虑安全监测和响应机制，及时监测网络安全事件的发生，并采取相应的措施进行处理。
使用安全信息和事件管理系统（SIEM）等工具可以提高网络事件的检测和响应能力。
三、网络安全管理除了网络架构和设计，网络安全管理也是网络信息安全的重要组成部分。
网络安全管理涉及人员培训、安全策略制定和安全演练等多个方面。
网络架构分析个人总结
网络架构分析个人总结引言网络架构是指构建网络系统时所采用的结构与组织形式。
在当今数字化时代，网络架构对于构建高效、可靠、安全的网络环境至关重要。
在本文中，我将对网络架构的概念进行分析，并总结一些个人的经验与观点。
网络架构的定义网络架构是指在网络系统设计中所使用的技术、协议和模式，包括网络拓扑、网络设备、数据中心和云计算等方面的组织和设计。
网络架构决定了网络系统的性能、可靠性和安全性。
网络架构的重要性网络架构在构建网络系统时起到了重要的作用。
一个合理的网络架构能够有效地提高网络系统的性能与可靠性，减少系统故障和安全风险。
它还能够提高网络资源的利用率，降低企业的运营成本。
网络架构的关键要素在网络架构的设计中，有一些关键要素需要考虑：1. 可伸缩性网络架构应具有良好的可扩展性和可伸缩性，能够应对系统的动态变化和增长。
通过合理设计网络拓扑结构和设备配置，以及采用分布式系统和云计算等技术，可以实现网络的可伸缩性。
2. 可靠性网络架构应具备高可靠性，能够保证数据传输的稳定性和连续性。
采用冗余设计、备份机制和容错技术，可以提高网络系统的可靠性。
此外，合理的网络管理和监控措施也能够减少系统故障和提高恢复能力。
3. 安全性网络架构应具备强大的安全性，能够保护用户的隐私和数据安全。
通过使用防火墙、入侵检测系统和授权机制等安全技术，可以有效地防止网络攻击和数据泄露。
此外，及时更新和维护安全设备和软件也是确保网络安全的重要步骤。
4. 性能优化网络架构应注重性能优化，提高系统的吞吐量和响应速度。
通过合理设计网络拓扑、调整设备配置和优化数据传输路径，可以减少网络延迟和提高系统的性能。
此外，采用负载均衡和缓存技术也能够提高系统的性能。
5. 灵活性网络架构应具备一定的灵活性，能够适应不同的需求和变化。
通过采用模块化设计和可配置的组件，可以实现系统的灵活性。
此外，采用虚拟化技术和容器化技术也能够提高系统的灵活性。
网络架构的发展趋势网络架构的发展一直在不断推进，未来网络架构将朝着以下几个方向发展：1. 软件定义网络(Software-Defined Networking, SDN)SDN将网络的控制平面与数据平面进行了解耦，能够统一管理和配置网络设备。
网络架构的优化与改进
网络架构的优化与改进随着信息技术的不断发展，网络架构在企业和组织中起到了极其重要的作用。
一个良好的网络架构可以提高网络性能、增强网络安全性、降低成本，并提供更好的用户体验。
本文将讨论网络架构的优化与改进，以提供有关如何改进现有网络架构的建议。
一、网络架构的概述网络架构是指建立网络基础设施和系统的设计原则、标准和模型。
它包括网络的拓扑结构、硬件设备、软件系统、协议和安全策略等方面。
良好的网络架构应该能够提供高性能、高可用性、高伸缩性以及全面的安全保护。
二、网络架构的优化目标1. 高性能：网络架构应提供高速的数据传输能力和低延迟的响应时间，以满足企业对大数据传输和实时应用的需求。
2. 高可用性：网络架构应具备容错性，即使在某些组件或节点出现故障时，整个网络仍能正常运行并保持高可用性。
3. 高伸缩性：网络架构应具备良好的扩展性，能够满足日益增长的用户和应用需求，而不会因此导致性能下降或不稳定。
4. 安全性：网络架构应考虑到安全威胁，并采取各种措施来保护企业网络免受恶意攻击、数据泄露和未经授权的访问。
三、网络架构的改进策略1. 优化网络拓扑结构：根据企业需求和预期的业务增长，评估和重新设计网络拓扑结构。
可以采用分布式架构，将负载分散到多个服务器上，提高网络性能和可用性。
2. 升级硬件设备：定期评估网络设备，包括路由器、交换机和防火墙等，并进行必要的硬件升级。
例如，采用更高速的交换机、增加内存或更快的处理器。
3. 配置负载均衡：引入负载均衡器，将网络流量均匀分配到多个服务器上，以降低单一服务器的负载压力，并提高系统性能和可伸缩性。
4. 引入SDN技术：软件定义网络（Software Defined Networking，SDN）可以提供更灵活的网络控制和管理。
通过将网络控制器与数据平面分离，可以更加集中地管理和优化网络流量。
5. 优化网络安全策略：加强网络安全，采用防火墙、入侵检测和防御系统等安全措施。
定期评估网络安全风险，并进行必要的改进和加固。
网络体系结构
网络体系结构网络体系结构，简称网络架构，指的是互联网整体架构的逻辑架构、物理架构和协议架构，它决定了互联网的功能、性能、可靠性和安全性，同时也为互联网的拓展和发展提供了基础支持。
一、逻辑架构网络逻辑架构是指网络系统中各个部分的功能和互相之间的关系。
它是网络系统最基本的部分，以分层的方式进行组织，从上至下分别是：应用层、传输层、网络层、数据链路层和物理层。
1. 应用层应用层是网络体系结构中最靠近用户的一层，它主要负责处理和管理用户与网络之间的信息交互。
在这一层上，包括了很多常见的协议，如HTTP、FTP、SMTP等。
2. 传输层传输层主要负责网络数据的传输和速率的控制，它负责把数据分成若干个数据包，并负责传输和接收。
这一层也包括了两个主要的协议：TCP和UDP。
3. 网络层网络层主要负责寻找最佳的路径，实现不同网络之间的数据传输，强调数据包在网络中的传输。
在这一层上最常见的协议是IP协议。
4. 数据链路层数据链路层位于物理层和网络层之间，主要负责将网络层传过来的数据包转换成适合物理层传输的数据包。
最常见的协议是以太网协议。
5. 物理层物理层负责传输和接收网络中的数据以及硬件的控制。
它决定了数据的传输速率、数据的格式和传输媒介等。
最常见的传输媒介是有线和无线两种。
二、物理架构网络物理架构是指网络系统中各个设备之间的连接方式和传输媒介等硬件设备的布局、位置和组成。
物理架构包括以下几种架构方式：1. 局域网（LAN）局域网是指在一个较小范围内的计算机网络，其覆盖范围通常在一个建筑物或者一个校园内。
局域网的传输速率非常快，最常常用的网线是双绞线。
2. 城域网（MAN）城域网是指在一个城市或者地理范围比较大的区域内的计算机网络。
城域网常用的传输媒介是光纤。
3. 广域网（WAN）广域网是指在一个大范围的区域内的计算机网络，它由多个局域网和城域网组成。
广域网的传输媒介是电话线路或者无线电波。
三、协议架构网络协议架构是指网络系统中使用的通信协议以及协议之间的关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二、三、四代移动通信系统组成概述
一、概述
到目前为止，大家普遍认为移动通信可分为三代，即1G、2G和3G，现在又提出了第四代移动通信系统的概念。
一、二代移动通信以语音为主，三、四代除了传统业务以外，更能提供数据、视频和多媒体业务。
移动通信业务正朝着IP化、分组化、多媒体化、个性化、生成简单化的方向发展。
二、第二代数字移动通信系统
20世纪90年代起，随着数字技术的发展，通信、信息领域中的很多方面都显现出了向数字化、综合化、宽带化方向发展的趋势。
第二代移动通信系统以数字传输、时分多址、码分多址为主体技术，制定了更加完善的呼叫处理和网络管理功能，频谱效率提高，系统容量增大，保密性好，标准化程度提高，可与窄带综合业务数字网N-ISDN相兼容。
它克服了第一代的不足，具有很大的优越性，因而很快就取代并成为移动通信的主流。
国际上已经和准备进入商用的数字蜂窝系统包括欧洲的GSM、美国的DAMPS和CDMA、日本的PDC等。
目前在我国，GSM是最主要的移动通信系统之一。
其主要特点是：具有开放的接口和通用的接口标准；用户权利的保护和传输信息的加密；支持电信业务、承载业务和补充业务；具有跨国漫游能力，容量增大，为模拟移动通信的3—5倍。
GSM系统组成结构如下图：
基站子系统BSS主要负责无线信息的发送与接受及无线资源管理，同时，它与NSS相连，实现移动用户间或移动用户与固定网络用户之间的通信连接，传送系统信息和用户信息等。
网络子系统NSS是整个系统的核心，它在GSM移动用户之间及移动用户与其他通信用户之间起着交换、连接与管理的功能，负责完成呼叫处理、通信管理、移动管理、部分无线资源管理、安全性管理、用户数据和设备管理、计费记录处理、公共信道、信令处理和本地运行维护等。
操作支持系统OSS则提供给运营部门一种手段以控制和维护实际运行的部分。
GSM以7号信令作为互联标准，与PSTN、ISDN等公众电信网有完备的互通能力。
在GSM电路上叠加一个基于分组的无线接口GPRS，可以提供速率为115kbit/s的分组数据业务，用分组交换来补充电路交换是GSM技术的一个重要升级，GPRS支持Internet上应用最广泛的IP协议和X.25协议，从而使GPRS可以与多种网络交互，促进了通信和数据网络的融合。
改进数据速率GSM服务EDGE提供
了一个从GPRS到第三代移动通信的过渡性方案，从而使网络运营商可以最大限度地利用现有的无线网络设备，在第三代移动网络商业化之前，提前为用户提供个人多媒体通信业务。
由于EDGE是一种介于第二代与第三代之间的过渡技术，因此也有人称它为“二代半”技术。
三、第三代移动通信系统
第一、二代蜂窝移动通信系统，是针对传统的语音和低速数据业务的系统，而未来的“信息社会”，图像、语音、数据相结合的多媒体业务和高速率数据业务将成为必不可少的服务内容，它们的业务量将有可能远远超过语音业务。
所以第三代移动通信系统将有更大的系统容量和更灵活的高速度、多速率数据的传输，除语音和数据传输外，还能传送高达2Mbit/s的高质量活动图像，真正做到“任何人、任何地点、任何时间、可以同任何对方实现任何形式的通信”，支持所有的移动电子商务业务。
3G的核心技术主要包括WCDMA、CDMA2000和TD-SCDMA，其中目前在欧洲和亚太地区最流行的关键技术是WCDMA，即宽带码分多址。
第三代移动通信系统———全球移动通信系统UMTS（Universal Mobile Telecommunication System）网络在宽带领域将采用一种全新的高速率无线技术，即宽带码分多址CDMA。
然而，在核心网络部分，UMTS 系统将建立在GSM网络基础之上，因为GSM网络已经被证实是非常成功的。
目前的GSM网络已经包含了电路交换型语音和分组数据业务型网络平台，而分组数据平台支持的数据业务包括短信、移动网页浏览和移动电子邮件等。
各国标准化组织向国际电信联盟提交了各自的无线传输技术候选方案，总计有16种候选技术，包括10种地面技术和6种卫星技术。
国际电联进行了必要的技术融合，最终形成了最具代表性的IMT—2000技术标准，其中所涉及的CDMA技术包括：WCDMA、cdma2000、TD-SCDMA。
第三代系统的主要目标是将包括卫星在内的所有网络融合为可以替代众多网络功能的统一系统，能够提供宽带业务并实现全球无缝覆盖。
为保护运营商在现有网络设施上的投资，第二代系统向第三代的演进遵循平滑过渡的原则，现有的GSM等第二代系统均将演变为第三代系统的核心网络，从而形成一个核心网家族，核心网家族的不同成员之间通过NNI接口连接起来，成为一个整体，从而实现全球漫游。
在核心网络家族的外围，形成一个庞大的无线接入家族，现有的几乎所有的无线接入技术以及WCDMA等第三代无线接入技术均将成为其成员。
下面的第三代系统的网络结构图充分显示了未来电信网络的融合特征。
四、第四代移动通信系统
由于3G系统的核心网还没有完全脱离第二代系统的核心网结构，所以，普遍认为第三代仅仅是一个从窄带向未来移动通信系统过渡的阶段。
目前，人们已经把目光越来越多地投向三代以后的移动通信系统，旨在使其可以容纳市场庞大的用户数，改善现有的通信品质，以及达到高速数据传输的要求。
从技术层面上看，第三代主要以CDMA为核心技术，三代以后的移动通信系统以正交频分复用OFDM为核心技术。
目前，世界各国对第四代移动通信系统的研究工作都处于初级阶段，还没有确切定义，但业界对第四代移动通信系统已达成共识，可归结为：核心技术为正交频分复用OFDM；业务以数据通信和图像通信为主；数据通信速率比第三代大大提高，室外移动通信速率20M以上，室内移动速率100M以上；将会是全IP网络，通信以IP协议为基础，与Internet结合；可能是没有基站的，完全与第一、二、三代不同的网络结构，包括AdHoc网—自组织网。
比较详细的解释是：第四代移动通信系统的概念可称为广带接入和分布网络具有非对称的和超过2Mbit/s的数据传输能力，它包括广带无线固定接入、广带无线局域网、移动广带系统和互操作的广播网络。
此外，第四代移动通信系统将是多功能集成的宽带移动通信系统，也是宽带接入IP系统。
第四代移动通信系统的结构如下图所示，其中对于公用电话网和2G及未实现全IP的3G网络等通过特定的网关连接，使得整个网络呈现广域网、局域网等互联、综合和重叠。
