电气控制与PLC_第11章 模拟量控制和位置控制

合集下载

模块七PLC模拟量及PID控制课件

模块七PLC模拟量及PID控制课件
包括电压、电流、温度、压力等多种类型。
模拟量信号特点
连续变化,取值范围广泛,易受干扰影响。
PLC模拟量模块介绍
模拟量输入模块
将模拟量信号转换为数字信号,便于 PLC处理。
模拟量输出模块
将PLC输出的数字信号转换为模拟量 信号,控制外部设备。
模拟量输入电路原理与实践
电路原理
通过电阻、电容等元件对模拟量信号进行滤波、放大等处理 ,以保证信号的稳定性和精度。
要点三
衰减曲线法
先将比例度设置为一个较大值,然后 逐步减小比例度,同时加大积分时间 常数,使系统响应出现衰减振荡;此 时的比例度和积分时间常数即为合适 的PID参数;最后加入微分调节,提 高系统响应速度。
03
PLC实现PID控制策略
PLC内置PID功能介绍与设置
PID算法原理
介绍比例、积分、微分三环节的作用及调节规律, 以及PID控制参数的整定方法。
实时监控数据显示和报警功能实现
实时监控数据显示
通过触摸屏界面实时显示PLC采集到的模拟量数据,如温度、压力 、流量等,方便用户随时掌握设备运行状态。
数据曲线绘制
根据实时数据绘制相应的曲线图,可以更加直观地了解设备运行趋 势和历史数据变化情况。
报警功能实现
设定报警阈值,当实时数据超过或低于阈值时,触摸屏界面上显示 报警信息,并触发声光报警装置,提醒用户及时处理。
PID控制故障
PID调节失效,导致系统失控。原因可能包括参 数设置不当、传感器故障等。
故障排查方法和步骤总结
01
观察故障现象
通过查看PLC指示灯、监控画面等 信息,了解故障的具体表现。
03
制定排查方案
针对可能的原因,制定详细的排 查方案,包括检查电源、通信线

11.S7-1200指令(比较、移位等)

11.S7-1200指令(比较、移位等)
过值来调整占空比
5.1.1 比较指令——例1
注意比较指令针对的数据类型是Time
5.1.1 比较指令——例2
用比较和计数指令编写开关灯程序。要求灯控 按钮I0.0按下第一次,灯Q4.0亮,按下第二次, 灯Q4.0、Q4.1全亮,按下第三次灯全灭。如此 循环。
关键点:在程序中所用计数器为加法计数器,当加到3 时,必须复位计数器。
模拟量输入的规范化
规范化的最大最小值与模拟量输入 0.0和 1.0 之间的值,然 后将其换算到 0 到 27648 之间或 -27648 到 27648之间
模拟量输出的规范化
Scale的最大最小值与模拟量输出通道的极性有关
5.1.4 数据传送指令
“1”);若执行有误,则能流就此中止 ➢ ENO可作为下一个方框的EN输入
哪些指令有EN和ENO? 传送与转换指令、数学运算指令、移位与循环指令、字 逻辑运算指令
5.1.3 数据转换指令
• 几种数据转换指令
1)CONV 数据类型转换
2)浮点数取整 浮点数转换为双字整数
3)SCALE_X 按比例,将百分比小数(浮点数)变为整数
比较指令都可以等效为一个触点,因为比较
的结果仅有两种情况:TRUE or False
5.1.1 比较指令
5.1.1 比较指令
1)基本的比较指令
• 功能:比较数据类型相同的两个数IN1和IN2的大小有符 号数或无符号数的大小,进而输出。
• 两个要素:比较符、数据类型 ➢ 比较运算符有6种:==、>=、<=、>、< 和 <> ➢ IN1和IN2数据类型(按长度分):字节(有符号、 无符号)、字(有符号、无符号)、双字整数(有 符号、无符号)、实数、字符和字符串、时间等

第5讲PLC的模拟量控制

第5讲PLC的模拟量控制

模拟输出范围
0~10VDC
0~5VDC
4~20mADC
仪表显示值
0.040V
0.020V
4.064mA
注:顺时针旋转电位器为数字值增加,从最小值到最大值需要转18圈。 (2)增益校准 1) 输入校准程序(图5.13所示)
图5.13 输入校准程序
2)校准过程 ①运行前面程序,确保X0为ON状态; ②调节D/A GAIN电位器,直到仪表显示到相应的增益电压/电流为止,如表5.8所 示。
【实例19】有一个压力传感器,感应压力范围是0-5MPa,输出电压是0-5V。利用 这个传感器去测量某管道中的油压,当测到的压力<3.5MPa时,PLC的Y10灯亮, 表示压力低;当测到的压力为3.5-4.2MPa的范围内时,Y11灯亮,表示压力正常; 当测到的压力>4.2MPa时,Y12灯亮,表示压力过高。请写出PLC的控制程序。 (1)系统分析 在该系统中,传感器输出的模拟量通过FX0N-3A转换为数字量放在PLC中,然后通 过区间比较指令进行比较判断,控制PLC的输出,假设FX0N-3A接在PLC的0号位置。 (2)根据数值比例进行画图(图5.18所示)
模拟输入范围 偏置校准值
0~10VDC 0.040V
0~5VDC 0.020V
4~20mADC 4.064mA
②运行前面程序,确保X0为ON状态; ③调节A/D OFFSET电位器,直到数字值1读入D0为止。 注:顺时针旋转电位器为数字值增加,从最小值到最大值需要转18圈。
(2)增益校准 校准过程如下: ①选择对应的接线方法,使输入的增益电压/电流符合表5.6。
图5.7 A/D输入程序
程序解释如下:
(1)X1↓,(H00)写入BFM#17,选择输入通道 1 且复位A/D 转换; (2)(H02)写入BFM#17,保持输入通道1 的选 择且启动A/D 转换; (3)读取BFM#0,输入通道1 当前A/D 转换对 应值存储于主机单元(D01)中; (4)X2↓, (H01)写入BFM#17,选择输入通道 2 且复位A/D 转换; (5)(H03)写入BFM#17,保持输入通道2 的选 择且启动A/D 转换; (6)读取BFM#0,输入通道2 当前A/D 转换对 应值存储于主机单元(D02)中。

电气控制与plc应用技术课后答案

电气控制与plc应用技术课后答案

1---5、接触器的作用是什么?根据结构特征如何区分交、直流接触器?答:接触器的作用是控制电动机的启停、正反转、制动和调速等。

交流接触器的铁芯用硅钢片叠铆而成,而且它的激磁线圈设有骨架,使铁芯与线圈隔离并将线圈制成短而厚的矮胖型,这样有利于铁芯和线圈的散热。

直流接触器的铁芯通常使用整块钢材或工程纯铁制成,而且它的激磁线圈制成高而薄的瘦高型,且不设线圈骨架,使线圈与铁芯直接接触,易于散热。

1---9、说明热继电器和熔断器保护功能的不同之处。

答:热继电器在电路中起过载保护的作用,它利用的是双金属片的热膨胀原理,并且它的动作有一定的延迟性;熔断器在电路中起短路保护的作用,它利用的是熔丝的热熔断原理,它的动作具有瞬时性。

1—-—11、中间继电器与接触器有何异同?答:相同点:输入信号都是电压;都是利用电磁机构的工作原理。

不同点:中间继电器用于小电流控制电路中,起信号传递、放大、翻转和分路等作用,主要用于扩展触点数量,实现逻辑控制;接触器用于频繁远距离接通或分断电动机主电路或其他负载电路,是执行电器,分主、辅助触点,大多有灭弧装置1——---16控制按钮、转换开关、行程开关、接近开关、光电开关在电路中各起什么作用控制按钮作用:在控制电路中用于手动发出控制信号以控制接触器、继电器等.转换开关作用:转换开关是一种多档式、控制多回路的主令电器。

广泛应用于各种配电装置的电源隔离、电路转换、电动机远距离控制等,也常作为电压表、电流表的换相开关,还可用于控制小容量的电动机。

行程开关作用:用于控制生产机械的运动方向、速度、行程大小或位置的一种自动控制器件。

接近开关作用:不仅用于行程控制和限位保护,还用于高速计数、测速、液面控制、检测金属体的存在、零件尺寸以及无触点按钮等。

既使用于一般行程控制,其定位精度、操作频率、使用寿命和对恶劣环境的适应能力也优于一般机械式行程开关。

光电开关作用:可非接触、无损伤地检测和控制各种固体、液体、透明体、黑体、柔软体和烟雾等物质的状态和动作。

PLC_模拟量控制 ppt课件

PLC_模拟量控制 ppt课件

4mA{(20-4)/4000} ±1%(全范围4~20mA)
PLC_模拟量控制
功能模块连接编号示意图
PLC_模拟量控制
BFM编号 #0 #1
#2~16#
#17
b15~b8 保留
b7~b4
b3
b2 b1
b0
输入数据的当前值(低8位数据)
保留
输入数据当前值(高端4位数据)
保留
模拟
保留
到数 字转 换开
PLC_模拟量控制
PLC_模拟量控制
PLC_模拟量控制
当模拟范围为0~10V,而使用的数 字范围为0~4000时,数字值为40等 于100mV的模拟输入( 40×10V/4000数字点)。
PLC_模拟量控制
PLC_模拟量控制
电热水炉控制的输入有3个,其中2个数字 量,1个模拟量,而输出为2个。I/O分配 是,X0:为高位液位开关,X1:为低位 液位开关;Y0:为进水电磁阀,Y1:为 加热电阻;温度信号接入FX2N-2AD特殊 模块。
PLC_模拟量控制
PLC_模拟量控制
项目 绝缘承受电压 模拟电路电源
隔离方式
模拟量输入范围
分辨率 集成精度 处理时间
电压输入
电流输入
500V AC 1min(在所有的端子和外壳之间)
24V DC±10% 50mA(来自于主电源的内部电源供应)
在模拟电路和数字电路之间用光电耦合器进行隔离,主单元 的电源用DC/DC转换器隔离,各输入端子间不隔离
PLC_模拟量控制
FX2N-2DA型的模拟量输出模块用于将12位的 数值转换成2点模拟量输出(电压输出和电 流输出)。FX2N-2DA可连接到FX0N、FX2N和 FX2NC系列PLC中。两个模拟输出通道可接受 0~10VDC、0~5VDC或4~20mA输出。使用FROM 和TO指令与PLC进行数据传输。

PLC用于模拟量和位置控制共32页

PLC用于模拟量和位置控制共32页

Date: 2020/5/23
Page: 7
3.热电偶温度传感器模拟量输入模块 FX-4AD-TC
FX-4AD-TC是4通道热电偶温度传感器模拟量输 入模块。
Date: 2020/5/23
Page: 8
Date: 2020/5/23
Page: 9
◇ D/A转换(D/A、AO)的作用
调节阀 变频器
0~4095 0~1023
……
端口 (地址)
数字信号
0~4095 0~1023
……
工程化转换
工程量
0~100℃ ?~??kPa
……
CPU
软件实现
硬件滤波 如:RC滤波
软件滤波 如:中值滤波
软件RC滤波
……
Date: 2020/5/23
Page: 3
A/D组成:
一般是由多路转换开关、前置放大器、采样保持 器、ADC(Analog to Digital Converter)等组成
Date: 2020/5/23
Page: 18
3.脉冲输出单元FX-1GM(FX2、FX2C用)
FX-1GM是一种采用定位专用语言的简易高功能定 位装置。通用的具有7点输入、7点输出,还备有定位 控制编程语言。
FX-1GM脉冲输出单元最高输出频率为100K波特率, 可得到足够的控制精度。
Date: 2020/5/23
◇ A/D转换、D/A转换
模数转换(A/D)模块:将现场仪表输出的 (标准)模拟量信号0-10mA、4-20mA、1-5VDC 等转化为计算机可以处理的数字信号
数模转换(D/A)模块:将计算机内部的数字 信号转化为现场仪表可以接收的标准信号4-20mA 等。 如:12位数字量(0-4095)→ 4-20mA 2047 对应的转换结果: 12mA

电气控制与PLC原理及应用(第二版)_课后习题答案 (2)

第1章习题答案1.1 图形符号通常是指用于图样或其他文件表示一个设备或概念的图形、标记或字符。

文字符号是用于标明电气设备、装置和元器件的名称、功能、状态和特征的,可在电器设备、装置和元器件上或其近旁使用,是用以表明电器设备、装置和元器件种类的字母代码和功能字母代码。

图形符号由符号要素、限定符号、一般符号以及常用的非电气操作控制的动作(如机械控制符号等),根据不同的具体器件情况构成。

文字符号分为基本文字符号和辅助文字符号。

1.2 电气原理图是说明电气设备工作原理的线路图。

表示各种电气设备在机械设备和电气控制柜中的实际安装位置。

电气互连图是用来表明电气设备各单元之间的接线关系的。

电气原理图中不考虑电气元件的实际安装位置和实际连线情况,只是把各元件按接线顺序用符号展开在平面图上,用直线将各元件连接起来。

电气设备安装图提供电气设备各个单元的布局和安装工作所需数据的图样。

电气互连图一般不包括单元内部的连接,着重表明电气设备外部元件的相对位置及它们之间的电气连接。

1.3 接触器主触点被卡住、触点熔焊在一起可能引起动铁心不能释放。

应立即切断电源。

1.4 中间继电器触点因为通过控制电路的电流容量较小,所以不需加装灭弧装置。

当被控电动机启动电流小于中间继电器触点的额定电流时。

1.5 电动机启动时的启动电流很大,启动时热继电器不会动作。

因为电动机启动时间短,热继电器来不及动作。

1.6 JS7-A型时间继电器电磁机构翻转180°安装后,通电延时型可以改换成断电延时型,那么这种时间继电器就具有四种类型的触点:延时闭合动合触点;延时断开动断触点;延时断开动合触点;延时闭合动断触点。

1.7 按钮互锁正、反转控制线路存在的主要问题是容易产生短路事故。

电动机正转接触器主触点因弹簧老化或剩磁的原因而延迟释放时,或者被卡住而不能释放时,如按下反转按钮,则反转接触器又得电使其主触点闭合,电源会在主电路短路。

1.10 正转和反转。

2023年大学_电气控制与PLC应用技术(黄永红著)课后答案

2023年电气控制与PLC应用技术(黄永红著)课后答案电气控制与PLC应用技术(黄永红著)内容简介前言第1章常用低压电器1.1低压电器的定义、分类1.2电磁式电器的组成与工作原理1.2.1电磁机构1.2.2触点系统1.2.3灭弧系统1.3接触器1.3.1接触器的组成及工作原理1.3.2接触器的分类1.3.3接触器的主要技术参数1.3.4接触器的选择与使用1.3.5接触器的图形符号与文字符号1.4继电器1.4.1继电器的分类和特性1.4.3时间继电器1.4.4热继电器1.4.5速度继电器1.4.6固态继电器1.5主令电器1.5.1控制按钮1.5.2行程开关1.5.3接近开关1.5.4万能转换开关1.6信号电器1.7开关电器1.7.1刀开关1.7.2低压断路器1.8熔断器1.8.1熔断器的结构和工作原理 1.8.2熔断器的类型1.8.3熔断器的主要技术参数 1.8.4熔断器的选择与使用1.9.1电磁铁1.9.2电磁阀1.9.3电磁制动器习题与思考题第2章基本电气控制电路2.1电气控制电路的绘制原则及标准2.1.1电气图中的图形符号及文字符号2.1.2电气原理图的绘制原则2.1.3电气安装接线图2.1.4电气元件布置图2.2交流电动机的基本控制电路2.2.1三相笼型异步电动机直接起动控制电路 2.2.2三相笼型异步电动机减压起动控制电路 2.2.3三相绕线转子异步电动机起动控制电路 2.2.4三相笼型异步电动机制动控制电路2.2.5三相笼型异步电动机调速控制电路2.2.6组成电气控制电路的基本规律2.2.7电气控制电路中的保护环节2.3典型生产机械电气控制电路的分析2.3.1电气控制电路分析的基础2.3.2电气原理图阅读分析的方法与步骤 2.3.3c650型卧式车床电气控制电路的分析 2.4电气控制电路的一般设计法2.4.1一般设计法的主要原则2.4.2一般设计法中应注意的问题2.4.3一般设计法控制电路举例习题与思考题第3章可编程序控制器概述3.1plc的产生及定义3.1.1plc的产生3.1.2plc的定义3.2plc的发展与应用3.2.1plc的发展历程3.2.2plc的发展趋势3.2.3plc的应用领域3.3plc的特点3.4plc的分类3.4.1按结构形式分类3.4.2按功能分类3.4.3按i/o点数分类3.5plc的硬件结构和各部分的作用3.6plc的工作原理3.6.1plc控制系统的组成3.6.2plc循环扫描的工作过程3.6.3plc用户程序的工作过程3.6.4plc工作过程举例说明3.6.5输入、输出延迟响应3.6.6plc对输入、输出的处理规则习题与思考题第4章 s7-200 plc的系统配置与接口模块 4.1s7-200 plc控制系统的基本构成4.2s7-200 plc的输入/输出接口模块4.2.1数字量模块4.2.2模拟量模块4.2.3s7-200 plc的智能模块4.3s7-200 plc的系统配置4.3.1主机加扩展模块的最大i/o配置4.3.2i/o点数的扩展与编址4.3.3内部电源的负载能力4.3.4plc外部接线与电源要求习题与思考题第5章 s7-200 plc的基本指令及程序设计 5.1s7-200 plc的编程语言5.2s7-200 plc的数据类型与存储区域5.2.1位、字节、字、双字和常数5.2.2数据类型及范围5.2.3数据的存储区5.3s7-200 plc的编程元件5.3.1编程元件5.3.2编程元件及操作数的寻址范围5.4寻址方式5.5程序结构和编程规约5.5.1程序结构5.5.2编程的一般规约5.6s7-200 plc的基本指令5.6.1位逻辑指令5.6.2立即i/o指令5.6.3逻辑堆栈指令5.6.4取反指令和空操作指令5.6.5正/负跳变触点指令5.6.6定时器指令5.6.7计数器指令5.6.8比较指令5.6.9移位寄存器指令5.6.10顺序控制继电器指令5.7典型控制环节的plc程序设计5.7.1单向运转电动机起动、停止控制程序5.7.2单按钮起动、停止控制程序5.7.3具有点动调整功能的电动机起动、停止控制程序 5.7.4电动机的正、反转控制程序5.7.5大功率电动机的星-三角减压起动控制程序5.7.6闪烁控制程序5.7.7瞬时接通/延时断开程序5.7.8定时器、计数器的扩展5.7.9高精度时钟程序5.7.10多台电动机顺序起动、停止控制程序 5.7.11故障报警程序5.8梯形图编写规则习题与思考题第6章 s7-200 plc的功能指令及使用6.1s7-200 plc的基本功能指令6.1.1数据传送指令6.1.2数学运算指令6.1.3数据处理指令6.2程序控制指令6.2.1有条件结束指令6.2.2暂停指令6.2.3监视定时器复位指令6.2.4跳转与标号指令6.2.5循环指令6.2.6诊断led指令6.3局部变量表与子程序6.3.1局部变量表6.3.2子程序6.4中断程序与中断指令6.4.1中断程序6.4.2中断指令6.5pid算法与pid回路指令6.5.1pid算法6.5.2pid回路指令6.6高速处理类指令6.6.1高速计数器指令6.6.2高速脉冲输出指令习题与思考题第7章 plc控制系统设计与应用实例 7.1plc控制系统设计的内容和步骤 7.1.1plc控制系统设计的内容7.1.2plc控制系统设计的步骤7.2plc控制系统的硬件配置7.2.1plc机型的选择7.2.2开关量i/o模块的'选择7.2.3模拟量i/o模块的选择7.2.4智能模块的选择7.3plc控制系统梯形图程序的设计7.3.1经验设计法7.3.2顺序控制设计法与顺序功能图7.4顺序控制梯形图的设计方法7.4.1置位、复位指令编程7.4.2顺序控制继电器指令编程7.4.3具有多种工作方式的顺序控制梯形图设计方法7.5plc在工业控制系统中的典型应用实例7.5.1节日彩灯的plc控制7.5.2恒温控制7.5.3基于增量式旋转编码器和plc高速计数器的转速测量习题与思考题第8章 plc的通信及网络8.1siemens工业自动化控制网络8.1.1siemens plc网络的层次结构8.1.2网络通信设备8.1.3通信协议8.2s7-200串行通信网络及应用8.2.1s7系列plc产品组建的几种典型网络8.2.2在编程软件中设置通信参数8.3通信指令及应用8.3.1网络读、写指令及应用8.3.2自由口通信指令及应用习题与思考题第9章 step7-micro/win编程软件功能与使用 9.1软件安装及硬件连接9.1.1软件安装9.1.2硬件连接9.1.3通信参数的设置和修改9.2编程软件的主要功能9.2.1基本功能9.2.2主界面各部分功能9.2.3系统组态9.3编程软件的使用9.3.1项目生成9.3.2程序的编辑和传送9.3.3程序的预览与打印输出9.4程序的监控和调试9.4.1用状态表监控程序9.4.2在run方式下编辑程序9.4.3梯形图程序的状态监视9.4.4选择扫描次数9.4.5s7-200的出错处理附录附录a常用电器的图形符号及文字符号附录b特殊继电器(sm)含义附录c错误代码附录ds7-200可编程序控制器指令集附录e实验指导书附录f课程设计指导书附录g课程设计任务书附录h台达pws1711触摸屏画面编辑简介参考文献电气控制与PLC应用技术(黄永红著)目录《电气控制与plc应用技术》从实际工程应用和教学需要出发,介绍了常用低压电器和电气控制电路的基本知识;介绍了plc的基本组成和工作原理;以西门子s7-200 plc为教学机型,详细介绍了plc的系统配置、指令系统、程序设计方法与编程软件应用等内容;书中安排了大量工程应用实例,包括开关量控制、模拟量信号检测与控制、网络与通信等具体应用程序。

可编程序控制器PLC的基本概念ppt课件(共31张PPT)


当PLC输入接通或相应线圈通电时,此触点断开。
线圈:PLC中也称逻辑线圈,常用符号为 ○ ,在PLC中用它 作为输出元件,以控制外部设备(如电磁阀、接触器、指示灯等); 也可以用来控制PLC内部的其他触点,以构成复杂的控制逻辑。
第1章 概 述
(2) 定时器:它的作用与继电器控制中的延时继电器或时间继电器相同。 常见的定时单位有0.1 s、0.2 s、1 s几种,其符号因型号不同各异。日本立石 公司C系列机用下列符号表示:
第 第11章章概概 述述
第1章 概 述
1.1 可Байду номын сангаас程序控制器(PLC)的基本概念
1.2 PLC的主要功能和特点
1.3 PLC的应用领域和发展趋势
第1章 概 述
1.1 可编程序控制器(PLC)的基本概念
1.1.1 可编程序控制器的产生
1968年,美国最大的汽车制造商通用汽车公司(GM公司)为了适应生产工艺不断 更新的需要,期望找到一种新的方向,尽可能减少重新设计继电控制系统和重 新接线的工作,以降低成本、缩短周期,设想把计算机通用、灵敏、功能完备 等优点和继电控制系统的简单易懂、价格便宜等优点结合起来,制成一种通用 控制装置,并把计算机的编程方法和程序输入方式加以简化,用面向控制过程、 面向问题的“自然语言〞进行编程,使得不熟悉计算机的人也能方便地使用。 为此进行招标,1969年,美国数字设备公司(DEC公司)研制出了第一台可编程 序逻辑控制器(Programmable Logic Controller,简称PLC),在GM公司的自动装 配线上试用获得了成功。
① ③
应 不这用如范P一L围C可:点靠微:机就除了越用在突控制出领域。外,而还大用量用P于L科学C计完算、成数据一处理项、计控算机制通信工等方程面。,在系统设计完成以

电气控制与PLC(案例教程)教学课件第11章 S7-200PLC高速计数和脉冲输出指令及应用——以

• (3)步进电机停止送料的同时,气缸带动切割刀动作,将管材切割成规定尺寸的成品,切割刀 继续向下运行,直到触发BG3限位开关后,切割刀回程。
• (4)切割刀回程触发BG2限位开关后,回程结束。 • (5)设备再次运行进行下一次物料进给切割,循环往复,将材料切分成长度相同的成品。
11.2 步进电动机及驱动器
• (4)在启动中断程序之前,必须使中断事件与发生此事件时希望执行的程序段建立联系,使用ATCH指令建 立中断事件与程序段之间的联系。将中断事件连接到中断程序时,该中断自动被启动。根据指定事件优先 级组,PLC按照先来先服务的顺序对中断提供服务。
• (5)中断调用即调用中断程序,使系统对特殊的内部事件产生响应。系统响应中断时自动保存逻辑堆栈、 累加器和某些特殊标志存储器位,即保护现场。中断处理完成时又自动恢复这些单元原来的状态,即恢复 现场。
• 当把中断程序连接到定时中断事件上,如果该定时中断被允许,则开始计时,定时中断就连续 地运行,每当达到定时时间值,执行中断程序。通常可用定时中断以固定的时间间隔对模拟量输 入进行采样或者执行PID控制回路。
• 2)定时器T32/T96中断允许对定时时间间隔产生中断。这类中断只支持1ms分辨率的定时器 T32和T96。当定时器的当前值等于预设值时,响应中断,在CPU的正常1ms定时刷新中,执行 中断程序。
• CPU响应中断的原则:当不同优先级别的中断事件同时向CPU发出中断请求时,CPU总是 按照优先级别由高到低的顺序响应中断。在任何时刻,CPU只执行一个中断程序。一旦中断程 序开始执行,它要一直执行到结束,而且不会被别的中断程序,甚至是更高优先级的中断程序所 打断。中断程序执行中,新出现的中断请求按优先级和到来时间的先后顺序进行排队等候处理。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Page: 23

运动控制模块
1.角位控制开关F2-32-RM-SET
2.A系列的运动控制模块 (1)位置控制功能模块AD71和AD72 (2)实现运动控制和顺控一体化的A73CPU 模块
Date: 2013-8-30
Page: 24
1.角位控制开关F2-32-RM-SET
F2-32RM-SET可编程轮开关集CPU、电源、输入、输 出编程器于一体,可通过简单的键操作,替代32个凸轮 开关,进行32个输出动作,实现角位置控制。
输入信号1 多路 转换 前置放大 采样保持 内、外 补偿 ADC 光电 隔离 数据 驱动 锁存 数据 总线
输入信号n
控制 总线 控制单元
A/D转换通常有二种方式:① 逐次比较型 ② 双积分型
Date: 2013-8-30 Page: 5
1.模拟量输入模块FX-4AD
FX-4AD为4通道12位A/D转换模块,根据外部连 接方法及PLC指令,可选择电压输入或电流输入,是 一种与F2-6A相比具有高精确度的输入模块。
Date: 2013-8-30
Page: 25
2.A系列的运动控制模块
(1)位置控制功能模块AD71和AD72
位置控制功能模块AD71和AD72是一种高精度定位智 能化定位模块。 AD71与AD72的主要区别在于AD71没有偏差计数器与 D/A变换这两个环节。
Date: 2013-8-30
Page: 26
位置控制功能模块AD72的工作原理框图:
PC (ACPU) 脉冲 减计 数器 数据 设置 AD72 计数脉冲 A/D 转换器 模拟电压 驱动单元 速度命令 司服 放大 M 司服电机
程序
接口
反馈脉冲 数据传送 GPP TU PLG
Date: 2013-8-30
Page: 27
2.A系列的运动控制模块
COM X0 X1 X2 X3 X4 X5 X6 COM2 Y2 Y3 COM1 Y0 Y1 COM1 Y0 COM2 Y1 COM3 Y2 COM4 Y3
汇点式
分组式
分隔式
Date: 2013-8-30
Page: 6
Date: 2013-8-30
Page: 7
2.温度传感器模拟量输入模块FX-2AD-PT
数字信号 0~4095 0~1023 ……
工程化反变换
工程量 CPU 0~100% ……
软பைடு நூலகம்实现
Date: 2013-8-30
Page: 11
4.模拟量输出模块FX-2DA
FX-2DA为2通道12位D/A转换模块,每个通道可独立 设置电压或电流输出。FX-2DA是一种与F2-6A相比具有 高精确度的输出模块。
Date: 2013-8-30
Page: 14

利用PLC模块实现位置控制的优点:
1、在实现位置控制的时候,可充分利用PLC系统的 硬件和软件资源。更便于在柔性制造系统(FMS)、计 算机集成制造系统(CIMS)或工厂自动化(FA)系统中 大量应用位置控制。 2、用户可根据自身要求灵活配置系统,既降低成本, 又能因地制宜。 3、可靠性高,维护方便。
Date: 2013-8-30
Page: 2

A/D转换、D/A转换
模数转换(A/D)模块:将现场仪表输出的 (标准)模拟量信号0-10mA、4-20mA、1-5VDC等转 化为计算机可以处理的数字信号 数模转换(D/A)模块:将计算机内部的数 字信号转化为现场仪表可以接收的标准信号4-20mA 等。 如:12位数字量(0-4095)→ 4-20mA 2047 对应的转换结果: 12mA
Date: 2013-8-30
Page: 9
Date: 2013-8-30
Page: 10

D/A转换(D/A、AO)的作用
调节阀 变频器 ……
执行器控制信号 4~20mA 0~10mA 1~5VDC 0~10VDC ……
数模转换 (D/A、AO)
数字信号 0~4095 0~1023 ……
端口 (地址)
Date: 2013-8-30
Page: 19
3.脉冲输出单元FX-1GM(FX2、FX2C用)
FX-1GM是一种采用定位专用语言的简易高功能定 位装置。通用的具有7点输入、7点输出,还备有定位 控制编程语言。 FX-1GM脉冲输出单元最高输出频率为100K波特率, 可得到足够的控制精度。
Date: 2013-8-30
Date: 2013-8-30
Page: 28
A73CPU位置控制系统原理图
Date: 2013-8-30
Page: 29
作业布置: 练习册:
Date: 2013-8-30
Page: 30
Date: 2013-8-30
Page: 31
FX-2AD-PT是2通道温度传感器输入12位A/D转换 模块,这是一种内附温度传感器前置放大器的模拟电 压量输入模块,它可以直接与三线的铂电阻PT-100直 接连接。
Date: 2013-8-30
Page: 8
3.热电偶温度传感器模拟量输入模块 FX-4AD-TC
FX-4AD-TC是4通道热电偶温度传感器模拟量输入 模块。
COM X0 X1 X2 X3 X4 X5 X6 COM2 Y2 Y3 COM1 Y0 Y1 COM1 Y0 COM2 Y1 COM3 Y2 COM4 Y3
汇点式
分组式
分隔式
Date: 2013-8-30
Page: 12
Date: 2013-8-30
Page: 13
二、位置控制

位置控制是对工位的控制,可由位置控制模块实 现.PLC系统可作为整个位置控制系统中的一个控制环节, 配上伺服放大器或驱动放大器,就可以将位置控制功能 和逻辑控制、顺序控制等一揽子解决。
数字信号 0~4095 0~1023 ……
端口 (地址)
数字信号 0~4095 0~1023 ……
工程化转换
工程量 CPU 0~100℃ ?~??kPa ……
软件实现
硬件滤波 如:RC滤波
软件滤波 如:中值滤波 软件RC滤波 ……
Date: 2013-8-30
Page: 4
A/D组成:
一般是由多路转换开关、前置放大器、采样保持 器、ADC(Analog to Digital Converter)等组成
第十一章
PLC用于模拟量和位置控制
一、模拟量控制
模拟量输入/输出单元 A/D转换、D/A转换
二、位置控制
脉冲输出单元 运动控制模块
Date: 2013-8-30
Page: 1

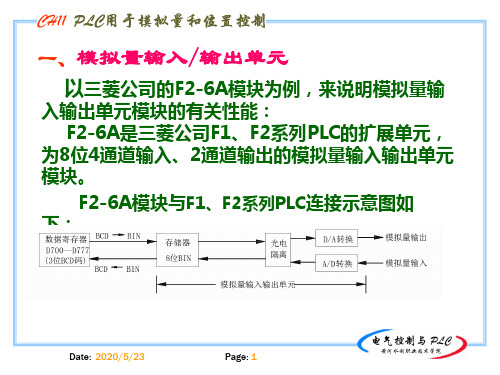

一、模拟量输入/输出单元
以三菱公司的F2-6A模块为例,来说明模拟量输
入输出单元模块的有关性能: F2-6A是三菱公司F1、F2系列PLC的扩展单元, 为8位4通道输入、2通道输出的模拟量输入输出单元 模块。 F2-6A模块与F1、F2系列PLC连接示意图如下:
Date: 2013-8-30
Page: 15

脉冲输出单元
1.点位控制的脉冲输出单元F2-30GM 2.脉冲输出模块FX-1PG(FX2、FX2C用) 3.脉冲输出单元FX-1GM(FX2、FX2C用) 4.2轴定位单元FX-20GM
Date: 2013-8-30
Page: 16
1.点位控制的脉冲输出单元F2-30GM
(2)实现运动控制和顺控一体化的A73CPU模块 A73CPU是A系列PLC中一种专门用于运动控制的CPU。 以A73CPU为核心的三菱多轴定位系统,将伺服控制功能 和顺控、逻辑控制等功能以最佳方式结合在一起,以适 应工厂自动化所必须满足的多品种、小批量生产的要求, 达到生产的高度灵活性和可靠性的统一。
Page: 20
4.2轴定位单元FX-20GM
FX-20GM是一个能独立进行2轴定位控制的装置。
它不仅备有定位控制语言、编程控制语言,还有可进
行数据处理的功能指令,因此可独立进行更高级的定 位控制。
Date: 2013-8-30
Page: 21
Date: 2013-8-30
Page: 22
Date: 2013-8-30
Date: 2013-8-30
Page: 3

检测仪表
A/D转换(A/D、AI)的作用
变送器: 温度变送器 压力变送器 流量变送器 液位变送器 现场仪表模拟信号 成分分析仪 4~20mA 传感器: 0~10mA Pt100 1~5VDC Cu50 mV、Ω 热电偶 …… ……
模数转换 (A/D、AI)
脉冲输出单元F2-30GM与步进电机或伺服电机驱 动器相接,可驱动步进电机或伺服电机实现位置控制。
Date: 2013-8-30
Page: 17
F2-30GM应用系统方框图
Date: 2013-8-30
Page: 18
2.脉冲输出模块FX-1PG(FX2、FX2C用)
FX-1PG脉冲输出模块是一种根据FROM/TO指令进行 与FX2、FX2C系列PLC数据交换的特殊功能模块。用一台 FX-1PG独立进行一轴定位控制,而一台PLC则最多可连 8台FX-1PG。
