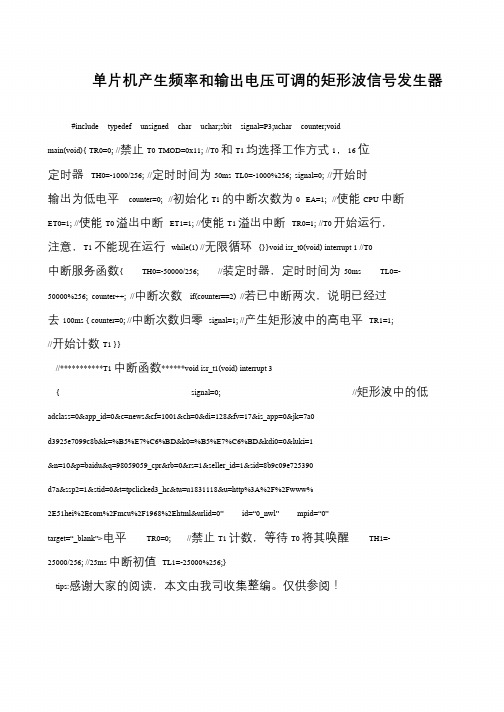

单片机产生频率和输出电压可调的矩形波信号发生器
单片机产生频率和输出电压可调的矩形波信号发生器#include typedef unsigned char uchar;sbit signal=P3;uchar counter;void main(void){ TR0=0; //禁止T0 TMOD=0x11; //T0 和T1 均选择工作方式1，16 位定时器TH0=-1000/256; //定时时间为50ms TL0=-1000%256; signal=0; //开始时输出为低电平counter=0; //初始化T1 的中断次数为0 EA=1; //使能CPU 中断ET0=1; //使能T0 溢出中断ET1=1; //使能T1 溢出中断TR0=1; //T0 开始运行，注意，T1 不能现在运行while(1) //无限循环{}}void isr_t0(void) interrupt 1 //T0中断服务函数{ TH0=-50000/256; //装定时器，定时时间为50ms TL0=- 50000%256; counter++; //中断次数if(counter==2) //若已中断两次，说明已经过去100ms { counter=0; //中断次数归零signal=1; //产生矩形波中的高电平TR1=1;//开始计数T1 }}//***********T1 中断函数******void isr_t1(void) interrupt 3{ signal=0; //矩形波中的低adclass=0&app_id=0&c=news&cf=1001&ch=0&di=128&fv=17&is_app=0&jk=7a0d3925e7099c8b&k=%B5%E7%C6%BD&k0=%B5%E7%C6%BD&kdi0=0&luki=1&n=10&p=baidu&q=98059059_cpr&rb=0&rs=1&seller_id=1&sid=8b9c09e725390d7a&ssp2=1&stid=0&t=tpclicked3_hc&tu=u1831118&u=http%3A%2F%2Fwww%2E51hei%2Ecom%2Fmcu%2F1968%2Ehtml&urlid=0”id=“0_nwl”mpid=“0”target=“_blank”>电平TR0=0; //禁止T1 计数，等待T0 将其唤醒TH1=- 25000/256; //25ms 中断初值TL1=-25000%256;}tips:感谢大家的阅读，本文由我司收集整编。
