阿贝成像原理与空间滤波一个光信号与它的频谱是同一事物在两个空间的表现，光信号分布于坐标空间（x , y ）,而它的频谱存在于频率空间（f x , f y ）。
由信号到频谱可以通过透镜来实现。
1873年阿贝（E.Abbe ，1840－1905）在显微镜成像原理的研究中，首次提出了在相干光照明下显微镜两次成像的概念。
阿贝成像理论以及阿贝—波特实验告诉人类：可以通过对信号的频谱进行处理(滤波)来达到对信号本身作相应处理的目的。
这正是现代光学信息处理最基本的思想和内容。
本实验对加深傅里叶光学空间频率、空间频谱和空间滤波等概念的理解，熟悉阿贝成像原理，了解透镜孔径对成像分辨率的影响以及对研究现代光学信息处理均有十分重要的意义。
一、实验目的1. 了解信号与频谱的关系以及透镜的傅里叶变换功能。
2. 掌握现代成像原理和空间滤波的基本原理，理解成像过程中“分频”和“合成”的作用。
3. 掌握光学滤波技术，观察各种光学滤波器产生的滤波效果，加深对光学信息处理基本思想的认识。
二、实验原理1、光学傅里叶变换一个光学信号),(y x g 是空间变量y x ,的二维函数，其傅里叶变换被定义为:⎰⎰+∞∞-•+•-=dxdy ey x g f f G y f x f j y x y x )(2),(),(π= )},({y x g FT (1)符号FT 表示傅里叶变换。
),(y x f f G 本身也是两个自变量y x f f ,的函数。
y x f f ,分别是与y x ,方向对应的空间频率变量。
),(y x f f G 被称为光信号),(y x g 的傅里叶频谱，亦称空间频谱。
一般地说，),(y x g 是非周期函数，),(y x f f G 应该是y x f f ,的连续函数。
式(1)的逆运算被称为逆傅里叶变换，即⎰⎰+∞∞-•+•=y x y f x f j y x df df ef f G y xg y x )(2),(),(π(2)上式可以理解为，一个复杂光学信号可以看作是由无穷多列平面波的干涉叠加组成，每列平面波的权重就是),(y x f f G 。
阿贝成像原理和空间滤波
阿贝成像原理和空间滤波汇报人：2023-12-14•阿贝成像原理概述•阿贝成像原理基本原理•空间滤波技术介绍目录•阿贝成像原理与空间滤波技术结合应用•阿贝成像原理与空间滤波技术未来发展趋势预测01阿贝成像原理概述阿贝成像原理是德国物理学家恩斯特·阿贝提出的一种光学成像原理，其核心思想是通过空间滤波器对物体进行空间频率分解，从而获得物体的清晰成像。
阿贝成像原理将物体看作是由无数个点组成的，这些点在空间中以不同的频率分布。
通过使用空间滤波器，我们可以将物体中不同频率的点进行分离，从而获得清晰成像。
阿贝成像原理定义19世纪末，阿贝在研究显微镜成像时提出了阿贝成像原理。
20世纪初，阿贝成像原理被广泛应用于光学仪器设计，如显微镜、望远镜等。
20世纪中叶，随着计算机技术的发展，阿贝成像原理被应用于计算机视觉领域，形成了计算机视觉理论的基础。
阿贝成像原理被广泛应用于光学仪器设计，如显微镜、望远镜等，以提高成像质量。
光学仪器设计阿贝成像原理是计算机视觉理论的基础，被广泛应用于图像处理、模式识别等领域。
计算机视觉阿贝成像原理在医学影像领域也有广泛应用，如X光、CT等医学影像设备的成像原理都与阿贝成像原理密切相关。
医学影像02阿贝成像原理基本原理光学成像系统组成提供足够的光能量，以照亮目标物体。
由多个透镜组成，负责将目标物体的光线进行汇聚和成像。
被观察或成像的物体或场景。
通常是一个平面，用于接收通过透镜组汇聚的光线，形成可观察的图像。
光源透镜组物体成像面光线从光源发出，经过透镜组汇聚，最后在成像面上形成图像。
光线路径通过调整透镜组的角度和位置，可以改变汇聚的光线路径，从而调整图像的大小、形状和清晰度。
成像效果光学成像系统工作原理描述光学成像系统对横向和纵向分辨率的权衡关系。
阿贝数瑞利判据奈奎斯特采样定理基于衍射极限的判据，用于评估光学成像系统的性能。
在数字信号处理中使用的定理，描述了采样频率与信号带宽之间的关系。

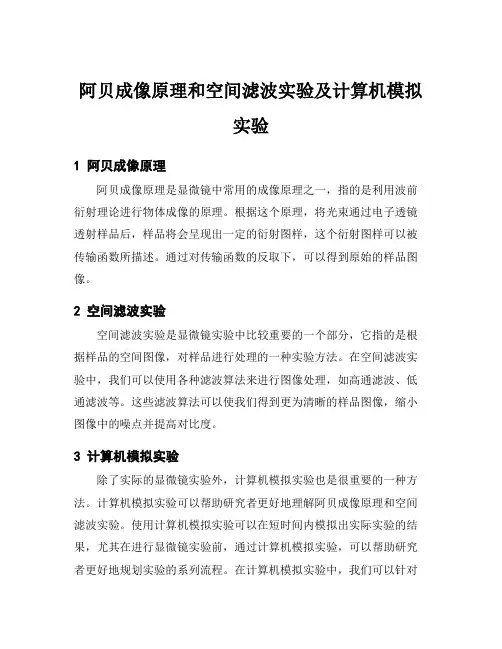

阿贝成像原理和空间滤波实验及计算机模拟实验
阿贝成像原理和空间滤波实验及计算机模拟
实验
1 阿贝成像原理
阿贝成像原理是显微镜中常用的成像原理之一，指的是利用波前衍射理论进行物体成像的原理。
根据这个原理，将光束通过电子透镜透射样品后，样品将会呈现出一定的衍射图样，这个衍射图样可以被传输函数所描述。
通过对传输函数的反取下，可以得到原始的样品图像。
2 空间滤波实验
空间滤波实验是显微镜实验中比较重要的一个部分，它指的是根据样品的空间图像，对样品进行处理的一种实验方法。
在空间滤波实验中，我们可以使用各种滤波算法来进行图像处理，如高通滤波、低通滤波等。
这些滤波算法可以使我们得到更为清晰的样品图像，缩小图像中的噪点并提高对比度。
3 计算机模拟实验
除了实际的显微镜实验外，计算机模拟实验也是很重要的一种方法。
计算机模拟实验可以帮助研究者更好地理解阿贝成像原理和空间滤波实验。
使用计算机模拟实验可以在短时间内模拟出实际实验的结果，尤其在进行显微镜实验前，通过计算机模拟实验，可以帮助研究者更好地规划实验的系列流程。
在计算机模拟实验中，我们可以针对
阿贝成像原理和空间滤波实验进行模拟，根据模拟实验的结果，对实
际的显微镜实验进行优化，提高实验的成功率和效率。
4 结束语
综上所述，阿贝成像原理和空间滤波实验是显微镜领域中比较重
要的一些实验方法，是我们进行研究的基础。
计算机模拟实验则是帮
助我们更好地理解和实践这些实验的重要工具。
我们需要不断探索和
学习这些实验方法，以便更好地利用显微镜技术研究物质的微观结构。
阿贝成像原理和空间滤波实验

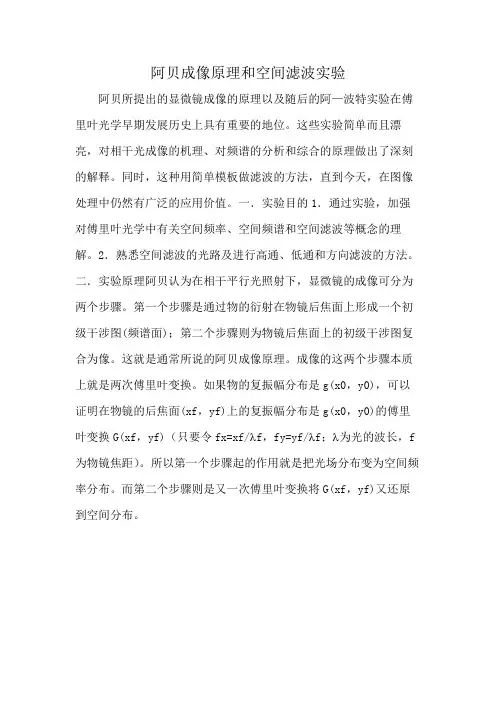

阿贝成像原理和空间滤波实验阿贝所提出的显微镜成像的原理以及随后的阿—波特实验在傅里叶光学早期发展历史上具有重要的地位。
