如何选择法拉电容的容量
如何正确选择电容器的参数
如何正确选择电容器的参数电容器是电子元件中常见的一种，广泛应用于各种电路中。
正确选择电容器的参数对于保证电路的性能和稳定性至关重要。
本文将介绍如何正确选择电容器的参数。
一、了解电容器的基本参数电容器的基本参数包括容值、额定电压、精度和温度系数等。
容值表示电容器可以储存的电荷量，单位为法拉(F)或微法(F)；额定电压表示电容器能够承受的最大电压，超过该电压容易损坏；精度表示电容器的容值与额定值之间的误差范围，一般用百分比表示；温度系数表示电容器容值的变化与温度变化之间的关系。
二、考虑电路的需求在选择电容器参数时，需要根据电路的需求进行合理的选择。
首先确定电路所需要的容值范围，可以根据电容器的容值表找到合适的容值选项。
其次，考虑电路的工作电压范围，选择能够承受该电压范围的电容器。
此外，还需考虑电容器的精度和温度系数，选择能够满足电路要求的电容器。
三、选择适当的电容器类型根据实际需要，选择适当的电容器类型也是十分重要的。
目前常见的电容器类型包括固定电容器、可变电容器、陶瓷电容器、铝电解电容器等。
固定电容器容值稳定，适合在稳定的电路中使用；可变电容器可以根据需要调节其容值，适用于需要频繁调整容值的电路；陶瓷电容器具有良好的高频特性，适合在高频电路中使用；铝电解电容器容值大，适用于大容量需求的电路。
根据电路的特点和要求选择合适的电容器类型。
四、考虑电容器的尺寸和成本除了基本参数和电容器类型外，还需要考虑电容器的尺寸和成本。
电容器的尺寸直接影响到电路的布局和结构设计，需根据实际情况选择合适的尺寸。
同时，也需要考虑电容器的成本，选择符合预算和性能要求的电容器。
五、参考相关标准和规范在选择电容器参数时，可以参考相关的标准和规范。
电容器的制造和质量标准可以帮助我们了解电容器的性能和可靠性。
此外，一些应用场景会有特定的规范和要求，需要在选择电容器参数时加以考虑。
六、结合实际测试和验证最后，在选择电容器参数之后，需要进行实际测试和验证。
法拉电容知识大全：法拉电容的重要指标
法拉电容知识大全：法拉电容的重要指标
法拉电容知识大全：法拉电容的重要指标
法拉电容、超级电容器的重要指标
容量：电容的容量，即储存电荷的容量。
容量的基本单位为法拉（F），不过在主板上我们常见的是微法（μF）、皮法（pF）等单位（换算关系为1法拉=1000000微法，1微法=1000纳法=1000000皮法）。
容量都是直接标出的，如GSC4700μF，一般来说该指标是越大越好。
耐压值：它是指在额定温度范围内电容能长时间可靠工作的最大直流电压或最大交流电压的有效值，不同电容有着不同的耐压值，大都6.3V～16V之间。
耐温值：耐温值表示电容所能承受的最高工作温度。
一般的电容耐温值为85℃或105℃，而CPU供电电路旁边的电容耐温值多为105℃。
其他指标：有的电容上还有一条金色的带状线，上面印有一个大大的空心"I"字母，它表示该电容属于LOWESR低损耗电容。
有的电容还会标出ESR（等效电阻）值，ESR越低，损耗越小，输出电流就越大，低ESR的电容品质都不错。
看电容应该注意的两点
看品牌：
看容量和耐温值：
关于电容的误区：
电容容量越大越好：
一般说来电容容量越大越好，不过这也不是绝对的，大容量的电容不易过滤出高频干扰信号，而多个小容量电容并联却比单个大容量电容更有效、更稳定。
再者这和主板的走线、电源|稳压器设计也有一定的关系，但是如果你的主板上到处都是100μF左右的小电容，那主板质量也好不到哪
里去。
如何选择合适的电容值
如何选择合适的电容值在电子电路设计中，电容是一种重要的电子元件，它具有储存电荷和滤波的功能。
电容器所能储存的电荷量取决于其电容值的大小。
因此，在电子电路中选择合适的电容值非常重要。
本文将探讨如何选择合适的电容值，并介绍一些常见的选择方法。
一、了解电容值的基础知识电容的单位是法拉(F)。
常用的电容值通常以微法(F)为单位，即10的负六次方法拉。
我们常见的电容值包括皮法(PF)、纳法(NF)、微法(μF)和毫法(mF)。
在电子电路中，一般使用微法或毫法级别的电容。
二、根据需求选择电容值选择合适的电容值应根据实际需求来确定。
以下是一些常见的选择方法：1. 容量大小与电压跌落关系在直流电源滤波电路中，电容器主要用于平滑输出电压，减小电压的波动。
电容的容量大小与电压跌落之间有一定的关系。
如果电流变化较大或者需要较小的电压跌落时，应选择较大容量的电容。
2. 应用频率电容器具有阻挡直流信号通过、允许交流信号通过的特性。
当电路中有高频分量时，电容的阻抗会变小。
因此，在高频电路中，需要选择具备较小电容值的电容。
3. 特殊电路要求不同的电子电路对电容值的要求也不同。
例如定时电路中需要使用电容器充放电来实现时间延迟，此时需要根据设计要求选择合适的电容值。
三、参考现有电路设计在电子电路设计中，可以参考现有的电路设计来确定合适的电容值。
可以通过查阅相关的电子电路手册、参考书籍或者在电子论坛上寻求帮助，了解电路设计中常用的电容值。
四、试验法确定电容值在一些特殊情况下，可以通过试验法来确定合适的电容值。
通过在电路中逐步增加或减小电容值，并测试电路性能，来找到最合适的电容值。
五、总结与建议在选择合适的电容值时，我们需要根据电路需求来确定容量大小。
考虑电压跌落、频率特性以及特殊电路要求。
同时，参考现有电路设计和试验法也是选取合适电容值的有效方法。
最终，我们应根据具体情况进行选择，并通过实际测试验证电容值的适用性。
电容作为电子电路中重要的元件之一，选择合适的电容值对于电路性能的稳定性和工作效果具有重要意义。

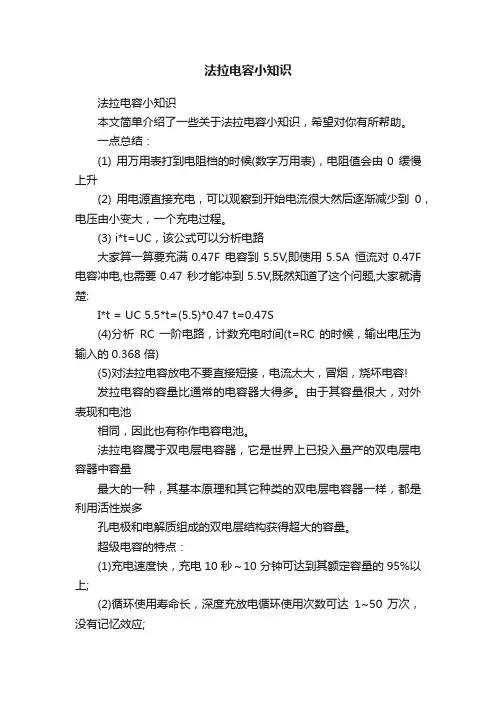

法拉电容小知识
法拉电容小知识
法拉电容小知识
本文简单介绍了一些关于法拉电容小知识，希望对你有所帮助。
一点总结：
(1) 用万用表打到电阻档的时候(数字万用表)，电阻值会由0 缓慢上升
(2) 用电源直接充电，可以观察到开始电流很大然后逐渐减少到0，电压由小变大，一个充电过程。
(3) i*t=UC，该公式可以分析电路
大家算一算要充满0.47F 电容到5.5V,即使用5.5A 恒流对0.47F 电容冲电,也需要0.47 秒才能冲到5.5V,既然知道了这个问题,大家就清楚:
I*t = UC 5.5*t=(5.5)*0.47 t=0.47S
(4)分析RC 一阶电路，计数充电时间(t=RC 的时候，输出电压为输入的0.368 倍)
(5)对法拉电容放电不要直接短接，电流太大，冒烟，烧坏电容!
发拉电容的容量比通常的电容器大得多。
由于其容量很大，对外表现和电池
相同，因此也有称作电容电池。
法拉电容属于双电层电容器，它是世界上已投入量产的双电层电容器中容量
最大的一种，其基本原理和其它种类的双电层电容器一样，都是利用活性炭多
孔电极和电解质组成的双电层结构获得超大的容量。
超级电容的特点：
(1)充电速度快，充电10 秒～10 分钟可达到其额定容量的95%以上;
(2)循环使用寿命长，深度充放电循环使用次数可达1~50 万次，没有记忆效应;
(3)大电流放电能力超强，能量转换效率高，过程损失小，大电流能量循环效。
法拉电容常规容值
法拉电容常规容值1. 什么是法拉电容？法拉电容是一种被广泛应用于电子设备中的电子元件，它具有存储和释放电荷的能力。
在电路中，法拉电容可以用来调整信号的频率、滤波、储能等功能。
法拉电容的单位为法拉（F）。
2. 常规容值的定义在电子元件中，常规容值指的是常见的标准化容值。
这些常规容值经过工程师和制造商的广泛研究和测试，被广泛应用于各种不同类型的电路中。
常规容值通常以皮法（pF）、纳法（nF）、微法（μF）等单位表示。
例如，10pF、100nF、1μF等。
3. 常见的常规容值以下是一些常见的常规容值及其代表意义：•10pF：适用于高频应用，如射频天线匹配。
•100pF：适用于滤波器、解耦和耦合应用。
•1nF：适用于低频滤波器、耦合器和解耦器。
•10nF：适用于直流/直流转换器、稳压器和继电器驱动器。
•100nF：适用于电源滤波、信号耦合和解耦。
•1μF：适用于音频放大器、电源滤波和耦合。
•10μF：适用于电源稳压器、电机驱动和消噪。
这些常规容值可以满足大多数常见的电路设计需求。
4. 容值选择的考虑因素在选择法拉电容的常规容值时，需要考虑以下几个因素：4.1 频率响应不同的法拉电容对不同频率的信号有不同的响应。
对于高频信号，较小的容值更为合适，而对于低频信号，则需要较大的容值。
因此，在选择常规容值时，需要根据具体应用中信号频率的要求进行选择。
4.2 电压要求法拉电容可以承受一定范围内的电压。
在选择常规容值时，需要确保所选容值能够满足实际工作条件下的最大电压要求。
如果超过了法拉电容所能承受的最大电压，可能会导致损坏或故障。
4.3 尺寸限制不同封装类型和尺寸的法拉电容具有不同的容值范围。
在选择常规容值时，需要根据实际应用中的空间限制来确定所选容值的尺寸。
4.4 成本考虑常规容值通常是市场上供应充足且价格相对较低的容值。
在选择常规容值时，成本也是一个需要考虑的因素。
一般情况下，常规容值价格较低，适用于大批量生产和应用。
电路中电容的选型
电路中电容的选型电容是电子电路中常用的元件之一，它具有储存电荷和隔离直流信号的作用。
在电路设计中，选择合适的电容是非常重要的。
本文将从电容的基本原理、参数以及选型方法等方面进行阐述，帮助读者更好地了解电容的选型过程。
一、电容的基本原理电容是由两个导体之间的绝缘介质隔开而形成的，当电压施加在电容的两个导体上时，导体之间会储存电荷。
电容的单位为法拉（F），常用的电容值有皮法（pF）、纳法（nF）、微法（μF）和毫法（mF）等。
二、电容的参数1. 电容值（容量）：电容的容量决定了其储存电荷的能力，常用的电容值范围很广，从皮法到法拉都有。
在选型时，要根据电路的需求和设计要求来选择适当的电容容量。
2. 额定电压：电容器能够承受的最大电压称为额定电压。
选型时要确保所选电容器的额定电压大于或等于电路中的最大工作电压，避免电容器被击穿损坏。
3. 介质损耗（损耗角正切）：介质损耗是电容器的一个重要参数，它反映了电容器在工作频率下的能量损失情况。
一般来说，介质损耗越小，电容器的性能越好。
4. 介质材料：电容器的介质材料也是选型时需要考虑的因素之一。
常见的介质材料有陶瓷、聚酯、聚丙烯等，每种材料都有其特点和适用范围。
三、电容的选型方法1. 根据电容值选择：根据电路的需求和设计要求，确定所需的电容值范围，然后选择合适的电容容量。
一般来说，选型时应选择离所需电容值最近的标准值。
2. 根据额定电压选择：根据电路中的最大工作电压确定所需的额定电压，并选择额定电压大于或等于该值的电容器。
3. 根据介质损耗选择：根据电路的工作频率和对电容器性能的要求，选择介质损耗较小的电容器。
4. 考虑尺寸和成本：电容器的尺寸和成本也是选型时需要考虑的因素。
对于空间受限的应用，要选择尺寸较小的电容器；对于成本敏感的应用，要选择价格较低的电容器。
四、电容的应用举例1. 滤波电路：电容器可以用来滤除电路中的高频噪声，保证信号的纯净度。
2. 耦合电容：电容器可以用来耦合两个电路，将一个电路的信号传递到另一个电路中。
如何选择适合的电容
如何选择适合的电容电容是电子器件中常用的被动元件之一，广泛应用于各种电路中。
选购适合的电容对于电路的稳定性和性能起着至关重要的作用。
本文将介绍如何选择适合的电容，以帮助读者在选购电容时做出正确的决策。
首先，在选择适合的电容之前，我们需要了解一些电容的基本知识。
电容的主要特性有电容值、电压容量、精度和工作温度范围。
电容值是指电容的存储能力，通常以法拉（F）为单位。
电压容量是指电容器能够承受的最大工作电压。
精度是指电容器的电容值与标称值之间的误差。
工作温度范围是指电容器能够正常工作的温度范围。
其次，要选择适合的电容，我们需要考虑电路的要求。
不同的电路对电容的要求有所不同。
在选择电容时，需要考虑电容值、电压容量和精度。
首先，确定所需的电容值，可以通过计算或者根据电路的要求进行选取。
其次，根据电路的最大工作电压确定所需的电压容量。
精度方面，一般情况下，精度要求较高的电路需要选择精度较高的电容。
然后，考虑电容的性能指标。
除了上述的基本特性外，还有一些其他的性能指标需要考虑。
例如，漏电流是指电容器在正常工作条件下的电流泄漏情况。
对于某些要求较高的应用，要选择漏电流较小的电容。
此外，一些特殊应用可能需要选择具有低ESR（等效串联电阻）的电容，以保证电路的性能。
最后，要选择适合的电容，还需要考虑供应商的信誉和产品的可靠性。
选择有信誉的供应商可以保证获得质量有保证的电容器。
此外，了解供应商的售后服务情况也很重要，以便在需要时能够得到及时的支持。
综上所述，选择适合的电容需要考虑多个因素，包括电容值、电压容量、精度、工作温度范围、性能指标以及供应商的信誉和产品可靠性。
只有全面考虑这些因素，才能选购到对于电路要求合适的电容，确保电路的稳定性和性能。
在选购过程中，读者可以通过咨询专业人士或者参考电容器的技术规范书籍来获取更多的信息。
法拉电容、超级电容器的容量概念
法拉电容、超级电容器的容量概念法拉电容、超级电容器的容量概念法拉电容、超级电容器的容量概念根据电量的定义，Q=I*t, 对电容器则有Q=CU。
1法拉的电容，如果充到2.5V，则电量为1F×2.5V＝2.5库仑，相当于多少毫安时呢：2.5库仑＝2.5安培秒＝2500mA* (1/3600)h=0.6944 mAh. 这里假设电容器的电压放到0，把全部电荷放出来。
由此可见，电容与容量不是一个单位，并不能直接转化。
只有电容与电压一起考虑时，才能准确评价容量的多少。
总结为四句话：法拉化为毫安时，先把额定电压乘，再乘0.694，要的结果就是它。
不过计算出来的结果让人沮丧，一只270F 2.5V的电容，其电容量只有675库仑，能量上相当于470mAh左右，而后者仅相当于一只十年前左右的5＃镍镉电池的容量。
以上的计算是理论上的计算，超电容在实际使用中，通常不会完全放到0V（电压太低了可能也无法利用）而是某一数值。
所以，它能释放的电量，应该是Q=C(V高－V低）。
即Q=C*ΔV。
换言之，如果2.5F的超级电容器的ΔV为1V，1F的ΔV为2.5V，则它们可释放的电量是相等的,也就是你所感兴趣的“mAh容量”,而事实上在电容器行业中，表示容量更习惯用电容量而不是电量（电池的容量实际上是电量）。
打个形象的比方，如果一个圆柱形杯子来代表电容器，它的电量即一杯水中装了多少水，电压就是那个水的深度，电容就是杯子的截面积（或者更形象的是直径）。
电容代表的是每注入多少水，电压升高的快慢程度，升得越慢，表明它容得越多，也即容量越大。
但是电池的情况有点不一样，因为电压的升高并不是与注入的电量成正比的（存在电压的的平台段和陡峭段）。
所以它更象一个两头细中间很大的鼓形的瓶子，水的总量代表电量，水的高度代表电压，瓶口的截面积代表“容电能力”，开始注水时升得快，中间一段口径大，升得慢，到快满时又升得快。
可见电池并不适合用瓶的口径来标识它的容量能力，而最好是用装水的总量即电量来代表其容量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何选择法拉电容的容量
在超级电容的应用中，很多用户都遇到相同的问题，就是怎样计算一定容量的超级电容在以一定电流放电时的放电时间，或者根据放电电流及放电时间，怎么选择超级电容的容量，下面我们给出简单的计算公司，用户根据这个公式，就可以简单地进行电容容量、放电电流、放电时间的推算，十分地方便。
C(F)：超电容的标称容量；
R(Ohms)：超电容的标称内阻；
ESR(Ohms)：1KZ下等效串联电阻；
Vwork(V)：正常工作电压
Vmin(V)：截止工作电压；
t(s)：在电路中要求持续工作时间；
Vdrop(V)：在放电或大电流脉冲结束时，总的电压降；
I(A)：负载电流；
超电容容量的近似计算公式，
保持所需能量=超级电容减少的能量。
保持期间所需能量=1/2I(Vwork+ Vmin)t；
超电容减少能量=1/2C(Vwork2 -Vmin2)，因而，可得其容量(忽略由IR引起的压降)
C=(Vwork+ Vmin)It/( Vwork2 -Vmin2)
举例如下：
如单片机应用系统中，应用超级电容作为后备电源，在掉电后需要用超级电容维持100mA的电流，持续时间为10s,单片机系统截止工作电压为4.2V，那么需要多大容量的超级电容能够保证系统正常工作？
由以上公式可知：
工作起始电压 Vwork＝5V
工作截止电压 Vmin＝4.2V
工作时间 t=10s
工作电源 I＝0.1A
那么所需的电容容量为：
C=(Vwork+ Vmin)It/( Vwork2 -Vmin2)
=(5+4.2)*0.1*10/(52 -4.22)
=1.25F
根据计算结果，可以选择5.5V 1.5F电容就可以满足需要了。
