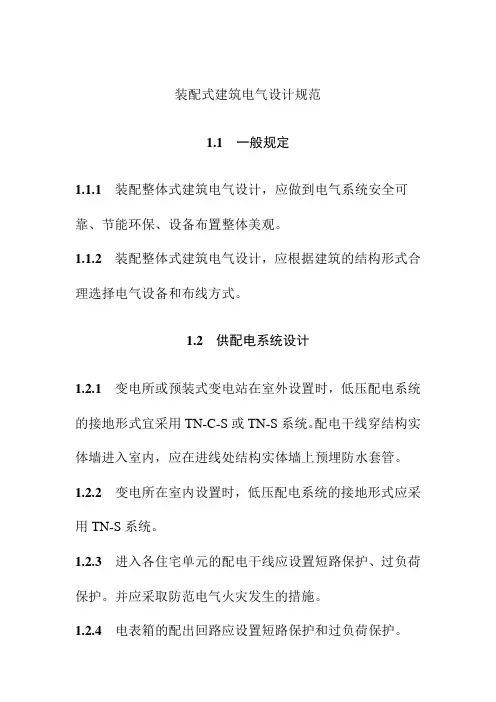

装配式建筑电气设计规范1.1一般规定1.1.1装配整体式建筑电气设计，应做到电气系统安全可靠、节能环保、设备布置整体美观。
1.1.2装配整体式建筑电气设计，应根据建筑的结构形式合理选择电气设备和布线方式。
1.2供配电系统设计1.2.1变电所或预装式变电站在室外设置时，低压配电系统的接地形式宜采用TN-C-S或TN-S系统。
配电干线穿结构实体墙进入室内，应在进线处结构实体墙上预埋防水套管。
1.2.2 变电所在室内设置时，低压配电系统的接地形式应采用TN-S系统。
1.2.3 进入各住宅单元的配电干线应设置短路保护、过负荷保护。
并应采取防范电气火灾发生的措施。
1.2.4 电表箱的配出回路应设置短路保护和过负荷保护。
1.2.5 分户箱的电源进线应设置切断相线和中性线的保护电器。
并应设置短路保护、过负荷保护和可自动恢复的过、欠电压保护器。
1.2.6 户内的插座回路应设置短路保护、过负荷保护，除挂墙式空调机外，尚应设置剩余电流(30mA)动作保护；厨房、卫生间和空调机的插座回路应独立设置。
1.2.7 户内的照明回路应设置短路保护和过负荷保护，并应独立设置，不可与插座回路共用。
1.3电气设备选择与安装1.3.1 住宅的总电源箱宜选择供电部门认可的箱体，当供电部门无特殊要求时，可选用XL-21或GGD型箱体，落地安装于高出架空地板150mm的混凝土台上。
1.3.2电表箱应选择符合电力公司要求的产品，挂装于首层或其他楼层电气竖井或公共部位的实体墙上，在竖井内安装时，底边距地不宜小于0.5m；在公共部位安装时，底边距架空地板不宜小于1.1m。
1.3.3 电表箱内安装的电度表数量不应超过12块，公共部位的用电应独立设置电度表。
1.3.4 分户配电箱应选择暗装箱体，宜安装于进户处实体墙上，底边标高距架空地板或地坪1.6m，并用工业化内隔墙板封闭。
1.3.5户内插座的选择及安装应符合下列规定：1电源插座宜在工业化内隔墙板上开孔暗装，不宜安装在可装配的实体墙上;2厨房、卫生间应选择单相三孔插座，防护等级应满足IP54要求。

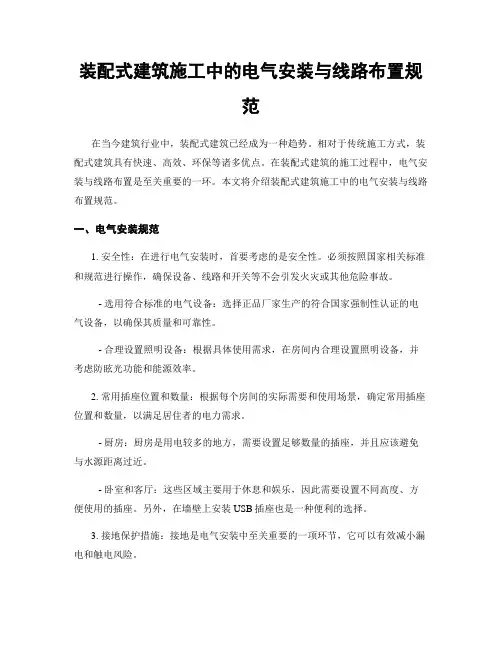

装配式建筑施工中的电气安装与线路布置规范
装配式建筑施工中的电气安装与线路布置规范在当今建筑行业中，装配式建筑已经成为一种趋势。
相对于传统施工方式，装配式建筑具有快速、高效、环保等诸多优点。
在装配式建筑的施工过程中，电气安装与线路布置是至关重要的一环。
本文将介绍装配式建筑施工中的电气安装与线路布置规范。
一、电气安装规范1. 安全性：在进行电气安装时，首要考虑的是安全性。
必须按照国家相关标准和规范进行操作，确保设备、线路和开关等不会引发火灾或其他危险事故。
- 选用符合标准的电气设备：选择正品厂家生产的符合国家强制性认证的电气设备，以确保其质量和可靠性。
- 合理设置照明设备：根据具体使用需求，在房间内合理设置照明设备，并考虑防眩光功能和能源效率。
2. 常用插座位置和数量：根据每个房间的实际需要和使用场景，确定常用插座位置和数量，以满足居住者的电力需求。
- 厨房：厨房是用电较多的地方，需要设置足够数量的插座，并且应该避免与水源距离过近。
- 卧室和客厅：这些区域主要用于休息和娱乐，因此需要设置不同高度、方便使用的插座。
另外，在墙壁上安装USB插座也是一种便利的选择。
3. 接地保护措施：接地是电气安装中至关重要的一项环节，它可以有效减小漏电和触电风险。
- 设置接地线：确定接地电阻率，并按照国家相关标准合理设置接地线路。
同时，接地线应与建筑结构可靠连接。
- 安装漏电保护器（RCD）：在每个分支回路上安装漏电保护器，以及时切断火灾隐患。
二、线路布置规范1. 线缆布局设计：在进行线路布置时，考虑到美观和实用性是非常重要的。
- 采用隐藏式布线方式：有限空间内选择隐藏式布线或明装带罩等方式，既不影响装修效果，又保护了线路的安全。
- 合理划分线缆通道：根据不同用途和电气设备的需求，将线缆通道划分为照明、动力、通信等不同类型，并进行标识。
2. 线缆容量计算：在设计线路布置时，需要根据每个房间的具体用电需求来计算线缆容量。
- 选择合适截面积的电缆：根据负载电流计算结果，选择符合要求截面积的电缆，并考虑到额定引出电流和敷设环境温度等因素。
装配式建筑施工的建筑电气设计与安装
装配式建筑施工的建筑电气设计与安装近年来，随着城市化进程的加速和人们对高质量住宅需求的提高，装配式建筑在我国得到了快速的发展。
装配式建筑以其高效、环保、节能等优势逐渐成为未来住宅建设的重要选择。
而在装配式建筑施工过程中，合理的电气设计与安装显得尤为重要。
一、电气设计方案在装配式建筑中，电气设计方案必须符合相关标准和规范，确保安全可靠、功能完备。
首先，根据建筑规模和功能确定总体的用电负荷，并考虑未来扩容及改造的需要。
其次，针对各个区域进行细化设计，包括照明系统、动力系统以及智能化控制系统等方面。
1. 照明系统设计：根据不同区域和用途确定照明灯具种类和布置方式，合理乘算光照度以确保良好照明效果。
同时，在夜间节能方面引入光感应器、定时开关等技术手段。
2. 动力系统设计：根据具体用途确定电源容量和分配方式，合理布置插座和开关等设备。
考虑到装配式建筑材料的可再利用性，应采用易拆卸、易更换的电气设备。
3. 智能化控制系统设计：通过感应器、遥控器等智能设备实现电气设备的远程操控和自动化管理，提高住宅的舒适度和便捷性。
二、施工过程中的安装注意事项在装配式建筑施工中，电气安装是一个复杂而关键的环节。
为保证安全稳定运行以及居民生活质量，在施工过程中需要注意以下几点：1. 合格施工人员：电气安装需要由专业电气技术人员进行操作，必须持有相关证书才能上岗作业。
在选择施工队伍时要确保人员具备相应的资质，并对其进行严格监督和管理。
2. 严格遵守规范：装配式建筑电气安装需按照相关标准规范进行，包括线路敷设、绝缘保护、接地连接等方面。
严禁使用劣质材料和偷工减料等不良行为。
3. 火灾安全措施：装配式建筑电气安装中应加强对火灾安全的重视。
选择阻燃性能好的电线及抗火墙等物料，并设置合理的消防设备和报警系统，确保紧急情况下能够及时发现并采取有效的措施。
4. 施工质量检验：在电气安装完成后，必须进行严格的质量检验，确保线路接触可靠、绝缘性良好，并使用专业测试仪器对各项参数进行测试和记录。

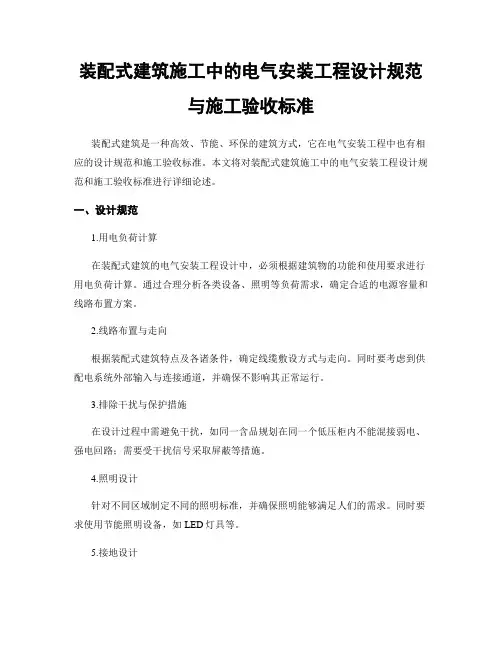

装配式建筑施工中的电气安装工程设计规范与施工验收标准
装配式建筑施工中的电气安装工程设计规范与施工验收标准装配式建筑是一种高效、节能、环保的建筑方式，它在电气安装工程中也有相应的设计规范和施工验收标准。
本文将对装配式建筑施工中的电气安装工程设计规范和施工验收标准进行详细论述。
一、设计规范1.用电负荷计算在装配式建筑的电气安装工程设计中，必须根据建筑物的功能和使用要求进行用电负荷计算。
通过合理分析各类设备、照明等负荷需求，确定合适的电源容量和线路布置方案。
2.线路布置与走向根据装配式建筑特点及各诸条件，确定线缆敷设方式与走向。
同时要考虑到供配电系统外部输入与连接通道，并确保不影响其正常运行。
3.排除干扰与保护措施在设计过程中需避免干扰，如同一含品规划在同一个低压柜内不能混接弱电、强电回路；需要受干扰信号采取屏蔽等措施。
4.照明设计针对不同区域制定不同的照明标准，并确保照明能够满足人们的需求。
同时要求使用节能照明设备，如LED灯具等。
5.接地设计电气安装工程中的接地设计是非常重要的一个环节，它涉及到人身安全和设备正常运行。
应根据具体情况合理确定接地方式，并确保接地电阻符合规范要求。
二、施工验收标准1.施工资质与证书参与装配式建筑电气安装工程的施工单位必须具备相应的资质和证书。
经过相关部门审查合格后方可开展施工活动。
2.材料选用与检验施工中所使用的电气材料必须符合国家相关标准和规定，严禁使用伪劣产品。
在进场前需要对材料进行检验，并建立相应的档案。
3.施工过程控制在电气安装施工过程中，必须按照相关规范进行操作。
特别是对于线路敷设、连接紧固以及设备安装等环节，都需要有明确的控制要求。
4.现场检查与测试完成电气安装后，需要进行现场检查与测试以验证其是否符合设计规范。
包括线路连通性、耐压测试、接地电阻测量等项目。
5.施工记录与验收报告在施工过程中，需要对关键环节进行记录，包括设备接线图、物料清单等。
完成施工后，还要编制详细的验收报告，列明各项指标是否合格。
以上是装配式建筑施工中的电气安装工程设计规范与施工验收标准的主要内容。
装配式建筑施工过程中的电气系统设计
装配式建筑施工过程中的电气系统设计电气系统作为现代建筑不可或缺的一部分，在装配式建筑施工过程中扮演着重要角色。
它涵盖了电力供应、照明、通信、安全等方面，必须经过合理的设计与施工来确保建筑物的正常运行和使用。
本文将详细介绍装配式建筑施工过程中电气系统设计的要点和注意事项。
一、电气系统设计概述为了确保电气系统能够满足装配式建筑的实际需求，设计师首先需要对建筑的用途和功能有清晰的了解。
然后，根据国家相关标准和规范制定相应的设计方案，包括供电负荷计算、线路布置、设备选择等。
1. 供电负荷计算供电系统是整个电气系统的基础，因此计算正确的负荷是至关重要的。
设计人员可以根据每个房间或设备所需的功率来确定总体负荷，并考虑到潜在的最大需求情况。
2. 线路布置装配式建筑通常具有预先安装好的模块化组件，这就为线路布置提出了更高要求。
在设计过程中，需要合理规划线路位置，确保电缆长度不超标，并考虑供电系统在模块化装配过程中的可靠性和灵活性。
3. 设备选择根据建筑物的需求和设计方案，选择合适的设备非常重要。
在装配式建筑中，尤其需要考虑设备的可调节性和易维护性，以便满足未来可能出现的变化需求。
二、照明系统设计照明是电气系统中必不可少的一部分，良好的照明设计可以提高室内舒适度和工作效率。
在装配式建筑施工过程中进行照明系统设计时，需注意以下几个关键点：1. 环境光照度计算根据各个区域的用途和功能要求，合理计算环境光照度。
例如，在工作场所需要更高的照度水平以提高员工工作效率；而在公共休息区域则需要更加柔和舒适的环境光。
2. 灯具选择与布置正确选择合适类型和功率范围的灯具是良好照明效果的关键所在。
同时，在模块化建筑施工中灯具布置也要符合安全、美观和实用的原则。
3. 节能设计照明系统占用建筑总用电量的一大部分，因此考虑节能是设计的重点之一。
设计人员可以选择使用LED灯具，并结合光感应器和人体感应器等智能控制技术，根据环境亮度和活动情况来调节灯光亮度。
装配式住宅建筑中的电气设计
装配式住宅建筑中的电气设计
装配式住宅建筑中的电气设计是指将电气系统集成到住宅模块中，通过预先设计、制造和安装来提高建筑质量和工程效率。
下面将从供电系统、照明系统、通信系统和安全系统四个方面来介绍装配式住宅建筑中的电气设计。
1. 供电系统：装配式住宅电气设计的供电系统主要包括电源接入点、配电箱、线缆布线以及电路保护装置。
为了保证供电的质量和稳定性，供电系统需要满足国家相关的电气安全标准。
在设计过程中，需要合理规划电源接入点和配电箱的位置，并确保线缆布线的可靠性和易维护性。
还需要选择合适的电路保护装置，如漏电保护器、断路器等，以确保住宅电气系统的安全运行。
2. 照明系统：照明系统是装配式住宅电气设计中的重要组成部分，其设计目的是为了提供良好的照明效果和舒适的室内环境。
在照明系统设计中，需要考虑灯具的安装位置和数量，以及灯光的色温和亮度。
还需要合理布置开关和插座，以便居民能够方便地控制和使用照明设备。
3. 通信系统：通信系统是装配式住宅电气设计中的另一个重要部分，其设计目的是为了提供便捷、可靠的通信服务。
通信系统包括电话线路、宽带网络和有线电视等。
在设计过程中，需要规划好通信设备的布放位置，并与相关供应商进行合作，确保设备的正常安装和调试。
装配式住宅建筑中的电气设计涉及供电系统、照明系统、通信系统和安全系统等多个方面，需要合理规划和设计，以提高建筑质量和工程效率。
通过合理布局和选择合适的设备，可以实现住宅电气系统的安全、舒适和智能化。
电气设计需要遵循相关安全标准和法律法规，确保住宅电气系统的安全运行。
装配式建筑电气设计说明
装配式建筑电气设计说明装配式建筑电气设计说明1. 总体设计原则：装配式建筑电气设计的目标是提供高效、安全、可靠的电气供电系统，满足建筑的电气需求和规范要求。
设计应考虑建筑的功能、使用需求、节能要求和可维护性。
2. 主要电气设备：根据建筑的用途和规模，确定主要的电气设备，如主配电箱、变压器、发电机组、UPS电源等。
设备的选择应符合国家、地方的规范和标准，具有高效节能、可靠性和经济性。
3. 电力供应：确定建筑的电力供应方式，可以选择与公共电网连接，或者设置独立的发电机组提供电力。
如果选择与公共电网连接，应确保供电质量可靠并符合相关标准。
4. 照明设计：根据建筑的功能和使用需求，确定合适的照明设计方案。
考虑到装配式建筑的特点，可以选择LED照明灯具，具有低能耗、长寿命和可调光等特点。
同时，设计应考虑照明控制系统，实现灯具的分区、调光和定时控制，提高能源利用效率。
5. 用电安全：设计应符合国家和地方的电气安全规范，确保用电安全可靠。
设计时应考虑防雷防电涌保护措施、漏电保护装置、接地系统等，以减少用电事故和电气火灾的发生。
6. 网络通信：根据建筑的需要，设计相应的网络通信系统，包括电话、数据和视频传输。
通信线路应布置合理，方便维护和扩展。
设备选择应具有良好的互联互通性和可靠性。
7. 智能化控制：根据建筑的功能和使用需求，设计智能化控制系统，实现对照明、空调、安防等设备的远程控制和自动化管理。
智能化控制系统应具有良好的稳定性、扩展性和可靠性。
8. 维护管理：设计应考虑电气设备的维护管理需求，包括设备布局、检修通道、防尘防潮等措施。
设备的选择应有可靠的供应商和售后服务，方便设备的及时维修和更换。
以上是装配式建筑电气设计的一些要点，设计应根据具体建筑的情况进行详细制定，并符合相关的规范和标准。
装配式建筑施工中的电气线路设计与安装
装配式建筑施工中的电气线路设计与安装在装配式建筑领域，电气线路设计和安装是非常关键和重要的一环。
正确的电气线路设计和合理的安装对于确保电气系统的可靠性、安全性和高效性具有重要意义。
本文将针对装配式建筑施工中的电气线路设计与安装进行详细论述。
1. 电气线路设计1.1 定位及规划在进行电气线路设计前，首先需要明确建筑物各个区域的用电需求，并进行合理规划。
根据不同区域（如室内、外墙等）使用不同类型的设备和照明灯具来满足实际需求。
同时，还需要考虑未来扩展和升级的可能性。
1.2 线路布置在确定了用电区域后，应根据相关标准规定进行线路布置。
合理布置可以减少功耗损失、提高效率，并降低故障率。
此外，还应妥善处理好不同回路之间的相互干扰问题，避免信号干扰影响正常使用。
1.3 规范选材选择合适且质量可靠的电缆和配件是保证电气线路安全稳定运行的重要保障。
在装配式建筑施工中，应优先选择经过认证的优质材料，并确保其与其他设备的兼容性。
1.4 安全设计为了确保电气系统的安全运行，必须遵守相关的安全规范并采取适当措施。
例如，在设计阶段应合理设置短路、漏电等保护装置，并预留足够安全间距以防止火灾等意外事故的发生。
2. 电气线路安装2.1 前期准备工作在正式进行电气线路安装之前，需要进行一系列前期准备工作。
首先，根据设计需求，编制详细的安装图纸，并明确各个设备和线缆位置。
此外，针对不同区域和部位可能存在的特殊情况，要制定相应施工方案和预案。
2.2 线缆敷设在进行线缆敷设时应尽量减少弯曲、扭曲等不良操作，以避免损坏线缆绝缘层并影响导电性能。
同时还要注意线缆与其他构件（如管道、支架等）的固定和绝缘处理。
2.3 连接与接地正确的连接和接地是确保电气系统可靠运行的重要环节。
在装配式建筑施工中，应选择合适的接线盒、插座及配件，并按照相关规范进行正确连接和接地处理，以提高系统的安全性和稳定性。
2.4 检查与测试完成电气线路安装后，需要经过严格的检查和测试流程以确保质量可靠。
