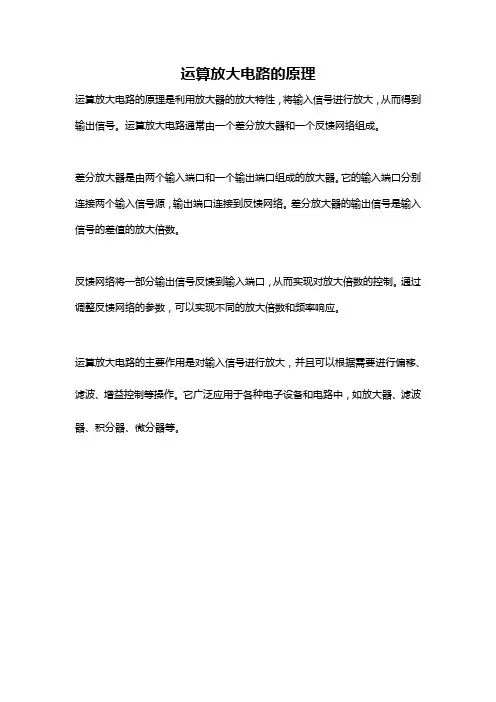

运算放大器的基本原理
运算放大器的基本原理
运算放大器(Operational Amplifier,简称OP、OPA、OPAMP)是一种直流耦合﹐差模(差动模式)输入、通常为单端输出(Differential-in, single-ended output)的高增益(gain)电压放大器，因为刚开始主要用于加法，乘法等运算电路中，因而得名。一个理想的运算放大器必须具备下列特性：无限大的输入阻抗、等于零的输出阻抗、无限大的开回路增益、无限大的共模排斥比的部分、无限大的频宽。最基本的运算放大器如图1-1。一个运算放大器模组一般包括一个正输入端(OP_P)、一个负输入端(OP_N)和一个输出端(OP_O)。
?
?
?通常使用运算放大器时，会将其输出端与其反相输入端(inverting input node)连接，形成一负反馈(negative feedback)组态。原因是运算放大器的电压增益非常大，范围从数百至数万倍不等，使用负反馈方可保证电路的稳定运作。但是这并不代表运算放大器不能连接成正回馈(positive feedback)，相反地，在很多需要产生震荡讯号的系统中，正回馈组态的运算放大器是很常见的组成元件。
?
?
?开环回路运算放大器如图1-2。当一个理想运算放大器采用开回路的方式工作时，其输出与输入电压的关系式如下：
?
?Vout = ( V+ -V-) * Aog
?
实验五集成运算放大器的基本应用共7页文档
实验五集成运算放大器的基本应用(I) ─模拟运算电路─ 一、实验目的 1、了解和掌握集成运算放大器的功能、引脚 2、研究由集成运算放大器组成的比例、加法、减法和积分等基本运算 电路的功能。 3、了解运算放大器在实际应用时应考虑的一些问题。 二、实验原理 集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。 理想运算放大器特性 在大多数情况下，将运放视为理想运放，就是将运放的各项技术指标理想化，满足下列条件的运算放大器称为理想运放。 开环电压增益A =∞ ud =∞ 输入阻抗r i =0 输出阻抗r o 带宽 f =∞ BW 失调与漂移均为零等。 理想运放在线性应用时的两个重要特性：
（1）输出电压U O 与输入电压之间满足关系式 U O ＝A ud （U +－U －） 由于A ud =∞，而U O 为有限值，因此，U +－U －≈0。即U +≈U －，称为“虚短”。 （2）由于r i =∞，故流进运放两个输入端的电流可视为零，即I IB ＝0，称为“虚断”。这说明运放对其前级吸取电流极小。 上述两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。 基本运算电路 1) 反相比例运算电路 电路如图8－1所示。对于理想运放， 该电路的输出电压与输入电压 之间的关系为 为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R 2＝R 1 // R F 。 图8－1 反相比例运算电路 图8－2 反相加法运算电路 2) 反相加法电路 电路如图8－2所示，输出电压与输入电压之间的关系为 )U R R U R R ( U i22 F i11F O +-= R 3＝R 1 // R 2 // R F 3) 同相比例运算电路 图8－3(a)是同相比例运算电路，它的输出电压与输入电压之间的关系为 i 1 F O U R R U - =
运算放大器组成的各种实用电路
运算放大器组成的电路五花八门，令人眼花瞭乱，是模拟电路中学习的重点。在分析它的工作原理时倘没有抓住核心，往往令人头大。为此本人特搜罗天下运放电路之应用，来个“庖丁解牛”，希望各位从事电路板维修的同行，看完后有所斩获。 遍观所有模拟电子技朮的书籍和课程，在介绍运算放大器电路的时候，无非是先给电路来个定性，比如这是一个同向放大器，然后去推导它的输出与输入的关系，然后得出Vo=(1+Rf)Vi，那是一个反向放大器，然后得出Vo=-Rf*Vi……最后学生往往得出这样一个印象：记住公式就可以了！如果我们将电路稍稍变换一下，他们就找不着北了！偶曾经面试过至少100个以上的大专以上学历的电子专业应聘者，结果能将我给出的运算放大器电路分析得一点不错的没有超过10个人！其它专业毕业的更是可想而知了。 今天，芯片级维修教各位战无不胜的两招，这两招在所有运放电路的教材里都写得明白，就是“虚短”和“虚断”，不过要把它运用得出神入化，就要有较深厚的功底了。 虚短和虚断的概念 由于运放的电压放大倍数很大，一般通用型运算放大器的开环电压放大倍数都在80 dB以上。而运放的输出电压是有限的，一般在 10 V～14 V。因此运放的差模输入电压不足1 mV，两输入端近似等电位，相当于“短路”。开环电压放大倍数越大，两输入端的电位越接近相等。 “虚短”是指在分析运算放大器处于线性状态时，可把两输入端视为等电位，这一特性称为虚假短路，简称虚短。显然不能将两输入端真正短路。 由于运放的差模输入电阻很大，一般通用型运算放大器的输入电阻都在1MΩ以上。因此流入运放输入端的电流往往不足1uA，远小于输入端外电路的电流。故通常可把运放的两输入端视为开路，且输入电阻越大，两输入端越接近开路。“虚断”是指在分析运放处于线性状态时，可以把两输入端视为等效开路，这一特性称为虚假开路，简称虚断。显然不能将两输入端真正断路。 在分析运放电路工作原理时，首先请各位暂时忘掉什么同向放大、反向放大，什么加法器、减法器，什么差动输入……暂时忘掉那些输入输出关系的公式……这些东东只会干扰你，让你更糊涂﹔也请各位暂时不要理会输入偏置电流、共模抑制比、失调电压等电路参数，这是设计者要考虑的事情。我们理解的就是理想放大器（其实在维修中和大多数设计过程中，把实际放大器当做理想放大器来分析也不会有问题）。 好了，让我们抓过两把“板斧”------“虚短”和“虚断”，开始“庖丁解牛”了。 (原文件名:1.jpg)
集成运算放大器的基本应用
实验十一 集成运算放大器的基本应用 —— 模拟运算电路 一、实验目的 1、研究由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的功能。 2、了解运算放大器在实际应用时应考虑的一些问题。 二、实验仪器 1、双踪示波器 2、万用表 3、交流毫伏表 4、信号发生器 三、实验原理 在线性应用方面，可组成比例、加法、减法、积分、微分、对数、指数等模拟运算电路。 1、 反相比例运算电路 电路如图11-1所示。对于理想运放，该电路的输出电压与输入电压之间的关系为 i F O U R R U 1 - = （11-1） U i O 图11-1 反相比例运算电路 为减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R2=R1∥R F ，此处为了简化电路，我们选取R2=10K 。
2、反相加法电路 U O U 图11-2 反相加法运算电路 电路如图11-2所示，输出电压与输入电压之间的关系为 )( 22 11i F i F O U R R U R R U +-= R 3=R 1∥R 2∥R F （11-2） 3、同相比例运算电路 图11-3（a ）是同相比例运算电路，它的输出电压与输入电压之间的关系为 i F O U R R U )1(1 + = R 2=R 1∥R F （11-3） 当R1→∞时，U O =U i ，即得到如图11-3（b ）所示的电压跟随器。图中R2=R F ，用以减小漂移和起保护作用。一般RF 取10K Ω，R F 太小起不到保护作用，太大则影响跟随性。 (a)同相比例运算 (b)电压跟随器 图11-3 同相比例运算电路 4、差动放大电路(减法器) 对于图11-4所示的减法运算电路，当R1=R2，R3=R F 时，有如下关系式： )(1 120i i U U R RF U -= （11-4）
运算放大器的典型应用
Op Amp Circuit Collection AN-31
Practical Differentiator f c e 1 2q R2C1 f h e 1 2q R1C1 e 1 2q R2C2 f c m f h m f unity gain TL H 7057–9 Integrator V OUT e b 1 R1C1 t2 t1 V IN dt f c e 1 2q R1C1 R1e R2 For minimum offset error due to input bias current TL H 7057–10 Fast Integrator TL H 7057–11Current to Voltage Converter V OUT e l IN R1 For minimum error due to bias current R2e R1 TL H 7057–12 Circuit for Operating the LM101 without a Negative Supply TL H 7057–13Circuit for Generating the Second Positive Voltage TL H 7057–14
Neutralizing Input Capacitance to Optimize Response Time C N s R1 R2 C S TL H 7057–15 Integrator with Bias Current Compensation Adjust for zero integrator drift Current drift typically0 1 n A C over b55 C to125 C temperature range TL H 7057–16 Voltage Comparator for Driving DTL or TTL Integrated Circuits TL H 7057–17 Threshold Detector for Photodiodes TL H 7057–18 Double-Ended Limit Detector V OUT e4 6V for V LT s V IN s V UT V OUT e0V for V IN k V LT or V IN l V UT TL H 7057–19 Multiple Aperture Window Discriminator TL H 7057–20
第5章运算放大电路答案
习题答案 5.1 在题图5.1所示的电路中，已知晶体管V 1、V 2的特性相同，V U on BE 7.0,20)(==β。求 1CQ I 、1CEQ U 、2CQ I 和2CEQ U 。 解：由图5.1可知： BQ CQ BQ )on (BE CC I I R R I U U 213 1 1+=--即 11CQ11.01.4 2.7k 20I -7V .0-V 10CQ CQ I I k +=Ω Ω ? 由上式可解得1CQ I mA 2≈ 2CQ I mA I CQ 21== 而 1CEQ U =0.98V 4.1V 0.2)(2-V 1031=?+=+-R )I I (U BQ CQ CC 2CEQ U =5V 2.5V 2-V 1042=?=-R I U CQ CC 5.2 电路如题图5.2所示，试求各支路电流值。设各晶体管701.U ,)on (BE =>>βV 。 U CC (10V) V 1 R 3 题图5.1
解：图5.2是具有基极补偿的多电流源电路。先求参考电流R I ， ()815 17 0266..I R =+?---=（mA ） 则 8.15==R I I （mA ） 9.0105 3== R I I （mA ） 5.425 4==R I I （mA ） 5.3 差放电路如题图5.3所示。设各管特性一致，V U on BE 7.0)(=。试问当R 为何值时，可满足图中所要求的电流关系？ 解： 53010 7 0643..I I C C =-==（mA ） 则 I 56V 题图 5.2 R U o 题图5.3
2702 1 476521.I I I I I I C C C C C C == ==== mA 即 2707 065.R .I C =-= （mA ） 所以 61927 07 06...R =-= （k Ω） 5.4 对称差动放大电路如题图5.1所示。已知晶体管1T 和2T 的50=β，并设 U BE (on )=0.7V,r bb ’=0,r ce =。 (1)求V 1和V 2的静态集电极电流I CQ 、U CQ 和晶体管的输入电阻r b’e 。 (2)求双端输出时的差模电压增益A ud ，差模输入电阻R id 和差模输出电阻R od 。 (3)若R L 接V 2集电极的一端改接地时，求差模电压增益A ud (单),共模电压增益A uc 和共模抑制比K CMR ,任一输入端输入的共模输入电阻R ic ,任一输出端呈现的共模输出电阻R oc 。 (4) 确定电路最大输入共模电压围。 解:(1)因为电路对称，所以 mA ...R R .U I I I B E EE EE Q C Q C 52050 21527 062270221=+?-=+?-== = + V 1 V 2 + U CC u i1 u i2R C 5.1k ΩR L U o 5.1kΩ R C 5.1k Ω R E 5.1k Ω -6V R B 2k Ω 题图5.1 R B 2k Ω + － R L /2 + 2U od /2 + U id /2 R C R B V 1 (b) + U ic R C R B V 1 (c) 2R EE + U
运算放大器基本电路大全
运算放大器基本电路大全 我们经常看到很多非常经典的运算放大器应用图集，但是这些应用都建立在双电源的基础上，很多时候，电路的设计者必须用单电源供电，但是他们不知道该如何将双电源的电路转换成单电源电路。 在设计单电源电路时需要比双电源电路更加小心，设计者必须要完全理解这篇文章中所述的内容。 1．1 电源供电和单电源供电 所有的运算放大器都有两个电源引脚，一般在资料中，它们的标识是VCC＋和VCC－，但是有些时候它们的标识是VCC＋和GND。这是因为有些数据手册的作者企图将这种标识的差异作为单电源运放和双电源运放的区别。但是，这并不是说他们就一定要那样使用――他们可能可以工作在其他的电压下。在运放不是按默认电压供电的时候，需要参考运放的数据手册，特别是绝对最大供电电压和电压摆动说明。 绝大多数的模拟电路设计者都知道怎么在双电源电压的条件下使用运算放大器，比如图一左边的那个电路，一个双电源是由一个正电源和一个相等电压的负电源组成。一般是正负15V，正负12V和正负5V也是经常使用的。输入电压和输出电压都是参考地给出的，还包括正负电压的摆动幅度极限Vom以及最大输出摆幅。 单电源供电的电路(图一中右)运放的电源脚连接到正电源和地。正电源引脚接到VCC＋，地或者VCC－引脚连接到GND。将正电压分成一半后的电压作为虚地接到运放的输入引脚上，这时运放的输出电压也是该虚地电压，运放的输出电压以虚地为中心，摆幅在Vom 之内。有一些新的运放有两个不同的最高输出电压和最低输出电压。这种运放的数据手册中会特别分别指明Voh 和Vol 。需要特别注意的是有不少的设计者会很随意的用虚地来参考输入电压和输出电压，但在大部分应用中，输入和输出是参考电源地的，所以设计者必须在输入和输出的地方加入隔直电容，用来隔离虚地和地之间的直流电压。(参见1.3节) 图一 通常单电源供电的电压一般是5V，这时运放的输出电压摆幅会更低。另外现在运放的供电
集成运算放大器的基本应用
第7章集成运算放大器的基本应用 7.1 集成运算放大器的线性应用 7.1.1 比例运算电路 7.1.2 加法运算电路 7.1.3 减法运算电路 7.1.4 积分运算电路 7.1.5 微分运算电路 7.1.6 电压—电流转换电路 7.1.7 电流—电压转换电路 7.1.8 有源滤波器 *7.1.9 精密整流电路 7.2 集成运放的非线性应用 7.2.1 单门限电压比较器 7.2.2 滞回电压比较器 7.3 集成运放的使用常识 7.3.1 合理选用集成运放型号 7.3.2 集成运放的引脚功能 7.3.3 消振和调零 7.3.4 保护 本章重点: 1. 集成运算放大器的线性应用：比例运算电路、加减法运算电路、积分微分运算电路、一阶有源滤波器、二阶有源滤波器 2. 集成运算放大器的非线性应用：单门限电压比较器、滞回比较器 本章难点: 1. 虚断和虚短概念的灵活应用 2. 集成运算放大器的非线性应用 3. 集成运算放大器的组成与调试 集成运算放大器(简称集成运放)在科技领域得到广泛的应用，形成了各种各样的应用电路。从其功能上来分，可分为信号运算电路、信号处理电路和信号产生电路。从本章开始和以后的相关章节分别介绍它们的应用。 7.1 集成运算放大器的线性应用
集成运算放大器的线性应用 7.1.1 比例运算电路 1. 同相比例运算电路 (点击查看大图)反馈方式：电压串联负反馈 因为有负反馈，利用虚短和虚断 虚短: u-= u+= u i
虚断: i +=i i- =0 ， i 1 =i f 电压放大倍数: 平衡电阻R=R f//R1 2. 反相比例运算 (点击查看大图)反馈方式：电压并联负反馈 因为有负反馈，利用虚短和虚断 i - =i+= 0（虚断） u + =0，u－=u+=0（虚地） i 1 =i f 电压放大倍数:
集成运放基本应用之一—模拟运算电路
集成运放基本应用之一—模拟运算电路
————————————————————————————————作者：————————————————————————————————日期：
实验十二集成运放基本应用之一——模拟运算电路 一、实验目的 1、了解并掌握由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的原理与功能。 2、了解运算放大器在实际应用时应考虑的一些问题。 二、实验原理 集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。 理想运算放大器特性： 在大多数情况下，将运放视为理想运放，就是将运放的各项技术指标理想化，满足下列条件的运算放大器称为理想运放： 开环电压增益A ud=∞ 输入阻抗r i=∞ 输出阻抗r o=0 带宽f BW=∞ 失调与漂移均为零等。 理想运放在线性应用时的两个重要特性： （1）输出电压U O与输入电压之间满足关系式 U O＝A ud（U+－U－） 由于A ud=∞，而U O为有限值，因此，U+－U－≈0。即U+≈U－，称为“虚短”。
（2）由于r i =∞，故流进运放两个输入端的电流可视为零，即I IB ＝0，称为“虚断”。这说明运放对其前级吸取电流极小。 上述两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。 基本运算电路 1) 反相比例运算电路 电路如图5－1所示。对于理想运放， 该电路的输出电压与输入电压之间的 关系为 为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R 2＝R 1 // R F 。 图5－1 反相比例运算电路 图5－2 反相加法运算电路 2) 反相加法电路 电路如图5－2所示，输出电压与输入电压之间的关系为 )U R R U R R ( U i22 F i11F O +-= R 3＝R 1 / R 2 // R F 3) 同相比例运算电路 图5－3(a)是同相比例运算电路，它的输出电压与输入电压之间的关系为 i 1 F O )U R R (1U + = R 2＝R 1 / R F 当R 1→∞时，U O ＝U i ，即得到如图5－3(b)所示的电压跟随器。图中R 2＝R F ， i 1 F O U R R U -=
集成运算放大器的基本应用
实验名称 集成运算放大器的基本应用 一.实验目的 1.掌握集成运算放大器的正确使用方法。 2.掌握用集成运算放大器构成各种基本运算电路的方法。 3.学习正确使用示波器交流输入方式和直流输入方式观察波形的方法，重点掌握积分输入，输出波形的测量和描绘方法。 二.实验元器件 集成运算放大器 LM324 1片 电位器 1k Ω 1只 电阻 100k Ω 2只；10k Ω 3只；5.1k Ω 1只；9k Ω 1只 电容 0.01μf 1只 三、预习要求 1.复习由运算放大器组成的反相比例、反相加法、减法、比例积分运算电路的工作原理。 2.写出上述四种运算电路的vi 、vo 关系表达式。 3.实验前计算好实验内容中得有关理论值，以便与实验测量结果作比较。 4.自拟实验数据表格。 四.实验原理及参考电路 本实验采用LM324集成运算放大器和外接电阻、电容等构成基本运算电路。 1. 反向比例运算 反向比例运算电路如图1所示，设组件LM324为理想器件，则 11 0υυR R f -=
R f 100k R 1 10k A 10k R L v o v 1 R 9k 图1 其输入电阻1R R if ≈，图中1//R R R f ='。 由上式可知，改变电阻f R 和1R 的比值，就改变了运算放大器的闭环增益vf A 。 在选择电路参数是应考虑： ○ 1根据增益，确定f R 与1R 的比值，因为 1 R R A f vf - = 所以，在具体确定f R 和1R 的比值时应考虑；若f R 太大，则1R 亦大，这样容易引起较大的失调温漂；若f R 太小，则1R 亦小，输入电阻if R 也小，可能满足不了高输入阻抗的要求，故一般取f R 为几十千欧至几百千欧。 若对放大器输入电阻有要求，则可根据1R R i =先确定1R ，再求f R 。 ○ 2运算放大器同相输入端外接电阻R '是直流补偿电阻，可减小运算放大器偏执电流产生的不良影响，一般取1//R R R f ='，由于反向比例运算电路属于电压并联负反馈，其输入、输出阻抗均较低。 本次试验中所选用电阻在电路图中已给出。 2. 反向比例加法运算 反向比例加法运算电路如图2所示，当运算放大器开环增益足够大时，其输入端为“虚地”，11v 和12v 均可通过1R 、2R 转换成电流，实现代数相加，其输出电压 ??? ??+-=122111 v R R v R R v f f o 当R R R ==21时 ()1211v v R R v f o +- = 为保证运算精度，除尽量选用精度高的集成运算放大器外，还应精心挑选精度高、稳定性好的电阻。f R 与R 的取值范围可参照反比例运算电路的选取范围。 同理，图中的21////R R R R f ='。
常用运算放大器电路 (全集)
常用运算放大器电路(全集) 下面是[常用运算放大器电路(全集)]的电路图 常用OP电路类型如下: 1. Inverter Amp. 反相位放大电路: 放大倍数为Av = R2 / R1但是需考虑规格之Gain-Bandwidth数值。R3 = R4 提供1 / 2 电源偏压 C3 为电源去耦合滤波 C1, C2 输入及输出端隔直流 此时输出端信号相位与输入端相反 2. Non-inverter Amp. 同相位放大电路: 放大倍数为Av=R2 / R1 R3 = R4提供1 / 2电源偏压 C1, C2, C3 为隔直流
此时输出端信号相位与输入端相同 3. Voltage follower 缓冲放大电路: O/P输出端电位与I/P输入端电位相同 单双电源皆可工作 4. Comparator比较器电路: I/P 电压高于Ref时O/P输出端为Logic低电位 I/P 电压低于Ref时O/P输出端为Logic高电位 R2 = 100 * R1 用以消除Hysteresis状态, 即为强化O/P输出端, Logic高低电位差距，以提高比较器的灵敏度. (R1=10 K, R2=1 M) 单双电源皆可工作 5. Square-wave oscillator 方块波震荡电路: R2 = R3 = R4 = 100 K R1 = 100 K, C1 = 0.01 uF
Freq = 1 /（2π* R1 * C1） 6. Pulse generator脉波产生器电路: R2 = R3 = R4 = 100 K R1 = 30 K, C1 = 0.01 uF, R5 = 150 K O/P输出端On Cycle = 1 /（2π* R5 * C1） O/P输出端Off Cycle =1 /（2π* R1 * C1） 7. Active low-pass filter 主动低通滤波器电路: R1 = R2 = 16 K R3 = R4 = 100 K C1 = C2 = 0.01 uF 放大倍数Av = R4 / (R3+R4) Freq = 1 KHz 8. Active band-pass filter 主动带通滤波器电路:
实验二 集成运算放大器的基本应用(I)
实验二 集成运算放大器的基本应用(I) ─ 模拟运算电路 ─ 一 实验目的 1. 研究由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的功能。 2. 了解运算放大器在实际应用时应考虑的一些问题。 二 实验原理 集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。 集成运算放大器配接不同的外围元件可以方便灵活地实现各种不同的运算电路（线性放大和非线性电路）。用运算放大器组成的运算电路（也叫运算器），可以实现输入信号和输出信号之间的数学运算和函数关系，是运算放大器的基本用途之一，这些运算器包括比例器、加法器、减法器、对数运算器、积分器、微分器、模拟乘法器等各种模拟运算功能电路。 (1) 反相比例运算电路 电路如图1所示。对于理想运放， 该电路的输出电压与输入电压之间的关系为 为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R 2＝R 1 // R F 。 i U 10-=- =i 1 F O U R R U
图1 反相比例运算电路 (2) 同相比例运算电路 图2是同相比例运算电路，它的输出电压与输入电压之间的关系为 i U 11=+ =i 1 F O )U R R (1U R 2＝R 1 // R F 图2 同相比例运算电路 三 实验设备与器件 1. ±12V 直流电源 2. 函数信号发生器 3. 交流毫伏表 4. 直流电压表 5. 集成运算放大器OP07×1 9.1K Ω、10 K Ω、100 K Ω电阻各1个，导线若干。 2 3 6 7 4 1 8 2 3 1 8 4 6 7
运算放大器应用电路的设计与制作(1)
运算放大器应用电路的设计与制作 (一） 运算放大器 1.原理 运算放大器是目前应用最广泛的一种器件,当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。 运算放大器一般由4个部分组成，偏置电路，输入级，中间级，输出级。 图1运算放大器的特性曲线 图2运算放大器输入输出端图示 图1是运算放大器的特性曲线，一般用到的只是曲线中的线性部分。如图2所示。U -对应的端子为“-”，当输入U -单独加于该端子时，输出电压与输入电压U -反相，故称它为反相输入端。U +对应的端子为“＋”，当输入U +单独由该端加入时，输出电压与U +同相，故称它为同相输入端。 输出：U 0= A(U +-U -) ； A 称为运算放大器的开环增益（开环电压放大倍数）。 在实际运用经常将运放理想化，这是由于一般说来，运放的输入电阻很大，开环增益也很大，输出电阻很小，可以将之视为理想化的，这样就能得到:开环电压增益A ud =∞；输入阻抗r i =∞；输出阻抗r o =0；带宽f BW =∞；失调与漂移均为零等理想化参数。 2.理想运放在线性应用时的两个重要特性 输出电压U O 与输入电压之间满足关系式：U O ＝A ud （U +－U －）,由于A ud =∞，而U O 为有限值，因此，U +－U －≈0。即U +≈U －，称为“虚短”。
由于r i =∞，故流进运放两个输入端的电流可视为零，即I IB ＝0，称为“虚断”,这说明运放对其前级吸取电流极小。 上述两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。 3. 运算放大器的应用 (1)比例电路 所谓的比例电路就是将输入信号按比例放大的电路，比例电路又分为反向比例电路、同相比例电路、差动比例电路。 (a) 反向比例电路 反向比例电路如图3所示，输入信号加入反相输入端: 图3反向比例电路电路图 对于理想运放，该电路的输出电压与输入电压之间的关系为： 为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻 R ’＝R 1 // R F 。 输出电压U 0与输入电压U i 称比例关系，方向相反，改变比例系数，即改变两个电阻的阻值就可以改变输出电压的值。反向比例电路对于输入信号的负载能力有一定的要求。 (b) 同向比例电路 同向比例电路如图4所示，跟反向比例电路本质上差不多，除了同向接地的一段是反向输入端: i 1 f O U R R U - =
运算放大器基本应用
东南大学电工电子实验中心 实验报告 课程名称：电子电路实验 第一次实验 实验名称：运算放大器的基本应用 院（系）：吴健雄学院专业：电类强化 姓名：周晓慧学号：61010212 实验室: 105实验组别： 同组人员：无实验时间：2012年03月23日评定成绩：审阅教师：
实验一运算放大器的基本应用 一、实验目的： 1、熟练掌握反相比例、同相比例、加法、减法、积分、微分等电路的设计方法； 2、熟练掌握运算放大电路的故障检查和排除方法，以及增益、幅频特性、传输特性曲线、 带宽的测量方法； 3、了解运算放大器的主要直流参数（输入失调电压、输入偏置电流、输入失调电流、温度 漂移、共模抑制比，开环差模电压增益、差模输入电阻、输出电阻等）、交流参数（增益带宽积、转换速率等）和极限参数（最大差模输入电压、最大共模输入电压、最大输出电流、最大电源电压等）的基本概念； 4、了解运放调零和相位补偿的基本概念； 5、掌握利用运算放大器设计各种运算功能电路的方法及实验测量技能。 二、预习思考： 1、查阅741运放的数据手册，自拟表格记录相关的直流参数、交流参数和极限参数，解释 参数含义。
2、 设计一个反相比例放大器，要求：|A V |=10，Ri>10K Ω，将设计过程记录在预习报告上； （1） 仿真原理图 （2） 参数选择计算 因为要求|A v |=10，即|V 0/V i |= |-R f /R 1|=10,故取R f =10R 1,.又电阻应尽量大些，故取：R 1=10k Ω，Rk=100 k Ω, R L =10 k Ω （3） 仿真结果 图中红色波形表示输入，另一波形为输出，通过仿真可知|V 0/V i |=9.77≈10，仿真正确。 3、 设计一个电路满足运算关系U O = -2U i1 + 3U i2
运算放大器详细的应用电路(很详细)
§8.1 比 例运算电 路 8.1.1 反相比例电路 1. 基本电路 电压并联负反馈输入端虚短、虚断 特点： 反相端为虚地，所以共模输入可视为0，对运放共模抑制比要求低 输出电阻小，带负载能力强 要求放大倍数较大时，反馈电阻阻值高，稳定性差。 如果要求放大倍数100，R1=100K，Rf=10M 2. T型反馈网络（T型反馈网络的优点是什么？） 虚短、虚断
8.1.2 同相比例电路 1. 基本电路：电压串联负反馈 输入端虚短、虚断 特点： 输入电阻高，输出电阻小，带负载能力强 V-=V+=V i，所以共模输入等于输入信号，对运放的共模抑制比要求高 2. 电压跟随器 输入电阻大输出电阻小，能真实地将输入信号传给负载而从信号源取流很小§8.2 加减运算电路 8.2.1 求和电路 1.反相求和电路 2.
虚短、虚断 特点：调节某一路信号的输入电阻不影响其他路输入与输出的比例关系 3.同相求和电路 4. 虚短、虚断 8.2.2 单运放和差电路
8.2.3 双运放和差电路 例1:设计一加减运算电路 设计一加减运算电路，使 V o=2Vi1+5Vi2-10Vi3 解：用双运放实现
如果选Rf1=Rf2=100K，且R4= 100K 则：R1=50K R2=20K R5=10K 平衡电阻 R3= R1// R2// Rf1=12.5K R6=R4//R5//Rf2= 8.3K 例2:如图电路，求A vf，Ri 解： §8.3 积分电路和微分电路 8.3.1 积分电路 电容两端电压与电流的关系：
积分实验电路 积分电路的用途 将方波变为三角波（Vi：方波，频率500Hz，幅度1V）
运算放大器16个基本运算电路概论
一、 电路原理分析与计算 1. 反相比例运算电路 输入信号从反相输入端引入的运算，便是反相运算。反馈电阻R F 跨接在输出端和反相输入端之间。根据运算放大器工作在线性区时的虚开路原则可知：i -＝0，因此i 1＝i f 。电路如图1所示， 图1 根据运算放大器工作在线性区时的虚短路原则可知：u -＝u +＝0。 由此可得： 01 f i R u u R =- 因此闭环电压放大倍数为： 1 o f uo i u R A u R = =- 2. 同相比例运算电路 输入信号从同相输入端引入的运算，便是同相运算。电路如图2所示，
图2 根据运算放大器工作在线性区时的分析依据：虚短路和虚开路原则 因此得： 1 (1)f o i R u u R =+ 开环电压放大倍数 1 1o f uf i u R A u R = =+ 3. 反相输入加法运算电路 在反相输入端增加若干输入电路，称为反向输入加法运算电路。电路如图3 所示， 图3 计算公式如下， 12 12 ( )o f u u u R R R =-+ 平衡电阻213////f R R R R =,当13f R R R ==时，输出电压012()u u u =-+ 4. 减法运算电路 减法运算电路如图4所示，输入信号1i u 、2i u 分别加至反相输入端和同相
输入端，这种形式的电路也称为差分运算电路。 图4 输出电压为： 2211231 (1)f f o i i R R R u u u R R R R =+ -+ 当123f R R R R ===时，输出电压21o i i u u u =- 5. 微分运算电路 微分运算电路如图5所示， 图5 电路的输出电压为o u 为： 21 i o du u R C dt =- 式中，21R C 为微分电路的时间常数。若选用集成运放的最大输出电压为OM U ,则21R C 的值必须满足： 21max ()OM i U R C du dt <= 6. 积分运算电路 积分运算电路如图6所示，
实验 集成运算放大器的基本应用
实验集成运算放大器的基本应用（Ⅱ）——有源滤波器 一、实验目的 1、熟悉用运放、电阻和电容组成有源低通滤波、高通滤波和带通、带阻滤波器。 2、学会测量有源滤波器的幅频特性。 二、实验原理 （a）低通（b）高通 (c) 带通（d）带阻 图9－1 四种滤波电路的幅频特性示意图 由RC元件与运算放大器组成的滤波器称为RC有源滤波器，其功能是让一定频率范围内的信号通过，抑制或急剧衰减此频率范围以外的信号。可用在信息处理、数据传输、抑制干扰等方面，但因受运算放大器频带限制，这类滤波器主要用于低频范围。根据对频率范围的选择不同，可分为低通(LPF)、高通(HPF)、带通(BPF)与带阻(BEF)等四种滤波器，它们的幅频特性如图9－1所示。 具有理想幅频特性的滤波器是很难实现的，只能用实际的幅频特性去逼近理想的。一般来说，滤波器的幅频特性越好，其相频特性越差，反之亦然。滤波器的阶数越高,幅频特性衰减的速率越快，但RC网络的节数越多，元件参数计算越繁琐，电路调试越困难。任何高阶滤波器均可以用较低的二阶RC有滤波器级联实现。 1、低通滤波器（LPF） 低通滤波器是用来通过低频信号衰减或抑制高频信号。 如图9－2（a）所示，为典型的二阶有源低通滤波器。它由两级RC滤波环节与同相比例运算电路组成，其中第一级电容C接至输出端，引入适量的正反馈，以改善幅频特性。 图9－2（b）为二阶低通滤波器幅频特性曲线。
(a)电路图 (b)频率特性 图9－2 二阶低通滤波器 电路性能参数 1 f uP R R 1A + = 二阶低通滤波器的通带增益 RC 2π1 f O = 截止频率，它是二阶低通滤波器通带与阻带的界限频率。 uP A 31 Q -= 品质因数，它的大小影响低通滤波器在截止频率处幅频特性的形状。 2、高通滤波器（HPF ） 与低通滤波器相反，高通滤波器用来通过高频信号，衰减或抑制低频信号。 只要将图9－2低通滤波电路中起滤波作用的电阻、电容互换，即可变成二阶有源高通滤波器，如图9－3(a)所示。高通滤波器性能与低通滤波器相反，其频率响应和低通滤波器是“镜象”关系，仿照LPH 分析方法，不难求得HPF 的幅频特性。 (a) 电路图 (b) 幅频特性 图9－3 二阶高通滤波器 电路性能参数A uP 、f O 、Q 各量的函义同二阶低通滤波器。 图9－3（b ）为二阶高通滤波器的幅频特性曲线，可见，它与二阶低通滤波器的幅频特性曲线有“镜像”关系。 3、 带通滤波器（BPF ）
运算放大器详细的应用电路(很详细)
§8.1比 例运算电 路 8.1.1反相比例电路 1.基本电路 电压并联负反馈输入端虚短、虚断 特点： 反相端为虚地，所以共模输入可视为0，对运放共模抑制比要求低 输出电阻小，带负载能力强 要求放大倍数较大时，反馈电阻阻值高，稳定性差。 如果要求放大倍数100，R1=100K，Rf=10M 2. T型反馈网络（T型反馈网络的优点是什么？） 虚短、虚断
8.1.2同相比例电路 1.基本电路：电压串联负反馈 输入端虚短、虚断 特点： 输入电阻高，输出电阻小，带负载能力强 V-=V+=Vi，所以共模输入等于输入信号，对运放的共模抑制比要求高 2.电压跟随器 输入电阻大输出电阻小，能真实地将输入信号传给负载而从信号源取流很小§8.2加减运算电路 8.2.1求和电路 1.反相求和电路 2.
虚短、虚断 特点：调节某一路信号的输入电阻不影响其他路输入与输出的比例关系 3.同相求和电路 4. 虚短、虚断 8.2.2单运放和差电路
8.2.3双运放和差电路 例1:设计一加减运算电路 设计一加减运算电路，使Vo=2Vi1+5Vi2-10Vi3 解：用双运放实现
如果选Rf1=Rf2=100K，且R4= 100K 则：R1=50K R2=20K R5=10K 平衡电阻R3= R1// R2// Rf1=12.5K R6=R4//R5//Rf2= 8.3K 例2:如图电路，求Avf，Ri 解： §8.3积分电路和微分电路 8.3.1积分电路 电容两端电压与电流的关系：
积分实验电路 积分电路的用途 将方波变为三角波（Vi：方波，频率500Hz，幅度1V）
运算放大器应用电路的设计与制作
运算放大器应用电路的设计与制作 一．实验目的 1.掌握运算放大器和滤波电路的基本工作原理； 2.掌握运用运算放大器实现滤波电路的原理方法； 3.会用Multisim10对电路进行仿真分析； 二．实验内容 1.讲解运算放大器和滤波电路的基本工作原理； 2.讲解用运算放大器实现滤波电路的原理方法； 3.用Multisim10对二阶有源低通滤波电路进行仿真分析； 三．实验仪器 1.支持Win2000/2003/Me/XP/vista的PC机； 2.Multisim10软件; 四．实验原理 (一）运算放大器 1.原理 运算放大器是目前应用最广泛的一种器件,当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。 运算放大器一般由4个部分组成，偏置电路，输入级，中间级，输出级。 图1运算放大器的特性曲线图2运算放大器输入输出端图示
图1是运算放大器的特性曲线，一般用到的只是曲线中的线性部分。如图2所示。U -对应的端子为“-”，当输入U -单独加于该端子时，输出电压与输入电压U -反相，故称它为反相输入端。U +对应的端子为“＋”，当输入U +单独由该端加入时，输出电压与U +同相，故称它为同相输入端。 输出：U 0= A(U +-U -) ； A 称为运算放大器的开环增益（开环电压放大倍数）。 在实际运用经常将运放理想化，这是由于一般说来，运放的输入电阻很大，开环增益也很大，输出电阻很小，可以将之视为理想化的，这样就能得到:开环电压增益A ud =∞；输入阻抗r i =∞；输出阻抗r o =0；带宽f BW =∞；失调与漂移均为零等理想化参数。 2.理想运放在线性应用时的两个重要特性 输出电压U O 与输入电压之间满足关系式：U O ＝A ud （U +－U －）,由于A ud =∞，而U O 为有限值，因此，U +－U －≈0。即U +≈U －，称为“虚短”。 由于r i =∞，故流进运放两个输入端的电流可视为零，即I IB ＝0，称为“虚断”,这说明运放对其前级吸取电流极小。 上述两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。 3. 运算放大器的应用 (1)比例电路 所谓的比例电路就是将输入信号按比例放大的电路，比例电路又分为反向比例电路、同相比例电路、差动比例电路。 (a) 反向比例电路 反向比例电路如图3所示，输入信号加入反相输入端: 图3反向比例电路电路图 对于理想运放，该电路的输出电压与输入电压之间的关系为： i 1 f O U R R U -=
集成运算放大器的基本应用
江西省电子信息技师学院 实验一：集成运算放大器的基本应用 一、实验目的 1、学习软件ISIS的使用方法。 2、学习集成运算放大器的基本应用设计。 二、软件使用有关说明 1、运行ISIS软件 2、界面熟悉 3、软件操作： （1）原理图放大和缩小：使用工具栏中的放大、缩小按钮；或采用鼠标滚轮来操作。
（2）删除一个元件或者连线：鼠标右键连续点两次目标。 （3）添加一个元件到原理图：选择DEVICE栏上的“P”按钮，找到元件作在的库，双击目标（object）内的元件名字，则可加入到待选栏里面。以后选择元件就在待选栏中鼠标左键单击一个元件名，在原理图区中鼠标左键单击则可加一个元件到原理图上。 （4）连线：如果要将两个元件连接起来，按如下操作 （5）添加节点： （6）修改元件参数：右键单击一个元件，变成红色后，左键单击即可出现属性框以修改相应属性。 三、实验原理 集成运算放大器可以作为一个器件构成各种基本功能的电路。这些基本电路又可以作为单元电路组成电子应用电路。 1．反相放大器 反相放大器是最基本的电路，如下图所示。
其闭环电压增益为： 输入电阻R i＝ R1 输出电阻R o≈ 0 平衡电阻R p = R1∥R F 反馈电阻R F值不能太大，否则会产生较大的噪声及漂移。取值应远大于信号源V i的内阻。若R F＝ R1则为反相器，可作为信号的极性转换电路。 2、同相放大器 同相放大器也是最基本的电路．如下图所示。 其闭环电压增益为： 输入电阻R i＝R IC 式中，R IC——运放本身同相端对地的共模输入电阻．一般为108Ω。 输出电阻R o≈ 0 平衡电阻R p = R1∥R F 同相放大器具有输入阻抗非常高，输出阻抗很低的特点．广泛用于前置放大级。 若R F＝ 0，R1≈∞ (开路)，则为电压跟随器。与晶体管电压跟随器(射极输出器)相比．集成运放的电压跟随器的输入阻抗更高．几乎不从信号源吸取电流；输出阻抗更小，可视作电压源，是较理想的阻抗变换器（跟随器）。 3．加法器 基本的加法器电路如下图所示。
运算放大器基本电路
一：比例运算电路定义：将输入信号按比例放大的电路，称为比例运算电路。分类：反向比例电路、同相比例电路、差动比例电路。（按输入信号加入不同的输入端分）比例放大电路是集成运算放大电路的三种主要放大形式(1)反向比例电路输入信号加入反相输入端,电路如图(1)所示:输出特性：因为：，所以：从上式我们可以看出：Uo与Ui是比例关系，改变比例系数，即可改变Uo的数值。负号表示输出电压与输入电压极性相反。反向比例电路的特点： 一：比例运算电路 定义：将输入信号按比例放大的电路，称为比例运算电路。 分类：反向比例电路、同相比例电路、差动比例电路。（按输入信号加入不同的输入端分） 比例放大电路是集成运算放大电路的三种主要放大形式 (1)反向比例电路输入信号加入反相输入端,电路如图(1)所示: 输出特性：因为：， 所以： 从上式我们可以看出：Uo与Ui是比例关系，改变比例系数，即可改变Uo的数值。负号表示输出电压与输入电压极性相反。 反向比例电路的特点： (1)反向比例电路由于存在"虚地",因此它的共模输入电压为零.即:它对集成运放的共模抑制比要求低 (2)输入电阻低:r i=R1.因此对输入信号的负载能力有一定的要求. (2)同相比例电路 输入信号加入同相输入端,电路如图(2)所示: 输出特性：因为：（虚短但不是虚地）；；
所以： 改变R f/R1即可改变Uo的值，输入、输出电压的极性相同 同相比例电路的特点： (1)输入电阻高；(2)由于(电路的共模输入信号高)，因此集成运放的共模抑制比要求高 (3)差动比例电路 输入信号分别加之反相输入端和同相输入端,电路图如图(3)所示: 它的输出电压为： 由此我们可以看出它实际完成的是：对输入两信号的差运算。二：和、差电路 (1)反相求和电路 它的电路图如图(1)所示:（输入端的个数可根据需要进行调整）其中电阻R'为: 它的输出电压与输入电压的关系为： 它可以模拟方程：。它的特点与反相比例电路相同。它可十
