欧姆定律试题和答案经典
欧姆定律知识练习题及详细解析
欧姆定律知识练习题及详细解析【典型例题】类型一、探究电流与电压、电阻的关系1.某小组在探究电流与电压关系时，得到的实验数据如下表：R=10Ω电压U/V 2 4 6电流I/A 0.2 0.4 0.6(1) 分析数据发现：在______时，______跟______成______(填“正”或“反”)比。
(2)在坐标纸上画出U-I关系图。
(3) 在本实验中，滑动变阻器的作用除了保护电路外，主要是__________________。
【思路点拨】本题是物理课上常用的控制变量法，注意不变量，也就是在一定的前提下，还要注意电压和电流的因果关系，所以在表达时需注意。
【答案】(1)电阻一定；导体中的电流；导体两端的电压；正；(2) 如图所示；(3)改变定值电阻两端的电压【解析】(1)注意：在回答结论时一定要说上前提条件即电阻不变。
由表格可知电流改变的倍数与电压改变的倍数相等，即正比例关系。
在结论中一定要说电流与电压成正比，而不能说反。
这是因为有电压才有电流，电压是因，电流是果，因此结论一定要说电阻一定时，电流和电压成正比。
(2)做图时，在坐标上描出对应的点连线即可以。
因为电压若为0，电流也为0，所以该图象过原点。
【总结升华】本题的主要意图是考查描点作图法、分析实验结论的能力以及滑动变阻器在电路中的作用．举一反三：【变式】（2014•大港区二模）某同学在探究“电阻上的电流跟两端电压的关系”时，利用如图所示电路，在a、b两点间分别接入定值电阻R1、R2，R1＞R2，通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个电阻的U-I 关系图象，图中能正确反映两个电阻大小关系的是（）【答案】B2. 小明同学，探究保持电压不变时，电流跟电阻的关系，得到的数据如下表。
电阻 5 6 1120 3（1）分析表中的数据，可以得出的结论【答案】（1）电压一定时，通过导体的电流与导体的电阻成反比（2）调节R′的阻值，保持电阻R两端电压不变【解析】（1）从表中的数据知在电压不变时，电阻增大到原来的几倍，电流就减小到原来的几分之一。
(物理)初三物理欧姆定律试题经典及解析
（物理）初三物理欧姆定律试题经典及解析一、欧姆定律选择题1．如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻Rx的阻值，同学们设计了如图所示四种电路（电源电压未知），其中不可行的方法有（）A. （1）（2）B. （1）（3）C. （2）（4）D. （2）（3）【答案】 B【解析】【解答】解：（1）开关S1闭合，S2断开时，R0和R x串联，电流表可以测出通过R x的电流I x；再S2闭合时为R x的简单电路，不能直接或间接测量出R x的电压，所以不能求出R x的电阻；（2）开关S0闭合，S接1时电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当S接2时电路为未知电阻R x的简单电路，电流表测通过R x的电流I x，根据R x= 求出电阻；（3）开关S0闭合，S接1时和S接2时电压表V的正负接线柱会连接错误，故无法测出正确的使用；（4）开关S1和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S1时，R0和R x串联，电压表直接测量R x两端的电压U x；根据串联电路中总电压等于各分电压之和求出定值电阻两端的电压U0=U﹣U x，根据I0= 求出通过定值电阻的电流即为通过R x电流，根据R x= 求出电阻．综上可知，B符合题意，ACD不符合题意．故答案为：B．【分析】在单表测量电阻的实验中，都会用到定值电阻，用串联电路的电流相等或并联电路的电压相等得出未知电阻的电流或电压，利用欧姆定律求电阻.2．如图所示电路，电源电压恒为4.5V，定值电阻R0的阻值为10Ω，滑动变阻器的最大阻值为30Ω，电阻箱R x最大阻值为999.9Ω，电流表量程为0～0.6A，电压表量程为0～3V．闭合开关S，下列说法正确的是（）A. S1、S2均向左闭合，R x允许接入电路的最大阻值为20ΩB. S1、S2均向右闭合，电路允许消耗的最大功率为2.7WC. S1向左、S2向右闭合，R x允许接入电路的最大阻值为60ΩD. S1向右、S2向左闭合，只调R x使电流表示数减半后其阻值一定大于原来的2倍【答案】 D【解析】【解答】解：⑴闭合开关S，S1、S2均向左闭合时，R0、R x、滑动变阻器串联，电压表测R x两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻最大且电压表的示数U x＝3V时，电阻箱R x接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，R0和滑动变阻器两端的电压之和：U0滑＝U﹣U x＝4.5V﹣3V＝1.5V，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I1＝＝＝0.0375A，R x允许接入电路的最大阻值：R x大＝＝＝80Ω，A不符合题意；⑵闭合开关S，S1、S2均向右闭合时，R0、R x、滑动变阻器串联，电压表测R0两端的电压，电流表测电路中的电流，当电压表的示数U0＝3V时，电路中的电流：I2＝＝＝0.3A，因串联电路中各处的电流相等，且电流表量程为0～0.6A，所以，电路中的最大电流为0.3A，则电路允许消耗的最大功率：P大＝UI2＝4.5V×0.3A＝1.35W，B不符合题意；⑶闭合开关S，S1向左、S2向右闭合时，R0、R x、滑动变阻器串联，电压表测R0和R x两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻最大且电压表的示数U0x＝3V时，电阻箱R x接入电路中的电阻最大，此时滑动变阻器两端的电压：U滑＝U﹣U0x＝4.5V﹣3V＝1.5V，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I3＝＝＝0.05A，则R0和R x的最大总阻值：R总＝＝＝60Ω，所以，R x允许接入电路的最大阻值：R x大′＝R总﹣R0＝60Ω﹣10Ω＝50Ω，C不符合题意；⑷闭合开关S，S1向右、S2向左闭合，R0、R x、滑动变阻器串联，电压表被短路，电流表测电路中的电流，设此时电路的总电阻为R总′＝R x+R0+R滑，即R x＝R总′﹣R0﹣R滑，只调R x使电流表示数减半时，电路的总电阻R总″＝R x′+R0+R滑，即R x′＝R总″﹣R0﹣R滑，由R＝可知，只调R x使电流表示数减半时，电路的总电阻R总″＝2（R x+R0+R滑），则R x′﹣R x＝（R总″﹣R0﹣R滑）﹣（R总′﹣R0﹣R滑）＝R总″﹣R总′＝2（R x+R0+R滑）﹣（R x+R0+R滑）＝R x+R0+R滑＞R x，所以，R x′＞2R x，即只调R x使电流表示数减半后其阻值一定大于原来的2倍，D符合题意。
欧姆定律计算题(典型--带答案)
欧姆定律计算题(典型--带答案)一、串联电路1.根据题意，可列出欧姆定律的式子：0.3 = (电源电压 - 12) / R10.5 = (电源电压 - 12 - R2) / R1解得电源电压为 18V，电阻R2的阻值为 6欧姆。
2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.24 = (20 - R1) * I7.2 = (20 - R1) * 0.24 + R1 * I解得电阻R1为 30欧姆，电源电压为 12V。
当滑动变阻器移到右端时，电流表的读数为 0A，电压表的读数为 4.8V。
3.根据题意，可列出欧姆定律的式子：0.2 = (6 - 10) / R1解得电阻R1为 20欧姆。
当滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数无法计算。
二、并联电路1.根据题意，可列出基尔霍夫电流定律和欧姆定律的式子：12 / (10 + R2) = I112 / (L1 + R2) = I2I1 + I2 = 12 / 7.5解得灯泡L2的电阻为 5欧姆，灯泡L1和L2中通过的电流为 0.8A，干路电流为 1.6A。
2.根据题意，可列出欧姆定律的式子：6 / R1 = 14.5 / (R1 + R2) = 1.5解得灯泡L1的电阻为6欧姆，灯泡L2的电阻为3欧姆。
三、取值范围1.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.5 = 36 / (R1 + 24)R1 = 48欧姆电流表最大读数为 0.6A，故 R2 最小为 6欧姆。
当 R2 取最小值时，电压表的读数为 9V。
2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.6 = (4.5 - R1) / R23 = 4.5 - R1 - 3R2解得滑动变阻器R2的变化范围为 0~3.5欧姆，当R2为8欧时，电流表的示数为 0.3A，电压表的示数为 2.4V。
四、电路变化题题目中未给出具体的电路图和问题，无法进行改写和解答。
物理欧姆定律题20套(带答案)及解析【可编辑全文】
可编辑修改精选全文完整版物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。
【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。
BCD不符合题意，A 符合题意。
(物理)物理部分电路欧姆定律题20套(带答案)及解析
（物理）物理部分电路欧姆定律题20套(带答案)及解析一、高考物理精讲专题部分电路欧姆定律1．如图1所示，水平面内的直角坐标系的第一象限有磁场分布，方向垂直于水平面向下，磁感应强度沿y 轴方向没有变化，与横坐标x 的关系如图2所示，图线是双曲线（坐标轴是渐进线）；顶角θ=45°的光滑金属长导轨 MON 固定在水平面内，ON 与x 轴重合，一根与ON 垂直的长导体棒在水平向右的外力作用下沿导轨MON 向右滑动，导体棒在滑动过程中始终保持与导轨良好接触．已知t=0时，导体棒位于顶角O 处；导体棒的质量为m=2kg ；OM 、ON 接触处O 点的接触电阻为R=0.5Ω，其余电阻不计；回路电动势E 与时间t 的关系如图3所示，图线是过原点的直线．求：（1）t=2s 时流过导体棒的电流强度I 2的大小； （2）1～2s 时间内回路中流过的电量q 的大小；（3）导体棒滑动过程中水平外力F （单位：N ）与横坐标x （单位：m ）的关系式． 【答案】（1）t=2s 时流过导体棒的电流强度I 2的大小为8A ； （2）1～2s 时间内回路中流过的电量q 的大小为6C ；（3）导体棒滑动过程中水平外力F 与横坐标x 的关系式为F=（4+4）N ．【解析】试题分析：（1）根据E —t 图像中的图线是过原点的直线特点 有：EI R=得：28I A =（2分） （2）可判断I —t 图像中的图线也是过原点的直线 （1分） 有：t=1s 时14I A =可有：122I I q I t t +=∆=∆（2分） 得：6q C =（1分）（3）因θ=45°，可知任意t 时刻回路中导体棒有效切割长度L=x （2分） 再根据B —x 图像中的图线是双曲线特点：Bx=1 有：()E BLv Bx v ==且2E t =（2分）可得：2v t =，所以导体棒的运动是匀加速直线运动，加速度22/a m s =（2分） 又有：()F BIL BIx Bx I 安===且I 也与时间成正比 （2分） 再有：F F ma -=安（2分）212x at =（2分） 得：44F x =+（2分）考点：本题考查电磁感应、图像、力与运动等知识，意在考查学生读图、试图的能力，利用图像和数学知识解决问题的能力．2．有三盘电灯L1、L2、L3，规格分别是“110V，100W”，“110V，60W”，“110V，25W”要求接到电压是220V的电源上，使每盏灯都能正常发光．可以使用一直适当规格的电阻，请按最优方案设计一个电路，对电阻的要求如何？【答案】电路如图所示，电阻的要求是阻值为806.7Ω，额定电流为A．【解析】将两个电阻较大的电灯“110V 60W”、“110V 25W”与电阻器并联，再与“110V100W”串连接在220V的电源上，电路连接如图所示，当左右两边的总电阻相等时才能各分压110V，使电灯都正常发光．由公式P=UI得L1、L2、L3的额定电流分别为：I1==A=A，I2==A=A，I3=A=A则通过电阻R的电流为 I=I1﹣I2﹣I3=A=AR==Ω=806.7Ω答：电路如图所示，电阻的要求是阻值为806.7Ω，额定电流为A．【点评】本题考查设计电路的能力，关键要理解串联、并联电路的特点，知道用电器在额定电压下才能正常工作，设计好电路后要进行检验，看是否达到题目的要求．3．图示为汽车蓄电池与车灯、小型启动电动机组成的电路，蓄电池内阻为0.05Ω，电表可视为理想电表。

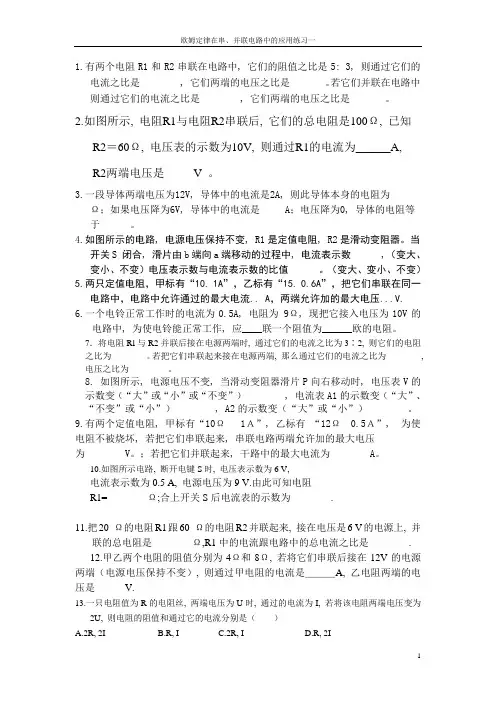

欧姆定律练习题及答案(经典)
1.有两个电阻R1和R2串联在电路中, 它们的阻值之比是5: 3, 则通过它们的电流之比是 , 它们两端的电压之比是。
若它们并联在电路中则通过它们的电流之比是 , 它们两端的电压之比是。
2.如图所示, 电阻R1与电阻R2串联后, 它们的总电阻是100Ω, 已知R2＝60Ω, 电压表的示数为10V, 则通过R1的电流为______A,R2两端电压是V 。
3.一段导体两端电压为12V, 导体中的电流是2A, 则此导体本身的电阻为Ω；如果电压降为6V, 导体中的电流是 A；电压降为0, 导体的电阻等于。
4.如图所示的电路, 电源电压保持不变, R1是定值电阻, R2是滑动变阻器。
当开关S 闭合, 滑片由b端向a端移动的过程中, 电流表示数 , （变大、变小、不变）电压表示数与电流表示数的比值。
（变大、变小、不变）5.两只定值电阻，甲标有“10. 1A”，乙标有“15. 0.6A”，把它们串联在同一电路中，电路中允许通过的最大电流.. A，两端允许加的最大电压...V. 6.一个电铃正常工作时的电流为0.5A, 电阻为 9Ω, 现把它接入电压为10V的电路中, 为使电铃能正常工作, 应____联一个阻值为______欧的电阻。
7．将电阻Rl与R2并联后接在电源两端时, 通过它们的电流之比为3∶2, 则它们的电阻之比为________。
若把它们串联起来接在电源两端, 那么通过它们的电流之比为________,电压之比为_________。
8. 如图所示, 电源电压不变, 当滑动变阻器滑片P向右移动时, 电压表V的示数变（“大”或“小”或“不变”） , 电流表A1的示数变（“大”、“不变”或“小”） , A2的示数变（“大”或“小”）。
9.有两个定值电阻, 甲标有“10Ω 1Ａ”, 乙标有“12Ω0.5Ａ”, 为使电阻不被烧坏, 若把它们串联起来, 串联电路两端允许加的最大电压为V。
；若把它们并联起来, 干路中的最大电流为A。
物理欧姆定律题20套(带答案)
物理欧姆定律题20套(带答案)一、欧姆定律选择题1．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A~0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（）A. 电子元件工作时，电阻保持不变B. 为使电子元件处于正常工作状态，变阻器的阻值范围应控制在12.5Ω~70ΩC. 当P在中点时，电子元件与滑动变阻器的电压之比为1︰1D. 电子元件处于正常工作状态时，电路消耗的最小功率为3.6W【答案】 B【解析】【解答】（1）从图象可知，电子元件的电阻是在变化的，故A错误；（2）电子元件处于正常工作状态时，电路电流最小为0.1A，电子元件两端的最小电压为2V，所以滑动变阻器两端的最大电压为U1=9V-2V=7V，此时滑动变阻器接入电路的电阻最大，R大===70Ω，电路电流最大为0.4A，电子元件两端的最大电压为4V，所以滑动变阻器两端的最小电压为U2=9V-4V=5V，滑动变阻器接入电路的电阻最小，R小===12.5Ω．所以滑动变阻器的阻值范围应控制在12.5欧～70欧，故B正确；（3）因为电子元件与滑动变阻器串联，通过的电流相等，所以电子元件与滑动变阻器串联两端的电压之比就等于两电阻之比，因无法判断电子元件与滑动变阻器电阻的大小关系，所以无法判断它们两端电压的关系，故C错误；（4）当电路消耗的功率最小时，电路电流最小，为I小=0.1A，电路消耗的最小功率P=UI小=9V×0.1A=0.9W，故D错误．故选B．【分析】（1）从图象可知，电流与电子元件两端的电压不是正比关系，电子元件处于正常工作状态时，电路消耗的最小功率根据公式P=UI可求．（2）当P在中点时，无法判断电子元件与滑动变阻器电阻的大小关系，根据电阻的分压特点可知无法确定当P在中点时电子元件与滑动变阻器的电压之比．（3）由图象可知，电路电流最小为0.1A，电流最大为0.4A，找到对应的电压，根据串联电路电压的规律求出滑动变阻器两端的电压，进一步求出滑动变阻器接入电路的电阻．2．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A. R1先后两次消耗的电功率之比为3：4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2= =10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1= =0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。
《欧姆定律》试卷及答案
（4）从记录表中看出，三次实验计算所得的电阻值不完全相同，其原
因是
。
物理 量 实验次数
电压 电流 电阻 V AΩ
1
2.0 0.20 10.0
2
2.5 0.24 10.4
3
2.8 0.26 10.6
图 11
被测电阻值RX =
四、计算题：（8＋8，共16分）
24、如图12所示电路，Ω，当滑动变阻器的滑片P移到 图 12
物理（第七章《欧姆定律》）
一、单项选择题（每小题3分，共30分）
1、对欧姆定律公式I＝U / R的理解，下面的哪一句话是错误的？ ( ) A．对某一段导体来说，导体中的电流跟它两端的电压成正比。 B．在相同电压的条件下，不同导体中的电流跟电阻成反比。 C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关。
∴U=U2=U1=12V . I2=U2/R2=12V/10Ω=1.2A （3）总电流I=I1＋I2=0.3A＋1.2A=1.5A （4）R=U/I=12V/1.2A=10Ω 答：（1）电阻R1两端电压是12V （2）通过电阻R2的电流是1.2A （3）通过电路的总电流是1.5A （4）电路的总电阻是10Ω
A．用湿布抹灯泡，电线
B．雷电天在高墙根下避雨
C．铁塔或高墙根下避雨
D．楼上安装避雷针
二、填空题（每空1分，共27分）
11、欧姆定律的数学表达式是
，公式中的三个物理量I、U、R的
单位分别是
、
、
。
12、三个阻值相等的电阻, 串联后的等效电阻是180Ω，那么, 它们并联
后的等效电阻
是 Ω。
13、有一根镍铬合金线，两端电压为6伏时，通过合金线的电流为0.3安，
高中物理部分电路欧姆定律题20套(带答案)
高中物理部分电路欧姆定律题20套(带答案)一、高考物理精讲专题部分电路欧姆定律1．在如图甲所示电路中，已知电源的电动势E＝6 V、内阻r＝1 Ω，A、B两个定值电阻的阻值分别为R A＝2 Ω和R B＝1 Ω，小灯泡的U－I图线如图乙所示，求小灯泡的实际电功率和电源的总功率分别为多少？【答案】0.75 W(0.70 W～0.80 W均算正确)；10.5 W(10.1 W～10.9 W均算正确)【解析】【详解】设小灯泡两端电压为U，电流为I，由闭合电路欧姆定律有E＝U＋（I+） (R A＋r)代入数据有U＝1.5－0.75I作电压与电流的关系图线，如图所示：交点所对应的电压U＝0.75 V(0.73 V～0.77 V均算正确)电流I＝1 A(0.96 A～1.04 A均算正确)则灯泡的实际功率P＝UI＝0.75 W(0.70 W～0.80 W均算正确)电源的总功率P总＝E（I+）＝10.5 W(10.1 W～10.9 W均算正确)2．为了检查双线电缆CE、FD中的一根导线由于绝缘皮损坏而通地的某处，可以使用如图所示电路。
用导线将AC、BD、EF连接，AB为一粗细均匀的长L AB=100厘米的电阻丝，接触器H可以在AB上滑动。
当K1闭合移动接触器，如果当接触器H和B端距离L1=41厘米时，电流表G中没有电流通过。
试求电缆损坏处离检查地点的距离（即图中DP的长度X）。
其中电缆CE=DF=L=7．8千米，AC、BD和EF段的电阻略去不计。
【答案】6.396km【解析】【试题分析】由图得出等效电路图，再根据串并联电路规律及电阻定律进行分析，联立可求得电缆损坏处离检查地点的距离．等效电路图如图所示：电流表示数为零，则点H和点P的电势相等。
由得，则又由以上各式得：X=6.396km【点睛】本题难点在于能否正确作出等效电路图，并明确表头电流为零的意义是两端的电势相等．3．如图25甲为科技小组的同学们设计的一种静电除尘装置示意图，其主要结构有一长为L、宽为b、高为d的矩形通道，其前、后板使用绝缘材料，上、下板使用金属材料．图25乙是该主要结构的截面图，上、下两板与输出电压可调的高压直流电源(内电阻可忽略不计)相连．质量为m、电荷量大小为q的分布均匀的带负电的尘埃无初速度地进入A、B两极板间的加速电场．已知A、B两极板间加速电压为U0，尘埃加速后全都获得相同的水平速度，此时单位体积内的尘埃数为n．尘埃被加速后进入矩形通道，当尘埃碰到下极板后其所带电荷被中和，同时尘埃被收集．通过调整高压直流电源的输出电压U 可以改变收集效率η（被收集尘埃的数量与进入矩形通道尘埃的数量的比值）．尘埃所受的重力、空气阻力及尘埃之间的相互作用均可忽略不计．在该装置处于稳定工作状态时：（1）求在较短的一段时间Δt 内，A 、B 两极板间加速电场对尘埃所做的功； （2）若所有进入通道的尘埃都被收集，求通过高压直流电源的电流； （3）请推导出收集效率η随电压直流电源输出电压U 变化的函数关系式． 【答案】（1）nbd ΔtqU 02qU m （2）02qU m（3）若y <d ，即204L U dU <d ，则收集效率η＝y d ＝2204L U d U (U < 2024d U L) ；若y ≥d 则所有的尘埃都到达下极板，收集效率η＝100% (U ≥2024d U L) 【解析】试题分析：（1）设电荷经过极板B 的速度大小为0v ，对于一个尘埃通过加速电场过程中，加速电场做功为00W qU =在t ∆时间内从加速电场出来的尘埃总体积是0V bdv t =∆ 其中的尘埃的总个数()0N nV n bdv t ==∆总故A 、B 两极板间的加速电场对尘埃所做的功()000W N qU n bdv t qU ==∆总 对于一个尘埃通过加速电场过程，根据动能定理可得20012qU mv = 故解得02qU W nbd tqU m=∆（2）若所有进入矩形通道的尘埃都被收集，则t ∆时间内碰到下极板的尘埃的总电荷量()0Q N q nq bdv t ∆==∆总通过高压直流电源的电流002qU QI nQbdv t m∆===∆ （3）对某一尘埃，其在高压直流电源形成的电场中运动时，在垂直电场方向做速度为0v 的匀速直线运动，在沿电场力方向做初速度为0的匀加速直线运动 根据运动学公式有：垂直电场方向位移0x v t =，沿电场方向位移212y at =根据牛顿第二定律有F qE qU am m md ===距下板y处的尘埃恰好到达下板的右端边缘，则x=L解得24L UydU=若y d<，即24L UddU<，则收集效率22224()4d Uy L UUd d U Lη==<若y d≥，则所有的尘埃都到达下极板，效率为100％224()d UUL≥考点：考查了带电粒子在电场中的运动【名师点睛】带电粒子在电场中的运动，综合了静电场和力学的知识，分析方法和力学的分析方法基本相同．先分析受力情况再分析运动状态和运动过程（平衡、加速、减速，直线或曲线），然后选用恰当的规律解题．解决这类问题的基本方法有两种，第一种利用力和运动的观点，选用牛顿第二定律和运动学公式求解；第二种利用能量转化的观点，选用动能定理和功能关系求解4．一台电动机额定电压为220V，线圈电阻R=0．5Ω，电动机正常工作时通过电动机线圈的电流为4A，电动机正常工作10s，求：（1）消耗的电能．（2）产生的热量．（3）输出的机械功率．【答案】（1）消耗的电能为8800J；（2）产生的热量为80J；（3）输出的机械能为8720J．【解析】试题分析：（1）电动机额定电压为220V，电流为4A，电动机正常工作10s，消耗的电能：W=UI t=220×4×10=8800J；（2）产生的热量：Q=I2Rt=42×0．5×10=80J；（3）根据能量守恒定律，输出的机械能为：E机=W﹣Q=8800﹣80=8720J；考点：电功、电功率．5．如图所示电路中，灯L标有“6V，3W”，定值电阻R1=4Ω，R2=10Ω，电源内阻r=2Ω，当滑片P滑到最下端时，理想电流表读数为1A，此时灯L恰好正常发光，试求：（1）滑线变阻器最大值R；（2）当滑片P 滑到最上端时，电流表的读数 【答案】 【解析】试题分析：（1）灯L 的电阻为：R L =LLP U 2=12Ω当P 滑到下端时，R 2被短路，灯L 与整个变阻器R 并联，此时灯正常发光，通过灯L 的电流为：I L =LLU P =0．5A 通过变阻器R 的电流为：I R =I A -I L =1A-0．5A=0．5A 则I R =I L ，即得滑线变阻器最大值为：R=R L =12Ω （2）电源电动势：1()12V L LRR E I R r R R =++=+=当P 滑到上端时，灯L 、变阻器R 及电阻R 2都被短路，此时电流表的读数为：I′=r R E+=2A 考点：【名师点睛】闭合电路的欧姆定律6．对于同一物理问题，常常可以从宏观与微观两个不同角度进行研究，找出其内在联系，从而更加深刻地理解其物理本质．一段横截面积为S 、长为l 的直导线，单位体积内有n 个自由电子，一个电子电量为e ．该导线通有恒定电流时，导线两端的电势差为U ，假设自由电子定向移动的速率均为v ． （1）求导线中的电流I ；（2）所谓电流做功，实质上是导线中的恒定电场对自由电荷的静电力做功．为了求解在时间t 内电流做功W 为多少，小红和小明给出了不同的想法：小红记得老师上课讲过，W =UIt ，因此将第（1）问求出的I 的结果代入，就可以得到W 的表达式．但是小红不记得老师是怎样得出W =UIt 这个公式的．小明提出，既然电流做功是导线中的恒定电场对自由电荷的静电力做功，那么应该先求出导线中的恒定电场的场强，即=U E l ，设导体中全部电荷为q 后，再求出电场力做的功=UW qEvt q vt l=，将q 代换之后，小明没有得出W =UIt 的结果．请问你认为小红和小明谁说的对？若是小红说的对，请给出公式的推导过程；若是小明说的对，请补充完善这个问题中电流做功的求解过程．（3）为了更好地描述某个小区域的电流分布情况，物理学家引入了电流密度这一物理量，定义其大小为单位时间内通过单位面积的电量．若已知该导线中的电流密度为j ，导线的电阻率为ρ，试证明：Uj lρ=． 【答案】（1）I neSv =（2）见解析（3）见解析【解析】（1）电流定义式QI t=，在t 时间内，流过横截面的电荷量Q nSvte =，因此I neSv =； （2）小红和小明说的都有一定道理a.小红说的对．由于QI t=，在t 时间内通过某一横截面的电量Q =It ，对于一段导线来说，每个横截面通过的电量均为Q ，则从两端来看，相当于Q 的电荷电势降低了U ，则W QU UIt ==．b.小明说的对．恒定电场的场强UE l=，导体中全部电荷为q nSle =， 电场力做的功=U UW qEvt qvt nSel vt nSevUt l l===； 又因为I neSv =，则W UIt =．（3）由欧姆定律：、U IR =，、由电阻定律：lR Sρ=； 则l U I S ρ=，则U I l Sρ=； 由电流密度的定义：Q Ij St S==； 故Uj lρ=；7．如图所示，P 是一个表面镶有很薄电热膜的长陶瓷管，其长度为L ，直径为D ，镀膜的厚度为d .管两端有导电金属箍M 、N .现把它接入电路中，测得它两端电压为U ，通过它的电流为I .则金属膜的电阻为多少？镀膜材料的电阻率为多少？【答案】U IU Dd IL π【解析】 【详解】根据欧姆定律得，金属膜的电阻U R I=． 由于金属膜的厚度很小，所以，在计算横截面积时，近似的计算方法是：若将金属膜剥下，金属膜可等效为长为L ，宽为πD （周长），高为厚度为d 的长方体金属膜的长度为L ，横截面积s =πDd ;根据LR sρ=，求得 Rs DdU L ILπρ==.【点睛】解决本题的关键掌握欧姆定律的公式和电阻定律的公式，并能灵活运用．8．如图所示，A 为电解槽，M 为电动机，N 为电炉子，恒定电压U ＝12V ，电解槽内阻R A ＝2Ω，当S 1闭合，S 2、S 3断开时，电流表示数为6A ；当S 2闭合，S 1、S 3断开时，电流表示数为5A ，且电动机输出功率为35W ；当S 3闭合，S 1、S 2断开时，电流表示数为4A ．求：(1)电炉子的电阻及发热功率； (2)电动机的内阻；(3)在电解槽工作时，电能转化为化学能的功率为多少． 【答案】(1)2 Ω 72 W (2)1 Ω (3)16 W 【解析】试题分析：（1）电炉子为纯电阻元件，由欧姆定律U I R= 得12UR I ==Ω 其发热功率为：1126?W=72?W R P UI ==⨯ （2）电动机为非纯电阻元件，由能量守恒定律得222M UI I r P =+输出所以2221M UI P r I -==Ω输出（3）电解槽工作时，由能量守恒定律得：23316?W A P UI I r =-=化考点：闭合电路欧姆定律点评：注意纯电阻电路与非纯电阻电路在的区别9．用一个标有额定电压为12V 的灯泡做实验，测得灯丝电阻随灯泡两端电压变化关系图线如图所示，求：（1）设灯丝电阻与绝对温度成正比，室温为300K ，求正常发光条件下灯丝的温度。
物理欧姆定律专题练习(及答案)含解析精选全文
可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欧姆定律试题和答案经典一、欧姆定律选择题1．如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻Rx的阻值，同学们设计了如图所示四种电路（电源电压未知），其中不可行的方法有（）A. （1）（2）B. （1）（3）C. （2）（4）D. （2）（3）【答案】 B【解析】【解答】解：（1）开关S1闭合，S2断开时，R0和R x串联，电流表可以测出通过R x的电流I x；再S2闭合时为R x的简单电路，不能直接或间接测量出R x的电压，所以不能求出R x的电阻；（2）开关S0闭合，S接1时电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当S接2时电路为未知电阻R x的简单电路，电流表测通过R x的电流I x，根据R x= 求出电阻；（3）开关S0闭合，S接1时和S接2时电压表V的正负接线柱会连接错误，故无法测出正确的使用；（4）开关S1和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S1时，R0和R x串联，电压表直接测量R x两端的电压U x；根据串联电路中总电压等于各分电压之和求出定值电阻两端的电压U0=U﹣U x，根据I0= 求出通过定值电阻的电流即为通过R x电流，根据R x= 求出电阻．综上可知，B符合题意，ACD不符合题意．故答案为：B．【分析】在单表测量电阻的实验中，都会用到定值电阻，用串联电路的电流相等或并联电路的电压相等得出未知电阻的电流或电压，利用欧姆定律求电阻.2．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．3．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是（）A. I2=I1、U2＜U1B. I2＞I1、U2=U1C. I2＞I1、U2＞U1D. I2＜I1、U2＜U1【答案】C【解析】【解答】解：当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压U1，电流表测电路中的电流I1；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压U2，电流表测电路中的电流I2；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变小，由I= 可知，电路中的电流变大，即电流表的示数变大，则I2＞I1，故AD错误；由U=IR可知，R2两端的电压变大，即电压表的示数变大，则U2＞U1，故B错误、C正确．故选C．【分析】当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压，电流表测电路中的电流，根据电阻的串联判断电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，然后得出答案．4．甲、乙两个小灯泡上分别标有“6V 3W”和“4V 2W”字样，现在把它们按不同方式接在不同电路中（不考虑灯丝电阻的变化），下列判断错误的是（）A. 若把它们并联在4V电路中，乙灯正常发光B. 若把它们并联在4V电路中，甲灯比乙灯亮C. 若把它们串联在10V电路中，两灯都可以正常发光D. 若把它们串联在10V电路中，甲灯比乙灯亮【答案】 B【解析】【解答】解：由P＝UI可得，两灯泡的额定电流分别为：I甲＝＝＝0.5A，I乙＝＝＝0.5A，由I＝可得，两灯泡的电阻分别为：R甲＝＝＝12Ω，R乙＝＝＝8Ω。
AB、两灯泡并联在4V电路中时，因并联电路中各支路两端的电压相等，且额定电压下灯泡正常发光，所以，只有乙灯泡能正常发光，其实际功率为P乙实＝P乙＝2W；甲灯泡不能正常发光，其实际功率为P甲实＝＝≈1.33W＜P乙实，所以乙灯比甲灯亮，A不符合题意，B错误，符合题意；CD、两灯泡串联在10V电路时，两灯的总电阻为R＝R甲+R乙＝12Ω+8Ω＝20Ω，此时电路中的电流为I串＝＝＝0.5A，因串联电路中各处的电流相等，且此时的电流与两灯泡的额定电流相等，所以，两灯泡可以同时正常发光；此时两灯实际功率都等于各自的额定功率，因为P甲＞P乙（即3W＞2W），所以甲灯较亮，C、D不符合题意。
故答案为：B。
【分析】结合小灯泡的铭牌，根据P=UI是求出额定电流，根据I＝求出两灯泡的电阻；两灯泡并联时它们两端的电压相等，两灯泡两端的电压和额定电压相等时正常发光，否则不能正常发光；两灯泡串联时通过它们的电流相等，且两灯泡的额定电流相等，实际电流等于额定电流时才能正常发光.5．如图所示，电源电压不变，下列说法正确的是（）A. 只闭合S1，将P向左移动，电流表示数变小，电压表示数变大B. 闭合S1、S2，断开S3，将P向左移动，R1消耗的功率增大C. 开关都闭合，将P向左移动，电压表的示数为零，电流表示数变小D. 开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小【答案】B【解析】【解答】解A只闭合S1， R1、R2串联，电压表测R2电压， P向左移动，R2电阻变小，总电阻变小，电流变大，根据串联电路的分压规律知电压表示数变小，A不符合题意；（2）闭合S1、S2，断开S3， R1与灯并联后与R2串联，将P左移，R2电阻变小，根据分压原理，R2的电压变小，根据串联电路电压的规律，并联部分的电压变大，根据P＝，R1消耗的功率增大，B符合题意；（3）（4）开关都闭合，R2短路,所以滑片移动对电路无影响CD不符合题意。
故答案为：B.【分析】分析开关在不同状态下电路结构，结合串联电路特点和欧姆定律分析判断将P向左移动时两电表变化量比值的变化情况；由并联电路特点、欧姆定律和电功率公式分析判断电表示数及两者功率变化.6．灯L1标有“6V 6W”字样，灯L2标有“12V 12W”字样，将L1、L2连成如图所示电路，闭合开关S，两灯都能发光，则（）A. 灯L2比L1亮B. 灯L1、L2实际电压之比为1：2C. 若一电表示数突然减小，另两电表示数不变，则可能是灯L2灯丝断了D. 若将灯L1、L2串联后接入电路，两灯都能发光，则实际功率之比为1：2【答案】 D【解析】【解答】解：由P=可知，灯泡电阻：R1===6Ω，R2===12Ω；由图示电路图可知，两灯泡并联，电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流；A、两灯泡并联，灯泡两端电压U相等，R1＜R2，由P=可知：P1＞P2，灯L1比L2亮，故A错误；B、两灯泡并联，它们两端的电压相等，灯泡实际电压之比为1：1，故B错误；C、电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流，如果灯L2灯丝断了，通过L2的电流为零，两电流表示数都变小，电压表示数不变，不符合题意，故C错误；D、若将灯L1、L2串联后接入电路，通过两灯泡的电流I相等，两灯都能发光，则实际功率之比：===，故D正确；故选D．【分析】已知灯泡额定电压与额定功率，应用电功率公式求出灯泡的电阻，然后应用串并联电路特点与电功率公式比较灯泡实际功率大小，再分析答题．7．在如图所示的电路中，电源电压保持不变，开关S1、S2均闭合，电路正常工作。
当开关S2由闭合到断开时，电路中（）A. 电压表V的示数变小B. 电流表A1的示数变大C. 电压表V的示数与电流表A的示数的比值变大D. 电压表V的示数与电流表A的示数的乘积变大【解析】【解答】根据电路图电路并联，S1在干路上，当断开开关，电路断开，电压表示数为0，电流表为0，A符合题意，BCD不符合题意。
故答案为：A.【分析】当电路中的开关断开时，电流断开，电表示数为0.8．如图所示电路中，电源电压不变，开关S闭合，滑动变阻器滑片向右移动时，电流表和电压表的示数将（）A. 电流表的示数变大，电压表的示数变大B. 电流表的示数变小，电压表的示数不变C. 电流表的示数变大，电压表的示数不变D. 电流表的示数变小，电压表的示数变小【答案】 D【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流，电压表测灯泡亮度的电压，开关S闭合，滑动变阻器滑片向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由I= 可知，电路中的电流变小，即电流表的示数变小，AC不符合题意；由U=IR可知，灯泡两端的电压变小，即电压表的示数变小，B不符合题意，D符合题意．故答案为：D．【分析】由图可知，电路串联，电压表测量灯泡分压，滑片右移电阻变大，电流变小，灯泡分压减小.9．如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光，灯L的电阻会随电流变化,如果将滑动变阻器的滑片P向右滑动,电压表的示数和灯正常发光时示数相同,则下列说法中正确的是（）A. 灯L变暗，灯两端电压变小B. 灯L变暗，灯的实际功率变小C. 灯L变亮，灯两端电压变大D. 灯L变亮，灯的实际功率变大【解析】【解答】将滑动变阻器的滑片P向右滑动时，接入电路的电阻变大，电路的总电阻变大；根据可知，电路中的电流变小；根据可知，灯泡两端的电压变小，由可知，灯泡的实际功率变小，故灯泡变暗。
故答案为：A【分析】灯泡和滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测量电路的电流；根据滑片的移动判断接入电路电阻的变化和电路总电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端电压的变化，根据P=I2R可知灯泡实际功率的变化和灯泡亮暗的变化，根据串联电路的电压特点可知电压表示数的变化.10．如图所示的电路中，电源电压和灯泡电阻都保持不变．当滑动变阻器的滑片P由中点向右移动时，下列判断正确的是（）A. 电流表和电压表的示数都增大B. 电流表和电压表的示数都减小C. 电流表示数减小，电压表示数不变，变阻器功率变小D. 电流表示数减小，电压表示数变大，灯泡功率不变【答案】C【解析】【解答】如图灯泡与滑动变阻器并联，电流表测量滑动变阻器的电流，电压表测量电源电压，利用欧姆定律和电功率的知识解答。
