建筑制图基础
建筑制图基础练习题及答案
建筑制图基础练习题及答案一、填空题1、按照建筑制图标准规定，图纸幅面是指图纸本身的大小规格。
A0图纸的图幅b×l== 841×1189 ,图框线与图幅线之间的间隔a为 25 ,c为10 。
2、图样的比例为图形与实物相对应的线性尺寸之比；图纸上的尺寸，应以尺寸数字为准，不得从图样上直接量取。
3、尺寸单位除标高及总平面是以米为单位外，其他必须以毫米为单位。
角度的尺寸线应以圆弧表示。
4、尺寸应尽量布置在投影图的轮廓之外，并位于两个投影之间。
同方向的尺寸可以组合起来，排成几道，小尺寸在内，大尺寸在外，相互间平行、等距，距离约为 7～10 mm。
5、剖视图分为全剖视图、半剖视图、局部剖视图，它的剖切方法有单一剖切面剖切、阶梯剖、旋转剖；断面图包括移出断面图、重合断面图和中断断面图。
6、剖视图的剖切符号表示剖切面的起、迄、转折位置及投射方向。
剖切符号由剖切位置线和剖视方向线组成，他们分别用长度为 6～10 毫米和 4～6 毫米的粗实线来表示。
二、简答题：1、按照《房屋建筑统一制图标准（GB/T50001-2001）》规定，尺寸包括哪些内容？各部分的绘图规定是什么？尺寸的排列与布置有什么要求？答：一个完整的尺寸包括：尺寸界线、尺寸线、尺寸起止符号和尺寸数字。
各部分的绘图规定：（1）尺寸界线用细实线画，应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2mm—3 mm；（2）尺寸线用细实线画，应与被注长度平行，其两端不宜超出尺寸界线；（3）尺寸起止符号应用中粗斜短线画，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为2 mm —3mm。
对于以圆弧为尺寸界线的起止符号，宜用箭头。
（4）尺寸数字应依据其方向注写在靠近尺寸线的上方中部。
尺寸数字的长度单位，通常除高程及总平面图上以米（m）为单位外，其他都以毫米（mm）为单位。
尺寸的排列与布置要求：画在图样外围的尺寸线，与图样最外轮廓线的距离不宜小于10 mm；平行排列的尺寸线间距为7 mm～10 mm，且应保持一致；互相平行的尺寸线，应从被注轮廓线按小尺寸近、大尺寸远的顺序整齐排列。
建筑制图基础

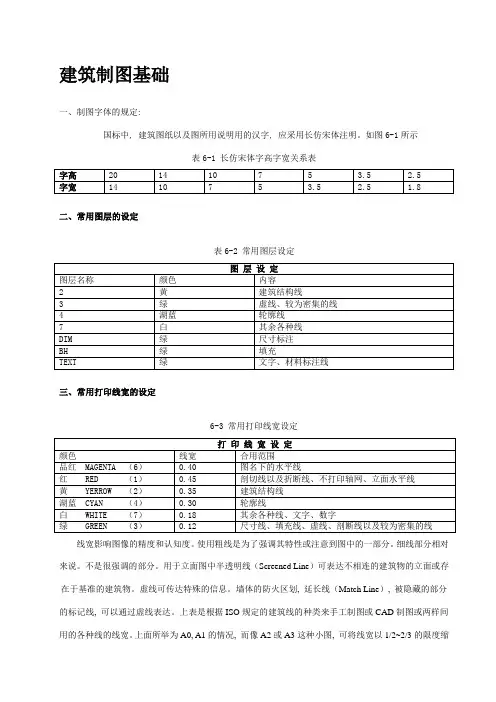

建筑制图基础一、制图字体的规定:国标中, 建筑图纸以及图所用说明用的汉字, 应采用长仿宋体注明。
如图6-1所示表6-1 长仿宋体字高字宽关系表二、常用图层的设定表6-2 常用图层设定三、常用打印线宽的设定6-3 常用打印线宽设定线宽影响图像的精度和认知度。
使用粗线是为了强调其特性或注意到图中的一部分。
细线部分相对来说。
不是很强调的部分。
用于立面图中半透明线（Screened Line）可表达不相连的建筑物的立面或存在于基准的建筑物。
虚线可传达特殊的信息。
墙体的防火区划, 延长线（Match Line）, 被隐藏的部分的标记线, 可以通过虚线表达。
上表是根据ISO规定的建筑线的种类来手工制图或CAD制图或两样间用的各种线的线宽。
上面所举为A0, A1的情况, 而像A2或A3这种小图, 可将线宽以1/2~2/3的限度缩小来使用。
如表6-4所示表6-4 线宽及线宽推荐用图一览表四、一般常用线形（Common Line Types）下面的规则合用于所有范畴和任何图形中。
如表6-5所示⑴指引线在图中起到连接注释、标注、标记的作用。
指引线用箭头指向要表达的标示项。
指引线应用直线或曲线统一且一贯地绘制。
为了避免阅读图时误解的现象, 指引线不得相交。
指引线从注释的右侧上或左侧上开始。
⑵剖面线（Break Line）用于表达两个部分间的划分。
举例说就是表达连接上下层的停车场的出入口或表达像楼梯之类的倾斜面的平断面的缎面或表达输送管、梯子等太长不能所有被表达或像梯子等这种反复出现的这些详图。
但是, 详图中表达特性的部分绝对不可以省略。
⑶中心线是表达柱的中心或梁、壁、过道等的中心线。
一般用点滑线表达。
⑷标注线是以定义要标注尺寸的对象的头跟尾的细线（Thin Line）来表达。
终止符（Terminator）对的的标在标注线和辅助线的交点处。
根据UDS的标准应使用标注线（Tick Line）且要表达方向一致, 但是, 应根据状况来推断是否采用不同方向的标记（Dot）。
第一章建筑制图基础知识
1.2 仪器绘图常用工具
图1.14 铅芯的长度及形状
1.2 仪器绘图常用工具
（6）曲线板 曲线板是用于画非圆曲线的工具，用曲线板画曲线的方
法如图1.15所示。 如图1.15（a）所示，先将曲线上的点用铅笔轻轻连成曲线
1.1 基本制图标准
图1.7 尺寸的布置
1.1 基本制图标准
1.1.6.3 尺寸标注的其他规定
尺寸标注的其他规定可参阅表1.7所示的例图。 表1.7 尺寸标注示例
1.1 基本制图标准
1.1 基本制图标准
1.1 基本制图标准
1.1 基本制图标准
1.2 仪器绘图常用工具
1.2.1 仪器绘图常用工具 （1）图板、丁字尺和三角板
1.1 基本制图标准
图1.2 制图作业的标题栏
1.1 基本制图标准
1.1.2 图线及画法
1.1.2.1 线宽与线型
画在图纸上的线条称为图线。任何工程图样都是采用不同 的线型与线宽的图线绘制而成的。制图中线型一般可分为实线、 虚线、单点长画线、双点长画线、折断线和波浪线六种。其中， 实线、虚线和点画线又分为粗、中粗、细三种线宽。 建筑工程制图中的各类图线的线型、线宽、用途如表1.2所示 。
1.1 基本制图标准
图1.4 比例的注写
1.1 基本制图标准
1.1.5 常用建筑材料图例
当建筑物或建筑配件被剖切时，通常在图样中的断面轮 廓线内应画出建筑材料图例，表1-7（详见P6）中列出了 GB/T 50001－2001中所规定的部分常用建筑材料图例，其余 可查阅该标准。在GB/T 50001－2001中只规定了常用建筑材 料图例的画法，对其尺度比例不作具体规定，绘图时可根据 图样大小而定。
国开作业《建筑制图基础》学习过程表现参考36
建筑制图基础学习心得1、基础很重要实践证明，“图板”绘图能力是绘图能力的基础，学习工程制图，需要一定的画法几何的知识和能力，需要一定的识图能力，尤其是几何作图能力，一般来说，我所在的班级中，《工程制图》水平好的学员，学起来较容易些，效果较好!2、循序渐进整个学习过程应采用循序渐进的方式，先了解计算机绘图的基本知识，如相对直角坐标和相对极坐标等，使自己能由浅入深，由简到繁地掌握AutoCAD 2000的使用技术。
3、学以致用在学习AutoCAD 2000时始终要与实际应用相结合，不要把主要精力花费在各个命令孤立地学习上;要把学以致用的原则贯穿整个学习过程，以使自己对绘图命令有深刻和形象的理解，有利于培养自己应用AutoCAD 2000独立完成绘图的能力。
4、熟能生巧配套的《计算机绘图习题集》作为上机实验书，它能使我们更加深入解、熟练AutoCAD 2000的命令。
要强迫自己做几个综合实例，分别详细地进行图形的绘制，使自己可以从全局的角度掌握整个绘图过程，力争使自己学习完AutoCAD 2000课之后就可以投身到实际的工作中去。
掌握技巧1、常见问题要弄懂(1)同样画一张图，有的同学画的大小适中，有的同学画的图形就很小，甚至看不见，这是为什么?这是因为绘图区域界限的设定操作没有做，或虽用LIMITS命令进行了设定，但忘记了用ZOOM命令中的ALL选项对绘图区重新进行规整。
绘图区域的设定是根据实际的绘图需要来进行的。
(2)有同学用线型名称为“HIDDEN”的线型画线段，但发现画出的线段看上去像是实线，这是什么原因引起的?这是“线型比例”不合适引起的，也就是说“线型比例”太大，也可能是太小。
解决问题的是将线型管理器对话框打开，修改其“全局比例因子”至合适的数值即可。
(3)在进行尺寸标注以后，有时发现不能看到所标注的尺寸文本，这是什么原因引起的?这是因为尺寸标注的整体比例因子设置得太小，将尺寸标注方式对话框打开，修改其数值变大即可。
建筑制图基础
建筑剖面图的图示内容
建筑剖面图的图示内容主要包括：剖 切位置、剖切线、剖切面、建筑物内 部结构和构造、楼层高度、门窗位置 和尺寸等。
建筑剖面图还需要标注尺寸、标高、 材料等详细信息，以便更好地了解建 筑物的内部结构和空间关系。
建筑剖面图的绘制方法与步骤
绘制剖切面
绘制剖切线
根据剖切位置，绘制出准确的剖 切线，确定剖切面的大小和位置。
建筑制图包括平面图、立面图、剖面图、透视图等多种类型，每种类型都有其特定的表达方式和应用 场景。
建筑制图的历史与发展
早期的建筑制图比较简单，主要用于记录和传达建筑的外观 和结构。随着科技的发展和人们对建筑要求的提高，建筑制 图的技术和表达方式也在不断进步。
如今，计算机辅助设计（CAD）技术的应用使得建筑制图更加 精确和高效，同时也出现了三维建模、虚拟现实等新型的表达 方式，使得建筑师能够更加直观地展示其设计理念。
06
建筑详图的绘制
建筑详图的概念与作用
概念
建筑详图是建筑图纸中的一种，用于详细表示建筑物的 某一部分或某几部分，以供施工、安装、预算等环节使 用。
作用
建筑详图是建筑施工图的重要组成部分，它能够详细表 达建筑物的细部构造、材料做法、尺寸标注等信息，为 施工方提供准确的施工依据，同时也有助于预算人员准 确计算工程造价。
预埋件和预留孔
建筑详图需要标明建筑物中的预埋件、预 留孔的位置和规格，以便施工时进行预留 或预埋。
建筑详图的绘制方法与步骤
准备工作
在绘制建筑详图之前，需要先了解建 筑物的构造和设计要求，收集相关资 料和规范。
选择比例
根据需要选择适当的比例尺，以便在 图纸上准确表示建筑物的细部构造。
绘制底图
建筑制图与识图__教案
建筑制图与识图__教案第一章：建筑制图基础1.1 学习目标：了解建筑制图的基本概念、规范和标准，掌握建筑制图的基本原理和方法。
1.2 教学内容：1.2.1 建筑制图的概念与意义1.2.2 建筑制图的规范和标准1.2.3 建筑制图的基本原理1.2.4 建筑制图的方法与步骤1.3 教学活动：1.3.1 讲解建筑制图的基本概念和意义1.3.2 介绍建筑制图的规范和标准1.3.3 演示建筑制图的基本原理和方法1.3.4 引导学生进行建筑制图的实践操作第二章：建筑图纸的分类与作用2.1 学习目标：了解建筑图纸的分类和作用，掌握各种图纸的编制方法和技巧。
2.2 教学内容：2.2.1 建筑图纸的分类2.2.2 建筑图纸的作用2.2.3 各种图纸的编制方法和技巧2.3 教学活动：2.3.1 讲解建筑图纸的分类和作用2.3.2 介绍各种图纸的编制方法和技巧2.3.3 引导学生进行建筑图纸的实践绘制第三章：建筑制图符号与标注3.1 学习目标：了解建筑制图符号的种类和用法，掌握建筑标注的基本原则和方法。
3.2 教学内容：3.2.1 建筑制图符号的种类和用法3.2.2 建筑标注的基本原则和方法3.3 教学活动：3.3.1 讲解建筑制图符号的种类和用法3.3.2 介绍建筑标注的基本原则和方法3.3.3 引导学生进行建筑标注的实践操作第四章：建筑立面图与剖面图的绘制4.1 学习目标：了解立面图和剖面图的定义和作用，掌握立面图和剖面图的绘制方法和技巧。
4.2 教学内容：4.2.1 立面图的定义和作用4.2.2 剖面图的定义和作用4.2.3 立面图和剖面图的绘制方法和技巧4.3 教学活动：4.3.1 讲解立面图和剖面图的定义和作用4.3.2 介绍立面图和剖面图的绘制方法和技巧4.3.3 引导学生进行立面图和剖面图的实践绘制第五章：建筑平面图与立面图的综合应用5.1 学习目标：了解建筑平面图和立面图的关系，掌握平面图和立面图的综合应用方法和技巧。
国家开放大学《建筑制图基础》形考作业答案
国家开放大学《建筑制图基础》形考作业答案一、根据立体图中各点的空间位置，绘制它们的投影图。
绘图过程如下：从立体图中1:1测量X、Y、Z坐标，然后绘制A、B、C、D四点的三视图。
二、已知A、B、C三点的两面投影，求出第三视图，并绘制立体图。
绘图过程如下：从三视图中1:1测量X、Y、Z 坐标，然后绘制A、B、C三点的立体图。
三、已知点B在点A的左侧25mm，下方10mm，前方18mm，求出B点的三面投影。
并完成A点的第三投影。
绘图过程如下：从三视图中1:1测量B点与A点的X、Y、Z坐标差(△X=25mm；△Z=10mm；△Y=18mm)，然后绘制A、B两点的三面投影图。
四、绘制直线的第三视图，判断各直线对投影面的相对位置，并标出各特殊位置直线对投影面倾角的实际大小。
详见教材第43页表3-2.五、绘制平面的第三视图，判断各平面对投影面的相对位置，并标出各特殊位置平面对投影面倾角的实际大小。
详见教材第58页表3-4.六、在三角形ABC内选取一点D，使其距H面12mm，距V面20mm。
七、在三角形ABC内绘制一条距离V面15mm的正平线。
八、完成五边形的正面投影（已知AB为侧平线）。
绘图方法为在平面内使用辅助线法解题。
九、在AB线段上选取一点C，使得AC︰CD=2︰3.十、已知C点在AB线段上，求C点的水平投影(使用两种方法)。
十一、已知M、N两点在ABC平面上，求它们的第二投影。
十二、已知AB、CD两直线相交于K点，求AB直线的正面投影。
十三、已知AB线段的正面投影和对V面的倾角β=30°，补全其水平投影。
十四、求点A到直线CD的垂直距离。
十五、求直线AB与P面的交点，并判断直线AB的可见性。
十六、求直线MN与ABC平面的交点，并判断直线MN 的可见性。
一、求六棱柱表面A点、B点的三面投影。
二、求下列曲面立体的第三面投影及其表面上各已知点和直线的三面投影。
三、完成被切割的平面立体的三面投影。
四、完成被切割的曲面立体的三面投影。
cad建筑制图完整教案
CAD建筑制图完整教案第一章：CAD建筑制图基础1.1 教学目标了解CAD建筑制图的基本概念和术语熟悉CAD建筑制图的操作界面和基本工具掌握CAD建筑制图的基本操作技巧1.2 教学内容CAD建筑制图简介CAD建筑制图的操作界面基本绘图工具的使用基本编辑工具的使用视图控制和图层管理1.3 教学步骤导入CAD建筑制图的基本概念和术语演示CAD建筑制图的操作界面和基本工具练习使用基本绘图工具和编辑工具讲解视图控制和图层管理的方法1.4 练习与作业绘制简单的建筑平面图熟悉并掌握基本绘图工具和编辑工具的使用第二章：建筑平面图的绘制2.1 教学目标了解建筑平面图的基本概念和绘制方法熟悉建筑平面图的标注和符号掌握建筑平面图的绘制技巧2.2 教学内容建筑平面图的基本概念和绘制方法建筑平面图的标注和符号建筑平面图的绘制技巧2.3 教学步骤导入建筑平面图的基本概念和绘制方法演示建筑平面图的标注和符号的使用练习绘制建筑平面图讲解建筑平面图的绘制技巧2.4 练习与作业绘制一个简单的建筑平面图熟悉并掌握建筑平面图的标注和符号的使用第三章：建筑立面图的绘制3.1 教学目标了解建筑立面图的基本概念和绘制方法熟悉建筑立面图的标注和符号掌握建筑立面图的绘制技巧3.2 教学内容建筑立面图的基本概念和绘制方法建筑立面图的标注和符号建筑立面图的绘制技巧3.3 教学步骤导入建筑立面图的基本概念和绘制方法演示建筑立面图的标注和符号的使用练习绘制建筑立面图讲解建筑立面图的绘制技巧3.4 练习与作业绘制一个简单的建筑立面图熟悉并掌握建筑立面图的标注和符号的使用第四章：建筑剖面图的绘制4.1 教学目标了解建筑剖面图的基本概念和绘制方法熟悉建筑剖面图的标注和符号掌握建筑剖面图的绘制技巧4.2 教学内容建筑剖面图的基本概念和绘制方法建筑剖面图的标注和符号建筑剖面图的绘制技巧4.3 教学步骤导入建筑剖面图的基本概念和绘制方法演示建筑剖面图的标注和符号的使用练习绘制建筑剖面图讲解建筑剖面图的绘制技巧4.4 练习与作业绘制一个简单的建筑剖面图熟悉并掌握建筑剖面图的标注和符号的使用第五章：建筑透视图的绘制5.1 教学目标了解建筑透视图的基本概念和绘制方法熟悉建筑透视图的标注和符号掌握建筑透视图的绘制技巧5.2 教学内容建筑透视图的基本概念和绘制方法建筑透视图的标注和符号建筑透视图的绘制技巧5.3 教学步骤导入建筑透视图的基本概念和绘制方法演示建筑透视图的标注和符号的使用练习绘制建筑透视图讲解建筑透视图的绘制技巧5.4 练习与作业绘制一个简单的建筑透视图熟悉并掌握建筑透视图的标注和符号的使用第六章：建筑详图的绘制6.1 教学目标了解建筑详图的基本概念和绘制方法熟悉建筑详图的标注和符号掌握建筑详图的绘制技巧6.2 教学内容建筑详图的基本概念和绘制方法建筑详图的标注和符号建筑详图的绘制技巧6.3 教学步骤导入建筑详图的基本概念和绘制方法演示建筑详图的标注和符号的使用练习绘制建筑详图讲解建筑详图的绘制技巧6.4 练习与作业绘制一个简单的建筑详图熟悉并掌握建筑详图的标注和符号的使用第七章：建筑模型的建立7.1 教学目标了解建筑模型的基本概念和建立方法熟悉建筑模型的类型和用途掌握建筑模型的建立技巧7.2 教学内容建筑模型的基本概念和建立方法建筑模型的类型和用途建筑模型的建立技巧7.3 教学步骤导入建筑模型的基本概念和建立方法演示建筑模型的建立过程练习建立建筑模型讲解建筑模型的建立技巧7.4 练习与作业建立一个简单的建筑模型熟悉并掌握建筑模型的建立技巧第八章：建筑图纸的打印与输出8.1 教学目标了解建筑图纸的打印和输出的基本方法熟悉建筑图纸的打印和输出的设置掌握建筑图纸的打印和输出的技巧8.2 教学内容建筑图纸的打印和输出的基本方法建筑图纸的打印和输出的设置建筑图纸的打印和输出的技巧8.3 教学步骤导入建筑图纸的打印和输出的基本方法演示建筑图纸的打印和输出的设置练习建筑图纸的打印和输出讲解建筑图纸的打印和输出的技巧8.4 练习与作业打印和输出一个简单的建筑图纸熟悉并掌握建筑图纸的打印和输出的设置和技巧第九章：建筑制图的规范与标准9.1 教学目标了解建筑制图的规范和标准的重要性熟悉建筑制图的规范和标准的内容掌握建筑制图的规范和标准的应用9.2 教学内容建筑制图的规范和标准的重要性建筑制图的规范和标准的内容建筑制图的规范和标准的应用9.3 教学步骤导入建筑制图的规范和标准的重要性演示建筑制图的规范和标准的内容练习应用建筑制图的规范和标准讲解建筑制图的规范和标准的应用9.4 练习与作业按照建筑制图的规范和标准的要求完成一个建筑图纸熟悉并掌握建筑制图的规范和标准的内容和应用第十章：建筑制图的综合实践10.1 教学目标综合运用所学的建筑制图知识和技巧培养解决实际建筑制图问题的能力提高建筑制图的综合实践能力10.2 教学内容综合运用建筑制图知识和技巧解决实际建筑制图问题的能力提高建筑制图的综合实践能力10.3 教学步骤导入综合实践的重要性演示解决实际建筑制图问题的过程练习综合运用建筑制图知识和技巧讲解提高建筑制图的综合实践能力的方法10.4 练习与作业完成一个综合性的建筑制图项目培养解决实际建筑制图问题的能力提高建筑制图的综合实践能力重点和难点解析重点环节1：CAD建筑制图基础掌握CAD建筑制图的基本概念和术语熟悉CAD建筑制图的操作界面和基本工具掌握CAD建筑制图的基本操作技巧重点环节2：建筑平面图的绘制理解建筑平面图的基本概念和绘制方法熟悉建筑平面图的标注和符号掌握建筑平面图的绘制技巧重点环节3：建筑立面图的绘制理解建筑立面图的基本概念和绘制方法熟悉建筑立面图的标注和符号掌握建筑立面图的绘制技巧重点环节4：建筑剖面图的绘制理解建筑剖面图的基本概念和绘制方法熟悉建筑剖面图的标注和符号掌握建筑剖面图的绘制技巧重点环节5：建筑透视图的绘制理解建筑透视图的基本概念和绘制方法熟悉建筑透视图的标注和符号掌握建筑透视图的绘制技巧重点环节6：建筑详图的绘制理解建筑详图的基本概念和绘制方法熟悉建筑详图的标注和符号掌握建筑详图的绘制技巧重点环节7：建筑模型的建立理解建筑模型的基本概念和建立方法熟悉建筑模型的类型和用途掌握建筑模型的建立技巧重点环节8：建筑图纸的打印与输出理解建筑图纸的打印和输出的基本方法熟悉建筑图纸的打印和输出的设置掌握建筑图纸的打印和输出的技巧重点环节9：建筑制图的规范与标准理解建筑制图的规范和标准的重要性熟悉建筑制图的规范和标准的内容掌握建筑制图的规范和标准的应用重点环节10：建筑制图的综合实践综合运用所学的建筑制图知识和技巧解决实际建筑制图问题的能力提高建筑制图的综合实践能力本文档详细解析了CAD建筑制图的教学教案，包括基础操作、平面图、立面图、剖面图、透视图、详图的绘制，建筑模型的建立，图纸的打印与输出，制图规范与标准，以及综合实践等方面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（三）尺寸标注的其他规定
半径
直径
六、常用建筑材料图例 -1
• 本课程的目的：培养学生掌握图学的基本原理，运用手工 绘图和计算机绘图等手段，表达工程设计思想的能力与创 造性地实施工程设计方案的表达能力。
工程制图是工程语言
2．本课程的主要任务
• (1)掌握应用正投影法，图示空间物体的基 本理论与方法。
• (2)培养三维空间思维和设计构形能力。 • (3)培养计算机绘图、徒手草图、尺规绘图
二、 图线
• 国家标准规定了工程图样中各种图线的名称、 型式及其画法。
• 1．线宽与线型
图线型式的掌握是制图学习的基础
2．图线画法规定
• （1）粗线的宽度（d）
应在0.5-2mm之间选 择，应尽量保证在图 样中不出现宽度小于 0.18mm 的 图 线 。 细
线的宽度约为d/2。
• （2）同一图样中，同 类图线的宽度应一致。 虚线、点画线及双点 画线的线段长度和间 隔应各自大致相等。
制图学习中始终要执行国家标准
1. 图纸幅面尺寸 国标规定了各种图纸幅
面尺寸，绘图时应优先采 用，必要时可延长边长， 加长量应符合本标准的规 定。
幅面代号
尺寸代号
A0
A1
B ×L
841×1189 594×841
c
10
a
25
A2 420×594
A3
A4
297×420 210×297
5
2. 图框格式
• 每张图样均需有粗实线的图框 和标题栏。需要装订的图样，应 留装订边。
• (3)本课程连贯性强，要及时复习。加强徒 手草图的练习，提高绘图的实际能力。
• (4)在学习过程中，有意识地培养自已的自 学能力，提高自已的创新意识。养成认真工 作的习惯。
第一章 制图的基本知识与技能
本章主要介绍《房屋建筑制图统一标准》 GB/T50001-2001中的部分内容 • §1-1 制图的基本规格 • 一、 图纸幅面及标题栏
3. 标题栏
• (1）每张图样上必须画出标题栏 • (2)标题栏位于图纸右下角 • (3)标题栏中的文字方向与看图方向一致 • （4）标题栏的尺寸是规定的，而且不随图纸大小和绘
图比例的大小变化，无括号的是规定字，有括号的是要 填写具体的真实的内容
制图学习中始终要执行国家标准
立式图纸
4、其它附加符号：可查 GB/T50001-2001
• 字高代表字体号数。号数越大，字体越大。
制图学习中始终要执行国家标准
四、比例
1. 术语 • （1）比例是图样中图形与其实物相应要素的线性尺
寸之比。 • （2）原值比例是比值为1的比例，即1:1。 • （3）放大比例是比值大于1的比例，如2:1等。 • （4）缩小比例是比值小于1的比例，如1:2等。 • 2. 比例系列 • 绘制同一形体的各个视图尺寸应尽量采用相同的比例，
1、尺寸界线
• 尺寸界线用细实线绘画，一般应与被注长 度垂直，其一端应离开图样的轮廓线不小 于2mm，另一端宜超出尺寸线2－3 mm。 必要时可利用轮廓线作为尺寸界线。
2、尺寸线
尺寸线用细实线绘制，应与被注长度平行 ，不得超出尺寸界线。也不能用其他图线 代替或与其他图线重合。
3、尺寸起止符号
• 2－3mm中粗斜短划。与尺寸界线成顺时针 45°。
并在标题栏中比例项内填写，当某个视图需要采用不 同比例时，必须另行标注。
比例宜注写在图名的右侧，字的基 准线应取平；比例的字高宜比图名 的字高小一号或二号
五、尺寸注法 （一）尺寸的组成及其注法的基本规定
• 注写尺寸注意：不论图形放大或缩小，图 样中的尺寸仍按物体实际尺寸注写。
• 图样上的尺寸应包括尺寸界线、尺寸线、 尺寸起止符号与尺寸数字等四要素组成。
图线型式的掌握是制图学习的基础
•（3）两条平行线（包括剖面符号）之间的距离应
不小于粗实线的两倍宽度，其最小距离不得小于 0.7mm。
•（4）绘制相交中心线时，应以长画相交，点画线
的起始与终了应为长画。一般中心线应超出轮廓线 3-5mm为宜。
•（5）绘制较小图时，允许用细实线代宋体，字母和数字有两种（均 为窄体），在同一图样上，只能选取一种。
的绘图能力和读图能力。 • (4)理解并贯彻国家标准的有关规定。 • (5)培养一丝不苟的工作作风和严谨的工作
态度。
工程制图是工程语言
3．本课程的学习方法
• (1)本课程实践性较强。应当注意分析物体 模型、零件、部件的形状与结构特点，积累 对物体的感性认识。总结投影规律。
• (2)多动手绘图、多读图、多想像、多自制 物体模型。多绘制物体的三维图。掌握从工 程图形想象三维立体的正确方法。
• 半径、直径、角度、弧长的尺寸起止符号， 宜用箭头表示，箭头画法：
4、尺寸数字与单位
• 尺寸数字说明物体的实际大小。图样上的尺寸， 应以尺寸数字为准，不得从图上直接量取。 图样上的尺寸单位，除标高及总平面以米为 单位外，其他必须以毫米为单位。 尺寸数字的方向，应按图10.2.3a的规定注写。 若尺寸数字在30°斜线区内，宜按图的形式注写。
• 尺寸数字一般应依据其方向注写在靠近尺 寸线的上方中部。如没有足够的注写位置，
最外边的尺寸数字可注写在尺寸界线的外 侧，中间相邻的尺寸数字可错开注写(图 10.2.4)。
（二）尺寸的排列与布置
• 尺寸宜洽谈室在图样轮廓线之外，不宜 与图线、文字及符号相交。必要时，也 可标注在图样轮廓线之内。
• 互相平行的尺寸线，应从被注的图样轮 廓线由里向外整齐排列，小尺寸 在里 面，大尺寸在外面。小尺寸 距图样轮 廓线距离不小于10mm，平行排列的尺 寸线的间距宜为7-10 mm。
绪论 1．本课程的研究对象
• 本课程的研究对象：本课程是一门研究设计、绘制和阅读 工程图样的原理与方法的技术基础课。
• 图样：在工程界，根据投影原理、标准或有关规定，表示 工程对象，并有必要的技术说明的图，称为图样。
• 图样的作用：表达设计思想、传递设计信息、交流创新构 思的重要工具之一。
• 图样是工程语言：在工程设计、施工、检验、技术交流中。 图样信息的产生、加工、存贮和传递已成为“工程界的共 同语言”。
