配管配线操作方案1、配管的一般要求（1）敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理。
（2）暗配管宜沿最近的路线敷设并应减少弯曲，埋入墙或混凝土内的管子离表面的净距不得小于15mm。
（3）进入落地式配电箱的管路排列应整齐，管口高出基础面不应小于50mm。
（4）埋于地下的管路不宜穿过设备基础。
穿过建筑物时，应加保护管保护。
（5）明配钢管不允许焊接，只可用管箍丝接。
在防火区域属防爆等级配管、管箍、接线盒的连接处必须焊接地过桥。
（6）钢管（镀锌钢管除外）内、外均应刷防腐漆，但埋于混凝土的管路外壁不刷，埋入土层内的钢管应刷两道沥青。
（7）穿电线的管子不允许焊接。
如需要焊接（用于暗配）可采用套管连接，套管长度为连接管外径的1。
5～3倍，连接管的对口应在套管的中心，焊接牢固、严密。
（8）钢管与设备的连接，应将钢管敷设到设备内部。
如不能直接进入时，应采取如下措施：1）在干燥房屋内，可从管口起加保护软管引入设备内；2）在潮湿处，可在管口处增设防水弯头，由防水弯头引出的导线应套绝缘保护软管，弯成防水弧度后引入设备。
3）金属软管引入设备时，软管与钢管或设备应用软管接头连接，不得利用金属软管作为接地导线。
2、管子的选择（1）电线管：管壁较薄，适用于干燥场所的明、暗配。
（2）焊接钢管：管壁较厚，适用于潮湿、有机械外力、有轻微腐蚀气体场所的明、暗配。
（3）硬塑料管：耐腐蚀性较好，易变形老化，机械强度次于钢管，适用腐蚀性较大的场所的明、暗配。
（4）半硬塑料管：刚柔结合、易于施工，劳动强度较低，质轻，运输较为方便，已被广泛应用于民用建筑暗配管。
3、管子的加工（1）管子在使用前应去毛刺、除锈、刷防腐漆。
（2）管子的切割有钢锯切割、切管机切割、砂轮机切割。
砂轮机切割是目前先进、有效的方法，切割速度快、功效高、质量好。
切割后应打磨管口，使之光滑。
禁止使用气焊切割。
（3）管子套丝扣的方法与管工套丝相同。
（4）管子煨弯，其方法有冷煨弯和热煨弯两种。
石油化工仪表管路线路设计规范
石油化工仪表管路线路设计规范石油化工仪表管路线路设计规范目次前言 (2)1范围 (3)2一般规定 (3)3测量管道的选用 (3)3.1测量管道的材质 (3)3.2测量管道的管径 (3)4气动信号管道的选用 (4)5测量管道及气动信号管道的敷设 (4)6电线电缆的选用 (5)6.1电线电缆线芯截面积 (5)6.2电线电缆的类型 (6)7电线电缆的敷设 (6)7.1一般规定 (6)7.2控制室进线方式 (7)7.3汇线槽敷设方式 (7)7.4保护管敷设方式 (8)7.5电缆沟敷设方式 (9)7.6电缆直埋敷设方式 (9)8仪表盘（箱、柜）内的管道及线路 (9)参考文献 (11)用词说明 (12)条文说明 (13)前言本规范是根据中石化（2003）建标字94号文的通知，由中国石化集团兰州设计院对原《石油化工仪表配管配线设计规范》SH3019-1997进行修订而成。
本规范共分8章。
本规范在实施过程中，如发现需要修改或补充之处，请将意见和有关资料提供给主编单位（地址：甘肃省兰州市西固区福利西路1号，邮政编码：730060），以便今后修订时参考。
本规范由主编单位负责解释。
本规范主编单位：中国石化集团兰州设计院主要起草人：蔡劲宏、冯仁铭石油化工仪表管道线路设计规范1范围1.1本规范适用于新建扩建的石油化工企业自动控制工程中仪表测量管道、仪表信号传输线路的工程设计，装置的改造可参照执行。
1.2执行本规范时，尚应符合现行有关强制性标准规范的要求。
2一般规定2.1仪表管道、线路的工程设计，应做到仪表测量准确、信号传递可靠、减少滞后、安全经济实用、线路整齐美观并便于施工和维修。
2.2对火灾及爆炸危险、腐蚀、高温、潮湿、振动等环境，在仪表管道线路设计时，应采取相应的防护措施。
3测量管道的选用3.1测量管道的材质3.1.1测量管道（包括阀门和管件）的材质，应按被测介质的物性、温度、压力等级和所处环境条件等因素综合考虑，并且不低于具体工程项目中“管道材料等级表”的要求。
仪表电器接线标准-概述说明以及解释
仪表电器接线标准-概述说明以及解释1.引言1.1 概述仪表电器接线标准是指在安装、维修和操作仪表电器设备时应遵循的规范和规则。
这些标准的制定和遵守对于确保电器设备的安全运行以及保护人身财产安全至关重要。
仪表电器接线标准不仅涵盖了电力设备的安装和接线要求，还包括了使用电线和插头等配件的规范，以确保电器设备能够正常工作。
在现代社会中，电器设备已经广泛应用于各个领域，包括家庭、工业、商业等。
这些设备的接线问题直接关系到电器设备的正常运行和使用安全。
如果接线不当，可能导致电线短路、电器设备损坏、甚至火灾等严重后果。
因此，在安装和维修电器设备时，必须遵守一定的接线标准，以确保设备的可靠性和使用安全。
本文将详细介绍仪表电器接线标准的重要性、基本原则以及具体要点。
首先，我们将探讨为什么仪表电器接线标准如此重要，以及它对设备运行的影响。
然后，我们将介绍仪表电器接线标准的基本原则，包括接线规则、电线选用、接地要求等。
最后，我们将详细说明仪表电器接线标准的具体要点，包括连接方式、接线图示、标记和标签等。
通过了解和遵守仪表电器接线标准，不仅可以确保电器设备的正常运行和使用安全，还可以减少维修和故障排除的难度和时间。
此外，遵守接线标准也有助于保护电力设备供应网络的稳定和可靠性。
因此，无论是从个人还是社会的角度，遵守仪表电器接线标准都具有重要意义。
在现代科技发展迅速的背景下，仪表电器接线标准也在不断更新和完善。
随着新技术的应用和电器设备的更新换代，未来的仪表电器接线标准将不断演进。
本文也将展望未来仪表电器接线标准的发展方向，为读者提供对未来趋势的了解和思考。
通过本文的阐述，读者将对仪表电器接线标准有一个全面的认识和了解。
同时，读者也将明确遵守仪表电器接线标准的必要性，并认识到遵守标准的益处。
希望本文能够为读者提供有价值的知识，并在实际操作中提供指导和参考。
文章结构部分的内容可以参考以下写法:1.2 文章结构文章按照以下结构进行组织和呈现:2.正文2.1 仪表电器接线标准的重要性2.2 仪表电器接线标准的基本原则2.3 仪表电器接线标准的具体要点3.结论3.1 总结仪表电器接线标准的重要性和必要性3.2 强调遵守仪表电器接线标准的益处3.3 展望未来仪表电器接线标准的发展方向引言部分提供了对文章内容和结构的简要介绍，正文部分详细介绍了仪表电器接线标准的重要性、基本原则和具体要点。
仪表配线设计及参数设置

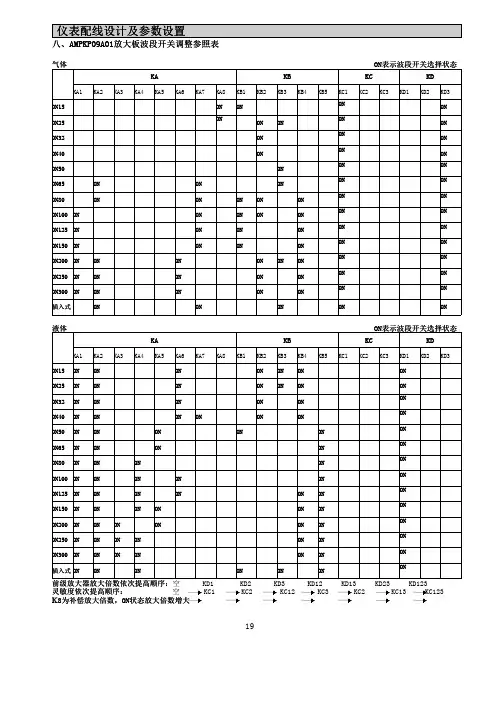

八、AMPKP09A01放大板波段开关调整参照表气体ON表示波段开关选择状态KA KB KC KD KA1KA2KA3KA4KA5KA6KA7KA8KB1KB2KB3KB4KB5KC1KC2KC3KD1KD2KD3DN15ON ON ONONDN25ONON ONONONDN32ON ONONDN40ON ONONDN50ONON ON DN65ON ON ONON ON DN80ON ON ON ON ONON ON DN100ON ON ON ON ONON ON DN125ON ON ON ONON ON DN150ON ON ON ONON ON DN200ON ON ON ON ON ONON ON DN250ON ON ON ON ONON ON DN300ON ON ON ON ONON ON插入式ON ON ON ON ON液体ON表示波段开关选择状态KA KB KC KD KA1KA2KA3KA4KA5KA6KA7KA8KB1KB2KB3KB4KB5KC1KC2KC3KD1KD2KD3 DN15ON ON ON ON ON ON ONDN25ON ON ON ON ON ON ONDN32ON ON ON ON ONONDN40ON ON ON ON ON ONONDN50ON ON ON ON ONONDN65ON ON ON ONONDN80ON ON ON ONONDN100ON ON ON ON ONONDN125ON ON ON ON ON ONONDN150ON ON ON ON ON ONONDN200ON ON ON ON ON ONONDN250ON ON ON ON ON ONONDN300ON ON ON ON ON ONON插入式ON ON ON ON ON ONON前级放大器放大倍数依次提高顺序：空KD1KD2KD3KD12KD13KD23KD123灵敏度依次提高顺序：空KC1KC2KC12KC3KC2KC13KC123K8为补偿放大倍数，ON状态放大倍数增大19仪表配线设计及参数设置。
