C25混凝土配合比设计书(胜利砂石厂、多浪水泥、志华减水剂量)
C25水泥混凝土配合比设计报告
C25混凝土配合比试验报告设计强度： C25使用部位：灌注桩基础等单方用量：水泥:砂:碎石:水:矿粉:粉煤灰：外加剂=244:770:1063:173：78：70:3.9材料配比：水泥:砂:碎石:水:矿粉:粉煤灰:外加剂=1:3.16:4.36:0.71：0.32：0.29:0.016C25水泥混凝土配合比设计报告一：使用工程部位C25水泥混凝土主要用于混凝土灌注桩基础部位（详见设计文件）。
二：设计依据1.《公路桥涵施工技术规范》JTJ 041-20002.《普通混凝土配合比设计规程》JGJ 55-20003.《公路工程水泥及水泥混凝土试验规程》JTG E30-20054.《公路工程集料试验规程》JTG E42-2005三：设计要求1.强度要求：混凝土7d抗压强度不小于配置强度的70%，28d抗压强度大于配置强度，但不超过设计强度的150%。
2.工作性要求：混凝土的运输方式为混凝土罐车搅拌运输，要求混凝土的出罐流动性好，出罐坍落度不低于180mm，现场浇筑坍落度介于160mm～180mm，实验测得减水剂的半小时经时坍落度损失为30mm，因此要求混凝土拌合物的出机坍落度>180mm。
同时混凝土拌合物须具有良好的流动性、和易性、粘聚性、保塑性以满足质量及施工工艺的要求。
3.耐久性要求：据《公路桥涵施工技术规范》JTJ 041-2000中要求用于有冻害的潮湿环境和钢筋混凝土的最大水灰比不超过0.55及最小水泥胶合用量不低于300kg/m3。
在满足规范及强度要求的前提下尽量减少水泥用量，以降低混凝土绝热温升。
在满足混凝土粘聚性要求的前提下，尽量降低砂率，以减少混凝土的干缩。
在满足流动性的前提下降低单位用水量，以保证混凝土的耐久性。
4.经济性要求：建议在混凝土中掺入一级或二级粉煤灰、矿渣超细粉等外掺料，以降低水泥单位用量，在满足耐久性、强度、工作性的前提下，配制最佳单位水泥用量，降低单位减水剂用量，节约成本。
C25钢筋砼配合比设计说明

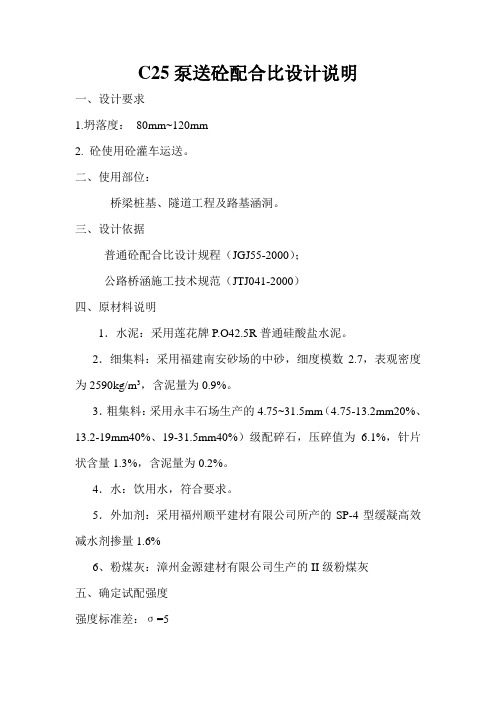

C25泵送砼配合比设计说明一、设计要求1.坍落度：80mm~120mm2. 砼使用砼灌车运送。
二、使用部位：桥梁桩基、隧道工程及路基涵洞。
三、设计依据普通砼配合比设计规程（JGJ55-2000）；公路桥涵施工技术规范（JTJ041-2000）四、原材料说明1．水泥：采用莲花牌P.O42.5R普通硅酸盐水泥。
2．细集料：采用福建南安砂场的中砂，细度模数2.7，表观密度为2590kg/m3，含泥量为0.9%。
3．粗集料：采用永丰石场生产的4.75~31.5mm（4.75-13.2mm20%、13.2-19mm40%、19-31.5mm40%）级配碎石，压碎值为6.1%，针片状含量1.3%，含泥量为0.2%。
4．水：饮用水，符合要求。
5．外加剂：采用福州顺平建材有限公司所产的SP-4型缓凝高效减水剂掺量1.6%6、粉煤灰：漳州金源建材有限公司生产的II级粉煤灰五、确定试配强度强度标准差：σ=5试配强度：f cu,o= f cu,k+1.645σ=25+1.645*5=33.2Mpa2．计算水灰比经查表：a=0.46；b=0. 07；f ce=42.5*1. 00=42.5Mpa；水灰比：W/C=(a * f ce )/( f cu,o +a *b* f ce)=(0.46*42.5)/(33.2+0.46*0.07*42.5)=0.57因按公路桥涵施工技术规范（JTJ041-2000）规定，配制钢筋混凝土最大水灰比为0.55。
高效减水剂的掺量宜为胶结料的0.5%-1.8%。
故：选定水灰比为：0.53；外加剂掺量1.6%。
3．每方砼用水量每方砼用水量以规程表中坍落度为90mm的水量为基础，用水量为195 Kg,按坍落度每增加20mm用水量增加5 Kg计算，末掺减水剂时砼用水量应为200Kg，减水剂减水率按15%计算，每方砼用水量=200（1-15%）= 170Kg：4．水泥用量C=170/0.53=320Kg/m3粉煤灰取代水泥20%，超量系数为1.5.故掺加粉煤灰后的水泥用量为256Kg，粉煤灰用量为74Kg。
C25水泥混凝土配合比设计书
C25水泥混凝土配合比设计书试验编号：一、设计说明:我XX路桥集团有限公司承建的双通高速双辽至通辽段三合同段，主线起点桩号K251+000，终点桩号K259+000；路基桥涵工程全长8km。
连接线起点桩号LK0+000，终点桩号LK9+241，路基桥涵工程全长。
设计标号为C25用于系梁、承台等，通过C25砼配合比设计1、检测水泥、砂、碎石原材料各项技术指标，确定合格料源。
2、检验试配强度，确定试验室配合比，为进一步的工地配合比提供可靠的理论依据。
二、设计依据：1、《双通高速公路双辽至通辽段两阶段施工图设计》2、《公路工程国内招标文件范本》2003版3、《公路桥涵施工技术规范》JTJ041-20004、《普通混凝土配合比设计规程》JGJ 55-20005、《公路水泥及水泥混凝土试验规程》JTG E30-20056、《公路工程集料试验规程》JTG E42-20057、《硅酸盐水泥、普通硅酸盐水泥》GB175-1999三、设计要求：1、C25的混凝土用级水泥。
2、粗集料应由符合粗集料级配范围的坚硬卵石、砾石或碎石组成。
3、粗集料的技术要求及有害物质必须符合规定。
4、粗集料的最大粒径应不超过结构物最小尺寸的1/4和钢筋最小净距的3/4：当设置二层或多层钢筋时，不得超过钢筋最小净距的1/2。
粗集料粒径也不得超过100mm。
5、细集料应采用级配良好质地坚硬颗粒洁净强度高耐风化的天然砂，优先选用细度模数且粒径小于5mm的河砂。
6、坍落度要求为70mm～90mm。
7、混凝土最大水灰比、最小水泥用量四、原材料说明1、水泥样品编号：C-004 样品名称：鼎鹿牌样品描述：袋装水泥无结块产地：吉林亚泰鼎鹿水泥有限公司抽样地点：厂家密度（g/cm3）：2、细集料样品编号：S-001 样品名称：中砂样品描述：河砂产地：桑树台镇抽样地点：工地料场表观密度（g/cm3）：4、水样品编号：W-001 样品名称：水样品描述：饮用水产地：工地抽样地点：工地密度（g/cm3）：5、外掺材料样品编号：样品名称：样品描述：产地：抽样地点：6、外加剂样品编号：样品名称：样品描述：产地：抽样地点：五、配合比设计1、计算初步配合比计算水泥混凝土配制强度（f cu,o ）=计算水灰比(W/C)=选定单位用水量=195kg/m3 计算单位水泥用量=354kg/m3选定砂率=34%计算单位细集料用量=620kg/m3 计算单位粗集料用量=1203kg/m3初步配合比为水泥：细集料：粗集料：水=1：：：2、调整工作性，提出基准配合比1）计算水泥混凝土试拌材料用量按初步配合比试拌水泥混凝土拌和物25L，各种材料用量水泥：砂：40%16~31.5mm碎石：12.03kg 40%10~20mm碎石：12.03kg 20%5~10mm碎石：6.02kg 水：5kg2）调整工作性按初步配合比拌制水泥混凝土拌和物，测定其粘聚性，坍落度。
C25砼配合比设计说明书
C25混凝土配合比设计说明书一、设计要求：砼强度等级：C25使用部位：边沟、电缆沟等砼运输方式：砼罐车设计坍落度：90~110mm二、所用原材料：1、水泥：湖北华新堡垒牌P.O 42.5水泥，经试验，各项技术指标符合规范要求。
2、砂：狮形河中砂，经试验，各项技术指标符合规范要求。
3、碎石：霍山金河二厂生产的16~31.5㎜碎石与5~16㎜碎石按65：35比例掺配而成5~31.5mm连续级配碎石，经试验，各项技术指标符合规范要求。
4、水：当地山泉河水，经外委试验，符合混凝土拌合用水要求。
5、外加剂：江苏博特生产的JM-9缓凝减水剂，经外委试验，各项技术指标符合规范要求。
三、设计计算步骤：1、确定混凝土配制强度：由于无统计资料，根据JTJ041-2000附录-4，C20~C35砼强度标准差σ取值为5MPa。
根据JGJ55-2000标准，由公式（3.0.1）得：f cu，o=f cu，k+1.645σ=25+1.645×5=33.2MPa2、计算水灰比：配制混凝土的粗骨料为碎石，根据JGJ55-2000标准αa=0.46,αb=0.07,f ce值取42.5MPaαa×f ce 0.46×42.5w/c= = =0.57f cu，o+αa×αb×f ce 33.2 +0.46×0.07×42.5基准水灰比取值0.56。
3、选用单位用水量：根据施工时混凝土所需坍落度90~110mm，根据粗集料种类（碎石）最大粒径为31.5mm,根据标准JGJ55-2000第4.0.1款第2条规定,未掺外加剂时混凝土的用水量为210㎏/m3。
本设计掺水泥0.8%的JM-9缓凝减水剂，减水率β按11%计算，则实际单位用水量为m wa=m w0(1-β)=210×（1-11%）=187㎏。
4、计算单位水泥用量：m wa187m c0= = =334 kg/m3w/c 0.565、确定砂率（βs）根据标准JGJ55-2000第4.0.2条表4.0.2选定砂率为：βs=40%6、计算砂、石用量：采用重量法计算，假定混凝土容重为2400 kg/m3，则有：m c0+m s0+ m g0+ m wa= m cpm s0βs= ×100%m s0+ m g0将上面参数代入公式得：334+ m s0+ m g0+187=2400m s040% = ×100%m s0+ m g0解联立方程得：m s0=752 kg/m3m g0=1127 kg/m3其中碎石m g0=1127由16~31.5㎜和5～16㎜两种碎石按733：394组成。
普通C25混凝土配合比设计计算书
C25混凝土配合比设计计算书一、试配强度二、设计依据〔一〕使用部位涵洞：搭板、箱涵、翼墙等。
路基：预制六棱块、盖板、边沟、别离带缘石、防护工程等。
桥梁：锥坡及防护、天桥被交道等。
〔三〕设计依据标准1．"硅酸盐水泥、普通硅酸盐水泥"GB175-2007。
2．"用于水泥和混凝土中的粉煤灰"GB/T 1596-20053．"建立用砂"GB/T 14684-2011。
4．"建立用卵石、碎石"GB/T 14685-2011。
5．"混凝土外加剂应用技术规" GB50119-2003。
6．"混凝土外加剂"GB8076-2008。
7．"省至磁县〔冀豫界〕公路改扩建工程高性能混凝土技术条件"8．"公路桥涵施工技术规"JTG/T F50-2011。
9．"普通混凝土配合比设计规程"JGJ 55-2011。
10．"混凝土拌合用水标准"JGJ63-2006。
11．"普通混凝土拌合物性能试验方法标准"GB/T50080-2002。
12．"公路工程水泥及水泥混凝土试验规程"JTG E30-2005。
13．"省至磁县〔冀豫界〕公路改扩建工程第KJ-3标段〔K360+935-K383+000〕全长22.065公里两阶段施工图设计"三、原材料1.细骨料：临城东竖砂场中砂。
2.粗骨料：太子井碎石场 5-10mm、10-20mm、16-31.5mm碎石，并按5-10mm：10-20mm：16-31.5mm=20:55:25的比例合成5-31.5mm连续级配碎石。
3.粉煤灰：天唯集团兴泰电厂I级粉煤灰。
5、水：拌合站场区井水。
7. 外加剂：青华建材 FSS-PC聚羧酸减水剂。
四、计算过程1.根本规定根据"省至磁县〔冀豫界〕公路改扩建工程高性能混凝土技术条件"及经历，矿物掺合料掺量为30%，粉煤灰掺量为30%。
C25二衬混凝土配合比设计说明

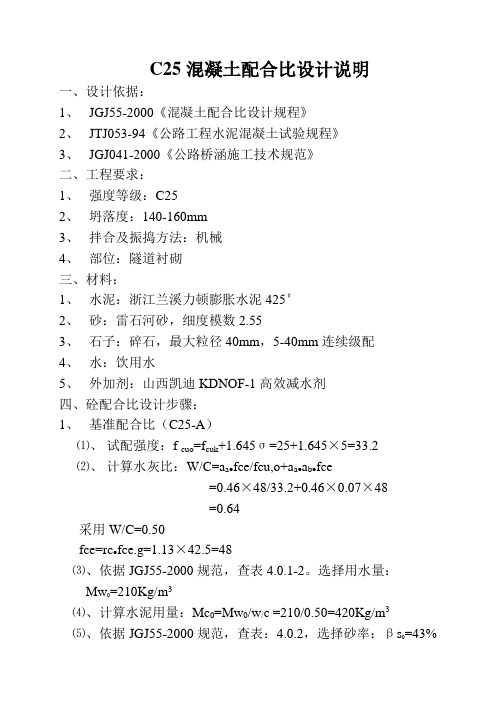

C25混凝土配合比设计说明一、设计依据：1、JGJ55-2000《混凝土配合比设计规程》2、JTJ053-94《公路工程水泥混凝土试验规程》3、JGJ041-2000《公路桥涵施工技术规范》二、工程要求：1、强度等级：C252、坍落度：140-160mm3、拌合及振捣方法：机械4、部位：隧道衬砌三、材料：1、水泥：浙江兰溪力顿膨胀水泥425﹟2、砂：雷石河砂，细度模数2.553、石子：碎石，最大粒径40mm，5-40mm连续级配4、水：饮用水5、外加剂：山西凯迪KDNOF-1高效减水剂四、砼配合比设计步骤：1、基准配合比（C25-A）⑴、试配强度：f cuo=f cuk+1.645σ=25+1.645×5=33.2⑵、计算水灰比：W/C=a a●fce/fcu,o+a a●a b●fce=0.46×48/33.2+0.46×0.07×48=0.64采用W/C=0.50fce=rc●fce.g=1.13×42.5=48⑶、依据JGJ55-2000规范，查表4.0.1-2。
选择用水量：Mw0=210Kg/m3⑷、计算水泥用量：Mc0=Mw0/w/c =210/0.50=420Kg/m3⑸、依据JGJ55-2000规范，查表：4.0.2，选择砂率：βs0=43%⑹、计算每立方米砂、碎石用量，设砼容重为：Mcp=2380Kg/m3 即：420+Mg 0+Ms0+210=238043%=Ms0/（Ms0+Mg0）×100%解之得：Ms0=753Kg/m3Mg0=997Kg/m3⑺、初步配合比：水泥：砂：碎石：水420：753：997：2101 ：1.79：2.37：0.50掺减水剂，掺量为1%，减水率为13%，用水量为183Kg/m3，水灰比不变则：水泥：砂：碎石：水：减水剂366：787：1044：183：3.661：2.15：2.85：0.50：0.012、调整配合比（C25-B）：水灰比减少0.05，砂率减少1%，则：⑴、水灰比：W1/C1=0.45⑵、砂率：βs1=42%⑶、用水量：Mw1=183Kg/m3⑷、计算水泥用量：Mc1= Mw1/ w1/c1=407 Kg/m3⑸、计算每立方砼砂、碎石用量，设砼容重为：Mcp=2380Kg/m3即：407+Mg 1+Ms1+183=238042%=Ms1/（Ms1+Mg1）×100%解之得：Ms1=752Kg/m3Mg1=1038Kg/m3⑹、初步配合比：水泥：砂：碎石：水：减水剂407：752：1038：183：4.071：1.85：2.55：0.45：0.013、调整配合比（C25-C）：水灰比增加0.05，砂率增加1%，则：⑴、水灰比：W2/C2=0.55⑵、砂率：βs2=44%⑶、用水量：Mw2=183Kg/m3⑷、计算水泥用量：Mc2= Mw2/ w2/c2=333 Kg/m3⑸、计算每立方砼砂、碎石用量，设砼容重为：Mcp=2380Kg/m3即：333+Mg 2+Ms2+183=238044%=Ms2/（Ms1+Mg2）×100%解之得：Ms2=820Kg/m3Mg2=1044Kg/m3⑹、初步配合比：水泥：砂：碎石：水：减水剂333：820：1044：183：3.331：2.46：3.14：0.55：0.01根据JGJ55-2000《混凝土配合比设计规程》，当混凝土表观密度实测值与计算值之差的绝对值不超过计算值的2%时，该配合比即为设计配合比。
C25混凝土配合比设计说明书
C25混凝土配合比设计说明书一、设计依据1、图纸设计2、《普通混凝土配合比设计规程》JGJ55-20113、《铁路混凝土工程施工质量验收标准》TB10424-20104、《普通混凝土拌合物性能试验方法标准》GB／T50080-20025、《普通混凝土力学性能试验方法》GB/T50081-20026、《普通混凝土长期性能与耐久性能试验方法标准》GB/T50082-20097、《铁路混凝土工程施工技术指南》铁建设【2010】241号8、《铁路混凝土结构耐久性设计规范》TB10005-20109、《铁路隧道工程施工质量验收标准》TB 10417-200310、《铁路桥涵工程施工质量验收标准》TB 10415-2003二、设计说明1、工程概况：新建和顺至邢台铁路工程HXZQ-1标，全长43.128km，正线起始里程为D1K0+000～D2K45+508，阳涉联络线起始里程为LDK0+000～DK010+300。
本标段主要结构物：跨董榆公路特大桥、蔡家庄特大桥、三泉沟特大桥、清漳东源1号特大桥、清漳东源2号特大桥、清漳东源3号特大桥、清漳东源4号特大桥、七里滩沟大桥、许村特大桥、骆驼村大桥、白泉隧道、平松隧道、新村隧道、天河山隧道等。
主体结构物设计使用年限级别为一级，设计使用年限为100年。
2、环境类别和作用等级：无3、技术要求：设计强度等级25.0MPa，混凝土坍落度为140~180mm，胶凝材料330~360kg/m3。
4、耐久性要求：混凝土碱总含量不大于3.0kg/m3，氯离子含量不超过胶凝材料总量的0.10%，三氧化硫含量不超过胶凝材料总量的4.0%，56d电通量小于1500C。
5、使用部位：涵洞、桥梁、隧道、路基附属，（排水沟、沟槽身、混凝土块、道路、套拱、衬砌、仰拱、端墙墙身、顶帽、挡墙等）。
三、原材料选用水泥：石家庄曲寨水泥有限公司，P.O 42.5。
外掺料：国电河北龙山发电有限责任公司，F类II级粉煤灰。
C25配比计算书
C25混泥土配合比设计说明一、概述根据图纸设计要求，我标段附属工程中的路缘石设计标号为C25，且采用滑模施工工艺，针对C25路缘石滑模施工的特殊性，对其混泥土配比的碎石进行特殊的选材，即采用碎石为4.75-9.5mm单档材料进行设计。
二、设计依据1、《普通混凝土配合比设计规程》JGJ55-20112、《公路工程水泥及水泥混凝土试验规程》JTG E30—20053、《通用硅酸盐水泥》（GB 175-2007）4、《公路工程集料试验规程》JTG E42—20055、《天池公司设计服务联系单--关于路缘石结构设计图、中分带排水改造工程数量表、护栏板翻新方案、主线护栏板改造工程数量表（编号LWSJ008）》6、《公路沥青路面设计规范》JTG D50-20067、《公路桥涵施工技术规范》JTG/T F50-2011三、材料的选用：1、水泥选用玉山万年青P.O42.5级水泥，依据《公路工程水泥及水泥混凝土试验规程》JTG E30—2005试验，各项指标均符合《通用硅酸盐水泥》（GB 175-2007）要求，详见下表2、细集料选用弋阳砂场中砂，依据《公路工程集料试验规程》JTG E42—2005试验，各项指标均符合《公路桥涵施工技术规范》JTG/T F50-2011要求，详见下表3、粗集料选用永平镇聖鑫石厂碎石，依据《公路工程集料试验规程》JTG E42—2005试验，各项指标均符合《公路桥涵施工技术规范》JTG/T F50-2011要求，详见下表4、水饮用水，符合《公路桥涵施工技术规范》JTG/T F50-2011规范及混泥土拌和用水要求。
四、配合比的设计与计算：依据《普通混凝土配合比设计规程》（JGJ 55－2011）和《天池公司设计服务联系单--关于路缘石结构设计图、中分带排水改造工程数量表、护栏板翻新方案、主线护栏板改造工程数量表（编号LWSJ008）》，对本标段路缘石C25标号的混凝土进行设计与计算，具体过程如下：1、计算配制28天抗压强度值：f cu.o=f cu.k+1.645×σ=25+1.645×5=33.2Mpa2、计算f ce值：f ce=r c×f ce,g=1.0×42.5=42.5（注：r c为水泥富余系）3、根据粗集料的类型，计算水灰比：α×f ce× f cu.o+αa ×αb ×f ce 33.2+0.53×0.2×42.50.6W/C===0.5342.54、计算用水量：根据施工要求，采用滑模施工，砼坍落度设计为10~30mm ，查表初步定为单位用水量200 Kg/m 3 即m wo =200 Kg/m 3 5、计算水泥用量：2000.6kg/cm 3C==W /CW =333根据计算拟定水泥用量为333 Kg/m 3 6、选取砂率：经查表，初步确定混凝土的砂率为βS = 38 % 7、计算每立方米砼集料用量：（采用重量法计算）m co +m go +m so +m wo =m pc 333+m go +m so +200=2350m go +m so =m pc －m wo －m co =2350－200－333=1817Kg8、计算每立方米砼粗、细集料用量：细集料用量计算：m so =(m go +m so )×βS=1817×0.38=690Kg粗集料用量计算：m go =(m go +m so )－m so =1817－690=1127Kg五、混泥土配比试验1、试拌试验通过上述计算确定混凝土配合比比例，试验时采用了三个不同的配合比进行混凝土强度试验， 分别以0.6、0.55和0.5三个水灰比进行了试拌试验，并通过试拌试验，最终确定采用该三个水灰比进行设计，其中对其砂率进行相应的调整。
新C25混凝土配合比设计
C25混凝土配合比设计一、设计依据：1、JGJ55-2000《普通混凝土配合比设计规程》；2、JTG E30-2005《公路工程水泥及水泥混凝土试验规程》；3、JTJ041-2000《公路桥涵施工技术规范》。
二、材料要求：1、水泥：包头泉山，乌兰牌P.O42.5；2、砂：固阳梅林山，粗砂，细度模数3.1；3、碎石：固阳白云石矿西沟碎石场， 5—20mm碎石掺量60%,10—31.5mm碎石掺量40%；4、水：饮用水三、混凝土配合比设计：1、基准配合比设计：①试配强度：f cu,o= f cu,k +1.645σ=33.23②水灰比w/c=ɑa·f ce/( f cu,o+ɑa·ɑb·f ce)=0.57根据耐久性要求及图纸要求混凝土配合比最大水灰比0.50，固采用水灰比0.50；③每立方米混凝土用水量根据施工时砼所需坍落度为90～120㎜,碎最大粒径31.5mm,采用水量191Kg；④每立方米混凝土用水泥用量m co=m wo/ w/c=380Kg⑤砂率βs=36%⑥计算砂石用量mco+mso+mgo+mwo=2430Kgmso÷(mso+mgo)=βs解之得： m so=670Kg m go=1189Kg⑦初步配合比：水泥：砂：碎石：水380：670：1189：1911：1.76：3.13：0.502、调整配合比，在基准配合比的基础上水灰比增加0.02,砂率增加1%,则:①水灰比W1/C1=0.52②砂率: βs1=37%③用水量:191Kg④水泥用量:367Kg⑤计算砂石用量mc1+ms1+mg1+mw1=2430Kgms1÷(ms1+mg1)=βs解之得： ms1=693Kg mg1=1179Kg⑥则增加配合比确定为:水泥：砂：碎石：水：减水剂367：693：1179：1911：1.89：3.21：0.523、调整配合比，在基准配合比的基础上水灰比减少0.02,砂率减少1%,则:①水灰比W1/C1=0.48②砂率: βs1=35%③用水量:191Kg④水泥用量:398Kg⑤计算砂石用量mc1+ms1+mg1+mw1=2430Kgms1÷(ms1+mg1)=βs解之得： ms1=644Kg mg1=1197Kg⑥则减少配合比确定为:水泥：砂：碎石：水398：644：1197：1911：1.62：3.01：0.48四、确定理论配合比：C30混凝土配合比设计一、设计依据：1、JGJ55-2000《普通混凝土配合比设计规程》；2、JTG E30-2005《公路工程水泥及水泥混凝土试验规程》；3、JTJ041-2000《公路桥涵施工技术规范》。
C25水泥混凝土配合比设计报告
C25混凝土配合比试验报告设计强度： C25使用部位：灌注桩基础等单方用量：水泥:砂:碎石:水:矿粉:粉煤灰：外加剂=244:770:1063:173：78：70:3.9材料配比：水泥:砂:碎石:水:矿粉:粉煤灰:外加剂=1:3.16:4.36:0.71：0.32：0.29:0.016C25水泥混凝土配合比设计报告一：使用工程部位C25水泥混凝土主要用于混凝土灌注桩基础部位（详见设计文件）。
二：设计依据1.《公路桥涵施工技术规范》JTJ 041-20002.《普通混凝土配合比设计规程》JGJ 55-20003.《公路工程水泥及水泥混凝土试验规程》JTG E30-20054.《公路工程集料试验规程》JTG E42-2005三：设计要求1.强度要求：混凝土7d抗压强度不小于配置强度的70%，28d抗压强度大于配置强度，但不超过设计强度的150%。
2.工作性要求：混凝土的运输方式为混凝土罐车搅拌运输，要求混凝土的出罐流动性好，出罐坍落度不低于180mm，现场浇筑坍落度介于160mm～180mm，实验测得减水剂的半小时经时坍落度损失为30mm，因此要求混凝土拌合物的出机坍落度>180mm。
同时混凝土拌合物须具有良好的流动性、和易性、粘聚性、保塑性以满足质量及施工工艺的要求。
3.耐久性要求：据《公路桥涵施工技术规范》JTJ 041-2000中要求用于有冻害的潮湿环境和钢筋混凝土的最大水灰比不超过0.55及最小水泥胶合用量不低于300kg/m3。
在满足规范及强度要求的前提下尽量减少水泥用量，以降低混凝土绝热温升。
在满足混凝土粘聚性要求的前提下，尽量降低砂率，以减少混凝土的干缩。
在满足流动性的前提下降低单位用水量，以保证混凝土的耐久性。
4.经济性要求：建议在混凝土中掺入一级或二级粉煤灰、矿渣超细粉等外掺料，以降低水泥单位用量，在满足耐久性、强度、工作性的前提下，配制最佳单位水泥用量，降低单位减水剂用量，节约成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C25普通砼配合比设计
一、设计原则
C25普通砼配合比设计根据工程要求和施工条件，本着符合质量要求、经济合理、易于施工为原则进行设计。
二、设计及试验依据
1、《普通混凝土配比设计规程》JGJ55-2000。
2、《公路桥涵施工技术规范》JTJ041-2000。
3、《公路工程水泥及水泥混凝土试验规程》JTG E30-2005。
三、设计要求
1、使用部位为：墩、台基础、系梁、承台、现浇支撑梁、矮墙墙身及基础、锥坡及
踏步、桥下铺砌、截水墙、导流坝护坡及基础、渠底铺砌、搭板、坡面防护
2、设计强度为C25
3、设计目标坍落度130~150mm
四、原材料情况
1、水泥：阿克苏天山多浪水泥有限责任公司库车矿化水泥厂生产的“多浪”牌P.O42.5
水泥其试验报告见附件。
2、砂：新和县胜利石料场生产中砂，其试验报告见附件。
3、卵石：新和县胜利石料场生产卵石，规格20～40mm、5～20mm，按照20-40mm
占50%，5-20mm占50%比例进行掺配成5～40mm连续级配。
其报告见附件。
4、外加剂：乌鲁木齐市志华建材化工厂产缓凝高效减水剂。
5、水：井水。
五、配合比设计步骤
1、确定初步及基准配合比：
1）、计算配制强度：f cu,o=f cu,k+1.645σ=25+1.645×5=33.2Mpa取σ=5.0
2）、计算水灰比：
W/C =αa×f ce/(f cu,o+ αa×αb×f ce)
W/C =0.48×42.5/（33.2+0.48×0.33×42.5）=0.51
式中：αa取0.48，αb取0.33
f ce=γc f ce=1.0×42.5=42.5Mpa
根据经验，结合原材料情况及施工稠度要求，水灰比取0.47。
3）、确定单位用水量根据卵石粒径及坍落度要求选取用水量m wo=190kg/m3，外加剂减水率为21%。
4）、计算单位用水量：W=190×（1-21%）=150Kg/m3
5）、计算单位水泥用量：m co=m wo/w/c=150/0.47=319kg/m3
6）、选定砂率βs=35%
7）、用假定容重法计算砂、石用量：每立方混凝土假定容重为2450 kg/m3计算得：m so=693kg/m3，m go=1288kg/m3
按计算材料用量试拌30L混凝土拌和物，测定其坍落度为150mm，其粘聚性和保水性良好，满足施工和易性要求，其基准配合比（C组）为：
m co：m so：m大go：m小go：m wo：m J =319：693：644：644：150：2.552
六、检验混凝土强度、确定试验室配合比
采用三个不同的水灰比，计算较基准配合比（水灰比）分别减少0.05增加0.05，即分别为0.47、0.57，砂率砂率增减1%，分别测定其坍落度、容重，并观察粘聚性和保水性均属合格。
每立方混凝土各材料用量见下表1：
三组配合比经试拌成型，标准养护后，按JTG E30-2005试验规程测得其R7天、R28天立方体抗压强度值见下表2：
表2备注：根据B、C、D三组混凝土配合比试件抗压强度，我项目拟采用C组水灰比为0.47的配合比进行施工。
