光伏逆变器功能特点和主要技术参数说明

光伏逆变器功能特点和主要技术参数说明将直流电能变换成为交流电能的过程称为逆变,完成逆变功能的电路称为逆变电路,而实现逆变过程的装置称为逆变器或逆变设备。
太阳能光伏系统中使用的逆变器是一种将太阳能电池产生的直流电能转换为交流电能的转换装置。
它使转换后的交流电的电压、频率与电力系统交流电的电压、频率相一致,以满足为各种交流用电装置、设备供电及并网发电的需要,它是光伏系统的大脑。
1.离网逆变器的主要特点(1)采用16位单片机或32位DSP微处理器进行控制;(2)太阳能充电采用PWM控制模式,大大提高了充电效率;(3)采用数码或液晶显示各种运行参数,可灵活设置各种定值参数;(4)方波、修正波、正弦波输出。
纯正弦波输出时,波形失真率一般小于5%;(5)稳压精度高,额定负载状态下,输出精度一般不大于±3%;(6)具有缓启动功能,避免对蓄电池和负载的大电流冲击;(7)高频变压器隔离,体积小、重量轻;(8)配备标准的RS232/485通信接口,便于远程通信和控制;(9)可在海拔5500m以上的环境中使用。
适应环境温度范围为-20~50℃;(10)具有输入接反保护、输入欠压保护、输入过压保护、输出过压保护、输出过载保护、输出短路保护、过热保护等多种保护功能。
2.并网型逆变器主要性能特点(1)功率开关器件采用新型IPM模块,大大提高系统效率;(2)采用MPPT自寻优技术实现太阳能电池最大功率跟踪,最大限度地提高系统的发电量;(3)液晶显示各种运行参数,人性化界面,可通过按键灵活设置各种运行参数;(4)设置有多种通信接口可以选择,可方便地实现上位机监控(上位机是指:人可以直接发出操控命令的计算机,屏幕上显示各种信号变化如电压、电流、水位、温度、光伏发电量等);(5)具有完善的保护电路,系统可靠性高;(6)具有较宽的直流电压输入范围;(7)可实现多台逆变器并联组合运行,简化光伏发电站设计,使系统能够平滑扩容;(8)具有电网保护装置,具有防孤岛保护功能。
光伏逆变器的拓扑结构与性能优化

光伏逆变器的拓扑结构与性能优化光伏逆变器是太阳能发电系统的重要组成部分,它可以将直流电转换为交流电,以满足电网接入或独立电力供应的需求。
在设计和优化光伏逆变器的拓扑结构和性能时,需要考虑多种因素,包括效率、功率因数、谐波失真、电磁干扰等。
本文将介绍光伏逆变器的常见拓扑结构,以及在实际应用中如何优化其性能。
光伏逆变器的拓扑结构主要有单相桥式逆变器、三相桥式逆变器和多电平逆变器等。
其中,单相桥式逆变器适用于单相光伏系统,拓扑简单、成本低廉。
三相桥式逆变器适用于三相光伏系统,能够提供更高的功率密度和更低的谐波失真。
而多电平逆变器则可以有效减小输出波形的谐波失真,提高系统的效率和可靠性。
在光伏逆变器的性能优化方面,首先要考虑的是其效率。
逆变器的效率直接影响到太阳能发电系统的整体效能。
为了提高逆变器的效率,可以采用高效的功率开关器件,如硅碳化物(SiC)器件,其开关速度快、导通压降低。
此外,还可以采用最大功率点追踪(MPPT)算法,在不同光照条件下,调整逆变器的工作点,以获得最大的输出功率。
其次,功率因数也是光伏逆变器性能优化的重要指标之一。
功率因数反映了电流和电压之间的相位差,功率因数越接近1,说明逆变器对电网的负载更加合适。
为了提高功率因数,可以采用电容滤波器或无源滤波器,将逆变器输出的谐波成分滤除,减小谐波失真,进而提高功率因数。
此外,光伏逆变器的谐波失真也需要得到重视和优化。
逆变器输出波形中存在的谐波成分会对电网和其他电气设备造成干扰,并增加能量损耗。
为了降低谐波失真,可以采用多电平逆变器拓扑结构,通过增加电平数来调整逆变器输出波形,减小谐波成分。
此外,还可以采用滤波器来滤除高次谐波,以获得更纯净的输出波形。
另外,光伏逆变器在工作过程中还会产生一定的电磁干扰。
为了减小电磁干扰,可以采用屏蔽器件、优化线路布局和地线设计,以提高光伏逆变器的抗干扰能力。
此外,还可以采用PWM调制技术,调整开关频率,减小高频谐波传输,从而降低电磁干扰的程度。
光伏发电系统逆变器结构特点

光伏发电系统逆变器结构特点提出问题:1、光伏发电系统并网时得主要部件就是什么?2、光伏逆变器如何分类?其电路如何构成?3、IGBT就是什么,有什么特点,主要参数?4、电力MOSFET就是什么,主要参数与特性?5、逆变器得常用电路有哪些,各自得接线与特点就是什么?6、常用逆变器得形式有哪些,各自特点就是什么,主要生产厂家?1.光伏发电系统并网时得主要部件就是什么?光伏发电系统并网时得主要部件就是逆变器。
无论就是太阳能电池、风力发电还就是新能源汽车,其系统应用都需要把直流电转换为交流电,承担这一任务得部件为逆变器。
逆变器又称电源调整器、功率调节器,就是光伏系统必不可少得一部分。
通常,物理上把将直流电能变换成交流电能得过程称为逆变,把实现逆变过程得装置称为逆变设备或逆变器。
逆变器得名称由此而来。
光伏逆变器最主要得功能就是把太阳能电池板所发得直流电转化成家电使用得交流电。
逆变器就是光伏系统得心脏,太阳能电池板所发得电全部都要通过逆变器得处理才能对外输出,逆变器对于整套系统得运行起着重要得作用,逆变器得核心器件就是IGBT(绝缘栅双极型晶体管),也就是价格最高得部件之一。
2.光伏逆变器如何分类?其电路如何构成?光伏逆变器得分类如下图:功率较小(<4kW)得光伏发电系统一般采用正弦波逆变器。
逆变器得显示功能主要包括:直流输入电压与电流得测量值,交流输出电压与电流得测量值,逆变器得工作状态(运行、故障、停机等)。
光伏逆变器得电路构成如下图所示:控制电路:逆变器得控制电路主要就是为主逆变电路提供一系列得控制脉冲来控制逆变开关器件得导通与关断,配合主逆变电路完成逆变功能。
辅助电路:辅助电路主要就是将输入电压变换成适合控制电路工作得直流电压。
辅助电路还包含多种检测、显示电路。
逆变器得显示功能主要包括:直流输入电压与电流得测量值,交流输出电压与电流得测量值,逆变器得工作状态(运行、故障、停机等)。
保护电路:逆变器得保护电路主要包括输入过压、欠压保护,输出过压、欠压保护,过载保护,过流与短路保护,接反保护,过热保护等。
光伏发电系统逆变器结构特点

光伏发电系统逆变器结构特点提出问题:1. 光伏发电系统并网时的主要部件是什么?2. 光伏逆变器如何分类?其电路如何构成?3. IGBT是什么,有什么特点,主要参数?4. 电力MOSFET是什么,主要参数和特性?5. 逆变器的常用电路有哪些,各自的接线和特点是什么?6. 常用逆变器的形式有哪些,各自特点是什么,主要生产厂家?1.光伏发电系统并网时的主要部件是什么?光伏发电系统并网时的主要部件是逆变器。
无论是太阳能电池、风力发电还是新能源汽车,其系统应用都需要把直流电转换为交流电,承担这一任务的部件为逆变器。
逆变器又称电源调整器、功率调节器,是光伏系统必不可少的一部分。
通常,物理上把将直流电能变换成交流电能的过程称为逆变,把实现逆变过程的装置称为逆变设备或逆变器。
逆变器的名称由此而来。
光伏逆变器最主要的功能是把太阳能电池板所发的直流电转化成家电使用的交流电。
逆变器是光伏系统的心脏,太阳能电池板所发的电全部都要通过逆变器的处理才能对外输出,逆变器对于整套系统的运行起着重要的作用,逆变器的核心器件是IGBT(绝缘栅双极型晶体管),也是价格最高的部件之一。
2.光伏逆变器如何分类?其电路如何构成?光伏逆变器的分类如下图:功率较小(<4kW)的光伏发电系统一般采用正弦波逆变器。
逆变器的显示功能主要包括:直流输入电压和电流的测量值,交流输出电压和电流的测量值,逆变器的工作状态(运行、故障、停机等)。
光伏逆变器的电路构成如下图所示:控制电路:逆变器的控制电路主要是为主逆变电路提供一系列的控制脉冲来控制逆变开关器件的导通与关断,配合主逆变电路完成逆变功能。
辅助电路:辅助电路主要是将输入电压变换成适合控制电路工作的直流电压。
辅助电路还包含多种检测、显示电路。
逆变器的显示功能主要包括:直流输入电压和电流的测量值,交流输出电压和电流的测量值,逆变器的工作状态(运行、故障、停机等)。
保护电路:逆变器的保护电路主要包括输入过压、欠压保护,输出过压、欠压保护,过载保护,过流和短路保护,接反保护,过热保护等。
光伏 逆变器

光伏逆变器光伏逆变器是光伏发电系统中的核心设备,它的作用是将光伏电池板产生的直流电转换成交流电。
目前,光伏逆变器已经成为了光伏发电系统中不可或缺的一部分,其中最受欢迎的逆变器类型是串联式逆变器、并联式逆变器和混合式逆变器。
串联式逆变器能够将乘以直流电电压和电流得到的总功率转化为交流电功率,然后输出到电网中。
串联式逆变器适合于小型光伏发电系统,其优点是适用于各种输出功率,但其缺点是输出电流和电压都比较低,需要大量的太阳能电池板和电池组才能满足需要。
与串联式逆变器相比,并联式逆变器的特点是所有电池板串联,然后与逆变器相连。
并联式逆变器适合于大型光伏发电系统,其优点是输出功率和效率高,而且能够抵抗各种电气干扰。
但是,由于需要更大和更贵的电池板,所以成本也相对较高。
混合式逆变器是串联式逆变器和并联式逆变器的结合体,其特点是既能够承受小型系统的输出要求,又能够满足大型系统的输出要求。
混合式逆变器的优点是能够自动调整输出功率,而且能够在整个系统中均衡分配电流和电压。
但是,混合式逆变器的缺点是相对较贵,需要更复杂的电路和更大的空间。
除了逆变器类型之外,人们还关注逆变器的效率和可靠性。
尽管目前市场上有许多品牌和型号的逆变器,但是有些逆变器的效率和可靠性并不令人满意。
因此,消费者在购买逆变器时应该选择那些经过认证的高品质产品。
一些具有专业认证的逆变器品牌包括SMA、ABB、Fronius等。
总的来说,光伏逆变器对于光伏发电系统非常关键。
逆变器的类型和质量都会直接影响整个系统的输出功率和效率。
因此,选择适合的逆变器品牌和型号是十分重要的。
在未来,随着科技的发展和市场的竞争,可能会出现更高效和更可靠的逆变器产品,这也将有助于推动光伏发电技术的发展和普及。
光伏逆变器功能特点和主要技术参数说明

光伏逆变器功能特点和主要技术参数说明光伏逆变器功能特点和主要技术参数说明将直流电能变换成为交流电能的过程称为逆变,完成逆变功能的电路称为逆变电路,⽽实现逆变过程的装置称为逆变器或逆变设备。
太阳能光伏系统中使⽤的逆变器是⼀种将太阳能电池产⽣的直流电能转换为交流电能的转换装置。
它使转换后的交流电的电压、频率与电⼒系统交流电的电压、频率相⼀致,以满⾜为各种交流⽤电装置、设备供电及并⽹发电的需要,它是光伏系统的⼤脑。
1.离⽹逆变器的主要特点(1)采⽤16位单⽚机或32位DSP微处理器进⾏控制;(2)太阳能充电采⽤PWM控制模式,⼤⼤提⾼了充电效率;(3)采⽤数码或液晶显⽰各种运⾏参数,可灵活设置各种定值参数;(4)⽅波、修正波、正弦波输出。
纯正弦波输出时,波形失真率⼀般⼩于5%;(5)稳压精度⾼,额定负载状态下,输出精度⼀般不⼤于±3%;(6)具有缓启动功能,避免对蓄电池和负载的⼤电流冲击;(7)⾼频变压器隔离,体积⼩、重量轻;(8)配备标准的RS232/485通信接⼝,便于远程通信和控制;(9)可在海拔5500m以上的环境中使⽤。
适应环境温度范围为-20~50℃;(10)具有输⼊接反保护、输⼊⽋压保护、输⼊过压保护、输出过压保护、输出过载保护、输出短路保护、过热保护等多种保护功能。
2.并⽹型逆变器主要性能特点(1)功率开关器件采⽤新型IPM模块,⼤⼤提⾼系统效率;(2)采⽤MPPT⾃寻优技术实现太阳能电池最⼤功率跟踪,最⼤限度地提⾼系统的发电量;(3)液晶显⽰各种运⾏参数,⼈性化界⾯,可通过按键灵活设置各种运⾏参数;(4)设置有多种通信接⼝可以选择,可⽅便地实现上位机监控(上位机是指:⼈可以直接发出操控命令的计算机,屏幕上显⽰各种信号变化如电压、电流、⽔位、温度、光伏发电量等);(5)具有完善的保护电路,系统可靠性⾼;(6)具有较宽的直流电压输⼊范围;(7)可实现多台逆变器并联组合运⾏,简化光伏发电站设计,使系统能够平滑扩容;(8)具有电⽹保护装置,具有防孤岛保护功能。
光伏逆变器原理基础知识

光伏逆变器原理基础知识从事电力行业的各位同仁们应当会常常听说逆变器,知道逆变器的用途与功能,今日就先带大家了解一下光伏逆变器的原理吧。
一、工作原理及特点:工作原理:逆变装置的核心,是逆变开关电路,简称为逆变电路。
该电路通过电力电子开关的导通与关断,来完成逆变的功能。
特点:(1)要求具有较高的效率。
由于目前太阳能电池的价格偏高,为了最大限度的利用太阳能电池,提高系统效率,必需设法提高逆变器的效率。
(2)要求具有较高的牢靠性。
目前光伏电站系统主要用于边远地区,很多电站无人值守和维护,这就要求逆变器有合理的电路结构,严格的元器件筛选,并要求逆变器具备各种爱护功能,如:输入直流极性接反爱护、沟通输出短路爱护、过热、过载爱护等。
(3)要求输入电压有较宽的适应范围。
由于太阳能电池的端电压随负载和日照强度变化而变化。
特殊是当蓄电池老化时其端电压的变化范围很大,如12V的蓄电池,其端电压可能在 10V~16V之间变化,这就要求逆变器在较大的直流输入电压范围内保证正常工作。
二、光伏逆变器分类有关逆变器分类的方法许多,例如:依据逆变器输出沟通电压的相数,可分为单相逆变器和三相逆变器;依据逆变器使用的半导体器件类型不同,又可分为晶体管逆变器、晶闸管逆变器及可关断晶闸管逆变器等。
依据逆变器线路原理的不同,还可分为自激振荡型逆变器、阶梯波叠加型逆变器和脉宽调制型逆变器等。
依据应用在并网系统还是离网系统中又可以分为并网逆变器和离网逆变器。
为了便于光电用户选用逆变器,这里仅以逆变器适用场合的不同进行分类。
1、集中型逆变器集中逆变技术是若干个并行的光伏组串被连到同一台集中逆变器的直流输入端,一般功率大的使用三相的IGBT功率模块,功率较小的使用场效应晶体管,同时使用DSP转换掌握器来改善所产出电能的质量,使它特别接近于正弦波电流,一般用于大型光伏发电站(10kW)的系统中。
最大特点是系统的功率高,成本低,但由于不同光伏组串的输出电压、电流往往不完全匹配(特殊是光伏组串因多云、树荫、污渍等缘由被部分遮挡时),采纳集中逆变的方式会导致逆变过程的效率降低和电户能的下降。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

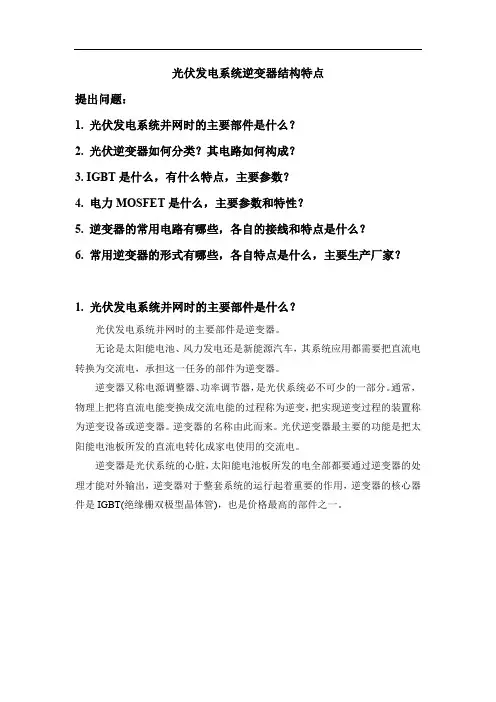

光伏发电系统逆变器结构特点提出问题:1.光伏发电系统并网时的主要部件是什么?2.光伏逆变器如何分类?其电路如何构成?3.IGBT是什么,有什么特点,主要参数?4.电力MOSFET是什么,主要参数和特性?5.逆变器的常用电路有哪些,各自的接线和特点是什么?6.常用逆变器的形式有哪些,各自特点是什么,主要生产厂家?1・光伏发电系统并网时的主要部件是什么?光伏发电系统并网时的主要部件是逆变器。
