螺旋输送机计算程序
螺旋输送机计算书(手册)
螺旋输送机计算书（查手册）螺旋输送机的生产率（t/h）的计算公式为：Q=4.7×10-3×Ψ×βO×k2×g×ρ×n×D3式中Q-输送机的生产率（t/h）；Ψ—料槽的填充系数，由表10-30选取；βO —倾斜向上输送时对输送量的影响系数，由经验公式βO=1-0.02β求得，其中β为输送机对水平的倾斜角，一般β≤20º；k2—螺旋螺距与直径之比例系数，对于倾斜布置的输送机，输送磨磋性的物料时，取k2=0.8，反之，取k2=1；ρ—被输送物料的堆积密度（kg/m3）;n—螺旋转速（r/min）；g—重力加速度，g=9.8m/s2；D—螺旋直径（m）。
螺旋最大许用转速经验公式：n man =A/D1/2式中D-螺旋直径（m）；A-经验系数，由表10-31查得。
附一：表10-30各种物料的堆积密度ρ、阻力系数λ、填充系数ψ：物料名称ρ(t/m3) λψ块矾0.88 1.90 0.45硫酸铝0.83 1.40 0.45小苏打（碳酸氢钠）0.77 0.80 0.45小麦0.67 0.70 0.45铝土矿粉(干燥) 1.00 2.40 0.45蓖麻豆(整粒带壳) 0.58 0.70 0.45硼砂(细粒) 0.80 0.90 0.45咖啡(烤豆) 0.40 0.50 0.45玉米0.72 0.50 0.45棉籽(干燥，除尘的) 0.50 0.80 0.45漂白土(烧过) 0.64 2.70 0.45碎石灰石0.88 2.70 0.45奶粉0.53 0.70 0.45高梁(谷) 0.69 0.50 0.45高梁粉0.54 0.70 0.45燕麦0.42 0.50 0.45磷酸肥0.96 1.90 0.45米(去糠) 0.48 0.50 0.45稻谷0.75 0.50 0.45皂粉0.37 1.20 0.45淀粉0.61 1.40 0.45向日葵籽0.46 0.70 0.45尿素(小颗粒) 0.72 1.60 0.45黑麦0.75 0.50 0.45小麦(芽) 0.37 0.50 0.45豌豆0.77 0.70 0.45无烟煤(粒度小于12mm) 0.88 1.40 0.45 石墨片0.64 0.70 0.45细矾0.77 0.81 0.33硼矾0.27 1.90 0.33氢氧化铝0.86 1.80 0.33硝酸铵0.83 1.40 0.33大麦粉0.45 0.50 0.33大麦芽0.50 0.50 0.33骨灰0.72 2.20 0.33骨粉0.88 2.30 0.33糠、麸0.29 0.70 0.33咖啡(速溶) 0.30 0.50 0.33电石1.28 2.70 0.33磷酸钙0.72 2.20 0.33苛性苏打1.41 2.40 0.33苛性苏打片0.75 2.00 0.33无烟煤(洗过的碎煤) 0.96 1.40 0.33烟煤0.75 1.20 0.33褐煤0.66 1.40 0.33细粉软木0.16 0.70 0.33颗粒软木0.22 0.70 0.33玉米粉0.50 0.70 0.33棉籽饼(粉碎的) 0.67 1.40 0.33棉籽(干燥，未除尘) 0.35 1.20 0.33鱼粉0.61 1.40 0.33面粉0.59 0.80 0.33石墨粉0.45 0.70 0.33石膏粉(焙烧过) 1.12 2.70 0.33红铅(细粉) 1.44 1.60 0.33生石灰粉1.01 0.80 0.33熟石灰粉0.58 0.80 0.33燕麦粉0.56 0.70 0.33花生仁0.64 0.50 0.33聚苯乙烯(粒) 0.64 0.50 0.33聚苯乙烯(粉) 0.40 1.40 0.33土豆粉0.77 0.70 0.33糙米0.54 0.80 0.33松香(粒度小于12mm) 1.00 2.00 0.33橡胶(粒) 0.85 2.00 0.33皂片0.32 0.80 0.33皂粒0.40 0.80 0.33磷酸钠0.88 1.20 0.33大豆饼0.67 1.40 0.33大豆粉0.46 1.10 0.33糖(粉) 0.88 1.10 0.33精制糖(干粒) 0.85 1.50 0.33精制糖(湿粒) 0.96 2.30 0.33烟草(碎屑) 0.32 1.10 0.33木屑粉0.42 0.50 0.33氧化锌(重) 0.53 1.40 0.33氧化锌(轻) 0.21 1.40 0.33水泥1.13 1.90 0.33充气水泥1.00 1.90 0.33煤渣0.64 2.40 0.33冰晶石(粉末) 1.33 2.70 0.33硅藻土0.22 2.20 0.33烟道灰0.85 4.70 0.33飞灰0.61 2.70 0.33煤灰0.61 2.70 0.33氧化铁(颜料) 0.40 1.40 0.33石灰石粉1.20 2.40 0.33云母(粉) 0.22 1.40 0.33花生(有壳，未清洁) 0.29 0.90 0.33磷酸钾0.82 1.40 0.33硝酸钾(粒度小于12mm) 1.22 1.60 0.33 粗盐0.85 1.40 0.33细盐1.20 2.30 0.33芝麻0.54 0.80 0.33大豆(整粒) 0.77 1.40 0.33滑石粉0.88 1.10 0.33散煤(干、粒度小于12mm) 0.64 4.10 0.33 散煤(干、粒度小于75mm) 0.61 3.40 0.33 散煤(湿、粒度小于12mm) 0.77 4.10 0.33 散煤(湿、粒度小于75mm) 0.77 5.40 0.33 焙烧土1.44 3.20 0.33壤土(干，松散) 1.22 1.60 0.33矾土0.93 2.40 0.15氧化铝1.44 2.40 0.15石棉(矿物) 1.30 1.60 0.15玄武石1.49 2.40 0.15硼1.20 1.40 0.15金刚砂1.60 4.10 0.15碎焦碳0.48 1.60 0.15焦碳(松散) 0.48 1.60 0.15碎玻璃(粉末) 1.60 2.70 0.15玻璃(原料) 1.44 3.40 0.15化岗石1.36 3.40 0.15大理石(粉碎的) 1.41 2.70 0.15石英砂(粉) 1.20 2.30 0.15石英砂(粒) 1.36 2.70 0.15河砂(干) 1.60 2.30 0.15型砂(筛过) 1.52 3.50 0.15炉渣(干，粒) 1.01 3.00附二：表10-31各种散颗粒物料的经验系数A值。
螺旋输送机输送量计算
螺旋输送机输送量计算螺旋输送机是一种常用的输送设备，广泛应用于煤矿、建材、化工等行业中。
其主要作用是将物料从一个地方输送到另一个地方，具有输送效率高、占地面积小、操作简便等优点。
在使用螺旋输送机时，我们需要对其输送量进行计算，以满足生产需求。
Q=K*(π/4)*(D^2-d^2)*S*n其中，Q表示输送量，K为修正系数，一般取0.08-0.12；D为螺旋叶片外径，单位为m；d为螺旋叶片内径，单位为m；S为输送机螺旋叶片的进给角，单位为弧度；n为螺旋叶片转速，单位为r/min。
在计算螺旋输送机的输送量时，我们需要先确定修正系数K的具体取值。
修正系数K的大小与物料的输送能力、特性、螺旋叶片形状等有关。
通常情况下，我们可以根据经验值选择参考修正系数。
接下来，我们需要测量螺旋叶片的外径D和内径d。
外径D是指螺旋叶片外部圆周上相对应的两点之间的距离。
内径d是指螺旋叶片内部圆周上相对应的两点之间的距离。
计算螺旋叶片的进给角S时，我们需要考虑物料的属性和工况要求。
进给角S是指螺旋叶片的进给方向与水平面的夹角。
最后，我们需要确定螺旋叶片的转速n。
螺旋输送机的转速会直接影响到输送量的大小。
一般情况下，转速n可以根据工作要求和设备的额定转速来选择。
通过以上参数的测量和确定，我们就能够计算出螺旋输送机的输送量。
需要注意的是，在实际使用中，我们还需要考虑到一些影响输送量的因素，如物料的含水量、物料的粘性以及输送机的摩擦阻力等。
这些因素都会对螺旋输送机的实际输送量产生影响，需要综合考虑并进行修正。
总之，螺旋输送机的输送量计算需要根据具体的参数和工况进行，可以通过以上公式和方法来进行计算。
在实际应用中，我们需要根据实际情况进行调整和修正，以满足生产需要。
螺旋机设计计算指南
螺旋输送机设计计算1 螺旋输送机输送量按下式计算：Q = 60 π D2 S n ϕ r C / 4 （t / h）式中：G—螺旋输送机的输送能力（t / h）D—螺旋叶片直径（ｍ）S—螺距（ｍ）对于实体螺旋,S = 0.8D；对于带式螺旋,S = Dn—螺旋转速（r / min ）ϕ—物料填充系数（见表1）r—物料容积密度（t / m3）C—螺旋输送机的倾钭度系数（见表2）说明：容积密度值仅供计算螺旋输送机输送量时参考。
螺旋轴的转速随输送能力、螺旋直径及输送物料的特性而不同,为了保证在一定输送量下,物料不因受太大的切向力而被抛起,螺旋轴转速有一定极限,一般可按下面的经验公式计算：n = K2 / √ D （r / min）式中：n—螺旋轴的极限转速（r / min）D—螺旋叶片直径（m）K2 —物料特性系数（见表1）上述公式计算出的转速应圆整。
2 螺旋输送机轴功率螺旋输送机轴功率按下式计算：N0 = GL（ξCOSβ± Sinβ）K3 / 367即：N0 = G K3（ξ Ln ± H）/ 367 （Kw）式中：N0 —螺旋输送机计算轴功率（Kw）G —螺旋输送机计算输送量（t / h）K3—功率储备系数K3 = 1.2～1.4ξ—物料的阻力系数（见表1）Ln —螺旋输送机的水平投影长度（m）H —螺旋输送机的垂直投影长度（m）当向上输送时,取＋号；向下输送时,取－号。
所需电动机功率：N = N0 / η（Kw）式中：N —输送机所需电动机功率（Kw）η—驱动装置的传动效率（η = 0.94）双管螺旋喂料机双管螺旋喂料机的输送能力按下式计算：Q = 30 π n ϕ（D2－d2）（S－δ）（m3 / h）式中：Q —双管螺旋喂料机喂料能力（m3 / h）D —螺旋叶片直径（m）d —螺旋轴的直径（m）S —螺旋叶片的节距（m）δ—螺旋叶片的厚度（m）n —螺旋的转速（r / min）ϕ—物料的填充系数（一般取0.9）短螺距单头螺旋,螺距减少到2 / 3直径称为短螺距,推荐用于倾角超过20︒的倾钭螺旋输送机,甚至可以垂直使用,也常用于螺旋喂料机,较短的螺距可防止流态化的物料产生自流。

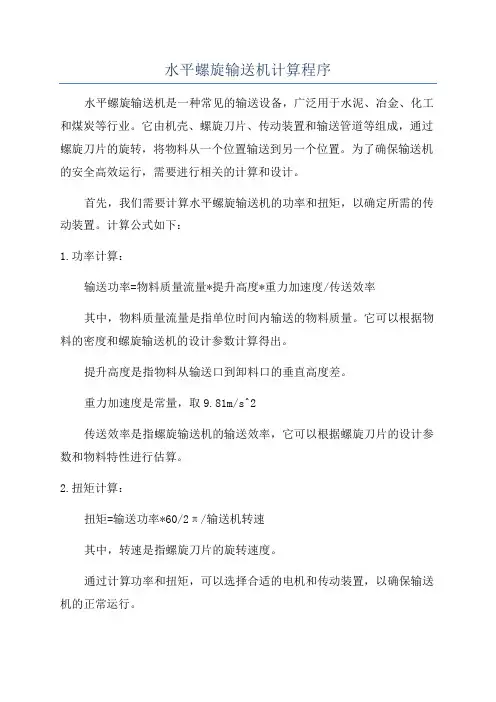

水平螺旋输送机计算程序
水平螺旋输送机计算程序水平螺旋输送机是一种常见的输送设备，广泛用于水泥、冶金、化工和煤炭等行业。
它由机壳、螺旋刀片、传动装置和输送管道等组成，通过螺旋刀片的旋转，将物料从一个位置输送到另一个位置。
为了确保输送机的安全高效运行，需要进行相关的计算和设计。
首先，我们需要计算水平螺旋输送机的功率和扭矩，以确定所需的传动装置。
计算公式如下：1.功率计算：输送功率=物料质量流量*提升高度*重力加速度/传送效率其中，物料质量流量是指单位时间内输送的物料质量。
它可以根据物料的密度和螺旋输送机的设计参数计算得出。
提升高度是指物料从输送口到卸料口的垂直高度差。
重力加速度是常量，取9.81m/s^2传送效率是指螺旋输送机的输送效率，它可以根据螺旋刀片的设计参数和物料特性进行估算。
2.扭矩计算：扭矩=输送功率*60/2π/输送机转速其中，转速是指螺旋刀片的旋转速度。
通过计算功率和扭矩，可以选择合适的电机和传动装置，以确保输送机的正常运行。
其次，我们还需要计算输送机的设计参数，以满足物料输送的要求。
主要包括以下几个方面：1.螺旋刀片直径和螺距的选择：螺旋刀片直径和螺距的选择需要考虑物料的特性、物料流量和输送机的转速。
一般来说，螺旋刀片直径越大，输送能力越强；螺旋刀片螺距越大，物料的升运能力越强。
2.输送机长度的确定：输送机长度的确定需要考虑物料的输送距离和卸料口位置。
一般来说，输送机的长度应足够长，以确保物料在输送过程中可以充分混合和升运。
3.输送机的倾角：输送机的倾角是指螺旋刀片与水平面的夹角。
倾角的大小会影响物料的输送能力和卸料口位置。
一般来说，倾角越大，物料的输送能力越强，但同时也会增加对传动装置的要求。
最后，我们还需要进行输送机的结构计算和强度校核，以确保输送机的结构稳定和安全。
通常包括以下几个方面：1.输送机的支撑形式和材料的选择：输送机的支撑形式可以选择为悬挂式或支承式，具体取决于输送机的长度和物料的输送量。

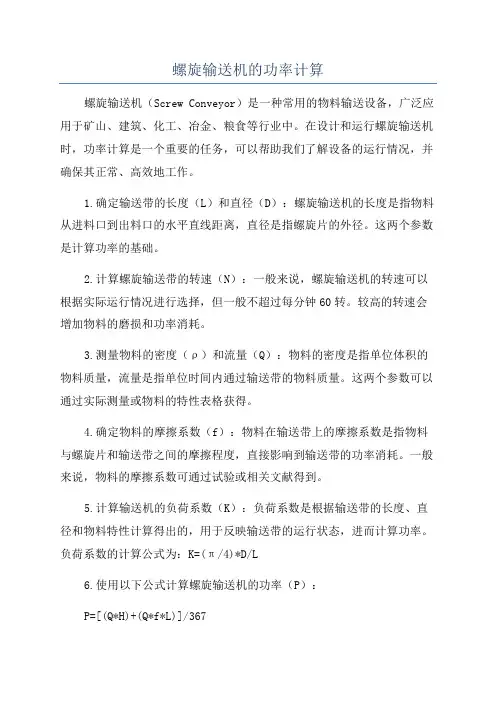

螺旋输送机的功率计算
螺旋输送机的功率计算螺旋输送机（Screw Conveyor）是一种常用的物料输送设备，广泛应用于矿山、建筑、化工、冶金、粮食等行业中。
在设计和运行螺旋输送机时，功率计算是一个重要的任务，可以帮助我们了解设备的运行情况，并确保其正常、高效地工作。
1.确定输送带的长度（L）和直径（D）：螺旋输送机的长度是指物料从进料口到出料口的水平直线距离，直径是指螺旋片的外径。
这两个参数是计算功率的基础。
2.计算螺旋输送带的转速（N）：一般来说，螺旋输送机的转速可以根据实际运行情况进行选择，但一般不超过每分钟60转。
较高的转速会增加物料的磨损和功率消耗。
3.测量物料的密度（ρ）和流量（Q）：物料的密度是指单位体积的物料质量，流量是指单位时间内通过输送带的物料质量。
这两个参数可以通过实际测量或物料的特性表格获得。
4.确定物料的摩擦系数（f）：物料在输送带上的摩擦系数是指物料与螺旋片和输送带之间的摩擦程度，直接影响到输送带的功率消耗。
一般来说，物料的摩擦系数可通过试验或相关文献得到。
5.计算输送机的负荷系数（K）：负荷系数是根据输送带的长度、直径和物料特性计算得出的，用于反映输送带的运行状态，进而计算功率。
负荷系数的计算公式为：K=(π/4)*D/L6.使用以下公式计算螺旋输送机的功率（P）：P=[(Q*H)+(Q*f*L)]/367其中，H是物料的升高差，单位为米。
通过以上步骤，我们可以计算出螺旋输送机的功率。
这个功率值是一个参考值，可以帮助我们了解设备的工作状态和功耗情况。
在实际应用中，我们还应该考虑到一些额外因素，例如传动效率、驱动设备的类型和能耗等。
需要注意的是，螺旋输送机的功率计算是一个复杂的过程，涉及到多个参数的测量和估算。
因此，为了确保计算结果的准确性和可靠性，建议在实际操作中进行相关试验，并参考相关的专业手册和设计规范进行计算。
总之，螺旋输送机的功率计算是设计和运行该设备的重要任务，可以帮助我们了解设备的运行情况和能耗情况，并确保其正常、高效地工作。
水平螺旋输送机计算程序
水平螺旋输送机计算程序水平螺旋输送机是一种常用的物料输送设备，广泛应用于建筑、化工、矿山等行业。
其主要由螺旋段、传动装置、支座、进料口和出料口等部分组成。
螺旋段是主要工作部分，通过传动装置带动螺旋旋转，从而将物料从进料口输送到出料口。
1.输送物料的特性：-物料名称：煤粉- 物料密度：800 kg/m³- 物料粒度：0.2-2 mm-摩擦系数：0.35- 最大颗粒度：5 mm- 最小颗粒度：0.1 mm-输送能力：10t/h2.螺旋输送机的参数：- 螺旋直径：300 mm- 螺旋转速：30 rpm-输送机长度：10m- 螺旋螺距：400 mm-螺旋转动功率：P=1.1kW3.计算步骤：步骤1：计算物料流量：物料流量（Q）=输送能力/物料密度=10,000/800=12.5m³/h步骤2：计算螺旋转速与进给角度：螺旋每分钟转动圈数（n）= 螺旋转速（rpm）/ 60 = 30 / 60 = 0.5 圈/秒步骤3：计算物料的体积流量：步骤4：计算螺旋截面积和容积系数：螺旋容积系数（Cv）= V / Vmax = (2π * r * l) / (π * r * p) = 2 * l / p = 2 * 10 / 0.4 = 50步骤5：计算物料速度和实际输送负荷：步骤6：检查输送负荷是否符合要求：实际输送负荷（ξ）应小于允许输送负荷（ξmax）= 3.5 N/m²，符合要求。
通过上述计算，我们可以得到螺旋输送机的必要参数和运行情况。
这些参数可以作为设计和选型的依据，确保水平螺旋输送机的正常、高效运行。
当然，在实际应用中，还需要考虑到物料特性、输送距离、工艺要求等因素，并进行综合计算和设计，以满足具体的工程需求。
螺旋输送机的设计计算
螺旋输送机的设计计算
螺旋输送机是一种常见的物料输送设备，广泛应用于矿山、冶金、化工、电力、轻工、粮食等行业。
它具有简单、可靠、经济、易维护等特点，适用于输送粉状、颗粒状和小块状的物料。
下面我将介绍螺旋输送机的设
计计算。
设计计算主要包括输送能力计算、功率计算和选型计算。
第一，输送能力计算。
螺旋输送机的输送能力取决于物料种类、物料
密度、螺旋直径、螺旋转速和输送长度。
一般情况下，可以使用以下公式
计算输送能力：
Q=(π/4)*D^2*n*S*γ
其中，Q为输送能力（单位：t/h），D为螺旋直径（单位：mm），n
为螺旋转速（单位：r/min），S为表面修整系数，γ为物料密度（单位：t/m^3）。
第二，功率计算。
螺旋输送机的功率包括传动功率和工作功率。
传动
功率是驱动装置传递给螺旋的功率，工作功率是螺旋输送机实际进行物料
输送所需的功率。
传动功率可根据所选用的驱动装置和机械效率进行计算，工作功率可根据输送能力和物料运动阻力进行计算。
第三，选型计算。
根据输送要求，包括输送能力、输送距离、输送角度、输送物料特性等，选取合适的螺旋输送机型号和参数。
主要考虑螺旋
直径、螺距、转速、叶片数量、进料口形状等因素。
值得注意的是，螺旋输送机设计计算是一个复杂的过程，需要考虑多
个因素的综合影响。
在实际设计过程中，还应该根据具体情况进行实际测量、试验验证，以确保螺旋输送机的安全可靠运行。
螺旋输送机选用计算
螺旋输送机选用计算（一）螺旋直径计算螺旋输送机的螺旋直径：式中D———螺旋直径,m;K———物料特性系数；Q———输送能力,t/h;ψ———充填系数；γ———物料松散密度,t/m3;C———倾角系数。
按公式(1)计算之D值，应取整数为标准螺旋直径：150、200、250、300、400、500、600毫米。
如果输送物料的粒度较大时，螺旋直径D还应与输送物料粒度保持如下关系：对于未分级物料：D≥(8～10)d(2)对于分级物料：D≥(4～6)d max(3)式中d———物料的平均粒度,mm;d max———物料的最大粒度,mm.如果根据输送物料的粒度需要选择较大的螺旋直径，可维持输送量不变的条件下，选择较低的螺旋转速，以延长其使用寿命。
（二）螺旋转速的计算螺旋转速在满足输送能力的条件下不宜过高，以免物料受过大的切向力而被抛起，以致无法向前输送。
因此螺旋转速n不能超过其极限转速n j：式中n———螺旋转速,r/min;n j———螺旋极限转速,r/min;A———物料综合特性系数。
按公式(4)计算的n j应取整(n)为下述转速：20、30、35、45、60、75、90、120、150、190转/分。
取整螺旋直径D及转速n的数值后，还必须对充填系数进行验算：式中t———螺旋节距,s制法为螺旋直径的0.8倍,D制法与螺旋直径相同,m;其他符号同前.（三）功率计算螺旋输送机的轴功率：式中N0———轴功率,Kw;H———倾斜布置时的提升或下降高度，上运时为正，下运时为负,m;L———水平投影长,m;ω0———物料的阻力系数。
电动机功率：式中N———电动机功率,Kw;K1———备用系数，一般取K=1.15;η———驱动装置总效率，一般取η=0.9～0.94.（四）LS型螺旋输送机(1)LS型固定式螺旋输送机是定型产品。
螺旋直径有100、125、160、200、250、315、400、500、630、800、1000、1250毫米12种。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0.005-0.01
16
0.133
=(0.20.35)D
103.1594
1.414214
向上为+向下为 1.2-1.3 1.2-1.4 0.9-0.94 对于一定的物 料,φ叶为定值 0.65-0.75
0.165981559
1.047197551 0.5
15.67618
9.514866 0.167532 0.169117 9.689672
0.01 0.38 0.38
0.1 0.031755 1.333333 0.3 0.4 0.7 1 2
18 倾斜时提升高度H
0.2
19 物料的总阻力系数ω0 20 功率储备系数K 21 传动总效率η总 22 物料与筒内壁的摩擦系数f壳
1.2 1.2 0.9 0.36397
0.36397
23 物料与螺旋叶片的摩擦角φ叶
1 生产率Q(t/h)
41.32868 0.024196 157.0775 0.006366
1.210442 419
0.14 0.124433 0.404433 304.3286
45.72751
备注 119.6677317
17363.47435 32.90005721 (0.6-0.7)D
6 转动轴直径d(m)
0.1 0.095
7 螺旋与筒壁间隙 8 螺旋外径D 9 螺旋内径d 11 机槽内的横断面积F(m2) 12 轴向速度v(m/s) 13 物料容重γ(t/m3) 14 填充系数ψ(见表4-3) 15 倾斜时修正系数β0(4-4) 16 叶片形式系数K1 17 输送机水平投影长度L平(m)
20
24 螺旋叶片的外侧升角a 25 螺旋输送机效率η 26 物料与叶片的摩擦系数f壳 27 物料提升角γ 28 螺旋输送机效率η
重力加速度 ε
20 0.165982
1
0.175 0.150533
0.46
22.7
9.81 0.263158 0.263158
9.514866 9.510043
五:垂直 机转速
螺旋输送 机计算程 序 一:基本 数据
输入数据 计算数据 验证
1 输送量Q(t/h) 提升高度
2 筒直径D1(m) 3 电机功率N
轴功率N轴 4 转速n(r/min) 5 螺距S(m)
50 35.90032 51.09444 5 0.4
31.03035 4.525259 400 289.3912 0.2 0.2508 是
六:驱动 动率
1 转速不得大于(A取60见表4-3) 97.33285 0.616441 2 计算转速 3 如果2<1方合格
1 轴功率N轴(kw) 2 电机功率N电
0.323955 0.43194
二:螺旋 升角a
三:叶片 尺寸计算
四:水平 机生产率
1 外升角a外 2 内升角a内
1 外螺旋线长L外 2 内螺旋线长L内 3 叶片高度W 4 内径r 5 外径R 6 缺口角度a
