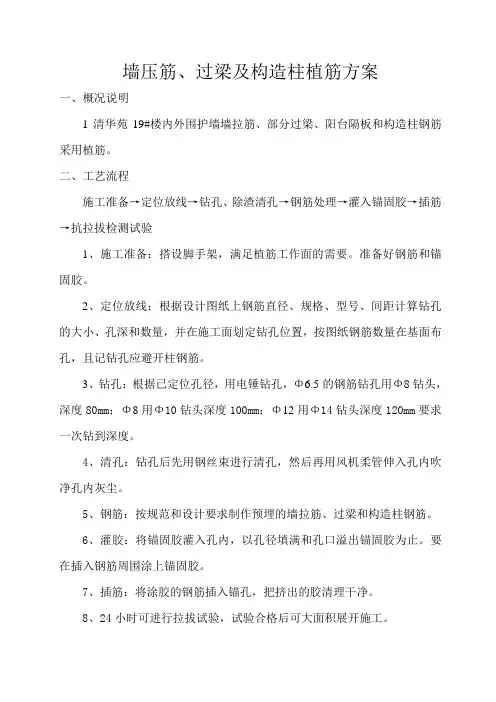

墙压筋、过梁及构造柱植筋方案
墙压筋、过梁及构造柱植筋方案
一、概况说明
1清华苑19#楼内外围护墙墙拉筋、部分过梁、阳台隔板和构造柱钢筋采用植筋。
二、工艺流程
施工准备→定位放线→钻孔、除渣清孔→钢筋处理→灌入锚固胶→插筋→抗拉拔检测试验
1、施工准备：搭设脚手架，满足植筋工作面的需要。
准备好钢筋和锚固胶。
2、定位放线：根据设计图纸上钢筋直径、规格、型号、间距计算钻孔的大小、孔深和数量，并在施工面划定钻孔位置，按图纸钢筋数量在基面布孔，且记钻孔应避开柱钢筋。
3、钻孔：根据已定位孔径，用电锤钻孔，Φ6.5的钢筋钻孔用Φ8钻头，深度80mm；Φ8用Φ10钻头深度100mm；Φ12用Φ14钻头深度120mm要求一次钻到深度。
4、清孔：钻孔后先用钢丝束进行清孔，然后再用风机柔管伸入孔内吹净孔内灰尘。
5、钢筋：按规范和设计要求制作预埋的墙拉筋、过梁和构造柱钢筋。
6、灌胶：将锚固胶灌入孔内，以孔径填满和孔口溢出锚固胶为止。
要在插入钢筋周围涂上锚固胶。
7、插筋：将涂胶的钢筋插入锚孔，把挤出的胶清理干净。
8、24小时可进行拉拔试验，试验合格后可大面积展开施工。

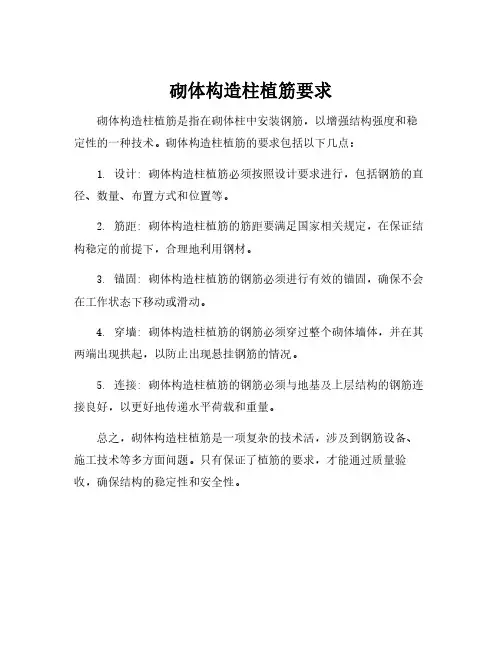

砌体构造柱植筋要求
砌体构造柱植筋要求
砌体构造柱植筋是指在砌体柱中安装钢筋，以增强结构强度和稳定性的一种技术。
砌体构造柱植筋的要求包括以下几点：
1.设计:砌体构造柱植筋必须按照设计要求进行，包括钢筋的直径、数量、布置方式和位置等。
2.筋距:砌体构造柱植筋的筋距要满足国家相关规定，在保证结构稳定的前提下，合理地利用钢材。
3.锚固:砌体构造柱植筋的钢筋必须进行有效的锚固，确保不会在工作状态下移动或滑动。
4.穿墙:砌体构造柱植筋的钢筋必须穿过整个砌体墙体，并在其两端出现拱起，以防止出现悬挂钢筋的情况。
5.连接:砌体构造柱植筋的钢筋必须与地基及上层结构的钢筋连接良好，以更好地传递水平荷载和重量。
总之，砌体构造柱植筋是一项复杂的技术活，涉及到钢筋设备、施工技术等多方面问题。
只有保证了植筋的要求，才能通过质量验收，确保结构的稳定性和安全性。
构造柱植筋规范
构造柱植筋规范柱植筋是指对柱子进行加固时，在柱子周围埋设一定数量和规格的钢筋，以增强柱子的承载能力和抗震性能。
构造柱植筋规范的主要目的是保证植筋的质量和可靠性，确保柱子在受力过程中不会发生破坏或失稳。
下面是一个构造柱植筋规范的参考内容，包括材料要求、植筋的布置和连接、植筋的尺寸和间距等方面的规定。
一、材料要求：1. 钢筋应符合国家标准规定，主要包括材质、抗拉强度、屈服强度、伸长率等指标。
2. 钢筋要经过酸洗除锈处理，表面不能有杂质、氧化物和锈蚀。
3. 钢筋的锚固长度应符合设计要求，并按照标准进行加工和处理。
二、布置和连接：1. 植筋的数量、位置和布置应符合结构设计要求，确保钢筋能够均匀分布在柱子周围，并能够充分发挥加固效果。
2. 植筋应采用垂直于柱轴线的形式布置，每一层植筋的间距要符合设计要求，确保钢筋的受力均匀。
3. 植筋与柱体的连接应采用焊接或螺栓连接的方式，连接处应牢固可靠，不得出现松动或开裂的情况。
三、尺寸和间距：1. 植筋的直径和间距应根据柱子的尺寸和荷载要求进行设计，一般直径不小于柱子截面尺寸的1/8。
2. 植筋的间距一般不大于柱截面尺寸的1/14，如果需要加大植筋间距，应增加植筋的直径和数量，以保证植筋的受力均匀。
3. 植筋与柱顶、柱底的距离应符合设计要求，一般不小于柱子直径或宽度的2倍。
四、加工和施工：1. 钢筋的加工和植筋的施工应在室内进行，避免在不当的环境下进行，以防止钢筋的氧化和污染。
2. 钢筋要预留足够的长度进行锚固，且锚固部分应进行特殊加工，确保钢筋与混凝土的黏结强度。
3. 植筋的施工应按照设计图纸和规范要求进行，施工过程中要注意保持植筋的位置准确、垂直和水平。
以上是一个构造柱植筋规范的简要参考内容，具体的规范可根据不同地区和工程要求进行调整和修改。
在实际施工过程中，应严格按照相关规范要求进行操作，确保柱子的加固效果和施工质量。
砌体拉结筋及构造柱植筋方案
广西安业建筑工程有限责任公司桂平市旅游特色商品展示区（润景江都一期）5#、8#、9#、10#楼工程砌体拉结筋及构造柱植筋方案编制：审核：审批：编制单位（章）：编制时间：年月日目录一、编制依据 (1)二、工程概况 (1)三、施工准备 (3)四、施工工艺及具体操作方法 (4)五、锚固质量检查及验收 (6)六、施工要点及注意事项 (7)七、施工过程中的成品保护 (8)八、施工进度保证措施 (8)一、编制依据1.1国家有关法律、法规、现行有关技术规范、规程及标准。
1.2国家及地方现行施工验收规范、操作规程、质量检验验收标准和安全检查标准。
1.3经审图机构审查合格的本工程全套施工图纸与设计文件。
1.4工程施工承包合同（包括补充协议、投标文件等）1.5本工程执行主要现行规范、规程和标准等：1、《混凝土结构加固技术规范》（GB50367-2013）2、《建设工程施工现场供用电安全规范》（GB50194-2014）3、《建筑工程施工质量验收统一标准》（GB50300-2013）4、《砌体工程质量验收规范》（GB50203-2011）5、《建筑结构荷载规范》（GB50009-2012）6、《混凝土结构后锚固技术规程》（JGJ145-2013）7、《施工现场临时用电安全技术规范》（JGJ46-2005）二、工程概况项目名称桂平市旅游特色商品展示区（润景江都一期）建设地点桂平市西山镇大起村建设规模1、一标段共有四栋塔楼和裙楼组成，塔楼地下一层，地上20层,总高64.8米。
裙楼地下一层，地上一层，地下一层层高6.1米，部分6.8米和7.7米；塔楼首层4.8米，标准层高2.9米，总建筑面积55346.37平方米。
基础形式均为独立基础，持力层为石灰岩（破碎），塔楼设计等级为乙级，裙楼设计等级为丙级。
塔楼：剪力墙结构；裙楼和地下室：框架结构；建筑结构安全等级为二级，结构设计使用年限50年，建筑抗震设防类别为标准设防（丙）类，地基基础设计等级为乙级。
14的钢筋植筋拉拔试验

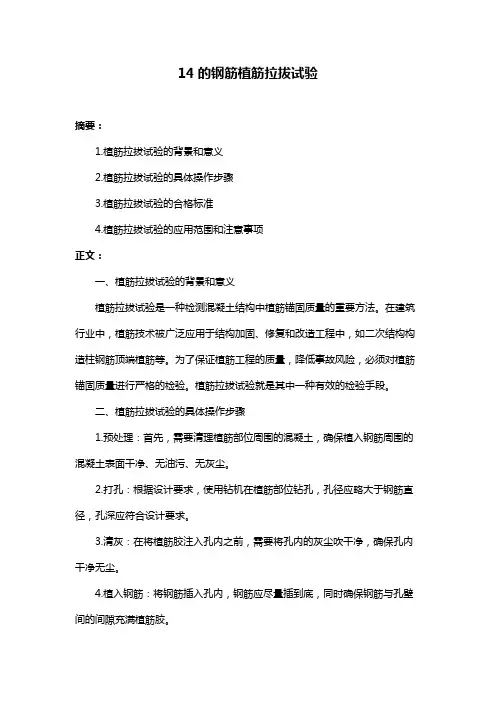

14的钢筋植筋拉拔试验摘要：1.植筋拉拔试验的背景和意义2.植筋拉拔试验的具体操作步骤3.植筋拉拔试验的合格标准4.植筋拉拔试验的应用范围和注意事项正文：一、植筋拉拔试验的背景和意义植筋拉拔试验是一种检测混凝土结构中植筋锚固质量的重要方法。
在建筑行业中，植筋技术被广泛应用于结构加固、修复和改造工程中，如二次结构构造柱钢筋顶端植筋等。
为了保证植筋工程的质量，降低事故风险，必须对植筋锚固质量进行严格的检验。
植筋拉拔试验就是其中一种有效的检验手段。
二、植筋拉拔试验的具体操作步骤1.预处理：首先，需要清理植筋部位周围的混凝土，确保植入钢筋周围的混凝土表面干净、无油污、无灰尘。
2.打孔：根据设计要求，使用钻机在植筋部位钻孔，孔径应略大于钢筋直径，孔深应符合设计要求。
3.清灰：在将植筋胶注入孔内之前，需要将孔内的灰尘吹干净，确保孔内干净无尘。
4.植入钢筋：将钢筋插入孔内，钢筋应尽量插到底，同时确保钢筋与孔壁间的间隙充满植筋胶。
5.固化：将植筋胶注入孔内后，需等待24 小时以上，让胶充分固化。
6.拉拔试验：在胶体充分固化后，使用拉力计（千斤顶）对植入钢筋进行拉拔试验。
为减少千斤顶对锚筋附近混凝土的约束，下用槽钢或支架架空，支点距离max（3d，60mm）。
然后匀速加载2-3 分钟（或采用分级加载）直至破坏。
三、植筋拉拔试验的合格标准植筋拉拔试验的合格标准主要根据破坏模式来判断。
一般情况下，拉拔试验分为钢筋破坏、胶筋截面破坏和混合破坏三种模式。
其中，钢筋破坏和胶筋截面破坏为合格，混合破坏则为不合格。
四、植筋拉拔试验的应用范围和注意事项植筋拉拔试验应用于各种混凝土结构中植筋锚固质量的检测，如二次结构构造柱钢筋顶端植筋等。
在进行植筋拉拔试验时，需要注意以下几点：1.试验数量：每组试验块体不少于5 个，由受检胶和植入带肋钢筋的混凝土试块组成。
2.钢筋公称直径和等级：钢筋公称直径为25mm，钢筋等级不低于400。
3.混凝土强度等级和植入深度：c30 混凝土块体钢筋植入深度为150mm （6 倍钢筋直径），c60 混凝土块体钢筋植入深度为125mm。
植筋专项施工方案
植筋施工方案目录1.编制根据2.工程概况3.施工次序4.施工工艺5.植筋胶旳技术指标6.工艺流程及施工操作要点7.材料规定8.机具设备9.劳动力安排10.注意事项11.质量规定13.安全环境保护措施和文明施工14.成品保护1.编制根据建筑施工图6月《混凝土构造施工图构造详图》（03G101-1）《混凝土构造加固技术规范》（CECS 25-1990）《混凝土构造后锚固技术规程》（JGJ 145-）2.工程概况由于前施工方对所有二次构造构造预留钢筋规定旳未预留钢筋,为保证填充墙等拉结筋旳施工质量，决定采用植筋法进行填充墙等拉结筋旳施工。
3. 施工次序C区一至六层→B区一至六层→A区一至六层→负一层→负二层4.施工工艺植筋是用高强度旳化学锚固胶，使钢筋与混凝土产生握固力，从而到达预埋效果，施工后产生负荷承载力以满足设计及规范规定。
在填充墙砌体砌筑前用植筋法进行拉结筋旳后植入施工，在墙体拉结筋位置钻孔、注胶并植入拉结筋，运用化学锚固胶作为拉结筋与柱（墙）混凝土旳粘合剂，保证拉结筋与柱（墙）混凝土旳可靠粘接，并保证拉结筋根据砌块模数确定旳对旳位置。
使拉结筋与原构造柱（墙）混凝土旳粘接强度到达设计或规范规定，拉结筋上旳拉力通过化学锚固胶向混凝土柱（墙）中传递。
5.植筋胶旳技术指标本工程采用安徽合肥庐阳工业园安固技术有限企业生产旳“A1-5X”高强迅速锚固植筋胶。
⑴“A1-5X”高强迅速锚固植筋胶产品技术指标：①比重1.8-2.0g/m3；②稠度不小于等于30mm；③抗压强度不小于等于60MPa；④施工配比膏状为A:B=100:5；⑶植筋胶旳化学反应时间⑷植筋胶旳钻孔深度钻孔深度为13-14倍D（D为钢筋直径）。
⑴工艺流程弹线定位→钻孔→清孔→钢筋除锈→配胶→注胶→植筋→检查验收⑵施工操作要点在填充墙砌体施工前，进行拉结筋旳施工。
植筋法施工拉结筋重要工艺如下：弹线定位：对照施工图，在填充墙与柱或墙相连接旳构造表面，按设计或构造规定在设置拉结筋旳位置，沿高度方向进行弹线，先弹竖线，再弹横线，横竖线相交部位，即为拉结筋旳钻孔位置。
砌体拉结筋及构造柱植筋施工方案
砌体拉结筋及构造柱植筋技术要求施工单位：编制日期：7、砌体拉结筋及构造柱植筋技术要求本工程住宅外墙和内墙为200厚采用烧结页岩多孔砖，轴线居中，其余内墙为100/200厚页岩空心砖，砌体转角部位及砌体长度≥4米设构造柱，端柱构造柱和约束边柱构造柱。
为方便施工，本工程砌体拉结筋计划在做完主体框架后，砌筑填充墙时，所有框架柱、剪力墙与填充墙交接处均采用化学锚固植筋。
植筋深度不小于80mm，预留长度1000mm，与砌体墙身通长筋搭接长度不小于48d 且不小于300mm。
同时，构造柱柱预埋钢筋漏埋或严重偏位时，也采取化学锚固植方法进行处理。
本植筋方案主要是针对上述两种情况进行编制，若其他构件发生严重偏位则可按各单位要求采取此种方法进行处理。
构造柱楼平面采用预埋，顶部采用植筋（因各楼层局部变化太大无法确定顶部位置），内墙构造柱主筋采用 12，外墙构造柱主筋采用 14。
7.1、施工准备二次结构植筋正式施工前需作如下准备工作:（1）主体分部中承重结构已施工完毕，已经有关部门验收合格。
（2）场地清理:植筋作业、材料配制作业必须先清理好现场上的障碍物，并搭设操作平台。
（3）搭设操作平台:根据植筋的类别、位置、标高和现场的实际条件，支搭适用、安全的脚手架或平台。
脚手架和平台必须稳定牢固，并安装护身栏和踢脚板等安全防护装置。
（4）电力和照明设备安装:绝缘动力电线与电源可靠连接，并通过架设和支架引入作业区内与电闸箱相联。
电源闸箱与操作平台作业工人的直线距离，应满足电工设备的安全距离要求。
现场照明设备，应满足正常作业时的可视亮度和照度要求(包括通道区段的照明要求)。
（5）定位、放线和检查:按照施工图和施工组织设计的要求，放线、定位，确定植筋的准确位置。
（6）建筑材料进场后，进行各项材料的报验和检验，并在施工前实施。
四、施工工艺及具体操作方法7.2施工要求:（1）植筋深度≥80mm，植筋最小锚固长度1取10d、100mm。
构造柱植筋规范要求
构造柱植筋规范要求柱植筋规范是建筑工程中一个非常重要的标准，它规定了柱植筋的设计、施工、检验和验收等方面的要求。
准确的柱植筋规范能够确保柱植筋工程的质量和安全性，保证建筑结构的稳定性和耐久性。
下面将对柱植筋规范的要求进行详细的阐述。
一、柱植筋设计要求：1. 根据建筑设计和结构设计要求，合理确定柱的截面形状和尺寸，计算柱的荷载和受力性能，确定柱的植筋数量和布置方式。
2. 柱的钢筋植入长度应符合钢筋连接和锚固的相关规定，保证连接的可靠性和抗剪性。
3. 柱的钢筋配筋应满足抗弯和抗剪的要求，各个部位的配筋率应符合强度和刚度的要求。
二、柱植筋施工要求：1. 施工前，必须做好基础处理工作，确保基础的平整和牢固。
2. 施工现场必须按照施工图纸和相关规范要求进行设置，确保施工的准确性和安全性。
3. 施工时，应保证钢筋和模板的准确位置和垂直度，确保柱的板筋质量和尺寸精度。
4. 钢筋的连接和摆放要符合相关规范的要求，必须采用专用设备进行操作，确保连接的牢固和稳定。
5. 钢筋的安装要符合相关规范的要求，必须采用专用工具进行操作，保证钢筋的正确安装位置和锚固长度。
6. 施工过程中必须按照相关规范的要求进行质量检验，对不合格的钢筋进行修复或更换，确保质量符合要求。
三、柱植筋检验要求：1. 对柱植筋工程进行质量检验时，必须按照相关规范的要求进行操作，确保检测结果准确可靠。
2. 对柱的植筋数量和布置进行检验时，应采用全面和随机的抽样方式，确保结果的可信度和代表性。
3. 检验时需要对柱的植筋位置、垂直度、长度和连接等方面进行检测，确保柱植筋工程的质量和安全性。
4. 对不合格的钢筋和连接进行修复或更换，确保质量符合要求。
四、柱植筋验收要求：1. 柱植筋工程完成后，必须进行验收工作，对工程质量进行评估和认可。
2. 验收过程中需要检查柱的植筋数量和布置是否符合设计要求，对不合格的进行整改。
3. 验收时需要对钢筋的质量和连接进行检测，确保符合相关规范和标准。
