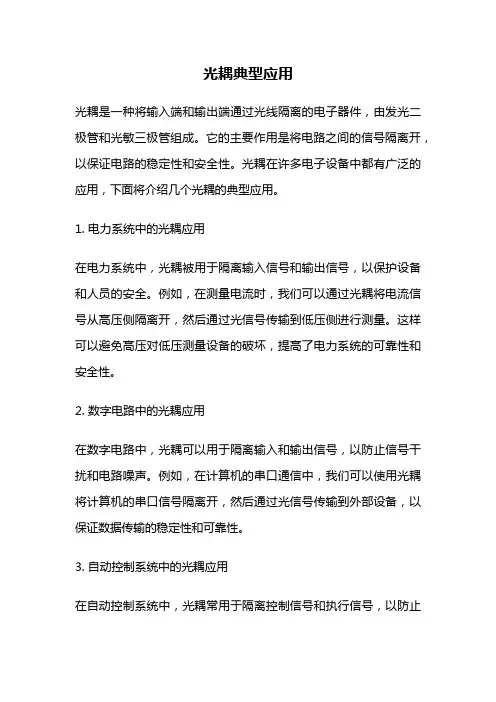

光耦典型应用
光耦典型应用光耦是一种将输入端和输出端通过光线隔离的电子器件，由发光二极管和光敏三极管组成。
它的主要作用是将电路之间的信号隔离开，以保证电路的稳定性和安全性。
光耦在许多电子设备中都有广泛的应用，下面将介绍几个光耦的典型应用。
1. 电力系统中的光耦应用在电力系统中，光耦被用于隔离输入信号和输出信号，以保护设备和人员的安全。
例如，在测量电流时，我们可以通过光耦将电流信号从高压侧隔离开，然后通过光信号传输到低压侧进行测量。
这样可以避免高压对低压测量设备的破坏，提高了电力系统的可靠性和安全性。
2. 数字电路中的光耦应用在数字电路中，光耦可以用于隔离输入和输出信号，以防止信号干扰和电路噪声。
例如，在计算机的串口通信中，我们可以使用光耦将计算机的串口信号隔离开，然后通过光信号传输到外部设备，以保证数据传输的稳定性和可靠性。
3. 自动控制系统中的光耦应用在自动控制系统中，光耦常用于隔离控制信号和执行信号，以防止信号干扰和电路故障。
例如，在自动化生产线中，我们可以使用光耦将控制信号从控制器隔离开，然后通过光信号传输到执行器，以实现自动化控制。
这样可以提高生产效率和产品质量，减少人为操作的错误。
4. 医疗设备中的光耦应用在医疗设备中，光耦被广泛应用于隔离传感器信号和控制信号，以保证医疗设备的安全性和可靠性。
例如，在心电图监测仪中，我们可以使用光耦将心电信号从患者隔离开，然后通过光信号传输到监测仪，以避免电流对患者的伤害和干扰。
这样可以确保医疗设备的准确性和稳定性，提高医疗服务的质量。
光耦作为一种重要的电子器件，在许多领域都有广泛的应用。
它通过光信号隔离输入和输出信号，保证了电路的稳定性和安全性。
在电力系统、数字电路、自动控制系统和医疗设备等领域，光耦都发挥着重要的作用。
随着科技的不断发展，光耦的应用也将不断拓展，为各个领域的电子设备带来更多的便利和安全性。

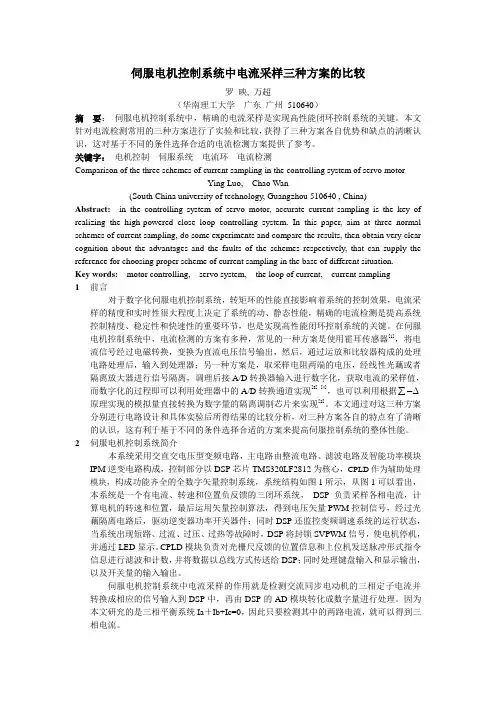

伺服电机控制系统中电流采样的三种方案比较
伺服电机控制系统中电流采样三种方案的比较罗映, 万超（华南理工大学广东广州510640）摘要：伺服电机控制系统中，精确的电流采样是实现高性能闭环控制系统的关键。
本文针对电流检测常用的三种方案进行了实验和比较，获得了三种方案各自优势和缺点的清晰认识，这对基于不同的条件选择合适的电流检测方案提供了参考。
关键字：电机控制伺服系统电流环电流检测Comparison of the three schemes of current sampling in the controlling system of servo motorYing Luo, Chao Wan(South China university of technology, Guangzhou 510640 , China)Abstract:in the controlling system of servo motor, accurate current sampling is the key of realizing the high-powered close loop controlling system. In this paper, aim at three normal schemes of current sampling, do some experiments and compare the results, then obtain very clear cognition about the advantages and the faults of the schemes respectively, that can supply the reference for choosing proper scheme of current sampling in the base of different situation.Key words: motor controlling, servo system, the loop of current, current sampling1前言对于数字化伺服电机控制系统，转矩环的性能直接影响着系统的控制效果，电流采样的精度和实时性很大程度上决定了系统的动、静态性能，精确的电流检测是提高系统控制精度、稳定性和快速性的重要环节，也是实现高性能闭环控制系统的关键。
光耦的应用电机
光耦的应用电机光耦是一种能够隔离输入和输出的电子元件，广泛应用于电机控制系统中。
本文将深入探讨光耦的工作原理、类型及其在电机控制中的应用，包括隔离、传输信号、反馈等方面的具体应用场景。
一、引言光耦是一种利用光学原理实现电气隔离的元件，具有高耐压、高隔离性、稳定可靠等特点。
在电机控制系统中，由于电机通常工作在较高的电压和电流下，使用光耦能够有效隔离控制信号，提高系统的安全性和稳定性。
二、光耦的工作原理与类型工作原理：光耦的工作原理基于光的传导，包含发光器件和光敏器件两部分。
当输入端施加电压，发光器件发出光信号，通过光敏器件转换为输出电信号。
类型：光耦的类型多种多样，包括光电耦合器、光电隔离器、光电继电器等。
不同类型的光耦适用于不同的应用场景，如高速传输、高隔离性要求等。
三、光耦在电机控制中的应用隔离输入信号：光耦常用于隔离输入信号，将低电压、低电流的控制信号与电机高电压高电流的部分隔离，防止控制信号对控制系统产生负面影响。
传输信号：在电机控制系统中，光耦可以用于传输各种控制信号，如启动、停止、调速等。
通过光学隔离，可降低信号传输过程中的电磁干扰。
电机反馈系统：在电机反馈系统中，例如位置反馈、速度反馈，光耦可以用于传输反馈信号，确保反馈信号的准确性和稳定性，提高电机的控制性能。
过流保护：光耦还可以用于电机的过流保护。
通过监测电机的电流状态，一旦检测到超过设定值的过流情况，光耦可以迅速切断电机电源，实现过流保护。
频率变换器控制：在频率变换器控制系统中，光耦常用于隔离控制信号和功率电路，确保控制信号的安全传输，同时避免高功率电路对控制电路的影响。
四、光耦应用的优势与挑战优势：光耦具有电气隔离、高耐压、稳定可靠的特点，能够有效提高电机控制系统的安全性和稳定性。
挑战：在高速、高频率、高功率的电机控制系统中，光耦的响应速度和传输带宽可能成为挑战，需要选用适当型号和配置的光耦以满足要求。
五、未来发展趋势高性能光耦材料：未来可能会涌现出新型高性能的光耦材料，以适应更高性能、更复杂场景的电机控制需求。

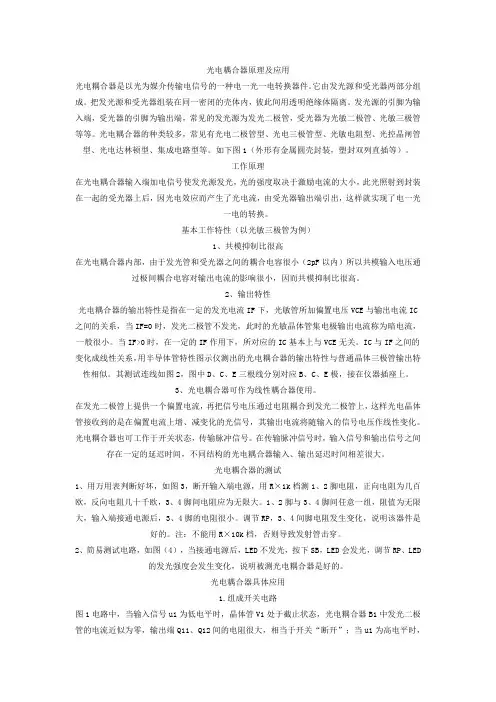

光电耦合器原理及应用
光电耦合器原理及应用光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。
它由发光源和受光器两部分组成。
把发光源和受光器组装在同一密闭的壳体内，彼此间用透明绝缘体隔离。
发光源的引脚为输入端，受光器的引脚为输出端，常见的发光源为发光二极管，受光器为光敏二极管、光敏三极管等等。
光电耦合器的种类较多，常见有光电二极管型、光电三极管型、光敏电阻型、光控晶闸管型、光电达林顿型、集成电路型等。
如下图1（外形有金属圆壳封装，塑封双列直插等）。
工作原理在光电耦合器输入端加电信号使发光源发光，光的强度取决于激励电流的大小，此光照射到封装在一起的受光器上后，因光电效应而产生了光电流，由受光器输出端引出，这样就实现了电一光一电的转换。
基本工作特性（以光敏三极管为例）1、共模抑制比很高在光电耦合器内部，由于发光管和受光器之间的耦合电容很小（2pF以内）所以共模输入电压通过极间耦合电容对输出电流的影响很小，因而共模抑制比很高。
2、输出特性光电耦合器的输出特性是指在一定的发光电流IF下，光敏管所加偏置电压VCE与输出电流IC 之间的关系，当IF=0时，发光二极管不发光，此时的光敏晶体管集电极输出电流称为暗电流，一般很小。
当IF>0时，在一定的IF作用下，所对应的IC基本上与VCE无关。
IC与IF之间的变化成线性关系，用半导体管特性图示仪测出的光电耦合器的输出特性与普通晶体三极管输出特性相似。
其测试连线如图2，图中D、C、E三根线分别对应B、C、E极，接在仪器插座上。
3、光电耦合器可作为线性耦合器使用。
在发光二极管上提供一个偏置电流，再把信号电压通过电阻耦合到发光二极管上，这样光电晶体管接收到的是在偏置电流上增、减变化的光信号，其输出电流将随输入的信号电压作线性变化。
光电耦合器也可工作于开关状态，传输脉冲信号。
在传输脉冲信号时，输入信号和输出信号之间存在一定的延迟时间，不同结构的光电耦合器输入、输出延迟时间相差很大。

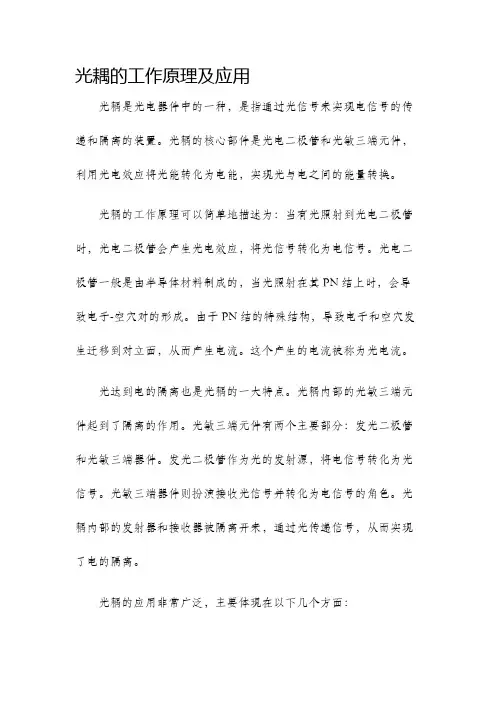

光耦的工作原理及应用
光耦的工作原理及应用光耦是光电器件中的一种，是指通过光信号来实现电信号的传递和隔离的装置。
光耦的核心部件是光电二极管和光敏三端元件，利用光电效应将光能转化为电能，实现光与电之间的能量转换。
光耦的工作原理可以简单地描述为：当有光照射到光电二极管时，光电二极管会产生光电效应，将光信号转化为电信号。
光电二极管一般是由半导体材料制成的，当光照射在其PN结上时，会导致电子-空穴对的形成。
由于PN结的特殊结构，导致电子和空穴发生迁移到对立面，从而产生电流。
这个产生的电流被称为光电流。
光达到电的隔离也是光耦的一大特点。
光耦内部的光敏三端元件起到了隔离的作用。
光敏三端元件有两个主要部分：发光二极管和光敏三端器件。
发光二极管作为光的发射源，将电信号转化为光信号。
光敏三端器件则扮演接收光信号并转化为电信号的角色。
光耦内部的发射器和接收器被隔离开来，通过光传递信号，从而实现了电的隔离。
光耦的应用非常广泛，主要体现在以下几个方面：1. 隔离与放大光耦可以在电路中实现隔离和放大的功能。
由于光耦中的光敏三端器件起到了电的隔离作用，所以可以用于解决电路中的地线干扰和短路问题。
同时，光耦还可以放大信号，提高信号的传输距离和抗干扰能力。
2. 光耦耦合器光耦耦合器是光耦的一种特殊应用形式，主要实现电信号的光电转换和电-光互换。
通过光耦耦合器，可以将输入信号转化为光信号，并通过光纤等传输介质传递。
这样可以避免传统电信号传输中的电磁干扰和损耗问题。
3. 开关控制和调光光耦的工作原理还可以实现开关控制和调光的功能。
当输入信号发生变化时，光耦的光敏三端器件会对光信号进行调制，从而控制输出信号的开关和强度。
这在一些需要对光信号进行精准控制的场合非常有用，比如调光灯、光电传感器等。
4. 电力控制与测量光耦在电力控制与测量领域也有广泛应用。
通过光耦可以实现对各种电器设备的远程控制和测量，比如家电、电机控制、电能表等。
由于光耦可以进行电隔离，避免了电气设备之间的互相影响和干扰，提高了系统的稳定性和可靠性。

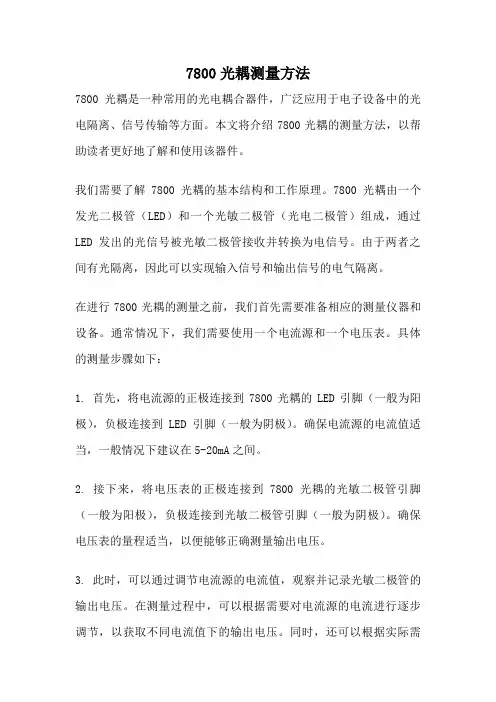

7800光耦测量方法
7800光耦测量方法7800光耦是一种常用的光电耦合器件，广泛应用于电子设备中的光电隔离、信号传输等方面。
本文将介绍7800光耦的测量方法，以帮助读者更好地了解和使用该器件。
我们需要了解7800光耦的基本结构和工作原理。
7800光耦由一个发光二极管（LED）和一个光敏二极管（光电二极管）组成，通过LED发出的光信号被光敏二极管接收并转换为电信号。
由于两者之间有光隔离，因此可以实现输入信号和输出信号的电气隔离。
在进行7800光耦的测量之前，我们首先需要准备相应的测量仪器和设备。
通常情况下，我们需要使用一个电流源和一个电压表。
具体的测量步骤如下：1. 首先，将电流源的正极连接到7800光耦的LED引脚（一般为阳极），负极连接到LED引脚（一般为阴极）。
确保电流源的电流值适当，一般情况下建议在5-20mA之间。
2. 接下来，将电压表的正极连接到7800光耦的光敏二极管引脚（一般为阳极），负极连接到光敏二极管引脚（一般为阴极）。
确保电压表的量程适当，以便能够正确测量输出电压。
3. 此时，可以通过调节电流源的电流值，观察并记录光敏二极管的输出电压。
在测量过程中，可以根据需要对电流源的电流进行逐步调节，以获取不同电流值下的输出电压。
同时，还可以根据实际需要对LED的驱动电流进行优化，以获得更好的测量效果。
需要注意的是，在进行7800光耦的测量时，应尽量避免光干扰。
在测量环境中，应尽量减少其他光源的干扰，以确保测量结果的准确性。
为了保证测量结果的可靠性，还可以进行一些其他的检验和验证。
例如，可以通过改变光敏二极管的照射光线强度，观察并记录输出电压的变化情况。
在正常情况下，输出电压应该随着照射光线强度的增加而增加。
总结起来，7800光耦的测量方法主要包括连接电流源和电压表，并通过调节电流源的电流值来观察和记录光敏二极管的输出电压。
通过合理设置和调节测量参数，可以获得准确可靠的测量结果。
同时，还要注意避免光干扰，以确保测量过程的准确性和稳定性。
光电耦合器的工作原理以及应用
光电耦合器的工作原理以及应用1. 工作原理光电耦合器（Optocoupler）是一种能够将输入端和输出端电气信号进行隔离的装置。
它由发光二极管（LED）和光敏三极管（Phototransistor）构成。
当输入端加上电压时，LED发出光信号，该光信号被光敏三极管接收后产生电流。
这种光电耦合的原理实质上是一种光控转换和能量传递的过程。
具体工作原理如下： 1. 输入端的电流通过限流电阻（Rx）流过发光二极管，使其发出一定功率的光信号。
2. 光信号经传输介质到达光敏元件，并激发出光敏元件的电子。
3. 光敏元件将光信号转换为电流信号，并通过输出端引出。
2. 主要构成部分光电耦合器的主要构成部分包括以下几个方面： - 发光二极管（LED）：将输入电流转换为光信号。
- 光敏三极管（Phototransistor）：将接收到的光信号转换为电流信号。
- 传输介质：用于将光信号从发光二极管传递到光敏三极管。
- 封装结构：提供外部环境下的物理保护和隔离。
3. 应用领域光电耦合器具有隔离、调制和数传等特点，广泛应用于以下领域：3.1 工业自动化控制系统光电耦合器在工业自动化控制系统中起到隔离和信号调制的作用。
它能够将电气信号转换为光信号并进行隔离，防止输入端的噪声、干扰等影响输出端的稳定性。
常见的应用包括： - PLC（可编程逻辑控制器）输入/输出模块 - 隔离式继电器输出模块 - 工业通信接口隔离3.2 通信设备光电耦合器在通信设备中用于隔离输入和输出信号，避免信号干扰和电气故障。
通信设备中常用到的应用包括： - 光纤调制解调器（光猫） - 光电耦合器串并转换器 - 光电耦合器隔离阵列模块3.3 医疗设备光电耦合器在医疗设备中起到信号隔离和电气保护的作用。
它能够将信号从控制电路隔离，确保患者和医护人员的安全。
常见的应用有： - 医疗设备输入/输出模块 - 医疗设备控制系统 - 医疗器械接口隔离3.4 电力电子设备光电耦合器在电力电子设备中用于信号隔离、电气保护和触发控制。
光电耦合器应用
光电耦合器应用光电耦合器是一种传感器和控制器之间的接口，它可以将光信号转换成电信号。
光电耦合器具有高精度、高速度、低功耗、小型化和免磁干扰等特点，因此被广泛应用于自动控制、机器视觉、光电通信、仪器仪表、电力电子等领域。
一、自动控制领域在自动控制领域，光电耦合器可以用来作为开关、传感器、放大器、隔离器、数字转换器和模数转换器等。
例如，当光电耦合器作为隔离器时，可以将输入和输出隔离，避免潜在的电磁干扰。
当光电耦合器作为数字转换器时，可以将输入的数字信号变成相应的电信号，以便进行数字化处理。
二、机器视觉领域机器视觉领域中，光电耦合器通常用来检测和测量光信号，以便实现对物体形状、颜色、纹理等特征的识别与分类。
例如，光电耦合器可以在自动化制造系统中用来检测产品表面的缺陷，例如磨痕、裂纹等。
此外，光电耦合器也可以用来测量激光干涉图中两个激光点之间的距离，以便计算物体表面的形状。
三、光电通信领域光电耦合器在光电通信领域起到了非常重要的作用，它可以将光信号转换成电信号，然后再通过电线进行传输。
例如，在音频设备中，光电耦合器可以将音频信号转换成电信号，以便进行信号放大和处理。
此外，光电耦合器也可以用于光纤通信中，通过将光信号转换成电信号，以便将信号传输到需要处理的设备。
四、仪器仪表领域在仪器仪表领域，光电耦合器通常用于隔离输入和输出信号，以防止干扰，同时也可以用来控制电路。
例如，光电耦合器可以在电功率仪表中用来隔离输入信号和输出信号，同时还可以防止外部电磁干扰。
此外，光电耦合器还可以用来控制温度、湿度、压力和振动等传感器的输出。
五、电力电子领域在电力电子领域，光电耦合器通常用于隔离输入和输出信号，防止高电压的干扰。
例如，在交流电源中，光电耦合器可以用来隔离输入端和输出端，同时还可以将输入的电流和电压转换成相应的电信号，以便进行数字化处理和电力控制。
此外，光电耦合器还可以在高压直流输电中充当隔离器，以防止高电压的干扰，从而保护电路的稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光耦隔离运放HCPL-7800 在电机电流采样中的应用电子
技术
欢迎到访我的豆丁主页:(文档精灵)
本文格式为WORD，能编辑和复制，感谢您的阅读。
光耦隔离运放HCPL-7800 在电机电流采样中的应用
隔离运放电机驱动旁路电容
">
摘要:本文介绍了一种专门适用于隔离运放HCPL-7800的结构和特点，并重点介绍了此隔离运放的应用。
关键词:隔离运放，电流采样
1. 概述
HCPL-7800隔离运放是专门为电机驱动电流的检测设计的。
电机电流通过一个外部采样。
电阻得到模拟电压，进入芯片。
在隔离侧的另一边得到一个微分的输出电压。
这个微分的输出电压正比与电机电流，通过一个光耦放大器转换成单端信号。
由于在现代开关逆变器电机驱动中电压的共模干扰一般都有几百伏每微秒，而HCPL-7800能够抗至少10kv/us的共模干扰。
正是基于这一点,HCPL-7800隔离运放为在很嘈杂的环境中，电机电流的检测提供了更高的准确性和稳定性，也为各种各样的电机控制提供了平滑控制的可能。
它也能被用于在严重的噪声干扰的环境中需要很高的准确性，稳定性和线性的的模拟信号的隔离。
HCPL-7800的增益为+/-3%，HCPL-7800(A)适用于比较精确的场合，因为它的增益为+/-1%，它应用了先进的( Sigma;-
Delta;)的模数转换技术，斩波放大器和全微分电路拓扑。
它的具体的原理图如图1所示:
图1 HCPL-7800的结构简图
HCPL-7800(A)隔离运放广泛应用于电机的相电流检测，逆变器的电流检测，开关电源的脉冲信号的隔离，一般的电流检测和监测，一般的模拟信号的隔离等方面。
跟LEM比较，它更加适用于电机电流的检测，抗共模抑制比的能力较强，同时具有很高的性价比。
2. 典型应用
图2是HCPL-7800对电机电流采样的应用电路，从图中可以看出HCPL-7800(A)的电源
欢迎到访我的豆丁主页:(文档精灵)
本文格式为WORD，能编辑和复制，感谢您的阅读。
一般都从功率开关器件的门极驱动电路的电源中获得。
旁路电容C1,C2尽可能地靠近HCPL-7800的管腿。
旁路电容是必要的因为HCPL-7800内部的高速的数字信号的特点，由于输入电路的开关电容的本质，在输入侧也要加上旁路电容C3，输入的旁路电容也形成了滤波器的一部分，用于防止高频噪声。
对于功率损耗)，很低的电感值(最小的di/dt变化引起的电压尖峰)，。
对于此电阻的选择，一般是考虑最小的功率损耗和最大的准确性的折中点。
小的采样电阻能够减小功率损耗，而大的采样电阻能够用上HCPL-7800的整个输入范围从而提高电路的准确性。
图2 HCPL-7800的应用电路图
选择采样电阻的第一步是决定电阻的采样电流的大小，图3的曲线中，在不同的电机驱动电压下，电机的相电流和电机的输出功率之间的关系。
采样电阻的最大值是由检测到的电流和推荐的输入电压的最大值决定，最大采样电阻的计算一般是用推荐的输入电压除以正常工作情况下采样电阻的峰值电流。
最大的平均功率损耗也很容易得到，如果采样电阻的功率损耗太高，采样电阻可以适当减小以此来减小功率损耗。
采样电阻的最小值被设计的准确性和精确性所限制，随着电阻值的减小，采样电阻上的输出电压也减小，这意味着偏移量和噪音在信号的幅度中所占的比重加大，电阻值最终在最大值和最小值之间的何值主要是根据特殊设计的特殊需要。
欢迎到访我的豆丁主页:(文档精灵)
本文格式为WORD，能编辑和复制，感谢您的阅读。
图3 电机的输出功率与电机的相电流和电压的关系
当采样电流足够大时引起采样电阻明显的发热，由于采样电阻独立的信号温升导致电阻温升系数的非线性。
电阻温漂的变化导致结果的变化。
这种影响可以通过减小电阻的温度阻抗，或者使用低温漂的电阻。
减小电阻的温度阻抗可以通过以下方法完成，重新布置线路板上采样电阻的位置，在电路板上用粗线带走多余的热量，或者使用散热片。
对于双端的电流采样电阻，随着电阻值的减小，导线的阻值变得非常明显。
这样对电阻的准确性有两个主要的影响。
首先采样电阻的有效电阻变得相对独立，与导线的长度，弯度，在班子中插入的深度都无关。
另一方面，导线一般的制作材料是铜，铜具有很高的温度系数。
当用四端的采样电阻，这些影响就会消除，这个四端采样电阻多于的两端通过电阻元素本身用卡尔文方式连接起来，这两端用于监视电阻的电压。
同时另外两端被用于电流通路，因为是卡尔文连接方式，导线上的任何电压降都不会对检测电压有影响。
当为电流采样电阻布板时，电阻的卡尔文连接点应该在电阻下面，非常靠近HCPL-7800的输入端，这样能够达到最小的连接面积，同时减小检测信号的磁场干扰的可能性。
对于采样电阻和HCPL-7800的连接如图2所示，VIN+连接到采样电阻的正端，同时VIN-跟GND1短接，功率电源的返回路径又作为采样线连到采样电阻的负端，参考采样电阻的负边输入电路，任何负载电流上产生的暂态噪声都被视欢迎到访我的豆丁主页:(文档精灵)
本文格式为WORD，能编辑和复制，感谢您的阅读。
为共模信号，不会干扰采样电流信号。
这个很重要因为很大的电流流过电机驱动，电路线路中内在的寄生电感将产生比正常信号大得多的尖峰和补偿。
如果门极驱动电路和电流采样电路使用的是同一个电源，为了消除潜在的地环的问题，从HCPL-7800的GND1到采样电阻是门极驱动电流的唯一回路。
HCPL-7800电路和门极驱动电路的唯一连接点应该是电源线的正极。
在隔离运放的输出侧，光耦隔离运放的后端应该具有足够高的准确性，以至不会产生很明显的偏差或者相对于隔离运放产生的偏差和。
一般，隔离运放的极输入阶段相对于JFET，MOSFET输入阶段产生很好的偏差效果。
另外，隔离运放也具有足够的带宽和斜率，以至它不会影响整个电路的响应速度。
同时运放的后端电路包括C5,C6形成的一个单极低通滤波器，这些电容使运放的后端电路的带宽被调整与增益无关，同时减小隔离运放产生的输出噪声，在电路中可以用许多种运放，包括:MC34082A, TLO32A, TLO52A, TLC277, LF412A.
3. 结束语
HCPL-7800(A)对电机电流的采样具有独到的特点，这使它在该领域具有很广的应用前景。
为了达到最好的应用效果，一定要注意一些细节的应用。
