测井曲线是石油地质学中常用的一种工具，用于评估油层中的岩石性质和流体（如原油、天然气）的分布情况。
常见的测井曲线有以下几种：
1. 自然伽马测井曲线（GR）：用于评估岩石中放射性矿物质的含量，可以帮助确定岩石的类型和成分。
2. 电阻率测井曲线（SP）：用于测量岩石中电流的传导能力，可用于判断岩石的孔隙度和渗透性。
3. 声波测井曲线（Sonic）：用于测量地层中声波在岩石中传播的速度，可以帮助确定岩石的密度和弹性模量。
4. 密度测井曲线（Density）：通过测量岩石中射线的吸收能力，可以估计岩石的密度，从而评估孔隙度和饱和度。
5. 中子测井曲线（Neutron）：通过测量岩石中中子的散射情况，可以推测岩石中氢原子的含量，从而估计孔隙度和饱和度。
这些测井曲线通常以深度为横坐标，物理量为纵坐标，可以绘制成曲线图或剖面图，以便地质学家和工程师分析和解释地下油气储层的性质和分布。
测井曲线的识别及应用
第一讲测井曲线的识别及应用钻井取芯、岩屑录井、地球物理测井是目前比较普及的三种认识了解地层的方法;钻井获取的岩芯资料直观、准确,但成本高、效率低;岩屑录井简便、及时,但干扰因素多,深度有误差,岩屑易失真;测井是一种间接的录井手段,它是应用地球物理方法,连续地测定岩石的物理参数,以不同的岩石存在着一定物性差别,在测井曲线上有不同的变化特征为基础,利用各种测井曲线显示的特征、变化规律来划分钻井地质剖面、认识研究储层的一种录井方法；具有经济实用、收获率高、易保存的优势,是目前我们认识地层的主要途径;鄂尔多斯盆地常规测井系列分为综合测井和标准测井两种;综合测井系列：重点反映目的层段钻井剖面的地层特征;测量井段由井底到直罗组底部,比例尺1：200;由感应、八侧向、四米电阻、微电极、声速、井径、自然电位、自然咖玛八种测井方法组成;探井、评价井为了提高储层物性解释精度,加测密度和补偿中子两条曲线;标准测井系列：全面反映钻井剖面地层特征,测量井段由井底到井口黄土层底部,比例尺1：500,多用于盆地宏观地质研究;过去标准测井系列较单一,仅有视电阻率、自然咖玛测井等两三条曲线;近几年完钻井的标准测井系列曲线较完善,只比综合测井系列少了微电极测井一项;一、测井曲线的识别微电极系测井、四米电阻测井、感应—八侧向测井、都是以测定岩石的电阻率为物理前提,但曲线的指向意义各异;微电极常用于判断砂岩渗透性和薄层划分;感应—八侧向测井用于判定砂岩的含油水层性能;四米电阻、声速、井径、自然电位、自然咖玛用于砂泥岩性划分;它们各有特定含义,又互相印证,互为补充,所以,我们使用时必须综合考虑;1、微电极测井大家知道,油井完钻后由井眼向外围依次是：泥饼、冲洗带、侵入带、地层;泥饼是泥浆中的水分进入地层后,吸附、残留在砂岩壁上的泥浆颗粒物;冲洗带是紧靠井壁附近,地层中的流体几乎被钻井液全部赶走了的部分；其深入地层的范围一般约7—8厘米;侵入带是钻井液与地层中流体的混合部分;微电极测井是一种探测井壁周围泥饼和冲洗带电阻率的测井方法;由三个微电极系测得的微梯度和微电位两条曲线组成;微梯度探测范围横向深度4—5厘米,显示的是泥饼的电阻值泥饼的厚度一般在3—5厘米之间,泥饼的电阻率通常为泥浆滤液电阻率的1—2倍；微电位探测深度8—10厘米,显示的是冲洗带的电阻值;当地层为非渗透性的泥岩、页岩时井壁无泥饼和冲洗带,梯度电阻值等于或接近电位电阻值,曲线重合或叠置；当地层为渗透性的砂岩时,梯度电阻值小于电位电阻值,两条曲线分离,出现差异,差异越大说明砂岩渗透性能越好;所以,主要用来判断储层的渗透性能;微电极系由于电极距短,反应灵敏,极板紧贴井壁受泥浆影响小对层界面反映清晰,划分2～5米薄层时使用较多,曲线的拐点处为小层界面;2、感应测井感应测井是利用电磁感应的原理来测量地层的导电性能;双感应—八侧向综合井下仪器,测量的是地层深、中、浅三个不同位置上的电阻率值;深感应探测深度约为中感应的二倍距井筒四米左右,反映的是原始地层的电阻率;中感应反映的是距井筒1～2米范围内地层的电阻率;八侧向反映的是井壁附近的电阻率;这种由近到远的三组合比较清楚的指示了电阻率的径向变化;是我们判定储层性质,定性划分油水层,定量解释油层的含油饱和度、含水饱和度的主要依据;非渗透性的泥、页岩,钻井泥浆对其浸染较小,没有泥饼和侵入带,深、中、浅三个部位的电阻率差别较小,所以,深感应、中感应、八侧向三条曲线形态接近或重合;致密砂岩段钻井泥浆对其浸染较小,侵入带较浅,八侧向反映的是冲洗带+侵入带的电阻率,深、中感应反映的均是原始地层的电阻率,所以,深、中感应电阻值相等曲线重合,八侧向电阻率值较高曲线峰态明显;渗透性好的砂岩段侵入带较深,深、中、八三条曲线差异较大,渗透性越好曲线间距越大;当原始地层为水层时,电阻值向着远井方向递减,含水饱和度越高电阻率越小,所以,测得的视电阻率值深感应最小,八侧向最大,中感应居中,在测井图上,深、中、八三条曲线由左向右平行排列;当原始地层为油层时,油层电阻值高于侵入带而低于井壁附近,所以,深感应电阻率大于中感应而小于八侧向,中、深、八三条曲线由左向右依次排列;平时工作中,我们常以中感应曲线为中轴,以深感应曲线的正负偏态,判定储层的含油水性;深感应曲线负偏时深感应曲线在中感应曲线左边,是水层；深感应曲线正偏时深感应曲线在中感应曲线右边,则为油层;另外,感应测井受高阻邻层钙质层等影响小,对低电阻地层反映灵敏,也是我们确定延长统标志层—凝灰岩的主要依据之一;曲线的半幅点为层系界面;3、普通电阻率测井普通电阻率测井根据电极系大小分为1米、2.5米、4米电阻率测井,不同的地区根据自己的地层特征选择最适合自己的电极系,长庆近年来均采用四米电阻率测井系;主要用于定性划分岩石类型和判定砂岩的含油、含水性能;一般情况下,泥岩、页岩、煤表现为高电阻,砂岩中等～略低电阻,凝灰岩低电阻;但仅根据四米视电阻率数值的大小,并不能准确判定它所反映的岩石性质,因为砂岩含油时电阻会上升,含水时电阻会下降,油层粒度较细、地层水矿化度较高或泥浆侵入较深时电阻率也较低;这种视电阻率解释的多义性,必须用其他测井曲线来弥补;四米电阻测井曲线的上下组合形态、变化趋势在大层段地层对比划分时应用较多;4、声速测井声速测井是一种研究声波在岩石单位距离的传播时间的测井方法;它利用声波在不同密度的岩石中传播速度的差异,判定岩性和定量计算孔隙度的大小;泥岩、页岩、煤孔隙小较致密,声波穿越单位厚度地层用的时间短,速度快,所以,声速曲线幅度较高,呈尖刀状向右突出;砂岩孔隙发育,孔隙内又有油水等液体,声波穿越单位厚度地层用的时间长,速度慢,所以,声速曲线幅度较低、较平直;随着砂岩物性和孔隙中填充物的变化,砂岩的声速曲线也会有一些小的起伏或摆动;砂岩疏松,物性变好,曲线向右抬升；砂岩致密,物性变差,曲线向左偏移;延长组油层声速一般在220微秒/米左右,延安组油层声速一般在240微秒/米左右;灰岩、钙质夹层声速曲线幅度较低,曲线幅度以砂岩为对称轴,呈小尖峰状向左突出;密度测井曲线与声速测井曲线形态接近,但对泥页岩反应更灵敏,尖刀状峰值更高,两条曲线互相参照解释储层物性精度会更高;5、井径测井井孔直径的变化也是岩石性质的一种间接反映;泥、页岩层常因泥浆的浸泡和冲刷造成井壁坍塌,出现井径扩大;渗透性岩层常因泥浆液体滤失形成的泥饼使井径缩小,而在致密岩层粉砂岩、钙质层处井径一般变化不大,实际井径接近钻头直径;井径曲线是识别疏松地层与致密地层的首选依据,也是地层对比划分的重要标志;6、自然电位测井自然电位测井获取的是井内不同深度上的自然电位与地面上某一点的固定电位值之差;自然电位测井曲线图上用每厘米偏转所代表的毫伏数和正负方向来表示井内自然电位数值的相对高低,而无绝对的零线;通常把自然电位曲线上对应厚层泥岩的自然电位值的连线当作基线,称为泥岩基线;某一地层的自然电位相对于泥岩基线发生偏离时,则称为自然电位异常；曲线偏向泥岩基线的左方为负异常,偏向泥岩基线的右方为正异常;这一偏转方向,主要取决于井筒内泥浆滤液矿化度与地层水矿化度的相对大小;在一般情况下,测井时泥浆滤液矿化度必须小于地层水矿化度,因此自然电位显示为负异常;在自然电位曲线上有异常出现的地方,该异常相对于泥岩基线偏转的距离,叫做自然电位异常幅度;远近储层物性越好、厚度越大,自然电位曲线负偏幅度越大;纯砂岩的自然电位负偏幅度最大;随着砂岩中泥质含量的增加或粒度减小或孔隙减少,自然电位曲线负偏幅度随之减小;因此,根据自然电位曲线负偏幅度变化,可以区分地层的岩石性质,定性判断砂岩的渗透性、旋回性、粒度等;自然电位测井;常用曲线的半幅点来进行分层;7、自然咖玛测井粘土颗粒能够吸附较多的放射性元素的离子,所以泥岩就具有较强的自然放射性;利用这一特性测量地层咖玛射线总强度,用于区分岩性、定量计算地层的泥质含量的测井方法叫自然咖玛测井;泥岩、页岩放射性元素含量高,自然咖玛曲线幅度高;砂岩、煤放射性元素含量低,自然咖玛曲线幅度低;砂岩中随着泥质含量增减,自然咖玛曲线幅度发生变化;自然咖玛测井是划分岩性的主要依据之一;一般情况下,用曲线半幅点确定岩层界面,岩层较薄时则用曲线拐点划分界面;二、测井曲线的应用测井曲线受泥浆性能、温度、仪器等多种因素影响,一条曲线往往不能准确的反映地下情况,必须把几条曲线结合起来分析;曲线幅度的高低仅限于本井上下围岩之间的对比,同一地层邻井之间曲线幅度的高低、数值的大小可以参考,但不同区域同一测井系列的曲线可比性较小;常见岩石的电性特征：砂岩：低伽玛、高自然电位、小井径、中～较低声速、中～低电阻、中～低感应,微电极曲线平直且电位与梯度差异大;泥岩：高伽玛、低自然电位、大井径、高声速、高电阻、高感应;油页岩长7：高伽玛、高自然电位甚至高过本井的砂岩,高声速、高电阻、高感应;高自然电位是油页岩与泥岩的最大区别煤线：低伽玛、低自然电位、大井径、高声速、高电阻、高感应;低伽玛是煤线与泥岩的主要区分标志凝灰质泥岩：尖刀～指状低感应、高声速、大井径、高伽玛、低自然电位,低电阻;第二讲、地层对比与划分地层是区域构造运动和地史演化的产物,是油气藏的载体;同一时期、同一构造运动中形成的地层,具有相同的沉积特点和储渗特性;地层对比的目的就是将具有相同岩性、电性、成因、上下接触关系的地层归为一类,追踪它们在时间、空间上的变化规律,研究与油气藏有关的地层;地层对比划分可分为岩芯对比和测井曲线对比两种,常用的是测井曲线对比法;一地层对比划分依据地层对比划分依据有标志层和标准层两个;1、标志层：标志层是大层1～3级旋回,对比划分的依据;标志层的确定原则：岩性典型,电性特征明显,易识别,分布稳定,易与追踪;鄂尔多斯盆地经过近四十年的实践摸索,将煤层炭质泥岩和凝灰质泥岩作为地层对比划分的标志层;它们是特定气候条件下区域性的沉积物,全盆地内普遍发育,代表性强,覆盖面广;若煤层、凝灰岩不发育,标志层电性特征不明显时,可将与标志层位置相当,电性特征典型的泥、页岩作为地层对比划分的参考依据;2、标准层：用标志层将大层确定之后还必须选定一些标准层作为细分小层的依据;这些标准层多数是在油层附近且分布稳定的泥岩;标准层是小层四级旋回,对比划分的主要依据;二地层对比划分的原则与方法地层对比划分的原则：“旋回对比,分级控制”;地层对比划分的方法：先追踪标志层,后确定标准层,再找含油层段;即：先定大层后分小层;1、旋回级别的分类：一级旋回：延安组、延长组一级旋回受区域构造运动控制;在全区分布稳定,含有一套生储组合或储盖组合;二级旋回：延10、延9,长3、长2……二级旋回是一级旋回中的次级旋回；每个旋回都有大体相同的沉积特征;三级旋回：长81、长82、长31、长32;三级旋回受局部构造运动控制,由几个沙泥岩段组成;四级旋回：长811、延812、延813四级旋回受水动力条件及局部沉积作用控制,由单一岩性或由粗到细从砂岩开始到泥岩结束、由细到粗的一个周期组成;四级旋回是地层对比划分中的最小级别,也叫沉积单元,如果再细分就叫油砂体;一级～三级旋回一般叫大层划分,四级和四级以下的一般叫小层对比划分;开发系统大多数开展的都是四级旋回的追踪对比;2、延长组地层划分方法延长统十个油层组的划分依据主要是凝灰质泥岩,次为泥页岩;凝灰质泥岩在岩屑中为白色片状,手摸有滑腻感,在荧光灯下发橘红色强光;在测井剖面上具有尖刀状低感应、高声速、大井径、高伽玛的电性特征；厚2米左右;延长统地层依据岩性组合和十个标志层,划分为十个油层组;十个标志层代码为：K0～K9,自下而上为：K０：位于长１０底;K１：位于长７底,是长７与长８的分界线,厚２０ｍ左右;底部有２ｍ厚的凝灰岩,中上部是１５～２０ｍ厚的油页岩;因其在陕北延河流域的张家滩地区出露,所以人们常称为“张家滩页岩”;油页岩在电测图上以自然电位曲线负偏幅度较高甚至高过砂岩,区别于泥页岩;K２：位于长６3底部,是长７与长６的分界线;K３：位于长６2底;K４：位于长４＋５底,是长４＋５与长６的分界线;在陕北地区较发育,陇东地区基本上是泥岩;K５：位于长４＋５中部,是长４＋５1与长４＋５2的分界线,厚度６～８ｍ,在声速曲线上表现出４个一组的齿状尖子,感应曲线特征不明显;K６：位于长３底,是长３与长４＋５的分界线;K７：位于长２底,是长２与长３分界线;K８：位于长２中部,是长２1与长２2的分界线;K9：位于长1底,是长1与长2的分界线;3、延安组地层划分方法煤线是延安组地层对比的主要标志层;煤线在测井图上具有：低伽玛、大井径、高声速、高电阻4m、高感应的特征;低伽玛是测井图上区分煤线与泥岩的主要标志;延安组地层沉积时区域气候由干冷～暖湿进行周期性循环,干冷时沉积河湖砂泥岩,暖湿时沉积沼泽煤系地层；两个煤系之间的地层代表了一个完整的旋回和气候周期,周而复始使延安组地层韵律性极强;分层时把二个煤层之间的一套地层作为一个二级旋回煤层归下伏地层,煤顶为分层界限;延4+5～延10地层顶部普遍发育煤线,若遇有些区块、有些层位煤线不发育时,可借用邻区或邻井作参考;具体方法是：挑选与本区距离最小、最接近的井做参考,根据两区地层厚度和砂岩旋回性变化趋势,以泥岩为分界线逐井由区外向区内推;。
测井曲线的应用
主要测井曲线及其含义一、自然电位测井：测量在地层电化学作用下产生的电位。
自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。
Rmf≈Rw时，SP几乎是平直的； Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。
自然电位测井SP曲线的应用：①划分渗透性地层。
②判断岩性，进行地层对比。
③估计泥质含量。
④确定地层水电阻率。
⑤判断水淹层。
⑥沉积相研究。
自然电位正异常Rmf＜Rw时，SP出现正异常。
淡水层Rw很大（浅部地层）咸水泥浆（相对与地层水电阻率而言）自然电位测井自然电位曲线与自然伽马、微电极曲线具有较好的对应性。
自然电位曲线在水淹层出现基线偏移二、普通视电阻率测井（R4、R2.5）普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。
测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。
视电阻率曲线的应用：①划分岩性剖面。
②求岩层的真电阻率。
③求岩层孔隙度。
④深度校正。
⑤地层对比。
电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。
底部梯度电极系分层：顶：低点；底：高值。
三、微电极测井（ML）微电极测井是一种微电阻率测井方法。
其纵向分辨能力强，可直观地判断渗透层。
主要应用：①划分岩性剖面。
②确定岩层界面。
③确定含油砂岩的有效厚度。
④确定大井径井段。
⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。
微电极确定油层有效厚度微电极测井微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。
四、双感应测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。

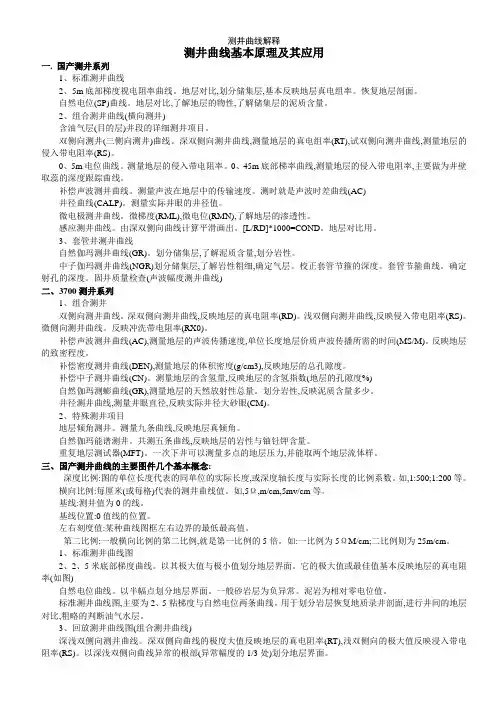

测井曲线解释
测井曲线基本原理及其应用一. 国产测井系列1、标准测井曲线2、5m底部梯度视电阻率曲线。
地层对比,划分储集层,基本反映地层真电组率。
恢复地层剖面。
自然电位(SP)曲线。
地层对比,了解地层的物性,了解储集层的泥质含量。
2、组合测井曲线(横向测井)含油气层(目的层)井段的详细测井项目。
双侧向测井(三侧向测井)曲线。
深双侧向测井曲线,测量地层的真电组率(RT),试双侧向测井曲线,测量地层的侵入带电阻率(RS)。
0、5m电位曲线。
测量地层的侵入带电阻率。
0、45m底部梯率曲线,测量地层的侵入带电阻率,主要做为井壁取蕊的深度跟踪曲线。
补偿声波测井曲线。
测量声波在地层中的传输速度。
测时就是声波时差曲线(AC)井径曲线(CALP)。
测量实际井眼的井径值。
微电极测井曲线。
微梯度(RML),微电位(RMN),了解地层的渗透性。
感应测井曲线。
由深双侧向曲线计算平滑画出。
[L/RD]*1000=COND。
地层对比用。
3、套管井测井曲线自然伽玛测井曲线(GR)。
划分储集层,了解泥质含量,划分岩性。
中子伽玛测井曲线(NGR)划分储集层,了解岩性粗细,确定气层。
校正套管节箍的深度。
套管节箍曲线。
确定射孔的深度。
固井质量检查(声波幅度测井曲线)二、3700测井系列1、组合测井双侧向测井曲线。
深双侧向测井曲线,反映地层的真电阻率(RD)。
浅双侧向测井曲线,反映侵入带电阻率(RS)。
微侧向测井曲线。
反映冲洗带电阻率(RX0)。
补偿声波测井曲线(AC),测量地层的声波传播速度,单位长度地层价质声波传播所需的时间(MS/M)。
反映地层的致密程度。
补偿密度测井曲线(DEN),测量地层的体积密度(g/cm3),反映地层的总孔隙度。
补偿中子测井曲线(CN)。
测量地层的含氢量,反映地层的含氢指数(地层的孔隙度%)自然伽玛测蟛曲线(GR),测量地层的天然放射性总量。
划分岩性,反映泥质含量多少。
井径测井曲线,测量井眼直径,反映实际井径大砂眼(CM)。
测井九条曲线的应用
① ②
③
砂岩的流体为气时：含氢量低
密度（DEN）
反应地层孔隙度
※测得地层孔隙度为有效孔隙度 划分岩性 判断气层 计算孔隙度 块煤的密度为1.4g/m3 粉煤的密度为1.7~1.8g/m3
地层在各曲线中的反应
GR 煤层 低 泥岩 高 灰岩 低 高 DNL 低 RT 高 低 高 低 DT 高 CNL 高 高 低 DEN 高 高
自然伽玛（GR） 自然电位（SP） 微球聚焦（RXO） 岩性（DEN） 深侧向（LLD） 浅侧向（LLS） 声波（DT） 中子（CNL） 密度（DNL）
自然伽玛（GR）
一、作用 反应地层的泥质含量 判断地层盐型、计算泥质含量 二、岩性的反应出 ★ 泥岩的GR最高 ★ 煤岩与灰岩的GR最低
• 反应地层的孔隙度 • 岩性反应 1.泥岩的声波 2.砂岩的声波 3.灰岩的声波 4.煤岩的声波
300µ/m 270µ/m 300µ/m 300µ/m
中子（CNL）
• • ☆ • 反应地层孔隙度 反应气层 中子测得孔隙度为有效孔隙度 测含氢量 泥岩含氢量高 煤岩含氢量高 灰岩含氢量低 砂岩含氢量根据流体改变
自然电位（SP） spontaneous potential
作用 （1）反应地层渗透率 （2）测定渗透率、矿化度
微球聚焦（RXO）
反应电阻率
深、浅侧向（LLD、LLS）
• 反应地层电阻率 • 岩性反应 1、泥岩的电阻率小 2、砂岩的电阻率根据流体的不同在变化 3、煤岩与灰岩的电阻率高
声波（DT）
各种测井曲线的用途
声波时差主要用来判断渗透层,声波时差越大,说明岩石中间的空隙越大,也就说明绝对孔隙度越好.在油层区域范围内,声波时差非常小时,可以判定该层位为干层.自然伽玛主要用来判断泥质含量,伽玛值越高,说明泥质含量越高,也就是这段的物性不好.自然电位主要用来判断岩性,在沙泥岩区域,当自然电位高时,可以判定为泥岩,低为砂岩.电阻率电阻率一般分为三条曲线:深感应,中感应,八侧向三条.三者之间的间隔距离说明含水情况,间隔距离越大,说明含水越高.另外还有两条4M和2.5M的电阻曲线,仅仅作为参考,一般情况下不太用得到的.另外,还有一个微电位和微梯度,他们之间的间隔距离说明渗透率和孔隙度.间隔距离越大,说明渗透率越好.两条平行的情况说明该层的渗透率比较稳定.几条曲线综合运用:假设为低自然电位,低自然伽玛,高声波时差:高电阻且三条曲线分开距离小,可以基本判定为油层.高电阻且分开距离大,可以基本判定为油水同层活底水油层.低电阻且分开距离大,可以基本判定为水层.lld Deep Investigation Log 是深侧向测井lls Shallow Investigation Log 是浅侧向测井msfl Microspherical Focused Log 是微球形聚焦测井ild 是深感应测井ils 是浅感应测井ilm 是中感应测井上述这三个最后一个字母分别是d代表deep，就是深；s代表shallow，就是浅；m代表middle，就是中的意思。
il是是induction log ，就是感应测井的意思sflu 是球形聚焦电阻率测井pef 是光电吸收截面指数rhob 是岩性密度测井nphi？这个不知道，是不是phin，这个是中子孔隙度测井，呵呵！cali 这个是井径测井bs 这个也不是很清楚。
其实我倒是觉得写成大写大家更好认一点,因为这些本来就是英文缩写的大写字母,在表头里往往出现的是小写,所以让人很费解.。
测井曲线 (2)
测井曲线1. 什么是测井曲线？测井曲线是指在地质勘探和石油工程中利用测井资料绘制出来的曲线图。
测井曲线能够反映地下地层的各种属性和特征，如岩性、含油气性、含水性、孔隙度等。
通过观察和分析测井曲线，可以判断地层的储集条件和物性参数，为地质勘探和油气开发提供重要的信息和依据。
2. 测井曲线的种类目前常见的测井曲线主要有以下几种：2.1 自然伽马测井曲线（GR）自然伽马测井曲线（Gamma Ray log）是一种常用的测井曲线。
它通过测量地下岩石自然辐射所产生的伽马射线强度，来表征地层的放射性特性。
GR曲线对比度较高，可以用于识别各种不同富含放射性矿物的地层，如砂岩、页岩、煤层等。
2.2 阻抗测井曲线（AI、RI）阻抗测井曲线（Acoustic Impedance log）是通过测量地层中声波的传播速度以及密度，来计算岩石的声阻抗。
阻抗测井曲线能够提供地层的弹性参数信息，对岩石的孔隙度、含油气性等特征有很好的反映。
常见的阻抗测井曲线有AI（Acoustic Impedance）曲线和RI（Reflection Index）曲线。
2.3 电阻率测井曲线（ILD、LLD）电阻率测井曲线（Resistivity log）是通过测量地层中岩石对电流的阻抗大小，来估算地层的电阻率。
电阻率测井曲线能够反映地层中的含水性和含油气性等特征，对于区分油层、水层和岩石层有很大的帮助。
常用的电阻率测井曲线有ILD （Induction Laterolog Deep）曲线和LLD（Laterolog Laterolog Deep）曲线。
2.4 速度测井曲线（DT、VS）速度测井曲线（Velocity log）是测量地下岩石中声波传播速度的测井曲线。
速度测井曲线可以提供地层介质的声速信息，对于预测地层的物态和孔隙度等参数有很大的帮助。
常见的速度测井曲线有DT（Delta-T）曲线和VS（Shear Wave Velocity）曲线。
常见测井曲线说明
常见测井曲线说明1、所有测井曲线经环境校正后，其前加C：如GR－CGR；CNL－CCNL；LLD－CLLDDEN－CDEN；LLS－CLLS；SNP（井壁中子）－CSNP等；2、易混淆测井曲线的中文名：NLL－中子寿命；SBL－泥岩基线；NEU－中子测井；CALC－微差井径SPEC－能谱曲线；SWN－井壁中子；RA T－来自中子寿命测井的比值曲线UR－铀；THOR－土；K40－钾；TPI－土/钾指数；SGMA－中子寿命；CTS－中子伽马计数率；TC－能谱测井总计数率；G2－中子寿命测井PORS－井壁中子；RA TO中子寿命短/长之比另外，还有电测井系列：MNOR－微电位；MINV－微梯度；NL－微电位；ML－微梯度；R1、R2、R3、R4、R6、R8、R45：分别为1米、2米、3米、4米、6米、8米、0.45米梯度测井；R04、R05：为0.4米、0.5米电位测井；3、常见测井解释成果曲线名：孔隙度系列：POR－孔隙度；PORT－总孔隙度；PORF－冲洗带含水孔隙度；PORW－地层含水孔隙度；PORX－流体孔隙度；PORH－含烃重量；POR2－次生孔隙度；EPOR－有效孔隙度；泥质系列：SH－泥质含量；CL－粘土含量；SI－粉砂岩含量；CLD－分散泥质含量；CLS－结构泥质含量；CLL－层状泥质含量TMON－粘土中蒙托石含量；TILL－粘土中伊利石含量；CEC－阳离子交换能力；QV－阳离子交换容量；BWCL－粘土束缚水含量渗透率系列：PERM－渗透率；PIW－水的渗透率；PIH－油的渗透率；KRW－水的相对渗透率；KRO－油的相对渗透率；PERW－水的有效渗透率；PERO－油的有效渗透率饱和度系列：SW－地层含水饱和度；SXO－冲洗带含水饱和度；SWIR－束缚水饱和度ESW－有效含水饱和度；HYCV－地层平均含烃体积；HYCW－地层平均含烃重量特殊岩性：CI－煤指示；BULK－出砂指数；CARB－炭的体积；SAND－砂岩体积；LIME－石灰岩体积；DOLO－白云岩体积；ANHY－硬石膏体积；C1、C2、C3、C4－附加矿物1、2、3、4的体积；。
