避雷引下线

避雷引下线

雷接地引下线
利用混泥土柱内两根?16以上主筋及混凝土灌注桩四根?16主筋焊接作为引下线,跨接线采用≥12mm圆钢。

引下线上端与避雷带焊接,下端与接地装置焊接。

相邻的两处引下线间距不大于18米。

接地装置为利用基础桩内及基础底板内主筋焊接形成的接地网,所有设备房、电气竖井、电梯井的接地干线以及预留人工接地极的镀锌扁钢、接地端子板等与接地网可靠焊接。

用于避雷接地系统的镀锌圆钢、镀锌扁钢、镀锌角钢等材料必须是热镀锌件,品种规格应符合设计图及型材标准要求,具有材质检验证明书及出厂合格证。

1、搭接长度:圆钢与扁钢搭接为圆钢直径的6倍,双面施焊。

扁钢与钢管,扁钢与角钢焊接,紧贴角钢外侧两面,或紧贴3/4钢管表面,上下双侧施焊。

扁钢与扁钢搭接为扁钢宽度的2倍,不少于三面施焊。

2、焊缝要求:焊缝应饱满并有足够的机械强度,不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷,焊接处的药皮要敲净。

3、引下线与梁钢筋跨接。

4、利用柱主筋作防雷引下线时,主筋连接的两端应作跨接处理。

5、总等电位和局部等电位根据设计要求,用镀锌扁铁引出。

6、引下线应采用油漆做标记,防止错焊导致上下不连通。

7、均压环。

I类建筑30m以上,II类建筑45m以上应焊接均压环。

作为接地均压环的圈梁钢筋选取圈梁上层左右2根直径≧16mm的钢筋,若直径小于16mm,可选用圈梁上层4根钢筋作接地均压环。

各均压环与防雷引下线按规范做法可靠连接,各楼层外墙的各类金属设施均应就近与其等电位连接,连接点应不少于两处。

8、防雷电阻测试,不得大于10Ω。

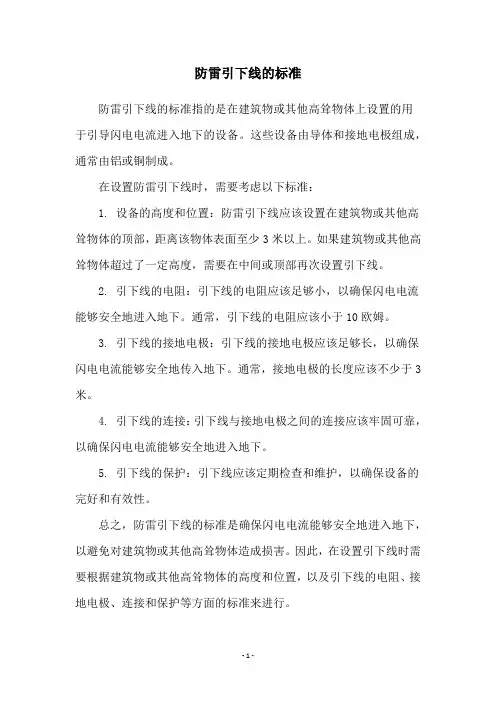

防雷引下线的标准

防雷引下线的标准

防雷引下线的标准
防雷引下线的标准指的是在建筑物或其他高耸物体上设置的用
于引导闪电电流进入地下的设备。

这些设备由导体和接地电极组成,通常由铝或铜制成。

在设置防雷引下线时,需要考虑以下标准:
1. 设备的高度和位置:防雷引下线应该设置在建筑物或其他高耸物体的顶部,距离该物体表面至少3米以上。

如果建筑物或其他高耸物体超过了一定高度,需要在中间或顶部再次设置引下线。

2. 引下线的电阻:引下线的电阻应该足够小,以确保闪电电流能够安全地进入地下。

通常,引下线的电阻应该小于10欧姆。

3. 引下线的接地电极:引下线的接地电极应该足够长,以确保闪电电流能够安全地传入地下。

通常,接地电极的长度应该不少于3米。

4. 引下线的连接:引下线与接地电极之间的连接应该牢固可靠,以确保闪电电流能够安全地进入地下。

5. 引下线的保护:引下线应该定期检查和维护,以确保设备的完好和有效性。

总之,防雷引下线的标准是确保闪电电流能够安全地进入地下,以避免对建筑物或其他高耸物体造成损害。

因此,在设置引下线时需要根据建筑物或其他高耸物体的高度和位置,以及引下线的电阻、接地电极、连接和保护等方面的标准来进行。

- 1 -。

避雷针、引下线、接地体的安装

避雷针、引下线、接地体的安装

避雷针、引下线、接地体的安装避雷针、引下线和接地体属于防直击雷系统,在防雷措施中是必不可少的一环,下面介绍一下它们的安装方式及一些问题一、避雷针的安装避雷针(接闪器)的安装主要包括避雷针的安装和避雷带(网)的安装。

(一)避雷针的安装安装注意事项如下:(1)建筑物上的避雷针和建筑物顶部的其他金属物体应连接成一个整体。

(2)不得在避雷针构架上架设低压线路或通讯线路。

(二)避雷带和避雷网的安装1.明装避雷带(网)安装适于安装在建筑物的屋脊、屋檐(坡屋顶)或屋顶边缘及女儿墙(平屋顶)等处。

(1)避雷带在屋面混凝土支座上的安装避雷带(网)的支座可以在建筑物屋面面层施工过程中现场浇制,也可以预制再砌牢或与屋面防水层进行固定。

(2)避雷带在女儿墙或天沟支架上的安装沿女儿墙安装时,应使用支架固定;并应尽量随结构施工预埋支架。

支架的支起高度不应小于150mm。

当条件受限制时,应在墙体施工时预留不小于100mmx100mmx100mm的孔洞,洞口的大小应里外一致。

首先埋设直线段两端的支架,然后拉通线埋设中间支架,其转弯处支架应距转弯中点0.25-0.5m。

直线段支架水平间距为1-1.5m,垂直间距为1.5-2m,且支架间距应平均分布。

避雷带(网)在建筑物天沟上安装使用支架固定时,应随土建施工先设置好预埋件,支架与预埋件进行焊接固定。

(3)避雷带在屋脊或檐口支座、支架上安装使用混凝土支座或支架固定。

现场浇制支座,先将脊瓦敲去一角,使支座与脊瓦内的砂浆连成一体;支架固定时,需用电钻将脊瓦钻孔,再将支架插入孔内,用水泥砂浆填塞牢固。

支座和支架,水平间距为1-1.5m,转弯处为0.25m-0.5m。

引下线的上端与避雷带(网)的交接处,应弯曲成弧形再与避雷带(网)并齐进行搭接焊接。

不同平面的避雷带(网)应至少有两处互相连接,连接应采用焊接。

建筑物屋顶上的突出金属物体,如旗杆、透气管、铁栏杆、爬梯、冷却水塔、电视天线杆等,这些部位的金属导体都必须与避雷带(网)焊接成一体。

避雷引下线和变电室接地干线敷设

避雷引下线和变电室接地干线敷设

1 避雷引下线和变电室接地干线敷设1.1基本规定1.引下线扁钢截面不得小于25mm ×4mm;圆钢直径不得小于8mm。

2.明装引下线必须在距地面1.5~1.8m处做断接卡子或测试点(一条引下线者除外)。

断接卡子所用螺栓的直径不得小于10mm,并需加镀锌垫圈及镀锌弹簧垫圈。

暗装的引下线在距地0.5m处做断接卡子。

3.利用主筋作引下线时,每条引下线不得少于2根主筋。

4.建筑物的金属构件(如消防梯、烟囱的铁爬梯等)可作为引下线,但所有金属构件之间均应连成电气通路。

5.沿建筑物外墙明敷设的引下线,从接闪器到接地体,引下线的敷设路径,应尽可能短而直。

根据建筑物的具体情况不可能直线引下时,也可以弯曲,但应注意弯曲开口处的距离不得等于或小弯曲部分线段实际长度的0.1倍。

引下线也可以暗装,但截面应加大一级,暗装时还应注意墙内其他金属构件的距离。

6.引下线的固定支点间距离不应大于2m,敷设引下线时应保持一定松紧度。

引下线应躲开建筑物的出入口和行人较易接触到的地点,以免发生危险。

7.明敷设在易受机械损坏和危及人员安全的地方、地上约1.7m至地下0.3m的一端地线应加保护措施。

为了减少接触电压的危险,也可用硬塑料管将引下线套起来或用绝缘材料缠绕。

8.采用多根明装引下线时,为了便于测量接地电阻,以及检验引下线的接地线的连接情况,应在每条引下线距地1.8~2.2m处放置断接卡子。

利用混凝土柱内钢筋作为引下线时,必须将焊接的地线连接到首层配电盘处并连接到接地端子上,可在地线端子处测量接地电阻。

9.每栋建筑物至少有两根引下线(投影面积小于50mm2的建筑物除外)。

避雷引下线最好为对称位置,引下线间距离不应大于20m,当大于20m时应在中间多引一根引下线。

10.接地干线穿墙时,应加套管保护,跨越伸缩缝时,应做煨弯补偿。

11.接地干线跨越门口时应暗敷设于地面内(做地面以前埋好)。

12.接地干线距地面应不小于200mm,距墙面应不小于10mm,支持件应采用40mm ×4mm的扁钢,尾端应制成燕尾状,入孔宽度与深度各为50mm,总长度为70mm,支持件间的水平直线距离一般为1m,垂直部分为1.5m,转弯部分为0.5m。

防雷接地引下线规范

防雷接地引下线规范

防雷接地引下线规范防雷接地引下线规范是指在建设和维护电力设施过程中,为了保证设施的安全可靠运行,防止雷击或其他感应引起的故障,对接地引下线进行规范化管理的一系列要求。

下面是防雷接地引下线规范的相关内容:1. 设计规范1.1 根据设施的性质、用途和周围环境,合理选择接地引下线的材料和规格。

1.2 设计接地引下线的走向,避免与其他设施和地下管线的干扰或交叉。

1.3 设计接地引下线的穿越方式,尽量减少弯曲,提高导电效能。

1.4 设计接地引下线的接地方式,确保可靠接地,减少雷击风险。

2. 施工规范2.1 施工前,严格按照设计要求进行勘察,找出可能干扰接地引下线的隐患。

2.2 施工时,保证接地引下线的规格、布线和穿越等操作符合设计要求。

2.3 施工过程中,使用符合标准的接地引下线材料,并保证接地引下线的完整性和连续性。

2.4 施工完成后,进行必要的测试和检测,确保接地引下线的接地电阻满足规定要求。

3. 维护规范3.1 定期对接地引下线进行巡视和检测,发现问题及时修复或更换受损的部分。

3.2 定期清理接地引下线周围的杂草和杂物,保持通畅和干燥,避免因外界因素损坏导致失效。

3.3 定期测试和检测接地引下线的接地电阻,确保其良好的导电性能。

3.4 如有雷击或其他感应引发的故障,要及时排除故障并进行相关的维修和检测。

4. 安全意识培训4.1 对从事相关工作人员进行安全意识培训,使其了解相关规范和要求。

4.2 培养员工的安全意识,加强对接地引下线安全工作的重视和重要性的宣传。

4.3 定期组织开展防雷安全知识讲座和培训活动,提高员工的防雷意识和应急能力。

防雷接地引下线规范的实施对于保障电力设施的安全运行起到了重要作用。

相关部门和企事业单位要重视这方面的工作,加强对规范的宣传和普及,并不断进行技术创新和经验总结,完善规范的内容和实施措施,提高电力设施的防雷能力和安全可靠性,确保人们的生命财产安全。

防雷引下线、接地分项工程专项方案

防雷引下线、接地分项工程专项方案

防雷工程施工专项方案编制依据《建筑物防雷设计规范》(GB50057-2010)《雷电电磁脉冲的防护》(GB/T1927.1.1-2003)《建筑物电子信息系统防雷技术规范》(GB50343-2012)本工程施工图本工程的《图纸会审纪要》本工程《施工组织设计》一.建筑物防雷措施及防雷装置:1.接地网:本工程利用建筑物的钢筋作为防雷装置,施工时应满足:构件内有箍筋连接的钢筋或成网状的钢筋,其箍筋与钢筋、钢筋与钢筋应采用土建施工的绑扎法、螺丝、对焊或搭焊连接。

单根钢筋、圆钢或外引预埋连接板、线与构件内钢筋应焊接或采用螺栓紧固的卡夹器连接。

构件之间必须连接成电气通路。

2.引下线:利用建筑物钢筋混凝土柱子或剪力墙内两根Φ16以上主筋通长连接作为引下线,引下线沿建筑物四周和内庭院四周均匀对称布置,其间距沿周长计算不大于10m 。

引下线上端与接闪器焊接,下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接。

引下线的数量不少于10根。

3.接闪器:本工程采用装设在建筑物上的接闪网、接闪带和接闪杆混合组成接闪器。

接闪带采用Φ10热浸镀锌圆钢或25X4热浸镀锌扁钢沿屋顶周边、屋角、屋脊、屋檐和檐角等易受雷击部位明敷,并在整个屋面组成不大于 10mX10m或12mx8m的暗敷接闪网;接闪带应设在外墙外表面或屋檐边垂直面上,也可以在外墙外表面或屋檐边垂直面外,接闪器之间互相连接。

突出屋顶的所有金属物体、金属构件应和屋顶防雷装置相连,在屋面接闪器保护范围之外的非金属物体应装接闪器并和屋顶防雷装置相连。

外部防雷装置的接地和防闪电感应、内部防雷装置、电气和电子系统等接地共用接地装置,并应与引入的金属管线做等电位连接。

外部防雷装置的专设接地装置采用由建筑物桩基、基础底板主轴线上的上下两层主筋中的两根通长焊接形成的基础接地网围绕建筑物敷设成环形、网状接地体组成。

作为接地体的基础内钢筋在周围地面以下距地面不应小于0.5m,钢筋直径不小于16mm。

几种防雷引下线与测试点

几种防雷引下线与测试点

几种防雷引下线与测试点
(由老到新变化)
1. 明敷引下线与断接卡。

沿外墙用25×4cm镀锌扁钢引下,每一米做固定支架。

离地1.6~1.8米做断接卡,每处引下线打人工接地极,保护钢管密封处理。

墙角无柱无钢筋时采用,现在基本不建议再使用这种方法。

2. 暗敷引下线与断接卡。

墙角有柱子,有φ10mm以上柱内钢筋4根,无柱内钢筋时用25×4mm扁钢,在1.6~1.8米做断接卡,每处引下线打人工接地极,保护钢管密封处理。

无地圈梁或承台时采用。

3. 暗敷引下线,明测试卡。

利用柱内钢筋做引下线,或扁钢暗敷引下,在1.6~1.8米做测试点,不断开。

但注意在每个测试点埋地下1米处应有引出外墙1米的扁钢预留,以增打接地极。

有地圈梁与承台时采用。

一般此种情况用于变配电房上。

4. 另一种暗敷引下线,明测试卡。

利用柱内钢筋做引下线,在离地0.5米处焊接铁板,引出一根40×4mm扁钢做测试点,扁钢应有穿螺栓的洞眼。

同时注意在每个测试点埋地下1米处应有引出外墙1米的扁钢预留,以增打接地极。

有地圈梁与承台时,或钢结构厂房钢柱采用,一般此种情况用于厂房,住宅,一般建筑。

5. 暗敷引下线,暗装测试盒。

说明同上,暗敷测试盒。

但我个人觉得应该用铁盒,铁盖板,可以用卫生间等电卫盒替代,那样比较直观。

有地圈梁与承台时采用,一般此种情况用于高档住宅,学校,公共建筑。

防雷引下线的标准

防雷引下线的标准

防雷引下线的标准
防雷引下线是建筑物中必不可少的一项安全设施,它能够有效地保护建筑内的电气设备和人员免受雷电的危害。

以下是防雷引下线的标准:
1. 引下线的材质应该是导电性能良好的材料,常用的有铜、铝等。

2. 引下线应该有足够的强度和韧性,能够承受雷电冲击和风吹雨打等自然灾害。

3. 引下线的截面积应该足够大,能够承受雷电流的冲击,一般要求不小于35mm。

4. 引下线与建筑物的接地系统应该良好连接,接地电阻不应超过4Ω。

5. 引下线的布置应该符合建筑物的实际情况,不能与其他金属构件接触,应该避免交叉敷设。

6. 引下线的接线应该牢固可靠,接线处应该采用专用的接线夹。

7. 引下线的绝缘应该符合国家的标准,能够承受额定电压和工作温度。

总之,防雷引下线的标准是非常严格的,它需要符合国家的相关标准和规定,才能够确保建筑物内的电气设备和人员在雷电天气中的安全。

- 1 -。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
4
100
4
100
6
角钢厚度(mm)
钢管管壁厚度(mm)
2
2.5
2.5
2.5
4
3.5
6
4.5
3.2.2接地体的埋设深度其预部不应小于0.6m,角钢及钢管接地体应垂直配置。
3.2.3垂直接地体长度不应小于2.5m,其相互之间间距一般不应小于5m。
3.2.4接地体理设位置距建筑物不宜小于1.5m;遇在垃圾灰渣等埋设接地体时,应换土,并分层夯实。
3.6.2.1预留孔与埋设支持件:
按设计要求尺寸位置,预留出接地线孔,预留孔的大小应比敷设接地干线的厚度、宽度各大出6m。以上。其方法有以下三种:
a施工时可按上述要求尺寸截一段扁钢预埋在墙壁内,当混凝土还未凝固时,抽动扁钢以便待凝固后易于抽出。
b将扁钢上包一层油毛毡或几层牛皮纸后埋设在墙壁内,坝留孔距墙壁表面应为15~20mm。
3.5接地干线的安装应符合以下规定:
3.5.1接地干线穿墙时,应加套管保护,跨越伸缩缝时,应做煨弯补偿。
3.5.2接地干线应设有为测量接地电阻而预备的断接卡子,一般采用暗盒装入,同时加装盒盖并做上接地标记。
3.5.3接地干线跨越门口时应暗敷设于地面内(做地面以前埋好)
3.5.4接地干线距地面应不小于200mm,距墙面应不小于10mm,支持件应采用40mm×4mm的扁钢,尾端应制成燕尾状,入孔深度与宽度各为50mm,总长度为70mm。支持件间的水平直线距离一般为1m,垂直部分为1.5m,转弯部分为0.5m。
3.3.4接地体间的扇钢敷设:
扁钢敷设前应调直,然后将扁钢放置于沟内,依次将扁钢与接地体用电焊(气焊)焊接。扁钢应侧放而不可放平,侧放时散流电阻较小。扁钢与钢管连接的位置距接地体最高点约100mm。焊接时应将扁钢拉直,焊好后清除药皮,刷沥青做防腐处理,并将接地线引出至需要位置,留有足够的连接长度,以待使用见图3-84所示。
3.12.1.4铝制门窗与避雷装置连接。在加工订货铝制门窗时就应按要求甩出30cm的铝带或扁钢2处,如超过3m时,就需3处连接,以便进行压接或焊接。
3.12.2均压环(或避雷带)安装:
3.12.2.1避雷带可以暗敷设在建筑物表面的抹灰层内,或直接利用结构钢筋,并应与暗敷的避雷网或楼板的钢筋相焊接,所以避雷带实际上也就是均压环。
3.11.2.5在建筑物的变形缝处应做防雷跨越处理。
3.11.2.6避雷网分明网和暗网两种,暗网格越密,其可靠性就越好。网格的密度应视建筑物的防雷等级而定,防雷等级高的建筑物可使用10m×10m的网格,防雷等级低的一般建筑物可使用20m×20m的网格,如果设计有特殊要求应按设计要求执行。
3.12均压环(或避雷带)安装:
3.2.9所有金属部件应镀锌。操作时,注意保护镀锌法。
3.3人工接地体(极)安装:
3.3.1接地体的加工:
根据设计要求的数量,材料规格进行加工,材料一般采用钢管和角钢切割,长度不应小于2.5m。如采用钢管打入地下应根据土质加工成一定的形状,遇松软土壤时,可切成斜面形。为了避免打入时受力不均使管子歪斜,也可加工成扁尖形;遇土土质很硬时,可将尖端加工成锥形详见图3-80所示。如选用角钢时,应采用不小于40mm×40mm×4mm的角钢,切割长度不应小于2.5m,角钢的一端应加工成尖头形状详见图3-81所示。
3.9.2.6焊接要求见3.2节。
3.10防雷引下线明敷设
3.10.1防雷引下线明敷设应符合下列规定:
3.10.1.1引下线的垂直允许偏差为2/1000。
3.10.1.2引下线必须调直后进行敷设,弯曲处不应小于90°,并不得弯成死角。
3.10.1.3引下线除设计有特殊要求者外,镀锌扁钢截面不得小于48mm2,镀锌圆钢直径不得小于8mm。
3.10.1.4有关断接卡子位置应按设计及规范要求执行。
3.10.1.5焊接及塔接长度应按有关规范执行。
3.10.2防雷引下线明敷设
3.11避雷网安装:
3.11.1避雷网安装应符合以下规定
3.11.1.1避雷线应平直、牢固,不应有高低起伏和弯曲现象,距离建筑物应一致,平直度每2m检查段允许偏差3/ 1000。但全长不得超过10mm。
3.12.1均压环(或避雷带)应符合下列规定:
3.12.1.1避雷带(避雷线)一般采用的圆钢直径不小于6mm,扁钢不小于24mm×4mm。
3.12.1.2避雷带明敷设时,支架的高度为10~20cm,其各支点的间距不应大于1.5m。
3.12.1.3建筑物高于30m以上的部位,每隔3层沿建筑物四周敷设一道避雷带并与各根引下线相焊接。
3.12.2.4外檐金属门、窗、栏杆、扶手等金属部件的预埋焊接点不应少于2处,与避雷带预留的圆钢焊成整体。
3.12.2.5利用屋面金属扶手栏杆做避雷带时,拐弯处应弯成圆弧活弯,栏杆应与接地引下线可靠的焊接。
3.12.3节日彩灯沿避雷带平敷设时、避雷带的高度应高于彩灯顶部,当彩灯垂直敷设时,吊挂彩灯的金属线应可靠接地,同时应考虑彩灯控制电源箱处按装低压避雷器或采取其它防雷击措施。
2.1.2电焊条、氧气、乙炔、沥青漆,混凝土支架,预埋铁件,小线,水泥,砂子,塑料管,红油漆、白油漆、防腐漆、银粉,黑色油漆等。
2.2主要机具:
2.2.1常用电工工具、手锤、钢钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶。
2.2.2线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、电焊工具等。
3.7.4利用主筋(直径不少于φ16mm)作引下线时,按设计要求找出全部主筋位置,用油漆作好标记,距室外地坪1.8m处焊好测试点,随钢筋逐层串联焊接至顶层,焊接出一定长度的引下线,搭接长度不应小于100mm,做完后请有关人员进行隐检,做好隐检记录。
3.9.2.5土建装修完毕后,将引下线在地面上2m的一段套上保护管,并用卡子将其固定牢固,刷上红白相间的油漆。
3.2.7采用搭接焊时,其焊接长度如下:
3.2.7.1镀锌扁钢不小于其宽度的2倍,三面施焊。(当扁钢宽度不同时,搭接长度以宽的为准)。敷设前扁钢需调直,煨弯不得过死,直线段上不应有明显弯曲,并应立放。
3.2.8采用化学方法降低土壤电阻率时,所用材料应符合下列要求:
3.2.8.1对金属腐蚀性弱;
3.2.8.2水溶性成分含量低。
3.6.1室外接地干线敷设:
3.6.1.1首先进行接地广线的调直、测位、打眼、煨弯,并将断接卡子及接地端子装好。
3.6.1.2敷设前按设计要求的尺寸位置先挖沟。挖沟要求见3.3,然后将扁钢放平埋入。回填土应压实但不需打夯,接地干线末端露出地面应不超过0.5m,以便接引地线。
3.6.2室内接地干线明敷设:
避雷网
避雷带或
引下线暗敷
均压环
3.2接地体安装工艺:
人工接地体(极)安装应符合以下规定:
3.2.1人工接地体(极)的最小尺寸见表3-48所示。
钢接地体和接地线的最小规格表3-48
种类、规格及单位
地上
地下
室内
室外
交流电流回路
直流电流回路
圆钢直径(mm)
6
8
10
12
扁钢
截面(mm2)
厚度(mm)
60
3
100工程名称ຫໍສະໝຸດ 廊坊新世界家园三区5#楼、
交底部位
避雷接地引下线
工程编号
日期
2014年2月9日
交底内容:
防雷及接地安装
1范围
本工艺标准适用于建筑物防雷接地、保护接地、工作接地、重复接地及屏蔽接地装置安装工程。
2施工准备
2.1材料要求:
2.1.1镀锌钢材有扁钢,使用时应意采用冷镀锌还是采用热镀锌材料,应符合设计规定。产品应有材质检验证明及产品出厂合格证。
3.2.5当接地装置必须埋设在距建筑物出入口或人行道小于3m时,应采用均压带做法或在接地装置上面敷设50~90mm厚度沥青层,其宽度应超过接地装置2m。
3.2.6接地体(线)的连接应采用焊接,焊接处焊缝应饱满并有足够的机械强度,不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷,焊接处的药皮敲净后,刷防腐漆做防腐处理。
2.3作业条件:
2.3.1防雷引下线暗敷设作业条件:
2.3.1.1建筑物(或构筑物)有脚手架或爬梯,达到能上人操作的条件。
2.3.1.2利用主筋作引下线时,钢筋绑扎完毕。
2.3.2避雷带与均压环安装作业条件:
土建圈梁钢筋正在绑扎时,配合作此项工作。
2.3.3避雷网安装作业条件:
2.3.3.1接地体与引下线必须做完。
3.3.5核验接地体(线):
接地体连接完毕后,应及时请质检部门进行隐检、接地体材质、位置、焊接质量,接地体(线)的截面规格等均应符合设计及施工验收规范要求,经检验合格后方可进行回填,分层夯实。最后,将接地电阻摇测数值填写在隐检记录上。
3.4自然基础接地体安装:
3.4.1利用柱形桩基及平台钢筋做好接地体,按设计图尺寸位置,找好桩基组数位置,把每组桩基四角钢筋搭接封焊,再与柱主筋(不少于2根)焊好,并在室外地面以下,将主筋预埋好接地连接板,清除药皮,并将两根主筋用色漆做好标记,便于引出和检查,并应及时请质检部门进行隐检,同时做好隐检记录。
3.11.1.2避雷线弯曲处不得小于90°,弯曲半径不得小于圆钢直径的10倍。
3.11.1.3避雷线如用扁钢,截面不得小于48mm;如为圆钢直径不得小于8mm。
3.11.1.4焊接要求见第22.4.2条。
3.11.1.5遇有变形缝处应作煨管补偿。
3.11.2避雷网安装
3.11.2.1避雷线如为扁钢,可放在平板上用手锤调直;如为圆钢,可将圆钢放开一端固定在牢固地锚的夹具上,另一端固定在绞磨(或倒链)的夹具上,进行冷拉调直。
c保护套可用厚1mm以上铁皮做成方形成圆形,大小应使接地线穿入时,每边有6mm以上的空隙。
3.7.防雷引下线暗敷设做法:
