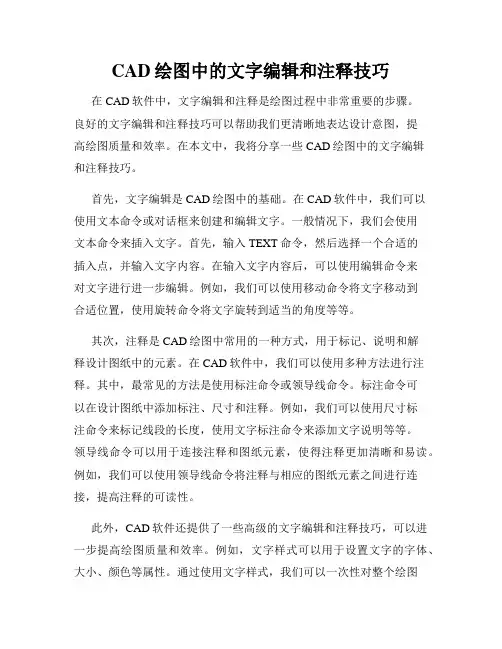

CAD绘图中的文字编辑和注释技巧
CAD绘图中的文字编辑和注释技巧在CAD软件中，文字编辑和注释是绘图过程中非常重要的步骤。
良好的文字编辑和注释技巧可以帮助我们更清晰地表达设计意图，提高绘图质量和效率。
在本文中，我将分享一些CAD绘图中的文字编辑和注释技巧。
首先，文字编辑是CAD绘图中的基础。
在CAD软件中，我们可以使用文本命令或对话框来创建和编辑文字。
一般情况下，我们会使用文本命令来插入文字。
首先，输入TEXT命令，然后选择一个合适的插入点，并输入文字内容。
在输入文字内容后，可以使用编辑命令来对文字进行进一步编辑。
例如，我们可以使用移动命令将文字移动到合适位置，使用旋转命令将文字旋转到适当的角度等等。
其次，注释是CAD绘图中常用的一种方式，用于标记、说明和解释设计图纸中的元素。
在CAD软件中，我们可以使用多种方法进行注释。
其中，最常见的方法是使用标注命令或领导线命令。
标注命令可以在设计图纸中添加标注、尺寸和注释。
例如，我们可以使用尺寸标注命令来标记线段的长度，使用文字标注命令来添加文字说明等等。
领导线命令可以用于连接注释和图纸元素，使得注释更加清晰和易读。
例如，我们可以使用领导线命令将注释与相应的图纸元素之间进行连接，提高注释的可读性。
此外，CAD软件还提供了一些高级的文字编辑和注释技巧，可以进一步提高绘图质量和效率。
例如，文字样式可以用于设置文字的字体、大小、颜色等属性。
通过使用文字样式，我们可以一次性对整个绘图中的文字进行统一的设置，避免了逐个编辑文字的麻烦。
另外，CAD软件还支持多行文字和表格文字的编辑。
多行文字可以用于编辑较长或分段的文字内容，表格文字可以用于创建和编辑表格形式的注释。
通过使用多行文字和表格文字，我们可以更灵活地进行文字的编辑和注释。
在进行文字编辑和注释时，还有一些注意事项需要注意。
首先，文字和注释要清晰易读，避免出现模糊、错位或重叠等情况。
因此，在创建和编辑文字时，要选择合适的字体、大小和颜色，并保证文字的对齐和间距。
CAD中的文本和注释编辑
CAD中的文本和注释编辑在CAD软件中，文本和注释是非常重要的部分。
通过准确的文本和注释，可以更好地传达设计意图，提高工作效率。
在本文中，将介绍CAD软件中的文本和注释编辑的一些基本技巧和使用方法。
1. 创建文本在CAD软件中，创建文本非常简单。
可以使用绘图工具栏上的文本工具，或者使用快捷键“T”来快速创建文本。
点击画布中的一个位置，然后输入所需的文本内容。
2. 编辑文本一旦创建了文本，可以随时对其进行编辑。
选中文本对象，然后右键点击，选择编辑。
编辑框将出现在屏幕上，可以在其中对文本进行修改。
更改完成后，点击确定保存修改。
3. 文本样式CAD软件提供了不同的文本样式选项，可以根据设计需求进行设置。
通过点击绘图工具栏上的文本样式工具打开样式管理器，可以创建新的样式或修改现有样式。
在样式管理器中，可以设置文本的字体、大小、粗细等属性。
4. 对齐文本为了使设计更加整齐，文本需要对齐。
CAD软件提供了对齐和定位工具，可以帮助用户轻松地对齐文本。
在选中文本后，通过右键菜单中的“对齐”选项，可以选择水平对齐、垂直对齐和居中对齐等操作。
5. 文本样本和字体CAD软件支持多种字体，可以根据需要选择适合的字体。
通过点击绘图工具栏上的文本样本工具，可以选择合适的字体样本。
在文本样本中，可以预览各种字体的效果，并选择适合的字体。
6. 注释的添加注释是CAD设计中常用的工具，可以帮助用户标记和说明设计细节。
在CAD软件中，可以使用多种注释工具，如标注、箭头和符号等。
选中相应的注释工具，然后在画布上点击需要添加注释的位置，即可创建注释。
7. 注释的编辑与文本一样，注释也可以随时进行编辑。
在选中注释对象后，右键点击，选择编辑。
编辑框将出现在屏幕上，可以在其中对注释进行修改。
修改完成后，点击确定保存修改。
8. 注释样式和注释比例在CAD软件中，可以为注释设置样式和比例，以便更好地适应设计需求。
通过点击绘图工具栏上的注释样式工具，可以创建新的样式或修改现有样式。
如何在CAD中添加文本和注释
如何在CAD中添加文本和注释在使用CAD软件进行设计和绘图时，添加文本和注释是非常关键的一步。
文本和注释可以帮助人们更好地理解设计图纸，以及进行相关的标注和说明。
下面将介绍如何在CAD中添加文本和注释的方法和技巧。
一、添加文本1. 打开CAD软件并选择要添加文本的绘图区域。
2. 选择"文本"工具，通常可以在绘图区的工具栏或菜单栏中找到。
点击该工具后，鼠标指针将变成一个闪烁的光标。
3. 在绘图区中点击鼠标左键，确定文本的起始位置。
然后输入文本内容，可以在出现的文本编辑框中输入。
4. 在文本编辑框中，可以设置文本的字体、大小、颜色等属性。
根据需要进行相应的调整。
5. 在设置完成后，按下"Enter"键或点击文本编辑框外的任意位置，完成文本的添加。
二、注释设计图纸1. 注释是为了更好地解释设计图纸的内容，可以在绘图区中的任意位置添加注释。
2. 选择"注释"工具，通常可以在绘图区的工具栏或菜单栏中找到。
点击该工具后，鼠标指针将变成一个闪烁的光标。
3. 在绘图区中点击鼠标左键，确定注释的起始位置。
4. 然后输入注释内容，可以在出现的注释编辑框中输入。
5. 在注释编辑框中，可以设置注释的字体、大小、颜色等属性。
根据需要进行相应的调整。
6. 在设置完成后，按下"Enter"键或点击注释编辑框外的任意位置，完成注释的添加。
三、技巧和注意事项1. 文本和注释的添加可以根据需要进行缩放和旋转。
选择相应的工具后，点击文本或注释进行缩放和旋转的操作。
2. 可以使用捕捉工具来对齐文本和注释。
在绘图区的工具栏中找到"捕捉"工具，选择合适的捕捉点，例如端点、中点等，来对齐文本和注释。
3. 可以使用多行文本工具添加多行文本，方便较长内容的输入。
4. 在添加文本和注释时，需要根据设计图纸的比例和比例尺来设置字体的大小。
确保文本和注释的大小适合图纸的比例，不要过大或过小。
CAD中文本编辑和注释技巧分享
CAD中文本编辑和注释技巧分享
- 创建文本：在CAD中，可以使用不同的命令来创建文本。
常用的命令有“text”和“mtext”，它们可以创建单行和多行文本。
- 调整文本位置：选中文本后可以使用“move”命令来移动文本的位置，也可以通过“copy”命令复制文本。
还可以使用“rotate”命令旋转文本。
2.注释技巧：
- 使用标注：在CAD中，标注是常用的注释方式之一、可以使用“dimlinear”和“dimaligned”命令来创建线性和对齐标注。
- 添加图例：在制图中，添加图例可以更好地说明设计细节。
可以将图例作为块插入CAD绘图中，并使用“insert”命令来调整图例的位置和大小。
- 使用尺寸标注：尺寸标注对于精确度很重要。
使用“dimstyle”命令可以定义尺寸标注的样式和格式。
- 添加注释：除了标注和尺寸标注之外，还可以使用单行或多行文本框来添加附加注释。
可以使用“leader”命令创建带有箭头的注释线。
3.提高效率：
-快捷键：熟悉CAD软件的快捷键可以大大提高工作效率。
例如，“DD”快捷键用于创建文本，“MT”快捷键用于创建多行文本。
-文本样式库：使用文本样式库可以更方便地管理和应用不同样式的文本。
可以使用“STYLE”命令来创建和管理文本样式库。
-自动填充：在CAD中，可以设置自动填充功能，这样在输入文本时可以快速选择预定义的文本内容。
可以通过“AUTOCOMPLETE”命令来启用自动填充功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD制图，修改新的文字注释
我们在日常的CAD绘图过程中工，常常需要对绘制的CAD图形进行各种各样的标注。
其中就有文字注释标注。
以便于用户查看到时候，更加方便的了解图纸的内容。
但是有时候我们会遇到这一问题，已经标注好文字注释的CAD图纸，需要重新修改，更换新的文字注释。
这时候我们该如何解决呢？
我们先运行迅捷CAD编辑器专业版；点击菜单栏里的“文件-打开”按钮，打开一张需要修改标注内容的CAD图纸。
我们点击菜单栏里的“标注-编辑标注文字（M）”按钮。
或是直接在CAD绘图框下方的命令框中输入“编辑标注文字”的命令“DIMEDIT”命令字符。
此时，命令框会显示“输入标注编辑类型: 默认(H)/新建(N)/旋转(R)/倾斜(O)/<默认>:”命令，我们输入新建命令快捷键“ N”。
命令框会显示“新标注文字: ”命令，我们直接输入新的文字注释“新标注文字: CAD编辑器专业版”。
命令框会显示“选择要用新文本替换的标注:”命令，同时会弹出“DIMEDIT”弹窗，我们按照弹窗中的提示，选择好我们需要修改文字注释的标注。
最后，新的文字注释标注就成功的替换之前的文字注释标注了。
