排针规格图纸
排针系列
端接方式：焊接
电流：5 A
接触电阻：≤4 mΩ
绝缘电阻：＞1 GΩ
测试电压：～1500 V
工作温度：-40 ℃～+125 ℃
湿度：75%，符合DIN40 040和MIL-C-21 097B标准
PCB板厚度：≤2.0 mm
双排装配尺寸
产品编号
芯数
2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60
94
欧度PCB板连接器 排针系列
254/I排母，517系列
配合插针截面0.64×0.64 mm 双排，曲针，垂直插孔，间距2.54×2.54 mm
技术参数
绝缘体材料：PBT玻璃纤维增强型 插孔：铜合金 表面镀层：1.25µm Ni + 0.5µm Au，符合MIL-G45 204B Class 00*)标准 *) 接触部分镀在Ni基上镀Au，非接触部分在Ni基上 镀Sn。
水平安装
产品编号
517.220.003.001 517.220.003.002 517.220.003.003 517.220.003.004 517.220.003.005 517.220.003.006 517.220.003.007 517.220.003.008 517.220.003.009 517.220.003.010 517.220.003.011 517.220.003.012 517.220.003.013 517.220.003.014 517.220.003.015 517.220.003.016 517.220.003.017 517.220.003.018 517.220.003.019 517.220.003.020 517.220.003.021 517.220.003.022 517.220.003.023 517.220.003.024 517.220.003.025 517.220.003.026 517.220.003.027 517.220.003.028 517.220.003.029 517.220.003.030
器件选型手册接插件部分
元器件选型手册(接插件部分)浙江正泰仪器仪表有限责任公司目录前言 (2)一、普通单双排插针 (3)二、普通单双排插座 (4)三、其他插针插座 (5)3.1蜈蚣插座 (5)3.2圆孔插座 (5)3.3DIP芯片插座 (6)3.4弯针 (6)四、线对板连接器 (7)4.1单排针座连接器 (7)4.2简牛针座 (9)4.3牛角针座 (9)五、USB接口 (10)六、天线及连接线 (11)七、其他类型接插件 (12)7.1FPC连接器 (12)7.2凤凰端子 (13)7.3PS2插座 (13)7.4DF12系列连接器 (13)7.5RJ45模块化插孔 (14)7.6IC卡座 (14)7.7SIM卡座 (14)前言1.范围本手册对公司目前使用的接插件进行了分类，对接插件的描述进行了定义。
本手册仅用于公司产品设计选型时参考。
2.注意事项➢本手册中部分物料因在规定的字符条件下无法描述清楚，故采用出图纸的方式，使用时，可以在PLM系统上直接查看或者下载。
➢本手册中物料描述的尺寸均未标明公差，如实际使用时对尺寸要求很高，请联系厂家出具规格承认书，或者参考GB/T 1804-2000。
➢所有物料的SAP描述均不能超过40个字符(包括空格)。
一、普通单双排插针1.1SAP描述规范双排单塑插针2.54mm,2*14P,隔两排抽两排,针长16.5,深圳联颖①名称②脚间距③引脚数④（类型）⑤针尺寸⑥品牌①名称：单排单塑插针、双排单塑插针、单排双塑插针、双排双塑插针；②脚间距：一般为2.54mm或2mm；③引脚数：排数*单排引脚数；④（类型）：如抽针，个别针加长等情况的说明，无特殊的可不写；⑤针尺寸：针长表示针两头之间的长度。
若PC=3mm默认不写，此时单塑插针，只需要写出针长；双塑插针，则需要写明针长和PA面长度；a1.2典型示例描述单排单塑插针2.54mm,1*17P,PC=5,针长11.5,尤提乐对照图描述双排单塑插针2.54mm,2*16P,针长18,尤提乐对照图描述单排双塑插针2.54mm,1*4P,针长15.5,PA=PC=3,深圳联颖对照图描述双排双塑插针2.54mm,2*15P,针长27,PA=9,尤提乐对照图a PC面为针插入PCB的一端，PA面为远离PCB的一端。
排针排母设计及应用规范D版
排针排母设计及应用规范（D版）编写：日期：审核：日期：批准：日期：受控状态：1、目的目前在我公司产品中排针排母应用比较广泛，名称及规格没有统一规范，设计图纸五花八门，供应商难以准确理解图纸，选用也比较困难，为了规范设计、方便应用，制定此规范。
2、分类：排针按外形分为直排针(用S表示)、弯头排针(W)两类。
3、排针规格3.1直排针:3.1.1图例图 1 单层塑胶单排排针(适用于A<20的情况)图 2 双层塑胶单排排针(适用于20≤A<30的情况)图 3 三层塑胶单排排针(适用于A ≥30的情况)图 4 单层塑胶双排排针(适用于A<20的情况)图 5 双层塑胶双排排针(适用于20≤A<30的情况)图 6 三层塑胶双排排针(适用于A≥30的情况)3.1.2标注示例：排针 S排数×单排针数P×B-A/C说明：C取默认值6mm时，不标注出。
例1 针距为2.54、A=8、共13针的单排排针标注为排针 S1×13P×2.54-8例2 针距为2.54、A=25、C=6、共26针的双排排针标注为:排针 S2×13P×2.54-25例3 针距为2.54、A=25、C=3、共26针的双排排针标注为:排针 S2×13P×2.54-25/33.2弯头排针3.2.1图例图 7 单排弯头排针图 8 双排弯头排针3.2.2标注示例：排针 W排数×单排针数P×针距－A/C说明：C取默认值3mm时，不标注出。
例1 针距为2.54、针数为13、A=10、C＝6的单排弯头排针标注为：排针 W1×13P×2.54－10/6例2 针距为2.54、总针数为26、A=10、C＝6的双排弯头排针标注为：排针 W2×13P×2.54－10/64、排母规格4.1图例图 9 单排排母图 10 双排排母4.2 标注示例排母排数×单排针数P－A说明：排母的高度A一般推荐取值8.5mm,当该高度太大不能满足要求时取值5mm.例1高度为8.5mm、针数为10、针距为2.54mm的单排排母标注为：排母1×10P－8.5例2高度为8.5mm、总针数为20、针距为2.54mm的双排排母标注为：排母2×10P－8.55、材料插针材料：黄铜或磷青铜绝缘体材料：塑胶UL 94V-06、表面处理：插针表面先镀镍，镀层厚度50μ″，再镀金，镀层厚度1.2μ″。
排针跳线帽规格书
排针跳线帽规格书引言：排针跳线帽是一种用于连接电子设备电路的小型元件，具有多种规格和功能。
本文将详细介绍排针跳线帽的规格和特点，以及其在电子设备中的应用。
一、排针跳线帽的基本概述排针跳线帽是一种用于在电子设备电路中连接电路的小型元件，通常由金属材料制成。
它具有多个排针，可以通过插入电路板上的插孔来实现电路的连接。
排针跳线帽广泛应用于电脑主板、显示器、手机等电子设备中，其主要功能是实现电路的连接和信号的传输。
二、排针跳线帽的规格和尺寸1. 排针跳线帽的规格：a. 插针数目：排针跳线帽的插针数目一般为2、3、4、5、6等多个，不同规格的跳线帽插针数目不同，以适应不同的电路连接需求。
b. 插针间距：排针跳线帽的插针间距通常为 2.54mm，这是电子设备中常见的插孔间距，以方便插拔和连接。
c. 排针高度：排针跳线帽的排针高度一般为7.62mm，这是为了适应电路板的标准厚度，确保插针能够牢固连接在电路板上。
2. 排针跳线帽的尺寸：a. 总体尺寸：排针跳线帽的总体尺寸一般为长×宽×高，常见的尺寸为10mm×10mm×7.62mm，但也有其他尺寸的跳线帽以适应不同的设备需求。
b. 插针长度：排针跳线帽的插针长度一般为7mm，以确保插入电路板后能够稳固地连接。
三、排针跳线帽的特点和功能1. 稳固性：排针跳线帽采用金属材料制成，插针固定在塑料座上，插入电路板后能够牢固地连接，防止因接触不良而导致的电路故障。
2. 通用性：排针跳线帽的插针间距为 2.54mm，这是电子设备中常见的插孔间距，因此具有较强的通用性，适用于多种电子设备的连接需求。
3. 灵活性：排针跳线帽的插针数目可根据实际需求自由选择，可以实现不同电路之间的连接和切换，具有较高的灵活性。
4. 导电性：排针跳线帽采用金属材料制成，具有良好的导电性能，能够有效传输电路信号，保证电路的正常工作。
四、排针跳线帽的应用排针跳线帽广泛应用于电脑主板、显示器、手机等电子设备中，常见的应用场景有：1. 电脑主板：排针跳线帽用于连接主板上的各个插槽和接口，实现不同硬件设备之间的连接和通信。
排针排母

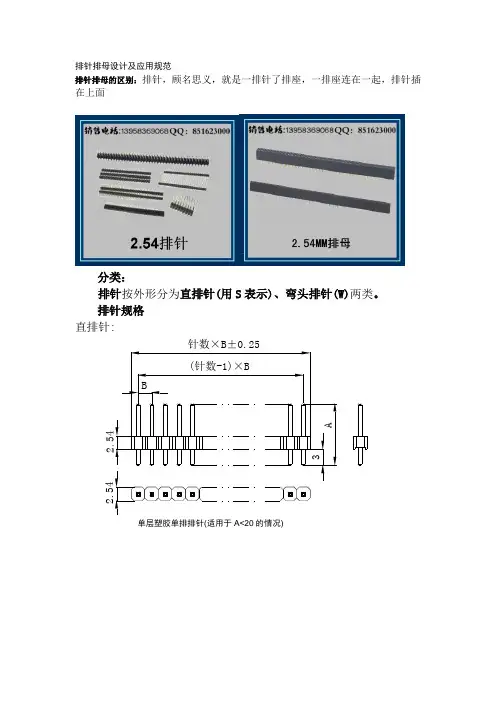

排针排母设计及应用规范排针排母的区别：排针，顾名思义，就是一排针了排座，一排座连在一起，排针插在上面分类：排针按外形分为直排针(用S表示)、弯头排针(W)两类。
排针规格直排针:单层塑胶单排排针(适用于A<20的情况)双层塑胶单排排针(适用于20≤A<30的情况)单层塑胶双排排针(适用于A<20的情况)单排排母双排排母排针与排母配插卡点尺寸取值标准说明:该取值标准鉴于常用料供应商创益、永迈的端子对双而取得标准值，标准度欠佳，仅供参考。
Y型类2．54E型 2.54 D型1.27D型(8.5)创益0.42±0.03 创益0.42±0.03 永利0.35±0.02永利0.48±0.03 永利0.48±0.03方针直径:0.64 方针直径:0.64 方针直径:0.4端子配插尺寸:0.48±0.03 端子配插尺寸:0.48±0.03 端子配插尺寸:0.35±0.021.27*4.6*180创益方针直径:0.4端子配插尺寸.U型类2.54*7.1*180或 2.54*8.5U型 2.0*4.3*180 2.0*2.0*90创益:0.52+0.02 创益:0.4+0.02创益:0.11±0.020.52-0.03 0.4-0.04永迈:0.52±0.03 永利:0.4±0.03方针直径:0.64 方针直径:0.5 方针尺寸:0.5端子配插尺寸0.52±0.02 端子配插尺寸0.4±0.03 端子配插尺寸:0.41±0.021.27*4.3*90创益0.3＋0.02 另:端子与胶条配插尺寸:Y型端子的卡点尺寸大于胶条卡槽0.05-0.08;0.3－0.03 U型端子杯口两侧直径应比胶条所应槽小0.01-0.02,端子卡点比对应胶永利:0.28±0.02 槽大0.04-0.07方针直径:0.4端子配插尺寸;0.28±0.02。
2.54mm排针的焊盘尺寸

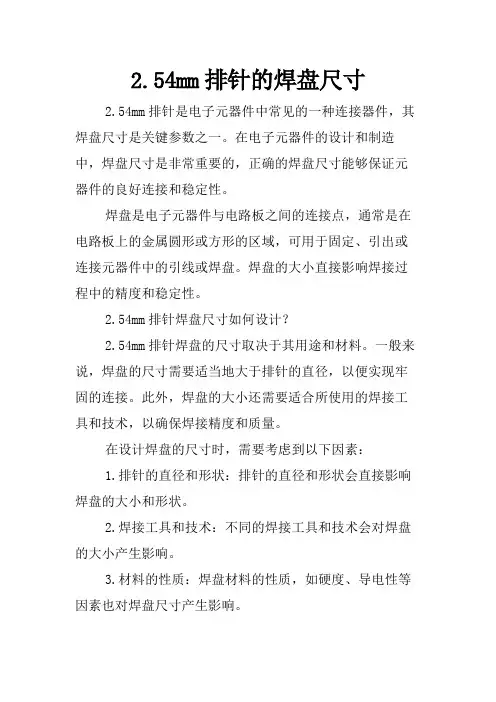

2.54mm排针的焊盘尺寸2.54mm排针是电子元器件中常见的一种连接器件，其焊盘尺寸是关键参数之一。
在电子元器件的设计和制造中，焊盘尺寸是非常重要的，正确的焊盘尺寸能够保证元器件的良好连接和稳定性。
焊盘是电子元器件与电路板之间的连接点，通常是在电路板上的金属圆形或方形的区域，可用于固定、引出或连接元器件中的引线或焊盘。
焊盘的大小直接影响焊接过程中的精度和稳定性。
2.54mm排针焊盘尺寸如何设计？2.54mm排针焊盘的尺寸取决于其用途和材料。
一般来说，焊盘的尺寸需要适当地大于排针的直径，以便实现牢固的连接。
此外，焊盘的大小还需要适合所使用的焊接工具和技术，以确保焊接精度和质量。
在设计焊盘的尺寸时，需要考虑到以下因素：1.排针的直径和形状：排针的直径和形状会直接影响焊盘的大小和形状。
2.焊接工具和技术：不同的焊接工具和技术会对焊盘的大小产生影响。
3.材料的性质：焊盘材料的性质，如硬度、导电性等因素也对焊盘尺寸产生影响。
在选择焊点尺寸时，需要考虑排针的直径、板材厚度和焊点的合适大小。
在焊接时，焊点应该均匀、美观，且不会产生冷焊和热裂。
2.54mm排针焊盘尺寸的特点2.54mm排针焊盘尺寸的特点主要表现在以下方面：1.与排针直径匹配：2.54mm排针焊盘的尺寸与排针的直径匹配，保证焊接的稳定性。
2.尺寸小巧：2.54mm排针焊盘尺寸小巧、紧密，安装方便。
3.承载能力强：2.54mm排针焊盘尺寸足够，承载能力强，可以经受一定的外部压力。
4.便于布局：2.54mm排针焊盘尺寸小巧，便于在电路板上布局，节约了空间。
2.54mm排针焊盘尺寸的应用范围2.54mm排针焊盘尺寸的应用范围广泛，可以用于制作各种电子元器件和电路，特别在电路板和模块的制造中应用最为广泛。
例如：1.单片机开发板：单片机开发板上通常会出现大量的焊盘，用于连接各种元器件，2.54mm排针焊盘尺寸很好地满足了这一需求。
2.LED灯条：LED灯条的制作需要对焊盘进行精准的布局，2.54mm排针焊盘尺寸小巧，便于在LED灯条上布局。
排针型材的形状公差国标
排针型材的形状公差国标引言：排针型材是一种常用于连接电子设备和电路板的元件，具有排列整齐的引脚，形状公差的控制对于其性能和可靠性至关重要。
本文将介绍排针型材的形状公差国标，包括其定义、分类和应用。
一、形状公差的定义形状公差是指排针型材在制造过程中所允许的形状偏差范围。
通过控制形状公差，可以保证排针型材在装配过程中能够正确插入和连接，并保证其电气连接和机械强度的要求。
二、形状公差的分类根据国标规定，排针型材的形状公差主要分为直径公差、长度公差和位置公差三种。
1. 直径公差直径公差是指排针型材的引脚直径允许的偏差范围。
国标规定了不同直径范围内的直径公差等级，通常用字母T表示，如T10、T16等，其中数值越小表示公差范围越小，制造精度越高。
2. 长度公差长度公差是指排针型材的引脚长度允许的偏差范围。
国标规定了不同长度范围内的长度公差等级，同样用字母T表示。
长度公差的控制对于排针型材的插入和连接至关重要，过大或过小的长度公差都可能导致装配困难或连接不可靠。
3. 位置公差位置公差是指排针型材的引脚位置允许的偏差范围。
国标规定了不同位置范围内的位置公差等级，同样用字母T表示。
位置公差的控制对于排针型材的插入位置和连接位置的准确性至关重要，过大的位置公差可能导致引脚插入不准确或连接不良。
三、形状公差的应用形状公差的应用主要体现在排针型材的制造和装配过程中。
1. 制造过程中的应用在排针型材的制造过程中，通过控制各种形状公差，可以保证排针的精度和一致性。
制造厂商需要根据国标规定的形状公差等级来选择合适的制造工艺和设备，以保证产品的质量和性能。
2. 装配过程中的应用在电子设备的装配过程中，形状公差的控制对于排针型材的插入和连接非常重要。
装配人员需要根据国标规定的形状公差等级来选择合适的排针型材，并确保其能够正确插入和连接。
同时，装配工艺和设备也需要考虑形状公差的要求，以保证装配的准确性和可靠性。
结论：形状公差是排针型材制造和装配过程中的重要参数，通过控制形状公差，可以保证排针型材的质量和性能。
使用排针排母之前必须要了解的基本信息
使用排针排母之前必须要了解的基本信息排针和排母是常用于电子设备电路连接的小配件，在电子制作中使用非常广泛。
但在使用之前，却需要了解一些基本信息。
1. 排针及排母的分类排针和排母按照形状和用途可以分成很多种类，但大致可以分为两类。
单排单排指的是只有一行针/母的排针或排母，多用于连接电路板和电路板之间的电路。
双排双排指的是有两行针/母的排针或排母，多用于连接电路板和显示或按键等模块的电路。
2. 排针和排母的尺寸排针和排母的尺寸主要包括针脚间距和排针长度。
针脚间距针脚间距即排针或排母上相邻两个针脚之间的间距。
常用的针脚间距有2.54mm、2.0mm、1.27mm等，其中2.54mm是最常用的。
排针长度排针长度指的是排针的总长度，包括插入电路板的部分和短筒部分。
短筒部分的长度为1.5mm或2.0mm，用于连接其他模块电路。
3. 排针和排母的材料排针和排母的材料一般分为两类，金属材质和塑料材质。
金属材质金属材质的排针和排母主要以铜为材料，表面镀有镍或镀金，以防止氧化。
塑料材质塑料材质的排针和排母的针脚主要是尼龙制成，插入电路板槽口的部分主要是PVC塑料。
4. 排针和排母的固定方式排针和排母的固定方式包括以下几种。
焊接将排针或排母插到PCB板上，然后焊接固定。
孔插法将排针或排母插到PCB板孔中，固定后进行焊接。
空心插法先将空心插座卡到电路板上，然后将排针插入空心插座即可。
锁定式通过旋转卡环完成钩住的目的。
在实际使用中常将锁定式排针称为“拧紧式”。
5. 排针和排母的应用范围排针和排母在电子制作中应用非常广泛，如点阵模块、液晶显示器、遥控器、音箱等电子产品均需要使用排针和排母进行连接。
6. 使用排针和排母需要注意的问题•选择合适的针脚间距和长度。
•离IC芯片较近的位置不适合使用排针排母，以免对芯片产生影响。
•插入电路板孔的深度不能超过针脚长度，否则会损坏元器件。
•焊接时温度不能过高，否则会导致针脚变形，影响连接性能。
