1.1滚水坝设计1.1.1滚水坝布置根据地方政府和当地群众意见结合小城镇建设规划，建设一些人文景观，供人们休闲观赏，在建成后的河道上的K0+145m、K0+177m、K0+310m、K0+561m、K0+829m、K1+388m、K1+575m处分别建设一座拦水坝。
1.1.2滚水坝设计在上述断面处建设滚水坝，断面为直角梯形，尺寸为顶宽1.0m，底宽为1.8m，高1.00m，砌筑材料为0.5m流量公式（公式为流速系数（包含行近流速时）（公式则m=0.403+0.053×2/0.7+007/2=0.5大坝混∑Gmin=（ρ混凝土V1+ρ水V2）×g=（2.4t/m3×2.8m3+1t/m3×4m3）×9.8N/kg=105.16KN；?∑Pmax上游=0.5ρ水×g×(H-P1)=1t/m3×9.8N/kg×2.3m=2.54KN；∑Pmax下游=ρ水×g×H下=1t/m3×9.8N/kg×0.15m=1.47KN;?Umax=ρ水×g×H底=1.0t/m3×9.8N/kg×2m=19.6KN。
抗滑稳定计算Kc=f∑G/∑H（公式3）式中：Kc抗滑稳定安全系数；∑G作用在上游墙体上全部垂直于水平面的荷载（KN）；∑H作用在上游墙体上全部平行于水平面的荷载（KN）；f墙与地基之间的摩察系数；工程处为壤土，参照《水工挡土墙设计规范》SL379-2007第108页选择0.35。
带入公式3得出Kc=1.42；按照《水工挡土墙设计规范》SL379-2007第5页选择挡水建筑物为3级；第7页规范要求土质地基基本组合情况下抗滑系数Kc=1.25，满足抗滑要求。
二、抗倾稳定计算抗倾安全系数K0=∑My/∑MhC20混。
(最新整理)滚水坝施工方案

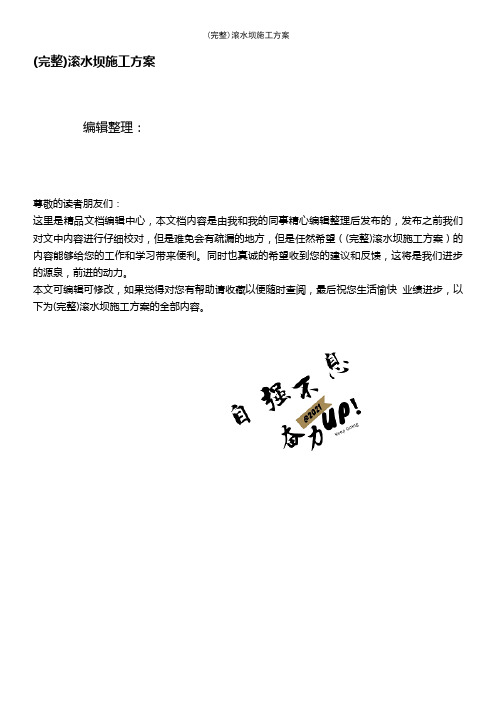

(完整)滚水坝施工方案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)滚水坝施工方案）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)滚水坝施工方案的全部内容。
施工方法1.施工测量施工时测量按照施工设计图放样,明确标识开挖区的施工范围、开挖轮廓线、作业高程及桩号等内容。
在开挖过程中,及时校核、测量校正开挖平面的尺寸和标高、控制桩号及边坡坡度,接近开挖高程时要进行精确放样，防止超欠挖。
混凝土施工之前，根据施工控制网点进行施工放样，测设混凝土立模、扎筋的平面位置与高程，校核无误后方可施工.混凝土浇筑前对已架立好的模板、止水等的形体尺寸和位置进行检查。
2.滚水坝土方开挖本工程土方开挖从上到下水平分段分层依次进行，严禁自下而上或采取倒悬掏底的开挖方法。
开挖采用挖掘机直接挖装15t自卸汽车运输的方法进行施工。
土方开挖至滚水坝设计标高预留0.2m保护层,由人工进行开挖至建基面。
基坑挖完后应进行验收,如发现地基土质与地质勘探报告、设计要求不符时,及时通知设计单位共同处理。
建基面隐蔽验收后，尽快施工基础垫层,减少基底暴露时间，防止雨水对基坑的影响。
在基坑开挖中，基坑底部沿坡脚的地方，开挖一条集水沟，形状为倒梯形,底宽0。
