示波器原理使用与声速测量
声速测量实验报告 声速测量实验数据
声速测量实验报告声速测量实验数据一、实验目的1、了解声速测量的基本原理和方法。
2、学习使用驻波法和相位比较法测量声速。
3、掌握示波器和信号发生器的使用方法。
二、实验原理1、驻波法声波在介质中传播时，在入射波和反射波相遇处会形成驻波。
驻波的相邻波腹（或波节）之间的距离为半波长。
通过测量相邻两个波腹（或波节）之间的距离，就可以计算出声波的波长。
已知声波的频率，由公式＄v ＝fλ$ （其中＄v$ 为声速，＄f$ 为频率，＄λ$ 为波长）即可求出声速。
2、相位比较法当发射波和接收波之间存在相位差时，通过示波器可以观察到李萨如图形。
改变接收端的位置，使相位差发生变化。
当相位差变化一个周期，即李萨如图形从直线变为椭圆再变回直线时，接收端移动的距离等于一个波长。
三、实验仪器1、声速测量仪2、示波器3、信号发生器四、实验步骤1、驻波法连接实验仪器，将信号发生器的输出端连接到声速测量仪的发射端，将示波器的 CH1 通道连接到声速测量仪的接收端。
调节信号发生器的频率，使其在声速测量仪的谐振频率附近，观察示波器上的波形，找到最大振幅对应的频率，即为谐振频率。
缓慢移动声速测量仪的接收端，观察示波器上驻波的形成，记录相邻两个波腹（或波节）之间的距离。
重复测量多次，取平均值计算波长，进而求出声速。
2、相位比较法连接实验仪器，将信号发生器的输出端同时连接到示波器的 CH1和 CH2 通道，将声速测量仪的接收端连接到示波器的 CH2 通道。
调节信号发生器的频率为声速测量仪的谐振频率。
缓慢移动声速测量仪的接收端，观察示波器上的李萨如图形，记录李萨如图形变化一个周期时接收端移动的距离。
重复测量多次，取平均值计算波长，求出声速。
五、实验数据1、驻波法测量数据｜测量次数|相邻波腹（或波节）距离（mm）｜｜｜｜｜1|＿____|｜2|＿____|｜3|＿____|｜4|＿____|｜5|＿____|2、相位比较法测量数据｜测量次数|李萨如图形变化一个周期时接收端移动距离（mm）｜｜｜｜｜1|＿____|｜2|＿____|｜3|＿____|｜4|＿____|｜5|＿____|六、数据处理1、驻波法计算相邻波腹（或波节）距离的平均值：＄＼overline{d} ＝＼frac{d_1 ＋ d_2 ＋ d_3 ＋ d_4 ＋ d_5}｛5}＄波长：＄λ ＝ 2\overline{d}＄声速：＄v ＝fλ$ （其中＄f$ 为谐振频率）2、相位比较法计算李萨如图形变化一个周期时接收端移动距离的平均值：＄＼overline{D} ＝＼frac{D_1 ＋ D_2 ＋ D_3 ＋ D_4 ＋ D_5}｛5}＄波长：＄λ ＝＼overline{D}＄声速：＄v ＝fλ$ （其中＄f$ 为谐振频率）七、误差分析1、系统误差仪器本身的精度限制，如声速测量仪的刻度误差、示波器的测量误差等。
示波器的原理和使用声速测量
示波器的原理和使用声速测量实验报告第一部分示波器的原理和使用一．实验目的(1) 了解示波器的基本构造及原理，掌握其使用方法并能够熟练操作(2) 观测各种波形和李萨如图形(3) 研究方波与三角波、脉冲波之间的关系二．示波器的原理Y输入外触发X输入示波器的基本结构如上图。
主要有：示波管（阴极射线管），竖直放大器（Y轴放大），水平放大器（X轴放大），扫描发生器，触发同步，直流电源等。
1.示波器显示波形的原理在竖直偏转板上加一变化电压，则电子束的亮点将在竖直方向来回运动，若同时在水平偏转板上加以扫描电压（锯齿波），则能够显示出波形。
若Y轴上加正弦电压，则X轴扫描电压的周期与其相等时，将能显示出完整的波形。
2.同步（整步）若锯齿波的周期T x比正弦波的周期T y略小，屏幕上显示的波形每次都不重叠，好像波在向右移动。
其原因是T x和T y不等或不成整数倍，以致每次扫描开始时波形曲线上起点不同。
“TIME/DIV”（时间分度）调节旋钮用来调节锯齿波电压的周期T x(或频率f x)，使之与被测信号T y（或频率f y）有合适的关系，从而在示波器屏幕上得到所需书目的完整的被测波形。
“TRIG LEVER”（触发电平），一般能使波形稳定。
三．实验仪器1.示波器实验中使用使用的是SS-7802A型示波器，可同时测量在20MHz范围内的两个信号的双踪示波器，即在屏幕上能同时看到Y1和Y2两个信号。
一些重要功能键：1)2)3)V(H)-Track（光标跟踪方式）同时移动两光标，也可以选择V(H)-C2只移动光标V2或H2。
2.TFG-1005 DDS函数信号发生器产生1～1MHz的方波、三角波及正弦波四．实验内容1.观测波形自制可输出正弦波、方波、三角波和尖脉冲波四种波形的信号发生器（DB-87型），用示波器测出其正弦波输出幅度的有效值，方波幅度的峰峰值，三角波的周期，尖波的频率。
2.观察李萨如图形1)原理：如果示波器的X和Y输入是频率相同或呈简单整数比的两个正弦电压，则屏幕上的光点将呈现特殊形状的轨迹。

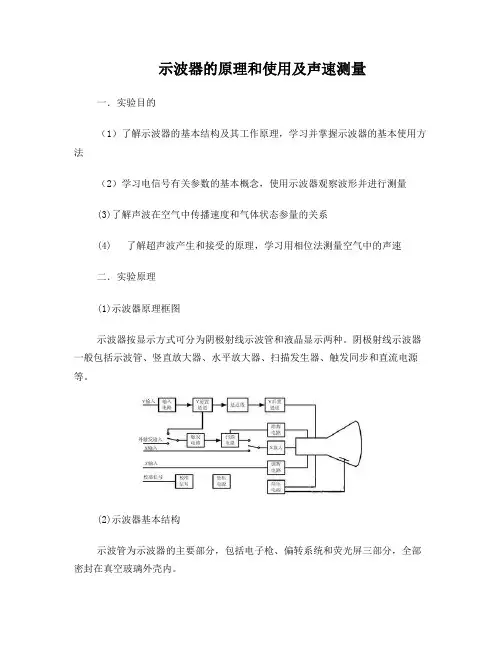

示波器原理使用与声速测量
示波器的原理和使用及声速测量一．实验目的（1）了解示波器的基本结构及其工作原理，学习并掌握示波器的基本使用方法（2）学习电信号有关参数的基本概念，使用示波器观察波形并进行测量(3)了解声波在空气中传播速度和气体状态参量的关系(4) 了解超声波产生和接受的原理，学习用相位法测量空气中的声速二．实验原理(1)示波器原理框图示波器按显示方式可分为阴极射线示波管和液晶显示两种。
阴极射线示波器一般包括示波管、竖直放大器、水平放大器、扫描发生器、触发同步和直流电源等。
(2)示波器基本结构示波管为示波器的主要部分，包括电子枪、偏转系统和荧光屏三部分，全部密封在真空玻璃外壳内。
电子枪由灯丝、阴极、控制栅极、第一阳极及第二阳极组成。
灯丝加热表面涂有氧化物的阴极，使其发射电子。
因控制栅极电位比阴极低，初速度较大的电子才能通过控制栅极，示波器上的亮度就是通过调整栅极电位来控制的。
阳极电位比阴极电位高很多，电子被阴阳极间的电场加速而形成阴极射线。
当控制栅极、第一阳极及第二阳极的电位调节合适时，射线收到聚焦。
所以第一阳极也称聚焦阳极，而第二阳极电位更高，称为加速阳极。
荧光屏上涂有荧光粉，电子打上去能发出荧光，形成光斑。
性能较好的示波管中，荧光屏玻璃内表面直接刻有坐标刻度，荧光粉紧贴坐标刻度以消除视差。
(3)示波器显示波形的原理竖直偏转板上加交变正弦电压使电子竖直运动，水平偏转板上加锯齿波扫描电压，使电子水平运动。
而电子的运动是竖直方向和水平方向的合成，所以当竖直偏转板电压与水平偏转板电压的周期相等时，在荧光屏上能显示出完整周期的波形图(4)同步触发(5)李萨如图形的基本原理如果示波器的X和Y输入是频率相同或成简单整数比的两个正弦电压，则屏上的光点将呈现特殊形状的轨迹，这种轨迹图称为李萨如图形。
如果做一个限制光点x、y方向变化范围的假想方框，则图形与此框相切时，横边上的切点数nx与竖边上的切点数ny之比恰好等于Y和X输入的两正弦信号的频率之比。

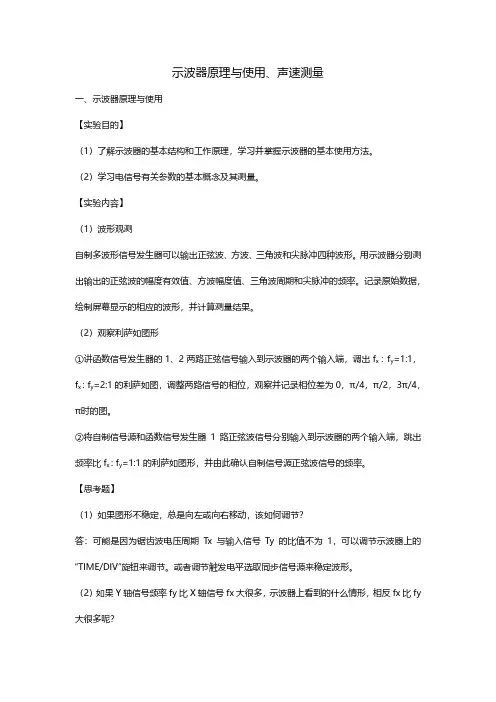

示波器原理与使用、声速测量
f = 5kHz，C = 11.07 10−9 F
所得数据为 R = 0, = 173 R = , = 0
理论值：
R = 2690, = 90
R = 0, = 180 R = , = 0 R = 1 = 2678, = 90
2 fC
与理论值贴近。实验效果良好。
【实验总结】
（1）在是用示波器测量波形的幅度和周期的时候，可以使用示波器的自动测量，但一般误
差较大，所以我们选用手动的光标法进行测量，可以减小一定的误差，但是在测量周期的时
候，比较难定位出 x 轴正好在幅度为 0 的位置，测量周期会有一定的操作难度。
（2）无论是测来波形的幅度周期还是观察利萨如图，选择合适的分度值和扫描频率，可以
v = (346.3 2.5)m / s
【理论值】
开始时室温 t1=21.6°C，湿度 r1=20.4%，结束时室温 t2=21.6℃，湿度 r2=20.4%
取平均值 t=21.6℃，湿度 r=20.4%，查询到 ps=0.0258×105Pa。
根据公式������ = 331.5√(1 + ������ ) (1 + 0.31 ������������������) = 344.6349396(m/s)
得到图像。
10k
20k
30k
40k
50k
增大电阻，三角波转换更明显，同时波峰越来越小。
分析：从 uc
=
−t
E 1− e RC
可以得到
U
' C
=
1
t
当电阻增大时，且 T
e RC RC
RC ，则此时还
声速测量实验的原理与实验步骤
声速测量实验的原理与实验步骤声速测量是一项重要的实验，它可以用于研究和分析声波在不同介质中的传播速度。
本文将介绍声速测量实验的原理和实验步骤。
一、实验原理声速是指声波在单位时间内通过介质的传播距离。
声速的测量可以帮助我们了解介质的性质及声波在不同介质中的传播规律。
声速测量实验主要基于时间和距离的关系来进行。
在实验中，我们可以利用以下公式来计算声速：声速 = 距离 / 时间为了测量声速，实验中通常会使用定距法或共振法。
二、实验步骤1. 材料准备- 信号发生器：用于产生声源信号。
- 麦克风：用于接收声音信号。
- 示波器：用于显示声波信号的波形。
- 测量尺：用于测量传播距离。
- 计时器：用于测量时间。
2. 实验设置- 将信号发生器和麦克风放置在实验台上。
将麦克风固定在一定的位置上，确保其与信号发生器之间的距离为待测距离。
- 将示波器连接至麦克风，以便能够观察到声波的波形。
3. 定距法测量声速- 设置信号发生器产生一个连续的声波信号，并通过麦克风接收。
- 开始测量，同时启动计时器，记录下声波从信号发生器到麦克风的传播时间。
- 使用测量尺准确测量出声波的传播距离。
- 根据声速公式，计算出实验中所测得的声速值。
4. 共振法测量声速- 将信号发生器的频率逐渐调整，直到观察到示波器上声波的共振现象。
- 记录下信号发生器的频率和共振发生的位置。
- 使用测量尺测量共振发生位置的距离，记为 L。
- 根据声速公式，计算出实验中所测得的声速值。
5. 数据处理与分析- 重复以上实验步骤多次，确保结果的准确性，并计算出平均值。
- 将测得的声速值与已知值进行比较，验证实验结果的准确性。
三、实验注意事项1. 实验过程中要保证信号发生器、麦克风和示波器的良好连接，避免信号损失或干扰。
2. 在定距法中，要保证测量尺的准确性，尽量避免误差。
3. 在共振法中，要准确找到共振发生的位置，实验时需要仔细观察示波器的波形。
4. 实验结束后，要将使用的设备归位，并保持实验室的整洁。
示波器测量声速实验报告
一、实验目的1. 了解示波器的基本原理和使用方法。
2. 掌握声速测量的基本原理和方法。
3. 培养学生独立完成实验、分析实验数据的能力。
二、实验原理1. 声速的定义：声速是指声波在介质中传播的速度，其单位为m/s。
2. 声速的测量方法：本实验采用驻波法测量声速。
驻波法是利用声波在两个频率相同、振幅相等的声源之间传播时，产生干涉现象，从而确定声波在介质中的传播速度。
3. 驻波法测量声速的原理：当两个频率相同、振幅相等的声源在介质中传播时，它们产生的声波相互干涉，形成驻波。
驻波的特点是振幅在波节处为零，波腹处最大。
根据驻波的特点，我们可以通过测量波腹之间的距离来确定声波的波长，进而计算出声速。
三、实验器材1. 示波器一台2. 发射换能器一个3. 接收换能器一个4. 移动尺一把5. 函数信号发生器一台6. 音频连接线若干7. 调节螺丝若干四、实验步骤1. 将发射换能器与函数信号发生器相连，接收换能器与示波器相连。
2. 调整函数信号发生器的输出频率，使其在声波频率范围内。
3. 将发射换能器和接收换能器分别固定在实验平台上，使它们之间保持一定距离。
4. 打开函数信号发生器，观察示波器上的波形。
调整发射换能器和接收换能器之间的距离，使示波器上的波形出现明显的波腹和波节。
5. 记录波腹之间的距离，即为声波的波长。
6. 重复步骤4和5，测量多次，求平均值。
7. 根据公式v = λf，计算声速。
五、实验结果与分析1. 实验数据：频率f：XXX Hz波长λ：XXX m声速v：XXX m/s2. 结果分析：根据实验数据，计算得到的声速与理论值进行比较。
分析误差产生的原因，如测量误差、仪器误差等。
六、实验结论1. 通过本实验，掌握了示波器的基本原理和使用方法。
2. 学会了声速测量的基本原理和方法，验证了驻波法测量声速的可行性。
3. 培养了学生独立完成实验、分析实验数据的能力。
七、实验反思1. 在实验过程中，注意观察波形的变化，及时调整发射换能器和接收换能器之间的距离。
示波器的调整和使用(测声速)综述
为减少误差，可以采取一系列措施，如使用高精度测量设备、在稳定的实验环境下进行实验、严格遵守实验操作规程等。
误差来源分析与控制措施
采用专业的数据处理软件或程序，对实验数据进行处理和分析，包括数据清洗、数据转换和数据可视化等步骤。
数据处理方法
将处理后的数据以图表、图像等形式进行展示，以便更直观地观察和分析声速与频率之间的关系。同时，还可以将误差值与实验结果进行对比和分析，以便评估实验的准确性和可靠性。
研究方法与论文结构
02
示波器概述
示波器定义
示波器是一种用于观察、分析和测量电压或电流波形的电子仪器。
工作原理
示波器利用电子枪发射电子束，经过聚焦后打到涂有荧光粉的屏幕上，产生亮点或波纹，从而显示电压或电流的变化。
示波器定义与工作原理
模拟示波器
模拟示波器采用模拟电路技术，具有实时显示、高精度测量、低噪声等优点，但受限于带宽和稳定性。
参考文献2
陈伟，王五，李晓. 示波器在声速测量中的应用[J]. 实验技术与仪器，2015，31(2)：33-37.
参考文献3
THANK YOU.
谢谢您的观看
数字示波器
数字示波器采用数字信号处理技术，具有高精度、高分辨率、低噪声、高稳定性等优点，但需要一定的时间来处理数据。
示波器的种类与特点
1
示波器在科学实验中的应用
2
3
示波器在物理学、化学、生物学等科学领域中被广泛用于研究各种波动现象，例如声波、光波、电磁波等。
科学研究
在电子设备的设计、制造和维修中，示波器被用于测量电压、电流、频率等电参数，以及观察和分析电路的运行情况。
示波器调整的实验案例分析
04
示波器的使用（测声速）
示波器的原理和使用、声速测量实验报告.doc
示波器的原理和使用、声速测量实验报告.doc 示波器原理和使用示波器又称示波仪，是一种用于观察和测量电信号波形的仪器。
它可以通过探针将待测电信号输入示波器，然后在示波器屏幕上显示出该电信号的波形图。
示波器的工作原理是利用显像管来显示被测电压波形。
当待测电压信号被输入后，示波器中的电子束会受到电信号的控制而在显像管屏幕上形成一条波形曲线，从而达到观察和测量电信号的目的。
示波器的使用方法如下：1.将待测电信号输入示波器。
2.调节示波器的水平和垂直放大系数，以便能够清晰地观察到波形。
3.根据需要调整示波器的触发模式，使波形图显示正常。
4.观察和分析波形，进行相应的测量和分析。
声速测量实验报告一、实验目的1.了解并掌握测量声速的原理和方法。
2.掌握测量仪器的使用方法。
3.了解如何利用实验和数据处理方法准确地测量声速。
二、实验器材1.示波器2.声源3.接收器4.测量仪器5.计算机三、实验步骤1.将声源和接收器分别放置于固定距离的两个位置，并打开实验仪器测量声波传播的时间差。
2.将测量得到的时间差带入公式中，计算出声速的实际值。
3.将实验数据输入计算机进行处理和分析。
四、实验结果与误差分析1.经过多次实验和计算，得到的声速实际值为345m/s，与标准值相差不大，误差范围在正负3%以内。
2.实验过程中受到的误差主要来自于仪器误差和实验操作误差。
在实际测量中需要尽可能减小这些误差。
五、结论本次实验采用了简单的测量方法和仪器，准确地测量了声速的实际值。
实验结果与标准值相差不大，证明了实验方法的有效性和可靠性。
六、参考文献无。
