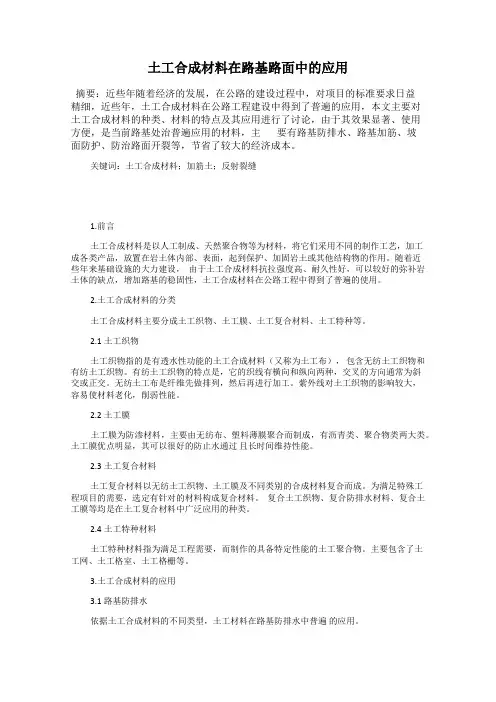

土工合成材料在路基路面中的应用
土工合成材料在路基路面中的应用摘要：近些年随着经济的发展，在公路的建设过程中，对项目的标准要求日益精细，近些年，土工合成材料在公路工程建设中得到了普遍的应用，本文主要对土工合成材料的种类、材料的特点及其应用进行了讨论，由于其效果显著、使用方便，是当前路基处治普遍应用的材料，主要有路基防排水、路基加筋、坡面防护、防治路面开裂等，节省了较大的经济成本。
关键词：土工合成材料；加筋土；反射裂缝1.前言土工合成材料是以人工制成、天然聚合物等为材料，将它们采用不同的制作工艺，加工成各类产品，放置在岩土体内部、表面，起到保护、加固岩土或其他结构物的作用。
随着近些年来基础设施的大力建设，由于土工合成材料抗拉强度高、耐久性好，可以较好的弥补岩土体的缺点，增加路基的稳固性，土工合成材料在公路工程中得到了普遍的使用。
2.土工合成材料的分类土工合成材料主要分成土工织物、土工膜、土工复合材料、土工特种等。
2.1土工织物土工织物指的是有透水性功能的土工合成材料（又称为土工布），包含无纺土工织物和有纺土工织物。
有纺土工织物的特点是，它的织线有横向和纵向两种，交叉的方向通常为斜交或正交。
无纺土工布是纤维先做排列，然后再进行加工。
紫外线对土工织物的影响较大，容易使材料老化，削弱性能。
2.2土工膜土工膜为防渗材料，主要由无纺布、塑料薄膜聚合而制成，有沥青类、聚合物类两大类。
土工膜优点明显，其可以很好的防止水通过且长时间维持性能。
2.3土工复合材料土工复合材料以无纺土工织物、土工膜及不同类别的合成材料复合而成。
为满足特殊工程项目的需要，选定有针对的材料构成复合材料。
复合土工织物、复合防排水材料、复合土工膜等均是在土工复合材料中广泛应用的种类。
2.4土工特种材料土工特种材料指为满足工程需要，而制作的具备特定性能的土工聚合物。
主要包含了土工网、土工格室、土工格栅等。
3.土工合成材料的应用3.1路基防排水依据土工合成材料的不同类型，土工材料在路基防排水中普遍的应用。
土工合成材料在道路工程中的应用
土工合成材料在道路工程中的应用本文主要介绍了土工合成材料的种类和在道路工程中的作用，由于土工合成材料具有造价低廉、施工方便、能够明显的节约人力物力等特点，比传统材料有着不可比拟的优越性。
土工合成材料在道路工程中有着不可估量的前景。
标签：土工合成材料；道路工程；聚合物随着科技的飞速发展，道路工程也进行了一场新的变革。
土工合成材料越来越广泛的使用在大型工程当中，发挥着巨大的作用。
它以塑料、化纤织物以及人造橡胶等工业聚合物为原材料，制造成各类产品，有着加强土体的作用。
1 土工合成类材料的组成类别和主要作用1.1 土工合成材料的组成类别（1）土工织物。
土工织物由有纺布和无纺布组成。
这类材料的透水性能良好，无纺布形状大部分是针刺形状的，强度一般，但是具有较大的延伸形变率，可以适应比较大的变形。
有纺布在生产中将冷却好的塑料膜切成细条状，经过拉伸形变让材料大分子定向排列，制作成扁丝，有纺布因此具有较高的强度，但延伸率较低。
（2）土工膜。
土工膜指的是在土建工程中使用的塑料薄膜、橡胶类和沥青类等材料。
这种材料防水性比较好，可以在防渗工程中采用，多用来代替传统的防水材料，比如粘土、混凝土和灰土等材料。
（3）特殊材料。
特殊材料包括有土工网、土工垫、土工格珊、土工模袋和土工泡沫塑料等材料。
土工网是一种有着较大孔眼并且刚度比较大的平面结构或者是三维立体结构的土工合成材料。
这种材料主要用作坡面的防护、软基加固、复合排水材料等方面。
土工垫是一种用特殊的合成材料制作成的三维立体结构，多为长丝成形的三维透水聚合物网状垫，土工垫常用做防水防冲蚀等保护工程。
这种材料刚度较大并且侧限能力比较强。
土工格栅是一种经过拉伸作用成形的的一种方形的聚合物板材，土工格栅在制造过程中进行了定向拉伸，聚合物分子会沿着拉伸作用力的方向定向排列，分子间的链接力大幅增大，抗拉力得到显著提升，这种材料常常被用作为加强土结构。
土工泡沫塑料是一种新型的化工材料，这种材料是一种运用超轻型土工材料合成，常常在铁路公路工程中用作地基填料，有着降低地基附加应力，并且能够增大地基的稳定性能减少地基沉降量。
土工合成材料应用技术规范
土工合成材料应用技术规范一、引言。
土工合成材料是一种由聚合物或其他合成材料制成的材料，用于土壤加固、防渗、抗渗、防腐等工程中。
它具有重量轻、抗老化、抗腐蚀等优点，因此在土木工程中得到了广泛的应用。
为了保证土工合成材料的应用效果和工程质量，制定土工合成材料应用技术规范是非常必要的。
二、材料选择。
1. 土工合成材料的选择应符合设计要求，具有足够的抗拉强度、抗刺穿性能、抗老化性能和化学稳定性。
2. 土工合成材料应具有良好的透水性能，能够保证土壤中的水分排泄，防止土体内部水压的积聚。
3. 土工合成材料的厚度和规格应符合设计要求，能够满足工程的荷载和变形要求。
三、施工准备。
1. 施工前应对施工现场进行勘察，了解土壤的性质和现场环境，为土工合成材料的施工提供必要的依据。
2. 施工前应对土工合成材料进行检查，确保材料的质量符合要求，无损坏和污染。
3. 施工前应制定详细的施工方案，包括施工工艺、施工顺序、施工方法等。
四、施工工艺。
1. 土工合成材料的铺设应按照设计要求进行，严格控制接缝的位置和质量，避免接缝处的松动和变形。
2. 土工合成材料的固定应采用适当的固定方式，确保材料不会因外部荷载而移位或变形。
3. 土工合成材料的焊接应符合相关标准和规范，焊接接头应牢固、均匀，确保焊接质量。
五、验收与验收标准。
1. 施工结束后，应对土工合成材料进行验收，检查铺设质量、焊接质量、固定质量等。
2. 验收标准应包括土工合成材料的物理性能指标、化学性能指标、施工质量指标等，确保土工合成材料的使用效果和工程质量。
六、施工质量控制。
1. 施工过程中应加强监督和检查，确保土工合成材料的施工质量符合设计要求。
2. 施工中应及时处理施工中出现的质量问题，确保土工合成材料的施工质量。
七、施工后维护。
1. 施工结束后，应对土工合成材料进行保护和维护，防止外界环境对土工合成材料的损害。
2. 施工结束后，应对土工合成材料进行定期检查和维护，确保土工合成材料的使用效果和使用寿命。
土工合成材料分类-InternationalGeosyntheticsSociety
土工合成材料分类Prepared by R.J. Bathurst土工合成材料分类土工合成材料可根据制造工艺大致分为几类。
下面是这些土工合成材料的现有名称和简介。
土工织物 是由纺织布、非织造布、编织或缝粘纤维或纱线形成的连续的扁平材料物。
这种材料柔软且具渗透性，通常呈现织物的外观。
土工织物可用于隔离、过滤、排水、加筋和水土保持。
土工格栅是具有开放式网格状外观的土工合成材料。
土工格栅主要用于土的加筋。
土工网是由两组粗糙、平行的挤出聚合物束以一恒定的锐角相交形成的开放式网格状材料。
这种网络形成了带平面内孔隙的层，可用来输导相对大的液流或气流。
土工膜 是由一种或几种合成材料制成的连续的柔性膜。
它们几乎不透水，可用作液体或气体围堵的衬垫和隔气层。
土工复合材料是由两类或多类土工合成材料组合而成的土工合成材料。
例如：土工织物-土工网型、 土工织物-土工格栅型、土工网-土工膜型或土工合成材料粘土衬垫（GCL ）。
土工复合排水板和塑料排水板（PVDs ）是由土工织物滤层包裹塑料排水芯制成的。
土工合成材料粘土衬垫 (GCLs) 通常是在两层土工织物之间夹有膨润土层或把膨润土层粘结在一层土工膜上或单层土工织物上制成的复合材料。
土工织物外包的GCLs 常常是缝合或针刺穿过膨润土核心以提高内部抗剪强度。
当水化时它们作为液体或气体屏障很有效，并且常常与土工膜联合常用作垃圾填埋场的衬垫。
土工管是穿孔或实心管壁的高分子管材，用来引流（包括填埋场应用中的渗滤液或气体收集）。
在一些情况下，穿孔管外包有土工织物反滤层。
土工格室是由高分子层的条带制成的相对厚的三维网格状结构。
这些条带联结在一起形成交错连接的格室用以填充土，有时填充混凝土。
在一些情况下，用竖直聚合物棒把0.5m~1m 的带状聚烯烃土工格栅连接在一起用以形成深层土工格室即土工网垫。
土工泡沫塑料块或板是由聚苯乙烯泡沫塑料膨胀形成的封闭的、有充气格室的低密度网状结构。
土工泡沫塑料可用于隔热，作为轻质填料或可压缩竖直层用以减少作用在刚性挡土墙上的土压力。
简述土工合成材料在水利工程中的应用讲解
简述土工合成材料在水利工程中的应用土工合成材料是应用于岩土工程，以高分子聚合物合成材料制成的各种产品的统称。
因其具有反滤，排水、防渗、防冲和土加筋加固、土层隔离等作用，而被广泛用于水利工程。
1 土工合成材料的类别应用到水利工程中的土工合成材料主要有土工织物、土工膜，土工特种材料和土工复合材料4大类。
1.1 土工织物土工织物是将合成纤维以不同方法制成透水性的土工合成材料，按制造方法不同，可分为织造型和非织造型土工织物。
织造型土工织物又分编织、平织和针织，它们是由单丝或多丝织成的，或者由薄膜形成的扁丝编织成的布状卷材；非织造型土工织物由短纤维或喷丝长纤维按随机排列制成絮垫，经机械缠合（针刺）或热粘或化学粘合而成的布状卷材（即无纺布）。
1.2 土工膜土工膜是20世纪70年代出现的，它是由聚合物或沥青制成的一种相对不透水卷材。
取用聚合物需要在工厂采用吹塑，压延或涂敷法制造；用沥青则可在现场或厂内以喷涂或浸渍法形成。
1.3 土工特种材料土工特种材料包括土工格栅、土工带、土工格室、土工网、土工石笼、土工管，土工模袋、三维网垫、EPS等，均由聚合物按需要分别以不同加工方法制成。
1.4 土工复合材料土工复合材料包括复合土工膜和复合防排水材料，均由两种或两种以上土工合成制品复合或组合而成，如复合土工膜由土工膜与土工织物经加热滚压而成，主要是为了增加材料的强度。
承受更大的荷载，复合防排水材料由排水带、排水管、排水防水材料等组成。
2 工程作用及其应用2.1 加筋作用加筋作用是指在土体中的一定部位埋设水平方向的土工合成材料，也称加筋材料，将土体压实后，土与加筋材料密切结合成一复合土体（加筋土），当在复合土体表面施加荷载时，由于加筋材与周围土之间有较大的摩阻力（有时尚有咬合力），限制了土的侧向变形，相当于在土体侧面上施加了约束力，从而提高了土体的承载能力，增加了土体的稳定性。
这种作用在水利工程中能够稳定、限制各种结构中的岩土体在长时间使用过程中的位移发生，并能使作用在土壤的局部应力传递或分配到更大的面积上，增加土体和土工布之间的摩擦阻力。
土工合成材料(公路)
土工合成材料在防洪工程中的应用
土工合成材料膨润土防水垫（毯）在防渗工程中的应用
土工袋
三、土工合成材料在公路工程中的应用
土工合成材料在公路工程中的五种主要作用 1．路堤加筋 (1)土工合成材料应用于路堤加筋，其主要作用 在于提高路堤的稳定性。对路堤的沉降特别是不均 匀沉降有一定的减少或调节作用。 (2)土工合成材料加筋路堤对地基的承载力有一 定的要求。一方面是为了保证路堤的稳定，另一方 面地基承载力影响着加筋路堤的高度，再一方面是 为了控制路堤的沉降。
2、握持强度 土工织物承受集中力的现象普遍存在。 握持强度是反映其分散集中力的能力。握持 强度实验是握持试样两端1/3宽度进行的一种 快速拉伸试验。它的强度由两部分组成：一 部分为试样被握持宽度的抗拉强度，一部分 为相邻纤维提供的附加抗拉强度。由于试验 的难度较大．采用的试佯和夹具的尺寸也不 尽相同。因此，测得的结果也相差很多。一 般不易作为设计依据，只可用作不同土工织 物的抗拉强度比较。土工织物握持力一般为 0.3～6.0kN。 土工织物对集中荷载的扩散范围越大， 则握持强度越高。
6．防渗作用 土工膜和复合型土工合成材料，可以作 为各种工程的防渗材料。 土工合成材料用于某一项工程会发挥主 次作用。如公路的碎石基层与地基之间铺放 土工织物。一般说“隔离”是主要的，“滤 层”和“加筋”是次要的，“排水”是不甚 重要的。要综合考虑，如选用光滑的土工膜 来 隔 离， 则可能引起路基中孔隙水压力升 高．造成路基失稳。在软弱地基上修路“加 筋”可能起控制作用。
玻璃纤维土工格栅（高速公路、铁路中）
二、土工合成材料的功能
1．隔离作用 将土工织物置于土、砂石料与地基之问．可把 不同粒径的土粒分隔开，以免相互混杂·或发生土 粒流失，继而失去各种材料和结构的完整性。 2．防护作用 当比较集中的应力或应变从一种物体传到另一 种物体时，土工织物可以在中间起到减轻或分散的 作用。如厚的无纺织物和复合土工膜可起保温作用， 防冻害，可减轻车辆的集中荷载对基土的影响．防 止路面反射裂缝。
建筑垃圾再生料在路基施工中的应用
建筑垃圾再生料在路基施工中的应用摘要：工业化和人口的持续增长极大地促进了建筑行业的发展，更多的施工建设意味着更多的浪费，更多的浪费产生了威胁环境的废料问题。
解决这一问题的经济可行的办法应该包括将国家垃圾填埋场的沉重负担降至最低，以及将废料用于新产品。
这些建筑废料大多被不加处理地随意倾倒，造成环境污染，可能对人类生存环境构成威胁。
此外，为了保护环境，许多研究人员已经做出努力，确保其中一些废物被回收利用，并作为可持续技术的一种手段，用于生产各种替代材料。
本文通过成彭高速扩建的案例分析，探究了建筑垃圾再生料的应用。
关键词：建筑垃圾；废料利用；路基施工引言：近年来，中国一直大力宣传可持续发展。
可持续发展需要满足日常需求，而不需要对未来产生任何影响。
因此，应采取适当措施，确保未来发展所需的建筑材料。
近年来，替代建筑材料一直是考虑的主题，其中一些研究考虑使用固体废物材料作为知名材料的替代品。
回收材料是通过将旧材料转化为新材料的各种方法获得的材料。
当今世界各地都有公路建设的潜在材料。
这已成为研究学者关注的一个主要问题，随着最近从产生的固体废物中探索潜在资源的趋势，一些研究人员提出了回收这些材料的措施，这些材料在很大程度上可用于公路建设。
1.案例应用分析研究表明，在建筑行业中，有许多创新性的废物回收和再利用用途。
目前，缺乏对可回收材料构成的理解，以及对其用途、替代用途的了解。
由于我国地形地貌的差异比较大，不同城市之间交通问题成为了阻碍两地发展的一道屏障。
并且对于国家近些年来提出的可持续发展的号令，各省市积极响应，开展了有关建筑垃圾废料的回收再生的相关研究和现场试验。
本文主要将成彭高速的扩建作为案例，分析了建筑垃圾在路基施工中的应用。
成彭高速扩建项目是从成都到彭州高速公路改造扩建工程，本标段共有桥梁23座。
起点桩号为K2＋400，终点为K17＋900，项目起于哑铃口以北，沿既有成彭高速公路实施扩容改造，向西北方向至经新都大风、郫县团结、跨毗河，经新都龙桥、新繁、跨越青白江，经新都利济、彭州致和，至终点成绵（复线）互通匝道，全长15.5km，其中大中桥1252m/12座。
公路工程土工合成材料 第2部分：土工织物JTT 1432.2-2022
目㊀㊀次1㊀范围 (1)2㊀规范性引用文件 (1)3㊀术语和定义 (1)4㊀产品分类㊁规格及命名 (2)5㊀技术要求 (4)6㊀试验方法 (7)7㊀检验规则 (8)8㊀标志㊁包装㊁运输和储存 (9)附录A(规范性)㊀取样和试样制备 (10)附录B(规范性)㊀单位面积质量偏差率测定 (11)附录C(规范性)㊀厚度偏差率测定 (12)附录D(规范性)㊀幅宽偏差率测定 (13)附录E(规范性)㊀拉伸试验方法 (14)附录F(规范性)㊀CBR顶破强力测定 (17)附录G(规范性)㊀梯形撕破强力测定 (19)附录H(规范性)㊀等效孔径测定(干筛法) (21)附录J(规范性)㊀抗紫外线强度保持率测定 (23)Ⅰ公路工程土工合成材料第2部分:土工织物1㊀范围本文件规定了公路工程土工合成材料土工织物的产品分类㊁规格及命名,技术要求㊁试验方法㊁检验规则,以及标志㊁包装㊁运输和储存等要求㊂本文件适用于公路工程用无纺土工织物和有纺土工织物的生产㊁检验和使用㊂水运㊁水利㊁市政㊁环境等工程用土工织物参照使用㊂本文件不适用于复合土工织物㊂2㊀规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款㊂其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件㊂GB/T15789㊀土工布及其有关产品㊀无负荷时垂直渗透特性的测定GB/T17632㊀土工布及其有关产品㊀抗酸碱液性能的试验方法GB/T17634㊀土工布及其有关产品㊀有效孔径的测定㊀湿筛法3㊀术语和定义下列术语和定义适用于本文件㊂3.1土工织物㊀geotextile以人工或天然聚合物纤维为主要原料制成的具备透水性的土工合成材料㊂3.2无纺土工织物㊀nonwoven geotextile由长丝或短纤维按定向或随机排列结合形成的絮垫,通过机械固结㊁热黏合或化学黏合制成的土工织物㊂3.3有纺土工织物㊀woven geotexile由纤维纱或长丝按一定方向排列经机织或编织制成的土工织物㊂3.4长丝无纺土工织物㊀synthetic filament spunbond nonwoven geotextile以聚酯㊁聚丙烯等为主要原料,采用熔融纺丝㊁气流成网㊁针刺固结工艺连续生产而成的具有三维孔隙结构的无纺土工织物㊂3.5短纤无纺土工织物㊀synthetic staple fibers nonwoven geotextile由短纤维按随机或定向排列制成的蓬松纤网,经针刺制成的无纺土工织物㊂13.6机织土工织物㊀syntheiec filament woven geotextile将聚丙烯㊁聚酯等为主要原料制成的合成纤维长丝,以一定结构方式交织制成的有纺土工织物㊂3.7编织土工织物㊀flat yarn woven geotextile以聚丙烯(PP)为原料,经挤出㊁切膜㊁拉伸制成扁丝(裂膜丝)后编织而成,或以聚酯(PET)为原料,经挤出㊁拉伸制成丝(单股或多股)后编织而成的土工织物㊂3.8㊀标称强度㊀nominal strength at break相应型号产品要求的最小拉伸断裂强度值,单位为千牛每米(kN/m)㊂3.9拉伸强度㊀tensile strength单位宽度试样在拉伸至断裂过程中能够承受的最大拉力,单位为千牛每米(kN/m)㊂3.10断裂伸长率㊀tensile strain at break试样拉伸至断裂时的应变,以百分比(%)表示㊂3.11圆柱(CBR)顶破强力㊀CBR burst strength以直径50mm的圆柱形顶压杆垂直顶破试样过程中的最大顶压力,单位为千牛(kN)㊂3.12梯形撕破强力㊀tearing strength试样沿规定的切缝逐渐扩展裂口至整个试样全部破坏过程中出现的最大撕破力,单位为千牛(kN)㊂3.13等效孔径㊀equivalent opening size用土工织物为筛布对标准颗粒料进行筛析,当一种颗粒过筛率(通过土工织物的颗粒料质量与颗粒料总质量之比)为5%时所对应的颗粒粒径尺寸,单位为毫米(mm)㊂3.14垂直渗透系数㊀coefficient of vertical permeability层流状态下,水流垂直于土工织物平面,单位水力梯度下的渗透流速,单位为(cm/s)㊂3.15抗紫外线强度保持率㊀strength retention rate of UV resistance利用荧光紫外老化设备对土工织物进行一定周期的人工加速老化,并计算得到经老化后样品的拉伸强度保持率,以%表示㊂4㊀产品分类㊁规格及命名4.1㊀产品分类土工织物按制造工艺可分为无纺土工织物㊁有纺土工织物;无纺土工织物按原材料又分为四类,有纺土工织物按原材料又分为四类㊂具体分类见表1㊂2表1㊀公路工程用土工织物分类序㊀㊀号土工织物种类1无纺土工织物聚丙烯短纤无纺土工织物聚酯短纤无纺土工织物聚丙烯长丝无纺土工织物聚酯长丝无纺土工织物2有纺土工织物聚丙烯长丝机织土工织物聚酯长丝机织土工织物聚丙烯裂膜丝(扁丝)编织土工织物聚酯扁丝编织土工织物4.2㊀产品规格根据标称强度不同,土工织物各产品规格见表2㊂表2㊀土工织物产品规格单位为千牛每米产品名称产品规格聚丙烯短纤无纺土工织物58112024283450聚酯短纤无纺土工织物35810152025聚丙烯长丝无纺土工织物 6.581013212845聚酯长丝无纺土工织物51020253040聚丙烯长丝机织土工织物355080100160180200250聚酯长丝机织土工织物355080100160180200250300聚丙烯裂膜丝(扁丝)编织土工织物45506585120150180220聚酯扁丝编织土工织物4060801001201604.3㊀命名土工织物产品命名示意见图1㊂图1㊀土工织物产品命名示意图示例1:纵向标称断裂强度10kN/m,单位面积质量为200g/m2,幅宽为6m的聚丙烯短纤无纺土工织物代号为:SNG/PP-10-200/6㊂示例2:纵向标称断裂强度80kN/m,单位面积质量为320g/m2,幅宽为6m的聚丙烯长丝机织土工织物代号为:FWG/PP-80-320/6㊂35㊀技术要求5.1㊀外观土工织物表面应平整,不应有影响使用的折痕㊁撕裂㊁孔洞㊁污渍㊁纤维团和鼓包等疵点㊂土工织物卷两端面平齐,卷绕紧密㊁均匀,土工织物外观质量通用要求见表3㊂表3㊀土工织物外观质量通用要求序号项㊀㊀目要㊀㊀求1无纺织物布面不匀,折痕㊀轻微处每200m 2不允许超过1个,不允许有严重处2有纺织物断纱㊁缺纱㊀分散且仅并列1根~2根的,每200m 2不允许超过1个;不允许有并列2根以上3杂物㊀软质杂物,尺寸小于5mm 每200m 2不允许超过1个;不允许有硬质杂物或尺寸大于5mm 的软质杂物4边不良㊀小于300cm 时,每50cm 计一处,每200m 2不允许超过1个;不允许有大于300cm 的边不良5破损㊀小于0.5cm 的破损,每200m 2不允许超过1个;不允许有最大尺寸大于0.5cm 的破洞5.2㊀物理㊁力学和耐久性能5.2.1㊀土工织物产品通用指标应符合表4的规定㊂表4㊀土工织物通用指标序号项㊀㊀目性能指标1单位面积质量偏差率(%)ʃ52厚度偏差率(%)ʃ103幅宽偏差率(%)0~0.54等效孔径O 95(mm)无纺织物0.05~0.2有纺织物0.05~0.55垂直渗透系数(cm /s)无纺织物K ˑ(10-1~10-3)其中:K =1.0~9.9有纺织物K ˑ(10-1~10-4)其中:K =1.0~9.96抗紫外线强度保持率(荧光紫外灯法)(%)聚丙烯ȡ80聚酯ȡ907抗酸碱强度保持率(%)ȡ805.2.2㊀无纺土工织物产品性能指标应符合表5~表8的规定㊂4表5㊀聚丙烯短纤无纺土工织物性能指标序号项㊀㊀目规㊀㊀格581120242834501纵横向断裂强度(kN/m)ȡ5.0ȡ8.0ȡ11ȡ20ȡ24ȡ28ȡ34ȡ50 2纵横向断裂伸长率(%)50~903CBR顶破强力(kN)ȡ1.0ȡ1.7ȡ2.5ȡ3.5ȡ4.3ȡ5.3ȡ6.2ȡ7.0 4纵横向撕破强力(kN)ȡ0.15ȡ0.24ȡ0.35ȡ0.42ȡ0.50ȡ0.58ȡ0.65ȡ0.90表6㊀聚酯短纤无纺土工织物性能指标序号项㊀㊀目规㊀㊀格358101520251纵横向断裂强度(kN/m)ȡ3.0ȡ5.0ȡ8.0ȡ10ȡ15ȡ20ȡ25 2纵横向断裂伸长率(%)40~803CBR顶破强力(kN)ȡ0.6ȡ1.0ȡ1.4ȡ1.8ȡ2.5ȡ3.2ȡ4.0 4纵横向撕破强力(kN)ȡ0.10ȡ0.15ȡ0.20ȡ0.25ȡ0.40ȡ0.48ȡ0.65表7㊀聚丙烯长丝无纺土工织物性能指标序号项㊀㊀目规㊀㊀格6.5810132128451纵横向断裂强度(kN/m)ȡ6.5ȡ8.0ȡ10.0ȡ13.0ȡ21.0ȡ28.0ȡ45.0 2纵横向断裂伸长率(%)40~1003CBR顶破强力(kN)ȡ1.0ȡ1.3ȡ1.6ȡ2.0ȡ3.0ȡ4.2ȡ6.5 4纵横向撕破强力(kN)ȡ0.20ȡ0.25ȡ0.30ȡ0.50ȡ0.75ȡ1.0ȡ1.50表8㊀聚酯长丝无纺土工织物性能指标序号项㊀㊀目规㊀㊀格510202530401纵横向断裂强度(kN/m)ȡ5ȡ10ȡ20ȡ25ȡ30ȡ40 2纵横向断裂伸长率(%)40~803CBR顶破强力(kN)ȡ1.0ȡ1.8ȡ3.5ȡ4.7ȡ6.4ȡ8.0 4纵横向撕破强力(kN)ȡ0.14ȡ0.28ȡ0.56ȡ0.70ȡ0.82ȡ1.10 5.2.3㊀有纺土工织物产品性能指标应符合表9~表12的规定㊂5表9㊀聚丙烯长丝机织土工织物性能指标序号项㊀㊀目规㊀㊀格3550801001601802002501纵向断裂强度(kN/m)ȡ35ȡ50ȡ80ȡ100ȡ160ȡ180ȡ200ȡ250 2横向断裂强度(kN/m)按设计要求,无特殊要求时,则不小于纵向断裂强度的0.7倍3断裂伸长率(%)纵向ɤ35,横向ɤ304CBR顶破强力(kN)ȡ2.0ȡ4.0ȡ8.0ȡ10.5ȡ18.0ȡ20.5ȡ23.0ȡ28.0 5纵横向撕破强力(kN)ȡ0.4ȡ0.7ȡ1.2ȡ1.4ȡ1.9ȡ2.1ȡ2.3ȡ2.7表10㊀聚酯长丝机织土工织物性能指标序号项㊀㊀目规㊀㊀格3550801001601802002503001纵向断裂强度(kN/m)ȡ35ȡ50ȡ80ȡ100ȡ160ȡ180ȡ200ȡ250ȡ300 2横向断裂强度(kN/m)按设计要求,无特殊要求时,则不小于纵向断裂强度的0.7倍3断裂伸长率(%)纵向ɤ28,横向ɤ254CBR顶破强力(kN)ȡ2.0ȡ4.0ȡ8.0ȡ10.5ȡ18.0ȡ20.5ȡ23.0ȡ28.0ȡ33.0 5纵横向撕破强力(kN)ȡ0.4ȡ0.7ȡ1.2ȡ1.4ȡ1.9ȡ2.1ȡ2.3ȡ2.7ȡ3.1表11㊀聚丙烯裂膜丝(扁丝)编织土工织物性能指标序号项㊀㊀目规㊀㊀格455065851201501802201纵向断裂强度(kN/m)ȡ45ȡ50ȡ65ȡ85ȡ120ȡ150ȡ180ȡ220 2横向断裂强度(kN/m)按设计要求,无特殊要求时,则不小于纵向断裂强度的0.7倍3纵横向断裂伸长率(%)ɤ254CBR顶破强力(kN)ȡ4.0ȡ5.3ȡ8.0ȡ9.5ȡ11.5ȡ12.1ȡ14.5ȡ17.7 5纵横向撕破强力(kN)ȡ0.5ȡ0.6ȡ0.8ȡ0.9ȡ1.3ȡ1.63ȡ1.96ȡ2.40表12㊀聚酯扁丝编织土工织物性能指标序号项㊀㊀目规㊀㊀格4060801001201601单位面积质量(g/m2) ȡ550ȡ650ȡ800 2纵向断裂强度(kN/m)ȡ40ȡ60ȡ80ȡ100ȡ120ȡ160 3横向断裂强度(kN/m)按设计要求,无特殊要求时,则不小于纵向断裂强度的0.7倍4纵横向断裂伸长率(%)ɤ255CBR顶破强力(kN)ȡ3.2ȡ5.5ȡ7.0ȡ8.0ȡ10.0ȡ12.06梯形撕破强力(kN)纵向ȡ0.6ȡ0.8ȡ1.0ȡ1.2ȡ1.7ȡ2.0横向按设计要求,无特殊要求时,则不小于纵向梯形撕破强力的0.8倍66㊀试验方法6.1㊀取样和试样制备按附录A的规定进行㊂6.2㊀外观采用目测方式,并符合下列规定:a)㊀样品应在水平检验台上进行观测;b)㊀检验光线以正常白光为准;c)㊀检验速度不超过30m/min㊂6.3㊀单位面积质量偏差率按附录B的规定进行㊂6.4㊀厚度偏差率按附录C的规定进行㊂6.5㊀幅宽偏差率按附录D的规定进行㊂6.6㊀拉伸性能断裂强度和断裂伸长率的测定按照附录E的规定进行,可采用宽条法或窄条法,仲裁情况下应采用宽条法㊂6.7㊀CBR顶破强力按附录F的规定进行㊂6.8㊀梯形撕破强力按附录G的规定进行㊂6.9㊀等效孔径宜选用干筛法,按附录H的规定进行㊂干筛法无法试验时,选用湿筛法,按GB/T17634的规定进行㊂6.10㊀垂直渗透系数按GB/T15789的规定进行㊂6.11㊀抗紫外线强度保持率(荧光紫外灯法)按附录J的规定进行㊂6.12㊀抗酸碱强度保持率按GB/T17632的规定进行㊂77㊀检验规则7.1㊀检验类别和检验项目7.1.1㊀土工织物检验分出厂检验和型式检验,检验项目见表13㊂表13㊀出厂检验和型式检验项目序号项㊀㊀目技术要求试验方法出厂检验型式检验1外观质量 5.1 6.2++2单位面积质量偏差率 5.2 6.3++3厚度偏差率 5.2 6.4++4幅宽偏差率 5.2 6.5++5断裂强度和断裂伸长率 5.2 6.6++6CBR顶破强力 5.2 6.7++7梯形撕破强力 5.2 6.8++8等效孔径 5.2 6.9++9垂直渗透系数 5.2 6.10++ 10抗紫外线性能(荧光紫外灯法) 5.2 6.11-+ 11抗酸碱强度保持率 5.2 6.12-+㊀㊀注: + 为检验项目, - 为不检验项目㊂7.1.2㊀有下列情况之一时,应进行型式检验:a)㊀新产品投产时;b)㊀原材料或生产工艺有较大的改变时;c)㊀停产时间超过三个月,恢复生产时;d)㊀正常生产时,每年至少进行一次;e)㊀出厂检验结果与上次型式检验有较大差异时;f)㊀供需双方合同有要求时;g)㊀国家质量监督机构提出型式检验要求时㊂7.2㊀组批以同一产品规格㊁同一生产批号的产品每10000m2为一批进行检验,不足10000m2的为一批㊂7.3㊀抽样每批产品中随机抽取3卷进行检查㊂外观及幅宽检查合格,再对3卷产品中任意一卷裁取试样,进行技术性能指标测试㊂7.4㊀判定若表13中所有检验项目全部合格,则判该批产品为合格批㊂若有一项不合格,则应在该批产品中重新抽取双倍样品进行基本项复检,复检全部合格,该批为合格;检测如果仍有一项不合格,则判该批为不合格㊂88㊀标志㊁包装㊁运输和储存8.1㊀标志每卷产品应有独立的合格标志牌,标志牌应贴在外包装明显位置处,使用防潮材料密封,确保在储存与运输过程中避免受潮和损坏㊂标志牌内容包括:a)㊀产品名称㊁产品代号㊁本文件号;b)㊀生产厂名称和地址;c)㊀生产日期㊁生产批号;d)㊀净重㊁尺寸;e)㊀检验员章㊂8.2㊀包装土工织物产品应卷绕在硬纸管上,使用防潮材料密封㊂包装外表面除应有本文件规定的标志外,还应有防雨㊁防潮㊁防日晒等标志㊂8.3㊀运输产品应采用干燥遮篷工具运输㊂8.4㊀储存产品应放置在干燥㊁通风㊁阴凉的的场所储存㊂9附㊀录㊀A(规范性)取样和试样制备A.1㊀取样程序取样前,应按试验标准获取试样的数量㊁形状和其他信息㊂全部试验的试样应在同一样品中裁取㊂卷装材料的头两层不应取做样品,在卷装上沿着垂直于机器方向(生产方向即卷装长度方向)的整个宽度方向裁取样品,样品应足够长,以获得所要求的试样数量㊂应在同一批次产品中随机抽取样品,按本文件的方法进行试样准备㊂取样时应尽量避免污渍㊁折痕㊁孔洞或其他损伤部分㊂A.2㊀样品的标记当样品结构部位有显著差异时,应在样品上加注标记㊂样品应保存在干净㊁干燥㊁阴凉避光处,并且避开化学物品侵蚀和机械损伤㊂卷装材料样品可卷起,但不应折叠㊂A.3㊀试样制备A.3.1㊀取样过程中应保证样品在测试前其物理状态没有发生变化㊂A.3.2㊀用于每次试验的试样,应从样品纵向和横向上均匀地裁取,且距样品幅边至少10cm㊂A.3.3㊀试样不应包含影响试验结果的任何缺陷㊂A.3.4㊀除非试验有特别规定,对同一项试验,应避免试样处在相同的纵向或横向位置上㊂A.3.5㊀裁剪的每个试样均应做好标记,标记包含试样编号等信息,必要时标注样品的纵横向或正反面㊂A.3.6㊀如果制样造成材料发生损伤,可能影响试验结果时,应重新取样试验㊂01附㊀录㊀B(规范性)单位面积质量偏差率测定B.1㊀仪器设备试验用仪器和要求如下: 剪刀或切刀㊂ 称量天平:感量为0.01g㊂钢尺:刻度至毫米,精度为0.5mm㊂B.2㊀试样状态调节试样应置于温度20ħʃ2ħ㊁相对湿度65%ʃ5%的环境中,状态调节24h㊂B.3㊀试样制备除符合附录A 的有关规定外,用切刀或剪刀裁取面积为100cm 2试样10块,剪裁和测量精度为1mm㊂B.4㊀试验步骤将裁剪好的试样按编号顺序逐一在天平上称量,读数精确至0.01g㊂B.5㊀结果计算B.5.1㊀每块试样的单位面积质量按式(B.1)计算,精确至0.01g /m 2㊂G =M ˑ106A㊀㊀㊀㊀㊀㊀(B.1)…………………………式中:G 试样单位面积质量,单位为克每平方米(g /m 2);M 试样质量,单位为克(g);A 试样面积,单位为平方米(mm 2)㊂B.5.2㊀计算10块试样单位面积质量的平均值,精确至0.1g /m 2㊂B.5.3㊀单位面积质量偏差率按照式(B.2)计算,精确到0.1%㊂G Δ=G -G B G B ˑ100%㊀㊀㊀㊀(B.2)…………………………式中:G Δ 单位面积质量偏差率;G 单位面积质量试验平均值,单位为克每平方米(g /m 2);G B 单位面积质量标识值,单位为克每平方米(g /m 2)㊂11附㊀录㊀C(规范性)厚度偏差率测定C.1㊀仪器设备C.1.1㊀基准板:直径应大于压脚直径的1.75倍㊂C.1.2㊀压脚:圆形,表面光滑,面积为25cm2ʃ0.2cm2,压脚应能提供垂直于试样表面2kPa㊁20kPa 和200kPa的压强,允许偏差为ʃ0.5%㊂C.1.3㊀厚度计量表:最小分度值不小于0.01mm㊂C.1.4㊀秒表:最小分度值0.1s㊂C.2㊀试样状态调节试样应置于温度20ħʃ2ħ㊁相对湿度65%ʃ5%的环境中,状态调节24h㊂C.3㊀试样制备试样制备除符合附录A的有关规定外,裁取有代表性的试样10块,试样直径应大于压脚直径的1.75倍㊂C.4㊀试验步骤C.4.1㊀测定2kPaʃ0.01kPa压强下的试样常规厚度㊂a)㊀擦净基准板和压脚,调整压强至2kPaʃ0.01kPa,压脚放在基准板上,调整厚度计量表为零点㊂b)㊀提起压脚,将试样自然平放在基准板与压脚之间,轻轻放下压脚,在对试样施加恒定压力30s后记录厚度计量表读数,精确至0.01mm㊂提起压脚,取出试样㊂c)㊀重复上述步骤,完成10块试样的测试㊂C.4.2㊀根据需要调整压脚,使压强为20kPaʃ0.1kPa,重复C.4.1规定的步骤,测定20kPaʃ0.1kPa 压强下的试样厚度㊂C.4.3㊀根据需要调整压脚,使压强为200kPaʃ1kPa,重复C.4.1规定的程序,测定200kPaʃ1kPa压强下的试样厚度㊂C.5㊀结果计算C.5.1㊀计算在同一压强下所测定的10块试样厚度的算术平均值,精确至0.01mm㊂C.5.2㊀厚度偏差率按照式(C.1)计算,精确到0.1%㊂DΔ=D-D B DB ˑ100%㊀㊀㊀(C.1)…………………………式中:DΔ 厚度偏差率;D 厚度试验平均值,单位为毫米(mm);D B 厚度标识值,单位为毫米(mm)㊂21附㊀录㊀D(规范性)幅宽偏差率测定D.1㊀仪器设备试验用仪器和要求如下:钢尺:长度大于土工织物宽度或大于1m,分度值为1mm㊂测定桌:具有平滑的表面,其长度与宽度大于放置好的土工织物被测部分㊂D.2㊀试样状态调节试样应置于温度20ħʃ2ħ㊁相对湿度65%ʃ5%的环境中,状态调节24h㊂D.3㊀试样制备在同一批土工织物产品中,随机抽取1卷,裁取全幅宽样品㊂D.4㊀试验步骤试验步骤如下:a)㊀试样应平铺于测定桌,在该平面内应避免样品的扭变,织物应在无张力状态下放置;b)㊀长度超过5m的样品,将样品平放在测定桌上,除去张力,以大致相等的间距(不超过10m)标出至少5处测点,测点离样品头尾端至少1m㊂测量每一测点处的幅宽,测量精确到1mm;c)㊀长度小于5m的样品,将样品平放在测定桌上,除去张力,以大致相等的间距标出至少4处测点,测点不应标在距样品两端小于1/5处,测量每一测点处的幅宽,测量精确到1mm㊂D.5㊀结果计算D.5.1㊀试样幅宽用测试值的算数平均值表示,单位为米,计算精确到1mm,按照下列要求进行修约:a)㊀幅宽0.1m~0.5m,精确到1mm;b)㊀幅宽0.5m~1m,精确到5mm;c)㊀幅宽大于1m,精确到10mm㊂D.5.2㊀幅宽偏差率按照式(D.1)计算,精确到0.1%㊂WΔ=W-W B WB ˑ100%㊀㊀㊀㊀(D.1)…………………………式中:WΔ 幅宽偏差率;W 幅宽试验平均值,单位为米(m);W B 幅宽标识值,单位为米(m)㊂31附㊀录㊀E(规范性)拉伸试验方法E.1㊀仪器设备试验用仪器和要求如下:拉伸试验机:达到一级试验机要求,具有等速拉伸功能,拉伸速率可以设定,并能测读拉伸过程中试样的拉力和伸长量,记录拉力 伸长曲线㊂夹具:钳口表面应有足够宽度,大于200mm,以保证能够夹持试样的全宽,并采用适当措施避免试样滑移和损伤㊂伸长计:能够测量试样上两个标记点之间的距离,对试样无任何损伤和滑移,能反映标记点的真实动态行程㊂伸长计可以是力学㊁光学㊁或电子形式的,伸长计的精度应达到ʃ2%㊂E.2㊀试样状态调节试样应置于温度20ħʃ2ħ㊁相对湿度65%ʃ5%的环境中,状态调节24h㊂E.3㊀试样制备E.3.1㊀通用要求取样和试样制备应符合附录A的有关规定,纵向和横向各剪取至少5块试样,试样长度应满足夹钳隔距100mm,且有足够的夹持部分,其长度方向与外加载荷的方向平行㊂E.3.2㊀无纺土工织物宽条试样:每块试样裁剪至试样宽度为200mmʃ1mm㊂窄条试样:每块试样裁剪至试样宽度为50mmʃ1mm㊂E.3.3㊀有纺土工织物宽条试样:每块试样裁剪至约220mm宽,然后从试样两边拆除数目大致相等的边纱,使试样宽度达到200mmʃ1mm的试样名义宽度㊂窄条试样:每块试样裁剪至约60mm宽,然后在试样两边拆除数目大致相等的边纱,使试样宽度达到50mmʃ1mm的试样名义宽度㊂E.4㊀试验步骤E.4.1㊀设定拉伸试验机选择试验机的负荷量程,使拉伸力在满量程负荷的10%~90%之间㊂设定试验机的拉伸速度为20mm/minʃ1mm/min㊂E.4.2㊀夹持试样将试样在夹具中对中夹持,注意纵向和横向的试样长度应与拉伸力的方向平行㊂合适的方法是将预先画好的横贯试件宽度的两条标记线尽可能地与上下钳口的边缘重合㊂41E.4.3㊀安装伸长计如使用伸长计,不得对试样有任何损伤,并保证试验中标记点无滑移㊂E.4.4㊀测定拉伸性能试验步骤如下:a)㊀开动试验机,连续加荷直至试样断裂,停机并恢复至初始标距位置㊂记录最大拉力,精确至1N,记录最大拉力下的伸长量ΔL ,精确至0.1mm㊂从试样的拉力-伸长曲线图上(见图E.1),计算该试样的预负荷㊂预负荷相当于最大拉力的1%,记录因预负荷产生的夹持长度的增加值L ᶄ0,精确至0.1mm㊂b)㊀根据试验中观测的试样情况㊁土工织物材料特有的变异性,判断试验结果是否应剔除㊂如果试验过程中试样在夹钳中滑移,或在距夹钳口5mm 以内的范围中断裂,该试验值应剔除,另取一试样进行试验㊂c)㊀如试样在夹具中滑移,或者多于1/4的试样在钳口附近5mm 范围内断裂,可采取下列措施:夹具内加衬垫;对夹在钳口内的试样加以涂层;改进夹具钳口表面㊂图E.1㊀夹持试样的拉力-伸长曲线图E.5㊀结果计算E.5.1㊀断裂强度每个试样的拉伸断裂强度按式(E.1)计算:α=F B ㊀㊀㊀㊀㊀㊀㊀(E.1)…………………………式中:α 拉伸断裂强度,单位为千牛每米(kN /m);F 最大拉力,单位为千牛(kN);B 试样名义宽度,单位为米(m)㊂E.5.2㊀断裂伸长率每个试样断裂伸长率按式(E.2)计算:ε=ΔL L 0+Lᶄ0ˑ100%㊀㊀㊀㊀(E.2) (51)式中:ε 断裂伸长率;L0 名义夹持长度,单位为毫米(mm);用伸长计测量时,名义夹持长度为在试样的受力方向上,两参考标记点间的初始距离,一般为60mm,两边距试样对称中心为30mm;用夹具的位移测量时,名义夹持长度为隔距长度,一般为100mm;Lᶄ0 预负荷伸长量,单位为毫米(mm);ΔL 最大拉力下的伸长量,单位为毫米(mm)㊂E.5.3㊀试验结果取值分别对纵向和横向试样的断裂强度㊁断裂伸长率计算平均值,断裂强度精确至0.01kN/m,断裂伸长率精确至0.1%㊂61附㊀录㊀F(规范性)CBR顶破强力测定F.1㊀仪器设备F.1.1㊀试验机:达到一级试验机要求,具有等速顶压功能,顶压速率可以设定,并能测读试验过程中的顶压力和位移量,记录顶压力-位移曲线㊂F.1.2㊀顶破夹具:顶破夹具应保证试样不滑移或破损㊂环形夹具内径为150mmʃ0.5mm(见图F.1),其中心应在顶压杆的轴线上㊂㊀㊀标引序号说明:㊀㊀1 测压原件;㊀㊀5 试样;㊀㊀2 十字头;6 CBR夹具的支架;㊀㊀3 顶压杆;7 夹持环的内边缘㊂㊀㊀4 夹持环;图F.1㊀夹持系统装置示意图F.1.3㊀顶压杆:直径为50mmʃ0.5mm的钢质圆柱体,高度大于100mm,顶端边缘倒成2.5mm ʃ0.2mm半径的圆弧(见图F.2)㊂图F.2㊀顶压杆71F.2㊀试样状态调节试样应置于温度20ħʃ2ħ㊁相对湿度65%ʃ5%的环境中,状态调节24h㊂F.3㊀试样制备按附录A的规定取样㊂裁取ϕ300mm的圆形试样5块,试样上不得有影响试验结果的可见疵点㊂F.4㊀试验步骤F.4.1㊀设定试验机选择试验机的满量程范围,使试样最大顶破力在满量程负荷的10%~90%范围内,设定顶压杆的下降速度为50mm/minʃ5mm/min㊂F.4.2㊀夹持试样将试样放入环形夹具内,使试样在自然状态下拧紧夹具,以避免试样在顶压过程中滑动或破损,将夹持好试样的环形夹具对中放于试验机上㊂F.4.3㊀测定顶破性能启动试验机,预加张力为20N时,开始记录位移㊂观察和记录顶破情况,直到试样完全顶破为止,记录顶破强度,精确至1N;记录顶破位移值,精确至1mm㊂如土工织物在夹具中有明显滑动,则应剔除此次试验数据,并补做试验至5块㊂F.5㊀结果计算计算5块试样的顶破强力平均值,精确至1N㊂81附㊀录㊀G(规范性)梯形撕破强力测定G.1㊀仪器设备G.1.1㊀拉伸试验机:达到一级试验机要求,具有等速拉伸功能,拉伸速率可以设定,并能测读拉伸过程中试样的拉力和伸长量,记录拉力-伸长曲线㊂G.1.2㊀夹具:宽度应足够夹持整个试样的宽度,且应在试验过程中保证试样不滑移或破损㊂G.1.3㊀梯形样板:形式及尺寸如图G.1所示㊂㊀㊀标引序号说明:㊀㊀1 试样;㊀2 样板;㊀3 夹持线;㊀4 切口㊂图G.1㊀梯形试样平面图G.2㊀试样状态调节试样应置于温度20ħʃ2ħ㊁相对湿度65%ʃ5%的环境中,状态调节24h㊂G.3㊀试样制备按附录A的规定取样㊂纵向和横向各取10块试样,每块试样的尺寸为长75mmʃ1mm,宽200mmʃ2mm㊂用梯形板在每个试样上画一个等腰梯形,按图G.1所示在梯形短边中心剪一个15mmʃ1mm的切口㊂G.4㊀试验步骤G.4.1㊀设定拉伸试验机设定满量程范围,使试样最大撕破拉力在满量程负荷的10%~90%范围内,设定拉伸速率为100mm/minʃ5mm/min㊂G.4.2㊀夹持试样使上夹具沿夹持线夹住试样,调整试验机夹具的初始距离为25mmʃ1mm,使下夹具沿另一条夹持线夹住试样,试样梯形的两腰与夹具边缘齐平,梯形的短边平整绷紧,长边呈折绉叠合状,切口位于两夹口之间㊂91G.4.3㊀测定撕破强度开动拉伸试验机,直至试样完全撕破断开,记录最大撕破强度值,精确至1N㊂如试样从夹钳中滑出或不在切口延长线处撕破断裂,则应剔除此次试验数值,并在原样品上再裁取试样,补足试验次数㊂G.5㊀结果计算纵㊁横向撕破强力以各自10次试验的算术平均值表示,精确至1N㊂02附㊀录㊀H(规范性)等效孔径测定(干筛法)H.1㊀仪器设备H.1.1㊀支撑网筛:直径200mm㊂H.1.2㊀标准筛振筛机:横向振动频率(220ʃ10)次每分钟,回转半径12mmʃ1mm㊂垂直振动频率(150ʃ10)次每分钟,振幅10mmʃ2mm㊂H.1.3㊀标准颗粒材料:通常可选用玻璃珠或球形砂粒,粒径(mm)分组如下:0.045~0.063㊁0.063~0.071㊁0.071~0.090㊁0.090~0.125㊁0.125~0.180㊁0.180~0.250㊁0.250~0.280㊁0.280~0.355㊁0.355~0.500㊁0.500~0.710㊂H.1.4㊀天平:称量200g,感量0.01g㊂H.1.5㊀其他:计时器㊁细软刷子㊁剪刀等㊂H.2㊀试样状态调节试样应置于温度20ħʃ2ħ㊁相对湿度65%ʃ5%的环境中,状态调节24h㊂H.3㊀试样制备按附录A的规定取样㊂每组试样数量为5个㊂振筛后,若嵌入织物的颗粒不易清出,织物试样不能重复使用,这时,试样数为5ˑn(n为选取的粒径级数)㊂H.4㊀试验步骤H.4.1㊀将1块试样平整㊁无褶皱地放入能支撑试样而不致下凹的支撑筛网上㊂从较细粒径规格的标准颗粒中称50g,均匀地撒在土工织物表面上㊂H.4.2㊀将筛框㊁试样和接收盘夹紧在振筛机上,开动振筛机,摇筛试样10min㊂H.4.3㊀关机后,称量通过试样进入接收盘的标准颗粒材料质量,精确至0.01g㊂然后振拍筛框或用刷子轻轻拭拂清除表面及嵌入试样的颗粒,若嵌入颗粒不易清出,则弃用㊂H.4.4㊀用下一较粗规格粒径的标准颗粒材料在同一块试样上重复H.4.1~H.4.3步骤,对于嵌入颗粒不易清出的织物,则用下一较粗规格粒径的标准颗粒材料在另一块试样上重复H.4.1~H.4.3步骤,直至取得不少于三组连续分级标准颗粒材料的过筛率,并有一组的过筛率达到或低于5%㊂H.4.5㊀重复H.4.1~H.4.4步骤,对剩余试样进行试验㊂H.5㊀结果计算H.5.1㊀过筛率过筛率按式(H.1)计算,结果修约到小数点后两位:…………………………B=P Tˑ100%㊀㊀㊀㊀㊀(H.1)式中:B 某组标准颗粒材料通过试样的过筛率;12。
