稳压IC如何改造成低压电源

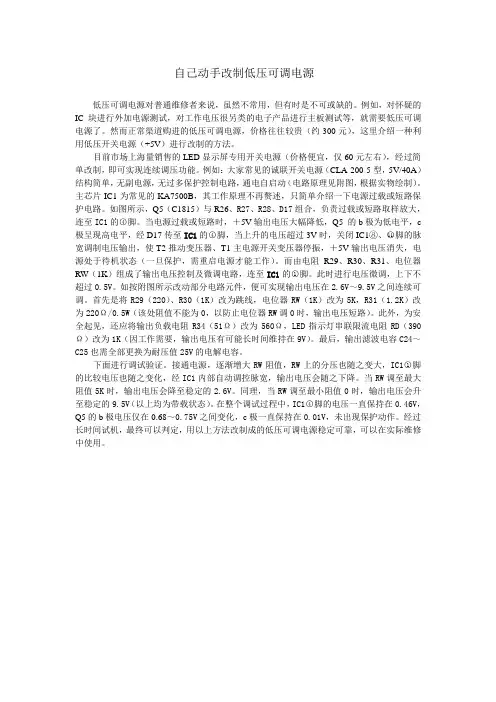

自己动手改制低压可调电源
自己动手改制低压可调电源低压可调电源对普通维修者来说，虽然不常用，但有时是不可或缺的。
例如，对怀疑的IC块进行外加电源测试，对工作电压很另类的电子产品进行主板测试等，就需要低压可调电源了。
然而正常渠道购进的低压可调电源，价格往往较贵（约300元），这里介绍一种利用低压开关电源（+5V）进行改制的方法。
目前市场上海量销售的LED显示屏专用开关电源（价格便宜，仅60元左右），经过简单改制，即可实现连续调压功能。
例如：大家常见的诚联开关电源（CLA-200-5型，5V/40A）结构简单，无副电源，无过多保护控制电路，通电自启动（电路原理见附图，根据实物绘制）。
主芯片IC1为常见的KA7500B，其工作原理不再赘述，只简单介绍一下电源过载或短路保护电路。
如图所示，Q5（C1815）与R26、R27、R28、D17组合，负责过载或短路取样放大，连至IC1的○4脚。
当电源过载或短路时，＋5V输出电压大幅降低，Q5 的b极为低电平，c 极呈现高电平，经D17传至IC1的○4脚，当上升的电压超过3V时，关闭IC1⑧、○11脚的脉宽调制电压输出，使T2推动变压器、T1主电源开关变压器停振，＋5V输出电压消失，电源处于待机状态（一旦保护，需重启电源才能工作）。
而由电阻R29、R30、R31、电位器RW（1K）组成了输出电压控制及微调电路，连至IC1的○1脚。
此时进行电压微调，上下不超过0.5V。
如按附图所示改动部分电路元件，便可实现输出电压在2.6V～9.5V之间连续可调。
首先是将R29（220）、R30（1K）改为跳线，电位器RW（1K）改为5K，R31（1.2K）改为220Ω/0.5W（该处阻值不能为0，以防止电位器RW调0时，输出电压短路）。
此外，为安全起见，还应将输出负载电阻R34（51Ω）改为560Ω，LED指示灯串联限流电阻RD（390Ω）改为1K（因工作需要，输出电压有可能长时间维持在9V）。
最后，输出滤波电容C24～C25也需全部更换为耐压值25V的电解电容。
创新性---高电压转换成低电压
如何将220v的电压变成5v？
排除答案1：
如果精度要求不高
1，电压互感器+整流滤波解析：整流滤波可以使交流变直流电压互感器+
2，电阻分压+线性光偶
答案2:
1…AC 220V 经变压器变为 AC 8V ，AC 8V整流滤波得到 DC 11.3V 再用一个三端稳压7805输出稳定的5V直流，（再加整流电路输出交流【自己加的】）。
2…买个变压器＋整流桥＋电解电容＋7805(稳压器)＋电解电容+0。
1u独石电容
3…
LM2940
变压器—整流—电容-LM2940-电容
排除答案3
如果不是很精密的话
整流滤波+电阻分压也可以
答案4
220V 转5V
绝招给你一个，直接用个UC3842么好了。
5V就用3842的REF，如果电流不大的话。
不行的话。
还是用3842，
答案5
你需要的5v电压是直流是交流？如果是直流的则需要变压器降压二极管整流电容滤波，如果要求较高可以增加稳压模块！如果是交流直接变压器降压就好了！
答案6 自己命
只接变压器。

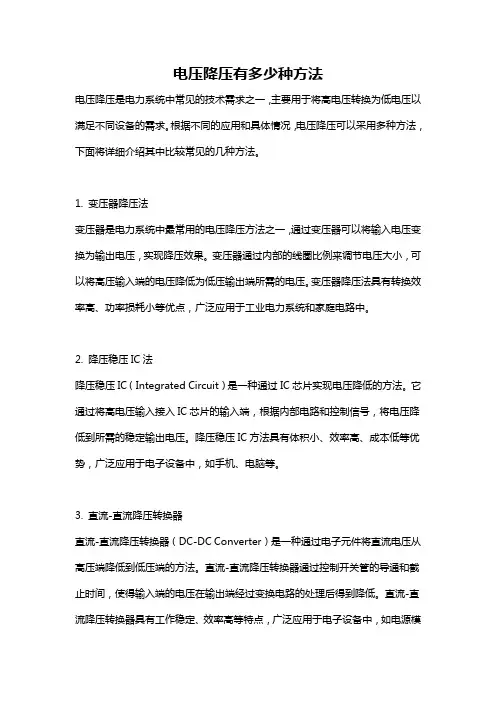

电压降压有多少种方法
电压降压有多少种方法电压降压是电力系统中常见的技术需求之一，主要用于将高电压转换为低电压以满足不同设备的需求。
根据不同的应用和具体情况，电压降压可以采用多种方法，下面将详细介绍其中比较常见的几种方法。
1. 变压器降压法变压器是电力系统中最常用的电压降压方法之一，通过变压器可以将输入电压变换为输出电压，实现降压效果。
变压器通过内部的线圈比例来调节电压大小，可以将高压输入端的电压降低为低压输出端所需的电压。
变压器降压法具有转换效率高、功率损耗小等优点，广泛应用于工业电力系统和家庭电路中。
2. 降压稳压IC法降压稳压IC（Integrated Circuit）是一种通过IC芯片实现电压降低的方法。
它通过将高电压输入接入IC芯片的输入端，根据内部电路和控制信号，将电压降低到所需的稳定输出电压。
降压稳压IC方法具有体积小、效率高、成本低等优势，广泛应用于电子设备中，如手机、电脑等。
3. 直流-直流降压转换器直流-直流降压转换器（DC-DC Converter）是一种通过电子元件将直流电压从高压端降低到低压端的方法。
直流-直流降压转换器通过控制开关管的导通和截止时间，使得输入端的电压在输出端经过变换电路的处理后得到降低。
直流-直流降压转换器具有工作稳定、效率高等特点，广泛应用于电子设备中，如电源模块、笔记本电脑电池管理等。
4. 电阻降压法电阻降压是一种简单而常见的电压降低方法，通过串联电阻实现对电压的降低。
电阻降压方法适用于对电压降低要求不高而且电流较小的场合，如电子电路中对电压的微调和衰减。
但是电阻降压法存在功率损耗大、热量产生等问题，一般仅在低功率或特殊场合使用。
5. 反应式元件降压法反应式元件降压是一种利用反应式元件（如电感和电容）实现电压降低的方法。
通过将反应式元件与负载串联或并联，利用元件的阻抗和电流-电压的相位差来降低电压。
反应式元件降压法适用于对电源电压波动要求不高的场合，如取电脉冲波形、滤波等。

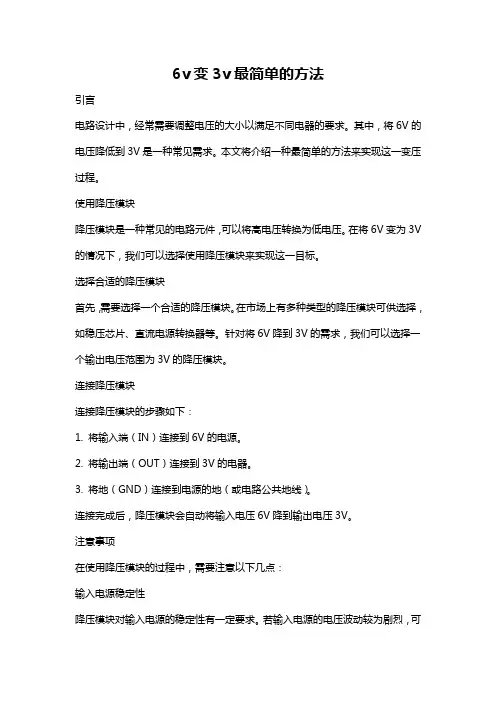

6v变3v最简单的方法
6v变3v最简单的方法引言电路设计中，经常需要调整电压的大小以满足不同电器的要求。
其中，将6V的电压降低到3V是一种常见需求。
本文将介绍一种最简单的方法来实现这一变压过程。
使用降压模块降压模块是一种常见的电路元件，可以将高电压转换为低电压。
在将6V变为3V 的情况下，我们可以选择使用降压模块来实现这一目标。
选择合适的降压模块首先，需要选择一个合适的降压模块。
在市场上有多种类型的降压模块可供选择，如稳压芯片、直流电源转换器等。
针对将6V降到3V的需求，我们可以选择一个输出电压范围为3V的降压模块。
连接降压模块连接降压模块的步骤如下：1. 将输入端（IN）连接到6V的电源。
2. 将输出端（OUT）连接到3V的电器。
3. 将地（GND）连接到电源的地（或电路公共地线）。
连接完成后，降压模块会自动将输入电压6V降到输出电压3V。
注意事项在使用降压模块的过程中，需要注意以下几点：输入电源稳定性降压模块对输入电源的稳定性有一定要求。
若输入电源的电压波动较为剧烈，可能会影响到输出电压的稳定性。
因此，在使用降压模块时，建议选择稳定的电源来保证输出电压的稳定性。
散热降压模块在工作过程中会产生一定的热量，因此需要考虑良好的散热。
使用过程中，应确保降压模块有足够的空间和散热条件，以避免温度过高对电路的影响。
过载保护一些降压模块提供了过载保护功能，可以在输出电流过大时自动断开电路，以避免电路烧毁。
在选择降压模块时，可以考虑是否需要过载保护功能，以确保电路的安全性。
其他方法除了使用降压模块，还有其他一些方法可以将6V变为3V。
电阻分压电阻分压是一种简单的电路设计方法，通过串联两个电阻使得电压降低。
在6V 变为3V的情况下，可以选择合适的电阻值来实现分压。
然而，这种方法需要考虑到电流大小对电压的影响，因此在实际应用中需要进行详细的计算和测试。
线性稳压器线性稳压器是一种可以通过调整电流大小来稳定输出电压的电路元件。
使用线性稳压器可以将6V降至3V。
48v降压5v简单的方法
48V降压5V简单的方法概述在电子设备中，我们经常需要将高压电源降压为低压电源，以满足不同电路的需求。
本文将介绍一种简单的方法，将48V电源降压为5V电源，以供电子设备使用。
降压原理降压是通过使用适当的电路和元件来减小电源电压的过程。
在本例中，我们需要将48V的电源降压为5V。
降压电路中最常用的元件是稳压器，它可以将输入电压稳定在一个特定的输出电压。
在本例中，我们将使用线性稳压器来降压。
使用线性稳压器降压线性稳压器是一种常见的电压稳定器，它通过调整电流来维持输出电压的稳定。
以下是使用线性稳压器将48V电源降压为5V的简单步骤：步骤1：选择合适的线性稳压器选择一个合适的线性稳压器，它的额定输入电压范围应该包括48V，并且能够提供至少5V的输出电压。
常见的线性稳压器有LM7805等。
步骤2：连接线性稳压器将线性稳压器的输入引脚连接到48V电源，输出引脚连接到负载电路。
确保连接正确，以避免损坏线性稳压器或负载电路。
步骤3：添加滤波电容在线性稳压器的输入和输出之间添加适当的滤波电容。
滤波电容可以减小输入电源的噪声，并提供稳定的输出电压。
步骤4：检查电路连接仔细检查电路的连接，确保没有短路或接触不良的情况。
确保线性稳压器和负载电路的引脚连接正确。
步骤5：测试电路使用电压表或示波器等仪器来测试电路的输出电压。
确保输出电压稳定在5V左右，并且没有明显的噪声或波动。
其他降压方法除了使用线性稳压器，还有其他一些方法可以将48V电源降压为5V。
以下是一些常见的降压方法：使用开关稳压器开关稳压器是一种高效的降压方法，它通过周期性开关来控制输出电压。
开关稳压器的效率通常比线性稳压器高，但设计和调试过程较为复杂。
使用降压变压器降压变压器是一种将输入电压降低到所需输出电压的设备。
它可以通过调整变压器的绕组比例来实现不同的降压比例。
使用降压模块降压模块是一种集成了降压电路的设备，通常具有稳定的输出电压和较高的效率。
使用降压模块可以简化降压电路的设计和调试过程。

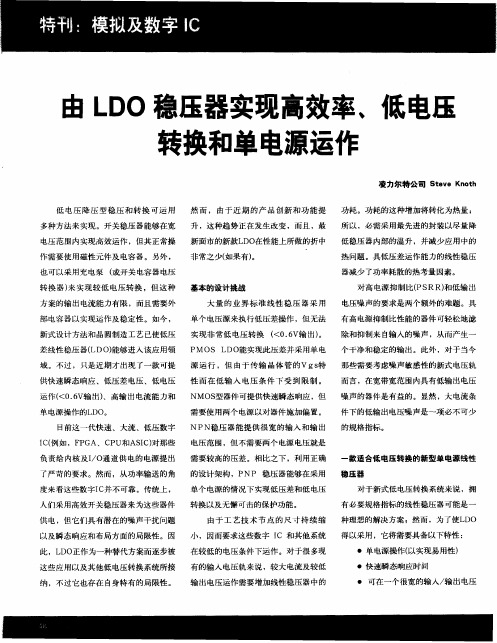

由LDO稳压器实现高效率、低电压转换和单电源运作
低 电压 降 压 型稳 压 和 转换 可运 用 多种方法来 实现。开关稳压 器能够在宽 电压范 围内实现高效运作 ，但其正常操 作需要使用磁性 元件及 电容 器。另外 ， 也可以采用充 电泵 （ 关电容器 电压 或开
新面市 的新款Ｌ ＤＯ在性能上所做的折 中
・ 快 速 瞬 态 响应 时 间 ・ 可 在 一 个 很 宽 的 输 入 ／ 出 电压 输
人们 采用高效开关 稳压器来为这些 器件 供 电 ，但它们具 有潜在的噪声干扰 问题 以及瞬态响应和布 局方面的局 限性 。因
由于 工 艺 技 术节 点的 尺 寸持 续 缩 小 ，因而要求这些数 字 Ｉ 和其他系统 Ｃ 在较低 的电压条件下运作 。对于很多现 有的输入 电压轨来说 ，较大 电流及较低 输 出电压运 作需要增加 线性 稳压器 中的
非常之少（ 如果 有） 。
器减少 了功率耗散 的热考量因素。
基本的设计挑战
转换 器） 来实 现较 低 电压转 换 ，但这 种
对高 电源 抑制 比（ ＰＳＲＲ） 和低输 出
电压噪 声的要求是两个额外 的难题 。具 有高 电源抑 制比性能的器件可轻松 地滤 除和抑制来 自输 入的噪声 ，从而 产生一 个干净和稳 定的输出 。此外 ，对于 当今 那些需要 考虑噪声敏感性 的新式 电压轨
单 电 源 操 作 的 Ｌ Ｏ。 Ｄ
而言 ，在宽 带宽范 围内具有低输 出电压 噪声 的器件 是有益的 。显然 ，大电流条
件下的低输 出电压噪声是一项 必不 可少 的规格指标 。
ＮＭＯＳ 器件 可提 供快 速瞬态响应 ，但 型
需要使用两 个电源以对 器件施加 偏置 。 ＮＰＮ稳 压器 能提供 很宽 的输 入和输 出 电压范 围 ，但不需要两个 电源 电压就是 需要较高 的压差。相 比之下 ，利 用正确 的设计架构 ，ＰＮＰ 稳压 器能够 在采用 单个 电源 的情况下实现低压 差和低电压
buck和ldo电源ic工作原理
buck和ldo电源ic工作原理Buck和LDO电源IC工作原理Buck和LDO电源IC是常用于电子设备中的两种电源管理芯片。
它们的工作原理和应用领域有所不同，但都起到了稳定供电的重要作用。
Buck电源IC是一种降压型稳压器，它能将高电压输入转换为低电压输出。
它主要由开关管、电感、二极管和滤波电容组成。
当输入电压高于输出电压时，开关管导通，电感储存能量；当开关管关闭时，电感中的能量通过二极管传输到负载上，从而实现电压的降低。
Buck电源IC的工作原理可以简单地描述为：输入电压经过开关管的周期性开关，经过电感和滤波电容的滤波，输出给负载一个稳定的低电压。
Buck电源IC的主要优点是高效率和较小的尺寸。
通过控制开关管的开关频率和占空比，可以实现更高的电压转换效率。
此外，Buck 电源IC的尺寸较小，适用于需要紧凑设计的电子设备。
与之不同的是，LDO电源IC是一种线性稳压器，它通过消除输入电压与输出电压之间的差异来实现稳定的电压输出。
LDO电源IC由一个功率晶体管和一个电压参考源组成。
当输入电压高于输出电压时，功率晶体管将多余的电压通过耗散转化为热能。
LDO电源IC的工作原理可以简单地描述为：通过功率晶体管的调节，将输入电压稳定地调整为与输出电压一致的电压。
LDO电源IC的主要优点是稳定性和低噪声。
由于LDO电源IC采用线性调节的方式，输出电压的稳定性较高，适用于对电压稳定性要求较高的应用场景。
此外，LDO电源IC的输出电压具有较低的噪声水平，可以减少对其他电子设备的干扰。
总的来说，Buck和LDO电源IC在不同的应用场景中发挥着重要的作用。
Buck电源IC适用于需要高效率和紧凑设计的场景，而LDO 电源IC适用于对电压稳定性和噪声要求较高的场景。
了解它们的工作原理有助于我们选择合适的电源管理芯片，并为电子设备提供稳定可靠的电源供应。
3.3v转1.8v电路 -回复
3.3v转1.8v电路-回复如何将3.3V转换为1.8V的电路。
第一步：了解电压转换的原理在进行3.3V到1.8V的电路转换之前，我们需要了解一些基本的电压转换原理。
电压转换可以通过多种方式实现，其中一种常见的方法是使用稳压器芯片或DC-DC转换器。
稳压器芯片可以将高电压降低到所需的低电压，而DC-DC转换器则可以通过流体转换法将电压由一个级别变为另一个级别。
在本次电路转换中，我们将使用稳压器芯片。
第二步：选择合适的稳压器芯片在选择稳压器芯片时，我们需要注意芯片的输入电压范围和输出电压范围是否符合我们的需求。
对于本次电路转换，我们需要一个输入电压范围为3.3V的稳压器芯片，并且能够输出1.8V的电压。
第三步：准备所需的材料和工具接下来，我们需要准备所需的材料和工具，以便进行电路转换。
除了稳压器芯片外，我们还需要一块电路板、电容器、电阻器、导线和焊接工具。
材料和工具的选择需要根据具体的电路转换需求和个人偏好进行。
第四步：布局电路板在开始焊接之前，我们需要先布局电路板。
首先，我们需要确定芯片的位置，并根据其引脚布局来安装电容器和电阻器。
将这些元件正确地连接到芯片上，并确保它们之间没有短路或错误连接。
第五步：焊接电路接下来，我们需要使用焊接工具将元件焊接到电路板上。
确保焊接工作得到仔细地进行，避免引脚之间的短路或组件损坏。
在焊接完成后，我们可以使用万用表来测试电路的连接和稳压器芯片的正确性。
第六步：连接电源和负载完成电路焊接后，我们需要连接电源和负载。
将3.3V的电源接入稳压器芯片的输入引脚，并将1.8V的负载连接到芯片的输出引脚。
确保电源和负载之间的连接正确稳定，以防止电路短路或负荷过大。
第七步：测试电路完成连接后，我们可以进行电路的测试。
使用万用表或示波器测量电路的输入和输出电压，以确保稳压器芯片以期望的方式工作。
根据测试结果对电路进行必要的调整和修正，直到满足要求为止。
第八步：进行性能验证最后，我们需要进行性能验证。
如何使用电路实现电压转换
如何使用电路实现电压转换在电子领域中，经常会遇到需要将电压进行转换的情况。
电压转换是一种将一个电压信号转换成另一个电压信号的技术，它在电子设备和电路设计中起到非常重要的作用。
本文将介绍如何使用电路实现电压转换，并提供一些常用的电压转换电路。
一、基本原理电路中的电压转换通常使用变压器、放大器或稳压器等器件来实现。
变压器是最常用的电压转换器件之一，其原理是利用电磁感应的法则，在两个或多个线圈之间的电磁耦合关系来进行电压转换。
放大器是另一种常用的电压转换器件，通过放大输入信号的电压来实现电压的转换。
稳压器则是用来保持输出电压恒定不变的器件，常用于将高压转换成低压。
二、常见的电压转换电路1. 降压电路降压电路又称为步下转换器，是将高电压降低为低电压的一种电路。
常用的降压电路有线性降压电路和开关降压电路。
线性降压电路通过使用线性元器件，如二极管和稳压器，来消耗多余的电压，从而使输出电压降低到所需的水平。
开关降压电路则通过开关器件，如MOSFET和电感，来切换电路的连接状态，从而实现电压的降低。
2. 升压电路升压电路又称为步上转换器，是将低电压提升为高电压的一种电路。
常用的升压电路有电荷泵升压电路和开关升压电路。
电荷泵升压电路通过切换电容的连接状态，从而实现电压的提升。
开关升压电路则通过开关器件和电感，利用磁场储能和释放实现电压的升高。
3. 反相电路反相电路是一种将输入电压反向输出的电路。
常用的反相电路有反相放大器和反相继电器。
反相放大器通过变换输入信号的相位，并放大电压来实现电压的反向输出。
反相继电器则通过切换触点的连接状态，从而实现电压的反向输出。
4. 变压器变压器是一种利用电磁感应原理来实现电压转换的器件。
它由两个或多个线圈构成，通过电磁感应的耦合作用，将输入电压转换为所需的输出电压。
变压器通常用于交流电压的转换，它具有高效率和较大的功率传递能力。
三、应用举例1. 手机充电器手机充电器中常使用降压电路将交流电源的高电压降低为手机所需的直流电压。
三极管稳压电路100v降12v
三极管稳压电路100v降12v三极管稳压电路常用于将高电压降低到稳定的低电压，本文将介绍如何使用三极管稳压电路将100V的电压降低到12V。
三极管稳压电路是一种基于三极管的电子元件组成的电路，通过控制三极管的工作状态，可以将输入电压稳定在一个固定的输出电压上。
在本文的例子中，我们将使用三极管稳压电路将输入电压100V降低到输出电压12V。
我们需要准备以下材料和元件：1. 一个NPN型晶体管，例如2N3904；2. 一个12V的稳压二极管，例如1N4001；3. 一个220欧姆的电阻；4. 一个1000微法的电容。
接下来，我们按照以下步骤搭建电路：1. 将三极管的基极连接到输入电压的正极，即100V；2. 将三极管的发射极连接到负极，即地线；3. 将三极管的集电极连接到稳压二极管的阳极，即12V；4. 将稳压二极管的阴极连接到负极，即地线；5. 将电阻连接到三极管的基极和发射极之间，起到稳定电流的作用；6. 将电容连接到稳压二极管的阴极和负极之间，起到滤波的作用。
在搭建好电路后，我们需要进行一些计算和调试来确保电路能够正常工作。
首先，我们需要计算电阻的阻值，以限制电流。
根据欧姆定律，电阻的阻值可以通过输入电压和所需电流来计算。
假设我们需要电流为10mA，则电阻的阻值为：阻值 = (输入电压 - 输出电压) / 所需电流= (100V - 12V) / 0.01A= 8.8千欧姆选择一个最接近的标准阻值，我们可以选择220欧姆的电阻。
接下来，我们需要调试电路以确保电压稳定。
通过连接一个电压表或示波器到输出电压上，我们可以观察到输出电压是否稳定在12V。
如果输出电压不稳定，我们可以调整电阻的阻值或更换电容来达到稳定输出电压的目的。
总结起来，通过搭建一个三极管稳压电路，我们成功地将100V的输入电压降低到稳定的12V输出电压。
这种稳压电路在电子设备中广泛应用，可以提供稳定的电压供电，确保设备的正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
稳压IC如何改造成低压电源
JDW型低压电源、学生电源是中学和大学实验中，使用极为普遍的设备．由于该产品多为七、八十年代所生产，其直流稳压电源部分采用了早期生产的锗材料的三极管，例如3AX31、3AD53等。
这种三极管的电极引脚均为铁基合金材料所制造。
对于小功率三极管而言，常因引脚直径过小且易锈蚀等原因，造成齐根断裂而失效；大功率调整管也常因电压击穿而损坏。
由于目前市场上类似
3AX31、3AD53型号的锗材料三极管很难购买到，导致整台设备因缺乏配件而不能使用。
正芯网采用集成稳压电路LM317T对老式实验仪器进行改造，使原本闲置的旧设备重新发挥作用，而且技术性能完全符合实验要求。
一、用LM3l7T替代原JDW型低压电源的分立件直流稳压板
随着电子技术的飞速发展，现在市面上各种稳压集成电路IC的价格也大幅度下降．我们将具有输出短路保护、集成块过热保护、过流保护、调整管安全工作区保护、芯片过热等多种保护的三端可调稳压集成电路ICLM317T运用于
J1201型低压电源和J1202型学生电源的修复中，取得了满意的效果．其特点是线路简单且无需调试，装配后即可投人使用，并且除保留原仪器上三档步进调压的功能外，同时还增加了一档电压连续可调的功能，即电压从1.25V到15.00V 连续可调，为一些需要特殊电压的实验提供方便，并可用作维修电源．具体线路图见图1。
图中，D1、D2、D3、D4为原板上的整流管；D5为稳压IC内调整管防C9反向放电保护二极管；D6为稳压IC调整端电容器C8反向放电保护；K1为6V、9V、12V步进电压选择开关；K2为步进调压和连续调压、选择开关。
二、制作说明
(1)为了保证集成稳压IC的带负载性能，必须采用两块LM317T并联使用．如果条件有限或需降低维修成本，可以只采用一块LM317T作为调压稳压．但在1A负载电流的情况下，负载电压下降的幅度略大(约为0．2V)．IC的发热量也略大于并联使用时的发热量，同时可靠性将有所下降。
(2)为保证连续调压的平稳性、可靠性，调压电位器必须采用线绕多圈电位器，其型号为WXD3—13—4.7K；如果条件不允许，也可以采用优质密封的碳膜电位器，如X一2WA．最好不要使用0.5W以下的劣质碳膜电位器，以免在使用不长的时间内，出现因接触不良而造成电压调节困难或电压跳变的现象。
(3)因LM317T具有一定的增益，安装时最好不要采用过长的引线连接电极，而且C、C最好焊接在LM317T的附近，并选用涤纶电容．以免产生自激，损坏LM317T。
三、原低压电源与改进后的低压电源的主要技术指标比较结果
原JWD型低压电源直流稳压部分的主要技术指标(见：杭州解放电子器件厂，JDW
型低压电源使用说明书)如下．
(a)输出电压：6V，9V，12V三档；
(b)输出电流：最大允许电流1A；
(c)负载稳定度：负载电流变化O～1A，输出电压变化三档不大于0．2V；
(d)输出纹波电压：三档≤5mV(1A满载)．
改造后直流稳压部分实测技术指标见表1，检测仪表见表2；
四、结论
经过对改造后低压电源直流稳压部分的测试结果分析，无论是负载输出电压的稳定度(最多下降0.02V)，还是输出端纹波电压(最大为1．8mV)，都明显优于原仪器采用分立元件的直流稳压板的技术指标，而且采用连续调压档会极大限度地扩大仪器的使用范围．从测试改造后仪器的技术指标看来，改造是成功的。
