10kV台架变玻璃钢电缆桥架技术规范书(通用部分)

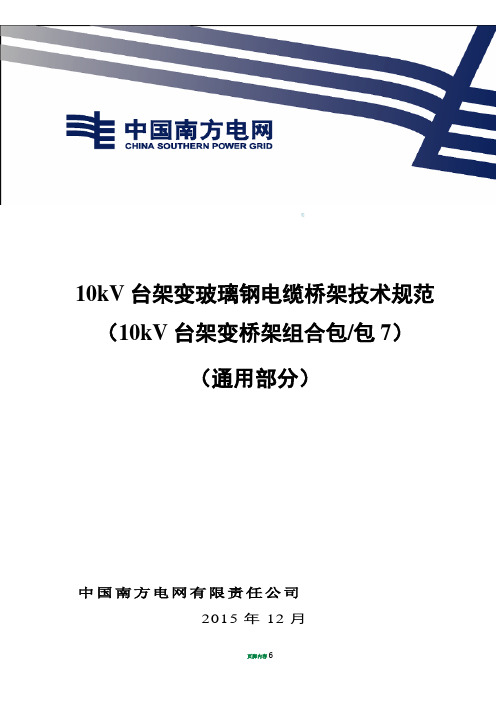

10kV台架变玻璃钢电缆桥架技术规范（10kV台架变桥架组合包/包7）（通用部分）中国南方电网有限责任公司2015年12月本规范对应的专用技术规范目录10kV台架变玻璃钢电缆桥架技术规范使用说明1. 本技术规范分为通用部分、专用部分。
2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3. 项目单位应按实际要求填写“项目需求部分”。
如确实需要改动相关技术条件，项目单位应填写专用部分“表3技术差异表”并加盖本单位公章，提交物资招标组织部门。
物资招标组织部门及时将“表3技术差异表”移交给技术标书审查会，技术标书审查会确认“表3技术差异表”内容的可行性并书面答复。
具体包括：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔等条件。
当发生需求变化时，需由技术规范组织编写部门组织的标书审查会审核通过后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
5. 投标人逐项响应技术规范专用部分中“1 项目需求部分”和“2 投标人响应部分”两部分相应内容。
填写“1 项目需求部分”时，应严格按“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标报价时还须严格按照铁件组合包装及送货要求，并将费用考虑进去。
投标人填写技术参数和性能要求时，如有偏差除填写“表 3 技术偏差表”外，必要时应提供相应试验报告。
目录1.总则 (1)2 .工作范围 (1)3.规范性引用文件 (2)4 ★使用条件 (2)4.1正常使用条件 (2)5.技术要求 (3)5.1基本参数 (3)5.2 结构和功能要求 (3)6.试验要求 (6)7.产品对环境的影响 (6)8.技术文件 (6)1.总则1.1 本招标技术规范适用于南方电网公司电网建设工程标准台架变项目采购的玻璃钢电缆桥架，它提出了玻璃钢电缆桥架的功能设计、结构、性能、安装和试验等方面的技术要求。
10kV干式配电变压器技术规范书
10kV干式配电变压器技术规范书（通用部分）目录目录 (II)1总则 (1)2工作范围 (2)2.1范围和界限 (2)2.2服务范围 (2)3应遵循的主要标准 (3)4使用条件 (4)4.1环境条件 (4)4.1.1周围环境温度 (4)4.1.2海拔高度 (4)4.1.3环境相对湿度(在25℃时) (4)4.1.4地震烈度 (5)4.1.5安装地点 (5)4.1.6污秽等级 (5)4.2特殊环境条件的规定 (5)4.3系统条件要求 (5)5技术要求 (5)5.1技术参数 (5)5.2设计和结构要求 (6)5.2.1一般要求 (6)5.2.2干式配电变压器技术要求 (7)5.3焊接质量要求 (11)6试验要求 (11)6.1试验项目 (11)6.2试验方法及要求 (12)6.2.1关键材料检测 (12)6.2.2绝缘电阻测量 (12)6.2.3绕组直流电阻测量 (13)6.2.4电压比测量和联结组标号检定 (13)6.2.5空载损耗和空载电流测量 (13)6.2.6短路阻抗及负载损耗测量 (13)6.2.7外施交流耐压试验 (13)6.2.8感应耐压试验 (13)6.2.9局部放电试验 (14)6.2.10雷电冲击电压试验 (14)6.2.11温升试验 (14)6.2.12声级测量 (14)6.2.13空载电流谐波测量 (15)6.2.14承受短路能力试验 (15)7产品对环境的影响 (15)8技术文件要求 (15)9起吊、包装、运输、安装及质量保证 (16)9.1起吊 (16)9.2包装 (16)9.3运输 (16)9.4安装指导 (17)9.5质量保证 (17)10一次、二次及土建接口要求 (18)10.1电气一次接口 (18)10.2电气二次接口 (19)10.3土建接口 (19)11LCC数据文件 (20)附录A 铭牌示意图 (21)1总则1.1本技术规范书适用于中国南方电网有限责任公司管理范围内采购的10kV干式铜绕组配电变压器，不含非晶合金铁心干式变压器，它提出了该设备技术参数、结构、性能、试验、起吊、包装和运输等方面的技术要求。
中国南方电网有限责任公司10kV-35kV高压开关柜技术规范(通用部分)
中国南方电网有限责任公司10kV-35kV高压开关柜技术规范书（通用部分）版本号：2015版V1.0编号：中国南方电网有限责任公司2015 年12月本规范对应的专用技术规范书目录开关柜技术规范书使用说明1. 本技术规范书分为通用部分、专用部分。
2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3. 项目单位应按实际要求填写项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分表2.7项目单位技术差异表”并加盖本单位公章，提交物资招标组织部门。
物资招标组织部门及时将表2.7项目单位技术差异表”移交给技术标书审查会。
技术标书审查会确认表 2.7项目单位技术差异表”内容的可行性并书面答复：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔等条件。
当发生需求变化时，需由技术规范组织编写部门组织的标书审查会审核通过后，对专用部分的修改形成项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4. 对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6. 投标人逐项响应技术规范专用部分中“1标准技术参数”、“ 2项目需求部分”和“ 3投标人响应部分”三部分相应内容。
填写“2项目需求部分”时，应严格按项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求时，如有偏差除填写表3.2投标人技术偏差表”外，必要时应提供相应试验报告。
目录1总则 (1)2工作范围 (1)2.1工程概况 (1)2.2范围和界限 (2)2.3服务范围 (2)3应遵循的主要标准 (3)4使用条件 (4)4.1正常使用条件 (4)4.2特殊使用条件 (5)5技术要求 (6)5.1技术参数 (6)5.2设计和结构要求 (7)5.3主要元、器件选型要求 (14)5.4设备制造工艺要求 (20)6试验 (26)6.1型式试验 (26)6.2例行试验 (26)6.3安装后的现场试验 (26)7产品对环境的影响 (27)8企业VI标识 (27)9技术文件要求 (33)10监造、包装、运输、安装及质量保证 (34)10.1 监造 (34)10.2 包装 (35)10.3 运输 (35)10.4安装指导 (35)10.5质量保证 (35)11 一次、二次及土建接口要求 (36)11.1电气一次接口 (36)11.2 电气二次接口 (38)11.3 土建接口 (43)11.4安装图 (43)1总则1.1本技术规范书适用于中国南方电网公司采购的系统电压10kV-35kV交流金属封闭高压开关柜（包括移开式中置开关柜和固定式开关柜），它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
钢制电缆桥架工程设计规范
钢制电缆桥架工程设计规范第一章总则第1.0.1条钢制电缆桥架（以下简称桥架）的设计、制造及工程使用中，必须贯彻执行国家有关技术方针政策，应做到技术先进、经济合理、安全适用，确保质量。
第1.0.2条本规范适用于工业与民用建筑桥架工程设计、施工以及桥架制造、试验和检测。
第1.0.3条桥架产品应经国家的桥架专业质量检测机构检测与认证。
第1.0.4条电缆敷设工程使用桥架时，除应按照本规范执行外，尚应按国家有关标准的规定执行。
第二章桥架第一节名称定义、结构类型及品种第2.1.1条桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。
第2.1.2条桥架可包含下列结构类型：一、有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件，或由整块钢板冲孔后弯制成的部件。
二、无孔托盘：是由底板与侧边构成的或由整块钢板弯制成的槽形部件。
三、梯架：是由侧边与若干个横档构成的梯形部件。
四、组装式托盘：是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。
第2.1.3条桥架可包含下列结构品种：一、直线段是指一段不能改变方向或尺寸的用于直接承托电缆的刚性直线部件。
二、弯通是指一段能改变方向或尺寸的用于直接承托电缆的刚性非直线部件，可包含下列品种：1.水平弯通：在同一水平面改变托盘、梯架方向的部件，分30°、45°、60°、90°四种；2.水平三通：在同一水平面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种；3.水平四通：在同一水平面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种；4.上弯通：使托盘、梯架从水平面改变方向向上的部件，分30°、45°、60°、90°四种；5.下弯通：使托盘、梯架从水平面改变方向向下的部件，分30°、45°、60°、90°四种；6.垂直三通：在同一垂直面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种；7.垂直四通：在同一垂直面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种；8.变径直通：在同一平面上连接不同宽度或高度的托盘、梯架的部件。
10kV电力电缆技术规范书
中国电信云计算数据中心10kV电力电缆技术规范书二○一五年三月目录1.概述 (1)1.1.定义 (1)1.2.必须满足的技术标准/规范 (2)2.采购需求（另提） (3)3.主要技术要求 (3)3.1总则 (3)3.1使用条件 (4)3.1.1运行条件 (4)3.1.2环境条件 (4)3.1.3 敷设条件 (4)3.1.4 运行要求 (4)3.1.5电缆结构图 (4)3.2技术要求 (5)3.2.1 导体 (5)3.2.2 挤出交联工艺 (5)3.2.3 导体屏蔽 (6)3.2.4 绝缘 (6)3.2.5 绝缘屏蔽 (6)3.2.6 金属屏蔽 (6)3.2.7 内衬层及填充物 (7)3.2.8 金属铠装 (7)3.2.9 外护套 (7)3.2.10 电缆不圆度 (7)3.2.11 成品电缆标志 (8)3.2.12 电缆盘 (8)3.3试验 (8)3.4包装储运 (10)3.5节能环保 (10)4.技术服务要求 (11)4.1.设备检验 (11)4.1.1.出厂检验 (11)4.1.2.供货 (12)4.1.3.到货检验 (12)4.1.4.到货抽检 (13)4.2.设备验收 (14)4.2.1初验 (14)4.2.2.终验 (14)4.3.保修 (14)4.3.1.保修期 (14)4.3.2.设备巡检服务 (15)4.3.3故障件修理 (15)4.3.4.故障响应及技术支持服务 (16)4.3.5备件供应 (18)4.3.6.技术文件 (18)4.3.7.特殊情况下的服务 (19)4.3.8.电子文档提供服务 (19)4.3.9.资料共享 (19)4.4.技术培训 (20)4.4.1.现场培训 (20)4.4.2.其它培训 (20)4.5.其它服务要求 (21)4.6附表 (21)1. 概述1.1. 定义本规范书为中国电信云计算数据中心10kV电力电缆的技术要求和供货要求，提供给供应商（投标方）进行技术应答和报价书之用。
10KV变电所技术规范书
XX办公楼10/0.4kV变电所技术规范书目录货物名称及数量 (1)1. 总则 (1)2. 技术要求 (2)一、10kV开关柜 (2)二、10/0.4kV干式变压器 (5)三、低压开关柜 (7)四、低压无功补偿柜 (13)4主要部件 (18)货物名称及数量1. 总则1.1 本设备技术规范书适用于XX有限责任公司新建的办公楼10/0.4kV变电所10kV开关柜、低压开关柜、变压器、无功补偿柜。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
1.4 本技术规范书所使用的标准如遇与卖方执行的标准不一致时，按较高标准执行。
2. 技术要求2.1 环境条件2.1.1 周围环境温度最高温度：不高于+40℃最低温度：不低于-40℃海拔高度：高原型1500m水平加速度: 0.25g垂直加速度: 0.125g污秽等级：Ⅲ级2.1.2 环境相对湿度：相对湿度（25o C）：日平均值不大于95%，月平均值不大于90%；2.1.3 地震烈度： 8级一、10kV开关柜1. 应遵循的主要现行标准GB11022-1999 《高压开关设备通用技术条件》GB3906-2006 《3~35kV交流金属封闭开关设备》GB2900 《电工名词术语》GB156 《标准电压》IEC298 《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》GB1985-89 《交流高压隔离开关和接地开关》GB763-90 《交流高压电器在长期工作时的发热》2. 工程条件2.1 工程概况：XX有限责任公司新建的办公楼，10/0.4kV变电所10kV开关柜为户内型，高压金属封闭开关柜。
2.2 系统概况2.2.1额定电压： 10kV2.2.2长期运行电压： 10kV2.2.3 最高电压： 12kV2.2.4 额定频率： 50Hz2.2.5 中性点接地方式：不接地2.3 安装地点：户内2.4 开关柜基本技术参数2.4.1 开关柜本体2.4.1.1 形式： KYN-金属铠装移开式开关设备2.4.1.2 额定电压： 12kV2.4.1.3 额定频率： 50Hz2.4.1.5 水平主母线额定电流： 630A2.4.1.6 额定短时耐受电流（有效值）4s：31.5kA2.4.1.7 额定峰值耐受电流： 80kA2.4.1.9 额定绝缘水平：1min工频耐受电压（有效值）：相对地、相间、断路器断口：42（28）kV，隔离断口：49（35）kV；额定雷电冲击耐受电压（峰值）：相对地、相间、断路器断口：75（60）kV，隔离断口：85（70）kV；2.4.1.10防护等级外壳防护等级：IP4X2.4.2.11其余要求：按图纸要求2.5 技术性能要求2.5.1 框架和外壳2.5.1.1开关柜框架结构用至少2mm厚的覆铝锌板经柔性加工线一次成型的C型骨架组装而成，内部的分隔板也选用覆铝锌板。
10kV杆上变压器台成套设备技术规范书
10kV杆上变压器成套设备技术规范书第1部分：通用技术规范1 范围本规范规定了10kV柱上变压器台成套设备的变压器、综合配电箱、避雷器、熔断器、金具、铁附件、导体等设备材料招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。
本规范适用于10kV配变台区成套设施的招标。
2 规范性引用文件下列文件对于本文件的应用是必不可少的,但不局限于下列文件。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB 1094 电力变压器GB 311.1 高压输变电设备的绝缘配合GB 1208电流互感器GB 2536 变压器油GB 5273 变压器、高压电器和套管的接线端子GB/T 5585电工用铜、铝及其合金母线GB/T 6451油浸式电力变压器技术参数和要求GB/T 25446 油浸式非晶合金铁芯配电变压器技术参数和要求GB/T 7295 运行中变压器油质量标准GB 11032 交流无间隙金属氧化物避雷器GB/T 13499 电力变压器应用导则GB/T 15164 油浸式电力变压器负载导则GB 15166.2高压交流熔断器第2部分：限流熔断器GB/T 17468 电力变压器选用导则GB 50150电气装置安装工程电气设备交接试验标准GB/T 4109交流电压高于1000V的绝缘套管DL/T 572 电力变压器运行规程GB 4208外壳防护等级（IP代码）GB/Z 6829剩余电流动作保护电器的一般要求GB 7251.1低压成套开关设备和控制设备GB/T 10233低压成套开关设备和电控设备基本试验方法GB 13955剩余电流动作保护装置安装和运行GB 14048.2低压开关设备和控制设备第2部分：断路器GB/T 15576低压成套无功功率补偿装置GB/T 17626电磁兼容DL/T 375户外配电箱通用技术条件DL/T 499农村低压电力技术规程DL/T 614多功能电能表DL/T 620交流电气装置的过电压保护和绝缘配合GB/T 2314电力金具通用技术条件GB/T 2317 电力金具试验方法GB/T 14049额定电压10kV架空绝缘电缆GB/T 3048电线电缆电性能试验方法GB/T15166交流高压熔断器DL/T640户外交流高压跌落式熔断器及熔断件订货技术条件Q/GWD13001高海拔外绝缘配置技术规范3 总则3.1一般规定3.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
10kV电力电缆专用技术规范
xxxxxx物流中心10kV临时过渡工程10kV电力电缆（专变）技术规范书2019年6月批准：审核：校对：编写：会签：目录1技术参数和性能要求 (2)1.18.7/15kV电缆结构及技术参数 (2)1.2电缆非电气技术参数 (6)2项目需求部分 (7)2.1货物需求及供货范围一览表 (7)2.2必备的备品备件、专用工具和仪器仪表供货表 (7)2.3投标人应提供的有关资料 (8)2.4工程概况 (8)2.5使用条件 (9)2.6项目单位技术差异表 (10)3投标人响应部分 (10)3.1技术偏差 (10)3.2投标产品的销售及运行业绩表 (10)3.3主要原材料产地表 (10)3.4推荐的备品备件、专用工具和仪器仪表供货表 (11)1技术参数和性能要求投标人应认真填写表1～表3中投标人保证值，不能空格，也不能以“响应”两字代替。
不允许改动招标人要求值。
如有偏差，请填写表9 技术偏差表。
1.18.7/15kV电缆结构及技术参数8.7/15kV电缆结构及技术参数见表1、表2。
1.2电缆非电气技术参数电缆非电气技术参数见表3。
表18.7/15kV电缆结构参数表序号项目单位标准参数值投标人保证值备注1 电缆型号2 铜导体材料铜铜材料生产厂及牌号（投标人提供）芯数×标称截面积芯×mm23×703×953×2403×3003×4001×1600结构形式圆形紧压对应400截面以及以下分割导体对应1600截面最少单线根数根12 对应70截面18 对应95截面34 对应240截面34 对应300截面53 对应400截面170 对应1600截面单线直径mm\ 对应70截面\ 对应95截面\ 对应240截面\ 对应300截面\ 对应400截面\ 对应1600截面导体外径mm\ 对应70截面\ 对应95截面\ 对应240截面表1（续）序号项目单位标准参数值投标人保证值备注导体外径mm \ 对应300截面\ 对应400截面\ 对应1600截面紧压系数≥0.93 铝导体材料铝材料生产厂及牌号（投标人提供）芯数×标称截面积芯×mm23×703×953×2403×3003×400结构形式圆形紧压最少单线根数根12 对应70截面15 对应95截面30 对应240截面30 对应300截面53 对应400截面单线直径mm\对应70截面\对应95截面\对应240截面\对应300截面\对应400截面导体外径mm\对应70截面\对应95截面\对应240截面\对应300截面\对应400截面紧压系数≥0.94 挤包导体屏蔽层材料、生产厂及牌号半导电料平均厚度mm 0.8最小厚度mm 0.7外径mm （项目单位填写）5 绝缘材料、生产厂及牌号XLPE 平均厚度不小于标称厚度t mm 4.5 最薄点厚度不小于mm 4.1表1（续）7偏心度% 10挤包绝缘屏蔽层标称厚度mm 0.8最小厚度mm 0.6外径mm （项目单位填写）金属屏蔽铜带层数 1铜带厚度mm 0.10搭盖率不小于% 2020℃时最大直流电阻Ω/km8 填充层填充材料非吸湿性聚丙烯撕裂薄膜9 隔离套挤包材料（项目单位填写）最小厚度不小于mm 80%t10 内衬层材料（项目单位填写）厚度mm （项目单位填写）11 铠装层材料镀锌钢带钢带厚度/钢丝直径mm（项目单位填写）（项目单位填写）钢带层数层 2钢带宽度mm （项目单位填写）12 外护套材料PVC/PE材料生产厂及牌号投标人提供颜色黑色/红色标称厚度t mm3.2 对应70截面3.4 对应95截面4.0 对应240截面4.0 对应300截面4.0 对应400截面5.0 对应1600截面最薄点厚度不小于mm 90%t13 电缆外径D mm （项目单位填写）表28.7/15kV电缆电气技术参数表序号项目单位标准参数值投标人保证值备注1 20℃时铜导体最大直流电阻Ω/km 0.268 对应70截面0.153 对应95截面表2（续）0.0754 对应240截面0.0601 对应300截面0.0470 对应400截面0.0113 对应1600截面2 20℃时铝导体最大直流电阻0.443 对应70截面0.253 对应95截面0.125 对应240截面0.100 对应300截面0.0778 对应400截面3 90℃时铜导体最大交流电阻Ω/km \对应70截面\对应95截面\对应240截面\对应300截面\对应400截面\对应1600截面4 90℃时铝导体最大交流电阻Ω/km \对应70截面\对应95截面\对应240截面\对应300截面\对应400截面5 导体允许短路电流（250 ℃）kA/5s \6 允许屏蔽短路电流kA/5s （项目单位填写）7 电缆电容值μF/km\8 电缆电感值μH/km\9 电缆长期允许载流量 A \10 导体温度℃90正常运行时最高允许温度250短路时最高允许温度11 局部放电（试验灵敏度10pC或更优，15kV下）pC 无可检测放电12雷电冲击试验（导体温度95℃～100℃下）kV/次±95/各1013 tanδ（导体温度95 ℃～100 ℃下）/ ≤8×10－414 导体屏蔽层老化前后90 ℃时电阻率Ω·m ≤100015 绝缘屏蔽层老化前后90 ℃时电阻率Ω·m ≤50016 出厂工频电压试验kV/min 30.5/5表2（续）17 安装后工频电压试验kV/min 15/5 15/518 电缆盘尺寸mm （项目单位填写）19 电缆敷设时的最小弯曲半径m 10D20 电缆运行时的最小弯曲半径m \21 电缆敷设时的最大牵引力N/mm270 铜芯，牵引头40 铝芯，牵引头22 电缆敷设时的最大侧压力N/m \23 电缆质量kg/m \24 电缆敷设时允许环境温度℃\25 电缆在正常使用条件下的寿命年≥3026 最大卤素含量（低毒电缆）mg/g\（采用阻燃电缆时填写）27 最大烟密度（低烟）\（采用阻燃电缆时填写）28 电缆阻燃级别\（采用阻燃电缆时填写）表3电缆非电气技术参数表序号项目单位标准参数值（投标人保证值）备注1 绝缘老化前抗张强度不小于MPa 12.5老化前断裂伸长率不小于% 200 老化后抗张强度变化率不超过% ±25 老化后断裂伸长率变化率不超过% ±25电缆段老化后抗张强度变化率不超过% ±25电缆段老化后断裂伸长率变化率不超过% ±25 绝缘收缩试验不大于% 4 热延伸负荷下伸长率不大于% 175冷却后永久伸长率不大于% 152 外护套PE PVC 老化前抗张强度不小于MPa 12.5 12.5老化前断裂伸长率不小于% 300 150老化后抗张强度不小于MPa / 12.5老化后断裂伸长率不小于% 300 150老化后抗张强度变化率不超过% / ±25老化后断裂伸长率变化率不超过% / ±25表3（续表）序号项目单位标准参数值（投标人保证值）备注电缆段老化后抗张强度变化率不超过% / ±25电缆段老化后断裂伸长率变化率不超过% / ±25 高温压力试验，压痕深度不大于% 50 50 热冲击试验/ 不开裂低温冲击试验/ 不开裂低温拉伸，断裂伸长率不小于% / 20 热失重，最大允许失重mg/cm2/ 1.5碳黑含量% 2.0～3.0/3 剥离力半导电屏蔽剥离力N 8～402 项目需求部分2.1 货物需求及供货范围一览表表4货物需求及供货范围一览表序号材料名称单位项目单位要求投标人响应备注型号规格数量型号规格数量1 10kV交联聚乙烯电缆kmZC-YJV22-8.7/15kV-3x4001.492 10kV交联聚乙烯电缆kmZC-YJV22-8.7/15kV-3x3000.353 10kV交联聚乙烯电缆kmZC-YJV22-8.7/15kV-3x1200.354 10kV交联聚乙烯电缆kmZC-YJV22-8.7/15kV-3x701.782.2必备的备品备件、专用工具和仪器仪表供货表表5必备的备品备件、专用工具和仪器仪表供货表序号名称单位项目单位要求投标人响应备注型号和规格数量型号和规格数量1234562.3投标人应提供的有关资料2.3.1 电缆的有关设计资料：1）电缆截面图及说明。
10KV线路金具技术规范书通用部分
河北宏顺电力器材科技有限公司河南配电网综合节能改造项目物资采购技术规范（金具卷）线路金具通用技术规范二〇一八年三月河北宏顺电力器材科技有限公司线路金具采购标准技术规范使用说明1. 物资采购标准是国家电网公司招标、采购的规范性文件，分为通用部分和专用部分。
通用部分用于收录对于产品生产、质量、技术服务、试验检验、监造，以及设计接口的一般规定和技术要求。
专用部分用于收录标准技术参数、组件材料配置要求、使用环境条件、产品预设方案及相关说明。
2. 项目单位在使用过程中，应根据工程需求，选择所需专用技术规范，并在招标文件中直接引用，原则上不能更改本规范中固化的技术参数。
确需修改的技术参数，须在招标文件中以差异表形式予以表现，并根据国家电网公司规定，加盖各单位或物资部公章，提交招标评审委员会确定。
3. 本标准通过招标文件的引用，成为招标文件的组成部分。
在招标文件中无特殊规定的技术要求和参数，以本标准中规定为准。
凡招标文件中载明的技术要求和参数，以招标文件为准。
1河北宏顺电力器材科技有限公司目次1总则 (5)1.1一般规定 (5)1.2投标人应提供的资格文件 (5)1.3工作范围和进度要求 (5)1.4技术资料、图纸和试验报告 (6)1.5标准和规范 (6)1.6必须提交的技术数据和信息 (7)2技术参数和性能要求 (8)2.1一般规定 (8)2.2通用技术要求 (8)2.3分类要求 (10)3试验 (16)3.1一般规定 (16)3.2抽样试验 (16)3.3型式试验 (17)3.4例行试验 (17)3.5 试验方法 (17)4工厂检验、监造及成品检验 (17)4.1厂检验及监造 (17)4.2成品检验 (17)5标识与包装、运输及交货 (18)5.1概述 (18)5.2标识与包装要求 (18)5.3装运及交货 (18)6技术服务 (19)附录A供货业绩表 (19)附录B工艺控制一览表 (19)附录C主要生产设备清单 (20)附录D主要试验设备清单 (20)附录E主要原材料产地清单 (20)附录F主要外协件产地清单 (20)附录G本工程人力资源配置表 (21)附录H产品清单 (21)2河北宏顺电力器材科技有限公司1总则1.1一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV台架变玻璃钢电缆桥架技术规范（10kV台架变桥架组合包/包7）（通用部分）中国南方电网有限责任公司2015年12月本规范对应的专用技术规范目录10kV台架变玻璃钢电缆桥架技术规范使用说明1. 本技术规范分为通用部分、专用部分。
2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3. 项目单位应按实际要求填写“项目需求部分”。
如确实需要改动相关技术条件，项目单位应填写专用部分“表3技术差异表”并加盖本单位公章，提交物资招标组织部门。
物资招标组织部门及时将“表3技术差异表”移交给技术标书审查会，技术标书审查会确认“表3技术差异表”内容的可行性并书面答复。
具体包括：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔等条件。
当发生需求变化时，需由技术规范组织编写部门组织的标书审查会审核通过后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
5. 投标人逐项响应技术规范专用部分中“1 项目需求部分”和“2 投标人响应部分”两部分相应内容。
填写“1 项目需求部分”时，应严格按“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标报价时还须严格按照铁件组合包装及送货要求，并将费用考虑进去。
投标人填写技术参数和性能要求时，如有偏差除填写“表 3 技术偏差表”外，必要时应提供相应试验报告。
目录1.总则 (1)2 .工作范围 (1)3.规范性引用文件 (2)4 ★使用条件 (2)4.1正常使用条件 (2)5.技术要求 (3)5.1基本参数 (3)5.2 结构和功能要求 (3)6.试验要求 (6)7.产品对环境的影响 (6)8.技术文件 (6)1.总则1.1 本招标技术规范适用于南方电网公司电网建设工程标准台架变项目采购的玻璃钢电缆桥架，它提出了玻璃钢电缆桥架的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本招标技术规范提出的是最低限度的技术要求。
凡本招标技术规范中未规定，但在相关的行业标准、国家标准或IEC标准中有规定的规范条文，卖方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 如果卖方没有以书面形式对本招标技术规范的条文提出异议，则意味着卖方提供的设备完全符合本招标技术规范的要求。
如有异议，不管是多么微小，都应在报价书中以“对招标技术规范的意见和同招标技术规范的差异”为标题的专门章节中加以详细描述。
1.4 本招标技术规范所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.5 本招标技术规范经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 本招标技术规范未尽事宜，由买、卖双方协商确定。
1.7 卖方在应标技术文件中应如实反映应标产品与本招标技术规范的技术差异。
如果卖方没有提出技术差异，而在执行合同的过程中，买方发现卖方提供的产品与其应标招标技术规范的条文存在差异，买方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。
1.8 卖方应在应标技术部分按本招标技术规范的要求如实详细的填写应标设备的标准配置表，并在应标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。
1.9 卖方应充分理解本招标技术规范并按本招标技术规范的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本招标技术规范的要求，则认为应标不严肃，在评标时将有不同程度的扣分。
1.10 标注“★”的条款为关键条款，作为评标时打分的重点参考。
2 .工作范围2.1范围和界限(1) 本标书适应于南方电网公司电网建设工程标准台架变玻璃钢电缆桥架及附件的设计、制造、装配、工厂试验、交付、现场安装和试验的指导、监督以及试运行工作。
(2) 现场安装和试验在卖方的技术指导和监督下由买方完成。
(3）本标书未说明，但又与设计、制造、装配、试验、运输、包装、保管、安装和运行维护有关的技术要求，按条款3所规定的有关标准执行。
2.2服务范围(1) 卖方应按本标书的要求提供全新的、合格的桥架附件。
(2) 卖方协助买方按标准检查安装质量，并提供备品、备件，做好销售服务工作。
3.规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB/T 1804-2000 一般公差未注公差的线性和角度尺寸的公差GB/T 2406-1993 塑料燃烧性能试验方法氧指数法GB/T 13384-1992 机电产品包装通用技术条件GB/T 18370-2001 玻璃纤维无捻粗纱布GB/T 2573-2008 玻璃纤维增强朔料老化性能试验方法GB/T 3857-2005 玻璃纤维增强固性朔料耐化学介质性能试验方法GB/T 1408.1-2006 绝缘材料电气强度试验方法第1部分工频下试验GB/T 1410-2006 固体绝缘材料体积电阻率和表面电阻率试验方法（egvIEC93:1980) GB/T 1447-2005 纤维增强朔料拉伸性能试验方法GB/T 1449-2005 纤维增强朔料弯曲性能试验方法GB/T 1451-2005 纤维增强朔料筒支梁式冲击韧性试验方法JG/T 185-2006 玻璃纤维增强塑料(玻璃钢)门4 ★使用条件4.1正常使用条件本规范所规定的铁附件，应能在下列环境条件使用：4.1.1海拔高度：≤2500m4.1.2最高环境温度：+45ºC4.1.3最低环境温度：-25ºC4.1.4年平均气温：20ºC4.1.5最大日温差：30ºC4.1.6日照强度: 0.1W/cm2(风速0.5m/s,大跨越采用0.6m/s)4.1.7覆冰厚度：0～30mm4.1.8最大设计风速：35m/s（离地面10m 高处15 年一遇、10 分钟平均最大值）4.1.9环境相对湿度：日平均值：95%月平均值：90%4.1.10污秽等级：Ⅰ～Ⅳ级4.1.11最大年降雨量2400mm最大日降雨量375mm4.1.12雷暴日：110 日/年4.1.13地震烈度：Ⅷ度4.1.14安装环境：户外露天安装凡不满以上使用条件之外的特殊条件，如环境温度、海拔、污秽等级等应在订货时说明。
5.技术要求5.1基本参数5.1.1电压等级:≥1KV5.1.2名称、型号5.1.2.1 Ⅰ型台架变玻璃钢电缆桥架：含工字直线桥架、90°角桥架、桥架三通、桥架连接板及配套附件5.1.2.2 Ⅱ型台架变玻璃钢电缆桥架：含工字直线桥架、90°角桥架、桥架三通、桥架连接板及配套附件5.1.3 桥架颜色：国际通用色标号RAL7035。
5.1.4适用导线型号:70、120、185、2405.2 结构和功能要求5.2.1 桥架应按经规定程序批准的图样及技术文件制造，并符合本标准要求。
5.2.2 桥架外部形平整、光滑、无龟裂，内部不应有锐边。
5.2.3 制造精度5.2.3.2 桥架的宽度偏差为±4mm。
5.2.3.3 其余尺寸偏差按GB/T1804-v。
5.2.4 平面度、垂直度：桥架表面平面度允差为每米不大于±5mm，端面切口垂直度不大于1/1000。
5.2.5 材料难燃性：氧指数不小于32%。
5.2.6 适用特性5.2.6.1 耐油性：电缆油浸泡30天，无异常变化。
5.2.6.2 耐水性：123°C±2°C的蒸馏水14天，无异常变化。
5.2.6.3 耐酸性：20%硫酸溶液浸泡15天，24h无异常变化。
5.2.6.4 低温性能：桥架在－40℃±5℃低温下，24h无异常变化。
5.2.6.5 高温性能：桥架在70℃±5℃高温下，24h无异常变化。
5.2.7 正常使用条件5.2.7.1 安装地点的海拔高度不超过2500米。
5.2.7.2 可安装在下列不同气候环境中，见表1.表1 不同气候环境等级参数5.2.8 外观桥架其外表面应平整、光滑、无划痕、缺料、裂纹、色调不一致、斑迹等缺陷。
锯、切、冲口断面及连接孔断面不得有分层毛刺。
5.2.9规格尺寸偏差5.2.9.1 桥架的长度偏差每米±2.0mm.5.2.10 连接5.2.10.1 采用连接片连接，桥架每端各4个连接孔。
5.2.10.2 紧固件要求采用不锈钢材料或合金材质。
5.2.10.3 产品在低于15℃气温条件下安装时，需按每段桥架保留1～2mm间隙。
5.2.11 玻璃钢桥架具有可靠的绝缘性能，其电气性能指标如表2.表2 电气性能指标5.2.12 耐水性及腐蚀性能，其性能指标如表3.表 3 耐水性及耐腐蚀性能5.2.13 桥架的耐火等级为N3级。
其阻燃性能符合设计要求。
5.2.14 电缆桥架承受负载，其性能指标如表4表4 电缆桥架负荷表5.2.15 火焰蔓延应符合表5的规定。
表5 火焰蔓延要求6.试验要求6.1 抗老化试验氙灯老化试验: 参数选择与设定参照GB934421988《塑料氙灯光源曝露试验方法》进行，氙灯辐射强度为1000±200W/m2 (照射12h、停照12h )，试验箱环境温度40℃，黑板温度63℃，相对湿度65% ，淋水周期18min/102min(淋水时间/非淋水时间)，试样悬挂在平行于氙灯管旋转的试样架上。
氙灯老化1800h后玻璃钢的弯曲强度保留率90%, 剪切强度保留率50%。
6.2 外观目视检查。
6.3 尺寸测量GB/T 1804-2000 一般公差未注公差的线性和角度尺寸的公差6.3.1 壁厚及极限偏差按GB/T 8806—1988规定测量，并计算壁厚极限偏差。
6.3.2 端口要求：端面切口垂直度不大于1/1000。
7.产品对环境的影响7.1坚持以资源节约型和环境友好型的原则，同时应考虑降低投资成本和提高运行经济性。
7.2推广采用高可靠性、小型化和节能型材料。
7.3优先选用损耗低的产品。
8.技术文件8.1制造厂厂名、商标、厂址、电话；8.2生产日期、出厂日期；8.3执行标准8.4产品品种、规格、荷载级别；8.5原材料生产厂家、商标、合格证、检验报告；8.6外观及尺寸偏差检验报告；8.7力学性能检验报告；8.8制造厂技术检验部门签章；8.9提供设计变更及材料代用部分图纸说明与差异说明；8.10提供抗老化实验报告（户外环境）8.11产品说明书。
