海淀区2021届初三第一学期期末考试物理试题及答案
2022-2023学年北京海淀区九年级(上)期末物理试题及参考答案
2022-2023学年北京市海淀区九年级（上）期末物理试卷一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。
共30分，每小题2分）1．（2分）国际单位制中，电功率的单位是（ ）A．伏特（V）B．安培（A）C．瓦特（W）D．焦耳（J）2．（2分）如图所示的用电器中，主要是利用电流热效应工作的是（ ）A．抽油烟机B．电熨斗C．台式电风扇D．笔记本电脑3．（2分）如图所示的四种做法中，符合安全用电要求的是（ ）A．继续使用绝缘皮破损的导线B．用沾了水的手触摸电灯开关C．用湿毛巾擦拭正在发光的灯泡D．用绝缘棒挑开通电的裸导线4．（2分）我国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也”，如图甲所示，这个发现比西方早400多年。
进一步研究表明，地球周围地磁场的分布示意如图乙所示。
关于地磁场，下列说法正确的是（ ）A．地磁场的S极在地理南极附近B．地磁场的N、S极与地理南、北极完全重合C．北京地区的地磁场方向由北向南D．描述地球周围磁场的磁感线，从地理南极附近出发经地球外部回到地理北极附近5．（2分）如图所示的用电器中，正常工作时消耗的功率可能大于1000W的是（ ）A．台灯B．计算器C．电暖器D．电热驱蚊器6．（2分）关于试电笔的用途和使用方法，下列说法正确的是（ ）A．试电笔可以用来检测物体所带电荷的种类B．试电笔可以用来辨别家庭电路的零线和火线C．使用试电笔时人手可以接触金属笔尖D．如图所示为正确使用螺丝刀式试电笔的方法7．（2分）如图所示是探究“通电直导线周围是否存在磁场”实验装置的一部分，置于水平桌面上静止的小磁针上方有一根与之平行的直导线。
当直导线中通过如图所示的电流时，小磁针发生偏转。
下列说法正确的是（ ）A．首次通过本实验发现电、磁间有联系的科学家是焦耳B．小磁针用于检验通电直导线周围是否存在磁场C．只改变直导线中的电流方向，小磁针偏转方向与如图所示相同D．只改变直导线中的电流大小，小磁针偏转方向与如图所示相反8．（2分）某家庭电路简化后如图所示，该电路连接均正确，由该电路可知（ ）A．a线是零线，b线是火线B．电能表是测量用电器总功率的仪表C．接入电路后的电视机和台灯是并联的D．控制灯泡的开关可以和灯泡互换位置9．（2分）小海家厨房的电饭锅、电饼铛正在工作，当他再将电水壶插头插入插座时，空气开关立刻“跳闸”切断电路。
2021-2022九年级第一学期期末物理试卷(及答案)
2021-2022 学年第一学期期末学业质量检测九年级物理试卷（卷Ⅰ）考生注意：1.本试卷满分 100 分，考试时间为 90 分钟；2.答题一律用黑、蓝色钢笔或圆珠笔3.请将试卷答案答在答题卡上一、选择题：（本大题共 15 小题，1--12 题为单选题每小题 3 分，13--15 小题为多选题，每小题 3 分，漏选得 2 分，多选、错选不得分，共 45 分。
）1．有关分子热运动及热现象，下列说法正确的是（）A．扩散现象只能发生在固体和液体中B．分子间存在相互作用的引力和斥力C．0℃的冰块没有内能D．扫地时尘土飞扬，说明分子不停地做无规则运动答案：B2．小明根据下表提供的几种物质的比热容得出以下四个结论，其中正确的是（）几种物质的比热容[J/（kg•℃）]水4.2×103冰2.1×103酒精2.4×103沙石0.92×103煤油2.1×103铝0.88×103水银0.14×103铜0.39×103A．一杯水比一桶煤油的比热容小B．液体的比热容一定比固体的比热容大C．质量相等的水和煤油吸收相同的热量，煤油升高的温度更多D．比热容是物质自身的性质之一，只和物质的种类有关答案：C3．下列物品中，在通常情况下都是导体的是（）A．玻璃棒、橡胶棒、油B．铅笔芯、硬币、铜丝C．金属勺、塑料尺、空气D．陶瓷碗、人体、塑料答案：B4．以下描述中的“发热”现象，其改变内能的方式与其他三个不同的是：（）A.锯木头锯条发热B.铁丝反复弯折后发热C.阳光下路面发热D.搓手时手掌发热答案：C5.如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则灯L1和L2两端的电压分别为（）A．6V 1.5V B．7.5V 1.5V C．1.5V 7.5V D．1.5V 6V答案：A6．关于家庭电路和安全用电，下列说法正确的是（）A．使用试电笔时手不能接触笔尾金属体B．家庭电路中电流过大的原因一定是家庭电路中某处发生了短路C．发生触电事故时，首先要切断电源再进行施救D．保险丝烧断后应换一根铜丝来代替答案：C7. 有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。
初中物理 北京市海淀区九年级上学期期末考试考试卷 考试题及答案.docx
xx学校xx学年xx学期xx试卷姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题（每空xx 分，共xx分）试题1:在国际单位制中，电功的单位是 A．安培（A） B．伏特（V） C．欧姆（W） D．焦耳（J）试题2:如图1所示，要使开关S闭合后小灯泡能够发光，在金属夹A、B间应接入下列物品中的A．橡皮 B．钢直尺 C．塑料尺 D．干燥的小木棍试题3:图2所示的家用电器中，利用电流热效应工作的是A．电风扇B．电水壶C．电冰箱D．笔记本电脑评卷人得分试题4:下列做法中符合安全用电原则的是A．电暖气工作时，通过地线将其金属外壳接地B．人站在地上用手触摸裸露的火线C．在高压线附近放风筝D．用湿布擦正在工作的灯具试题5:图3所示的实例中，不属于电磁铁应用的是A．电磁起重机B．电磁阀控制车门C．电铃D．指南针试题6:小明家的电路简化后如图4所示，观察该电路，下列说法中正确的是A．电视和台灯是并联的 B．开关和灯泡是并联的C．各个小彩灯之间是并联的D．不插用电器时，插座处火线和零线是连通的试题7:分析图5所示的用电器铭牌，各用电器在正常工作时，相同时间内消耗电能最多的是试题8:下列说法中正确的是A．电流做功的过程就是电能转化为内能的过程B．电功率是表示电流做功快慢的物理量C．用电器的电功率越大，做功就越多D．用电器的额定功率越大，消耗的电能就越多试题9:图6所示电路中，电源两端电压保持不变，开关 S闭合后与闭合前相比较，下列说法中正确的是A．电压表的示数变大 B．电流表的示数不变C．电路中的总电阻变小D．电路消耗的总功率变小试题10:图7所示电路中，电源两端电压保持不变。
开关S闭合后，灯L1、L2都发光。
一段时间后，灯L1突然不亮，同时灯L2变得更亮，电流表的示数变大。
产生这一现象可能是由于A．灯L1被短路 B．灯L1断路C．灯L2被短路D．灯L2断路试题11:图8所示电路中，电源两端电压保持不变，在电路中M、N两点间接入一只标有“2.5V 0.75W”的小灯泡L1，闭合开关S，调节滑动变阻器滑片，使L1恰好正常发光。

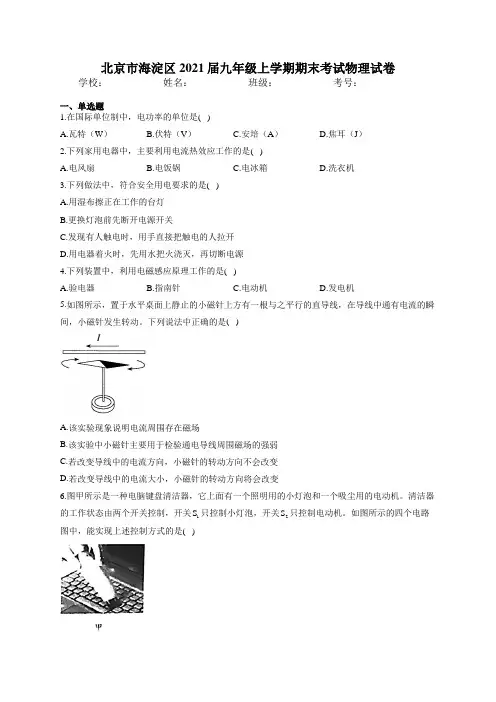

北京市海淀区2021届九年级上学期期末考试物理试卷
北京市海淀区2021届九年级上学期期末考试物理试卷学校：___________姓名：___________班级：___________考号：___________一、单选题1.在国际单位制中，电功率的单位是( ) A.瓦特（W ）B.伏特（V ）C.安培（A ）D.焦耳（J ）2.下列家用电器中，主要利用电流热效应工作的是( ) A.电风扇B.电饭锅C.电冰箱D.洗衣机3.下列做法中，符合安全用电要求的是( ) A.用湿布擦正在工作的台灯 B.更换灯泡前先断开电源开关C.发现有人触电时，用手直接把触电的人拉开D.用电器着火时，先用水把火浇灭，再切断电源 4.下列装置中，利用电磁感应原理工作的是( ) A.验电器B.指南针C.电动机D.发电机5.如图所示，置于水平桌面上静止的小磁针上方有一根与之平行的直导线，在导线中通有电流的瞬间，小磁针发生转动。
下列说法中正确的是( )A.该实验现象说明电流周围存在磁场B.该实验中小磁针主要用于检验通电导线周围磁场的强弱C.若改变导线中的电流方向，小磁针的转动方向不会改变D.若改变导线中的电流大小，小磁针的转动方向将会改变6.图甲所示是一种电脑键盘清洁器，它上面有一个照明用的小灯泡和一个吸尘用的电动机。
清洁器的工作状态由两个开关控制，开关1S 只控制小灯泡，开关2S 只控制电动机。
如图所示的四个电路图中，能实现上述控制方式的是( )A. B.C. D.7.关于电流、电压和电阻,下列说法中正确的是( )A.导体两端的电压为零时,导体的电阻也为零B.导体的电阻由它两端的电压和通过它的电流决定C.通过导体的电流一定时,导体的电阻跟它两端的电压成正比D.导体两端的电压一定时,通过导体的电流跟它的电阻成反比8.关于电功率，下列说法中正确的是( )A.通过导体的电流做功越少，电功率越小B.用电器消耗电能越多，电功率越大C.用电器消耗电能越快，电功率越大D.用电器的额定电功率越大，消耗电能就越多9.如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是( )A.a线是零线，b线是火线B.开关是串接在火线与灯泡L之间的C.电能表是测量家庭电路中用电器总功率的仪表D.台灯与电视机接入电路时，是串联关系10.如图所示，电源两端电压保持不变，R为定值电阻，R为磁敏电阻，该磁敏电阻在常温下的阻值随外加磁场的增强而变小。
海淀区初三年级第一学期期末学业水平调研物理试卷解析及答案
海淀区初三年级第一学期期末学业水平调研物理试卷解析及答案一、单项选择题（共30分，每小题2分）1、【答案】C解析：电功的单位是焦耳（J）2、【答案】A解析：电流的热效应是电流经过导体时要产生热量，本题为“利用”电流的热效应工作的用电器，即我们要利用用电器的制热功能，此类用电器包括：电暖器、电饭锅、电热毯等，但要注意电磁炉、微波炉工作时也可以制热但并不是利用电流的热效应。
3、【答案】C解析：安全用电原则：不接触低压带电体，不靠近高压带电体。
在发生触电事故时，要先切断电源。
4、【答案】D解析：家庭电路用电器连接原则：各用电器之间应该独立工作，所以各用电器之间要并联，且火线相当于电源正极，零线相当于电源负极，所以用电器的一端要连接到火线上，另一端要连接到零线上，为了避免发生触电，控制用电器的开关要连接在火线端。
5、【答案】A解析：磁体与磁体间、磁体与通电导线间以及通电导线与通电导线间相互作用力是非接触力，是通过磁场发生的。
磁体的磁性只与磁体本身有关，是一种性质。
磁极间相互作用力表现为：同名磁极相互排斥，异名磁极相互吸引。
6、【答案】A解析：电功表示电流做功的多少，电功率定义为单位时间电流做功的多少，即电流做功的快慢。
通电时间一定时，电流通过用电器做的功越多，电功率就越大。
额定功率大的用电器，实际电功率不一定大，实际功率只与实际电压有关。
7、【答案】B解析：磁铁磁性强的位置被称为磁极，除两极外，磁体其他部分也具有磁性，只是磁性较弱。
电铃实际上是电磁铁，通电流时电磁铁有磁性，吸引铁锤，敲击铃面，发出声音，所以电铃的工作原理是电流的磁效应。
磁体可以吸引磁性材料，但金属不一定是磁性材料，比如铝，钨等金属不易被磁化，属于非磁性材料，不能被磁体吸引。
电动机工作原理：通电导体在磁场中受到力的作用，要求实验仪器中有电源，导体中才能有电流，导体在磁场中才能运动。
8、【答案】A解析：金属外壳用电器，其外壳容易带电，存在安全隐患，所以需要将其外壳与大地连接，将电荷导入大地。
2021-2022学年度九年级物理第一学期期末考试卷(含答案)
24.（6分）为测量电阻Rx的阻值，老师提供了以下器材：待测电阻Rx、已知阻值的定值电阻R0一个、电压不变但电压值未知的电源一个、电流表一只、开关两个、导线若干。从中选择器材按下述要求完成实验。（可重组电路）
（1）画出电路原理图；（2）写出实验步骤；
（3）利用测得数据写出待测电阻Rx的数学表达式。（用已知量和测量量表示）
25.（6分）AB和CD是完全相同的两条带有绝缘皮的导线，它们并行地埋设在甲、乙两地之间，如图20所示（假设AB和CD导线单位长度的阻值为r）。由于深埋地下，当两导线上发生断路、两导线之间发生短路及发生漏电现象（即相当于两根导线之间在漏电处接入一个未知电阻）时，故障位置不容易被观察到。为了判断故障的类型和位置，维修人员通常在导线的左右两侧安装检测电路，在左侧安装检测电路，其中已知电阻R0为保护电阻，右侧加装电压表V2，如图21所示。
解：由题意可知，滑片P滑至b点时电压表示数即为电源电压为3V；
由图像可知：
当滑片滑至a点时电路总电阻
则变阻器最大值R2为
其他答案正确亦给全分
23．（6分）每空2分
（1）吸引大头针的数量
（2）a、b；
（3）b、c
24．（6分）
（1）电路图如图答2（3分）
（2）实验步骤（2分）
①按照电路图连接电路；
②闭合开关S1、S2，电流表的示数为I
为了检验上述猜想是否正确，小丽所在实验小组通过交流与合作设计了以下实验方案。用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕制若干圈，制成简单的电磁铁。如图19所示的a、b、c、d为实验中观察到的四种情况。根据小丽的猜想和实验，完成下面填空：
（1）实验中是通过电磁铁判定其磁性强弱的；
2024届北京市海淀区名校九年级物理第一学期期末考试试题含解析
2024届北京市海淀区名校九年级物理第一学期期末考试试题注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。
回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）1．某同学用50N的力将重10N的足球踢出去15m远，该同学对足球做的功是A．750J B．150JC．没有做功D．无法确定做功多少2．如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是A．通电螺线管仍保持静止不动B．通电螺线管能在任意位置静止C．通电螺线管转动，直至B端指向南，A端指向北D．通电螺线管转动，直至A端指向南，B端指向北3．以下各单位中不是电功率单位的是（）．A．kWh B．J/s C．W D．V A4．下列现象中属于扩散现象的是A．乡村里炊烟袅袅升起B．花园里花香四溢C．风起时花粉在花朵间传播D．冬日里雪花漫天飞舞5．下面的几个例子中，哪一个例子里有内能转化为机械能的过程（）A．热水加入冷水中B．放爆竹，爆竹腾空飞起C．冬天，人在户外晒太阳D．用电饭煲煮饭6．如图是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。
当酒精浓度为0时，R2=60Ω，此时电压表示数为2V。
以下说法错误的是A．若酒精气体浓度越大，电压表和电流表示数都越大B．定值电阻R1的阻值为20ΩC．酒精浓度为0时，电路消耗的总功率为0.6WD．若电流表示数达到0.2A时，表示酒驾，此时R2消耗的电功率为0.8W7．下列说法不正确的是A．0℃的物体没有内能B．一个物体内能增加了，可能是吸收了热量C．物体具有内能，也可以同时具有机械能D．水和酒精混合后总体积变小，说明分子间存在间隙8．如图甲所示，R1的阻值是20 Ω．滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是( )A．0.45 W B．0.50 W C．0.80 W D．0.90 W9．传统的燃油汽车能量的利用率很低。
(汇总3份试卷)2021年北京市九年级上学期期末学业水平测试物理试题
初三上学期期末物理试卷一、选择题1．在探究“杠杆平衡条件“实验中，杠杆在力F 作用下水平平衡，如图所示，现将弹簧测力计绕B 点从a 位置转动到b 位置过程中，杠杆始终保持水平平衡，则拉力F 与其力臂的乘积变化情况是（ ）A ．一直变小B ．一直变大C ．一直不变D ．先变小后变大【答案】C 【详解】将测力计绕B 点从a 位置转动到b 位置过程中，钩码的重力不变，其力臂OA 不变，即阻力与阻力臂的乘积不变；由于杠杆始终保持水平平衡，所以根据杠杆的平衡条件1122Fl F l可知，拉力F 与其力臂的乘积也是不变的．【点睛】重点是杠杆平衡条件的应用，要理解当力与杠杆垂直时，力臂是最长的，倾斜后力臂会变短，正是由于杠杆保持平衡，所以力臂减小的同时，拉力要增大．2．下列情况中不属于防止电热危害的是 （ ）A ．电视机的后盖有许多孔B ．电动机外壳有许多散热片C ．电脑机箱内有小风扇D ．家电长时间停用，隔一段时间应通电一次【答案】D【详解】本题考查电热的危害的防止，电视机的后盖上有小孔、电动机外壳上有散热片、电脑机箱内有小风扇都是为了散热，确保用电器正常工作．A 、电视机的机壳上有许多小孔是为把各电器元件产生的热量及时散失掉．不符合题意．B 、过多的热量会影响计算机的正常工作，机箱内有风扇，这都是为了散失热量．不符合题意．C 、电流通过电机产生的热量是有害的，有许多散热片可以用来散热．不符合题意．D 、家电长时间停用，隔一段时间应通电一次防止家电受潮，再次使用时被损坏．符合题意．故选D ． 3．下列事例中，人对物体做功的是A ．物理老师提着实验器材爬上二楼教室B ．运动员举着杠铃原地不动C ．背着书包的中学生在水平路面上匀速行走D ．被运动员踢出去的足球在草地上滚动的过程中【答案】A【详解】A．老师提着实验器给了器材一个向上的力，爬上二楼教室的过程中又使器材在向上的力方向上移动了距离，故老师对器材做了功，符合题意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
海淀区2020-2021学年第一学期期末考试初三物理试卷2021.1学校_______________姓名___________准考证号________________注意事项 1.本调研卷工8页，满分100分，考试时间90分钟。
2.在调研卷和答题纸上准确填写学校名称、姓名和准考证号。
3.调研卷答案一律填涂或书写在答题纸上，在调研卷上作答无效。
4.在答题纸上，选择题用2B 铅笔作答，其他题用黑色字迹签字笔作答。
1.在国际单位制中，电功率的单位是（）A.伏特（V ） B.安培（A ） C.焦耳（J ） D.瓦持 （W ）2.下列家用电器中，主要利用电流热效应工作的是（）A.电风扇 B.电饭锅 C.电冰箱 D.洗衣机3. 下列做法中，符合安全用电要求的是（）A.用湿布擦正在工作的台灯B. 更换灯泡前先断开电源开关C.发现有人触电时，用手直接把触电的人拉开D.用电器着火时，先用水把火浇灭，再切断电源4.下列装置中，利用电磁感应原理工作的是（）A. 验电器 B.指南针 C. 电动机 D.发电机5.如图1所示，置于水平桌面上静止的小磁针上方有一根与之平行的直导线，在导线中通有电流的瞬间，小磁针发生转动。
下列说法中正确的是（ ）A.该实验现象说明电流周围存在磁场B.该实验中小磁针主要用于检验通电导线周围磁场的强弱C.若改变导线中的电流方向，小磁针的转动方向不会改变D.若改变导线中的电流太小，小磁针的转动方向将会改变6.图2甲所示是一种电脑键盘清洁器，它上面有一个照明用的小灯泡和一个吸尘用的电动机。
清洁器的工作状态由两个开关控制，开关S1只控制小灯泡，开关S2只控制电动机。
图2乙所示的四个电路图中，能实现上述控制方式的是（）7.关于电流、电压和电阻，下列说法中正确的是（）A.导体两端的电压为零时，导体的电阻也为零B.导体的电阻由它两端的电压和通过它的电流决定C.通过导体的电流一定时，导体的电阻跟它两端的电压成正比D.导体两端的电压一定时，通过导体的电流跟它的电阻成反比8.关于电功率，下列说法中正确的是（）A.通过导体的电流做功越少，电功率越小B.用电器消耗电能越多，电功率越大C.用电器消耗电能越快，电功率越大D.用电器的额定电功率越大，消耗电能就越多9.图3所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（）A.a线是零线，h线是火线B.开关是串接在火线与灯泡L之间的C.电能表是测量家庭电路中用电器总功率的仪表D.台灯与电视机接入电路时，是串联关系10.如图4所示，电源两端电压保持不变，R0为定值电阻，R为磁敏电阻，该磁敏电阻在常温下的阻值随外加磁场的增强而变小。
闭合开关S后，当磁敏电阻R附近的磁场增强时，下列判断中正确的是（）A.通过电阻R的电流不变B.电阻R两端的电压增大C.通过电阻R0的电流增大D.电阻R0两端的电压减小11.《事林广记》中记载了"指南龟"（如图5所示）的制法：先以木刻龟，在龟体上沿首尾方向开一洞，放入条形磁石，以黄蜡填满，在龟尾部敲入一铁针与磁石一段相连。
将木龟支于竹针之上，使木龟转动，静止后，针指南。
关于“指南龟”，下列说法中正确的是（）A.磁石靠近龟尾一端为磁石的北极B.铁针指向的是地理的北极附近C.铁针指向的是地磁的南极D.“指南龟”能指南是因为其受到地磁场的作用12.图6甲所示为某品牌的液体加热器，在此加热器底部贴有一铭牌如图6乙所示。
下列说法中正确的是（）A.1度电可供它正常工作0.8hB.它正常工作时，通过的电流大于5AC.它正常工作时，其功率为800WD.它接在电压为110V的电源上工作时，其功率为400W13.小希按照图7所示电路进行实验，闭合开关S后发现小灯泡L不发光。
他猜测电路中某处可能发生断路故障，于是用一只电压表查找故障的位置，测查记录如下表所示。
若电路中只有一处发生断路故障，则断路的位置是（）A. a、b之间B.b、c之间C. c、d之间D.d、e之间14.把阻值为6Ω的定值电阻R和标有"20Ω 1A"的滑动变阻器R连接在电源两端电压恒为4.5V的电路中，如图8所示。
电流表和电压表选择的量程分别为"0~0.6A"和"0~3V"。
在保证电路安全的情况下，下列说法中正确的是（）A.电路中的最大电流为0.6AB.定值电阻R0的实际功率的最大值为1.5WC.电路的总功率的最大值为2.7WD.滑动变阻器接入电路的最小阻值为1.5Ω15.图9甲是小灯泡L和电阻R的I-U图像。
将小灯泡L和电阻R接入图9乙所示的电路中，只闭合S1时，电流表的示数为0.5A。
电源两端电压保持不变，下列说法中正确的是（）A.只闭合S1时，小灯泡L的电阻为2ΩB.只闭合S1时，小灯泡L的功率为8WC.再闭合S2后，电路总功率的增加量为2.8WD.再闭合S2后，1min 内电阻R产生的热量为48J二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。
共10分，每小题 2 分。
每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）16.关于家庭电路，下列说法中正确的是A. 我国家庭电路的电压是220VB.家庭电路中空气开关"跳闸"，一定是短路造成的C.当家庭电路中多开一盏灯照明时，干路中的电流将变大D.家庭电路中总电流过大，一是电路中用电器的实际功率过大引起的17.以用细线将两根钢棒甲、乙分别悬挂起来，再用条形磁铁的同一端分别靠近两根钢棒时，磁铁与甲钢棒相互排斥。
磁铁与乙钢棒相互吸引，如图10所示。
由此现象可知两钢棒在磁铁靠近前的磁性情况是A.甲钢棒可能无磁性B.甲钢棒肯定有磁性C.乙钢棒肯定有磁性D乙钢棒可能无磁性18.关于研究磁场的方法和磁场的描述，下列说法中正确的是A.磁感线是磁体周围空间实际存在的曲线B.用磁感线可以形象地描述磁场的分布情况C.用能自由转动的小磁针可以判断磁场中某点的磁场方向D.在磁体周围撒铁屑可以判断该磁体周围的磁场方向19.如图11甲所示，钕铁硼磁铁吸引在干电池的负极上，一根铜导线中间对折后将折点位置放在电池的正极上，两侧的导线弯折成线框状，导线两端与钕铁硬磁铁侧面接触，可看到异效框绕着电池旋转。
导线框能转动的原因，与图11乙所示实验中产生现象的原因相同的是20.如图12所示，L1，灯上标有“6v 3.6w”，L2灯上的标识中部分文字模，糊，只能看清"6V"。
只闭合开关S3时，灯L2的功率为1.6W;只闭合开关S1和S2时，灯L1和L2都正激发光。
不考虑灯丝随电阻随温度的变化，下列说法中正确的是A 只闭合S3时，L1和L2两灯串联B L1和L2两灯的灯丝阻值之比是2∶1C只闭合S3时与只闭合S1和S2时，电路消耗的总功率之比是2：9D正闭合S3时与只闭合S1和S2时，通过L1灯的电流之比是4∶9三、实验解答题（共48分，21、22、25、27题各2分，23、28、29、30题各6分，24题5分，26题8 分，31题3分）21.图13 所示电能表的示数为___度22.用试电笔可以辨别家庭电路中的火线与零线，图14中手拿试电笔方法正确的是___图（选填"甲"或"乙"）23.某同学用图15 所示的装置研究通电螺线管外部的磁场。
（1）闭合开关后，螺线管A端的磁极为___极（2）小磁针静止后其右端为___级（3）当电源的正负极对调后再闭合开关，发现小磁针的N极、S极的指向也对调，由此可知通电螺线管外部磁场的方向与螺线管中___的方向有关。
24.小岩用“伏安法”测量定值电阻R的阻值，在实验桌上连接了部分实验电路，如图16甲所示。
（1）请用笔画线表示导线，将图16甲所示的实物图连接完整。
（2）闭合开关S前，应把图16甲中滑动变阻器的滑片P置于_________端。
（3）闭合开关S后，调节滑动变阻器的滑片P至某位置，观察到电压表和电流表的示数分别如图16乙、丙所示，则电压表的示数为_____V，电流表的示数为____A。
这个待测电阻R的阻值为___Ω。
25.某研究小组在学习有关磁体知识的过程中，将一块磁体吸附在水平的铁棒上，如图17甲所示；然后用蜡烛对磁体加热，如图17乙所示；加热一段时间后，磁体掉落，如图17丙所示。
请根据以上现象，提出一个可探究的科学问题：___________________________26.实验桌上有两个相同的烧瓶，烧瓶内密封着质量、初温均相同的煤油，A、B两支温度计完全相同，瓶内还分别装有阻值不同的电阻丝R1和R2（R1>R2）。
（1）小亮将两个烧瓶按图18甲所示的方式连入电压保持不变的电源两端进行实验。
①小亮探究的是电流产生的热量跟______的关系。
②实验中，电流产生的热量无法直接测量，而是利用温度计示数的变化量来反映，这是采用了转换测量物理量的研究方法。
在下列实例中，同样采用了此种方法的是_____________。
A.借助电动机提升重物的高度反映电流做功的多少B.借助水压学习电压C.研究电流与电阻的关系时，保持电阻两端电压一定③闭合开关，通电一段时间后，图18甲中温度升高较多的是__________温度计。
（2）小亮想将两个烧瓶按照图18乙的方式连入同一个电源两端，探究“电流产生的热量与电流大小的关系”。
他的实验方案中存在的问题是___________________________27.图19是研究电磁铁磁性强弱的实验装置，其中E是电磁铁。
闭合开关S后，发现电磁铁吸引起少量大头针。
为了让电磁铁能吸引起更多的大头针，只利用图中的器材，可以采取的操作方法是________________________。
（写出一种方法即可）。
28.图20是小明探究产生感应电流条件的实验装置。
请完成下列问题：（1）小明在使导体棒运动的过程中，发现灵敏电流计指针偏转的角度比其他同学实验中指针偏转的角度小，即产生的感应电流较小。
请你依据这一现象，猜想产生的感应电流较小的可能原因_______________（写出一条即可）（2）写出检验你的猜想的方法：___________________________。
（3）将上述实验装置中的灵敏电流计换成适当的电源，在导体棒静止的情况下，闭合开关后可观察到的现象是___________________________。
29.用图21所示的电路来测量额定电压为2.5V的小灯泡L的额定功率，其中R0是阻值已知的的定值电阻，R是滑动变阻器。
请根据实验电路图补充完成下面的主要测量步骤：（1）只闭合开关S和S1，调节滑动变阻器的滑片的位置，使____________并记录电压表的示数为U1；（2）只闭合开关S和开关____，保持滑动变阻器接入电路的阻值不变，记录电压表的示数为U2；（3）小灯泡L的额定功率P=_______（用已知量和所测物理量的字母表示）30.实验桌上有满足实验要求的电源、滑动变阻器、开关各1个，已调零的电压表和电流表各1块，阻值已知且不同的定值电阻6个，导线若干。
