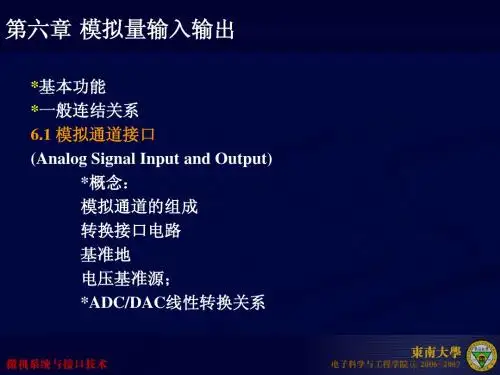

第六章模拟量输入输出与数据采集卡
第六章 模拟量输入输出与数据采集ppt资料
(三) 接口实例
D7
D6
D5
D4
D3
D2
D1
D0
74LS04
IOW
AEN A9 A8 A7
+5V
IOR 74LS138
74LS30 G1
A6 A5 A4
G2B Y0 G2A Y1
A3
A2 C
A1 B
A0 A
10k 150p
DB7CLKR CLKIN
乘法 DAC
IOUT1
DI1
D
Q
D
Q
Rfb
DI0
D LE Q
D LE Q
A GND
ILE
LE=“1”Q跟随D
LE=“0”数据锁存
CS WR1
WR2
XFER
DAC0832功能图
第五页，编辑于星期五：十四点 二十三分。
▪ 数据输入信号DI0 ~DI7 ▪ 控制信号
ILE 、 CS 、WR1有效使数据进入输入寄存器。
D I0
+5V
ILE
CS XFER
W R1 W R2
图 CPU与DAC0832的接口
第十六页，编辑于星期五：十四点 二十三分。
二、模数转换ADC
(一) 常用ADC类型
1、V-F变换器、准ADC、串行输出（单积分式）。 2、双积分式ADC(双斜式，积分比较式）
精度高，抗干扰能力强，价格低，速度慢。
3、逐次逼近式ADC 精度高，速度较快，电路复杂，价高。
22 21
D6 D5
20 19
D4 D0
18 17
V re f(-) D2
16 15
《模拟量的输入输出》课件
电压输出型设备可以将电 信号转换为电压模拟信号 ，常用于电压源的输出。
电流输出型设备可以将电 信号转换为电流模拟信号 ，常用于需要恒流源的场 合。
电阻输出型设备可以将电 信号转换为电阻模拟信号 ，常用于需要调节阻值的 场合。
模拟量输出的电路设计
放大电路可以将微弱的电信 号放大到足够的幅度，以满
足输出要求。
模拟量输出的电路设计需要 考虑信号的放大、滤波、隔
离和保护等方面。
01
02
03
滤波电路可以去除信号中的 噪声和干扰，提高信号的纯
净度。
隔离电路可以避免不同电路 之间的相互干扰，保护电路
的安全运行。
04
05
保护电路可以防止电路过载 、过流和过压等异常情况对
电路的损害。
04
模拟量输入输出转换
模拟量输入输出转换的原理
将物理量转换为模拟量信号的装置。
模拟量与数字量的区别
01 数字量
离散的量，如开关状态、二进制数等。
02 转换方式
模拟量通过连续变化表示物理量，数字量通过离 散状态表示信息。
03 传输方式
模拟量信号通过电缆传输，易受干扰；数字量信 号通过数字通信传输，抗干扰能力强。
模拟量的应用领域
工业控制
如温度、压力、流量等参 数的监测和控制。
模拟量输入的电路设计
模拟量输入的电路设计需要考虑信号 源、信号调理电路和测量设备的特性 。
信号调理电路的设计需要考虑噪声抑 制、抗干扰能力和线性范围等因素， 以确保测量结果的准确性和可靠性。
电路设计需要确保信号源与测量设备 之间的阻抗匹配，以减小信号损失和 失真。
03
模拟量输出
模拟量输出的原理
模拟量输入输出
8253/ 8254
脉冲 频率
拟
信 号
MPU
ADC/DAC
Ｖ／Ｉ
模拟量转换与I/O通道
1. 模数转换--ADC 数模转换--DAC Analog to Digital Converter/ Digital to Analog Converter 2. 模入与模出通道的组成： 输入通道: (高精度测量,1%~0.05%,可分时采样,同步采样)
信号调理
检测/控制 传感器 变送器 执行机构
A/D D/A
数字量
输入调理
显示器
微 机 主 机
I/O接口
V/I变换
I/O接口 I/O接口
DI
电平变换 功放驱动
传感器
执行机构
DO
频率、其他 I/O接口 变换 信号处理
过 程 对 象 ︵ 被 控 对 象 ︶
传感、执行
模拟量I/O接口
模拟量的概念（信号连续量）：DC-V(mv)/mA(V)典型： 过程控制、各类监控/自动化系统 转换输入输出:实验P22输入：V/F计数器------输出：计 数器F/V(LM331)；PWM调宽（时间） T/C F/V V/F 模
;???
多路转换器Multiplexer(MUX)
用途（作用）:信号复用 机械（干簧继电器、水银R等）：导通电阻小，断开高阻隔离， 百万次，400HZ 电子模拟开关：晶体管、场效应管、IC导通电阻大（几十 （百）欧姆），断开高阻不独立，隔离？(信号限制--共模电压) 高速 Analog Multiplexer----N-1，1-N 分时使用1端器件 典型MUX芯片 单向/双向 CD4051B 8-1 双向，带INH端（=0使能）； LF13508（NSC）/DG508 8-1; LF13509 差分输入四选一 AD7501/3八选一单向(7501EN=0/7302EN=1);CD7502双四选一 逻辑关系简单：通道选择信号需外加锁存；电平匹配问题 CMOS+5时TTL兼容；+15V时HTL

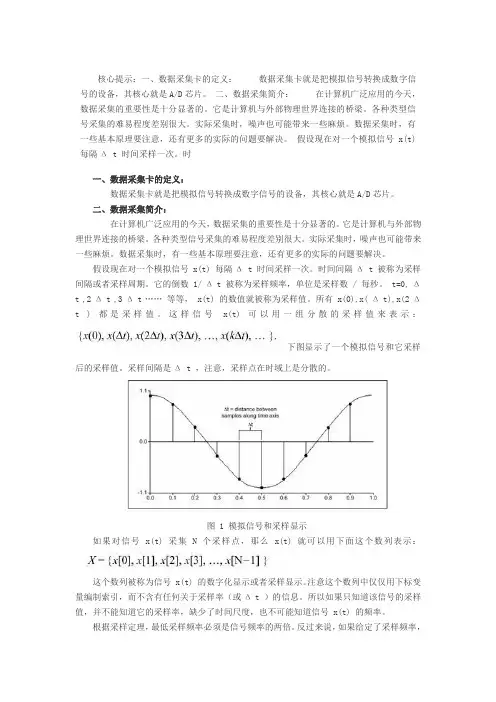

核心提示数据采集卡的定义数据采集卡就是把模拟信
核心提示：一、数据采集卡的定义：数据采集卡就是把模拟信号转换成数字信号的设备，其核心就是A/D芯片。
二、数据采集简介：在计算机广泛应用的今天，数据采集的重要性是十分显著的。
它是计算机与外部物理世界连接的桥梁。
各种类型信号采集的难易程度差别很大。
实际采集时，噪声也可能带来一些麻烦。
数据采集时，有一些基本原理要注意，还有更多的实际的问题要解决。
假设现在对一个模拟信号 x(t) 每隔Δ t 时间采样一次。
时一、数据采集卡的定义：数据采集卡就是把模拟信号转换成数字信号的设备，其核心就是A/D芯片。
二、数据采集简介：在计算机广泛应用的今天，数据采集的重要性是十分显著的。
它是计算机与外部物理世界连接的桥梁。
各种类型信号采集的难易程度差别很大。
实际采集时，噪声也可能带来一些麻烦。
数据采集时，有一些基本原理要注意，还有更多的实际的问题要解决。
假设现在对一个模拟信号 x(t) 每隔Δ t 时间采样一次。
时间间隔Δ t 被称为采样间隔或者采样周期。
它的倒数1/ Δ t 被称为采样频率，单位是采样数 / 每秒。
t=0, Δ t ,2 Δ t ,3 Δ t …… 等等， x(t) 的数值就被称为采样值。
所有x(0),x( Δ t),x(2 Δ t ) 都是采样值。
这样信号x(t) 可以用一组分散的采样值来表示：下图显示了一个模拟信号和它采样后的采样值。
采样间隔是Δ t ，注意，采样点在时域上是分散的。
图 1 模拟信号和采样显示如果对信号 x(t) 采集 N 个采样点，那么 x(t) 就可以用下面这个数列表示：这个数列被称为信号 x(t) 的数字化显示或者采样显示。
注意这个数列中仅仅用下标变量编制索引，而不含有任何关于采样率（或Δ t ）的信息。
所以如果只知道该信号的采样值，并不能知道它的采样率，缺少了时间尺度，也不可能知道信号 x(t) 的频率。
根据采样定理，最低采样频率必须是信号频率的两倍。
反过来说，如果给定了采样频率，那么能够正确显示信号而不发生畸变的最大频率叫做恩奎斯特频率，它是采样频率的一半。
《模拟量的输入输出》课件
模拟量输入的精度与误差
模拟量输入的精度是指能够转 换的最小变化量，通常取决于
设备的位数和分辨率。
误差则是指实际值与测量值 之间的差异，可能由多种因 素引起，如噪声、干扰和设
备的不完善等。
为了减小误差和提高精度，可 以采用滤波器、去噪技术和校
准等方法。
03
CATALOGUE
模拟量输出
模拟量输出的原理
在数据采集系统中的应用
环境监测
模拟量输入输出用于采集各种环境参 数，如温度、湿度、气压、风速等， 为气象预报、环境评估和科学研究提 供数据支持。
音频信号采集
在音频处理和录音工程中，模拟量输 入输出用于捕获和传输高质量的音频 信号，确保音频数据的准确性和完整 性。
在仪器仪表中的应用
工业仪表
在工业生产中，模拟量输入输出用于与各种传感器和执行器进行通信，实现自动化检测和控制。
模拟量用于表示连续变化 的音频信号，如音乐、语 音等。
视频处理
模拟量用于表示连续变化 的视频信号，如电影、电 视节目等。
02
CATALOGUE
模拟量输入
模拟量输入的原理
模拟量输入是指将连续变化的物理量（如电压、电流 、压力、温度等）转换成数字量，以便于计算机处理
。
模拟量输入的原理通常包括采样、保持和量化三个步 骤。
04
CATALOGUE
模拟量输入输出的应用实例
在控制系统中的应用
自动化生产线控制
模拟量输入输出用于实时监测生产线上的各种传感器数据，如温度、压力、流 量等，并根据预设的阈值进行自动调节，确保生产过程的稳定和高效。
机器人运动控制
通过模拟量输入输出，机器人可以接收来自传感器的位置、速度等信号，实现 精确的运动轨迹规划和实时调整。
数据采集卡
（3）缓存：主要用来存储AD芯片转换后的数据。带缓存板卡可以设置采样频率，否则不可改变。缓存有 RAM和FIFO两种。FIFO主要用作数据缓冲，存储量不大，速度快；RAM一般用于高速采集卡，存储量大，速度较慢。
（4）分辨率：采样数据最低位所代表的模拟量的值，常有12位、14位、16位等。如12位分辨率，当电压量 程为5000mV，单位增量为（5000mV）/4096=1.22mV（注：2的12次方为4096）。
数据采集卡
计算机技术术语
01 分类
03 技术参数
目录
02 功能 04 选型
基本信息
数据采集是指对设备被测的模拟或数字信号，自动采集并送到上位机中进行分析、处理。数据采集卡，即实 现数据采集功能的计算机扩展卡，可以通过USB、PXI、PCI、PCI Express、火线（1394）、PCMCIA、ISA、 Compact Flash、485、232、以太网、各种无线网络等总线接入计算机。
分类
分类
基于PC总线的板卡种类很多，其分类方法也有很多种。 按照板卡处理信号的不同可以分为模拟量输入板卡（A/D卡）、模拟量输出板卡（D/A卡）、开关量输入板 卡、开关量输出板卡、脉冲量输入板卡、多功能板卡等。其中多功能板卡可以集成多个功能，如数字量输入/输出 板卡将模拟量输入和数字量输入/输出集成在同一张卡上。 根据总线的不同，可分为PXI/CPCI板卡和PCI板卡。
模拟量输入、输出通道
医疗设备
在医疗设备中，模拟量输入/输出通道用于监测患者 的生理参数和实现设备的控制，如监护仪、呼吸机 等。
模拟量输入/输出通道的重要性
80%
提高设备的控制精度
模拟量输入/输出通道能够实时、 准确地反映输入信号的变化，从 而提高设备的控制精度和稳定性 。
模拟量输入通道的参数与性能指标
01
02
03
04
分辨率
分辨率是指模拟量输入通道能 够识别的最小电压或电流值， 通常以位数或比特数表示。高 分辨率的模拟量输入通道能够 提供更精确的测量结果。
线性度
线性度是指模拟量输入通道的 输入与输出之间的线性关系。 理想的线性度应该是100%，但 实际中的线性度可能会受到多 种因素的影响而有所偏差。
根据接口类型，正确连接信号线，避免信号干扰或数据传输不稳定。
接地处理
为了减少电磁干扰和保护设备，应确保良好的接地措施。
接口保护
在接口电路中加入适当的保护元件，如瞬态抑制二极管、滤波电容等， 以防止过压、过流等异常情况对接口造成损坏。
05
模拟量输入/输出通道的调试与校准
调试步骤与注意事项
检查硬件连接
采样速率
精度
采样速率是指模拟量输入通道 每秒钟能够采样的次数，通常 以赫兹（Hz）或千赫兹（kHz） 表示。高采样速率的模拟量输 入通道能够提供更准确的实时 响应。
精度是指模拟量输入通道的实 际输出值与理论输出值之间的 最大偏差。精度越高，表示模 拟量输入通道的误差越小，测 量结果越准确。
03
模拟量输出通道
精度
模拟量输入输出实施方案
模拟量输入输出实施方案一、背景介绍模拟量输入输出是工业自动化控制系统中常见的一种信号传输方式，它可以将现实世界中的连续变化的物理量转换为数字信号，方便计算机或控制器进行处理。
在工业生产中，模拟量输入输出通常用于测量温度、压力、流量等物理量，并控制执行器的运动或输出相应的控制信号。
因此，设计一个可靠的模拟量输入输出实施方案对于工业自动化控制系统至关重要。
二、硬件选型1. 传感器选择在选择传感器时，需要考虑被测量物理量的范围、精度要求、环境条件等因素。
常见的传感器类型包括温度传感器、压力传感器、流量传感器等，根据具体的应用场景进行选择。
2. 变送器/放大器传感器输出的信号通常很小，需要经过变送器或放大器放大后才能输入到控制系统中。
在选择变送器或放大器时，需要考虑输入输出范围、精度、抗干扰能力等因素。
3. 控制器/PLC控制器或可编程逻辑控制器（PLC）是模拟量输入输出系统的核心部件，它负责接收模拟量输入信号、进行数据处理、输出控制信号。
在选择控制器或PLC时，需要考虑输入输出通道数量、精度、通信接口等因素。
4. 执行器根据控制要求，选择合适的执行器，如电动阀门、电机、液压执行器等，用于实现控制系统对物理过程的调节和控制。
三、软件设计1. 信号采集与处理编写信号采集程序，实现对模拟量输入信号的实时采集和处理，包括滤波、放大、线性化等处理，确保采集到的数据准确可靠。
2. 控制算法设计根据实际控制需求，设计合适的控制算法，如PID控制、模糊控制等，对模拟量输出信号进行实时调节和控制。
3. 通信与监控设计通信模块，实现控制系统与上位机或监控系统的数据交互，实现远程监控和控制。
四、系统集成与调试1. 硬件连接按照设计要求，进行传感器、变送器、控制器、执行器等硬件设备的连接和布线。
2. 软件调试逐步调试硬件连接和软件程序，验证模拟量输入输出系统的采集、处理、控制功能是否符合设计要求。
3. 系统集成将各个部件进行整合，确保模拟量输入输出系统能够稳定可靠地运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第六章模拟量输入输出与数据采集卡通过本章的学习，使考生掌握D/A，A/D转换的原理和典型芯片，在此基础上了解工业控制计算机常用模板的组成和应用。
要求：(1)了解D/A转换的工作原理和8位，12位D/A转换芯片；D／A转换器与总线的连接和应用方法。
(2)了解A/D转换器的工作原理和指标，熟悉A/D转换的典型芯片和多路转换器，采样保持器的工作原理。
(3)了解数据采集卡的组成和指标及其应用方法，了解工控机配套模板的概况。
一、重点提示本章重点是D/A，A/D转换器的工作原理，与总线的连接方法。
二、难点提示本章难点是利用这些芯片和多路开关、采样保持器组成数据采集卡的应用方法。
考核目的：考核学生对微型计算机的模拟通道的构成及工作原理的掌握。
1．数模转换器D/A(1)D/A转换的指标和工作原理/ (2)典型D/A转换器芯片(3)D/A转换器与总线的连接2．模数转换器A/D(1)A/D转换器的工作原理（双积分和逐次逼近型A/D转换），A/D转换器主要指标(2)典型A/D转换器芯片（ADC0809及．12位A/D芯片）的功能和组成，与总线的连接 3．多路开关(1)数据采集系统对多路开关的要求(2)几种多路开关芯片(3)几种多路开关的主要技术参数4．采样保持器(1)采样保持器的工作原理(2)常用的采样保持器芯片5．数据采集卡的组成及其应用本章知识结构如下：（一）D／A转换接口D/A转换器的作用是将二进制的数字量转换为相应的模拟量。
D/A转换器的主要部件是电阻开关网络，其主要网络形式有权电阻网络和R-2R梯形电阻网络。
集成D/A芯片类型很多，按生产工艺分有双极型、MOS型等；按字长分有8位、10位、12位等；按输出形式分有电压型和电流型。
另外，不同生产厂家的产品，其型号各不相同。
例如，美国国家半导体公司的D/A 芯片为DAC 系列，如DAC0832等；美国模拟器件公司的D/A 芯片为AD 系列，如AD558等。
使用时可参阅各公司提供的使用手册。
1．DAC0832DAC0832是美国国家半导体公司采用CMOS 工艺生产的8位D/A 转换集成电路芯片。
它具有与微机连接简单、转换控制方便、价格低廉等特点，因而得到了广泛的应用。
(1) DAC0832的结构与引脚DAC0832的逻辑结构框图如下图所示。
片内有R-2RT 型电阻网络，用于对参考电压提供的两条回路分别产生两个电流信号IOUT1和IOUT20 DAC0832采用8位输入寄存器和8位DAC 寄存器二次缓冲方式，这样可以在D/A 输出的同时，送入下一个数据，以便提高转换速度。
每个输入数据为8位，可以直接与微机的数据总线相连，其逻辑电平与TTL 电平兼容。
071~D DI 一一D ／A 转换器的数字量输入引脚。
其中0DI 为最低位，71D 为最高位。
CS ——片选信号输入端，低电平有效。
1WR 一—输入寄存器的写信号，低电平有效。
ILE 一一输入寄存器选通信号，高电平有效。
II ．E 信号和1WR CS 、共同控制选通输入寄存器。
当1WR CS 、均为低电平，而ILE 为高电平时，01=LE ，输入数据被送至8位输入寄存器的输出端；当上述三个控制信号任一个无效时，1L E 变高，输入寄存器将数据锁存，输出端呈保持状态。
XFER ——从输入寄存器向DAC 寄存器传送D/A 转换数据的控制信号，低电平有效。
2WR ……DAC 寄存器的写信号，低电平有效。
当XFER 和2WR 同时有效时，输入寄存器的数据装入DAC 寄存器，并同时启动一次D/A 转换。
CC V ——芯片电源，其值可在+5～+15 V 之间选取，典型值取+15 V 。
AGND-----模拟信号地。
DGND ——数字信号地。
FB R 一一内部反馈电阻引脚，用来外接D/A 转换器输出增益调整电位器。
REF v ——D/A 转换器的基准电压，其范围可在-lO ～+10 V 内选定。
该端连至片内的R-2RT 型电阻网络，由外部提供一个准确的参考电压。
该电压精度直接影响着D/A 转换精度。
1OUT I ——D/A 转换器输出电流1，当输入全l 时，输出电流最大，约为FBEF 256255R V R ⨯I 当输入为全O 时，输出电流最小，即为O 。
2O UT I ——D ／A 转换器输出电流2，它与1OUT I 有如下关系：21O UT O UT I I +=常数D/A 转换没有形式上的启动信号。
实际上将数据写入第二级寄存器的控制信号就是D/A 转换器的启动信号。
另外，它也没有转换结束信号，D/A 过程很快，一般还不到一条指令的执行时间。
(2)DAC0832的工作方式DAC0832内部有两个寄存器，能实现三种工作方式：双缓冲、单缓冲和直通方式。
双缓冲工作方式是指两个寄存器分别受到控制。
当ILE 、CS 和WR 1信号均有效时，8位数字量被写入输入寄存器，此时并不进行A/D 转换。
当WR 2和XFER 信号均有效时，原来存放在输入寄存器中的数据被写入DAC 寄存器，并进入D/A 转换器进行D/A 转换。
在一次转换完成后到下一次转换开始之前，由于寄存器的锁存作用，8位D/A 转换器的输入数据保持恒定，，因此D/A 转换的输出也保持恒定。
单缓冲工作方式是指只有一个寄存器受到控制。
这时将另一个寄存器的有关控制信号预先设置成有效，使之开通，或者将两个寄存器的控制信号连在一起，两个寄存器作为一个来使用。
直通工作方式是指两个寄存器的有关控制信号都预先置为有效，两个寄存器都开通。
只要数字量送到数据输入端，就立即迸入D/A 转换器进行转换。
这种方式应用较少。
(3)电压输出电路的连接：DAC0832以电流形式输出转换结果，若要得到电压形式的输出；需要外加I/V 转换电路，常采用运算放大器实现I/V 转换。
对于单极性输出电路，输出电压为：REF OUT V D V ⨯-=256式中D 为输入数字量的十进制数。
因为转换结果OUTT I 接运算放大器的反向端，所以式中有一个负号。
若V V F R 5E +=,当 D---- 0～ 255 (00H ～FFH)时,V V O U T )98.4~0(-=。
通过调整运算放大器的调零电位器，可以对D/A 芯片进行零点补偿。
通过调节外接于反馈回路的电位器RP1，可以调整满量程。
对于双极性输出电路，输出电压的表达式为：REF OUT V D V ⨯-=128128若V V REF 5+=，当D=O 时，V V V O U T O U T 5,01-==；当D=128(80H)时，0,5.21=-=O U T O U T V V V ；当D=255(FFH)时，=-=O U T O U T V V V ,98.51 4.96 V 。
2．D/A 转换芯片与微处理器的接口计算机是通过输出指令将要转换的数字送到D/A 转换芯片来实现D/A 转换的，但由于输出指令送出的数据在数据总线上持续的时间很短，因而需要数据锁存器来锁存CPU 送来的数据，以便完成D/A 转换。
目前生产的DAC 芯片有的片内带有锁存器（如本节介绍的DAC0832），而有的则没有。
在实际中若选用了内部不带锁存器的D/A 转换芯片，就需要在CPU 和D/A 芯片之间增加锁存电路。
（二）A/D 转换接口A/D 转换器是模拟信号源与计算机或其他数字系统之间联系的桥梁，它的任务是将连续变化的模拟信号转换为数字信号，以便计算机或数字系统进行处理。
在工业控制和数据采集及许多其他领域中，A/D 转换器是不可缺少的重要组成部分。
由于应用特点和要求的不同，需要采用不同工作原理的A/D 转换器。
A/D 转换器的主要类型有：逐位比较（逐位逼近）型、积分型、计数型、并行比较型、电压-频率型（即V/F 型）等。
在选用A/D 转换器时，主要应根据使用场合的具体要求，按照转换速度、精度、功能以及接口条件等因素决定选择何种型号的A/D 转换芯片。
1．ADC0809ADC0809是逐位逼近型8通道、8位A/D 转换芯片，CMOS 工艺制造，双列直插式28引脚封装。
给出了ADC0809芯片的内部结构框图及引脚图（图中给出的数据为对应的引脚号）。
ADC0809片内有8路模拟开关，可输入8个模拟量，单极性输入，量程为o ～+5V 。
典型的转换速度为lOOms 。
片内带有三态输出缓冲器，可直接与CPU 总线接口。
其性能价格比有明显的优势，是目前广泛采用的芯片之一，可应用于对精度和采样速度要求不高的数据采集场合或一般的工业控制领域。
(1)内部结构与转换原理如下图所示，ADC0809内部由三部分组成：8路模拟量选通输入部分，8位A/D 转换 器和三态数据输出锁存器。
ADC20809允许连接8路模拟信号(IN 7～IN 0)，由8路模拟开关选通其中一路信号输入并进行A/D 转换，模拟开关受通道地址锁存和译码电路的控制。
当地址锁存信号ALE 有效时，3位地址ADDC 、ADDB 和ADDA(通常与地址总线12A A 、和0A 引脚相连）进入地址锁存器，经译码后使8路模拟开关选通某一路模拟信号。
输入的地址信息与所选通的模拟通道之间存在一一对应的关系。
如当ADDC 、ADDB 、ADDA=000时，0IN 选通；ADDC 、AD-DB 、ADDA 一001时，IN 0选通；ADDC 、ADDB 、ADDA= 111时，7IN 选通。
8位A/D 转换器是逐次逼近式，由256R 电阻分压器、树状模拟开关（这两部分组成一个D/A 转换器）、电压比较器、逐次逼近寄存器SAR 、逻辑控制和定时电路组成。
其工作原理是采用对分搜索方法逐次比较，找出最逼近于输入模拟量的数字量。
电阻分压器需外接正负基准电源)()(-+REF REF nv V 和。
CLOCK 端外接时钟信号。
A/D 转换器的启动由START 信号控制。
转换结束时控制电路将数字量送人三态输出锁存器锁存，并产生转换结束信号EOC 。
三态输出锁存器用来保存A/D 转换结果，当输出允许信号OE 有效时，将打开三态门，使转换结果输出。
(2)引脚定义70~IN IN ——8路模拟量输入端。
ADDC 、ADDB 和ADDA ——地址输入端，以选通07~IN IN 的8路中的某一路信号。
AIE ——地址锁存允许信号，有效时将ADDC 、ADDB 和ADDA 锁存。
CLOCK ——外部时钟输入端。
允许范围为10～1280kHz 。
时钟频率越低，转换速度就越慢。
START ——A/D 转换启动信号输入端。
有效信号为一正脉冲，，若在脉冲的上升沿，A/D 转换器内部寄存器均被清零，在其下降沿开始A/D 转换。
EOC ——A/D 转换结束信号。
在START 信号上升沿之后不久，EOC 变为低电平。
当A/D 转换结束时，EOC 立即输出一正阶跃信号，可用来作为A/D 转换结束的查询信号或中断请求信号。
