常用3D打印工作原理
三d打印原理
三d打印原理
三维打印是一种通过将数字模型转化为物理对象的制造方法。
它基于一种称为增材制造的技术，使用逐层堆叠的方式逐步建立物体。
三维打印的基本原理是将数字模型切割成许多薄层，然后通过逐层堆叠材料来建立物体。
这个过程通常是由计算机控制的，使用专门的软件将数字模型转化为打印机可以理解的指令。
在三维打印过程中，打印机会根据指令一层一层地添加材料。
常用的打印材料包括塑料、金属和陶瓷等。
根据打印机的不同，材料可以以粉末、液体或线材的形式使用。
打印材料通过特定的方式加热、固化或粘合在一起，以逐渐构建出三维模型。
打印头或喷嘴会在每一层之后移动，将下一层材料添加在上一层之上。
这个过程持续进行，直到整个物体打印完成。
三维打印的优势在于可以快速而灵活地制造各种形状的物体。
它可以在短时间内实现原型制作或小批量生产，减少了传统制造过程中的时间和成本。
此外，三维打印还可以实现个性化生产，根据客户需要制造定制的产品。
虽然三维打印技术在快速发展，但仍存在一些挑战和限制。
例如，打印速度相对较慢，大型物体的打印过程可能需要数小时甚至数天。
此外，打印材料的质量和可持续性也是需要解决的问题。
总体而言，三维打印的原理是通过逐层堆叠材料来制造物体。
它为制造业带来了新的可能性，并在多个领域得到了广泛应用，包括汽车制造、医疗和航空航天等。
随着技术的不断进步，三维打印将在未来发挥更大的作用。
3d打印机原理是什么
3d打印机原理是什么
3D打印机原理是一种快速制造技术，它使用计算机辅助设计（CAD）软件将数字模型转换为三维实体。
3D打印机通过逐
层堆叠材料，从而逐渐构建出物体。
具体来说，3D打印机的工作原理通常包括以下几个步骤：
1. 创建或获取3D模型：使用CAD软件进行设计，或从网络
上获取现有的3D模型文件。
2. 切片：将3D模型切割成一系列的2D层，每一层都代表将
要打印的物体的横截面。
3. 材料加载：将3D打印机所需的原材料，通常是塑料线材或
粉末状材料，装入打印机的进料机构中。
4. 打印：打印机通过加热或涂覆等方式，将材料逐层地堆叠在打印台上。
打印头沿着预定路径运动，控制材料的形状和位置，使其逐渐与前一层的材料融合或粘合在一起。
5. 层与层之间的支撑结构：对于某些复杂的物体，当一个层打印完成后，可能需要打印支撑结构以支持上方的层。
这些支撑结构在打印完成后必须去除。
6. 完成打印：当打印完成后，将物体从打印台上取下，并进行后续处理，如清洁、修整、涂色等。
总的来说，3D打印机利用计算机控制系统，逐层堆叠材料以构建物体。
这种打印方式相比传统的加工方式更灵活、节省时间，并且可以实现复杂形状的制造。
而不同的3D打印技术则有不同的原理和特点，例如熔融沉积建模（FDM）、光固化（SLA/DLP）、选择性激光烧结（SLS）等。
3d打印机工作原理分类
3d打印机工作原理分类
3D打印机工作原理可以分为以下几类：
1. 喷墨式打印：这种类型的3D打印机通过喷墨头将液体材料
喷射到构建平台上，然后通过固化方法，例如紫外线照射或者化学反应，使液体材料固化成固体。
这种工作原理类似于常见的扫描仪或者喷墨打印机。
2. 熔融沉积：这种类型的3D打印机将固态材料加热到熔化状态，然后将熔融材料挤出喷嘴，通过移动喷嘴在构建平台上进行层层叠加构建。
熔融沉积是目前最常见的3D打印技术，常
用的材料包括熔融塑料、金属粉末等。
3. 光聚合：这种类型的3D打印机使用紫外线或者其他光源照
射在光敏树脂上，使其固化成固体。
打印过程中，构建平台会逐渐下沉，使光固化树脂的新层暴露在光源下。
这种工作原理常用于打印高精度和细节丰富的模型。
4. 粉末烧结：这种类型的3D打印机使用一层层粉末材料，然
后通过喷墨式的喷头喷洒粘结剂，将粉末粘结在一起。
随后，热源或者激光会照射待打印模型的截面，将其烧结为固体。
这种工作原理常用于金属3D打印。
5. 磨料喷射：这种类型的3D打印机使用高速喷射的磨料颗粒，将其粘结在构建平台上的粉末床上，形成模型的一层。
然后通过在上一层覆盖新的粉末层并重复喷射磨料的过程，逐渐形成整个模型。
这种工作原理常用于陶瓷、瓷砖等材料的打印。
这些是一些常见的3D打印机工作原理分类，每种工作原理都有其适用的材料和应用领域。
3d打印的技术原理
3d打印的技术原理3D打印的技术原理引言：近年来，3D打印技术以其独特的制造方式和广泛的应用领域引起了人们的广泛关注。
在这个快速发展的行业中，了解3D打印的技术原理是至关重要的。
一、定义3D打印，又称为增材制造，是一种通过逐层堆积材料来构建物体的制造技术。
与传统的减材制造方式不同，3D打印通过将数字模型切片并逐层打印，最终形成一个完整的物体。
这种制造方式具有灵活性高、成本低、制造周期短等优势，因此被广泛应用于工业制造、医疗、教育等领域。
二、工作原理1. 数字建模3D打印的第一步是进行数字建模。
在计算机辅助设计（CAD）软件中，设计师可以根据需求绘制出三维模型。
这个模型将成为3D 打印的初始文件。
2. 切片处理在数字建模完成后，需要将模型切割成薄薄的层次，每一层都将成为3D打印时的一个打印层。
切片软件可以将三维模型转化为一系列的二维切片图像。
每个切片图像都代表了3D打印时的一层。
这个切片过程也被称为“切片处理”。
3. 打印准备在将切片图像发送到3D打印机之前，还需要进行一些打印准备工作。
这包括选择合适的打印材料、设置打印参数以及调整打印机的工作平台等。
根据不同的打印技术和材料，这些准备工作可能会有所不同。
4. 打印过程一旦准备工作完成，3D打印机就可以开始工作了。
它会根据切片图像的指令，逐层地堆积材料，直到最终形成一个完整的物体。
这个过程可以分为以下几个步骤：（1）材料供给：3D打印机会将所选的打印材料从料盒或者料线中供给到打印头。
（2）材料熔化：打印头会将材料加热到适当的温度，使其熔化或软化。
（3）逐层堆积：打印头会根据切片图像的指令，逐层地将材料堆积在工作平台上。
这个过程可能涉及到移动打印头、旋转工作平台等动作。
（4）冷却固化：每一层的材料堆积完成后，会进行冷却固化，使其变得坚硬稳定。
（5）支撑结构：对于一些复杂的物体，可能需要添加支撑结构来保证打印的稳定性和成功率。
（6）后处理：打印完成后，可能需要进行一些后处理工作，例如去除支撑结构、抛光、喷漆等。

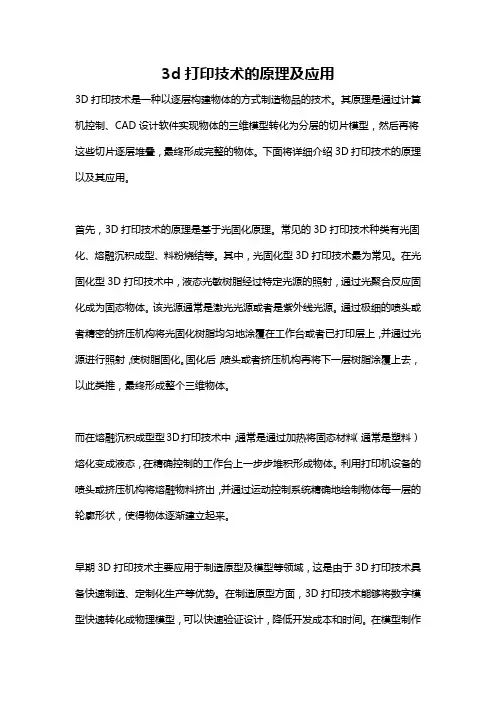

3d打印技术的原理及应用
3d打印技术的原理及应用3D打印技术是一种以逐层构建物体的方式制造物品的技术。
其原理是通过计算机控制、CAD设计软件实现物体的三维模型转化为分层的切片模型，然后再将这些切片逐层堆叠，最终形成完整的物体。
下面将详细介绍3D打印技术的原理以及其应用。
首先，3D打印技术的原理是基于光固化原理。
常见的3D打印技术种类有光固化、熔融沉积成型、料粉烧结等。
其中，光固化型3D打印技术最为常见。
在光固化型3D打印技术中，液态光敏树脂经过特定光源的照射，通过光聚合反应固化成为固态物体。
该光源通常是激光光源或者是紫外线光源。
通过极细的喷头或者精密的挤压机构将光固化树脂均匀地涂覆在工作台或者已打印层上，并通过光源进行照射，使树脂固化。
固化后，喷头或者挤压机构再将下一层树脂涂覆上去，以此类推，最终形成整个三维物体。
而在熔融沉积成型型3D打印技术中，通常是通过加热将固态材料（通常是塑料）熔化变成液态，在精确控制的工作台上一步步堆积形成物体。
利用打印机设备的喷头或挤压机构将熔融物料挤出，并通过运动控制系统精确地绘制物体每一层的轮廓形状，使得物体逐渐建立起来。
早期3D打印技术主要应用于制造原型及模型等领域，这是由于3D打印技术具备快速制造、定制化生产等优势。
在制造原型方面，3D打印技术能够将数字模型快速转化成物理模型，可以快速验证设计，降低开发成本和时间。
在模型制作方面，3D打印技术能够以精度高、制作快的优势，制造出各种各样样式的模型。
随着3D打印技术的不断发展，其应用领域也得到了扩展。
在医疗领域，3D打印技术已经成功应用于个体化医疗、矫形外科、牙科、器官移植等诸多方面。
通过3D打印技术，医生可以根据患者的具体情况快速制作出个性化的矫形器械或者假体，提高治疗效果。
在制造业领域，3D打印技术已经开始逐渐用于大规模生产。
通过3D打印技术，可以将多个零件合并成为一个整体，减少零件的数量，提高产品的质量和可靠性。
在建筑领域，3D打印技术也得到了尝试。
3D打印技术的物理原理和制造过程分析
3D打印技术的物理原理和制造过程分析3D打印技术是一种比较新兴的制造技术，它与传统的减材料制造工艺不同，它采用加材料的方式，通过逐层叠加的方法将物体制造出来。
在3D打印技术中，理解其物理原理和制造过程是很重要的，这不仅有助于我们更好地掌握3D打印技术，还有助于我们更好地应用它。
一、3D打印技术的物理原理在3D打印技术中，物理原理主要包括光固化、熔融沉积和粉末烧结等。
其中，光固化是指在涂覆在工作台上的液态光敏材料上照射一束紫外光，使其快速固化，形成固态物体。
熔融沉积是指通过高温使填充材料（如塑料、金属等）融化后，沉积在工作台上，形成固态物体。
粉末烧结是指通过精细金属粉末的热固化或热熔合，将物体逐层制造。
由于不同的3D打印技术采用的物理原理不同，因此它们的制造效果和制造过程也各异。
例如，激光成型技术和电子束成型技术是采用熔融沉积的方式进行制造的，而光固化和粉末烧结技术则是采用光固化和粉末烧结的方式进行制造。
二、3D打印技术的制造过程3D打印技术的制造过程主要包括建模、切片、控制和制造等四个步骤。
其中，建模是将一个物体的三维几何模型转化为可被计算机识别的数字模型，常见的建模软件有AutoCAD、SolidWorks等。
切片是将数字模型分割成许多横向的层次，以便3D打印设备能够根据每个层次制造物体。
控制是指将数字模型中的数据输入到3D打印设备中，控制打印头的运动，控制材料选择器的供料等。
制造是指利用3D打印设备制造出物体的过程，每个层次材料叠加完成后，工作台就会下移一层，重复上述过程，直至制造出完整的物体。
此外，在3D打印技术的制造过程中，还需要考虑一些因素，如可打印性、移除性、表面质量、强度等，这些都影响着制造出来的物体的质量和效果。
三、3D打印技术的应用前景由于3D打印技术的优越性，它已经广泛应用在很多领域中。
例如，它可以用于快速原型制造、航天领域、医疗领域、教育领域等。
在这些领域中，3D打印技术被广泛应用，并取得了一些重要成果。
3D打印基本原理及特点
3D打印基本原理及特点1.3D打印原理3D打印的原理其实并不复杂，其运作原理和传统喷墨打印机的工作原理基本相同。
传统喷墨打印机是将计算机屏幕上的一份文件或图形，通过打印命令将这份文件或图形传送给打印机，喷墨打印机即刻将这份文件或图形打印到纸张上。
而3D打印是在三维数模驱动下，通过类似于打印机喷头的装置将成型材料喷射出来或者对材料层喷射粘结剂等方式进行层间堆积建造，逐层累积，“打印”出来与三维数模形状尺寸一致的实体。
3D打印机与传统喷墨打印机最大的区别在于，它使用的“墨水”是模型建造的原材料或者是对层间材料粘结成型的粘结剂等。
3D打印基本原理如图1-1所示。
图1-1 3D打印基本原理2.3D打印特点传统的零件加工工艺多为切削加工方法，是一种减材制造，材料利用率较低，有些大型零件其利用率甚至不足10%。
材料成型工艺近似于等材制造，可显著提高材料的利用率和生产效率，但是需要特定的工装模具，对于复杂或大型零件，要求的工艺流程长、装备吨位大。
而3D打印技术彻底摆脱了传统的“去除”加工法——部分去除大于工件的毛坯上的材料来得到工件，而采用全新的“增长”加工法——用一层层的小毛坯逐步叠加成大工件，将复杂的三维加工分解成简单的二维加工的组合。
因此，3D打印不必采用传统的加工机床和工模具，只需传统加工方法10%～30%的工时和20%～35%的成本，就能直接制造出产品样品或模具，材料利用率极高，流程短。
其特点主要如下：（1）自由成型制造无须使用工模具而直接制作原型或制件，可大大缩短新产品的试制周期并节省工模具费用；同时成型不受形状复杂程度的限制，能够制作任意复杂形状与结构、不同材料复合的原型或制件。
（2）制造过程快速从CAD数模到原型或制件，一般仅需要数小时或十几小时，速度比传统成型加工方法快得多。
随着个人桌面级3D打印机的发展及成本的逐渐降低，许多产品尤其是日用品，可以在家里进行制造，省去了传统获取产品的从设计构思、零件制造、装配、配送、仓储、销售到最终的客户手里的诸多复杂的环节。
3d打印的常见原理
3d打印的常见原理
3D打印的常见原理主要有以下几种：
1、堆叠层析造型（Fused Deposition Modeling, FDM）。
将熔融状态的材料以细丝形式从喷嘴挤出，然后通过控制喷嘴的移动路径和层的切换，将材料按层堆叠并逐渐固化，最终形成3D打印的物体。
2、光固化（Stereolithography, SLA）。
使用液体光敏树脂，通过紫外线激光或光束束缚树脂，使其逐层固化。
激光通过透明液体层反射到树脂表面上，树脂固化并在固定平台上构建成3D打印的物体。
3、粉末烧结（Selective Laser Sintering, SLS）。
在一个薄薄的粉末层上，使用激光束扫描并烧结粉末，将粉末层中的颗粒烧结在一起，形成一个实心层。
然后，再加一层新的粉末覆盖在上面，重复这个过程直到打印的物体完成。
4、粉末熔化（Selective Laser Melting, SLM）。
类似于SLS，但是不仅烧结粉末颗粒，而是融化粉末颗粒，使其完全融为一体。
通过熔化金属粉末或金属合金，然后通过控制激光束的移动路径，粉末逐层熔化并固化，最终形成3D打印的金属物体。
5、喷墨打印（Inkjet Printing）。
类似于传统的喷墨打印机，通过控制喷头喷出液体材料的位置和形状，逐层堆叠并固化形成3D打印的物体。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用3D打印工作原理什么是3D打印?
3D打印是用于构建三维结构和立体物体的制造技术。
3D打印是一种附加制造(AM)技术：最终的目标是通过在上面加上一层材料(反对减法制造方法，如雕刻，为了形成最终目标而需要移除石头)而创建的。
为了创建一个实体对象，3D打印机在3D文件的设计(通常称为STL格式文件)的基础上，在打印床(也称为构建平台)上沉积打印材料。
用于FFF和FDM 3D打印机的材料通常是熔融的，一层一层地沉积。
每一层都很薄，并且很快凝固，从而形成三维物体。
大多数桌面3D打印机使用塑料长丝线轴作为消耗品。
有很多3D打印技术。
3D打印技术
目前有许多类型的3D打印技术在商业上或在早期开发阶段可用。
这些添加剂制造技术中的每一种都需要一种特定类型的3D打印材料：从塑料长丝(PLA，ABS…)到感光树脂到粉末材料(金属、塑料等)。
这些3D打印技术具有多种优点，可以用于特定的应用和用例。
3D打印快速成型原理
3D打印技术有三大类：
(FFF and FDM):在3D打印机的构建平台上熔化并沉积塑料丝，以逐层形成对象。
SLA用激光或投影仪固化液体感光树脂，在3D打印机的树脂罐中直接形成物件。
使用光聚合(光敏树脂通过光源固化)最常见的3D打印技术称为立体光刻。
(SLS, SLM, DMLS…)通过激光烧结或熔化粉末材料，将粉末的颗粒粘结或熔化在一起(烧结)以获得固体结构。
选择性激光烧结(SLS)技术是最常见的基于粉末的3D打印技术，虽然存在几个衍生过程。
摆脱传统制造技术的许多限制，3D打印机是一个伟大的工具，快速成型，最常见的用
途之一。
先进的3D打印系统也可用于直接制造终端产品，如航空航天行业的一部分。
3D打印的兴起已经极大地影响了许多行业的制造和设计过程。
挤出：FDM(熔融沉积建模)和FFF(熔融灯丝制造)
熔融沉积建模(FDM)与FFF(熔融灯丝制造)
挤出(也称为频分复用用于熔融沉积建模或快速傅里叶变换对于熔融灯丝制造来说，是最常见的3D打印技术，被大多数桌面3D打印机所使用。
挤出采用塑料丝(PLA或ABS)作为印刷材料。
在3D打印机的打印头(挤出机)中加热和熔化灯丝。
3D打印头在两个水平轴(X 和Y轴)上移动，而支撑构建平台对象的托盘在Z轴上垂直移动。
3D打印机将熔化的丝层逐层沉积，每层在其他层上，以3D构建物体。
当一层完成时，保持物体的托盘非常轻微地下降，挤压过程恢复，在前一层上沉积一层新的熔融灯丝。
沉积层融合在一起熔化的塑料很快凝固，形成一个立体的三维物体。
当一层完成时，保持物体的托盘非常轻微地下降，并且层压过程恢复，在上一层上熔化的灯丝上沉积新层。
沉积层融合在一起熔化的塑料很快凝固，形成一个立体的三维物体。
SLA、光敏树脂3D打印材料
光聚合与树脂3D印刷：SLA和DLP
树脂3D打印机如何工作?
使用SLA或DLP技术的树脂3D打印机基于光聚合工艺：3D打印机储箱中包含的树脂通过光源(激光或投影仪)固化(硬化)以逐层形成对象。
树脂3D打印机使用液体树脂作为3D打印材料，而塑料塑料丝用于挤出3D打印机。
在SLA或DLP 3D打印机中用作印刷材料的树脂是光敏的。
光聚合物(光树脂)当暴露于特定的光束时会凝固。
在SLA或DLP 3D打印过程中，托盘(构建平台)被浸入液体树脂罐内，靠近表面。
投影仪或激光束发射光，这将固化液体树脂逐点(SLA)或逐层(DLP)。
一旦一层完
成，托盘被稍微深入到容器中，并且重复该过程以创建附加层，与先前的层融合以形成最终对象。
SLA或DLP 3D打印机被推荐用于3D打印对象，具有很高的细节级别，并且需要平滑的表面光洁度。
树脂3D打印机通常用于制造铸造模具，通常在珠宝饰品或牙应用什么是SLA，它是如何工作的?
立体光刻术，称为SLA是SLA 3D打印机使用的附加制造工艺。
紫外线(UV)光通过激光束投射以固化罐中包含的液体树脂并逐层形成物体。
在SLA 3D打印机中，树脂罐(也称为VAT)填充有光固化液体树脂(光聚合物树脂)。
UV激光束跟踪树脂罐中的3D设计的形状，并固化可固化树脂以形成逐点(高精度)和逐层的最终目标。
DLP 3D打印机(数字光处理)
数字光处理是一种被称为DLP的3D打印技术，用于DLP 3D打印机。
所述物体是通过使用数字光投影仪作为UV光源固化光反应树脂而形成的。
在DLP 3D打印机中使用的投影仪可以是常规的视频投影仪，其分辨率将决定3D打印分辨率。
DLP 3D打印机正在获得牵引力，特别是由于其优越的打印速度，由于光投影机，硬化树脂层逐层，而不是逐点，因为激光在SLA 3D打印机使用
SLA与DLP：树脂3D打印技术比较
SLA和DLP的主要区别在于，在DLP中，树脂被逐层固化，因为UV光由投影仪发射，而在SLA，物体通过激光光源逐点形成。
在DLP中，组成最终对象的层被一次固化，因为投影仪投射光的表面而不是作为激光的单个点。
在SLA中，由于UV光源为激光，光敏树脂逐点固化，形成固体线，形成层。
因此，SLA更准确，但也可能是一个较慢的3D打印过程。
激光也更昂贵和难以维护的设备件，而
投影仪，可以很容易找到并使用可更换的灯。
