物理竞赛训练试题―电功和电功率
电功电功率练习题及答案
电功电功率练习题及答案一、选择题1. 电功的单位是（）A. 焦耳（J）B. 瓦特（W）C. 安培（A）D. 伏特（V）2. 电功率的单位是（）A. 焦耳（J）B. 瓦特（W）C. 安培（A）D. 伏特（V）3. 已知电阻R=10Ω，电流I=2A，求电功率P的表达式为（）A. P=I^2RB. P=IRC. P=I/RD. P=R/I4. 电功W=UIt，其中U、I、t分别代表（）A. 电压、电流、时间B. 电流、电压、时间C. 电压、时间、电流D. 电流、时间、电压5. 一个用电器的电功率为1000W，工作时间为0.5小时，求电功W的表达式为（）A. W=PtB. W=P/tC. W=tPD. W=1/(Pt)二、填空题6. 电功的国际单位是________，符号为J。
7. 电功率的国际单位是________，符号为W。
8. 电功率P=________，其中U是电压，I是电流。
9. 电功W=________，其中U是电压，I是电流，t是时间。
10. 如果一个用电器在1小时内消耗了1千瓦时的电能，那么它的电功率是________瓦特。
三、计算题11. 已知一个电热器的电阻为220Ω，通过它的电流为5A，求该电热器的电功率。
12. 已知一个电动机的电压为220V，功率为1100W，求电动机的电流。
13. 一个电冰箱在10小时内消耗了1.2千瓦时的电能，求电冰箱的电功率。
四、简答题14. 简述电功和电功率的区别。
15. 为什么说电功率是表示用电器做功快慢的物理量？答案：1. A2. B3. A4. A5. A6. 焦耳7. 瓦特8. UI9. UIt10. 100011. P=I^2R=5^2×220=5500W12. I=P/U=1100/220=5A13. P=W/t=1.2/10=0.12kW=120W14. 电功是表示用电器在一定时间内消耗电能的物理量，单位是焦耳；电功率是表示用电器单位时间内做功的快慢，单位是瓦特。

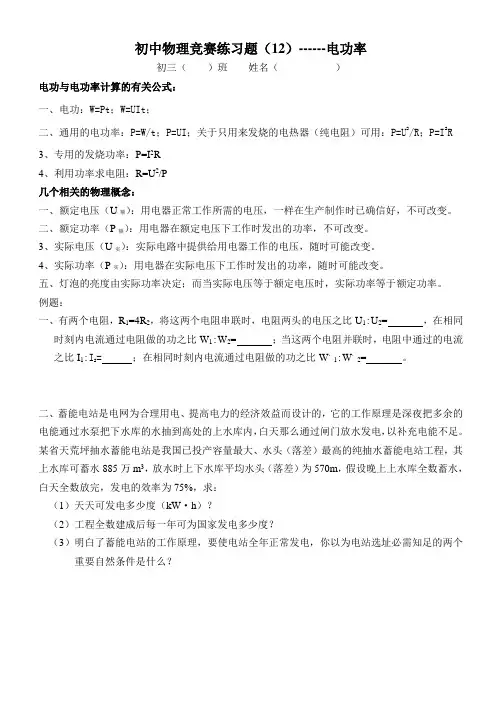

初中物理竞赛练习题电功率
初中物理竞赛练习题（12）------电功率初三（）班姓名（）电功与电功率计算的有关公式：一、电功：W=Pt；W=UIt；二、通用的电功率：P=W/t；P=UI；关于只用来发烧的电热器（纯电阻）可用：P=U2/R；P=I2R3、专用的发烧功率：P=I2R4、利用功率求电阻：R=U2/P几个相关的物理概念：一、额定电压（U额）：用电器正常工作所需的电压，一样在生产制作时已确信好，不可改变。
二、额定功率（P额）：用电器在额定电压下工作时发出的功率，不可改变。
3、实际电压（U实）：实际电路中提供给用电器工作的电压，随时可能改变。
4、实际功率（P实）：用电器在实际电压下工作时发出的功率，随时可能改变。
五、灯泡的亮度由实际功率决定；而当实际电压等于额定电压时，实际功率等于额定功率。
例题：一、有两个电阻，R1=4R2，将这两个电阻串联时，电阻两头的电压之比U1:U2= ，在相同时刻内电流通过电阻做的功之比W1:W2= ；当这两个电阻并联时，电阻中通过的电流之比I1:I2= ；在相同时刻内电流通过电阻做的功之比W，1:W，2= 。
二、蓄能电站是电网为合理用电、提高电力的经济效益而设计的，它的工作原理是深夜把多余的电能通过水泵把下水库的水抽到高处的上水库内，白天那么通过闸门放水发电，以补充电能不足。
某省天荒坪抽水蓄能电站是我国已投产容量最大、水头（落差）最高的纯抽水蓄能电站工程，其上水库可蓄水885万m3，放水时上下水库平均水头（落差）为570m，假设晚上上水库全数蓄水，白天全数放完，发电的效率为75%，求：（1）天天可发电多少度（kW·h）？（2）工程全数建成后每一年可为国家发电多少度？（3）明白了蓄能电站的工作原理，要使电站全年正常发电，你以为电站选址必需知足的两个重要自然条件是什么？3、如下图为接在家庭电路里的单相电度表，其额定电压为V，假设安装时此表示数为零，那么从安装电表后到此刻为止，用电器已消耗了J电能，电度表转盘已转了圈。
电功 电功率专项训练(含答案)
中考试题选—电功、电功率一、选择题1．一度电可以 [ ]A．使80瓦的电视机工作25小时。
B．使40瓦的日光灯工作60小时。
C．使100瓦的电烙铁工作10小时。
D．使1000瓦的碘钨灯工作5小时。
2．两个额定功率都是60瓦特的灯泡，第一个灯泡的额定电压是220伏，第二个灯泡的额定电压是110伏，它们分别在额定电压下工作时 [ ]A．第一个灯泡较亮。
B．第二个灯泡较亮。
C．通过灯泡电流强度较大的亮。
D．两个灯泡一样亮。
3．额定电压相同的甲、乙两灯并联在电路中时，甲灯比乙灯亮，那么 [ ]A．甲灯的额定功率比乙灯的大。
B．甲灯的电阻比乙灯的大。
C．通过甲灯的电流强度比通过乙灯的小。
D．甲灯两端的电压比乙灯两端的电压大。
4．有两盏灯连接方式如图19所示，已知电压U相同并保持不变，两灯均可发光，在甲、乙两图中比较灯1的亮度是[ ]A．甲图亮。
B．乙图亮。
C．同样亮。
D．无法判断。
5．将一个标有“36V 40W”的灯泡接入某段电路时，测得通过它的电流强度是1安培，那么，它的实际功率是 [ ]A．大于40瓦特。
B．等于40瓦特。
C．小于40瓦特。
D.使电热器两端的电压变为原来的1/4，电热器工作时的电阻变为原来的1/2 6．判别电灯亮度的主要是依据[ ]A．电压。
B．电流强度。
C．电功。
D．电功率。
7．把电阻R1和R2串联在电路中，已知R1＞R2通电时，通过它们的电流强度分别为I1和I2，它们的电功率分别是P1和P2，则[ ]A．I1＞I2，P1＞P2。
B．I1=I2，P1＜P2。
C．I1=I2，P1＞P2 D．I1＜I2，P1=P2。
9．两个分别标有“220V 60W”和“220V 25W”字样的灯泡，如将它们并联后接在220伏特的电路中，则 [ ] A．电阻大的灯泡较亮。
B．功率大的灯泡较亮。
C．功率小的灯泡较亮。
D．两个灯泡一样亮。
10．图21所示电路中的甲、乙两只灯泡都在发光，当把滑动变阻器的滑片P向B瑞滑动时（设电源电压不变），则 [ ]A．甲、乙两灯都变亮。
电功电功率计算题基本计算100道+答案
电功、电功率、电热基本计算100道一、填空题1．小坝同学家电能表表盘如图所示，其示数为kW·h，若只让“220V 1210W”的电热水壶单独工作6min，指示灯闪烁l60次，则该电热水壶的实际功率为W。
2．如图所示，让某用电器连续工作10min，转盘转过1500圈，则此段时间内用电器消耗的电能是J。
3．如图所示是小亮家的电能表，根据此图可知，他家同时使用的用电器的总功率不能超过W；用电时电能表的铝盘每转过3000转，接在该电能表上的用电器消耗的电能是J。
4．小刚同学在家中进行科学实践活动，他断开了家里的其它用电器，只让空调工作，此时电能表的表盘如图所示。
他观察到5min内电能表的表盘转过300转，则空调消耗的电能是J，此时表盘示数变为。
5．小明家电能表五月份的示数为4167.5kW⋅ℎ，六月份的示数如图所示。
这个月中小明家用电kW⋅ℎ，只将电热水壶通电后，在4min内电能表转盘转过40r，消耗的电能是J。
6．如图甲和乙所示是小明家上月初和月末的电能表的表盘显示，则上个月小明家共用电kW·h。
若小明关闭其它所有用电器，只让一只额定功率为1500W的电热水壶正常工作4min，则该电能表的表盘在这4min内转转。
7．如图所示为小明家电能表，此时电能表的读数是kW·h。
若小明在家用电暖气取暖，该电能表的转盘在5min内转了500转，则这段时间内小明家中用电器消耗的电能为J。
将电暖器单独接在220V的电路中，电流为2A，工作1min后，该电暖器消耗的电能为J。
8．如图小勇家的脉冲式电能表（imp表示指示灯闪烁的次数），他将电磁炉单独接入电路，10min电能表指示灯闪烁640次，则电磁炉的功率是W，这个月消耗100度电，则月末电能表的示数为。
9．单位换算：20kV=V；1kW·h=J。
10．家庭中的电灯、电视机、电风扇等用电器都是联在电路中的．小林家4月底电能表读数为2708.7kW·h，5月底电能表示数如图所示，那么5月份他家消耗了kW·h的电能．11．如图所示是小华家的电能表。
(完整版)电功和电功率练习题
电功和电功率练习题一、选择题1．一只断灯丝的灯泡，摇接灯丝后使用，要比原来亮一些，这是因为灯丝的[ ]A．电阻变小B．电阻增大C．电阻率减小D．电阻率增大2．两个绕线电阻分别标有“100Ω、10w”和“20Ω、40W”，则它们的额定电流之比为[ ]3．将一根电阻丝接在某恒定电压的电源两端，电流做功的功率为P。
若将该电阻丝均匀地拉长为原来的两倍后再接入该电源。
则它的功率为[ ]A. 4P B．0．25PC．16p D．0．125P4．一根电阻丝在通过2C的电量时，消耗电能是8J。
若在相同时间内通过4C的电量，则该电阻丝两端所加电压U和该电阻丝在这段时间内消耗的电能E分别为[ ]A．U＝4V B．U=8VC．E＝16J D．E=32J5．两只灯泡分别接在两个电路中，下列判断正确的是[ ]A．额定电压高的灯泡较亮B．额定功率大的灯泡较亮C．接在电压高的电路两端的那盏灯较亮D．在电路中实际功率大的灯较亮6．图1中虚线框内是一个未知电路，测得它的两端点a，b之间的电阻是R，在a，b之间加上电压U，测得流过这电路的电流为I，则未知电路的电功率一定是：[ ]C．UI D．I2R+UI7．图2中M，N接稳压电源，a，b间断开时，U ab=120V，a，b间接入“220V，100w”的灯泡时，U ab=110V．则此时电源输入M、N的电功率为[ ]A．25W B．27．27WC．102．27W D．2．27W[ ]A．公式①适用于任何电路的电功率B．公式②适用于任何电路的电功率C．公式①、②、③均适用于任何电路的电功率D．以上说法均不正确9．一只电炉的电阻丝和一台电动机线圈电阻相同，都为R。
设通过它们的电流相同（电动机正常运转），则在相同的时间内[ ]A．电炉和电动机产生的电热相等B．电动机消耗的功率大于电炉消耗的功率C．电炉两端电压小于电动机两端电压D．电炉和电动机两端电压相等10．输电线总电阻为r，输送的电功率是P，送电电压U，则用户得到的功率为[ ]11．在电动机正常工作时，每秒钟内电流做功和每秒钟内电枢上产生的热量的关系，下列说法中正确的是[ ]A．电功等于电热B．电功等于电热的0.24倍C．电功等于电动机输出的机械功D．电热仅为电功的一部分二、填空题13．在一根导线两端加上一定的电压，每秒内发出一定的热量，今将这根导线均匀地拉长为原来的n倍后，再加上同样的电压，则这根导线每秒所产生的热量是原来的______倍。
电功率计算题精选(含答案)精选全文
甲 乙可编辑修改精选全文完整版电功与电功率（计算题）1、如图所示电路，电源电压不变，R 1的电阻为20Ω。
只闭合开关S 1时，电流表的读数为0.3A ；S 1、S 2都闭合时，电流表的读数为0.5A 。
求：（1）电源电压；（2）S 1、S 2都闭合时R 2的电功率。
解：（1）U=U 1=I 1R 1=0.3A ×20Ω=6V（2）I 2=I －I 1=0.5A －0.3A=0.2AP 2=UI 2=6V ×0.2A=1.2W2、如图甲电路所示，电源电压为9V 且保持不变，小灯炮标有 “6V 6W”的字样，小灯泡的电流随电压的变化曲线如图乙。
求：（1）小灯炮正常发光时电阻为多少欧?（2）当电流表的示数为0.7A 时，小灯泡的电功率为多少瓦?（3）当电压表的示数为2V 时，整个电路10s 内消耗的电能是多少焦？解：1）R L =U L 2/P L =(6V)2/6W=6Ω2)P 实=U 实×I 实=3V ×0.7A=2.1W3)电压表示数为2V 时，由图可知此时电路中的电流为0.5A,则：W=UTt=9V ×0.5A ×10s=45J3、如图13所示电路图，电源电压U=6V 且保持不变，闭合开关后，电流表A 1的示数为0.2A ，A 的示数为0.5A 。
求：（1）电阻R 1的阻值。
（2）电阻R 2的电功率。
解：（1）U 1=U 2=U=6VR 1=A V I U 2.0611==30Ω （2）I 2=I -I 1=0.5A -0.2A=0.3AP 2=U 2I 2=6V ×0.3A=1.8W 4、(6分)某校师生自制了一台电烘箱．电烘箱的电阻丝通过5A 的电流时，每分钟可产生6.6×104J 的热量。
求: (1)此时电阻丝的电功率； (2)此时电阻丝的电阻； (3)此时电阻丝的工作电压。
解：5、如图所示的电路中，当ab 两点间接入4Ω的电阻时，其消耗的功率为16W 。
电功和电功率--精练题(含答案与解析)
电功和电功率电功和电功率—基本概念（1）电功：电流做多少功，就有多少电能转化为其他形式的能。
所以电功是电能转化的量度，两者国际单位相同，均为J （焦耳）。
常用单位：kW h （千瓦时）、又称“度”。
1kW h=3.610J ⨯6。
（2）电功的计算式：=W UIt （基本公式，普适）；==RW t I Rt U 22（推导式，仅适用纯电阻电路）（3）电功率：电功率等于电功与时间之比，表示电流做功的快慢，单位为W （瓦）。
（4）电功率的计算式：==tP UI W （基本公式，普适）；==R P I R U 22（推导式，仅适用纯电阻电路） 串、并联电路电功率的计算规律（1）串联电路中：各用电器电功率与其电阻成正比：=P R P R 2211。
（2）并联电路中：各用电器电功率与其电阻成反比：=P R P R 2112。
（3）串、并联电路的总功率均等于各用电器的电功率之和，即：…+P P P P n =++12； 电能表（1）作用：测量用电器在一段时间内消耗的电能。
（2）测量方法：电能表的示数由四位整数和一位小数组成。
起始和结束时电能表上计数器的示数之差就是这段时间内用电的度数。
下图所示中，电能表的读数为1205.9kW h 。
额定功率与实际功率（1）额定电压和额定功率①额定电压：用电器正常工作的电压；②额定功率：用电器在额定电压下工作的功率。
（2）实际电压和实际功率①实际电压：实际加在用电器两端的电压；②实际功率：用电器在实际电压下工作的功率（小灯泡的亮度由实际功率决定）。
（3）用电器的铭牌：如图某灯泡上标有“PZ220V-25W”的字样，它们分别表示：普通照明，额定电压为220V，额定功率为25W。
1．小丽家的一只电吹风机铭牌上标有“220V500W”，一个节能灯泡上标有“220V5W”。
则下列说法中正确的是()A．电吹风机和节能灯泡通电后，电流通过电吹风机做功会更快B．电吹风机和节能灯泡工作时，电吹风机消耗的电能会更多C．电吹风机消耗的电能相当于100个节能灯泡消耗的电能D．电吹风机正常工作3min，消耗的电能为0.025度2．一同学利用电能表测某家用电器的电功率。
电功、电功率典型题型(含答案)
电功、电功率 题型一【正确认识电功】 1．在家庭电路中，电能表所测量的物理量是（ ）A ．电功B ．电功率C ．电压D ．电流2．关于电功，下列说法中正确的是（ ）A ．电功是表示电流做功快慢的物理量B ．电流越大，电流做的功就越多C ．电流做功越多，消耗的电能不一定越多D ．电功是表示电流做功多少的物理量3．关于电流做功，下列说法中正确的是（ ）A ．导体两端的电压越大，通电时间越长，电流做功就越多B ．通过导体的电流越大，通电时间越长，电流做的功就越多C ．电流做功是电能转化为其他形式的能的过程D ．电流做功是电能转化为内能的过程4．一台洗衣机工作0.5h ，电流做功3.6×106J ，这台洗衣机消耗的电能是 J 。
5．某次雷电的电流是2×104A ，电压约为1×108V ，放电时间约为0.001s ，这次雷电释放的能量是___________J 题型二【电能的测量和电能表】6．为测量某电热杯的电功率，小明同学把家中其余用电器均从电源上断开，只将该电热杯接入电路，观察电能表，发现在1min 内电能表转盘转动15圈．电能表的部分技术参数如表，该电热杯的电功率是（ ） A ．300W B ．30W C ．150W D ．200W 7．小明观察家中的电能表（如图），下列说法正确的是（ ）A ．此电能表应该接在220V 的电路中使用B ．电能表的额定功率是220WC ．小明家已经消耗的电能为107JD ．此电能表转盘每小时转过3000转8．如图所示，是感应式电能表的示意图，与其技术参数有关的说法正确的是（ ）A ．正常工作时额定功率为220VB ．每转2圈电路耗电为1kW•hC ．正常运行的最大电流为10AD ．电路消耗的电能是2486kW•h9．一只家用电能表标有“1500revs /（kW·h ）”的字样，今只让一台收录机工作，测得电能表转盘转过一周的时间恰为100S ，则这台收录机的功率为 W 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
物理竞赛训练试题―电功和电功率（5）姓名__________班级__________得分__________一、选择题（每小题3分，共54分）1．一只“10V 5W”的甲灯和一只“6V 1.8W”的乙灯串联后接入电路中，两灯均能发光，比较它们的实际功率(不考虑灯丝电阻随温度的变化)，则有………………………( ) A．甲灯大些B．乙灯大些C．两灯一样大D．无法确定2．在图所示的电路中，当电键S闭合时，灯L1、L2均不亮。
某同学用一根导线去查找电路的故障，他将导线井接在灯L1的两端时发现灯L2亮，灯L l不亮；然后又把导线并接在灯L2的两端时发现两灯均不亮。
由此可以判断………………………………………………………..( )A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路3．在家庭电路中，当有一个功率较大的用电器接入电路中时，灯泡亮度变暗，关于这一现象的正确解释是……………………………………………………………………….. ( ) A．线路中的电阻变大 B . 灯泡两端的电压变小C . 干路中的电流变小D．火线与零线之间的电压变大4．如图所示，一个标有“6V 2W”字样的小灯泡L和滑动变阻器R(最大阻值为100欧)串联后接在电压是U的电路上，则下列判断中正确的是………………………………( ) A．若U<6伏，无论怎样移动滑片P，L均不能正常发光B．若U＝6伏，无论怎样移动滑片P，电路中的总功率均不会超过2瓦C．若U>6伏，且要求不损坏灯泡和变阻器，无论怎样移动滑片P，电路中的总功率一定大于2瓦D．当滑片P移至某个位置时，L和R的电功率可以相等5．如图所示的电路，当移动变阻器的滑片P使灯变亮时，电压表V的示数变化情况和滑片P移动的方向分别是…………………………………………………………………….( )A. 表V的示数变大，滑片P向左移B. 表V的示数变小，滑片P向左移C. 表V的示数变大，滑片P向右移D. 表V的示数变小，滑片P向右移6. 在图所示的电路中，R1:R2=4:5,电源的电压U保持不变。
当开关S断开时，R l消耗的电功率为P1;当开关S闭合时,R1消耗的电功率为P2。
则P1和P2之比是………………………………………………….( )A．16:8l B．81:16 C. 4:9 D．9:47．在家庭电路中，以下说法中正确的是………………………………………………….( ) A．各用电器是串联的B．我国家庭用电器的额定电压是220伏特C．使用的用电器功率越大，供电电流就越小D. 开关应并联在用电器的两端8. 一个标有“220V 600W”的电炉，想把它接在110伏特的电源上使用，而保持原来的电功率不变，下列采取的措施中，正确的是…………………………………………..….( )A. 把电炉丝截去一半B. 把电炉丝截成等长的两段后再并联起来C. 找一根同样的电炉丝跟原来的那根串联D. 找一根同样的电炉丝跟原来的那根并联9．如图所示，R是“220V 60W”的电烙铁，L是“220V 60W”的灯泡，电源的电压U保持220伏不变，对于这个电路，下列说法中正确的是..………………………………( )A．开关s闭合时，电烙铁的实际功率和额定功率相等B. 开关s断开时，电烙铁的实际功率是额定功率的1／4C. 无论开关闭合还是断开，电烙铁消耗的电功率相同D. 无论开关闭合还是断开，电路消耗的总功率都是120瓦10. 将两只“220V I00W”的灯泡串联后接在220伏的电路中使用时，消耗的总电功率为………………………………………………………………………………………...( ) A．200瓦B．100瓦C．50瓦D．25瓦11. 两个相同的电阻串联后接到电压恒定的电源上时,时间t内电流所做的功为60焦;若改为并联,再接到电源上,则在相同的时间t内电流所做的功为…………………………...( ) A．15焦B．30焦C．120焦D．240焦12. 当加在定值电阻两端的电压从8伏增大为10伏时,通过此电阻的电流相应地改变了0.2安，则该定值电阻所消耗的电功率的变化量为…………………………………….....( ) A．0.4瓦B．2.8瓦C．3.6瓦D．无法确定13．如图所示的电路，电源的电压保持不变，电阻R1的阻值是3欧,当开关S断开时,电压表V1和V2的示数之比是7:8,R2和R3的功率之和是R1消耗电功率的3倍,则当S断开和闭合时,电阻R2消耗的电功率之比是…………………………………...………….....................( )A．7:8 B．7:12 C. 49:144 D．49:6414．在图所示电路中，电源的电压U保持不变，电压表的示数恰为6伏特。
现用“6V 3W”灯泡替换电压表，若要使灯正常发光，则滑动变阻器的滑片P应……...………........................................................................( )A．保持不动B．向下移动C．向上移动D．不能确定15．如图所示的电路中，电源的电压保持不变，当S闭合时，电灯L正常发光。
要使开关S断开时电灯L仍能正常发光，滑动变阻器的滑片P应该………………………………………………………………....( )A．向右移动B．保持不动C．向左移动D．向左向右移都有可能16．电炉丝通电后热得发红，而跟电炉丝连接着的铜导线却不怎么热，这是因为……..( ) A．通过电炉丝的电流比通过铜导线的电流大B．铜导线的电阻小，所以消耗的电能少；电炉丝的电阻大,消耗的电能多,所以热得发红C. 铜导线有绝缘层，所以不怎么热D．铜导线比电炉丝传热快，所以不怎么热17．在图所示的电路中,R1=R3=20欧姆，R2＝30欧姆，它们的电功率分别为P1、P2、P3,则( ) A．P1>P2>P3B．P1=P2=P3C. P1<P2<P3D. P2<P1<P318. 在图所示的电路中,当滑动变阻器的滑片向左移动时,甲、乙、丙三个灯的亮暗变化情况是………………………………………………………………………………………（）A. 甲灯变亮、乙灯变暗、丙灯变亮B. 甲灯变亮、乙灯变亮、丙灯变暗C. 甲灯变暗、乙灯变暗、丙灯变亮D. 甲灯变暗、乙灯变亮、丙灯变暗二、填空题(每小题3分，共21分)19．电阻R1的阻值是电阻R2的2倍。
若将R1和R2串联后接在电压为U的电源上，在时间t内电流通过R1产生的热量为Q l;若将R1与R2并联后接在同一电源上，在相同的时间t 内电流通过R1产生的热量为Q’1。
则Q1:Q’1=________(设电源的电压保持不变，且电阻不随温度变化)。
20．A、B两灯分别标有“220V 40W”和“l10V 40W”的字样，当两灯正常工作时，通过________灯的电流大。
21. 一个用电器接在电压为12伏的电路上，通过它的电流强度为0.2安培，则该用电器的电阻为________欧姆，通电________分钟将消耗电能720焦耳。
22. 灯L1标有“24V 24W”，灯L2标有“24V 48W”的字样。
将灯L l、L2串联后接在36伏的电源上，则两灯的实际功率P l=________，P2＝________(设灯丝的电阻不变)。
23．如图所示，灯L标有“6V 3W”，电源的电压为8伏。
滑动变阻器的滑片P在移动的过程中，R两端的电压最大值为2伏，最小值为1伏。
则R的阻值为________欧，R’的最大阻值为________欧。
24. 如图所示，R l、R2、R3是三只阻值均为30欧的电阻，电源的电压恒为9伏。
当S1和S2都断开时，R1的电功率为________瓦特；当S l和S2都闭合时，R1的电功率为________瓦特。
25．一只“220V 5A”的电能表，可以用在最大功率为________瓦的家庭电路中。
如果在电能表所允许的最大电流下工作2小时,这个电路消耗________千瓦时的电能。
三、作图题(本题3分)26．现有如图所示的实验器材，其中灯泡的额定电压为2.5伏,额定功率为0.8瓦。
要求用开关控制电路，电流表和电压表分别测灯泡的电流和电压;用滑动变阻器调节通过灯泡的电流，且滑片向右滑动时，灯泡的电流变大。
(1)按上述要求，用笔画线代替导线将它们连成实验电路;(2)闭合开关，调节滑动变阻器，使电压表的示数如图(a)所示，请在(b)图中标出此时电流表的指针位置。
四、实验题(本题3分)27．测定小灯泡的额定功率(1)画出实验电路图。
(2)主要操作：①闭合开关；②调节滑动变阻器，使小灯泡的两端达到额定电压；③记下电流表和电压表的示数；④调节滑动变阻器，使电路中的阻值最大；⑤断开开关，根据电功率的计算公式，算出小灯泡的额定功率。
按实验步骤的正确顺序，将上述各项操作的序号顺序排列为____________(3)如图(a)所示，当滑动变阻器以B、C两接线柱接入电路中时，要使滑动变阻器的阻值最大，应将滑片P滑到________端。
(4)当电压表用0~3伏档，电流表用0~0.6安档时，两电表指针的指示位置如图(b)所示，则灯泡的额定功率是________。
五、计算题(第28小题4分，第29、30、31小题各5分，共19分)28．如图所示，将某一灯泡接在a、b两点时，灯泡的实际功率为100瓦，如将该灯泡接在c、d两点，电阻R上消耗的电功率为9瓦，求灯泡接在c、d两点时的实际功率(电源的电压保持不变)。
29．在图所示的电路中，当开关S接触1端时，电流表的示数为I1＝2安，电阻R1消耗的电功率为P1；当开关S接2端时，电流表的示数I2＝1安，电阻R2消耗的电功率为P2。
，若电压表前一次的读数比后一次的读数小4伏，且P l＝P2，求：(1)R1／R2；(2)R1和R2的阻值；（3）R x的阻值。
30．如图所示，电源的电压保持不变，电流表使用0~0.6安的量程，电压表使用0~3伏的量程，定值电阻R1＝8欧，灯泡的电阻R2＝5欧，滑动变阻器的最大阻值R3＝20欧。
(1)开关S l闭合，S2断开，电流表的示数为0.25安，电压表的示数为2.5伏，求电源的电压和滑动变阻器接入电路的电阻值。
(2)为了测量灯泡在不同状态下的电功率，将开关S1断开，S2闭合，并移动滑动变阻器的滑片P。
要保证电流表和电压表不超过其量程，滑动变阻器接入电路的电阻值只能在什么范围内变化?31．如图所示的电路中,灯L1的电阻R1是L2的电阻R2的l／2(灯丝电阻随温度的变化不予考虑)，电源的电压为10伏并保持不变。
当闭合开关S1、断开开关S2时，灯L1正常发光。
