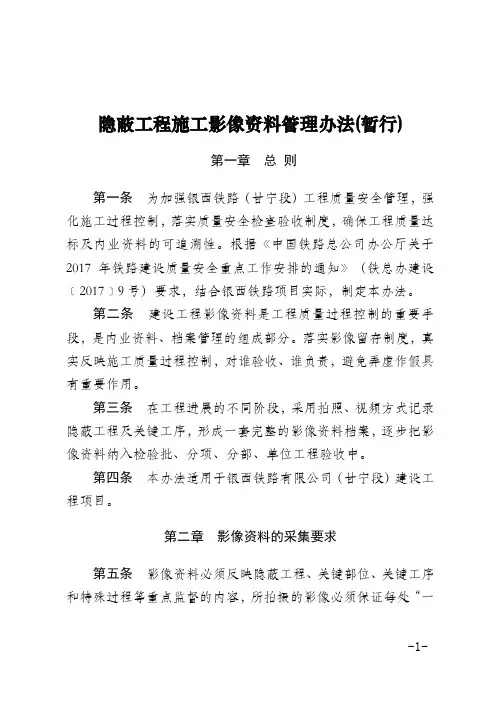

隐蔽工程施工影像资料管理实施办法
隐蔽工程施工影像资料管理办法(暂行)第一章总则第一条为加强银西铁路（甘宁段）工程质量安全管理，强化施工过程控制，落实质量安全检查验收制度，确保工程质量达标及内业资料的可追溯性。
根据《中国铁路总公司办公厅关于2017年铁路建设质量安全重点工作安排的通知》（铁总办建设﹝2017﹞9号）要求，结合银西铁路项目实际，制定本办法。
第二条建设工程影像资料是工程质量过程控制的重要手段，是内业资料、档案管理的组成部分。
落实影像留存制度，真实反映施工质量过程控制，对谁验收、谁负责，避免弄虚作假具有重要作用。
第三条在工程进展的不同阶段，采用拍照、视频方式记录隐蔽工程及关键工序，形成一套完整的影像资料档案，逐步把影像资料纳入检验批、分项、分部、单位工程验收中。
第四条本办法适用于银西铁路有限公司（甘宁段）建设工程项目。
第二章影像资料的采集要求第五条影像资料必须反映隐蔽工程、关键部位、关键工序和特殊过程等重点监督的内容，所拍摄的影像必须保证每处“一档案、一照片及一视频”的真实完整。
第六条特殊情况采集施工中出现安全质量问题时，各级检查部门提出的问题整改要求及发生特殊情况时，影像采集时必须对处理全过程进行拍摄记录，做到整改结果与设计一致。
当出现地质变化等异常情况时，应及时予以拍摄记录，作为工程变更、处理依据。
第七条拍摄数量上要求对规定的每个拍摄部位至少应有一张全面反映质量验收和控制状况的工程照片及视频。
第八条采集影像信息时所使用的影像设备应有自动时间记录功能，影像信息时间应与监理日志、施工日志记录的作业内容相一致。
第三章影像信息采集格式第九条拍摄照片资料时使用JPG格式，分辨率不小于1024×768，要求使用数码照相机，有效像素不低于1000万，拍摄的照片要显示具体时间，不得使用手机拍摄。
第十条拍摄视频资料时应使用高清格式，摄像机有效像素不低于500万。
第十一条有需要数张照片来反映工程实体质量的照片，应由全景、局部和特写等组成。
隐蔽工程照片管理办法
榆树（黑吉界）至松原公路建设项目隐蔽工程照片管理办法一、总体要求隐蔽工程是指建筑物、构筑物在施工期间，将建筑材料或构配件埋于物体之中被覆盖外表后看不见的实物，被其后序工程施工所隐蔽的分项、分部工程。
隐蔽工程在覆盖后，如果发生质量问题，会造成停工、返工等巨大的经济损失，还可能造成人员伤亡和财产损失。
分部、分项工程的隐蔽、验收、签证，要做到制度化、规范化、程序化，手续完备，文字和影像资料齐全、完整、真实，避免资源的浪费和后期运营安全，保证工程的质量和工程顺利完成。
二、编制依据1、国家、交通运输部及相关部门颁发的标准、规范、文件。
2、吉林省高速公路施工标准化管理指南。
3、吉林省交通运输厅关于加强隐蔽工程质量管理工作的通知吉交质监【2014】67号。
三、编制原则1、加强对隐蔽工程的质量控制，杜绝隐蔽工程的质量隐患。
2、对隐蔽工程采取覆盖前完成验收，验收不合格的隐蔽工程决不能进行下道工序施工的原则.3、对隐蔽工程的施工技术管理人员在施工前进行技术培训的原则。
4、隐蔽工程的关健部位、关键工序的检查验收采取验收过程中的影像资料保存的原则。
四、隐蔽工程影像资料基本要求1、根据隐蔽工程检查验收内容，不同种类的隐蔽工程检查验收项目或者工序必须留有影像资料，每个隐蔽工程部位或工序至少拍摄3张不同角度的工程照片，整体照片2张，局部照片1 张（如果3张图片不能反映隐蔽工程的质量状况，根据实际情况增加照片的数量）。
2、照片要清楚，能真实反映出隐蔽工程隐蔽前的实际情况。
3、为核实工程量或检验工程变更有关尺寸时，应对量尺刻度拍摄清晰。
4、拍摄照片时，隐蔽工程应自检完成，且经总监办(中心试验室）验收合格后进行拍摄。
5、照片内不应有工作人员图像。
6、承包人拍照时总监办人员应旁站监督。
7、照片应用不低于800万像素的数码相机进行拍摄。
8、拍摄完成应及时打印成册，照片尺寸为6寸，装入标准相册，建立隐蔽工程台账，按路基、路面、特大桥、大桥、中桥、匝道桥、立交桥、小桥、通道桥、涵洞等类别进行归档。
工程影像资料管理办法
工程影像资料管理办法第一章总则第一条工程影像资料记录着工程各项施工工艺、各项隐蔽工程实际情况、工程安全与质量控制、灾害、各级领导关怀及完整的施工过程。
对企业是一次总结与完善、提升、进步的重要内容之一。
随着影像技术和设备的迅速发展与普及，工程影像资料留存将是工程必不可少的重要工作之一。
第二条为贯彻落实体现工程安全、质量验收和现场实物安全、质量的一致性，进一步规范公司工程影像资料制作、整理、归档、保存和管理工作，以满足企业发展、工程质量提升、进步的需要，特制定本办法。
第三条本办法中所涉及的影像资料主要为影像（照片）资料，辅助为影音（视频）资料。
第四条本办法适用于XXX所有在建项目。
第二章感化和目的第五条工程影像材料是工程记录档案的重要组成部分，应广泛收集。
第六条为科技进步，技术开辟与立异提供有效依据。
如各工序施工近况，潜伏工程的实际情形，工艺标准的制定，工程项目创优等。
第七条经过整理和编辑，可以作为培训资料与教材，丰富公司员工的安全、技术培训内容，提高培训质量和效率。
第八条为公司的经营活动，工程招（投）标和公司形象展示提供影像技术支持。
第三章职责第九条工程影像资料的管理工作由总工程师总体负责，工程部负责具体管理，其他部室在其职责范围内参与管理，项目经理部、工区、架子队等施工单元具体落实。
第十条公司工程部：负责项目工程影像资料管理的监督、检查和管理，指导项目摄制、整理、保存。
安质科：负责组织申报各种工程质量奖等所需工程影像材料的指导摄制、使用和监管。
经营部：负责市场开发所需工程业绩方面影像资料的收集、整理和应用。
党工部：负责公司对外宣传所需工程影像资料的指导摄制、收集和应用。
办公室：负责公司一切项目工程影像材料与项目竣工资料同步的归档和管理；负责各种影像材料的数据备份；负责公司各部门和项目部委托的各种影像材料的刻录复制等工作。
其他部门：负责各自业务范围内工程影像资料的指导摄制、收集和管理。
第十一条项目经理部总工程师：负责项目工程影像资料建立、管理的组织策划和施行管理事情。
XX改造工程监理隐蔽工程及关键工序影像管理办法
XX工程XX-JLX标总监办
隐蔽工程及关键工序影像管理办法
第一条为加强XX改造工程项目的现场质量管理，强化隐蔽工程及关键工序的监督与管理，真实、准确地反映工程建设过程，达到规范化、精细化、标准化施工的目标，特制定本办法。
第二条凡在附表中明确属于隐蔽工程的项目，必须按照本规定要求，采取摄像、拍照等方式进行全方位、直观地记录施工现场的真实情况，通过真实、完整、连续的影像资料，反映工程建设的真实过程。
第三条施工单位应安排专人负责整理影像资料，按照分项、分部工程及拍摄时间进行分类整理归档，以月为时间单位及时汇总、更新，电子存档和实体存档需同步进行。
所有影像资料必须妥善保存，不得遗失。
第四条施工现场拍摄时需有相关监理人员在场，一般部位或工序需有总监办现场监理在场；重要部位或关键工序需有总监办专业工程师或以上级别人员在场。
第五条拍摄影像资料时，相关监理人员需佩戴上岗证，同时手持标明拍摄部位及拍摄时间的白板位于图片的一角，图片应能清晰的识别监理人员、桩号、结构部位、检查项目、检查结果等。
第六条资料的标注内容：隐蔽工程影像资料应明确标注拍摄时间、地点、拍摄人、项目名称、工程部位等。
第七条本办法自颁布之日起施行，由XX标总监办负责解释。
附表：
XX工程XX标总监办
隐蔽工程及关键工序拍摄部位及要求。
工程影像资料管理办法
工程影像资料管理办法第一章总则第一条工程影像资料记录着工程各项施工工艺、各项隐蔽工程实际情况、工程安全与质量控制、灾害、各级领导关怀及完整的施工过程。
对企业是一次总结与完善、提升、进步的重要内容之一。
随着影像技术和设备的迅速发展与普及，工程影像资料留存将是工程必不可少的重要工作之一。
第二条为贯彻落实体现工程安全、质量验收和现场实物安全、质量的一致性，进一步规范公司工程影像资料制作、整理、归档、保存和管理工作，以满足企业发展、工程质量提升、进步的需要，特制定本办法。
第三条本办法中所涉及的影像资料主要为影像（照片）资料，辅助为影音（视频）资料。
第四条本办法适用于中铁隧道集团四处有限公司所有在建项目。
第二章作用和目的第五条工程影像资料是工程记录档案的重要组成部分，应广泛收集。
第六条为科技进步，技术开发与创新提供有效依据。
如各工序施工现状，隐蔽工程的实际情况，工艺标准的制定，工程项目创优等。
第七条经过整理和编辑，可以作为培训资料与教材，丰富公司员工的安全、技术培训内容，提高培训质量和效率。
第八条为公司的经营活动，工程招（投）标和公司形象展示提供影像技术支持。
第三章职责第九条工程影像资料的管理工作由总工程师总体负责，工程部负责具体管理，其他部室在其职责范围内参与管理，项目经理部、工区、架子队等施工单元具体落实。
第十条公司工程部：负责项目工程影像资料管理的监督、检查和管理，指导项目摄制、整理、保存。
安质科：负责组织申报各类工程质量奖等所需工程影像资料的指导摄制、应用和监管。
经营部：负责市场开发所需工程业绩方面影像资料的收集、整理和应用。
党工部：负责公司对外宣传所需工程影像资料的指导摄制、收集和应用。
办公室：负责公司所有项目工程影像资料与项目竣工资料同步的归档和管理；负责各类影像资料的数据备份；负责公司各部门和项目部委托的各类影像资料的刻录复制等工作。
其他部门：负责各自业务范围内工程影像资料的指导摄制、收集和管理。
工程影像资料收集整理办法
工程影像资料收集整理办法莀为切实加强甜永高速公路建设项目工程的施工管理水平，提升工程实体质量，羈反映工程质量验收资料和现场实物质量的一致性，在整个项目的施工阶段，应采用拍照、摄像等方式记录隐蔽工程及关键性工序的施工过程，并形成一套完整的影像资料和电子文件。
一、二、影像资料收集内容和质量要求蒃1、工序检查验收蚂所拍摄的影像资料应能全面的记录整个施工全过程的质量状况，所有的隐蔽袈工程验收及关键工序都应该按检验批拍摄留存影像资料，每个拍摄部位至少应有一张全面反映质量验收和控制情况的照片。
2、安全质量问题及处理结果螇施工过程中发现的安全质量问题及处理过程进行拍摄记录，作为验收的凭证，薃发现问题、整改问题影像资料要做到前后闭合。
3、与设计不符的地质肃对施工过程中出现的与设计文件不相符的地质情况应及时予以拍摄记录，作薀为工程变更和索赔的依据。
．4、动态影像资料的收集薆对于施工过程中的每道同类工序应至少收集一套具有代表性的施工及检测蚃全过程的动态影像资料5、科研及新材料、新结构、新工艺在项目上的运用芀拍摄的影像资料能全面反映新技术、新工艺及科研项目在工程上的运用情况。
羇6、拍摄数量及质量要求芅数量上要求对规定的每个拍摄部位至少应该有一张全面反映质量验收和控制蚃状况的工程照片、当某一隐蔽工程部位一张照片不能完全反映现场实际质量情况时应当提供多张不同角度拍摄的照片。
所拍摄的照片要求清晰、里程连续，能够真实、有效、全面的反映具体工序真实情况，照片要有鲜明的特点突出主题，当采集内容需要计量、测量时、应使用器具及标尺进行拍摄记录，标尺设置要准确。
二、影像资料拍摄格式及编辑要求蚁1、拍摄动态影像资料时使用高清格式、分辨率不小于1024*768，使用摄像机蝿像素不低于500万。
，使用数码照1024*768格式，分辨率不小于JPG、拍摄静态影像资料时使用2莇．万。
相机的像素不低于1000、为保证影像资料信息的可追溯性，有利于影像资料编辑归档，所有影像资3螃料拍摄时标示牌统一采用白底黑字标牌进行标识、标牌置于照片的边角处，标宽为50cm*30cm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
榆树（黑吉界）至松原公路建设项目隐蔽工程照片管理办法
一、总体要求
隐蔽工程是指建筑物、构筑物在施工期间，将建筑材料或构
配件埋于物体之中被覆盖外表后看不见的实物，被其后序工程施
工所隐蔽的分项、分部工程。
隐蔽工程在覆盖后，如果发生质量问题，会造成停工、返工等巨大的经济损失，还可能造成人员伤亡和财产损失。
分部、分
项工程的隐蔽、验收、签证，要做到制度化、规范化、程序化，
手续完备，文字和影像资料齐全、完整、真实，避免资源的浪费
和后期运营安全，保证工程的质量和工程顺利完成。
二、编制依据
1、国家、交通运输部及相关部门颁发的标准、规范、文件。
2、吉林省高速公路施工标准化管理指南。
3、吉林省交通运输厅关于加强隐蔽工程质量管理工作的通
知吉交质监【2014】67号。
三、编制原则
1、加强对隐蔽工程的质量控制，杜绝隐蔽工程的质量隐患。
2、对隐蔽工程采取覆盖前完成验收，验收不合格的隐蔽工
程决不能进行下道工序施工的原则.
3、对隐蔽工程的施工技术管理人员在施工前进行技术培训
的原则。
4、隐蔽工程的关健部位、关键工序的检查验收采取验收过
程中的影像资料保存的原则。
四、隐蔽工程影像资料基本要求
1、根据隐蔽工程检查验收内容，不同种类的隐蔽工程检查
验收项目或者工序必须留有影像资料，每个隐蔽工程部位或工序至少拍摄3张不同角度的工程照片，整体照片2张，局部照片1 张（如果3张图片不能反映隐蔽工程的质量状况，根据实际情况增加照片的数量）。
2、照片要清楚，能真实反映出隐蔽工程隐蔽前的实际情况。
3、为核实工程量或检验工程变更有关尺寸时，应对量尺刻度
拍摄清晰。
4、拍摄照片时，隐蔽工程应自检完成，且经总监办(中心试
验室）验收合格后进行拍摄。
5、照片内不应有工作人员图像。
6、承包人拍照时总监办人员应旁站监督。
7、照片应用不低于800万像素的数码相机进行拍摄。
8、拍摄完成应及时打印成册，照片尺寸为6寸，装入标准相册，建立隐蔽工程台账，按路基、路面、特大桥、大桥、中桥、匝道桥、立交桥、小桥、通道桥、涵洞等类别进行归档。
9、对因未能提供有效影像资料的单位，可能因此影响费用的
索取、质量问题的处理，责任自负。
五、隐蔽工程拍摄部位及频率
1、路基工程
1-1不良地质地段回填前及回填后均需进行拍照，每50米1
个断面，每个断面整体与局部各1张照片，局部照片要求有刻度
尺能体现回填厚度。
1-2土工合成材料铺设完工后，每50米一段，整体与局部各拍摄1张照片。
1-3路基纵向盲沟铺设完工后，每50米一段，整体与局部各
拍摄1张照片；路基横向盲沟每道铺设完工后，整体与局部各拍
摄1张照片。
1-4台背回填每侧桥台每3层拍摄1张照片，台背回填前及
回填完成后每侧桥台各拍摄1张照片。
2、路面工程
2-1路面各结构层钻芯取样时，芯样平放在芯孔旁，拍摄2
张钢板尺丈量芯样长度照片（不同丈量位置各1张）.
2-2混凝土路面拉杆、传力杆、补强钢筋每作业循环一处拍
摄2张照片（整体与局部各拍摄1张照片）.
3、桥梁、涵洞工程
3-1构造物基础达到设计标高但实际地质情况与设计地质情
况不符时，整体与局部各拍摄1张照片。
按批准方案挖到设计标
高换填前、换填后，整体与局部各拍摄1张照片。
（要求必须有
对照测量证据反应实际挖深）。
3-2构造物基础未达到设计高程但地基承载力达到设计要
求，经批准同意提高基础标高时，此标高位置整体与局部各拍摄1
张照片。
（要求必须有对照测量证据反应实际挖深）
3-3大、中桥梁桩基钢筋、墩身钢筋、梁板钢筋（含张拉管道
坐标）按30%进行拍摄（整体与局部各拍摄1张照片）。
3-4连续梁钢筋100%拍摄（整体与局部各拍摄1张照片）.
3-5扩大基础钢筋、台身肋板钢筋、盖梁钢筋100%拍振（整
体与局部各拍摄1张照片）。
3-6桥面铺装钢筋、护栏底座钢筋100%拍摄（整体与局部各拍摄1张照片）。
3-7每道伸缩缝钢筋100%拍摄（整体与局部各拍摄1张照
片）.
3-8小桥、通道、涵洞：扩大基础、墙身钢筋100%拍摄（整
体与局部各拍摄1张照片），盖板、空心板钢筋按30%频率拍摄，其余参照大中桥拍照频率。
3-9模板拆除后混凝土表面存在缺陷部位修补后的对比照片
（补修方案应经书面批准）。
3-10存在质量问题采用经批准的维修方案维修前、维修后的
对比照片。
3-11存在质量争议部位的照片。
3-12经批准采用计日工、合同外工程处理部位的照片。
上述隐蔽工程照片不含：施工文明、领导检查、应急演练、
各类会议、各类试验、驻地建设等照片。
六、工程照片的格式
1、工程照片是控制工程质量、工程检查验收、工程质量问题处理的重要文件，必须按规定的格式进行准确、规范地拍摄和存档。
所有隐蔽工程验收过程中，影像资料拍摄时统一采用尺寸400mm×600mm（高×长）白底黑字标牌进行标识，标识牌置于照片右下角1/4处。
2、拍照时必须使用标准的“工程照片拍摄记录牌”。
注明位置、部位或桩号（路基路面应注明起论桩号）、时间、施工负责人、旁站监理、合同号、施工单位等。
工程照片拍摄记录牌
一、要求：尺寸为长60cm，宽40cm，白底黑字。
表中固定项目直接做出，字体为宋体，实际内容手工填写，要求填写工整、清晰。
七、隐蔽工程照片归档
现要求各单位隐蔽工程照片按照《数码照片归档与管理规范》
（DA/T50-2014)要求进行归档，达到竣工资料组卷要求。
具体
要求如下：
1、统一使用标准的照片档案册归档，相册小条为长方形。
2、相册中相册小条除参见号外其它信息应填写，总说明、目
录、备考表中说明应填写，相册档号、备考表中立卷人、检查人、组卷日期可暂时不填。
要素填写：①照片号/底片号：按照片顺序号排（即：1、2、
3..60，每本相册单独流水）.②参见号：该张照片对应的施工资
料所在的卷内档号。
③文字说明：该张照片的施工段落和构造物
（或结构层）名称、照片部位。
④拍摄时间：该张照片拍摄时候
的日期（如：20170101）.③摄影者：该张照片摄影时的人员名字
3、路基士石方：照片按照由小桩号到大桩号、由底层到顶
层顺序进行整理。
4、排水工程：由小桩号到大桩号进行整理。
5、砌筑防护工程、大型挡土墙、组合挡土墙：参照路基土
石方组卷方法。
6、路面工程：按结构层类型分类归档，由小桩号到大桩号
的顺序组卷。
7、桥涵工程(小桥、人行天桥、涵洞、通道、大中桥等）：
首先按结构物分类，然后按小桩号到大桩号，每座构造物进行归
档，由基础到上部、按部位顺序组卷（如桩基1-0、1-1、1-2、1-3）。
8、最终竣工资料组卷时，各类隐蔽工程照片相册小条的参
见号要求填写，备考表等其他内容也要补齐，相册档号按自家单
位、分部、分项划分顺序进行流水。
9、隐蔽工程照片应储存在耐久性好的载体上，统一采用光盘作为隐蔽工程照片档案长期保存的存储载体，一式2套。
