电工学2习题
电工学2考试题目及答案
电工学2考试题目及答案一、选择题（每题2分，共20分）1. 电流通过电阻时，电阻上产生的热量与电流的平方成正比，与电阻的阻值成正比，与通电时间成正比。
这个关系被称为焦耳定律。
以下哪个选项正确描述了焦耳定律？A. Q = I^2RtB. Q = IR^2tC. Q = It^2RD. Q = Rt^2I答案：A2. 并联电路中，总电阻与各支路电阻的关系是：A. 1/R总 = 1/R1 + 1/R2 + 1/R3B. R总 = R1 + R2 + R3C. R总 = R1 * R2 / (R1 + R2)D. R总 = 1 / (1/R1 + 1/R2 + 1/R3)答案：D3. 交流电的有效值（RMS）是指：A. 交流电的最大值B. 交流电的平均值C. 交流电的瞬时值D. 在同样时间内产生相同热量的直流电的值答案：D4. 星形接法（Y接法）的三相电路中，线电压与相电压的关系是：A. U线 = U相B. U线= √3 * U相C. U线= 1/√3 * U相D. U线 = 2 * U相答案：B5. 变压器的匝数比与电压比的关系是：A. U1/U2 = N1/N2B. U1/U2 = N2/N1C. U1/U2 = 1/(N1/N2)D. U1/U2 = N1^2/N2^2答案：A6. 电容器的容抗与频率的关系是：A. Xc = 1/(2πfC)B. Xc = 2πfCC. Xc = f/(2πC)D. Xc = C/(2πf)答案：A7. 电感器的感抗与频率的关系是：A. Xl = 2πfLB. Xl = 1/(2πfL)C. Xl = f/(2πL)D. Xl = L/(2πf)答案：A8. 交流电路中的功率因数是指：A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 有功功率与无功功率的比值D. 视在功率与无功功率的比值答案：A9. 三相电路的功率计算公式是：A. P = √3 * U线 * I线* cosφB. P = √3 * U相 * I相* cosφC. P = U线 * I线* cosφD. P = U相 * I相* cosφ答案：B10. 直流电动机的工作原理是基于：A. 电磁感应B. 洛伦兹力C. 法拉第电磁感应定律D. 楞次定律答案：B二、填空题（每题2分，共20分）1. 在纯电阻电路中，功率因数______。
电工学2考试题目及答案
电工学2考试题目及答案一、单项选择题（每题2分，共10题）1. 电路中，电压与电流的比值称为（）。
A. 电阻B. 电导C. 电势D. 电抗答案：A2. 交流电路中，电感元件的阻抗与频率的关系是（）。
A. 正比B. 反比C. 无关D. 先减小后增大答案：A3. 电路中，电容元件的阻抗与频率的关系是（）。
A. 正比B. 反比C. 无关D. 先增大后减小答案：B4. 欧姆定律适用于（）。
A. 直流电路B. 交流电路C. 纯电阻电路D. 所有电路答案：C5. 电路中，功率因数的定义是（）。
A. 电压与电流的比值B. 电压与电流相位差的余弦值C. 电压与电流的有效值之比D. 电压与电流的瞬时值之比答案：B6. 电路中，三相负载的星形接法与三角形接法相比，具有（）。
A. 更高的电压B. 更高的电流C. 更高的功率因数D. 更高的功率答案：C7. 电路中，谐振频率是指（）。
A. 电路阻抗最大的频率B. 电路阻抗最小的频率C. 电路电流最大的频率D. 电路电压最大的频率答案：B8. 电路中，串联电路的总阻抗与各部分阻抗的关系是（）。
B. 相加C. 相乘D. 相除答案：B9. 电路中，若负载为纯电阻，则该负载的功率因数为（）。
A. 0B. 0.5C. 1D. -1答案：C10. 电路中，电流通过电感元件时，会产生（）。
A. 电压降B. 电流滞后C. 电流超前D. 电压超前答案：B二、填空题（每题3分，共5题）1. 电路中的功率可以分为有功功率、无功功率和______。
答案：视在功率2. 电路中，电阻的单位是欧姆，符号为______。
答案：Ω3. 电路中，电容的单位是法拉，符号为______。
4. 电路中，电感的单位是亨利，符号为______。
答案：H5. 电路中，三相负载的星形接法中，线电压与相电压的关系是______。
答案：√3倍三、计算题（每题10分，共2题）1. 已知电路中电阻R=10Ω，电感L=0.5H，电容C=50μF，求电路的谐振频率。
参考答案-《电工学(第二版)习题册》-B01-4104
四、计算题 1． 解：（1）0.2T；（2）垂直导体向上；（3）0N；0.2T 2． 解：0.25T，磁场方向为垂直纸面向里
§2-4 电磁感应
一、填空题
10
1．感应电流 阻碍 相反 相同
2．愣次
e N
法拉第电磁感应
t
3．大 零 二、判断题
1．× 2．× 3．×4．×5.× 6.× 三、选择题
6
I
1
I2 A
I3
R1
R2 I6 R3
B R6
E
R5
C R4
I5
I4
根据基尔霍夫第一定律：
A 节点： I1 = I2 + I3
25= I2 +16
I2 =9A B 节点： I3 + I6 = I4
16+ I6 =12
I6 =-4A C 节点： I4 + I5 = I1
12+ I5 =25
I5 =13A 3. 解：假设电路中电流方向
周期T 2 23.14 0.02s 314
3． 解：（1）Um =110V， =314rad/s， f =50Hz， t =0.02 s，0 = 45 （2）Um = 380 2 V， = 2000 rad/s， f =1000Hz， t =1ms，0 =- 45 （3）Um = 220 2 V， =100 rad/s， f =15.9Hz， t =63.8ms，0 =145 （4）Um =110V， =314rad/s， f =50Hz， t =0.02 s，0 =145
1.答： 大小和方向都随时间按正弦规律作周期性变化的电动势（电压、电流） 称为正弦交流电。
2.答：直流电的电流方向不变化，交流电的方向会发生变化。 五、计算题

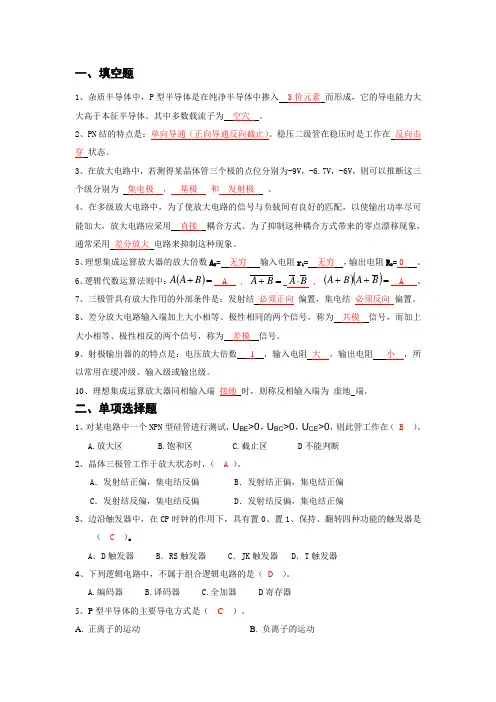

电工学2习题
一、 填空题1、杂质半导体中，P 型半导体是在纯净半导体中掺入 3价元素 而形成，它的导电能力大大高于本征半导体。
其中多数载流子为 空穴 。
2、PN 结的特点是：单向导通（正向导通反向截止）。
稳压二级管在稳压时是工作在 反向击穿 状态。
3、在放大电路中，若测得某晶体管三个极的点位分别为-9V ，-6.7V ，-6V ，则可以推断这三个级分别为 集电极 ， 基极 和 发射极 。
4、在多级放大电路中，为了使放大电路的信号与负载间有良好的匹配，以使输出功率尽可能加大，放大电路应采用 直接 耦合方式。
为了抑制这种耦合方式带来的零点漂移现象，通常采用 差分放大 电路来抑制这种现象。
5、理想集成运算放大器的放大倍数A U = 无穷 输入电阻r i = 无穷 ，输出电阻R O = 0 。
6、逻辑代数运算法则中：()=+B A A A , +B A B A ⋅ , ()()=++B A B A A 。
7、三极管具有放大作用的外部条件是：发射结 必须正向 偏置，集电结 必须反向 偏置。
8、差分放大电路输入端加上大小相等、极性相同的两个信号，称为 共模 信号，而加上大小相等、极性相反的两个信号，称为 差模 信号。
9、射极输出器的的特点是：电压放大倍数 1 ，输入电阻 大 ，输出电阻 小 ，所以常用在缓冲级、输入级或输出级。
10、理想集成运算放大器同相输入端 接地 时，则称反相输入端为 虚地 端。
二、单项选择题1、对某电路中一个NPN 型硅管进行测试，U BE >0，U BC >0，U CE >0，则此管工作在（ B ）。
A.放大区B.饱和区C.截止区 D 不能判断2、晶体三极管工作于放大状态时，（ A ）。
A ．发射结正偏，集电结反偏B ．发射结正偏，集电结正偏C ．发射结反偏，集电结反偏D ．发射结反偏，集电结正偏3、边沿触发器中，在CP 时钟的作用下，具有置0、置1、保持、翻转四种功能的触发器是（ C ）。
电工学第2章习题答案
5.0 9 5 5 10
5
0 .6 3 7 10
5
5.7 3 10 （ m ）
5
4、计算结果表明，左段伸长5.0955x 10-5m， 右段伸长0.637x 10-5m，全杆伸长5.73 x10-5m。
2-3 图2-36所示三角形支架，杆AB及BC都是 圆截面的。杆AB直径d1＝20mm，杆BC直径 d2＝40mm，两杆材料均为Q235钢。设重物的 重量G＝20kN。问此支架是否安全。
解 选取B为研究对象 1、如图所示，由平衡方程得 ∑Fx=0 G－FBCSin30o=0 ∑Fy=0 FAB－FBCCos30o=0
解得 FBC=G
FA B 3G
2、正应力为
AB
FA B A AB 3 20 10
3
4
110.3M P a [ ] l60 M P a
2
18 2 10 π d
2
3
τ
60M Pa
得 d 14m m 挤压应力 σ p A t d 8 1 0 3 d σ p 2 0 0 M P a 2 1
1
p
p
18 10
3
得 d 1 1m m
挤压应力
p 2A 1 p t2 2 d 18 10
3 3
σp
1
5 10 2 d
σ p 200 M P a
得
d 9mm
综上可知
d 14m m
2- 8 如图2-41所示，齿轮与轴用平键连 接，已知轴直径d=70mm，键的尺寸 b h 20m m 12m m 100m m ，传递的力偶矩 M 2 K N m ；键材料的许用应力 τ

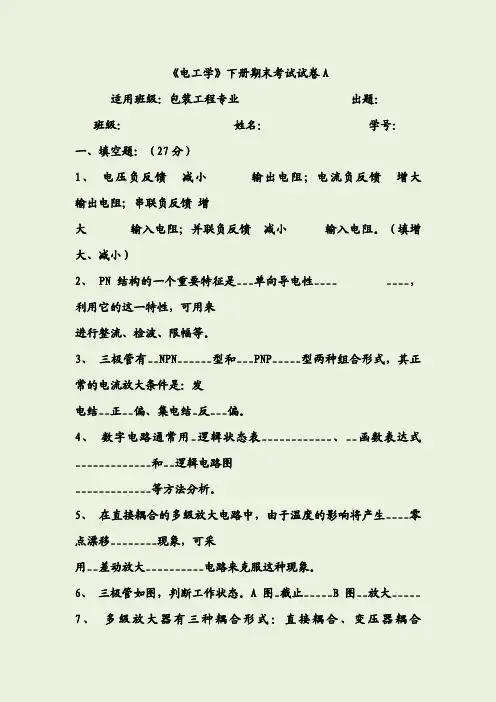

《电工学2》期末考试卷AB湖工大
《电工学》下册期末考试试卷A适用班级：包装工程专业出题：班级：姓名：学号：一、填空题：（27分）1、电压负反馈减小输出电阻；电流负反馈增大输出电阻；串联负反馈增大输入电阻；并联负反馈减小输入电阻。
（填增大、减小）2、PN结构的一个重要特征是___单向导电性________，利用它的这一特性，可用来进行整流、检波、限幅等。
3、三极管有__NPN______型和___PNP_____型两种组合形式，其正常的电流放大条件是：发电结__正__偏、集电结_反___偏。
4、数字电路通常用_逻辑状态表____________、__函数表达式_____________和__逻辑电路图_____________等方法分析。
5、在直接耦合的多级放大电路中，由于温度的影响将产生____零点漂移________现象，可采用__差动放大__________电路来克服这种现象。
6、三极管如图，判断工作状态。
A图_截止_____B图__放大_____7、多级放大器有三种耦合形式：直接耦合、变压器耦合________、_阻容耦合_______和________。
8、根据逻辑函数表达式，F=A+AB可以表达为A+ B。
9、分析集成运放器时，通常把它看成是一个理想元件，即开环电压放大倍数____∞____，差模输入电阻___∞_____，共模抑制比___∞_____及开环输出电阻为___0_____。
10、场效应管是一种_____电压___控制器件。
它可分为__结型场效应管______型和______绝缘栅型场效应管__型两大类。
二、选择题：（20分）1、欲使稳压管具有良好的稳压特性，它的工作电流Iz，动态内阻rz及温度系数α等各项参数，大一些好还是小一些好（B）A：Iz小一些，rz、αz大一些；B：Iz大一些，rz、αz小一些；C：Iz、rz大一些，、αz小一些；D；Iz、αz大一些，rz、小一些；2、单相桥式整流加电容滤波，直流输出电压为30V,则交流输入电压有效值为（A） A.30V B.33V C.25V D.27V3、分压式偏置电路稳定静态工作点的原理是利用了(C)A：交流电流负反馈B：交流电压负反馈C：直流电流负反馈D：直流电压负反馈-1V-1.7V-5V(B)(A)3V2V6V4、D触发器在D=1时，输入一个CP脉冲，其逻辑功能是（A）。
电工学2(试卷及标准答案)-第1套j
电工学2(试卷及答案)-第1套j————————————————————————————————作者：————————————————————————————————日期：2---○---○------○---○---学 院专业班级学 号姓 名………… 评卷密封线 ……………… 密封线内不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ……………… 评卷密封线 …………中南大学考试模拟试卷120 ~20 学年 学期 电工学II 课程 时间100分钟32学时， 2 学分，闭卷，总分100分，占总评成绩60 %题 号一 二 三 四 五 六 七 八 九 十 合 计得 分评卷人 复查人一、填空题（每空1分，共20分）1. 常见的无源电路元件有 、 和 ；常见的有源电路元件是 和 。
2. 正弦交流电的三要素是 、 和 。
3. 普通二极管具有 导电性。
4. 集成运算放大器具有 和 两个输入端，相应的输入方式有 输入、 输入和 输入三种。
5. 在时间上和数值上均作连续变化的电信号称为 信号；在时间上和数值上离散的信号叫做 信号。
6. B A C B A F ++=)(＝7. 时序逻辑电路的输出不仅取决于 的状态，还与电路 的现态有关。
8. 下图所示是u A 、u B 两输入端的输入波形，输出波形F 为 门的输出波形。
得 分 评卷人Fu Atu Bt二、试求图所示电路中A 点的电位。
（8分）三、用戴维宁定理计算图中的电流I 。
(本题10分)四、试将下图所示电路化简成最简形式。
(本题8分)得 分 评卷人得 分 评卷人得 分 评卷人Ω1Ω5Ω3Ω22A10V+-I---○---○------○---○---学 院专业班级学 号姓 名………… 评卷密封线 ……………… 密封线内不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ……………… 评卷密封线 …………五、电路如图所示，已知u i =5sin ωt (V)，二极管导通电压U D ＝0.7V 。
电工二级模拟试题(含参考答案)
电工二级模拟试题（含参考答案）一、单选题（共30题，每题1分，共30分）1、RLC串联电路发生串联谐振的条件是（）。
A、ωL=ΩcB、L=CC、ωL=1/ΩD、L=1/C正确答案：C2、三相四线制中，中性线的作用是（）。
A、保证三相负载B、保证三相电流C、保证三相电压D、保证三相功率对称正确答案：D3、由白炽灯、电烙铁、电阻器组成的交流电路都可近似看成是（）电路。
A、电阻、电感B、纯电容C、纯电阻D、纯电感正确答案：C4、不能用电阻串、并联化简的直流电路叫（）直流电路。
A、串、并B、简单C、多样D、复杂正确答案：D5、低压熔断器,广泛应用于低压供配电系统和控制系统中,主要用于（）保护,有时也可用于过载保护。
A、短路B、熔断C、速断D、过流正确答案：A6、设计规范中RS232通讯的距离是（）。
A、200MB、1300MC、10MD、15M正确答案：D7、在变频器的变频运行与工频运行互相切换的控制线路中，输出接触器和工频切换接触器必须要有（）措施。
A、点动B、连锁C、互锁D、自锁正确答案：C8、直流有刷电动机是应用时间最长的一种电动机，以下（）不属于其优势。
A、电动机有电刷B、可靠C、电动机坚固D、电动机功率大正确答案：A9、如果要实现快速变化信号的实时控制与检测，A/D与D/A转换器还要求具有较高的转换（）。
A、精度B、速度C、能力D、数值正确答案：B10、绝缘材料的主要作用是用来（）带电和不带电的导体，使电流只能沿着导体流动。
A、引导B、连接C、隔离D、保护正确答案：C11、A/D转换器的转换时间与转换（）的类型有关。
A、电路B、频率C、速度D、角度正确答案：A12、从业人员做到真诚不欺，下列哪项不对（）。
A、不搭“便车”B、坦诚相待C、偶尔可以欺骗他人D、出工出力正确答案：C13、在一台变频器驱动一台电动机的情况下，一般不设置（）接触器。
A、输入B、连接C、输出D、相连正确答案：C14、运算放大器的输出电压主要受供电电源的限制，在普通的运算放大器中，输出电压最大值一般仅为（）。
