电能计量
电能计量方法
电能计量方法
1. 标准表计法
标准表计法是一种传统且常用的电能计量方法。
它通过将待测电能与一个已知准确度的标准电能表进行比较来进行测量。
此方法精度较高，但需要定期校准保证准确性。
2. 瞬时功率积分法
瞬时功率积分法是一种基于功率测量的电能计量方法。
它通过连续测量电流和电压，并对其乘积进行积分来计算累积电能。
此方法适用于直流电路和交流电路。
3. 负荷分摊法
负荷分摊法是一种根据不同负荷消耗的电能进行计量的方法。
通过分析各个负荷设备的能耗，并按比例分摊总电能消耗，计算得到各个负荷设备的电能消耗量。
此方法适用于多个负荷设备共享一个电源的情况。
4. 基于电能计量装置和通信技术的远程计量法
基于电能计量装置和通信技术的远程计量法是一种现代化的电能计量方法。
通过使用智能电能表和远程通信技术，可以实现对电能的实时监测和远程计量。
此方法具有便捷、精确和高效的特点。
综上所述，电能计量方法包括标准表计法、瞬时功率积分法、负荷分摊法和基于电能计量装置和通信技术的远程计量法。
选择适合的计量方法可以确保对电能的准确测量和记录，为能源管理和费用计算提供有效支持。
电能计量

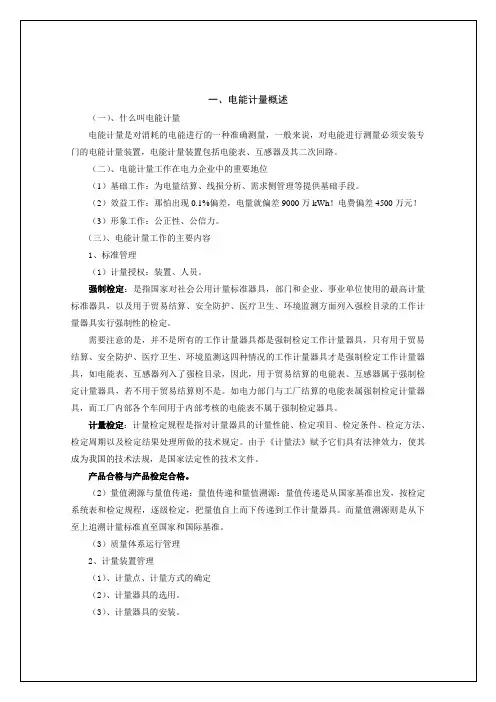

一、电能计量概述（一）、什么叫电能计量电能计量是对消耗的电能进行的一种准确测量，一般来说，对电能进行测量必须安装专门的电能计量装置，电能计量装置包括电能表、互感器及其二次回路。
（二）、电能计量工作在电力企业中的重要地位（1）基础工作：为电量结算、线损分析、需求侧管理等提供基础手段。
（2）效益工作：那怕出现0.1%偏差，电量就偏差9000万kWh！电费偏差4500万元！（3）形象工作：公正性、公信力。
（三）、电能计量工作的主要内容1、标准管理（1）计量授权：装置、人员。
强制检定：是指国家对社会公用计量标准器具，部门和企业、事业单位使用的最高计量标准器具，以及用于贸易结算、安全防护、医疗卫生、环境监测方面列入强检目录的工作计量器具实行强制性的检定。
需要注意的是，并不是所有的工作计量器具都是强制检定工作计量器具，只有用于贸易结算、安全防护、医疗卫生、环境监测这四种情况的工作计量器具才是强制检定工作计量器具，如电能表、互感器列入了强检目录，因此，用于贸易结算的电能表、互感器属于强制检定计量器具，若不用于贸易结算则不是。
如电力部门与工厂结算的电能表属强制检定计量器具，而工厂内部各个车间用于内部考核的电能表不属于强制检定器具。
计量检定：计量检定规程是指对计量器具的计量性能、检定项目、检定条件、检定方法、检定周期以及检定结果处理所做的技术规定。
由于《计量法》赋予它们具有法律效力，使其成为我国的技术法规，是国家法定性的技术文件。
产品合格与产品检定合格。
（2）量值溯源与量值传递：量值传递和量值溯源：量值传递是从国家基准出发，按检定系统表和检定规程，逐级检定，把量值自上而下传递到工作计量器具。
而量值溯源则是从下至上追溯计量标准直至国家和国际基准。
（3）质量体系运行管理2、计量装置管理（1）、计量点、计量方式的确定（2）、计量器具的选用。
（3）、计量器具的安装。
（4）、计量器具的运行维护。
二、低压集抄概述（一）集抄的基本原理中心计算机调制解调器网络 3中继器网络 2n个抄表集中器网络 1n个具有自动抄表功能的电能表低压集抄系统原理框图（二）智能电能表1、特点①功能强大②准确度等级高且稳定③起动电流小且误差曲线平整。
电力系统中的电能计量
电力系统中的电能计量电力系统中的电能计量是指对电能进行准确测量和计算的过程，是电力系统运行和管理的基础。
随着现代社会对电力需求的增加，电能计量的准确性和可靠性对于保障电力供应的稳定性和公平性至关重要。
本文将从电能计量的原理、技术和应用等方面进行探讨。
一、电能计量的原理电能计量的原理是基于电力系统中存在的电压、电流和功率的关系。
根据欧姆定律，电力系统中的电能可以通过电流和电压的乘积来表示，即：电能 = 电流 * 电压在交流电力系统中，电流和电压都是时变的，因此电能的计量需要考虑到时间因素。
通常采用积分的方法来对电能进行累积计算，积分形式如下：电能= ∫(电压 * 电流) dt二、电能计量的技术电能计量的技术既包括硬件设备，也包括相关的计量算法和软件系统。
现代电能计量通常采用电能表来实现，电能表包括电压传感器、电流传感器、电能积分器和显示器等组成。
1. 电压传感器电压传感器主要用于测量电力系统中的电压，通常采用电势互感器的原理实现。
电势互感器通过将高电压信号转换为低电压信号，使得电能表能够安全、精确地测量电压。
2. 电流传感器电流传感器用于测量电力系统中的电流，通常采用电流互感器的原理实现。
电流互感器通过电磁耦合的方式将高电流信号转换为低电流信号，以保证电能计量的准确性和安全性。
3. 电能积分器电能积分器是电能计量的核心部件，用于对电流和电压进行积分计算，得到电能的累积值。
现代电能积分器通常采用微电子技术，能够实现数字化的电能计量，具有高精度和稳定性的特点。
4. 显示器显示器用于显示电能计量的结果，一般为数字式显示。
通过显示器，用户可以直观地了解电能的消耗情况，从而进行用电计划和节能措施。
三、电能计量的应用电能计量在电力系统中有着广泛的应用，主要包括以下几个方面。
1. 电能结算电能计量是电力供应商与用户之间进行电能结算的基础。
电力供应商根据电能计量的结果，向用户计费，确保供电公平和合理。
2. 电力负荷管理电能计量可以实时监测用户的电能消耗情况，帮助电力系统实现负荷管理。
电能表计量单位
电能表计量单位
电能表计量单位是指用于测量特定电能表（如家用电能表、电力表）的单位或计量方式，用以衡量电能的变化和发电量的大小。
二、常用单位
1、千瓦时（kWh）
千瓦时是最常用的电能计量单位，1千瓦时等于1000瓦时，符号为“kWh”，可以理解为指一定时间（一般为1小时）内某电器消耗的电能量，也就是1000瓦的电器在一小时内消耗的电量。
2、千乏
千乏（kvar）是另一种电能表计量单位，符号为“kvar”，也称为反电力或额定容量，是指一定时间（一般为1小时）内某电器消耗的电能量，以千乏来衡量。
它的概念和千瓦时类似，只是千乏以容量（大小）来表示，而千瓦时是以时间为单位来表示的。
3、千伏安（kVA）
千伏安（kVA）是另一种电能表计量单位，符号为“KVA”，可以理解为指某电器在一小时内消耗的电量，以千伏安来衡量，是容量功率与电压的乘积。
千伏安通常用于表示变压器的输出功率。
4、比特（bit）
比特（bit）是衡量特定电能表（如智能电表）电能变化的最小单位，符号为“bit”，每个比特相当于1/1000千瓦时，也可以理解为小到毫瓦的电能，称之为微瓦级电能计量。
通过智能电表，可以对每比特电能进行记录、核算和计量。
三、应用
1、家用电能表
家用电能表是指在家庭内使用的电表，家用电能表的计量单位一般是千瓦时（kWh），智能电表的计量单位则是比特（bit）。
2、电力表
电力表是指在供电企业、工厂、大型企业或大型建筑物中使用的电表，电力表的计量单位一般是千乏（kvar）或千伏安（kVA）。
电能计量知识,希望大家喜欢
电能计量知识,希望大家喜欢目录一、电能计量基本概念 (2)1.1 电能的概念 (3)1.2 电能计量的意义 (3)二、电能计量的历史与发展 (4)2.1 国内外电能计量的发展历程 (5)2.2 当前电能计量的技术水平 (7)三、电能计量的方法与设备 (8)3.1 电能表的基本原理与分类 (9)3.2 电能表的选用与安装 (10)3.3 互感器的作用及选型 (11)四、电能计量的准确性与可靠性 (13)4.1 影响电能计量准确性的因素 (14)4.2 提高电能计量可靠性的措施 (15)五、电能计量的应用与实践 (16)5.1 电力系统的负荷调整与控制 (17)5.2 电力市场的运营与管理 (19)5.3 节能减排与电能计量的关系 (20)六、电能计量的法律法规与标准 (21)6.1 国家对电能计量的相关法规 (22)6.2 国家和行业标准对电能计量的要求 (23)七、电能计量知识普及与教育 (24)7.1 青少年能源意识培养 (26)7.2 能源专业人才培养 (27)7.3 社会各界对电能计量的关注与支持 (28)八、结语 (29)8.1 电能计量知识的重要性 (30)8.2 大家共同推动电能计量行业的发展 (31)一、电能计量基本概念电能计量是对电力系统中的电能消耗进行准确测量和评估的一种手段，它对于电力系统的规划、运营和管理具有重要意义。
电能计量不仅仅是对电能量的测量，还包括对电能质量的评估和对用电设备的性能监测。
电能计量的基本参数主要包括电压、电流、频率、相位角等。
这些参数是电能计量的基础，通过对这些参数的测量和分析，可以计算出电能的消耗、传输效率和功率因数等关键指标。
电能计量的方法有很多种，包括直接测量法、间接测量法和组合测量法等。
直接测量法是通过直接的物理量测量得到电能值，如使用电能表进行测量；间接测量法是通过测量与电能相关的其他物理量，如温度、压力等，然后通过公式转换得到电能值；组合测量法则是结合多种测量方法，以提高测量的准确性和可靠性。
电能计量技术总结知识点
电能计量技术总结知识点一、电能计量原理1.1 电能的概念电能是电力系统中一个重要的参数，表示单位时间内消耗的电功率。
在电力系统中，电能通常用来衡量电能消耗的多少，它是电能计量的基础。
1.2 电能计量原理电能计量原理是指利用电能计量装置测量和计算电能消耗的原理。
一般来说，电能计量原理可以分为电能测量原理和电能计算原理两个方面。
电能测量原理是指利用电能计量装置对电能进行测量的原理，而电能计算原理是指根据电能测量值计算电能消耗的原理。
1.3 电能计量单位电能计量单位是指表示电能消耗的量的单位。
常用的电能计量单位包括千瓦时（kWh）、兆瓦时（MWh）等。
电能计量单位的选择应根据实际情况进行确定。
二、电能计量装置2.1 电能表电能表是用来测量和记录电能消耗的装置，是电能计量技术中的核心装置。
电能表有机械式电能表和电子式电能表两种类型，它们通过测量电压、电流和功率因数等参数来计算并显示电能消耗的值。
2.2 电能表的分类根据电能表的工作原理和测量方式，电能表可以分为感应式电能表、静电式电能表、电子式电能表等几种类型。
不同类型的电能表在测量精度、测量范围、抗干扰能力等方面都有不同的特点。
2.3 电能表的安装电能表的安装对于保证其正常工作和测量准确性至关重要。
电能表的安装应符合相应的标准和规范，包括安装位置、接线方式、接地方法等方面的要求。
三、电能计量误差及校验3.1 电能计量误差电能计量误差是指电能表测量值与实际电能消耗值之间的差异。
电能计量误差通常包括示值误差、影响误差和环境误差等几种类型。
了解和控制电能计量误差对于保证电能计量准确性至关重要。
3.2 电能计量校验为了验证电能表的准确性和稳定性，需要对电能表进行定期的校验。
电能计量校验通常包括现场校验和实验室校验两种方式，通过校验可以判断电能表是否符合测量要求，并及时进行调整和维护。
3.3 电能计量管理电能计量管理是指利用各种技术手段来保证电能计量准确性和可靠性的管理工作。
电能计量基础知识
功、无功、象限表等等）。 其他：最大需量表
2、电能表的常用术语、名词等基本知识
准确度等级 转盘 额定电压
电能表铭牌上 告诉我们什么？
计度器 单位：kWh 电能表型号
电能表类别名称
电能表常数
频率
条形码（位置处）
标定电流、最大电流
4.电流互感器的型号规定
目前，国产电流互感器型号编排方法规定 如下：
国产电流互感器型号编制规则
额定电压
额定电流
1 2 34
设计 序号
准确度等级
第一个 第二个字母
字母
L
D
F
M
R
Q
C
Z
Y
电流互 单匝贯 感器 穿式
第三个字母
Z
C
复匝式 母线式 装入式
第四个字母
W
D
B
绕组式 J
瓷箱式 S
支持式 C
低压型 Q
Ⅳ类电能计量装置：
负荷容量为315kVA以下的计费用户、发供电企业内部经济技术 指标分析、考核用的电能计量装置。
Ⅴ类电能计量装置：
单相供电的电力用户计费用电能计量装置。
返回
互感器
2023/9/1
2023/9/1
互感器的分类
三、测量用互感器
互感器的主要作用： 1.将高压转变为低电压、大电流转变为小电流，缩小测
分类原则：
①电量大小； ②贸易结算； ③内部考核； ④便于管理； ⑤管理工作量大小。
分类方法：
运行中的电能计量装置按其所计量 电能量的多少和计量对象的重要程 度分五类(Ⅰ、Ⅱ、Ⅲ、Ⅳ、V)
电能计量手册
电能计量手册一、引言电能计量是电力系统中重要的环节，通过准确测量和记录电能的使用情况，可以实现电力资源的科学管理和能源消耗的监测。
本手册旨在提供关于电能计量的基本知识和操作指南，帮助读者更好地理解和应用电能计量技术。
二、电能计量原理1. 电能计量定义电能计量是指通过测量和记录电能的使用情况，以便进行能源管理和消费计费的过程。
电能计量是电力系统中不可或缺的一环，对于电力从供应到消费的全过程进行监测和统计具有重要意义。
2. 电能计量基本原理电能计量的基本原理是通过测量电流和电压的大小及使用时间，计算电能的消耗量。
电能计量的准确性和可靠性对于保障电能供应的公平性和合理性至关重要。
3. 电能计量装置电能计量装置是用于测量和记录电能使用情况的设备，主要由电能表、电流互感器和电压互感器组成。
电能表是电能计量装置的核心部件，通过与电力系统连接并测量电流和电压的变化，实现对电能的计量。
三、电能计量分类与应用1. 电能计量分类电能计量根据用途和场景的不同，可分为低压电能计量、高压电能计量和特殊场合电能计量。
低压电能计量主要应用于家庭和商业用电场所，高压电能计量用于工业生产和大型公共设施，特殊场合电能计量适用于一些特殊行业或特殊环境下的电能计量需求。
2. 电能计量应用电能计量技术广泛应用于电力系统、工业生产、商业用电和家庭用电等领域。
在电力系统中，电能计量是实现能源管理和计费的基础，能够帮助电力公司进行电费结算和电力市场监测。
在工业生产中，电能计量可以监测和控制电力消耗，实现节能减排和成本控制。
在商业和家庭用电领域，电能计量可以帮助用户了解和管理电能使用情况，实现合理用电和节约能源。
四、电能计量操作指南1. 电能计量安装与连接电能计量装置的安装和连接是保证电能计量准确性的重要环节。
在安装过程中，需要注意选择合适的安装位置和正确的连接方式，确保电能计量装置与电力系统的正常连接。
2. 电能计量数据读取与记录电能计量数据的读取和记录是电能计量过程中必不可少的步骤。
