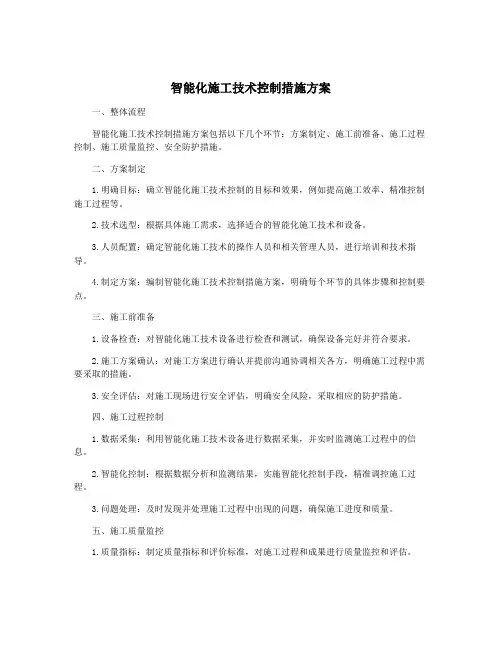

智能化施工技术控制措施方案
智能化施工技术控制措施方案一、整体流程智能化施工技术控制措施方案包括以下几个环节：方案制定、施工前准备、施工过程控制、施工质量监控、安全防护措施。
二、方案制定1.明确目标：确立智能化施工技术控制的目标和效果，例如提高施工效率、精准控制施工过程等。
2.技术选型：根据具体施工需求，选择适合的智能化施工技术和设备。
3.人员配置：确定智能化施工技术的操作人员和相关管理人员，进行培训和技术指导。
4.制定方案：编制智能化施工技术控制措施方案，明确每个环节的具体步骤和控制要点。
三、施工前准备1.设备检查：对智能化施工技术设备进行检查和测试，确保设备完好并符合要求。
2.施工方案确认：对施工方案进行确认并提前沟通协调相关各方，明确施工过程中需要采取的措施。
3.安全评估：对施工现场进行安全评估，明确安全风险，采取相应的防护措施。
四、施工过程控制1.数据采集：利用智能化施工技术设备进行数据采集，并实时监测施工过程中的信息。
2.智能化控制：根据数据分析和监测结果，实施智能化控制手段，精准调控施工过程。
3.问题处理：及时发现并处理施工过程中出现的问题，确保施工进度和质量。
五、施工质量监控1.质量指标：制定质量指标和评价标准，对施工过程和成果进行质量监控和评估。
2.追溯管理：利用智能化技术对施工过程数据进行追溯管理，分析质量问题的根源并提出改进措施。
3.质量验收：对施工成果进行质量验收，确保达到预期的标准和要求。
六、安全防护措施1.智能化监测：利用智能化技术设备对施工现场进行安全监测，并实施预警和控制。
2.安全培训：对施工人员进行安全培训，提高他们对安全问题的重视和应对能力。
3.紧急预案：制定应急预案和紧急处置措施，确保在施工过程中出现安全事故时能够迅速应对。
以上是智能化施工技术控制措施方案的整体流程及详细描述，希望对您有所帮助。
智能化施工工程方案范本(3篇)
第1篇一、工程概况1. 工程名称：XX智能化施工项目2. 工程地点：XX市XX区XX街道3. 施工单位：XX建筑工程有限公司4. 设计单位：XX工程设计研究院二、项目背景随着科技的不断发展，智能化施工已成为建筑行业的重要趋势。
本项目旨在通过引进先进的智能化技术，提高施工效率、降低成本、保障施工质量，实现绿色施工。
三、智能化施工方案1. 系统架构本项目智能化施工系统采用分层分布式架构，包括数据采集层、传输层、平台层和应用层。
（1）数据采集层：通过传感器、摄像头、GPS等设备，实时采集施工现场的各类数据。
（2）传输层：采用有线、无线等多种传输方式，实现数据的实时传输。
（3）平台层：搭建智能化施工管理平台，对数据进行处理、分析和存储。
（4）应用层：开发各类应用，实现对施工现场的实时监控、进度管理、安全监管等。
2. 关键技术（1）BIM技术：利用BIM技术进行施工设计、模拟和优化，提高施工效率。
（2）物联网技术：通过传感器网络，实时监测施工现场的温度、湿度、空气质量等环境参数。
（3）人工智能技术：利用人工智能算法，对施工数据进行智能分析，实现风险预警。
（4）大数据技术：对施工现场的大量数据进行挖掘和分析，为施工决策提供支持。
3. 智能化施工应用（1）进度管理：通过BIM技术，实时跟踪施工进度，实现进度可视化。
（2）安全管理：利用物联网技术，实时监测施工现场的安全隐患，实现风险预警。
（3）环境监测：实时监测施工现场的空气质量、温度、湿度等环境参数，保障施工环境。
（4）材料管理：利用RFID技术，对施工材料进行跟踪管理，提高材料利用率。
（5）设备管理：通过物联网技术，实时监测施工设备的运行状态，实现设备维护保养。
四、实施步骤1. 系统规划与设计：明确智能化施工系统架构、功能和技术要求。
2. 硬件设备选型与安装：根据项目需求，选型合适的传感器、摄像头等硬件设备，并进行安装。
3. 软件系统开发与集成：开发智能化施工管理平台，实现数据采集、处理、分析和应用等功能。
智能化施工方案范文
智能化施工方案范文
一、智能化施工方案
1、建立智能化施工管理体系
首先，我们要建立一套智能化施工管理体系，把智能化施工工作内容分解为市政项目管理、合同管理、资金管理、施工管理等几大模块。
它负责施工计划、施工报告、现场检查、总结分析、监督调度等工作。
2、引进智能化设备
进行智能化施工之后，应当积极引进相关智能化设备，例如无人机、智能手机等，它们可以有效地增强施工效率，提升施工质量，减少施工成本，以满足施工需求。
3、建立智能化施工监测平台
为了对施工进行实时监控，我们可以建立智能化施工监测平台，实现视频实时监控、实时数据采集等功能。
平台可以以图表的形式将施工数据展示出来，方便管理部门对施工情况进行实时监控和分析。
4、构建智能化施工应用程序
我们还可以建立智能化施工应用程序，在智能手机、平板电脑等设备上安装该程序，以便对施工过程进行实时监控。
程序中还可以嵌入任务分配、资金管理、施工过程审核等功能，实现智能化施工。
5、实施智能化施工。
智能化工程施工方案和技术措施
智能化工程施工方案和技术措施
一、工程概况
本工程智能化施工是以（XXX）为基础，实现基坑、桩基、主体等施工智能化，通过数据采集、处理、应用等技术，实现高质量、高效率、安全可靠的施工。
施工方案将采用以自动化控制、常规控制和安全监管相结合的方式实现智能施工，并优化现有安全生产、质量控制、施工技术等环节数据采集，提高工程建设效率和质量。
二、技术措施
1.资料采集
通过资料采集技术，采集工程施工中基坑、桩基、主体等技术参数属性，包括挖土量、桩基偏差、混凝土抗压强度、钢筋焊接强度等，建立项目工程数据库，实现项目的智能管理；
2.技术控制
采用先进的控制技术，实现自动控制、常规控制和安全监管，实现施工环节的质量与安全控制，同时提高施工效率和建筑综合质量；
3.工程数据处理
采用智能数据处理技术，实现基坑、桩基、混凝土和钢筋等的数据智能采集和分析，对施工的技术质量进行评估，并在技术质量方面提供客观的参考依据；
4.技术服务
采用技术服务平台，提供施工过程的监控，实时跟踪施工进度，即时发现和解决问题，确保工程施工的质量和效率。
智能化系统施工方案及质量保证措施
智能化系统施工方案及质量保证措施（一）施工准备1、本工程开工前将组织好图纸会审，尽量将变动设计的资料及早落实解决，以利加工订货和组织施工。
2、根据本工程材料品种和规格较多的特点，及时提出加工订货数量，指派专人落实货源和供货日期。
3、随施工进度做好分阶段的施工组织设计和分项施工方案，并在施工前做好审批、贯彻和交底工作。
4、检查核对各专业设备安装图纸有无矛盾，并考虑好施工时交叉衔接的方法，通过熟悉图纸明确场外制备工程项目，确定与单位施工有关的准备工作。
（二）施工方法1、金属线槽的安装金属线槽安装前，要根据图纸确定出始端和终端的位置，找出水平或垂直线，用粉袋弹线定位，并根据线槽固定的要求，分匀档距标出支吊架的位置。
线槽的标高要根据现场情况确定。
一方面要便于以后的敷管和布线，又不影响别的单位施工，另一方面要美观整齐。
金属线槽敷设时，吊点和支持点的距离，应根据工程具体条件确定，一般在直线段固定间距不应大于3 米，在线槽的首端、终端、分支、转角、接头及进出接线盒处不应大于0.5 米。
在弱电井中，线槽沿墙敷设，用塑料胀管配自攻螺丝固定。
在吊顶内敷设线槽时，用吊架悬吊安装，吊杆用四号角钢制作，对较小的线槽，用L型支架固定，而较大的线槽，用U型支架固定。
角钢上部通过膨胀螺栓固定在楼板上，角钢与线槽之间用拉钉连接固定。
吊装金属线槽在吊杆安装好以后，进行线槽的组装，首先应安装干线线槽，后安装支线线槽。
金属线槽的连接应无间断，直线段连接应采用连接板，用垫圈、弹簧垫圈、螺栓螺母紧固，连接处间隙应紧密、平直。
在线槽的两个固定点之间，线槽与线槽的直线段连接点只允许有一个。
桥架间连接板两端要有铜芯接地线，并与接地端的镀锌扁钢相连，最小截面不小于4平方毫米，或全长安装大于4*25镀锌接地扁铁。
桥架安装时应做到安装牢固，横平竖直，沿桥架水平走向的支架间距1.5至3米，垂直安装支架间距不大于2米，吊支架左右偏差应不大于10毫米，高低偏差不大于5毫米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能化系统施工技术方案1 弱电机柜及其内部设备安装1.1、机柜安装要求1.1.1、机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等。
1.1.2、机柜型号、规格,安装位置,应符合设计要求。
1.1.3、机柜安装垂直偏差度应不大于3mm,水平误差不应大于2mm。
几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机柜中间缝隙不得大于3mm。
对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm。
1.1.4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰。
1.1.5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固。
1.1.6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板。
1.1.7、安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm，以便于安装和施工。
1.1.8、壁挂式机柜距地面宜为1800mm。
1.1.9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固。
1.1.10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏。
1.1.11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少300mm，保持与墙面水平、垂直,垂直偏差应小于3mm。
1.1.12、墙体上开孔应避免破坏墙体内管线，开孔深度不得低于70mm，固定机柜所用膨胀螺丝钉不得少于4个（悬挂式C型机柜为6个）。
必要时须在机柜下放置支撑物，以保证机柜的安全稳固。
.1.13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利性，优先考虑配线舱的开门方向。
设备舱门和配线舱门必须能完全开启。
1.1.14、机柜要做好防雷接地保护。
1.1.15、柜体安装完毕应做好标识，标识应统一、清晰、美观。
机箱安装完毕后，柜体进出线缆孔洞应采用防火胶泥封堵。
做好防鼠、防虫、防水和防潮处理。
1.2、机柜内设备的安装布局及要求：1.2.1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒。
1.2.2、交流配电单元从安全性的要求放在机柜的最上端。
1.2.3、语音及网络配线架安装在易于操作的位置，放在交流配电单元的下面。
1.2.4、配线架往下为有源设备区：差不多的设备根据功能及线缆连接需要安排位置，比如光纤收发器，汇聚交换机、核心交换机，三者是一一连接的，为了防止信号线的交叉及功能区域的易于维护，最好的排列顺序从下往上是光纤收发器->汇聚交换机->核心交换机。
大的设备安装在机柜下部，并且使用机柜托盘承重。
光纤收发器由于体积小，数量多，无法在机柜里面固定安装，也放在托盘上安装。
1.2.5、最底层放光缆终端盒，也放在托盘上安装；机房机柜内由于配置了光配线架，则光配线架可以直接安装在机柜上，不用托盘安装。
1.3、机柜内走线要求：1.3.1、缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。
1.3.2、缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。
标签应选用不易损坏的材料。
1.3.3、在线缆预留方面，对于固定安装的机柜，在机柜内不应有预留线长，预留线应预留在可以隐蔽的地方，长度在1m-1.5m之间。
对于可移动的机柜，连入机柜的全部线缆在连入机柜的入口处，应至少预留1m，同时各种线缆的预留长度相互之间的差别应不超过0.5m。
1.3.4、缆线终接后，应有余量。
1.3.5、光缆布放宜盘留，预留长度宜为3-5m，有特殊要求的应按设计要求预留长度。
1.3.6、不同电压等级，不同电流类别的线路应分开布置，分隔敷设。
1.3.7、引入机柜内的缆线应从机柜的下方进入机柜，沿机柜后方两侧立杆向上引入配线架，卡入跳线架连接块内的单根线缆色标应和跳线架的色标相一致，大对数线缆按标准色谱的组合规定进行排序。
1.3.8、接线端子各种标志应齐全，数据配线架及交换机设备安装完成后，标贴机打标签：注明对应房间号以及端口号。
1.3.9、缆线在终接前，必须核对缆线标识内容是否正确。
1.3.10、缆线中间不允许有接头。
1.3.11、缆线终接处必须牢固、接触良好。
1.3.12、缆线终接应符合设计和施工操作规程。
1.3.13、对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接。
1.3.14、尾纤不能用扎带，尤其不能扎的太紧，最好用专用的绑扎带2.安防系统安装技术措施2.1、施工工艺流程系统的工艺流程如下：管线敷设→前端设备安装→机房设备安装→系统调试→工程交验2.2、施工方法和工艺措施2.2.1、线路敷设2.2.1.1、视频监控系统是依靠信号线与电源线两种形式的电缆连接起来的。
2.2.1.2、信号线用于传输视频、控制信号，采用视频线与光缆作为传输介质。
从前端摄像机至前端各设备箱内交换机或光纤收发器。
2.2.1.3、电源线用于传输220V交流电源的供电线路，采用多芯软线作为传输介质。
从机房UPS总配电箱到前端各设备箱，从前端设备箱至电源适配器、交换机，再到摄像机。
2.2.1.4、信号线路不宜与强电线路同管或并行敷设，走线方式及要求符合下表：2.2.1.5、上述表中规定的线路间距均为明敷时的距离，如果线路穿钢管暗敷设时，不受上表限制。
2.2.2、摄像机的安装2.2.2.1、安装前摄像机逐一加电进行检测和调整，使摄像机处于正常工作状态。
2.2.2.2、检查摄像机防护罩的加温、雨刷等动作能否良好。
2.2.2.3、检查球型摄像机的水平、垂直转动角度和定值控制是否正常。
2.2.2.4、摄像机安装在监视目标附近不易受外界损伤的地方，安装位置不影响现场设备运行和人员正常活动。
安装的高度，室内距地面高度不应低于2.5米；室外距地面高度不应低于3.5ｍ。
2.2.2.5、室外环境下采用室外全天候防护罩，保证春夏秋冬、阴晴雨风各种天气下使用。
2.2.2.6、摄像机镜头应避免强光直射，保证摄像管靶面不受损伤。
镜头视场内，没有遮挡监视目标的物体。
2.2.2.7、摄像机镜头从光源方向对准监视目标，避免逆光安装；当需要逆光安装时，应降低监视区域的对比度。
2.2.2.8、监控摄像头及其配套装置，如镜头、防护罩、支架、雨刷等，安装应牢固，2.2.2.9、运转应灵活，应注意防破坏，并与周边环境相协调。
2.2.2.10、在高压带电设备附近架设摄像机时，根据带电设备的要求，确定安全距离。
2.2.2.11、从摄像机引出的电缆宜留有1ｍ的余量，便于成端及以后检修。
摄像机的电缆和电源线应固定，不用插头承受电缆的自重。
2.2.2.12、摄像机在安装时每个进线孔采用专业的防水胶或热熔胶做好防水、防水蒸气等流入的措施，以免对摄像机电路遭成损坏。
2.2.2.13、电梯厢内的监控摄像头应安装在厢门上方的左或右侧，并能有效监视电梯厢内乘员面部特征。
2.2.2.14、在强电磁干扰环境下，监控摄像头安装应与地绝缘隔离。
2.2.2.15、控制室内所有线缆应根据设备安装位置设置电缆槽和进线孔，排列、捆扎整齐，编号，并有永久性标志。
2.2.2.16、监控摄像头所有控制、显示、记录等终端设备的安装应平稳，便于操作。
其中监视器（屏幕）应避免外来光直射，当不可避免时，应采取避光措施。
在控制台、机柜（架）内安装的设备应有通风散热措施，内部接插件与设备连接应牢。
2.2.2.17、控制台、机柜（架）安装位置应符合设计要求，安装应平稳牢固、便于操作维护。
机柜架）背面、侧面离墙净距离应符合维修要求。
2.2.3、监控台、柜的安装2.2.3.1、在各种信号线敷设完毕，电源线引入室内，接地线已敷设完毕，室内的地面施工完毕，粉刷和装饰工程已经结束，可进行监控台、柜安装。
若监控台大于监控室门宽时，应在土建封门前将监控台运入室内，但不打开包装木箱。
2.2.3.2、在进行监控台开箱时，首先动作要轻，以免损坏监控室的墙和地面。
监视器、控制器等一般不在监控台上固定，另行包装运输。
监控台、柜开箱后应根据设备清单，认真清点全部配件、螺丝和旋钮等，检查表面有无损伤。
并妥善保存设备清单设备装配图、设备接线图及接线编号接线等专用工具等。
这些资料不但是安装施工的重要资料，而且也是竣工验收资料，最后作为工程档案存档。
2.2.3.3、监控台的安装位置，须严格按照设计图纸的安装位置进行安装，要使监视器不面向窗户，以免阳光射入，影响图橡质量。
监控台、柜后背应距墙面保持0.8m以上间距,以便检修和接线正面与墙的净距不应小于1.2m，侧面与墙或其他设备的净距，主要走道不小于1.5m，次要走道不小于0.8m。
2.2.3.4、监视器安装的一般要求如下：2.2.3.4.1、监视器的设置位置，应使屏幕避免外来光直射。
2.2.3.4.2、监视器宜设置在调度桌、操作台（柜）或单独的支架上。
监视器安装在固定机架上，监控台上、或柜内时，台柜背面应有适当的通风散热孔。
2.2.3.4.3、不同监视器屏面尺寸的最佳安装距离（距监视者）范围见下表：监视器最佳安装距离（距监视者）范围2.2.4、设备配接线2.2.4.1、线缆由监控台、柜底部引入地槽，电缆离开机柜弯点10cm处开始成捆绑扎，根据电缆的数量每隔200～400cm绑扎一次。
所有电缆（整根都应逐根标示明显永久性标志，以区分电缆去向和传输信号。
2.2.4.2、引入室内或引出室外的电（光）缆在出入口处应加装防水弯，以免雨水顺电（光）缆流入设备或监控台、柜。
2.2.4.3、控制电缆线芯多，在设备端一般与插头相接，插头上的每个线芯的连接均采用焊接，线芯绝缘不宜剥去太长，电缆的外护套应包在插头后盖内，线芯剥去绝缘的长度为2mm左右，剥去太长容易发生互相碰线。
控制电缆应尽量少或不设中间接头，对于多芯电缆应按线芯颜色统一对所接端子作一规定，并在监控台、柜的接线箱的接线端子上做上编号，编号应和施工图中编号统一。
控制电缆的线芯经两人查对，确认接线正确，方可插接在设备上，插接后应用锁紧螺母锁紧。
2.2.4.4、监控室一般采用单相220V、50HZ电源供电，电源内部允许混入脉冲干扰脉刺（如可控硅开关电源、电弧焊接脉冲刺等），否则要隔离变压器供电。
2.2.4.5、引入摄像机的信号线、电源线，在引出保护管时，要用金属蛇皮管、塑料波纹管或聚氯乙稀软管进行保护，每根电缆均应有足够的松弛度，应留10cm 左右余量，方便以后检修与维护。
2.2.4.6、在设备箱中的电缆余量应为配线箱周长的二份之一，电缆应沿配线槽、或绑扎整齐敷设在设备箱内。
若绑扎配线时，每10cm绑扎一次。
2.2.5、接地、供电、屏蔽、布线及防雷措施系统的供电及接地好坏直接影响系统抗干扰能力，总的思路是消除或减弱干扰，切断干扰的传输途径，提高传输途径对于干扰的衰减作用，具体措施是：2.2.5.1、接地：整个系统采用单点接地，接地母线采用铜质线，采用综合接地系统，接地电阻不得大于1Ω，为了保证整个系统采用单点接地，在工程实施中做到视频信号传送过程中每路信号之间严格隔离，单独供电，信号共地集中在中心机房，接地措施的科学合理，可有力地保证了系统的抗干扰性能。
